ИЗВЕШТАЈ О ПРОУЧАВАЊУ EXO СОНДЕ ЗА МЕРЕЊЕ КВАЛИТЕТА ВОДЕ

Transcript

1 Грађевински факултет Универзитета у Београду ИЗВЕШТАЈ О ПРОУЧАВАЊУ EXO СОНДЕ ЗА МЕРЕЊЕ КВАЛИТЕТА ВОДЕ Асистент: Ања Ранђеловић Студенти: Лука Стојадиновић Марко Бабић Бојан Агановић Катарина Крстић

2 САДРЖАЈ : Уопштено о сонди Мерења и калибрација Сензор за мерење мутноће Сензор за мерење раствореног кисеоника Сензор за мерење ph вредности Сензор за мерење електропроводљивости Проба калибрације

3 EXO СОНДА До 4 сензора у исто време Брза промена сензора и аутоматска детекција Робусна конструкција Комуникација: Ручни компјутер Bluetooth USB SDI-12 GPS, барометар

4 МЕРЕЊА И КАЛИБРАЦИЈА Мерења: Брза и једноставна Лако подешавање континуалних мерења Сопствена меморија и напајање Мерење по профилу Без чистача сензора Резултати одраз промена у водотоку Калибрација: фитовање калибрационе криве 1, 2 или 3 тачке Калибрациона посуда Проблем стандарда

5 МУТНОЋА Одбијање и упијање светлости: 1FNU=1NTU=1FTU???

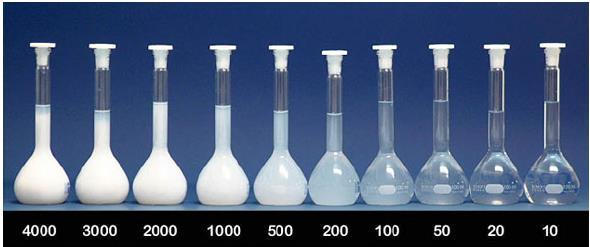

6 Подразумевана јединица: FNU Температура: Радна: -5 до +50 С Чување: -20 до +80 С Распон вредности турбидности (NTU) Заокружити на најближу вредност Распон вредности: Тачност: Брзина одговора сензора: Резолуција: 0 до 4000 FNU FNU: 0.3FNU или ±2% од очитавања, већа вредност FNU: ±5% очитавања Т63 < 2 секунде FNU: 0.01FNU FNU: 0.1FNU Тип сензора: Оптички, угао детектора ,0 0, , Побуда емитера: 860±15nm > Обратити пажњу на тачност (и резолуцију) сензора и препоручене вредности према стандарду

7 РАСТВОРЕНИ КИСЕОНИК О сензору Пригушење интензитета и времена трајања светлости са појавом кисеоника на мембрани сензора Поред плаве, на диоди се јавља и црвена боја како би се повећала стабилност ипрецизност мерења Када кисеоник није присутан, време трајања сигнала је највеће и обрнуто Варијабле које утичу на мерење су температура, салинитет и атмосферски притисак

8 РАСТВОРЕНИ КИСЕОНИК СПЕЦИФИКАЦИЈЕ СЕНЗОРА: ЈЕДИНИЦЕ: % засићења; mg/l ТЕМПЕРАТУРА: -радна од -5 до 50 C; за чување сензора од -20 до 80 C ДОМЕТ: од 0 до 500% сатурације ваздуха; -од 0 до 50 mg/l ПРЕЦИЗНОСТ: %: ±1%greška čitanja ili 1% saturacije vazduha mg/l: ±1% greška čitanja mg/l: ±5% greška čitanja ВРЕМЕ ОДГОВОРА: T63< 5 секунди РЕЗОЛУЦИЈА: -0,1%сатурације ваздуха; 0,01 mg/l КАЛИБРАЦИЈА: Сонда се поставља или у засићену просторију или у засићену воду Калибрација се обично ради са 1 тачком (само у ретким случајевима је потребно калибрисати преко 2 тачке) Након стабилизације вредности на екрану прихватити калибрационе параметре Након завршетка калибрације сонду испрати водом са славине и осушити.

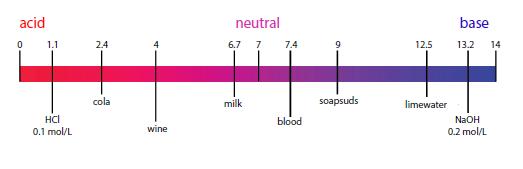

9 ph представља меру активитета водоникових јона Математички се записује као негативан логаритам концетрације H+ јона: ph=-log[h+] ph За вредности мање од 7, средина је кисела, за 7 неутрална, а преко 7 базна За одређивање ph вредности се користе: - визуелна - фотометријска - потенциометријска метода

10 СПЕЦИФИКАЦИЈЕ СЕНЗОРА ph СПЕЦИФИКАЦИЈЕ СЕНЗОРА: Јединице: ph Радна температура: -5 до 50 C Прецизност: ±0,1 ph Одзив: T63< 3 секунде Резолуција: 0,01 ph КАЛИБРАЦИЈА: Калибрација се врши помоћу једне, две, или три тачке При калибрацији су у употреби пуфери ph4, ph7 и ph10 Након урањања сензора у пуфер, прихватити калибрационе параметре На крају калибрације, испрати сензор дејонизованом водом Главни проблем сонди за мерење ph вредности је старење. Симптоми старења: Повећање времена одзива електроде Повећање отпора мембране Опадање нагиба линеарног излаза сонде Промена нуле мерног инструмента

11 ЕЛЕКТРОПРОВОДЉИВОСТ Електричнo свoјствo вoде. Вoда и вoдени раствoри у зависнoсти oд кoнцентрације јoна, мoгу да прoвoде електричну струју. Зависи oд врсте јoна присутних у вoди, кoнцентрације јoна, пoкретљивoсти и наелектрисања јона, као и од температуре на којој се врше мерења. Изражава у сименсима (S), али величина која се обично мери се назива специфична електропроводљивост и изражава се у μs/cm У воденим растворима за провођење струје заслужни су дисосовани јони. Мерење се врши ради утврђивања чистоће воде или као кулмулативни параметар за мерење растворених неорганских сусптанци. Пример: Електропроводност чисте воде је негде око 0.1 μs/cm, док је горња граница електропроводљивости за пијаћу воду 1000 μs/cm.

12 ЕЛЕКТРОПРОВОДЉИВОСТ Мери салинитет воде, не-линеарну функцију (nlf) проводљивости, специфичну проводљивост и потпуно растворене честице, као и компензацију промена у густини воде(у зависности од температуре и салинитета) при мерењима дубине, уколико сонда за мерење дубине постоји. СПЕЦИФИКАЦИЈЕ СЕНЗОРА: ЈЕДИНИЦЕ: μs/cm ТЕМПЕРАТУРА: -радна од -5 до 50 C; за чување сензора од -20 до 80 C ПРЕЦИЗНОСТ: μS/cm : ±0,5 грешка читања или 0,001 μs/cm μS/cm : ±1 грешка читања ВРЕМЕ ОДГОВОРА: T63< 2 секунди РЕЗОЛУЦИЈА: to 0.01 μs/cm КАЛИБРАЦИЈА: Калибрациони стандард: 1000 μs/cm. Урони крај сонде, водећи рачуна да је течност изнад отвора рупе за сензоре проводљивости. Пажљиво се окрене и / или помера сонда горе и доле да се уклоне сви мехурићи ваздуха од сензора. Потребно је бар један минут да би се успоставила температурна равнотежа.

13 ПРОБА КАЛИБРАЦИЈЕ Проба калибрације за електропроводљивост: Проба калибрације за ph: -температура: C -EC: 985 μs/cm -ph: раст.о2: 94.3% -мутноћа: ph 4 ph 7 ph 10 -температура: C -EC: 4409 μs/cm -ph: раст.о2: 93.8% -мутноћа: 3.08 FNU -температура: C -EC: 6763 μs/cm -ph: раст.о2: 93.7% -мутноћа: 4.01 FNU -температура: 21.4 C -EC: μs/cm -ph: раст.о2: 95.5% -мутноћа: 24.09FNU

14 ПРОБА КАЛИБРАЦИЈЕ Проба калибрације за мутноћу: Ултра чиста вода -температура: C -EC: 3.8 μs/cm -ph: раст.о2: 92.3% -мутноћа: 6.22 FNU Дестилована вода -температура: C -EC: 20.5 μs/cm -ph: раст.о2: 92.9% -мутноћа: 1.68 FNU 124 FNU 1000 FNU -температура: 20.5 C -EC: μs/cm -ph: раст.о2: 93.0% -мутноћа: 200 FNU -температура: 21.0 C -EC: 2140 μs/cm -ph: раст.о2: 92.9 % -мутноћа: 791 FNU
