EWM 1000 PLUS ESSE-N / H.K. March 2003

Transcript

1 1

2 Glavni ciljevi - reducira cijenu aparata * -povećava konfiguracijsku fleksibilnost - zamjena za EWM 2000 tradicionalne aparate - primjena kod aparata od 5kg i 6kg - proširena riješenja elektronika u svrhu povećanja standardizacije istih * Smanjenje troškova je također planirano kod promjene od EWM2000 (tradicionalnih aparata) do EWM1000 Plus po izgledu istih aparata koji se razlikuju po MLC. To znači da novi EWM1000 Plus aparati imaju isti PNC kao i aparati EWM2000. Za ponovni pregled MLC pogledajte online PCBT na INTRANET 2

3 Karakteristike Napajanje: Grijač pranja: Bravica vrata: Motor: Sis.položaja bubnja: Balans kontrola: Sistem pranja: Sistem ispiranja: Regulacija razine vode: Detekcija poplave: Napajanje vodom: 220/240V 50/60Hz 1950W na kadi sa integriranim NTC - trenutačno s PTC za odgodu otvaranja - tradicionalni PTC Univerzalni AC motori: - od 600 do 1150 o/min bez polovice polja - od 1200 do 1600 o/min s polovicom polja DSP samo za Toploader FUCS ECO ventil tradicionalni 2 razine preko tlačne sklopke (radne razine,detekcija pjene i sigurno korištenje) 1 sigurnosna razina preko tlačne sklopke i aqua control sistem. Samo hladna voda 3

4 Karakteristike Posuda za prašak: Korisničko sučelje: Zujalica: Vanjski EEPROM: Serijski port: 3-odjeljka (Predpranje/mrlje, Pranje, Omekšivanje) s opcijom Mrlje s Predpranjem. Dva ventila. 4-odjeljka (Predpranje, Izbjeljivanje, Pranje, Omekšivanje). Tri ventila. 4-odjeljka (Predpranje, Pranje, Izbjeljivanje, Omakšivanje) gdje su predpranje i izbjeljivanje spojeni zajedno. Dva ventila sva EWM2000 sučelja su dostupna uključujući INPUT sistem opcija dostupno samo za aparate i konfiguracije ciklusa DAAS-EAP komunikacijski protokol do baud dostupan za: - Konfiguracija programa(vanjski EEPROM) - Mod daljinskog upravljanja(upotrebljeno za pločicu/svrha testiranje aparata) - programiranje FLASH memorije - dobijanje podataka za uklanjanje pogrešaka 4

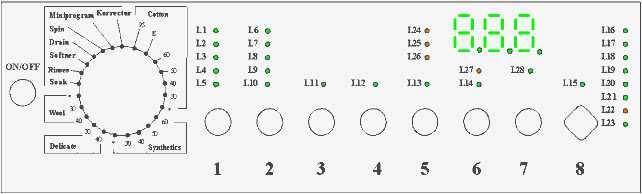

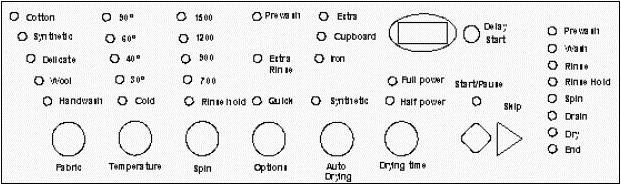

5 Potpuno SMD korisničko sučelje Konfiguracija Tipke: max. 8 u liniji Led: max (znamenaka) 5

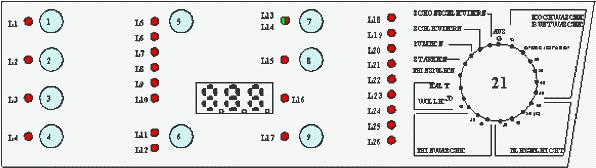

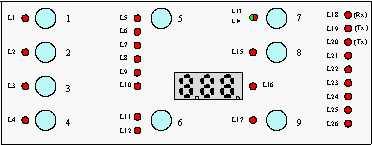

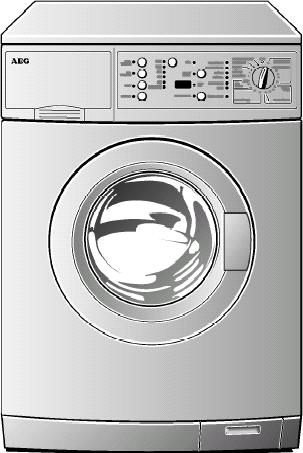

6 AEG korisničko sučelje Konfiguracija Tipke: max. 9 vertikalno Led: max (znamenaka) 6

7 Delta3 korisničko sučelje Konfiguracija Tipke: max. 9 u liniji Led: max (znamenaka) 7

8 Opis opcija Opcija Opis Bez centrifuge Eliminira sve faze centrifuge u ciklusu i povećava broj ispiranja Zadržavanj ispiranja Zaustavlja ciklus prije zadnje centrifuge s vodom u bubnju. Za nastavak je neophodno odabrati odvod vode ili centrifugu. 8

9 Opis opcija Opcija Opis Noćni ciklus Eliminira sve faze centrifuge u ciklusu, povećava broj ispiranja. Zaustavlja ciklus prije zadnje centrifuge s vodom u bubnju i eliminira zvučni signal. Za nastavak je neophodno odabrati odvod vode ili centrifugu. Predpranje Dodaje fazu predpranja na početku ciklusa Namakanje TBD 9

10 Opis opcija Opcija Opis Mrlje Dodaje fazu STAIN i puni se preko odjeljka PREWASH (ili preko odjeljka STAIN, ako postoji) sa specijalnim praškom nakon završetka bio faze 40 C i produženog mješanja od 5 minuta. Normal TBD Dnevni program Mjenja način rada faze pranja s ciljem dobivanja boljih perfomansi u kratkom vremenu (viša potrošnja vode i duže zagrijavanje). 10

11 Opis opcija Opcija Opcija Brzi program Mijenja način rada faze pranja u cilju dobivanja kraćeg ciklusa (viša potrošnja vode) i smanjuje trajanje faze ispiranja (dva ispiranja kod više razine vode). Ekonomik program Mijenja način rada faze pranja u cilju dobivanja boljih energetskih perfomansi (ciklus pamuka na 60 i 40 prema energetskoj naljepnici) s dužim trajanjem ciklusa. Osjetljivo TBD 11

12 Opis opcija Opcija Opis Extra rinse Dodaje dva ispiranja fazi ispiranja i smanjuje ili eliminira međucentrifuge. Bleach Dodaje deterdžent za izbjeljivanje kod prvog ispiranja u odjeljak za PREWASH (ili u odjeljak BLEACH, ako postoji). Half load Eliminira jedno ispiranje. 12

13 Opis opcija Opcije Opis Easy Iron U programima pamuka je umetnut impuls centrifuge i faza za spriječavanje gužvanja. U programima sintetike hlađenje cool-down nakon faze pranja i faza protiv gužvanja nakon zadnje centrifuge. Za oboje Easy Iron znači povećanje broja ispiranja. 13

14 14 EWM 1000 PLUS Opis opcija Opcija Opis Smanjenje centrifuge Smanjuje brzinu centrifuge u svim fazama centrifuge Max. brzina centrif Pamuk reduc. centrif Ostalo reduc. centrif

15 ciklus pranja 15

16 korisnički mod EWM 1000 PLUS Funkcionalni modovi normalni način korištenja aparata od strane kupca demo mod Koristi se u prodavaonicama za pokazivanje kupcima kako podesiti ciklus pranja bez rublja i vode dijagnostički mod korišten od strane servisnih tehničara za test aparata daljinski upravljački mod koriste ga servisni tehničari za testiranje aparata spajanjem na Palm ili Laptop 16

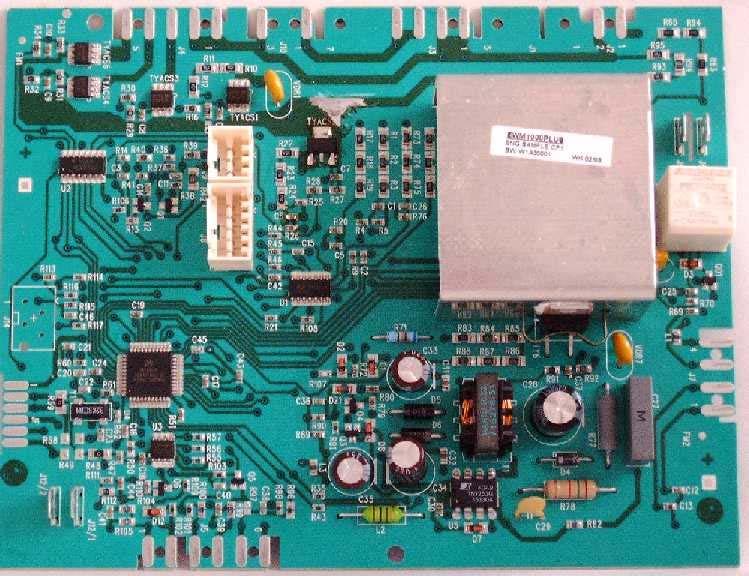

17 Glavna pločica Trijak motora s hladilom releji Priključak za infra Crvene led diode Priključak za koris. sučelje micro processor vanjski EEPROM 8kByte Napajanje elektronike DAAS međusklo 17

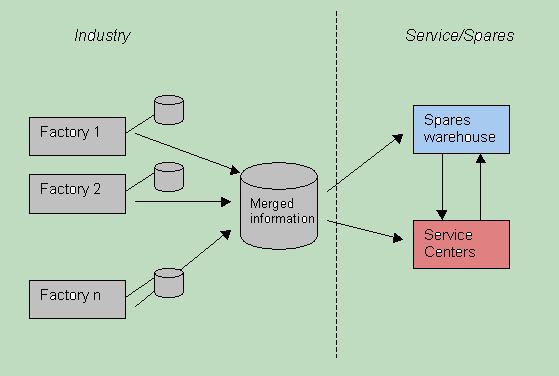

18 Konfiguracija rezervnih pločica. 18

19 Konfiguracija software i hardware Vanjski sinhroni serijski međusklop µp Unutrašnji ROM RAM sinhroni EEPROM Serijski međusklop Izostanak napajanja i status aparata Konfiguracija aparata Firmware, ne može se modificirati na već gotovim pločicama Programske varijable, poništene kada se aparat isključi Opis ciklusa To znači: Konfiguracija aparata ručno nije moguća. Servis mora naručiti programirani rezervni dio. 19

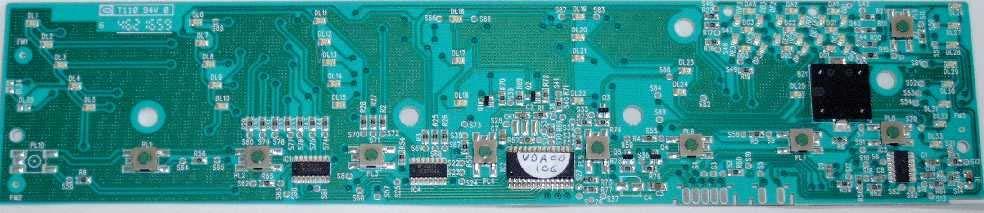

20 AEG korisničko sučelje Led diode micro processor Infracrveni led tipke Priključak na glavnu pločicu zujalica znamenke Priključak za selektor programa 20

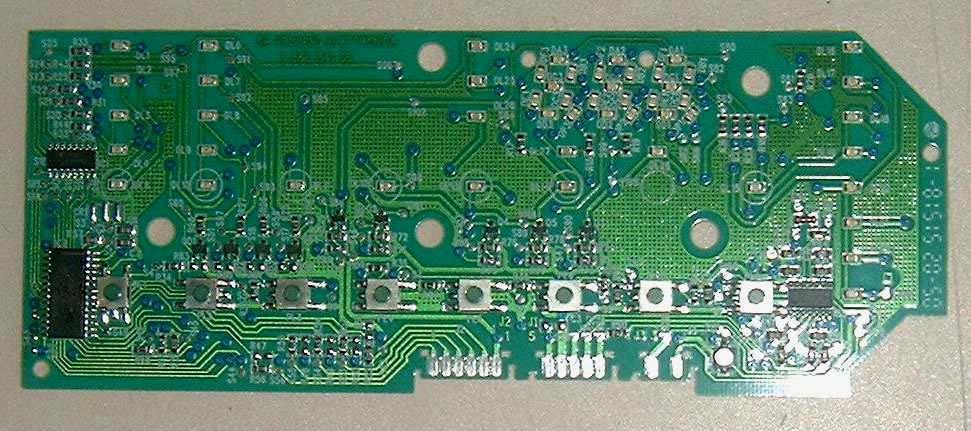

21 Potpuno SMD korisničko sučelje microprocessor led 3 znamenkasti displej tipke Priključak selektora Priključak glavne pločice 21

22 Delta3 korisničko sučelje led znamenke tipke micro processor zujalica Priključak glavne pločice 22

23 IDOLO bravica vrata 23

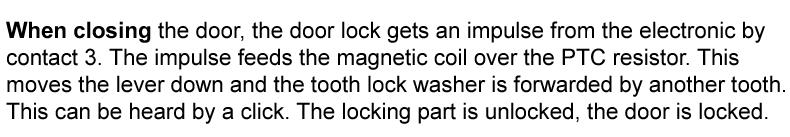

24 IDOLO bravica vrata 2-3 approx. 1.2 kω 2-4 approx. 1.0 kω 3-4 approx. 200 Ω 24

25 Tradicionalna bravica vrata s PTC Kada je startan program pranja pritiskom na tipku START/PAUSE, bimetal PTC (kontakti 3-5) se napaja preko trijaka sa PCB: nakon 2-4 sekunde, zatvaraju se kontakti prekidača (5-4) koji napajaju električne komponente aparata (samo ako su vrata zatvorena). Bravica spriječava otvaranje vrata za vrijeme rada aparata. Na kraju programa pranja, PCB prekida napajanje bravice, ali vrata ostaju još zaključana u trajanju 1 do 2 minute (vrijeme hlađenja PTC). 25

26 Bravica vrata Stanja neophodna za otpuštanje vrata Prije odašiljanja signala za otpuštanje vrata, glavna PCB provjerava sljedeća stanja: -Bubanj mora biti u stanju mirovanja (nema signala tahogeneratora) - nivo vode ne smije biti viši od donjeg ruba vrata - temperatura vode ne smije prekoračiti 40 C Automatski uređaj za otpuštanje U slučaju kvara u napajanju, ako je aparat isključen, ili treba biti neispravan solenoid, bimetal PTC se hladi u periodu 1 do 4 minute, i tek nakon toga otpušta vrata. 26

27 Grijači element s integiranim NTC senzorom Grijači element: max W Identičan grijačim elementima u EWM 1000, EWM 2000, EWM 3000 Otpor grijačeg elementa 30 Ω NTC senzor 27

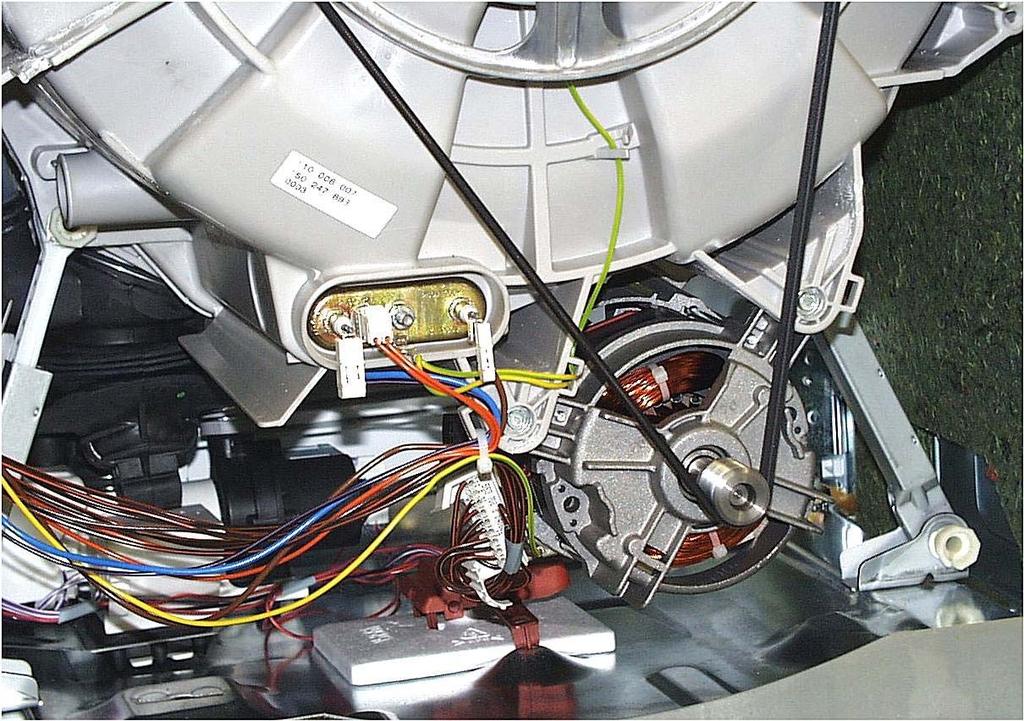

28 Grijači element i protupoplavni prekidač NTC grijačielement rotupoplavni ikro prekidač 28

29 NTC - senzor: NTC-senzor je identičan NTC-senzoru ugrađenom u EWM 1000 i EWM NTC - otpornik 2 metalno kučište 3 kontaktni priključak 4 plastična izolacija temperaturni pragovi: ciklus pamuka: isključuje grijanje: T>85 C uključuje grijanje: T<80 C ciklus sintetike: isključeno grijanje: T>69 C uključeno grijanje: T<65 C 29

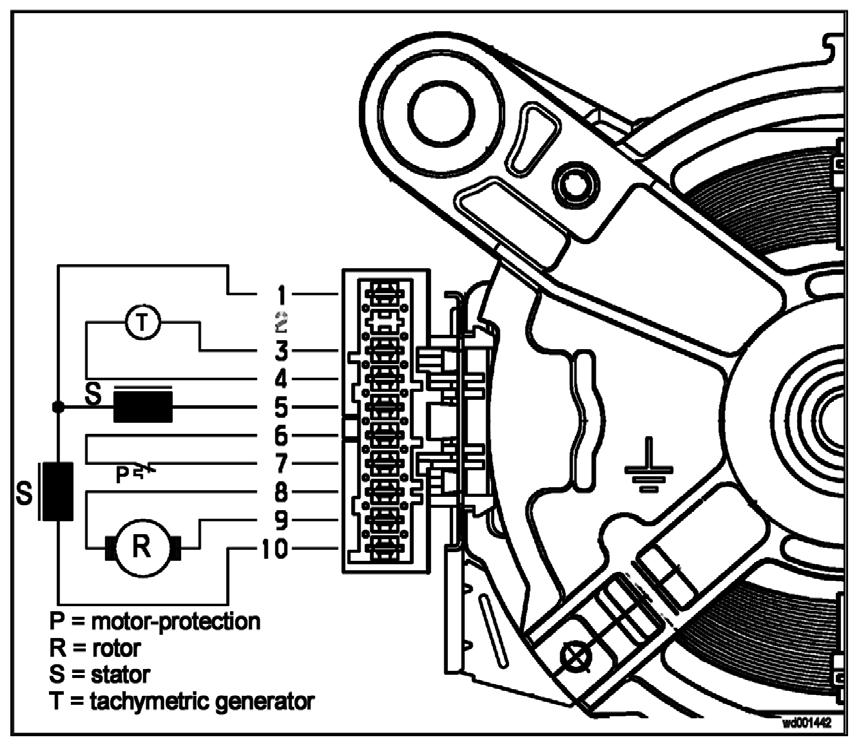

30 Motori 30

31 Odvodna pumpa motor Kučište pumpe Otpor oko 170Ω 31

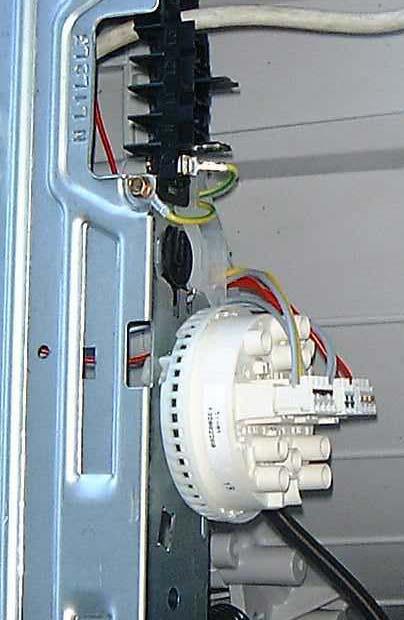

32 Tlačna sklopka 32

33 11-14 (NO) nivo protiv zakuhavanja / pjene (NO) 1 st nivo (NC!) Protupreljevni nivo NE KOD SVIH MODELA!! Drum G20 (46 l) EWM 1000 PLUS Pressure Switch Drum G19 (42 l) Traditional/ Eco-ball Eco-ball Full (mm) Refill (mm) Full (mm) Refill (mm) Antiboil level 55± 3 35± 3 55± 3 35± 3 1 st level 80± 3 55± 3 90± 3 70± 3 Antiflood level 390± ±50 390± ±50 33

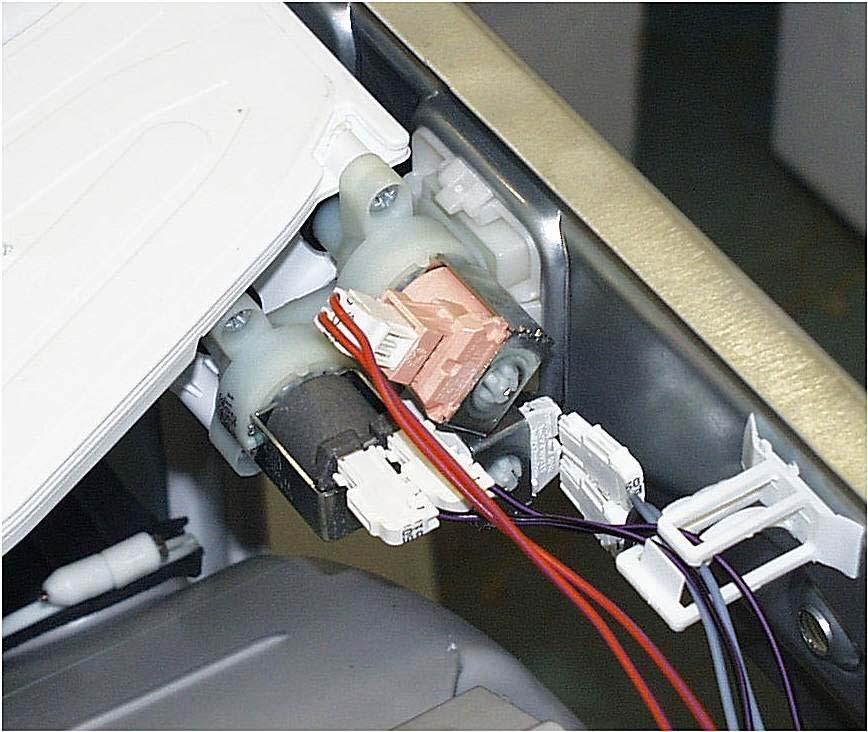

34 Elektroventili Opcija 2 ili 3 ventila za punjenje vodom Otpor elektroventila oko 3.75 kω 34

35 Deterdžent dispenser (kraća verzija) 1. dovodno crijevo 2. brtva 3. natezač za elek. kabel 4. potpora ventila 5. 2-stazni ul. ventil (hladna voda) 7. cijevi 8. ulazni dio 9. poklopac s kanalima za vodu 10. deterdžent dispenser 11. odvod pare 12. posuda za prašak 13. sifon 14. Crijevo posuda za prašak-kada 35

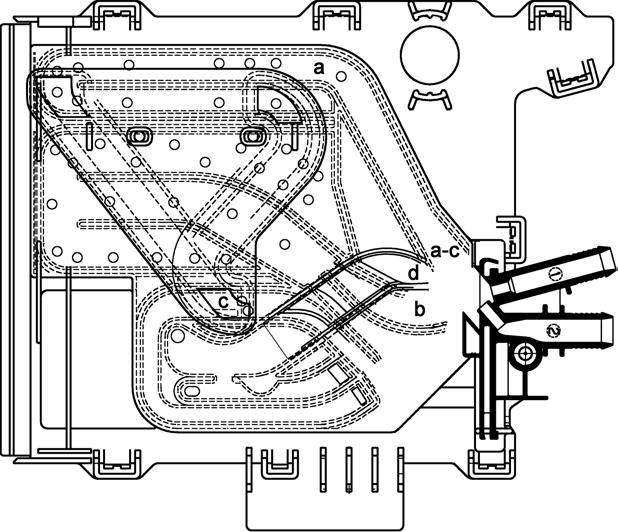

36 Deterdžent dispenser (kraća verzija) sa 3 odjeljka: a predpranje b glavno pranje d omekšivanje sa 4 odjeljka: a predpranje b glavno pranje c izbjeljivanje d omekšivanje 36

37 Deterdžent dispenser (duža verzija) 1. dovodno crijevo 2. brtva 3. natezač za elek. kabel 4. potpora ventila 5. 2-stazni ul. ventil (hladna voda) 7. cijevi 8. ulazni dio 9. poklopac s kanalima za vodu 10. deterdžent dispenser 11. odvod pare 12. posuda za prašak 13. sifon 14. Crijevo posuda za prašak-kada 37

38 Deterdžent dispenser (duža verzija) sa 3 odjeljka: a predpranje b glavno pranje d omekšivanje sa 4 odjeljka: a predpranje b glavno pranje c izbjeljivanje d omekšivanje 38

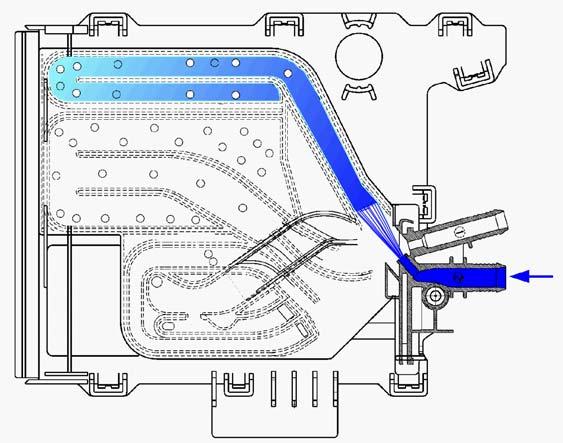

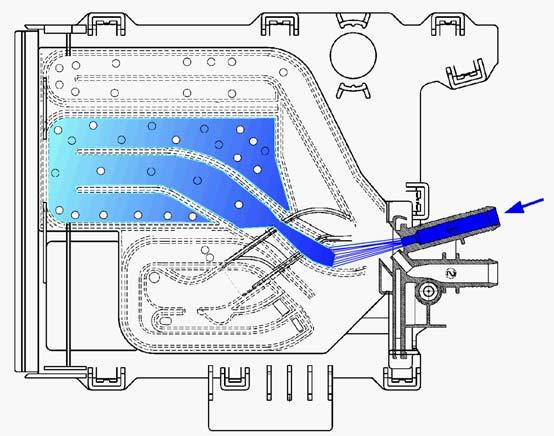

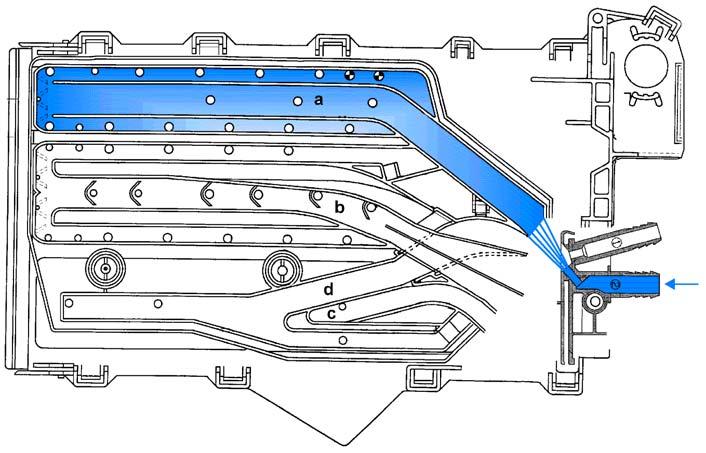

39 Uzimanje vode: Predpranje Ako je elektroventil predpranja pod naponom, voda dotiče u odjeljak predpranja. S opcijom STAINS (ne može biti odabran istovremeno s PREWASH), odjeljak će biti upotrebljen za sredstvo za uklanjanje mrlji. 39

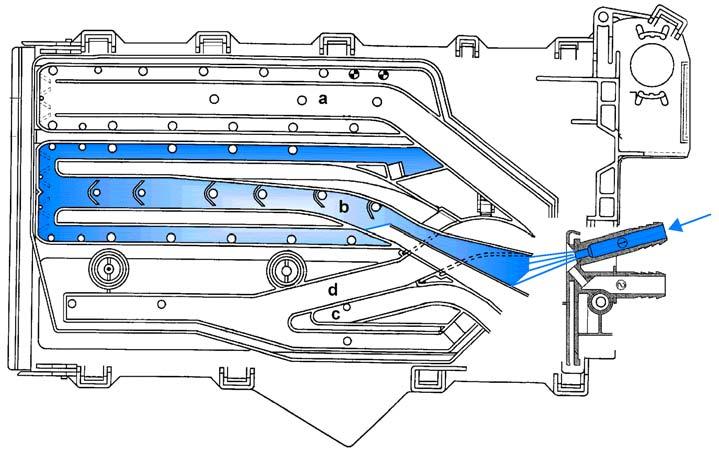

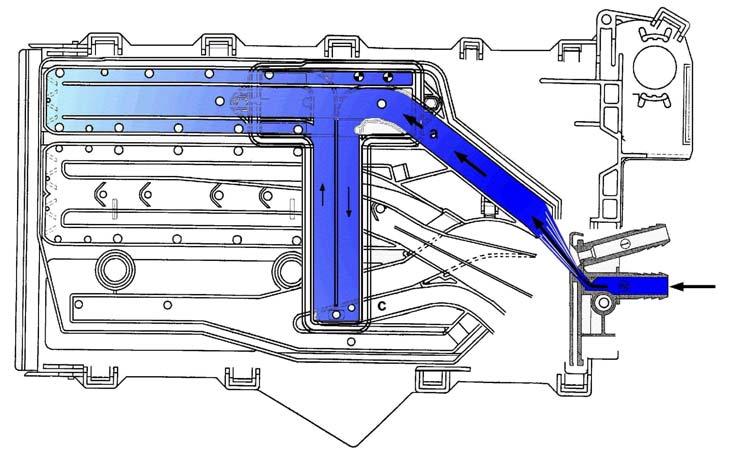

40 Uzimanje vode: Glavno pranje Ako je elektroventil pranja pod naponom, voda tada dotiče u odjeljak za glavno pranje 40

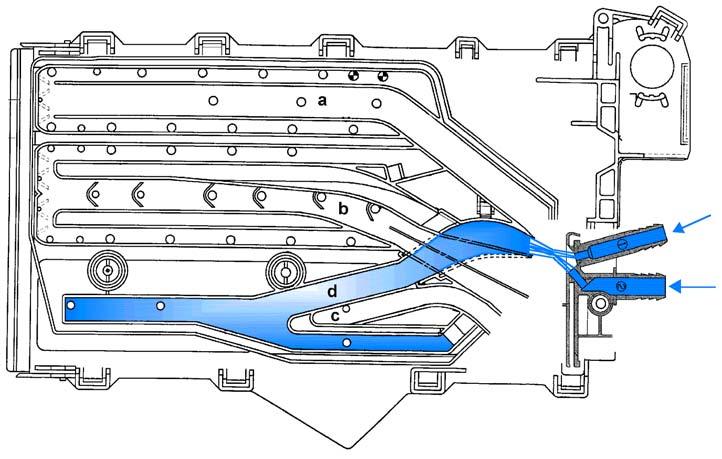

41 Uzimanje vode: Omekšivanje Ako su oba elektroventila pod naponom, mlazevi skreću jedan drugoga, i voda protiče srednjim kanalom u odjeljak za omekšivanje 41

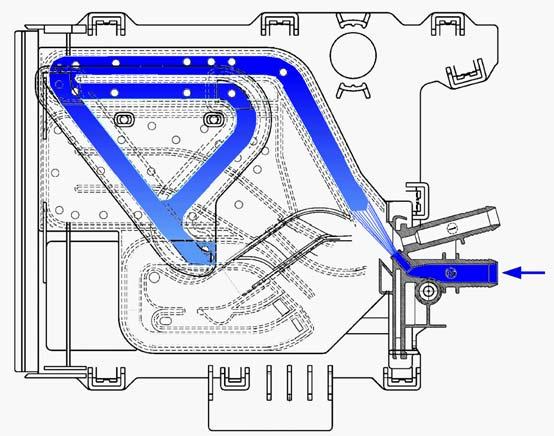

42 Uzimanje vode: Predpranje ili izbjeljivanje / mrlje Stains Elektroventil predpranja je pod naponom, i voda protiče kroz odjeljak predpranja i izbjeljivanja, To znači da PREWASH i BLEACH ne mogu biti odabrane istovremeno! 42

43 Upravljanje uzimanjem vode U prvom koraku punjenja, voda se puni sve dok se ne zatvore kontakti protiv kuhanja U drugom koraku punjenja, PCB mjeri koliko je vremena t prošlo između zatvaranja kontakta protiv zakuhavanja(ab) i kontakta 1 st nivoa, i izračunava protok = volumen AB do L1(prvi nivo) / t Nakon toga, dodatna količina određena u programskim tablicama se nadopunjava Ovo punjenje je vremenski regulirano,,a bazira 43 se na proračunu protoka

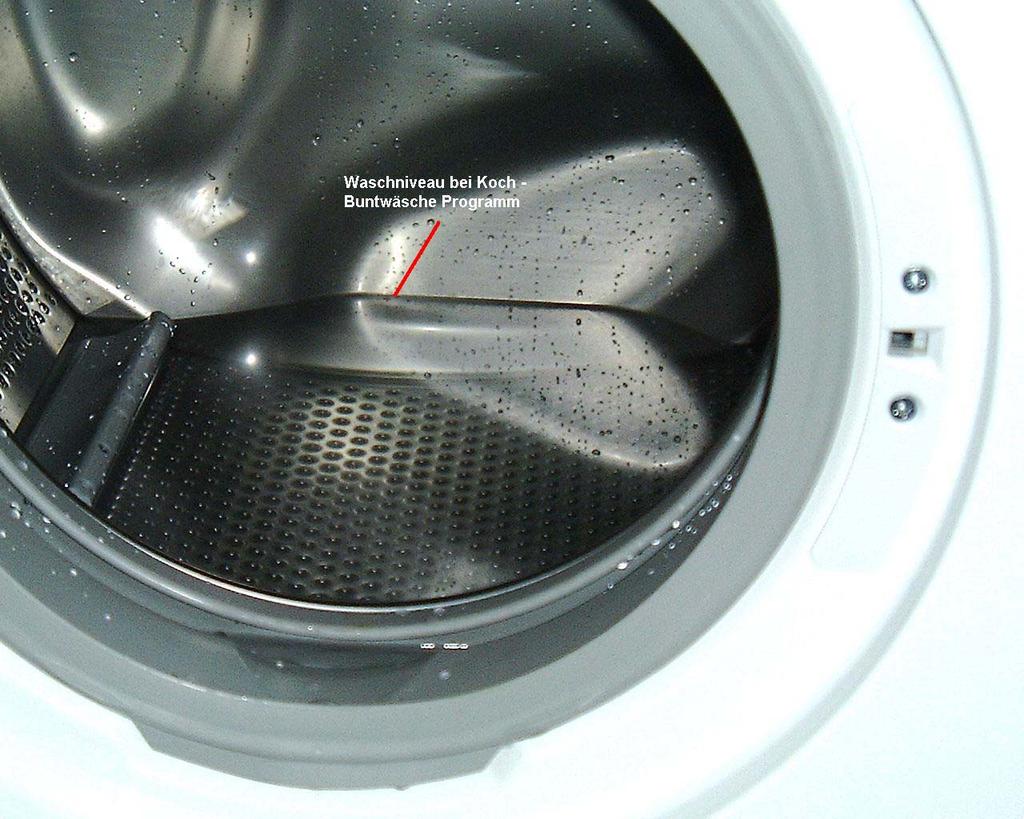

44 Upravljanje uzimanjem vode Uzimanje vode u ciklusu pamuk/lan bez rublja Otprilike do ruba bubnja (ili neznatno ispod) 44

45 Sustav za raspodjelu rublja U ovoj fazi brzina je povećana za oko 2 o/min svakih 300 ms ukoliko je disbalans ispod limita, ili je smanjena za oko 2 o/min ako je disbalans iznad limita. Balans nakon prvog pokušaja 115 o/min 55 o/min 470 o/min impuls FUCS faza 0 45 FUCS faza 1 Norma. centrif.

46 Sustav za raspodjelu rublja Balansiranje nakon drugog pokušaja FUCS faza 0 FUCS faza 1 FUCS faza 2 Normalna centrifug a 46

47 Sustav za raspodjelu rublja Balansiranje nakon treće faze, normalna centrifuga FUCS faza 0 FUCS faza 1 FUCS faza 2 FUCS faza 3 FUCS faza 1 FUCS FUCS faza faza 2 3 Norma. centrif. 47

48 Sustav za raspodjelu rublja Manji disbalans nakon treće faze,reducira centrifugu FUCS faza 0 FUCS faza 1 FUCS FUCS faza faza 2 3 FUCS faza 1 FUCS FUCS Red. faza faza centr

49 Sustav za raspodjelu rublja Disbalans nakon treće faze, nema centrifuge FUCS faza 0 FUCS faza 1 FUCS FUCS faza faza 2 3 FUCS faza 1 FUCS FUCS Nema faza faza centr

50 Sustav protiv nastajanja pjene Centrifuga bez pjene Centrifuga s pjenom AB nivo u položaju pun, prekida se centrifuga a uključuje se odvodna pumpa, sve dok se AB ne vrati u položaj prazan. Nakon 5 pokušaja, faza centrifuge se preskače i dodaje se jedno ispiranje. 50

51 Dijagnostički Mod Da biste ušli u ovaj mod morate sljediti proceduru : Pritisnite određenu kombinaciju tipki (START/PAUSE i neku drugu tipku za potpuni SMD korisničko sučelje,ili tipku 1 i 2 za AEG sučelje) s isključenim aparatom i držeći tipke pritisnutima okrenite selektor u prvi položaj CW. Unutar 5 sek. led diode će zatreptati dajući Vam na znanje koja operacija je u tijeku. Pritisnite tipke 7 i 8 imajući u vidu dijagnostički mod za Delta3 korisničko sučelje i uključite aparat. Za izlaz iz DIJAGNOSTIČKOG moda dovoljno je isključiti aparat. 51

52 Dijagnostički mod Aktiviranje dijagnostičkog moda kod AEG korisnič. sučelja Pritisnite tipke istovremeno i okrenite program selektor u prvi položaj u smjeru kazaljke na satu Unutar 5 sek. dijagnostički mod je pokrenut i test led dioda će se izvršiti u položaju 1 program selektora. 52

53 Dijagnostički mod Aktiviranje dijagnostičkog moda s potpunim SMD sučeljem Pritisnite istovremeno tipku 8 i bilo koju drugu tipku i uključite aparat Unutar 5 sek. dijagnostički mod je pokrenut i test led dioda će se izvršiti u položaju 1 program selektora. 53

54 Dijagnostički mod Aktiviranje dijagnostičkog moda kod Delta3 koris.sučelja Pritisni istovremeno tipku 7 i 8 i uključi aparat ON/OFF Unutar 5 sek. dijagnostički mod je pokrenut i test led dioda će se izvršiti u položaju 1 program selektora. 54

55 Izvršeni testovi : EWM 1000 PLUS Dijagnostički mod Za korisnička sučelja s selektorom (Potpuni smd i AEG): U prvom položaju selektora starta test provjere korisničkog sučelja; sve led diode svijetle sekvencijalno, pritiskom na tipku odgovarajuća led dioda će zasvijetliti. Okretanjem selektora u smjeru kazaljke na satu, redaju se različiti testovi: Položaj 1: Ciklus testiranja korisničkog sučelja Položaj 2: Uzimanje vode preko odjeljka za pranje. Položaj 3: Uzimanje vode preko odjeljka za predpranje. Položaj 4: Punjenje vodom preko odjeljka za omekšivanje. Položaj 5: Uzimanje vode preko 3 ventila. Položaj 6: Aktiviranje grijačeg elementa. Položaj 7: Faza centrifuge 250 o/min sa vodom u bubnju (test curenja). Položaj 8: Dreniranje i faza centrifuge s max. brzinom. Položaj 9: Položaj bubnja (za top loaderice). Položaj 10: Prikaz zadnjeg alarma i mogući reset. 55

56 Dijagnostički mod Izvršeni testovi : Za korisnike bez selektora (Delta3 korisničko sučelje): U dijagnostičkom modu, pritskom na tipku 1 i 2 aktivirate led diode od 1 do 10 omogućujući različite testove: LED 1: Ciklus testiranja korisničkog sučelja LED 2: Uzimanje vode preko odjeljka za pranje. LED 3: Uzimanje vode preko odjeljka za predpranje. LED 4: Punjenje vodom preko odjeljka za omekšivanje. LED 5: Uzimanje vode preko 3 ventila. LED 6: Aktiviranje grijačeg elementa. LED 7: Faza centrifuge 250 o/min sa vodom u bubnju (test curenja). LED 8: Dreniranje i faza centrifuge s max. brzinom. LED 9: Položaj bubnja (za top loaderice). LED 10: Prikaz zadnjeg alarma i mogući reset. 56

57 Dijagnostički mod Očitanje zadnjeg alarma i reset U dijagnostičkom modu, okrenite selektor u 10th položaj u smjeru kazaljke na satu ili upotrijebite led 10 za Delta3 sučelje, sada je moguće očitati zadnji alarm memoriran u EEPROM glavne pločice. Brisanje zadnjeg alarma u toj situaciji Da biste poništili zadnji alarm pritisnite definiranu kombinaciju tipki START/PAUSE i neke druge tipke za Full SMD sučelje, tipke 1 i2 zaaeg sučelje i pritisnite tipke 7 i 8 kada je led 10 upotrebljena kod Delta3 korisničkog sučelja. Displej će pokazati E 00 57

58 Diagnostički mod P A Ž NJ A!!! Za izlaz iz DIJAGNOSTIČKOG moda dovoljno je isključiti aparat. Prema konfiguraciji aparata moguće da će elektr. test ciklus biti aktiviran sljedećim uključenjem aparata.na displeju će se pojaviti ELE. Da biste to spriječili još jednom isključite aparat. 58

59 Demo Mod Da biste ušli u Demo mod, postupak je sljedeći: Pritisnite određenu kombinaciju tipki (START/PAUSE i neku drugu tipku za Full SMD, tipke 1 i 2 za AEG) s isključenim aparatom i držeći pritisnutim tipke uključite aparat okretanjem glavnog selektora u drugi 2 nd položaj CW. Unutar 5 sek. odgovarajuće led diode trepere dajući na znanje da je demo mod pokrenut. Pritisnite tipku 1 i 3 koje ogovaraju Demo modu za Delta3 sučelje. Za izlaz iz DEMO moda dovoljno je isključiti aparat. Kod aparata s punjenjem odozgo u DEMO modu samo je faza podešavanja dostupna (START/PAUSE tipka je onesposobljena). Za izlaz iz DEMO moda primjeniti isti postupak kao i kod ulaska. 59

60 ALARMI Upravljanje alarmom je aktivno samo za vrijeme izvršavanja ciklusa (osim kod alarma preopterećenja, konfiguracijskog alarma,naponsko/frekvencijski monitor alarm i još neki posebni alarmi). U normalnom radu samo je familijarni kod greške prikazan kupcu. Kompletan kod može biti pročitan samo u dijagnostičkom modu. Alarmi su prikazani na displeju i dioda koja označava kraj programa (END) nekoliko će puta zasvijetliti sukladno familijarnom kodu greške i START/ PAUSE led dioda označavajući broj alarma (Npr. E53 alarm je prikazan treptanjem 5 puta END led diode tako da je 0.4s uključena, i 0.4s isključena s pauzom od 2.5 sek. i 3 puta START/PAUSE led dioda). Za vrijeme trajanja ciklusa upotrebljena je kombinacija standardnih tipki za prikaz kompletnog zadnjeg alarma. Zadnji alarm je memoriran u EEPROM glavne pločice s ciljem da servisnom osoblju daje mogućnost saznanja uzroka neispravnosti aparata. 60

61 Alarmi Prikaz alarma EWM 1000 PLUS Sve perilice EWM 1000 PLUS s displejem će prikazati alarmni kod na displeju. Alarm će biti prikazan kao E X Y npr. E51 E = Greška X = familijarni kod alarma Y = kod alarma 61

62 Alarmi Primjer: Brzo očitanje alarmnog koda Zadnji alarm može biti očitan iako aparat nije u dijagnostičkom modu: Pritisnite istovremeno tipke Start/Pause i bilo koju drugu, u trajanju otprilike 2 sekunde Sve led diode se gase i zatim se pojavljuje potpuni alarmni kod Ta sekvenca će biti ponavljana tako dugo dok su te dvije tipke pritisnute. 62

63 Porodica alarma E10 Kod alarma: Opis alarma: Stanje kvara: Mogući kvar: Akcija / status aparata: Reset / tipka : E11 problemi s uzimanjem vode u fazi pranja isteklo vrijeme za punjenje vodom (isteklo vrijeme punjenja do nivoa) - slavina vode zatvorena ili protok vode pramali - neispravan ulazni elektroventil -hidraulički sistem tlačne sklopke curi ili je začepljen - neispravna tlačna sklopka -ožičenje ili gl.pločica neispravna ciklus pauzira s zaključanim vratima START 63

64 Porodica alarma E10 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E13 curenje vode ukupno vrijeme punjenja vodom isteklo(postignut max.volumen vode) - preniski protok vode - neispravan elektroventil -hidraulički sistem tlačne sklopke curi ili je začepljen - neispravna tlačna sklopka - neipravno ožičenje ili gl.pločica ciklus pauzira s zaključanim vratima START 64

65 Porodica alarma E20 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E21 problemi s odvodom vode za vrijeme ciklusa pranja vrijeme potrebno za odvod vode je isteklo (mjereno u svakom odvodu) - odvodna cijev zapriječena - blokiran / prljav filter - neispravna odvodna pumpa - neispravna talčna sklopka - curenje struje s grijača prema zem. - neispravno ožičenje ili gl.pločica ciklus pauzira START 65

66 Porodica alarma E20 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E23 neispravan trijak odvodne pumpe nesklad između stanja trijaka i senzibiliteta trijaka odvodne pumpe - neispravna odvodna pumpa - neispravno ožičenje ili gl. pločica aktiviran sigur. ciklus odvoda vode zaustavljanje ciklusa s otvorenim vratima. ON / OFF, RESET 66

67 Porodica alarma E20 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E24 neispravan senzibilitet trijaka odvodne pumpe stalna vrijednost ulaznog napona neispravna glavna elektronika aktiviran sigurnosni ciklus odvoda vode zaustavljanje ciklusa sa otvorenim vratima ON / OFF, RESET 67

68 Porodica alarma E30 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E33 nesklad u preklapanju nivoa protiv zakuhavanja i prvog nivoa nivo protiv zakuhavanja isključen a prvi nivo uključen ili nekakav drugačiji nesklad signala ta dva prekidača - neispravna tlačna sklopka - curenje struje s grijača k zemlji - neispravan grijač pranja - neispravno ožičenje ili gl.pločica aktiviran sigurnosni ciklus odvoda vode zaustavljen ciklus s otvorenim vratima ON / OFF, RESET 68

69 Porodica alarma E30 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E35 prepunjavanje vodom kontakti tlačne sklopke kod previsokog nivoa uklj. u vremenu dužem od 15sek - neispravan ulazni elektroventil - propuštanje u hidrauličkom krugu tlačne sklopke - neispravna tlačna sklopka - neispravno ožičenje ili gl. pločica ciklus blokiran odvod vode do nivoa protiv zakuhavanja ili max. 5 minuta s zaključanim vratima. ON / OFF, RESET 69

70 Porodica alarma E30 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E36 neispravan senzibilitet nivoa protiv zakuhavanja ulazna naponska vrijednost na mikroprocesoru je stalna 0V ili 5V. neispravna glavna pločica ciklus blokiran s zaključanim vratima ON / OFF, RESET 70

71 Porodica alarma E30 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E37 neispravna senzibilna linija prvog nivoa ulazna naponska vrijednost na mikroprocesoru je stalna 0V ili 5V neispravna glavna pločica ciklus blokiran s zaključanim vratima ON / OFF, RESET 71

72 Porodica alarma E30 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E39 neispravna senzibilna linija visoke vrijednosti prvog nivoa (HV1) ulazna naponska vrijednost mikro procesora je uvijek 0V neispravna glavna pločica ciklus blokiran s zaključanim vratima ON / OFF, RESET 72

73 Porodica alarma E40 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E41 otvorena vrata isteklo vrijeme potrebno za zaključavanje vrata (15 sekundi) - neispravna bravica - neispravno ožičenje ili gl. pločica ciklus pauzira START 73

74 Porodica alarma E40 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E42 neispravna bravica vrata vrata otvorena za vrijeme trajanja ciklusa (duže od 15 sek.) ili su vrata zaključana kod otvaranja(duže od 4 min.) - neispravna bravica - neispravno ožičenje ili gl. pločica - curenje struje grijača prema zemlji ciklus pauzira START 74

75 Porodica alarma E40 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E43 neispravnost trijaka bravice vrata nesklad između osjetila trijaka bravice i stanja trijaka - neispravna bravica - neispravno ožičenje ili gl. pločica AKO SU VRATA ZATVORENA OSJETILO JE = UKLJUČENO aktivira se sigurnosni odvodni ciklus ciklus blokiran ON / OFF, RESET 75

76 Porodica alarma E40 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E44 neispravnost senzibiliteta linije zatvorenih vrata ulazna naponska vrijednost na mikro procesoru je uvijek 0V ili nesklad s osjetilom trijaka odvodne pumpe neispravna glavna pločica ako su vrata zatvorena aktivira se sigurnosni odvodni ciklus ciklus blokiran ON / OFF, RESET 76

77 Porodica alarma E40 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E45 neispravnost osjetila trijaka vrata ulazna naponska vrijednost na mikro procesoru je uvijek 0V ili 5V neispravna glavna pločica AKO SU VRATA ZATVORENA OSJETILO JE = UKLJUČENO aktivira se sigurnosni odvodni ciklus ciklus blokiran ON / OFF, RESET 77

78 Porodica alarma E50 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E51 kratki spoj trijaka motora aktiviran kratki spoj trijaka motora - neispravna glavna pločica - curenje struje na motoru/namotaji ciklus blokiran nakon 5 pokušaja ON / OFF, RESET 78

79 Porodica alarma E50 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E52 ne postoji signal tahometra motora nema signala s tahometra untar vremenskih granica - neispravan motor - neispravno ožičenje ili gl. pločica ciklus blokiran nakon 5 pokušaja s zaključanim vratima ON / OFF, RESET 79

80 Porodica alarma E50 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E53 neispravnost osjetila trijaka motora ulazna naponska vrijednost na mikro procesoru je uvijek 0V ili do 5V neispravna glavna pločica ciklus blokiran ON / OFF, RESET 80

81 Porodica alarma E50 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E54 pregorio relej motora (uvijek zatvoren) nivo napona na osjetilu kratkog spoja trijaka motora je previsok kada su svi releji isključeni - neispravna glavna pločica - curenje struje na motoru/namotaji ciklus blokiran nakon 5 pokušaja ON / OFF, RESET 81

82 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : EWM 1000 PLUS Porodica alarma E60 Akcija / status aparata : Reset / tipka : --- E61 nedovoljno grijanja za vrijeme ciklusa pranja vrijeme grijanja u pranju je isteklo - neispravan NTC pranja - neispravan grijač pranja - neispravno ožičenje ili gl. pločica preskočena faza grijanja 82

83 Porodica alarma E60 Kod alarma : E62 Opis alarma : pregrijavanje za vrijeme pranja Stanje kvara : NTC temperatura pranja preko 88 C u trajanju dužem od 5 minuta Mogući kvar : - neispravan NTC pranja - neispravan grijač pranja - neispravno ožičenje ili gl. pločica Akcija / status aktiviran sigurnosni ciklus odvoda aparata : zaustavljanje ciklusa s otvorenim vratima Reset / tipka : ON / OFF RESET 83

84 Porodica alarma E60 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E66 neispravnost releja grijača nesklad između AB (nivo protiv zakuhavanja) i K1 stanja - neispravna glavna pločica - curenje struje sa grijača k zemlji aktivira sigurnosni ciklus odvoda zaustavljen ciklus s otvorenim vratima ON / OFF RESET 84

85 Porodica alarma E70 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E71 neispravnost NTC pranja naponska vrijednost van okvira (prekid ili kratki spoj strujnog kruga) - neispravan NTC pranja - neispravno ožičenje ili gl. pločica preskočena faza grijanja START 85

86 Porodica alarma E70 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E74 NTC u krivom položaju temperatura pranja se ne povećava - NTC pranja nije u ispravnom položaju na kadi preskočena faza grijanja START 86

87 Porodica alarma E80 Kod alarma : E82 Opis alarma : detektiran krivi reset položaj selektora Stanje kvara : očitani kod reset položaja selektora je bez snage upravljanja Mogući kvar : - kriva konfiguracija podataka u EEPROM-u - neispravna glavna pločica Akcija / status --- aparata : Reset / tipka : ON / OFF, RESET 87

88 Porodica alarma E80 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E83 krivo očitanje selektora vrijednost koda položaja selektora nije podržan konfiguracijskim podacima - kriva konfiguracija podataka u EEPROM-u - neispravna glavna pločica reset ciklusa START 88

89 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : --- EWM 1000 PLUS Porodica alarma E90 E91 korisničko sučelje glavna pločica greška u komunikaciji problem u komunikaciji između korisničkog sučelja i glavne pločice - neispravno ožičenje - neispravno korisničko sučelje - neispravna glavna pločica ciklus blokiran 89

90 Porodica alarma E90 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : E92 korisničko sučelje glavna pločica nesklad između pločica protokol između korisničkog sučelja i glavne pločice nije u skladu - nekompatibilnost između gl. pločice i korisničkog sučelja Akcija / status ciklus blokiran aparata : Reset / tipka :

91 Porodica alarma E90 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E93 konfiguracijska greška aparata neusklađene vrijednosti konfiguracijskih podataka kod aparata pod naponom (kontrolni zbroj grešaka) - kriva konfiguracija podataka u EEPROM-u - neispravna glavna pločica ciklus blokiran ON / OFF, RESET 91

92 Porodica alarma E90 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E94 konfiguracijska greška ciklusa neusklađene vrijednosti konfiguracijskih podataka kod aparata pod naponom (kontrolni zbroj grešaka) - kriva konfiguracija podataka u EEPROM-u - neispravna glavna pločica ciklus blokiran ON / OFF, RESET 92

93 Porodica alarma E90 Kod alarma : E95 Opis alarma : greška u komunikaciji između mikro procesora i vanjskog EEPROM Stanje kvara : detektirana greška u vanjskom EEPROM kod čitanja/pisanja podataka Mogući kvar : - neispravna glavna pločica Akcija / status ciklus blokiran aparata : Reset / tipka : ON / OFF, RESET 93

94 Porodica alarma E90 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : E97 nesklad između selektora i konfiguracijskih ciklusa očitani programski kod iz tablice selektora nije pronađen u tablici ciklusa -kriva konfiguracija podataka u EEPROM-u - neispravna glavna pločica ciklus blokiran ON / OFF, RESET 94

95 Porodica alarma EA0 Kod alarma : EA1 (samo za topload aparate) Opis alarma : neispravnost DSP sistema Stanje kvara : nema signala položaja bubnja za vrijeme rada motora Mogući kvar : - neispravno ožičenje ili gl. pločica - neispravan DSP senzor - neispravan remen glavnog motora Akcija / status preskače fazu pozicioniranja bubnja aparata : Reset / tipka :

96 Porodica alarma EB0 Kod alarma : EB1 Opis alarma : frekvencija napona napajanja izvan opsega Stanje kvara : perioda napona napajanja niža/viša od konfiguriranih vrijednosti Mogući kvar : - kriva linija napona napajanja ili sa smetnjama Akcija / status ciklus blokiran s izostankom aparata : napajanja rukovanje Reset / tipka :

97 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : --- EWM 1000 PLUS Porodica alarma EB0 EB2 previsoki napon napajanja glavno osjetilo ulazne vrijednosti napona na mikroprocesoru do 5V - kriva linija napona napajanja ili sa smetanjama - neispravna glavna pločica ciklus blokiran 97

98 Porodica alarma EB0 Kod alarma : EB3 Opis alarma : prenizak napon napajanja Stanje kvara : glavno osjetilo ulazne naponske vrijednosti na mikroprocesoru niže od konfigururane vrijednosti Mogući kvar : - kriva linija napona napajanja ili sa smetnjama - neispravna glavna pločica Akcija / status ciklus blokiran s izostankom napajanja aparata : rukovanje Reset / tipka :

99 Porodica alarma EF0 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata Reset / tipka : EF1 upozerenje-začepljen filter teškoće kod dreniranja,prekidač AB (protiv zakuhavanja) nije otvoren nakon određenog vremena - začepljen filter alarm je prikazan na kraju ciklusa kada se problem pojavio nakon tri faze dreniranja uzastopno START 99

100 Porodica alarma EF0 Kod alarma : Opis alarma : Stanje kvara : Mogući kvar : Akcija / status aparata : Reset / tipka : EF3 upozorenje aqua control trijak dreniranja mali kada trijak nije aktiviran a aqua control konfiguracija je namještena - voda u dnu perilice - kratki spoj trijaka odvodne pumpe aktivirana odvodna pumpa ON / OFF, RESET Upozorenje: Kod aparata sa sistemom aqua control alarm se može također pojaviti kada je trijak odvodne pumpe u kratkom spoju. Nije moguće razlikovati alarme jedan od drugoga u ovoj konfiguraciji. 100

101 Ožičenje 101

102 Ožičenje glavne pločice 102

103 Alarmi Primjer alarm E43: neispravan trijak bravice 1 normalna situacija: otvorena vrata Visoki signal na procesoru 230V AC Ω Nema signala sa procesora Trijak vrata isključen 103

104 Alarmi Primjer alarm E43: neispravan trijak bravice 2 normalna situacija: zatvorena vrata Nizak signal na procesoru 0 Ω Signal sa procesora Trijak vrata aktiviran 104

105 Alarmi Primjer alarm E43: neispravan trijak bravice 3 Neispravnost: trijak vrata u kratkom spoju mali signal na procesoru nema signala sa procesora Trijak vrata u kratkom spoju Alarm se pojavljuje kada takva situacija potraje duže od 3 sek. 105

106 Alarmi Primjer alarm E44: neispravno osjetilo zatvorenih vrata 1 normalna situacija: otvorena vrata 0V AC Osjetilo 5V DC otvoren 230V AC 5V DC 106

107 Alarmi Primjer alarm E44: neispravno osjetilo zatvorenih vrata 2 normalna situacija: zatvorena vrata 230V AC smanjeni AC napon Osjetilo pravokutni val napona zatvoren 230V AC Bravica vrata zatvorena 5V DC 107

108 Alarmi Primjer alarm E44: neispravno osjetilo zatvorenih vrata 3 neispravnost: zatvorena vrata 230V AC smanjeni AC napon Osjetilo 5 V DC zatvoren Osjetilo zatvorenih vrata ne radi ispravno. To osjetilo se koristi kod normalno otvorenog prekidača. On daje pravokutni signal mikroprocesoru ako su vrata zatvorena ili visoku vrijednost ako su vrata otvorena. Kada mikroprocesor pročita različitu vrijednost od toga u trajanju dužem od 3 sekunde, aparat je u stanju alarma 108
