GODIŠNJA POTROŠNJA ENERGIJE ZA GREJANJE

Transcript

1 GODIŠNJA POTROŠNJA ENERGIJE ZA GREJANJE Parametri koji utiču na potrošnju energije Klimatski faktori, koji su određeni lokacijom na kojoj se zgrada nalazi; Termički omotač i geometrija zgrade, Karakteristike KGH sistema, izvora energije i nivoa automatske regulacije, Režim korišćenja i održavanja zgrade i tehničkih sistema i Eksploatacioni troškovi, odnosno cene energenata i energije. Potrošnja energije u Republici Srbiji Potrošnja energije u Republici Srbiji i ciljevi za budućnost najveći deo energije koristi se za grejanje Zgrade Industrija Saobraćaj 2,361 Мtoe 3,219 Мtoe Zgrade Industrija Saobraćaj 28% 38% 36% 19% 34% 45% 2,832 Мtoe Prema podacima za 28. godinu Indikativni ciljevi za budućnost

2 Potrošnja energije u zgradama Potrošnja energije u Republici Srbiji i ciljevi za budućnost Grejanje stanova u Srbiji: pomoću individualnih sistema (električna energija, gas, drva i ugalj) 45%, kotlarnica 28% i mreža daljinskog grejanja 27% (najviše u Novom Sadu i Beogradu). Komercijalne zgrade 18% Zgrade javne namene 12% Domaćinstva 7% Mere unapređenja energetske efikasnosti zgrada (1) Mere koje se primenjuju za poboljšanje energetske efikasnosti u zgradama mogu se podeliti u tri osnovne grupe: Mere poboljšanja karakteristika same zgrade kroz smanjenje potreba za grejanjem u zimskom i hlađenja u letnjem periodu (termička izolovanosti i zaptivenost, zaštita od Sunčevog zračenja leti); Mere unapređenja tehničkih sistema kroz primenu opreme i uređaja sa visokim stepenom korisnosti, korišćenje otpadne toplote i obnovljivih izvora energije (bolje iskorišćenje primarne energije); Mere optimizacije eksploatacije tehničkih sistema kroz uvođenje automatskog upravljanja rada instalacija grejanja, hlađenja, ventilacije i veštačkog osvetljenja (termički parametri sredine se održavaju na željenom nivou samo u periodu korišćenja prostorija u zgradi).

3 Mere unapređenja energetske efikasnosti zgrada (2) Mere koje se primenjuju za poboljšanje energetske efikasnosti u zgradama: Termički motač zgrade Unutrašnje osvetljenje, Električni urađaji Izvor snabdevanja zgrade energijom za grejanje i hlađenje Termotehnički sistemi u zgradi (održavanje t, j, w, čistoća...) Mere unapređenja energetske efikasnosti zgrada (3) Redosled analize mera za unapređenje energetske efikasnosti zgrade I grupa: poboljašanje termičke izolovanosti i zaptivenosti zgrade uz primenu pasivnih mera zaštite od Sunčevog zračenja II grupa: izolacija toplovoda i dela cevne i kanalske mreže III grupa: zamena izvora / energenta IV grupa: centralna regulacija sistema grejanja - kvalitativna regulacija prema spoljnoj temperaturi V grupa: lokalna regulacija - termostatski ventili i cirkulacione pumpe sa promenljivim brojem obrtaja VI grupa: uvođenje CSNU sistema VII grupa: primena OIE (npr. PSE za pripremu STV)...Korišćenje otpadne toplote i tehnike noćne ventilacije...

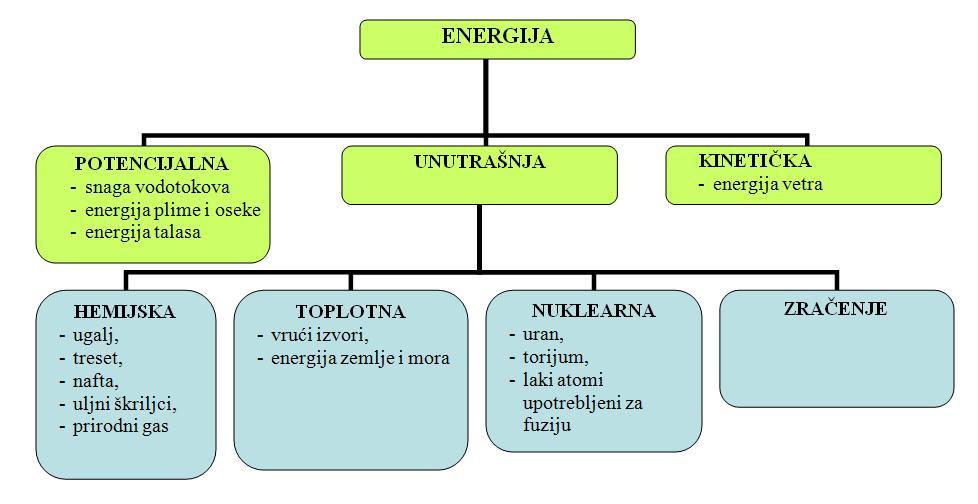

4 Finalna i primarna energija (1) Izvori energije Sva iskoristiva energija potiče iz tri osnovna izvora energije: energije Sunca, energije iz Zemlje i energije gravitacije. Finalna i primarna energija (2) Zakon o održanju energije: Energija se ne stvara niti uništava. U svim realnim (nepovratnim) procesima energija se pretvara iz jednog oblika u drugi, pri čemu gubitak predstavlja deo koji se pretvara u neiskoristivu energiju. Zbir svih energija na ulazu u neki sistem jednak je zbiru energija na izlazu iz njega. Pretvaranje (transformacija) energije: prirodni oblici energije mogu se direktno koristiti ili se preko uređaja za transformaciju mogu pretvarati u korisne oblike, najčešće u mehaničku ili toplotnu energiju. Tu se može govoriti o primarnoj, sekundarnoj, finalnoj i korisnoj energiji. Primarnom energijom se smatra ona energija koja je sadržana u energentu (nosiocu energije, kao što je hemijska energija goriva). Sekundarna energija je dobijena energetskom transformacijom iz primarne energije i predstavlja primarnu energiju umanjenu za gubitke pretvaranja (npr. električna energija proizvedena sagorevanjem goriva u termoelektrani). Finalna (ili neposredna) energija je ona energija koja dolazi do krajnjeg korisnika (sekundarna energija umanjena za gubitke pripreme i transporta). Korisna energija je ona koja je utrošena za zadovoljavanje potreba krajnjih korisnika (konačna energija umanjena za gubitke pretvaranja kod korisnika).

5 Finalna i primarna energija (3) Procesi transformacije energije Finalna i primarna energija (4) Transformacija energije goriva u električnu energiju u TE Faktor f prim = 1,2-2 Faktor f prim = 1,2-1,3 Električna energija iz TE toplota, f prim = 3-4 Struktura proizvodnje električne energije u Republici Srbiji: 71% - termoelektrane, 28% - hidroelektrane, 1% - ostali izvori (pretežno kogeneracija).

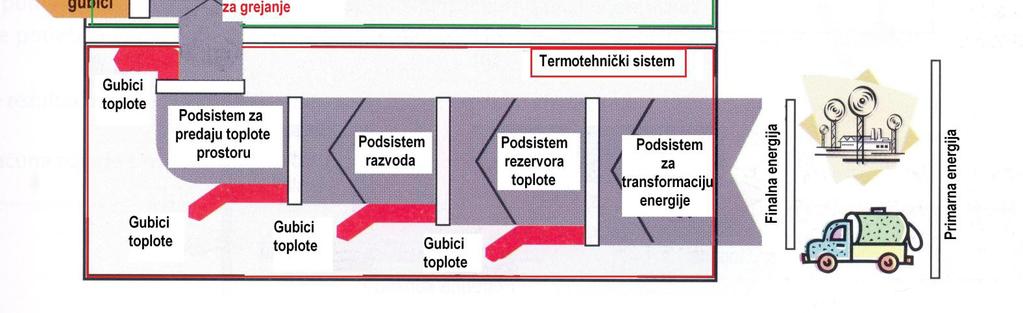

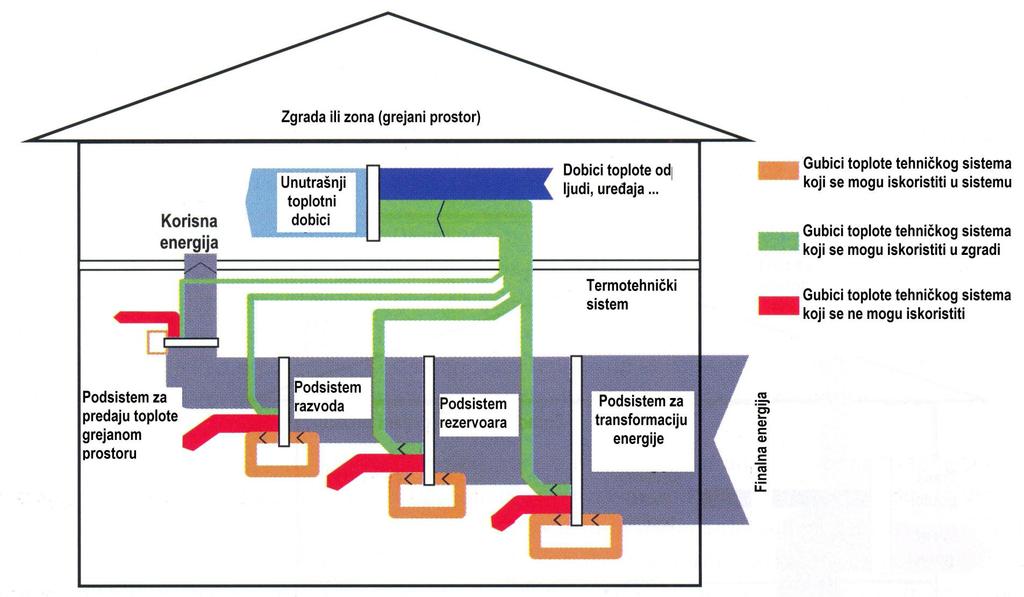

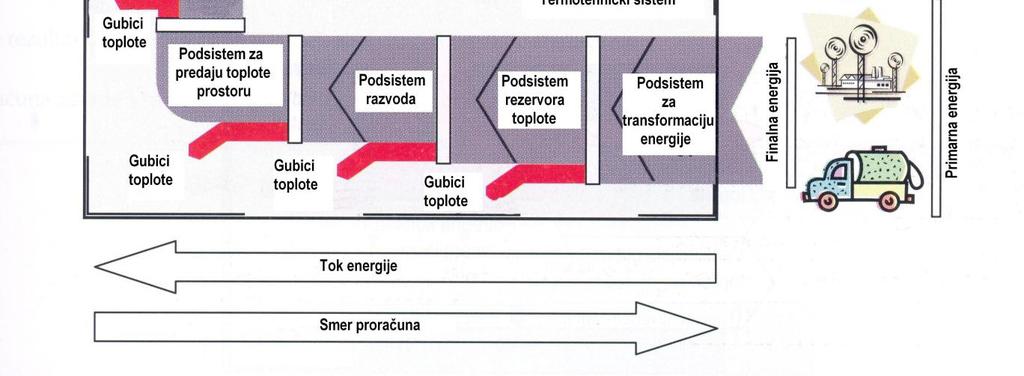

6 Toplotni bilans zgrade zimski uslovi Korisna energija Gubici u sistemu Isporučena (finalna) energija Transformacija Toplotni bilans zgrade tok proračuna Proračun tokova energije vrši se za određeni prostor tzv. zonu Redosed proračuna potrebne energije vrši se u obrnutom smeru od toka energije.

7 Toplotni bilans zgrade tok proračuna Najpre se izračunava potrebna toplota za grejanje koju treba dovesti ili odvesti u svrhu ostvarivanja željenog stanja u prostoru Zatim se pristupa proračunu potrebne energije za pogon termotehničkog sistema za isporuku potrebne energije za grejanje. Gubici koji se javljaju u sistemu grejanja potiču usled: proizvodnje (transformacije hemijske energije goriva u toplotu i toplotnih gubitaka kotla u okolinu), prilikom distribucije (toplotnih gubitaka u okolinu prilikom transpotra grejnog fluida od izvora do grejnih tela), prilikom skladištenja (toplotni gubici u okolinu od rezervoara za skladištenje tople vode) i usled gubitaka u razmini toplote u samom grejanom prostoru. Na kraju se određuje potrebna količina primarne energije, koristeći faktore konverzije u zavisnosti od izvora energije Toplotni bilans zgrade tok proračuna Podatak o toplotnim gubicima ulazni je parametar za bilans termotehničkih sistema

8 Metode proračuna godišnje potrošnje toplote Metod stepen dana Potrebna količina toplote za grejanje pri jediničnoj temperaturskoj razlici: Q GUB q = [W/K] θ θ u s p Potrebna količina toplote za grejanje po danima: Q 1 = u s q ( θ θ 1 ) Q q ( θ θ ) 24 n = u sn [Wh/dan] Energija potrebna za ceo grejni period, odnosno celu grejnu sezonu: Q g Z = Qn = 24 q n= 1 Z n= 1 ( θ θ u sn ) [Wh/god] Metod stepen dana (2) Broj STEPEN-DANA je: SD Z = n= 1 ( θ θ u sn ) Energija potrebna za ceo grejni period, odnosno celu grejnu sezonu: Q Z g = n= 1 Q n = 24 q SD [Wh/god] Ako se uvede pojam srednje temperature grejnog perioda θ g, onda se broj stepen-dana može napisati u obliku: Z ( θ θ ) => SD = Z u g SD = Z θ u n= 1 θ sn

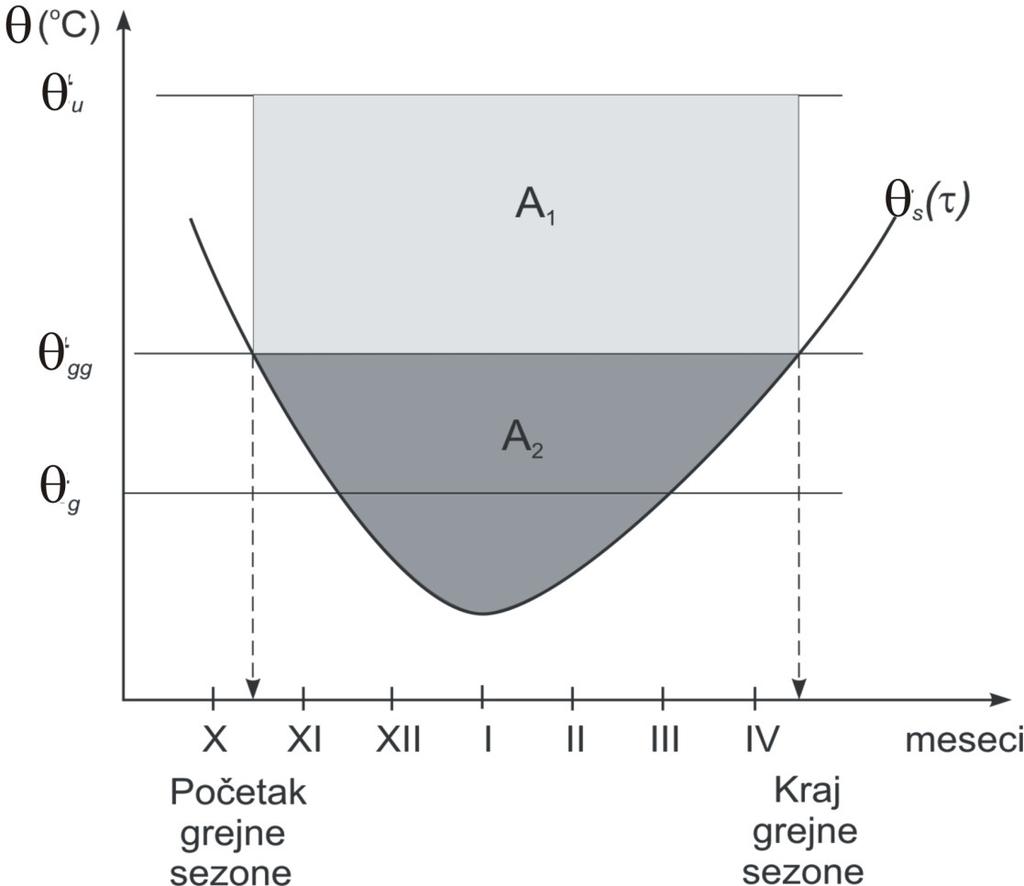

9 Metod stepen dana (3) Metod stepen dana Ako se uvede pojam temperatura grenice grejanje θ gg, broj stepen-dana je: Proračun godišnje potrošnje energije za grejanje: Q g 24 QGUB SD = y e θ θ u sp SD = Z ( θ θ ) + ( θ θ ) u gg Z n= 1 gg sn Metod stepen dana (4) Kada se računa broj stepen-dana, polazi se od sledećih pretpostavki: srednja unutrašnja temperatura vazduha u prostorijama iznosi tu = 19 C (u većini prostorija je unutrašnja temperatura 2ºC, ali tu su i sporedne prostorije, čija je temperatura vazduha niža, pa se za prosečnu vrednost usvaja 19ºC); temperatura granice grejanje iznosi θgg,= 12ºC. Ono što se razlikuje od mesta do mesta jeste: tok spoljne temperature vazduha θs = θs (τ), srednja temperatura grejnog perioda θg i dužina trajanja grejne sezone, odnosno broj dana u grejnoj sezoni Z.

10 Metod stepen dana (5) MЕСТO SD Z θ g MESTO SD Z θ g Aleksinac ,7 Leskovac ,5 Beograd ,6 Požarevac ,7 Bečej ,8 Negotin ,6 Bor ,5 Niš ,4 Valjevo ,5 Novi Sad ,2 Vranje ,3 Pančevo ,1 Vršac ,8 Pirot ,5 Gornji Milanovac ,2 Prokuplje Divčibare ,2 Senta ,9 Zaječar Smederevo ,5 Zlatibor ,4 Sombor Zrenjanin ,9 Sremski Karlovci ,9 Jagodina ,4 Sremska Mitrovica ,2 Kikinda ,9 Užice Kopaonik ,8 Čačak ,5 Kragujevac ,5 Ćuprija ,4 Kraljevo ,4 Šabac ,7 Kruševac ,5 Šid ,4 Metod stepen dana (6) y korekcioni faktor jednovremenosti, koji uzima u obzir činjenicu da se svi nepovoljni uticaji (velika brzina vetra, visoka oblačnost ) ne javljaju istovremeno, a pri proračunu gubitaka toplote su uzeti u obzir, e korekcioni faktor koji uzima u obzir prekid u zagrevanju (smatra se da u toku 24 časa dolazi do prekida u zagrevanju tokom noći od oko 8 časova), tako da postoji njegov uticaj na smanjenje potrošnje energije: e = e t e b et faktor temperaturskog ograničenja, koji uzima u obzir ograničeno zagrevanje tokom noći kada se ne troši gorivo za grejanje. Noćni prekid u zagrevanju utiče na sniženje unutrašnje temperature u odnosu na projektnu vrednost eb faktor eksploatacionog ograničenja, koji uzima u obzir prekid u zagrevanju (ili ograničeno zagrevanje) tokom vikenda, praznika, raspusta ili kolektivnog odmora, i sl.

11 Metod stepen dana (7) Uticaj promene temperature granice grejanja i unutrašnje temperature: Kvazi-stacionarni potpuno definisani mesečni model (1) Proračun korišćenjem potpuno definisanog mesečnog modela prema standardu SRPS EN ISO 1379:28 Godišnja potrebna toplota za grejanje, Q H,nd, za sisteme koji rade bez prekida u zagrevanju: ah 1 γ Q H, nd = QH, ht η H, gn Q [kwh/a] H η H, gn H, gn = ( ah + 1) 1 γ H Specifična godišnja potrebna toplota za grejanje, Q H,an QH, nd QH, an = [kwh/(m A 2 a)] f Godišnja potrebna toplota za nadoknadu gubitaka toplote 3 H, ht = QT Qv [kwh/a] H ht ( T V ) Q + Q, = H + H 24 HDD 1

12 Proračun metodom potpuno definisanog mesečnog modela Godišnja količina toplote koja potiče od unutrašnjih dobitaka toplote i dobitaka usled sunčevog zračenja Q Q + Q [kwh/a] H, gn = int sol Koeficijent transmisionog gubitka toplote H = H + H + H + H [W/K] T D g Koeficijent ventilacionog gubitka toplote H Kvazi-stacionarni potpuno definisani mesečni model (2) V = ρ a c p i i U V n i A [W/K] Gubici u sistemu grejanja i ukupno potrebna toplota (isporučena toplota) Godišnji toplotni gubici sistema za grejanje: Q H, ls QH, em, ls + QH, dis, ls + QH, st, ls + QH, gen, ls Q H em, ls Q H dis, ls Q H st, ls Q H gen, ls =,, - gubici toplote pri razmeni u prostoru prema [kwh/a],, - gubici toplote u cevnoj mreži prema [kwh/a],, - gubici toplote pri skladištenju u rezervoaru prema [kwh/a],, - gubici toplote pri proizvodnji prema [kwh/a]. Godišnja potrebna toplota (isporučena toplota): Q H = QH, nd + QW + QH, ls + QW, ls

13 Gubici u sistemu grejanja i ukupno potrebna toplota (isporučena toplota) Ukupni stepen korisnosti postrojenja za grejanje obuhvata stepen korisnosti kotla, cevne mreže i sistema automatske regulacije: η = η k η c η r [-], čime su obuhvaćeni gubici sistema za grejanje tabela 6.2 priloga Pravilnika o energetskoj efikasnosti zgrada. Dozvoljena godišnja potrošnja finalne energije za grejanje VRSTA OBJEKTA stambene zgrade sa jednim stanom stambene zgrade sa dva ili više stanova upravne i poslovne zgrade zgrade namenjene obrazovanju zgrade namenjene zdravstvu i socijalnoj zaštiti zgrade namenjene turizmu i ugostiteljstvu zgrade namenjene sportu i rekreaciji zgrade namenjene trgovini i uslužnim delatnostima NOVE ZGRADE [kwh/m 2 a] POSTOJEĆE ZGRADE [kwh/m 2 a]

14 Potrebna primarna energija Godišnja primarna energija za funkcionisanje zgrade određuje se tako što se godišnja dovedena energija za rad sistema u zgradi pomnoži sa faktorom pretvaranja datim u tabeli Energent Ulje za loženje Gas Ugalj Drvena biomasa Električna energija Daljinsko grejanje na fosilna goriva Daljinsko grejanje kogeneracijom Faktor pretvaranja 1,2 1,1 1,3,1 2,5 1,8 1, Godišnja emisija CO 2 Godišnja emisija CO 2 određuje se na osnovu vrste energenta koji se koristi za dobijanje potrebne energije koja se troši u zgradi [kg/m 2 a] Energent zemni gas tečni naftni gas ekstra lako ulje za loženje lako ulje za loženje daljinska toplota električna energija smeđi ugalj (domaći) smeđi ugalj (strani) lignit (domaći) Po jedinici goriva 1,9 kg/m3 2,9 kg/kg 2,6 kg/l 3,2 kg/kg,33 kg/kwh,53 kg/kwh 1,5 kg/kg 1,88 kg/kg 1, kg/kg Po jedinici energije,2 kg/kwh,215 kg/kwh,265 kg/kwh,28 kg/kwh,33 kg/kwh*,53 kg/kwh,32 kg/kwh,4 kg/kwh,33 kg/kwh

15 Primer proračuna potrebne primarne energije i emisije CO 2 Godišnja emisija CO 2 određuje se na osnovu vrste energenta/energije koji se koristi za dobijanje potrebne energije koja se troši u zgradi [kg/m 2 a]. Ako postoji jedan izvor toplote za grejanje (npr. klasični gasni kotao), onda ukupnu finalnu energiju treba uvećati za gubitke u sistemu preko stepena korisnosti postrojenja, kako bi se izračunala količina toplote koju sistem treba da isporuči. Ako ima dva ili više izvora toplote za grejanje (npr. kotao i toplotna pumpa) onda se udeo svakog izvora računa posebno. f Primer proračuna potrebne primarne energije i emisije CO 2 Godišnja isporučena toplotna energija za grejanje: QH, nd Q H = = QH, nd + QH, ls ηk ηc ηr odnosno gubici u sistemu su: 1 Q H, ls = QH, nd 1 η Potrebna primarna energija za grejanje: E prim,1 f prim,2 prim gde je: = Q H f + Q f prim, 1 aux prim,2 - faktor pretvaranja za vrstu energenta/energije koji se koristi za dobijanje toplote - faktor pretvaranja za električnu energiju koju koriste pomoćni sistemi (npr. cirkulacione pumpe)

16 Primer proračuna potrebne primarne energije i emisije CO 2 Za novu stambenu zgradu u Beogradu koja pripada srednje-teškom tipu gradnje, neto korisne površine 494 m 2, izračunata je potrebna toplota za grejanje kada sistem radi bez prekida: QH, nd = 2684 kwh/a Sistem radi sa noćnim prekidom od 8 h, bez nedeljnog prekida u zagrevanju, pa faktor redukcije u zagrevanju iznosi: a H τ H,, red = 1 3 γ H H, hr = τ 3 1 ( 1 f ) = ( 1.667). 776 Primer proračuna potrebne primarne energije i emisije CO 2 gde je odnos vremenskih konstanti za mesečni model: τ H, =.333 za srednje-teški tip gradnje, τ QH, gn γ H = - bezdimenzioni odnos toplotnog bilansa i Q H, ht f H, hr - odnos broja sati rada sistema za grejanje u toku nedelje 7 16 prema ukupnom broju sati u nedelji ( f H, hr = =. 667 ) Q = H, nd, interm = ah, red QH, nd = 165 kwh/a

17 Primer proračuna potrebne primarne energije i emisije CO 2 Specifična potrebna finalna energija za grejanje: 165 Q H, an = = 32.5 kwh/m 2 a 494 Q 54% - zgrada ima energetski razred C. H, nd, rel = Gubici u sistemu iznose: 1 1 Q H, ls = QH, nd 1 = = 2561 kwh/a η Primer proračuna potrebne primarne energije i emisije CO 2 Isporučena toplota iznosi: Q Q = H, nd H = QH, nd + QH, η ls k ηc ηr Energija potrebna za rad cirkulacione pumpe: Q aux gde je: = n Pp = = kwh/a = = 28.1 = 28kWh/a, n broj sati rada pumpe (175 dana grejne sezone i 16 sati dnevno), P p prosečna snaga pumpe (instalisana nazivna snaga kod pumpi sa konstantnim brojem obrtaja, odnosno prosečna snaga kod pumpi sa promenljivim brojem obrtaja).

18 Primer proračuna potrebne primarne energije i emisije CO 2 Potrebna primarna energija za rad sistema grejanja iznosi: E prim = QH f prim, 1 + Qaux f prim,2 = = = kwh/a Godišnja emisija CO 2 iznosi: CO 2 E prim EM = = 4465 kg/a, odnosno: = CO CO 2 = = 9.4 kg/m 2 a. 494 Poređenje finalne i primarne energije u zavisnosti od izvora toplote Finalna, isporučena i primarna energija za grejanje Korisna Isporučena Primarna El. energija Daljinsko Ugalj Lož ulje Gas Kond. kotao Geotermalna TP kwh/a

19 Poređenje emisije CO 2 u zavisnosti od izvora toplote EmisijaСО El. energija Daljinsko Ugalj Lož ulje Gas Kond. kotao Geotermalna TP CO2 (t/a) Ocena rentabilnosti projekata EE Osnovni ciljevi ocene rentabilnosti (isplativosti) i opravdanosti mera projekata energetske efikasnosti: da se ustanovi da li je projekat finansijski isplativ i ekonomski opravdan da se omogući upoređivanje isplativosti različitih mera i projekata da se omogući investitorima, finansijskim institucijama i donatorima da ocene prihvatljivost projekta za finansiranje

20 Parametri rentabilnosti projekta Tehnički i ekonomski vek projekta Tehnički vek projekta utvrđuje se na osnovu fizičkog trajanja opreme neophodne za određenu meru ili projekat. Kod projekata, koji su sastavljeni od više mera sa različitim fizičkim trajanjem, mora se izračunati potrebno ponavljanje mera sa kraćim tehničkim vekom, da bi se pokrilo vreme trajanja mera sa najdužim tehničkim vekom. Ekonomski vek projekta predstavlja period u kome projekat donosi profit (uštede), koji je planiran i unet u studiju opravdanosti projekta. Ekonomski vek se koristi za ocenu finansijske isplativosti i ekonomske opravdanosti mera i projekta energetske efikasnosti. Parametri rentabilnosti projekta Godišnje uštedeu i ukupne uštede Neto uštede u tekućim troškovima za svaku godinu, koje su nastale kao rezultat investicionih ulaganja u mere i projekat EE B = Σ Bt Pe - Ce B ukupne godišnje uštede Bt ušteda energije za jednu godinu (t = 1 do n) Pe cena energije za jednu godinu Ce promena eksploatacionih troškova u odnosu na situaciju pre implementacije projekta

21 Parametri rentabilnosti projekta Vrednost novca u vremenu Sadašnja vrednosti novca ostvaruje se u budućim godinama, dobija se diskontovanjem odnosno svođenjem na sadašnji trenutak Diskontovanje umanjenje vrednosti očekivanog budućeg novca, za prihod (npr. kamatu), koji je propušten u svakoj godini čekanja da se priliv novca ostvari Diskontna stopa zavisi od načina finansiranja projekta Parametri rentabilnosti projekta Diskontna stopa kada se projekat u potpunosti finansira iz kredita d n = r n + rs d n nominalna diskontna stopa r n nominalna kamatna stopa rs kamatni spred za rizik Realna diskontna stopa uključuje uje i inflaciju d r = (d n i) / (1 + i) d r d n i realna diskontna stopa nominalna diskontna stopa stopa inflacije (prosečan godišnji rast cena)

22 Parametri rentabilnosti projekta Sadašnja vrednost novca PV = FVn /(1+d) n PV FVn n d sadašnja vrednost novca buduća vrednost novca posle n-godina broj godina diskontna stopa Parametri rentabilnosti projekta Prost period povraćaja aja investicije vreme, potrebno da se iz budućih prihoda projekta naplate ukupna investiciona ulaganja PBP = I / B PBP I B prost period povraćaja investicije ukupno investiciono ulaganje godišnji neto prihod projekta (neto uštede)

23 Parametri rentabilnosti projekta Dinamički period povraćaja aja investicije vreme, potrebno da se iz budućih prihoda projekta svedenih na sadašnju vrednost, naplate investiciona ulaganja u početnom trenutku. Za njegov obračun potrebno je izvršiti diskontovanje projektovanih budućih prihoda projekta, primenom jednačine B I d n 1 (1 + d) -n B = I d godišnji neto prihod od ušteda investicioni rashodi u početnom trenutku diskontna stopa broj godina ln (1 d x PBP) POP = ln (1 + d) Parametri rentabilnosti projekta Neto sadašnja vrednost Dobija se kada se od sadašnje vrednosti prihoda projekta oduzme sadašnja vrednost ukupnih investicionih troškova projekta B B 1 B 2 B n NPV = PVI (1+d) (1+d) 1 (1+d) 2 (1+d) n N B d PVI ekonomski vek projekta u izražen u godinama neto priliv projekta diskontna stopa sadašnja vrednost ukupnih investicionih troškova projekta

24 Parametri rentabilnosti projekta NPV > Projekat je rentabilan kada je neto sadašnja vrednost veća od nule, odnosno kada su svedene uštede tokom ekonomskog veka projekta veće od ukupnih svedenih investicija. U protivnom, nema smisla ulagati u takav projekat. Parametri rentabilnosti projekta Koeficijent neto sadašnje vrednosti Odnos neto sadašnje vrednosti i sadašnje vrednosti ukupnih investicionih troškova (svedenih investicija) NPVc = NPV / PVI NPV PVI neto sadašnja vrednost sadašnja vrednost ukupnih investicionih troškova projekta Pokazuje koliko se godišnje zarađuje novčanih jedinica ulaganjem jedne novčane jedinice u projekat

25 Parametri rentabilnosti projekta Interna stopa rentabilnosti jeste diskontna stopa, pri kojoj su izjednačene sadašnja vrednost prihoda od ušteda i sadašnja vrednost ukupnih troškova projekta, odnosno diskontna stopa pri kojoj je neto sadašnja vrednost projekta jednaka nuli B B 1 B 2 B n = PVI (1+d) (1+d) 1 (1+d) 2 (1+d) n IRR = d interna stopa rentabilnosti B neto prihod u n-toj godini n rok trajanja projekta u godinama Parametri rentabilnosti projekta Interna stopa rentabilnosti IRR projekta treba da bude veća ili najmanje jednaka diskontnoj stopi, koja odražava cenu sredstva za finansiranje projekta IRR izabrane opcije projekta, mora biti viša ili bar jednaka IRR ostalih analiziranih opcija projekta ili mogućeg ulaganja sredstava Kriterijum IRR favorizuje projekte koji zahtevaju manje investicije i rezultiraju manjim prihodima u apsolutnom iznosu

26 Dinamika projekta Dinamika mesečnih neto priliva i troškova projekta tokom kalendarske godine Tok novca tokom ekonomskog veka projekta Dinamika investicionih troškova projekta Dinamika godišnjih neto priliva projekta Primer

27 Primer Analiza osetljivosti Procena uticaja: 1. Promene cena energije 2. Promene projektovane inflacije 3. Ekonomskog životnog veka projekta (kvalitet opreme) 4. Veličine investicija (uspešnost tendera) na finansijske parametre projekta: NPV, NPVc, PBP, POP, IRR

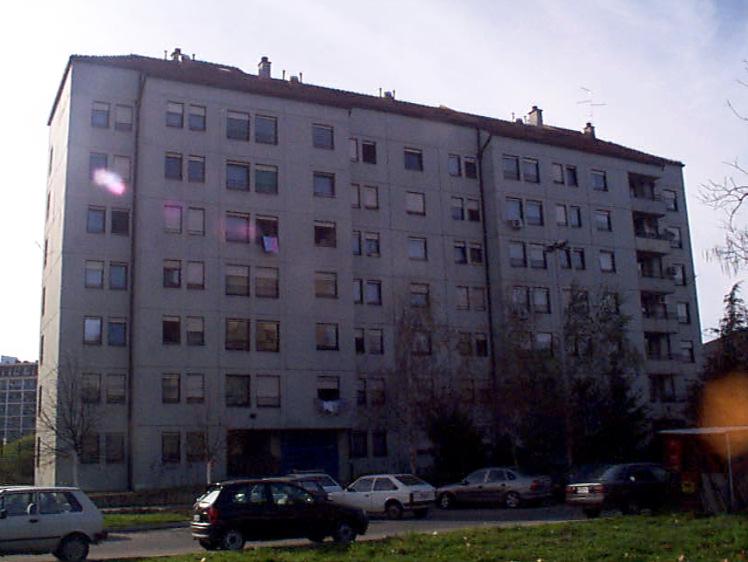

28 Primeri primene mera unapređenja EE (1) 1. Unapređenje sistema grejanja Reprezentativna zgrada na Novom Beogradu na kojoj su vršena merenja Primeri primene mera unapređenja EE (2) 1. Unapređenje sistema grejanja /3 23/4 24/ /3 23/4 24/5 Potrošnja toplote (MWh) Radna Ušteda (kwh) ,6% 32,4% 38,1% 5 Kontrolna Kumulativna potrošnja toplote za grejanje u radnoj i kontrolnoj zgradi tokom 3 grejne sezone (levo) i ušteda električne energije za pogon cirkulacionih pumpi (desno)

29 Primeri primene mera unapređenja EE (3) 2. Unapređenje termičkog omotača Model M M M1 M2 M3 M4 M5 Mere unapređenja Stanje pre rekonstrukcije 22 (bez lokalne regulacije) Postojeće stanje Izolacija spoljnih zidova: 5 cm stiropor (λ=.37 W/mK) Izolacija spoljnih zidova: 8 cm neopor (λ=.31 W/mK) Izolacija spoljnih zidova: 8 cm neopor + Izolacija krova: 1 cm mineralna vuna (λ=.41 W/mK) Zamena drvenih prozora i balkonskih vrata (U=2.9 W/m 2 K) novim PVC prozorima i balkonskim vratima (U=1.1 W/m 2 K) Izolacija spoljnih zidova: 8 cm neopor + Zamena drvenih prozora i balkonskih vrata Primeri primene mera unapređenja EE (4) 2. Unapređenje termičkog omotača Pre rekonstrukcije Trenutno stanje potrošnja troškovi 6 Gubici toplote (kw) Specifična potrošnja (kwh/m 2 god) Unapređeni modeli Troškovi grejanja (Euro/god) a) M M1 M2 M3 M4 M5 M M M1 M2 M3 M4 M5 Uticaj mera na gubitke toplote zgrade (levo) i na specifičnu potrošnju toplote za grejanje i troškove grejanja (desno)

30 Primeri primene mera unapređenja EE (5) 2. Unapređenje termičkog omotača Investicioni troškovi (Euro) Investicija Eksploatacija Esploatacioni troškovi (Euro/god) Ušteda (%) Energetske uštede Uštede u novcu a) M1 M2 M3 M4 M5 b) M1 M2 M3 M4 M5 Investicioni i eksploatacioni troškovi (a) i uštede u energiji i novcu (b) Primeri primene mera unapređenja EE (6) 2.1 Finansijski pokazatelji i analiza osetljivosti Kumulativni tok novca od trenutka ulaganja u unapređenje

31 Primeri primene mera unapređenja EE (7) 2.1 Finansijski pokazatelji i analiza osetljivosti 25 7 Period otplate (godine) PBP POP IRR (%) a) M1 M2 M3 M4 M5 b) M1 M2 M3 M4 M5 Period povraćaja investicije (a) i interna stopa rentabilnosti (b) Primeri primene mera unapređenja EE (8) 2.1 Finansijski pokazatelji i analiza osetljivosti Uticaj promene cene energije na dinmički period otplate investicije i internu stopu rentabilnosti

32 Primeri primene mera unapređenja EE (9) 2.1 Finansijski pokazatelji i analiza osetljivosti Uticaj promene stope inflacije na dinmički period otplate investicije i internu stopu rentabilnosti Primeri primene mera unapređenja EE (1) 3. Zamena prozora i uštede u funkciji izvora snabdevanja toplotom a) b) Cena grejanja (din/m 2 god) Struja Daljinsko 1 Ugalj Godišnja ušteda (din/m 2 god) Struja Daljinsko Ugalj M1 M2 M3 M2 M3 Eksploatacioni troškovi (a) i uštede u novcu (b)

33 Primeri primene mera unapređenja EE (11) 4. Setovi mera unapređenja i finansijski pokazatelji 1% 25 9% Struktura investicionih troškova (%) 8% 7% 6% 5% 4% 3% 2% 1% Ukupna investiciona ulaganja (EUR) % OŠ "1 Okt" OŠ "JJZ" OŠ "Kiš F" SŠ "BJ" OŠ "Dr T Ost" Hem preh TŠ OŠ "JJZ" PO OŠ "JJZ" SŠ "D Obr" Zgrada OU Prozori Omotač Regulacija Kotao Investicija Struktura investicionih troškova mera unapređenja za deset postojećih zgrada Primeri primene mera unapređenja EE (12) 4. Setovi mera unapređenja i finansijski pokazatelji Period povraćaja investicije za pojedinačne mere (god) OŠ "1 Okt" GAS GAS UGALJ OŠ "JJZ" OŠ "Kiš F" SŠ "BJ" OŠ "Dr T Ost" Ukupno Kotao Regulacija Omotač Prozori GAS GAS UGALJ GAS Hem preh TŠ UGALJ OŠ "JJZ" PO OŠ "JJZ" SŠ "D Obr" DALJINSKO GAS Zgrada OU Ukupni period povraćaja investicije (god) Period povraćaja investicionih ulaganja za pojedinačne mere i zbirni period povraćaja investicionih troškova

34 Primeri primene mera unapređenja EE (13) 5. Uticaj izbora izvora snabdevanja energijom za novu zgradu 3D model zgrade u Cvijićevoj ulici u Beogradu Primeri primene mera unapređenja EE (14) 5. Uticaj izbora izvora snabdevanja energijom za novu zgradu Osnovni model (M): Priključak na daljinsko grejanje, Lokalni klimatizeri (split-sistemi), individualna priprema STV po stanovima kotišćenjem električnih bojlera; Model M1: lokalna kotlarnica na gas, Lokalni klimatizeri (multi split sistemi) za svaki stan, individualna priprema STV po stanovima kotišćenjem električnih bojlera; Model M2: geotermalna toplotna pumpa sa tlom kao izvorom toplote, koja se koristi i u režimu hlađenja, centralni solarni sistem sa rezervoarom za pripremu STV i dodatnim električnim grejačem.
