1 BETONSKE KONSTRUKCIJE 2 Osnovne akademske studije, V semestar Prof dr Stanko Brčić stanko@np.ac.rs Departman za Tehničke nauke, GRAÐEVINARSTVO Državni Univerzitet u Novom Pazaru 2014/15

2 Sadržaj 1 Polumontažne i montažne međuspratne konstrukcije 2 Osnovni noseći elementi u zgradama

3 Sadržaj 1 Polumontažne i montažne međuspratne konstrukcije 2 Osnovni noseći elementi u zgradama

4 Polumontažne tavanice su sitnorebraste konstrukcije kod kojih se najčešće oplata formira od šupljih opekarskih proizvoda koji ostaju ugrađeni u međuspratnu konstrukciju Rebra mogu da budu ili livena na licu mesta, ili prefabrikovana, a ploča iznad uvek je livena na licu mesta Osnovna prednost polumontažnih tavanica je što ne zahtevaju oplatu - potrebna je samo skela Ima više vrsta ovakvih polumontažnih tavanica, koje se razlikuju po detaljima

5 Polumontažne TM tavanice Polumontažne TM tavanice su tavanice kod kojih se i rebra i ploča betoniraju na licu mesta Posebno oblikovani opekarski elementi postavljaju se na skelu i formiraju prostor za rebra Posle postavljanja opekarskih proizvoda i potrebne armature, rebra i ploča liju se na licu mesta Skela se zadržava min 14 dana pre uklanjanja

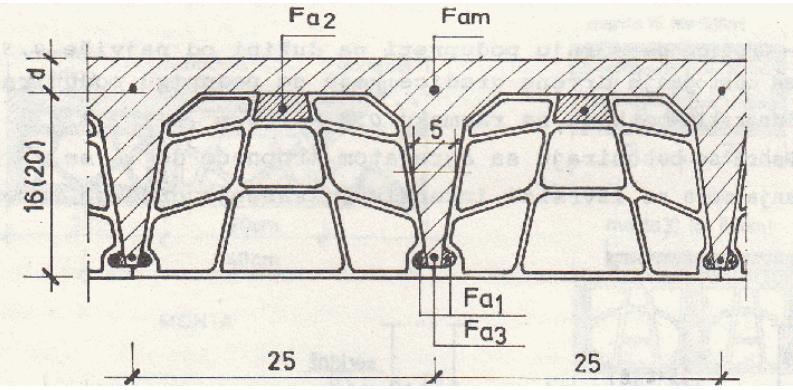

6 Polumontažne TM tavanice Poprečni presek TM tavanica

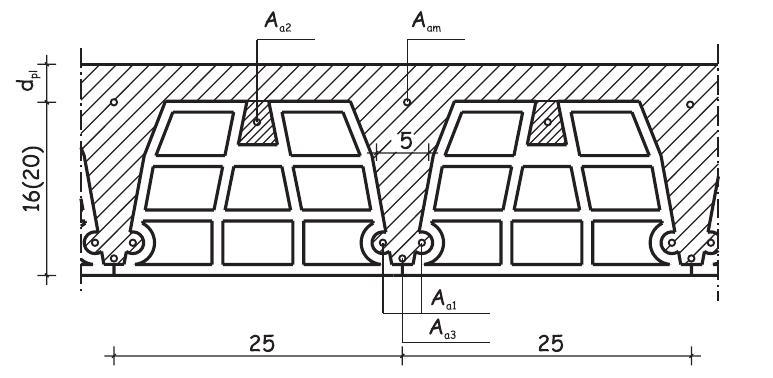

7 Polumontažne TM tavanice Poprečni presek TM tavanica

8 Polumontažne TM tavanice TM tavanice primenjuju se za raspone do 6.6m i za korisna opterećenja do 3 kn/m 2 Opekarski blokovi su dimenzija 25x25x16 (20) cm, a u njihove žljebove se pre montaže postavlja armatura i zaliva cementnim malterom Sopstvena težina ovakve tavanice je oko 3.3 kn/m 2 Debljina AB ploče iznad blokova je 4 cm za blokove od 16cm, kao i 5 cm za blokove od 20cm Prema tome, ukupna debljina tavanice (bez poda i plafona) je 20cm ili 25cm, za veće raspone

9 Polumontažne TM tavanice Zategnuta armatura A a1 (ili F a1 ) u žljebovima blokova je, zavisno od raspona i opterećenja, Φ6 ili Φ8 Armatura A a3 postavlja se, po potrebi, kao dopunska zategnuta armatura, za prijem preostalog M u U gornjem žljebu bloka armatura A a2 ugrađuje se za raspone veće od 5m, a armatura A am u gornjoj zoni rebra za raspone veće od 6m

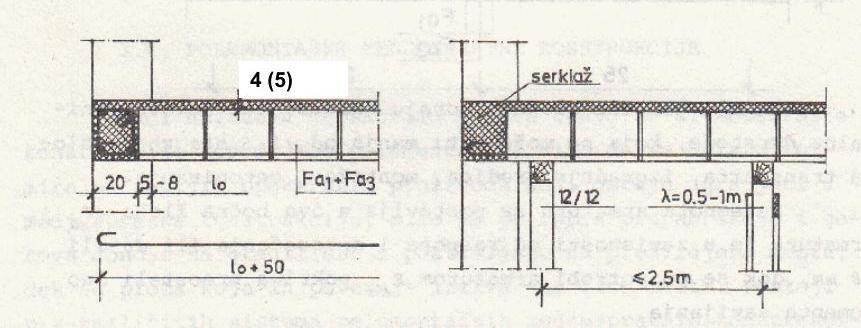

10 Polumontažne TM tavanice Izvođenje TM tavanica

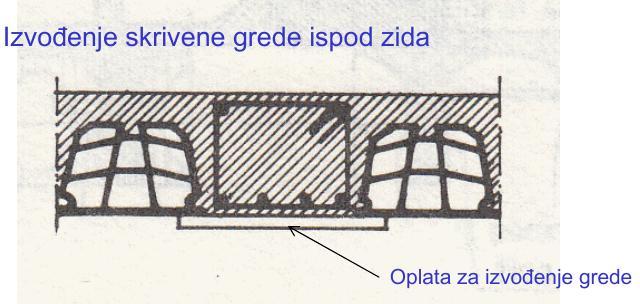

11 Polumontažne TM tavanice Poprečni presek TM tavanica sa skrivenom gredom

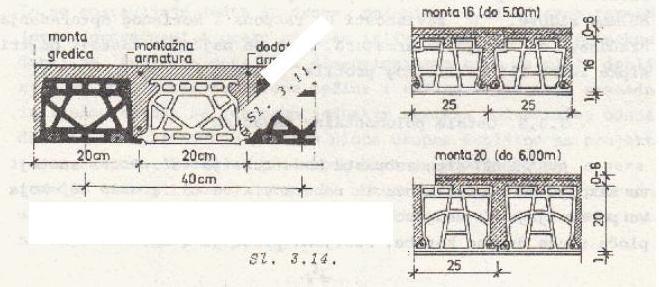

12 Polumontažne Monta tavanice Polumontažne MONTA tavanice su slične kao i TM tavanice, sa razlikom u obliku opekarskih blokova

13 Polumontažne Monta tavanice Polumontažne KAT tavanice su slične kao i TM i MONTA tavanice, sa razlikom u obliku opekarskih blokova Bitna razlika je i u tome što su kod KAT tavanica rebra montažna

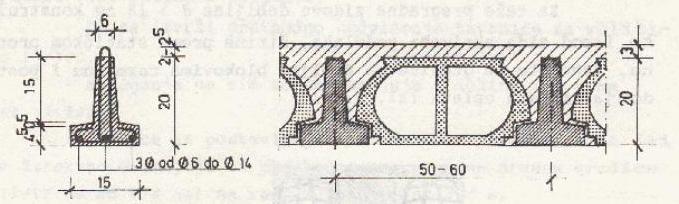

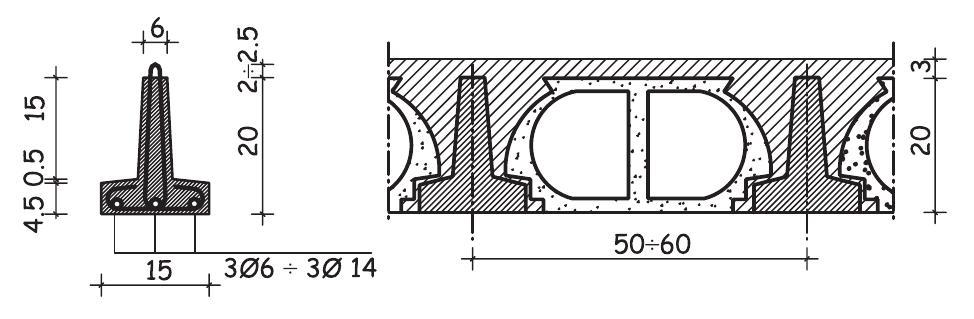

14 Polumontažne KAT tavanice Poprečni presek KAT tavanica

15 Polumontažne TM tavanice Kod KAT tavanica prefabrikovana rebra postavljaju se na međusobnim razmacima λ = cm Između rebara postavljaju se posebno oblikovani opekarski proizvodi Rebra su oblika obrnuto T i visine su 20cm, isto kao i blokovi Ploča iznad betonira se u debljini d = 3cm, tako da je ukupna debljina tavanice, bez plafona i poda, 23cm

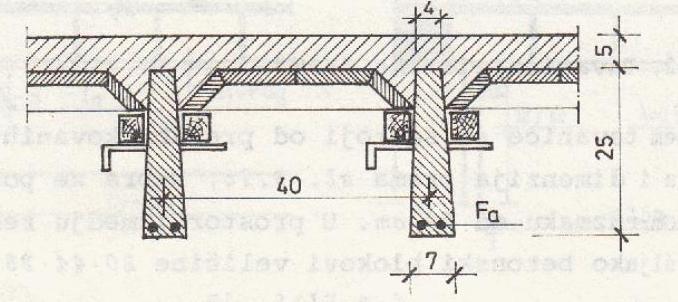

16 Polumontažne Monta tavanice Polumontažne AVRAMENKO tavanice su sitnorebraste tavanice koje nemaju punioca u vidu opekarskih blokova Kod sitnorebrastih AVRAMENKO tavanica rebra su montažna i neophodna je posebna oplata za AB ploču

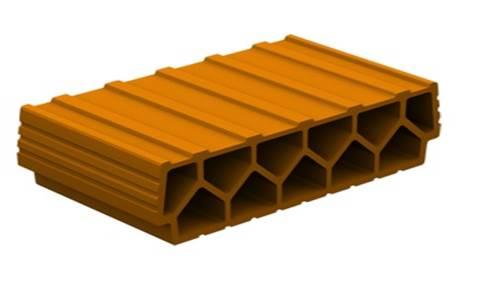

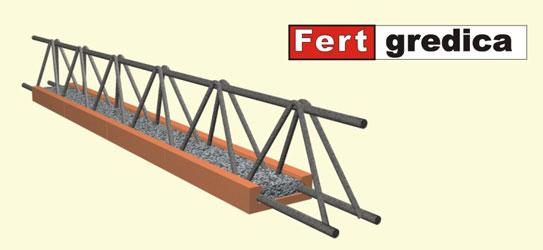

17 Polumontažne LMT tavanice Polumontažne LMT tavanice su najviše primenjivane tavanice za manje i srednje raspone do 6.5m LMT (Lake Montažne Tavanice) zovu se i tavanice za FERT gredicama Kod LMT tavanica fert gredice (binor nosači) su prefabrikovana rebra, potrebne dužine, koja se postavljaju na međusobnom razmaku od 40cm (50cm), a između se postavljaju punioci Fert gredice su plitke kanalice, obrnutog Π preseka, od opeke u koju je postavljena odgovarajuća armatura, koja je zatim zalivena betonom

18 Polumontažne LMT tavanice

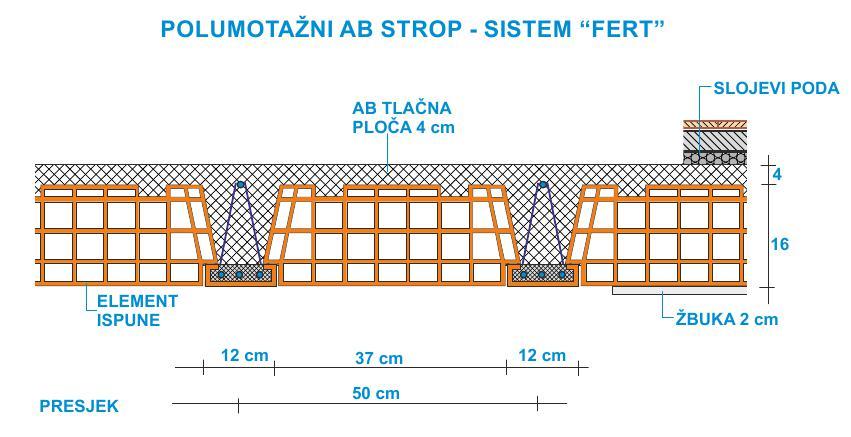

19 Polumontažne LMT (FERT) tavanice

20 Polumontažne LMT (FERT) tavanice

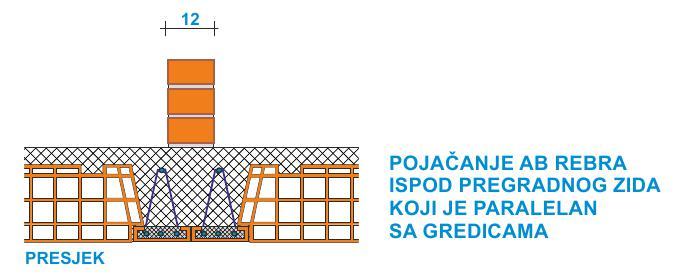

21 Polumontažne LMT (FERT) tavanice

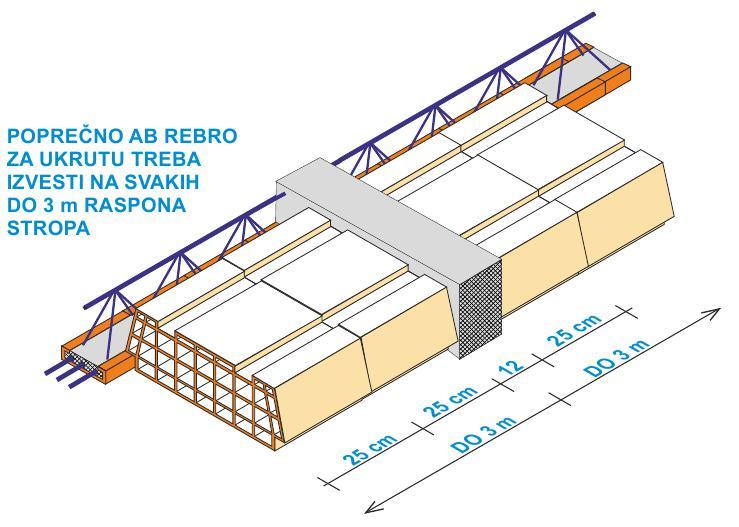

22 Polumontažne LMT (FERT) tavanice

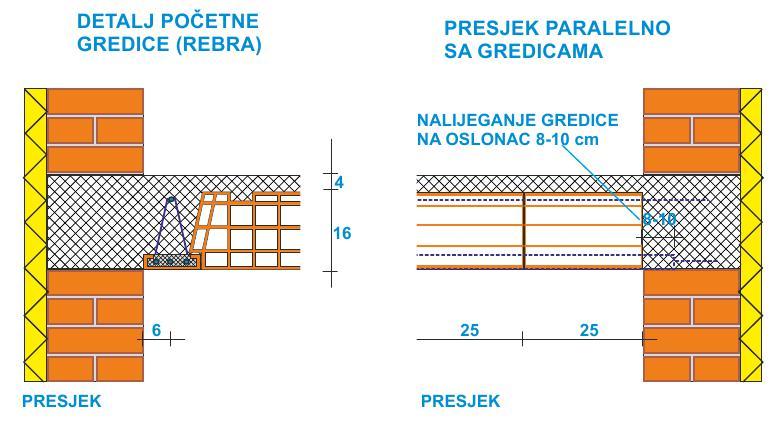

23 Polumontažne LMT (FERT) tavanice

24 Polumontažne LMT (FERT) tavanice

25 Polumontažne LMT (FERT) tavanice

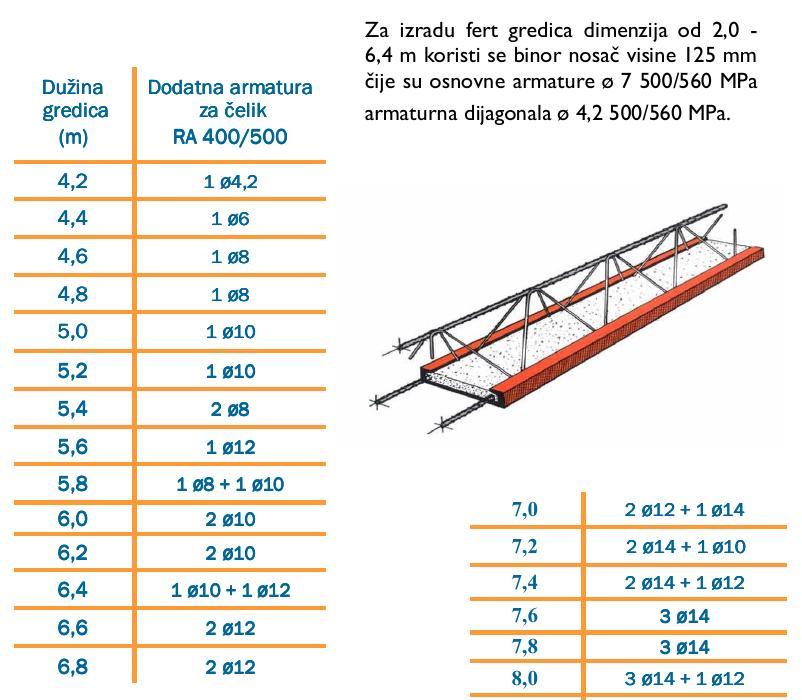

26 FERT gredice - različite dužine i armiranje

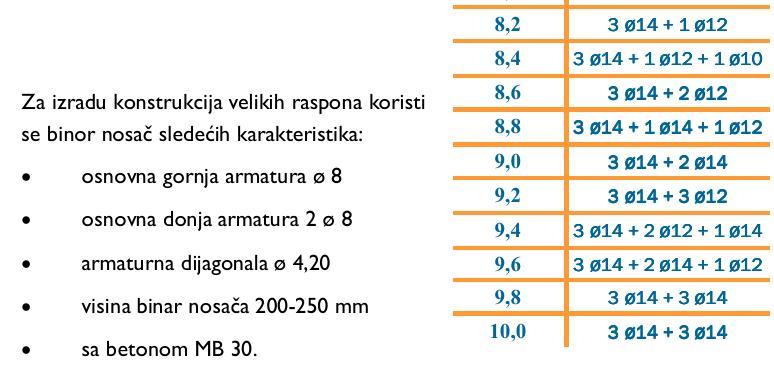

27 FERT gredice - različite dužine i armiranje

28 Polumontažne OMNIA tavanice OMNIA tavanice su takođe polumontažne tavanice, ali se od svih prethodnih bitno razlikuju OMNIA tavanice su kompletno napravljene od betona (nemaju rebra i punioce od opekarskih proizvoda) Osnovna prednost OMNIA tavanica je brzina izvođenja

29 Polumontažne OMNIA tavanice OMNIA tavanice su tanke prefabrikovane AB ploče, širine 75cm (ali i do 200cm), debljine 4 ili 5cm Dužine prefabrikovanih OMNIA ploča su do 6m (ali i do 7m) OMNIA ploče prave se u fabričkim uslovima od betona MB 40 i sa mrežastom armaturom MA OMNIA ploče se ređaju jedna do druge, postavlja se dodatna armatura (uključujući i mrežu duž spoja između ploča), pa se izliva beton preko Ukupna debljina OMNIA tavanice je 15cm (4+11cm ili 6+9cm)

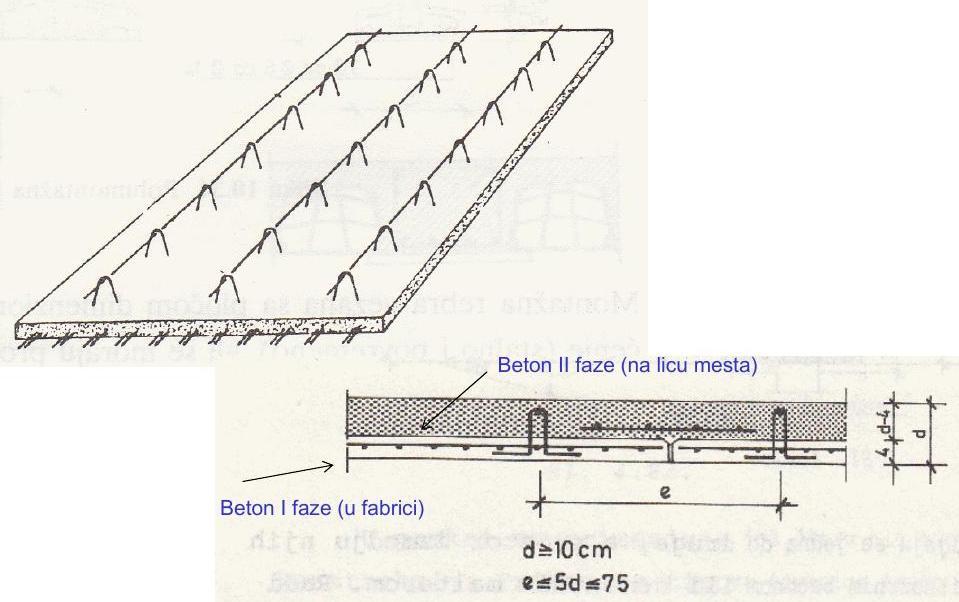

30 Polumontažne OMNIA tavanice Montažne OMNIA AB table i liveni beton iznad

31 Sadržaj 1 Polumontažne i montažne međuspratne konstrukcije 2 Osnovni noseći elementi u zgradama

32 su prefabrikovane tavanice koje se ugrađuju sa svojim konačnim dimenzijama Najčešće su montažne tavanice sistema proste grede u obliku prefabrikovanih ploča date širine, dužine i debljine Montažne ploče se ređaju jedna do druge i na licu mesta se samo spojnice zalivaju cementnim malterom u upotrebi su - durisol ploče - betonske korube - razne ošupljene ploče

33 - durisol ploče Durisol ploče su prefabrikovane ploče koje se proizvode od lakog betona γ b = 10 kn/m 3 Širine ploča su standardne širine b = 50cm, dužine do l 5m, a debljine d = 8 20cm

34 - durisol ploče Debljina durisol plpče se kreće od 8 do 20cm Durisol je materijal koji je agresivan prema armaturi Zbog toga se šupljine u koje se postavlja armatura zalivaju cementnim malterom Spojnice između ploča, kao i gornji završni sloj, takođe se zalivaju cementnim malterom (debljine 2cm)

35 - betonske korube Betonske korube su prefabrikovani AB elementi, koji se izvode od klasičnog armiranog ili od prethodno napregnutog betona Betonske korube mogu da imaju različite oblike poprečnog preseka: oblika plitkog slova Π, ili oblika dvostrukog T preseka

36 - betonske korube Rasponi betonskih koruba mogu da budu i do 12m Betonske korube se najčešće formiraju od dva rebra i tanke ploče, sa ili bez prepusta Debljina rebra je b r 6cm, a deljina ploče je d pl 3cm

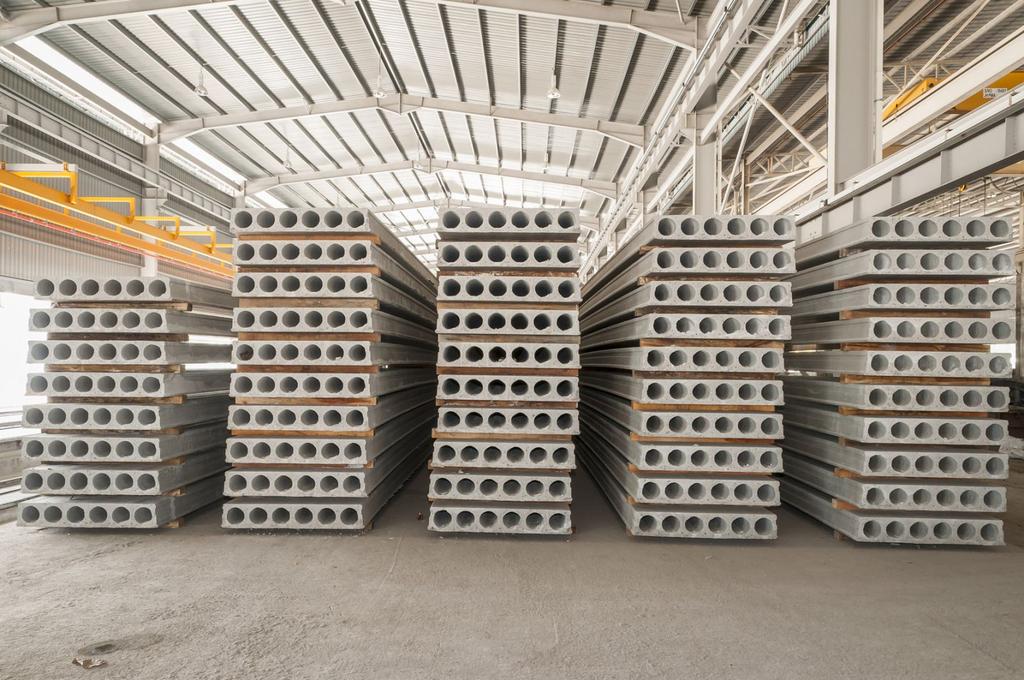

37 - ošupljene ploče Ošupljene ploče se koriste kao međuspratne konstrukcije u slučaju objekata sa relativno velikim povremenim opterećenjem i rasponima Cilj je da se smanji sopstvena težina, a da se sačuva dovoljna krutost na savijanje

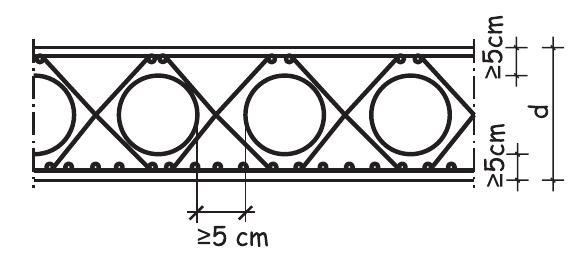

38 - ošupljene ploče Šupljine se formiraju ugradnjom cevi od plastike Debljina ploča je d 24cm, a šupljine su obično prečnika 14cm Između ivice šupljine i najbliže ivice ploče, kao i između ivica susednih šupljina mora da postoji sloj betona min debljine 5cm Olakšane ploče armiraju se računskom armaturom u zategntoj zoni, a najčešće se računaju kao ploče koje nose u jednom pravcu

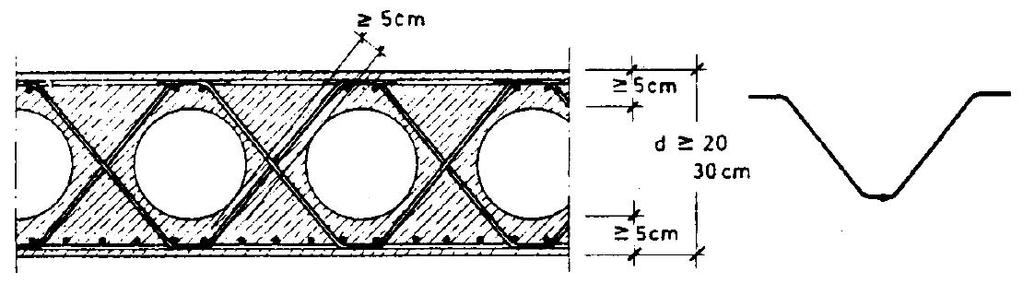

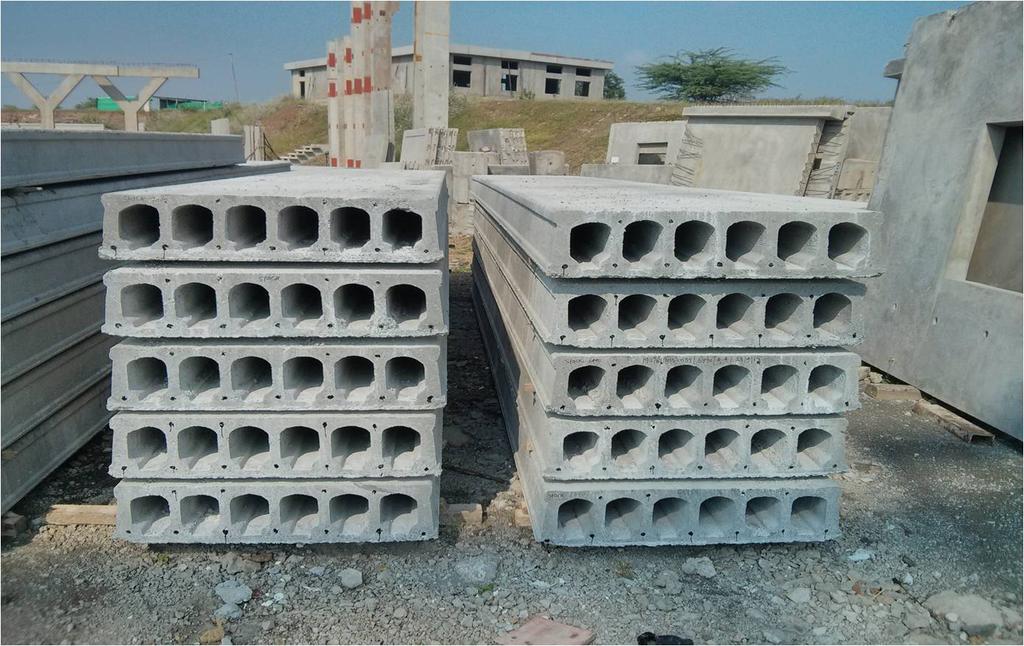

39 - ošupljene ploče Ošupljene ploče

40 - ošupljene ploče Ošupljene ploče

41 - ošupljene ploče Ošupljene ploče

42 - ošupljene ploče Ošupljene ploče

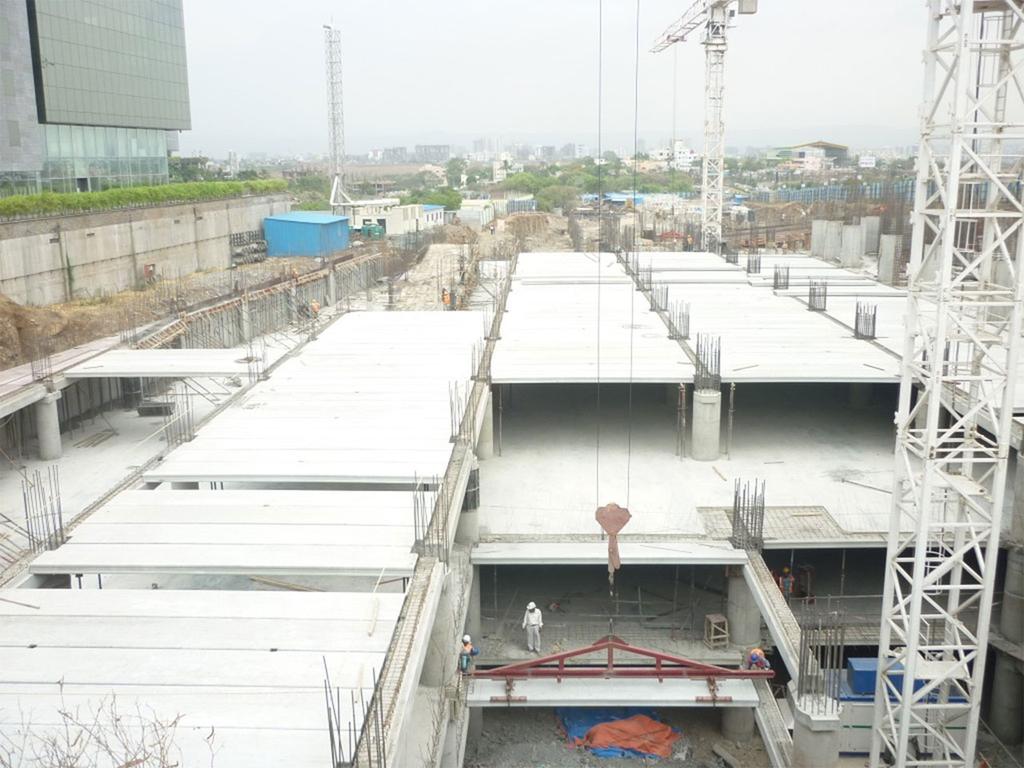

43 - ošupljene ploče Ošupljene ploče

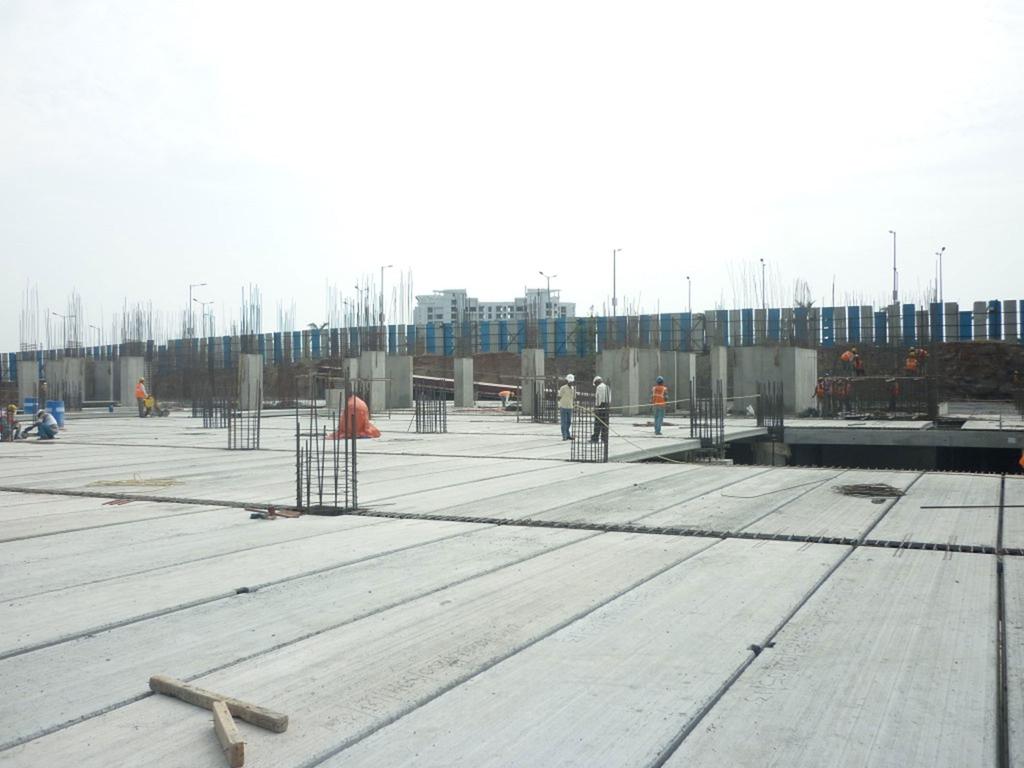

44 - ošupljene ploče Ošupljene ploče

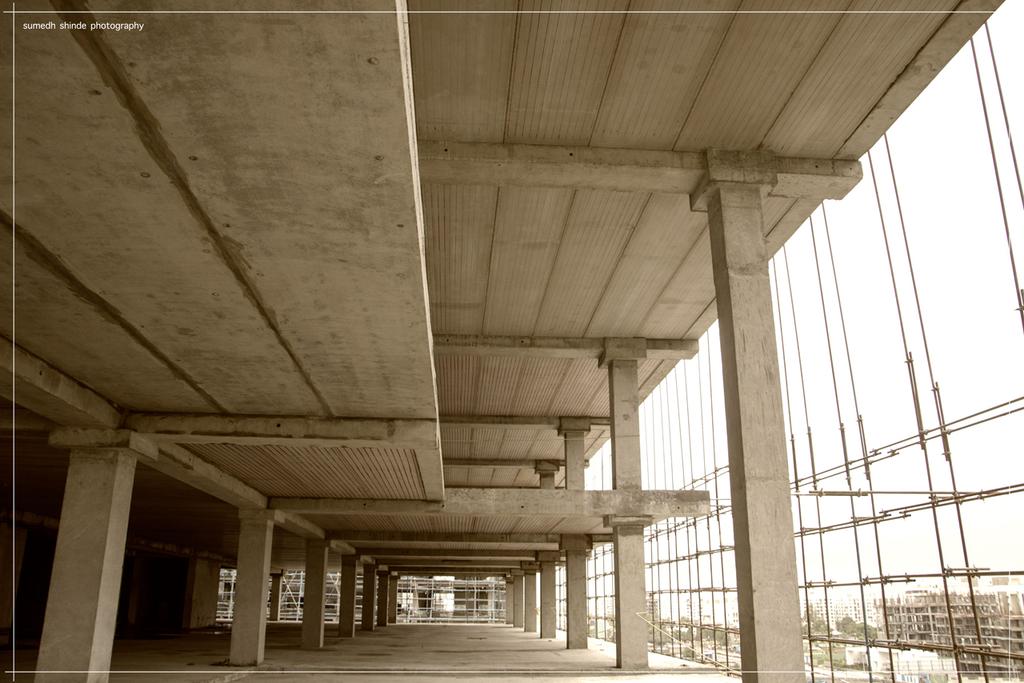

45 - ošupljene ploče Ošupljene ploče

46 Sadržaj Osnovni noseći elementi u zgradama 1 Polumontažne i montažne međuspratne konstrukcije 2 Osnovni noseći elementi u zgradama

47 Osnovni noseći elementi u zgradama Osnovni noseći elementi u zgradama Osnovni noseći elementi u AB zgradama su sledeće grupe 1 Horizontalni noseći elementi krovna konstrukcija međuspratne konstrukcije temeljna konstrukcija 2 Vertikalni noseći elementi stubovi zidovi složeni zidovi (jezgra) stepeništa

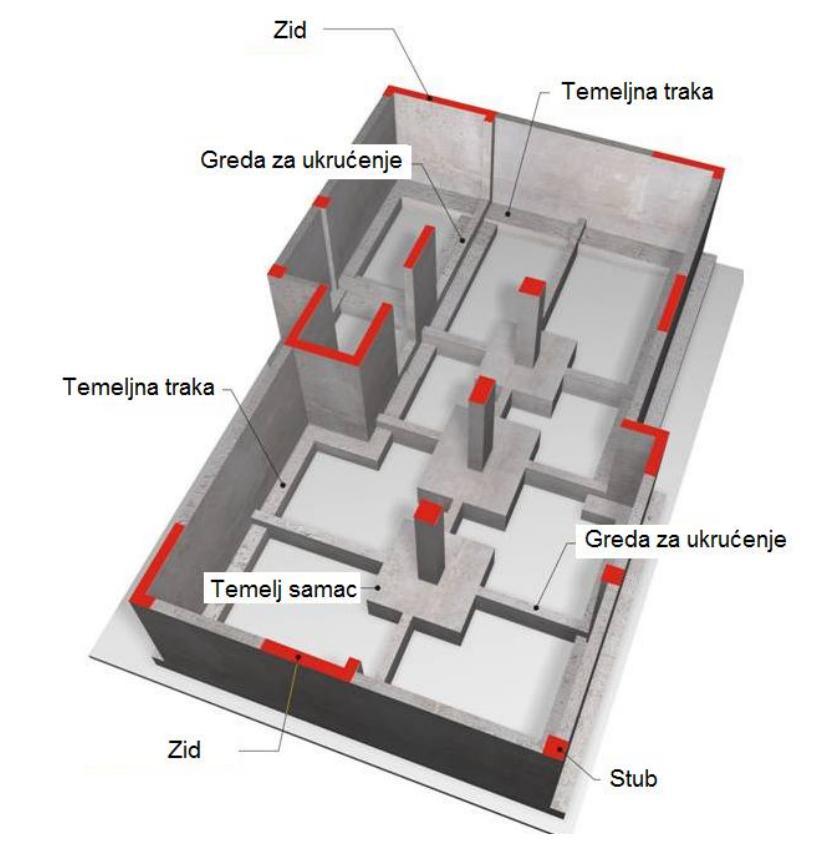

48 Osnovni noseći elementi u zgradama Osnovni elementi u AB zgradama

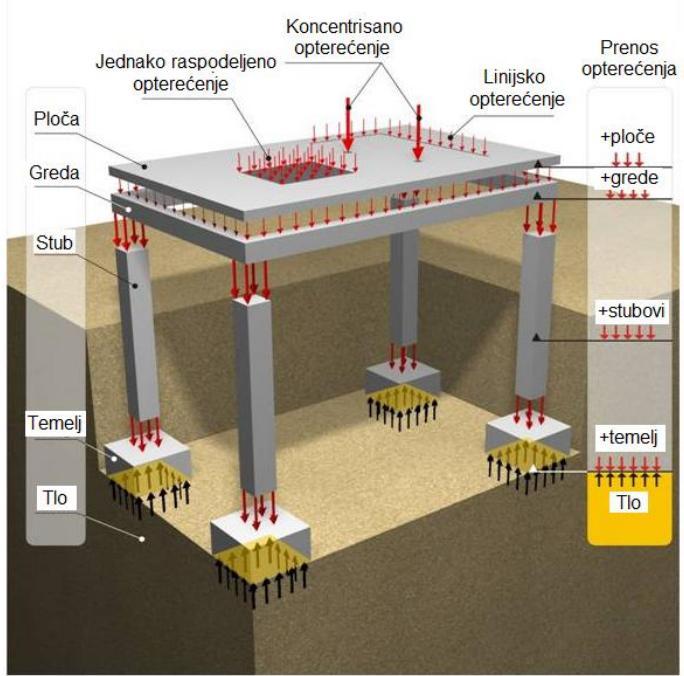

49 Osnovni noseći elementi u zgradama Prenošenje opterećenja u zgradama

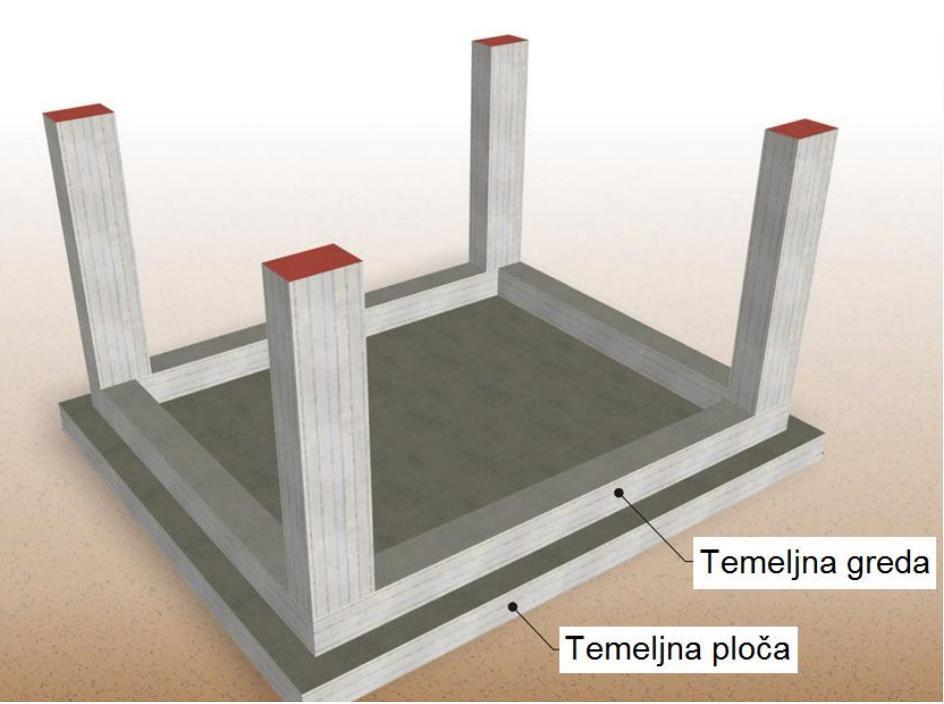

50 Osnovni noseći elementi u zgradama Temeljna ploča je obrnuta tavanica

51 Osnovni noseći elementi u zgradama Zidovi kao vertikalni noseći elementi

52 Grede kao elementi tavanica Osnovni noseći elementi u zgradama

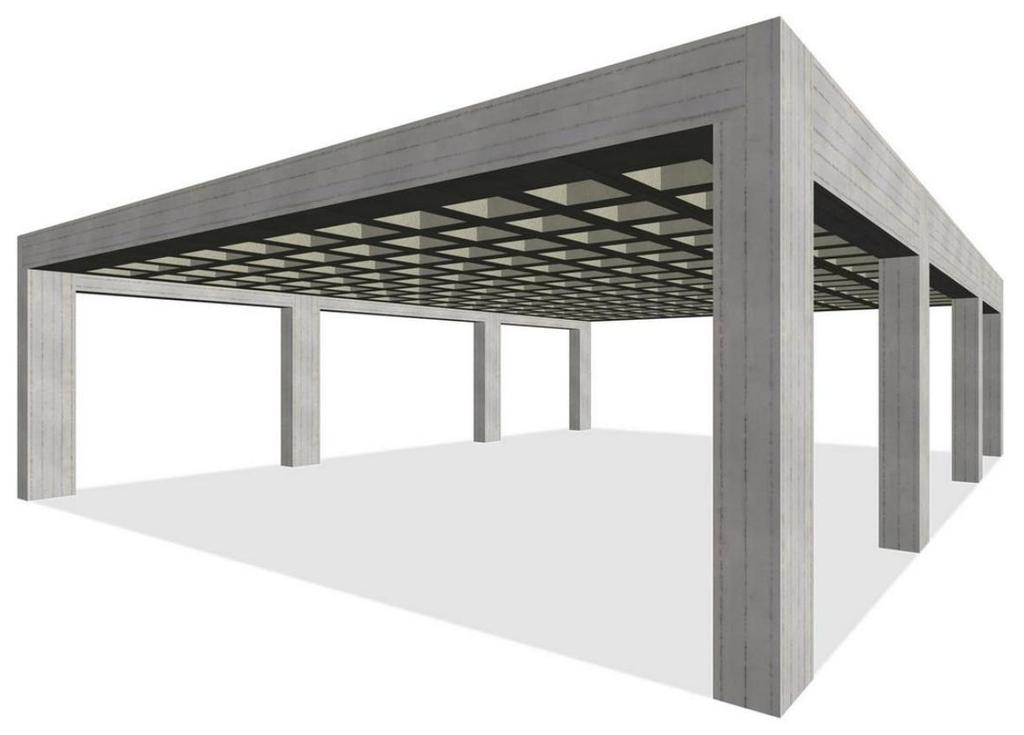

53 Kasetirana tavanica Osnovni noseći elementi u zgradama

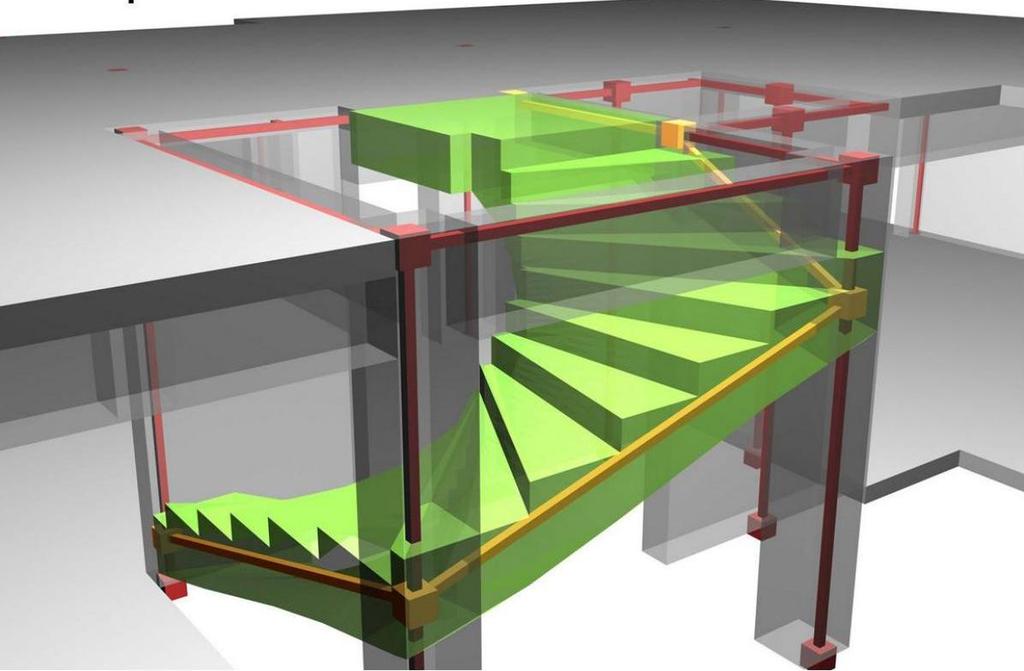

54 Osnovni noseći elementi u zgradama Stepenište kao element vertikalne komunikacije
