1 Séria Tracer A MPPT Solárny regulátor nabíjania Užívateľský manuál Modely: Tracer1206A /Tracer1210A/Tracer2210A/Tracer3210A/Tracer4210A

2 Dôležité bezpečnostné informácie Túto príručku uschovajte pre budúce použitie. Táto príručka obsahuje všetky pokyny o bezpečnosti, inštalácii a obsluhe regulátora Maximum Power Point Tracking (MPPT) v rade Tracer A (ďalej len v tejto príručke ako regulátor ). Základné bezpečnostné pokyny Pred inštaláciou si starostlivo prečítajte všetky pokyny a varovania v tejto príručke. Vo vnútri regulátora sa nenachádza žiadna súčasť, na ktorej by ste mohli vykonávať servis. NEROZOBERAJTE regulátor a nepokúšajte sa ho opravovať. Regulátor inštalujte vo vnútorných priestoroch. Vyvarujte sa vystaveniu regulátora vplyvom prírodných živlov a znemožnite vniknutiu vody do regulátora. Regulátor inštalujte na dobre vetraných miestach. Regulátor sa môže behom prevádzky veľmi zahriať. Odporúčame nainštalovať vhodné externé poistky alebo ističe. Uistite sa, že pred inštaláciou a prispôsobením regulátora dôjde k odpojeniu všetkých pripojení s FV sústavou a poistkami/ističmi v blízkosti batérie. Napájacie pripojenia musia byť veľmi pevné, aby sa predišlo vzniku nadmerného zahrievania voľných pripojení.

3 Obsah Všeobecné informácie Prehľad Charakteristika Príslušenstvo Technológia MPPT Nabíjacie kroky Pokyny na inštaláciu Obecné poznámky k inštalácii Zapojenie FV panelov Dimenzácia vodičov Montáž Prevádzka Ovládanie LCD Display Nastavenie parametrov Typ batérie Ochrana, Riešenie problémov a Údržba Ochrana Riešenie problémov Údržba Technické špecifikácie Príloha I Krivka účinnosti konverzie Príloha II Rozmery

4 1 Obecné informácie 1.1 Prehľad Ceníme si to, že ste si zakúpili regulátor solárneho nabíjania MPPT série Tracer A. Na základe bežnej kladnej konštrukcie a pokročilého algoritmu ovládania MPPT, s LCD displejom zobrazujúcim prevádzkový stav je tento výrobok prakticky spracovaný a hospodárny. Vďaka algoritmu ovládania MPPT môžu výrobky tejto rady v každej situácii rýchlo a presne sledovať najlepší bod maximálneho výkonu (MPP) fotovoltaickej (FV) sústavy za účelom získania maximálnej slnečnej energie za daný čas, čo výrazne zlepšuje energetickú účinnosť. K dispozícii je funkcia dvojitého zobrazenia: miestny LCD displej a externý displej. Vďaka rozhraniu s komunikačným protokolom Modbus môžu zákazníci pohodlne rozširovať použitím a sledovaním v rôznych oblastiach, ako je telekomunikačný pevný vysielač, domáci systém, systém pouličného osvetlenia, systém na chatách atd. Univerzálne funkcie automatického testovania elektronických chýb a zdokonalená funkcia elektronickej ochrany môže naďalej predchádzať poškodeniu súčastí systému vyplývajúcich z chýb behom inštalácie alebo systémových porúch. Vlastnosť: Pokroková technológia sledovania bodu maximálneho výkonu (MPPT) s účinnosťou najmenej 99.5%. Vysoko kvalitné komponenty, zdokonalenie výkonnosti systému s maximálnou účinnosťou premeny 98%. Veľmi vysoká rýchlosť sledovania a zaručená účinnosť sledovania. Presné rozpoznanie a sledovanie niekoľkých bodov výkonu. Spoľahlivá funkcia automatického obmedzenia maximálneho FV príkonu zaisťujúca nulové preťaženia. Široký rozsah prevádzkového napätia MPP. Automaticky identifikujúce systémové napätie 12/24 V DC. Konštrukcia zobrazenia pomocou LCD displeja s dynamickým zobrazovaním prevádzkových údajov a pracovných podmienok. Niekoľko režimov regulácie zaťaženia: manuálny režim, ZAP/VYP svetla, ZAP svetla + časovač a testovací režim. Podpora 3 predprogramovaných možností nabíjania: uzatvorená, gélová, zaplavená batéria. Funkcia kompenzácie teploty batérie. 2

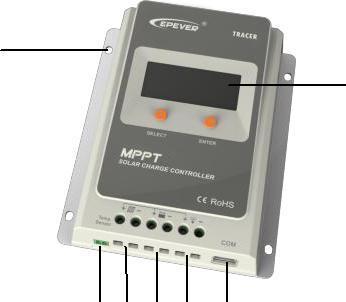

5 Funkcia energetickej štatistiky v reálnom čase. Vďaka rozhraniu komunikačnej zbernice RS-485 a komunikačnému protokolu Modbus je možné spĺňať rôzne komunikačné požiadavky v rôznych situáciách. Možné sledovanie na počítači a pripojenie k externej zobrazovacej jednotke, ako je MT50 atď., kontrola dát v reálnom čase a nastavenie parametrov. Podpora aktualizácie softwaru. 1.2 Charakteristika Obrázok 1-1 Charakteristika rady Tracer-A Položka Názov Položka Názov 1 2 Veľkosť montážneho otvoruφ5 Tlačidlo SELECT (voľba) 6 7 Svorky záťaže RS-485 Port 2 3 RTS Port 1 8 Tlačidlo Enter 4 FV svorky 9 LCD 5 Vysvetlenie: Svorky batérie 1 Pripojenie pre RTS (vzdialený snímač teploty) pre vzdialené detekovanie teploty batérie. 2 Sledovanie regulátora pomocou počítača, vzdialeného merača MT50 alebo aplikáciou a aktualizáciou softwaru regulátora pomocou RS485 (RJ45 rozhranie). 3

6 1.3 Príslušenstvo 1) Vzdialený snímač teploty (Model: RTS300R47K3.81A). Meranie teploty batérie k prevedeniu kompenzácie teploty pri ovládacích parametroch, štandardná dĺžka káblu je 3 m (dĺžka môže byť upravená). RTS300R47K3.81A sa pripája k portu (3.) na regulátore. POZNÁMKA: pokiaľ nepoužijete snímač teploty, teplota batérie bude nastavená na pevnú hodnotu 25ºC. 2) Externý displej (Model:MT50). Digitálny externý displej zobrazuje systémové prevádzkové informácie, indikáciu chýb, nastavenie parametrov a automatickú diagnostiku. 3) Programátor super parametrov (Model: SPP-02). SPP-02 môže realizovať jedno tlačidlovú obsluhu nastavení, ktoré sú vhodné pre hromadné nastavenia výrobkov v rámci väčšieho projektu. 4) Menič USB do RS-485 (Model: CC-USB-RS U). Menič USB do RS-485 sa používa k sledovaniu každého regulátora v sieti pomocou počítačového softwaru Solar Station. Dĺžka káblu je 1,5 m. CC-USB- RS U sa pripája k portu RS-485 na regulátore. 1.4 Technológia sledovania bodu maximálneho výkonu Vďaka nelineárnej charakteristike solárnej sústavy existuje na jej krivke bod maximálneho energetického výkonu (bod maximálneho výkonu). Bežné regulátory so spínacou technológiou nabíjania PWM nemôžu nabíjať batériu v bode maximálneho výkonu, takže nemôžu ťažiť s maximálnej energie, ktorú FV sústava poskytuje, ale solárny regulátor s technológiou sledovania bodu maximálneho výkonu (MPPT) sa fixuje na tento bod za účelom získania maximálnej energie a jej prenos do batérie. Algoritmus MPPT naša spoločnosť neustále porovnáva a nastavuje prevádzkové body v snahe lokalizovať bod maximálneho výkonu sústavy. Proces sledovania je úplne automatický a nevyžaduje žiadne užívateľské nastavenia. Ako vidieť na obrázku 1-2, krivka je tiež charakteristickou pre krivku sústavy, MPPT technológia zvýši nabíjací prúd batérie prostredníctvom sledovania MPP. Pokiaľ budeme predpokladať 100% účinnosť premeny solárneho systému, platí nasledujúci vzorec: Príkon (PPV)= Výstupný výkon (PBat) Vstupné napätie (VMpp) *vstupný prúd (IPV) = Napätie batérie (VBat) *Prúd batérie (IBat) 4

7 Za normálnych okolností je VMpp vyšší ako VBat, vďaka princípu zachovania energie, IBat je vždy vyšší ako IPV. Čím vyšší je nesúlad medzi VMpp a VBat, tým vyšší je nesúlad medzi IPV a IBat. Čím vyšší je nesúlad medzi sústavou a batériou, tým väčšie je zníženie účinnosti premeny systému, takže účinnosť premeny regulátora je v FV systéme zvlášť dôležitá. Obrázok 1-2 zobrazuje krivku bodu maximálneho výkonu. Farebná oblasť je rozsah nabíjania tradičného solárneho nabíjacieho regulátora (Režim nabíjania PWM). Môže zjavne stanoviť, že režim MPP môže zlepšiť využitie zdrojov solárnej energie. Podľa nášho testu môže regulátor MPPT zvýšiť účinnosť o 20%-30% v porovnaní s regulátorom PWM. (Hodnota môže kolísať vzhľadom k okolitým vplyvom a strate energie). Obrázok 1-2 Maximálny bod výkonu na krivke V skutočnom použití sa môže vďaka zatieneniu mrakov, stromom a snehom objaviť niekoľko MPP, ale v skutočnosti je tu iba jeden skutočný bod maximálneho výkonu. Ako znázorňuje obrázok 1-3 nižšie: Obrázok 1-3 Krivka s niekoľkými MPP 5

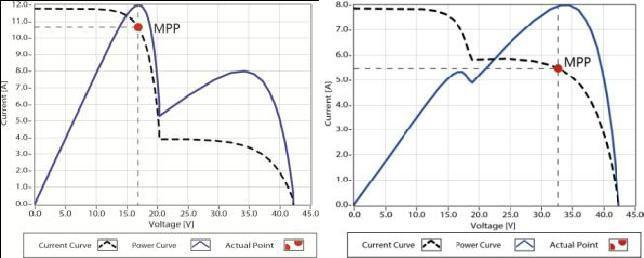

8 Pokiaľ program nefunguje po objavení niekoľkých MPP správne, systém nebude fungovať v reálnom bode maximálneho výkonu, čím môže dôjsť k vyplytvaniu väčšiny zdrojov solárnej energie a môže dôjsť k závažnému ovplyvneniu normálneho chodu systému. Typický algoritmus MPPT navrhnutý našou spoločnosťou môžete sledovať skutočný MPP rýchlo a presne, zlepšovať využitie sústavy a vyvarovať sa plytvaniu. 1.5 Nabíjacie kroky Regulátor má tri fázy algoritmu nabíjania batérie (objemové nabíjanie, konštantné nabíjanie a plávacie nabíjanie) pre rýchle, účinné a bezpečné nabíjanie batérie. A) Objemové nabíjanie Obrázok 1-4 Krivka fázy nabíjania batérie V tejto fáze doposiaľ nedosiahlo napätie batérie konštantnú hodnotu (zvýšené alebo vyrovnávacie nabíjanie), regulátor funguje v režime konštantného prúdu a dodáva do batérií svoj maximálny prúd (Nabíjanie MPPT). B) Konštantné nabíjanie Keď napätie dosiahne hodnotu konštantného napätia, regulátor bude fungovať v režime konštantného nabíjania. Tento proces už nie je nabíjaním MPPT a nabíjací prúd medzitým postupne klesá, proces nie je nabíjaním MPPT. Konštantné nabíjanie má 2 fázy, vyrovnávaciu a zvýšenú. Tieto dve fázy nie sú prevádzané konštantne v procese plného nabíjania, aby sa predišlo zrážaniu plynov alebo prehrievaniu batérie. 6

9 Zvýšené nabíjanie Zvýšená fáza prebieha štandardne 2hodiny, užívateľ môže upraviť konštantnú dobu a podľa potreby nastaviť hodnotu zvýšeného napätia. Fáza sa používa k tomu, aby sa predišlo zahrievaniu batérie a nadmernému úniku plynov. Vyrovnávacie nabíjanie Varovanie: Riziko výbuchu! Vyrovnávanie zaplavenej batérie vytvára výbušné plyny, takže sa odporúča zaistiť ventiláciu obalu batérie. Upozornenie: Poškodenie zariadenia! Vyrovnávanie môže zvýšiť napätie batérie na úroveň, ktorá môže poškodiť citlivé zaťaženie DC. Potvrďte, že všetky prípustné vstupné napätia sú o 11% vyššie ako nastavená hodnota napätia pre vyrovnávacie nabíjanie. Upozornenie: Poškodenie zariadenia! Prebitie a nadmerné zrážanie plynov môže poškodiť dosky batérie a aktivovať oddeľovanie materiálu na nich. Príliš vysoké vyrovnávacie napätie alebo príliš dlhé nabíjanie môže spôsobiť poškodenie. Starostlivo skontrolujte konkrétne požiadavky na batériu používanú v systéme. Niektoré tipy batérií pravidelne ťažia z vyrovnávacieho nabíjania, ktoré je schopné premiešať elektrolyt, vyrovnať napätie batérie a uskutočniť chemickú reakciu. Vyrovnávacie nabíjanie zvyšuje napätie batérie vyššie, ako je štandardné napätie, čím sa elektrolyt batérie mení na plyn. Regulátor vyrovná batériu každý 28. deň v mesiaci. Konštantná vyrovnávacia doba je minút. Pokiaľ nie je vyrovnávanie prevedené jednorázovo, doba vyrovnávacieho dobíjania sa nahromadí, dokým nebude nastavený čas vyrovnávania splnený. Vyrovnávacie nabíjanie a zvýšené nabíjanie nie sú prevádzané konštantne v procese plného nabíjania, aby sa predišlo zrážaniu plynov alebo prehrievaniu batériu. POZNÁMKA: 1) Vďaka okolitým vplyvom alebo pracovnej záťaže nemusí byť napätie batérie stále konštantné. Regulátor bude hromadiť a počítať dobu práce s konštantným napätím. Keď nahromadená doba dosiahne 3 hodín, režim nabíjania sa zmení na plávacie nabíjanie. 2) Pokiaľ nedôjde k úprave času regulátora, regulátor prevedie vyrovnávacie nabitie batérie jeden krát za mesiac na základe vnútorného času. 7

10 C) Plávacie nabíjanie Po fáze konštantného napätia zníži regulátor nabíjací prúd na nastavenú hodnotu plávajúceho napätia. V tejto fáze už nebudú prebiehať chemické reakcie a celý nabíjací prúd sa premení na teplo a plyn. Následne regulátor zníži napätie na plávaciu fázu a bude nabíjať s nižším napätím a prúdom. Zníži teplotu batérie a zabráni splynovaniu a po rovnakú dobu bude batériu mierne nabíjať. Účelom plávajúcej fázy je kompenzovať spotrebu energie spôsobenou vlastnou spotrebou a malou záťažou celého systému pri súčasnom zachovaní celkovej úložnej kapacity batérie. Vo fáze plávajúceho nabíjania môže zaťaženie získať zo solárneho panela takmer celý výkon. Pokiaľ zaťaženie prekročí výkon, regulátor už nebude schopný udržať napätie batérie vo fázy plávajúceho nabíjania. Pokiaľ napätie batérie zostane pod dobíjacím napätím, systém opustí fázu plávajúceho nabíjania a vráti sa do fázy objemového nabíjania. 8

11 2 Pokyny na inštaláciu 2.1 Obecné poznámky k inštalácii Pred inštaláciou si prečítajte návod k inštalácii, aby ste sa oboznámili s jednotlivými inštalačnými krokmi. Pri inštalácii batérií, zvlášť olovených batérií plnených kyselinou, postupujte veľmi opatrne. Noste ochranu očí a majte k dispozícii čerstvú vodu na opláchnutie a umytie pri prípadnom kontakte s kyselinou z batérie. Uchovávajte batériu z dosahu kovových predmetov, ktoré by mohli spôsobiť jej skratovanie. Z batérie môžu pri nabíjaní vychádzať výbušné plyny, a preto zaistite behom nabíjania správnu ventiláciu. Odporúčame gélové, uzatvorené alebo zaplavené batérie. Pri ostatných druhoch sa poraďte s výrobcom batérie. Pokiaľ je montáž prevádzaná do obalu, dôrazne odporúčame zaistiť vetranie. Nikdy neinštalujte regulátor do uzatvoreného obalu so zaplavenými batériami! Výpary z batérie môžu naleptať a ničiť obvody regulátora. Voľné napájacie pripojenia a hrdzavé káble môžu mať za následok vyššie teploty, ktoré môžu spôsobiť roztavenie izolácie vodičov, spálenie okolitých materiálov či dokonca požiar. Zaistite tesné spojenia a použite káblové svorky k zaisteniu káblov a zabráneniu ich kývaniu v mobilných aplikáciách. Pripojenie batérie môže byť vodičom pripojenej k jednej batérii alebo sade batérií. Nasledujúce pokyny sa týkajú jednej batérie, ale predpokladá sa, že pripojenie batérie môže byť prevedené buď k jednej batérii, alebo k sade batérií. Niekoľko rovnakých modelov regulátora možno nainštalovať paralelne k sade batérií, aby sa dosiahol vyšší nabíjací prúd. Každý regulátor musí mať svoj vlastný solárny modul (moduly). Vyberte systémové káble podľa hustoty prúdu 5A/mm 2 alebo menšie v súlade s článkom 690 národného elektrického zákona, NFPA Zapojenie FV panelov Sériové pripojenie (reťazec) fotovoltaických modulov Ako základná súčasť FV systému môže byť regulátor vhodný pre rôzne tipy FV modulov a môže tak maximalizovať premenu slnečnej energie na elektrickú energiu. Podľa napätia otvoreného obvodu (V oc) a maximálneho napätia bodu napájania (V Mpp) regulátor MPPT možno spočítať kombináciu rôznych tipov FV modulov. Nižšie uvedená tabuľka slúži iba ako informatívna. 9

12 Tracer1206A: Napätie systému 36cell Voc<23V MAX. Najle pšie MAX. 48cell Voc<31V 54cell Voc<34V Najle pšie MAX. Najlepšie 60cell Voc<38V MAX. Najlepšie 12V V Napätie systému 72cell Voc<46V 96cell Voc<62V Modul s tenkou fóliou Voc>80V MAX. Najlepšie MAX. Najlepšie 12V V Tracer1210A/Tracer2210A/Tracer3210A/Tracer4210A: 36cell 48cell 54cell Voc<23V Voc<31V Voc<34V Napätie systému MAX. Najle pšie MAX. Najle pšie MAX. Najlepšie 60cell Voc<38V MAX. Najlepšie 12V V Napätie systému 72cell Voc<46V 96cell Voc<62V MAX. Najlepšie MAX. Najlepšie Modul s tenkou fóliou Voc>80V 12V V POZNÁMKA: Vyššie uvedené hodnoty parametrov sú vypočítané podľa štandardných testovacích podmienok (STC):Intenzita ožiarenia 1000W/m 2, Teplota modulu 25,Vzdušná masa 1.5. Max. výkon FV sústavy Tento MPPT regulátor má obmedzujúcu funkciu nabíjacieho prúdu. Nabíjací prúd bude obmedzený v rámci menovitého rozsahu, a preto bude regulátor nabíjať batériu menovitým nabíjacím výkonom, aj keď bude prekročený príkon FV. Skutočný prevádzkový výkon FV sústavy odpovedá nižšie uvedeným podmienkam: 1) skutočný výkon FV sústavy menovitý nabíjací výkon regulátora, regulátor nabíja batériu v skutočnom bode maximálneho výkonu. 2) skutočný výkon FV sústavy> menovitý nabíjací výkon regulátora, regulátor nabíja batériu pri menovitom výkone. 10

13 Pokiaľ je výkon FV sústavy vyšší ako menovitý výkon regulátora, doba nabíjania batérie pri menovitom výkone bude dlhšia a pre výnos batérie bude potrebné viac energie. VAROVANIE: Regulátor bude poškodený, pokiaľ bude skutočný prevádzkový výkon FV trikrát vyšší ako menovitý nabíjací výkon regulátora! VAROVANIE: Regulátor bude poškodený, keď je obrátená polarita FV sústavy a skutočný prevádzkový výkon FV rady 1,5krát vyšší ako menovitý nabíjací výkon! Keď má FV sústava správnu polaritu, skutočný prevádzka FV sústavy NESMIE prekročiť trojnásobok menovitého nabíjacieho výkonu, keď má FV sústava obrátenú polaritu, skutočný prevádzkový výkon NESMIE prekročiť 1,5 násobok. Pre správne použitie nahliadnite do nižšie uvedenej tabuľky: Model Menovitý nabíjací prúd Menovitý nabíjací výkon Max. výkon FV sústavy Max. napätie FV otvoreného obvodu 130W/12V 390W/12V 46V 1 Tracer1206A 10A 260W/24V 780W/24V 60V2 130W/12V 390W/12V Tracer1210A 10A 260W/24V 780W/24V 260W/12V 780W/12V Tracer2210A 20A 92V 1 520W/24V 1560W/24V 390W/12V 1170W/12V 100V 2 Tracer3210A 30A 780W/24V 2340W/24V 520W/12V 1560W/12V Tracer4210A 40A 1040W/24V 3120W/24V 1 Pri teplote prostredia Pri minimálnej prevádzkovej teplote prostredia. 2.3 Veľkosť vodičov Metódy elektroinštalácie a inštalácie musia spĺňať všetky požiadavky národného a miestneho zákona. FV veľkosť vodičov Pretože sa výkon FV sústavy môže líšiť z dôvodov veľkosti FV modulu, metódy pripojenia alebo uhlu slnečného žiarenia, maximálna veľkosť vodičov sa dá vypočítať podľa Isc FV sústavy. Vid hodnota Isc v špecifikácii FV modulu. Keď sú FV moduly zapojené sériovo, Isc sa rovná Isc FV modulu. Keď sú FV moduly zapojené paralelne, Isc sa rovná súčtu Isc FV modulu. FV sústava nesmie prekročiť maximálny FV vstupný prúd, vid nižšie uvedená tabuľka: 11

14 Model Max. FV vstupný prúd Max. veľkosť FV vodičov (mm 2 /AWG) Tracer1206A Tracer1210A 10A 4/12 Tracer2210A 20A 6/10 Tracer3210A 30A 10/8 Tracer4210A 40A 16/6 POZNÁMKA: Keď sú FV moduly zapojené sériovo, napätie otvoreného obvodu FV sústavy nesmie prekročiť 46 V (pre model Tracer1206A) alebo 92 V (pre model Tracer**10A) (25 ). Veľkosť Vodiča batérie a záťažového vodiče Veľkosť vodiča batérie a záťažového vodiča musí odpovedať menovitému prúdu, vid nižšie uvedené referenčné veľkosti: Veľkosť Menovitý Menovitý Veľkosť vodiča Model nabíjací vybíjací batérie záťažového prúd prúd (mm 2 vodiča /AWG) (mm 2 /AWG) Tracer1206A 10A 10A 4/12 4/12 Tracer1210A Tracer2210A 20A 20A 6/10 6/10 Tracer3210A 30A 30A 10/8 10/8 Tracer4210A 40A 40A 16/6 16/6 POZNÁMKA: Veľkosť vodiča je iba informatívna: Pokiaľ je medzi FV sústavou a regulátorom alebo medzi regulátorom a batériou veľká vzdialenosť, možno použiť väčšie vodiče za účelom zníženia poklesu napätia a zlepšenia výkonnosti. 2.4 Montáž UPOZORNENIE: Regulátor vyžaduje, aby nad ním a pod ním bolo kvôli správnemu prúdeniu vzduchu minimálne 150 mm voľného priestoru. Pokiaľ je montáž prevádzaná do obalu, dôrazne odporúčame zaistiť vetranie. VAROVANIE: Riziko výbuchu! Nikdy neinštalujte regulátor do uzatvoreného obalu so zaplavenými batériami! Neinštalujte ich do stiesnených priestorov, kde sa môžu hromadiť výpary z batérie. VAROVANIE: Riziko úrazu elektrickým prúdom! Pri manipulácii so solárnou elektroinštaláciou postupujte opatrne. Solárna FV sústava môže pri slnečnom žiarení vytvárať napätie otvoreného obvodu presahujúceho 100 V. Venujte tomu patričnú pozornosť. 12

15 Obrázok 2-1 Montáž 1) Pripojte súčasti k regulátoru nabíjania podľa postupu uvedeného vyššie a venujte náležitú pozornosť označenia + a -. Behom inštalácie nezapínajte poistku. Pri odpájaní systému bude poradie opačné. 2) Po inštalácii preveďte napájanie do regulátora a skontrolujte zapnutie LCD displeja. Pokiaľ nie je zapnutý, prejdite na kapitolu 4. Vždy najprv pripojte batériu, aby mohol regulátor rozpoznať systémové napätie. 3) Poistka batérie by mala byť nainštalovaná čo najbližšie k batérii. Doporučená vzdialenosť je do 150 mm. 4) Regulátor rady Tracer A má kladné uzemnenie. Akékoľvek kladné pripojenie solárneho modulu, zaťaženie alebo batérie môže byť uzemnené. UPOZORNENIE: Pokiaľ nepoužijete RTS, teplota batérie bude nastavená na pevnú hodnotu 25 ºC. UPOZORNENIE: Pripojte menič napätia vždy priamo k batérii a nikdy priamo k regulátoru. 13

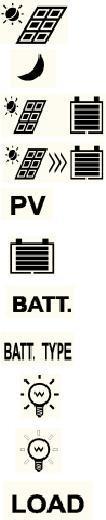

16 3 Prevádzka 3.1 Ovládanie Tlačidlo Tlačidlo SELECT (voľba) ENTER tlačidlo 3.2 LCD displej Funkcia Prechádzanie rozhrania Nastavenie parametrov ZAP/VYP zaťaženie Mazanie chyby Vstup do režimu Set (Nastavenie) Uloženie dát Status Obrázok 3-1 LCD Položka Ikona Status Deň Noc FV Bez nabíjania Nabíjanie FV napätie, prúd, výkon Kapacita batérie, pri nabíjaní Batéria Napätie batérie, prúd, teplota Typ batérie Zaťaženie ZAP Zaťaženie Zaťaženie VYP Napätie, prúd zaťaženia, režim zaťaženia 14

17 Indikácie poruchy Status Ikona Popis Batéria príliš vybitá Prepätie batérie Nadmerná teplota batérie Porucha zaťaženia Úroveň nabitia batérie je zobrazovaná ako nízka, rámček batérie bliká, ikona chýb bliká Úroveň nabitia batérie je zobrazovaná ako plná, rámček batérie bliká, ikona chýb bliká Úroveň nabitia batérie zobrazuje aktuálnu hodnotu, rám batérie bliká Preťaženie 1, Skrat zaťaženia 1 Keď záťažový prúd dosiahne krát krát, krát a krát viac, ako je normálna hodnota, regulátor automaticky vypne zaťaženie za 50 s, 30 s, 10 s a resp. 2 s. Prechádzanie rozhrania POZNÁMKA: Pri nulovej obsluhe bude rozhranie automaticky cyklovať, ale nasledujúce dve rozhrania sa nezobrazia. Nulovanie kumulatívneho výkonu: V rozhraní FV výkonu stlačte tlačidlo ENTER a podržte ho po dobu 5 s. Nastavená hodnota začne blikať. Znovu stlačte tlačidlo ENTER, hodnotu vymažte. Nastavenie teploty jednotky: V rozhraní teploty batérie stlačte tlačidlo ENTER a podržte ho po dobu 5 s za účelom zapnutia. 15

18 3.3 Natavenie parametrov Nastavenie režimu zaťaženia V nižšie uvedenom rozhraní nastavte režimy zaťaženia. Prevádzkové kroky: V rozhraní nastavenia režimu zaťaženia stlačte tlačidlo ENTER a podržte ho po dobu 5 s, pokým číslo nezačne blikať. Následne stlačte tlačidlo SELECT pre nastavenie parametrov a pre potvrdenie stlačte tlačidlo ENTER. ~ Čas 1 Čas 2 ZAP/VYP svetla Neaktívny Zaťaženie sa zapne na 1 Zaťaženie sa zapne na 1 hodinu od západu slnka hodinu pred východom slnka Zaťaženie sa zapne na 2 Zaťaženie sa zapne na 2 hodiny od západu slnka hodiny pred východom slnka Zaťaženie sa zapne na 3~13 Zaťaženie sa zapne na 3~13 ~ hodín od západu slnka hodín pred východom slnka Zaťaženie sa zapne na 14 Zaťaženia sa zapne na 14 hodín od západu slnka hodín pred východom slnka Zaťaženie sa zapne na 15 Zaťaženie sa zapne na 15 hodín od západu slnka hodín pred východom slnka Testovací režim Manuálny režim (Predvolené zaťaženie ZAP) Neaktívny Neaktívny POZNÁMKA: Nastavte ZAP/VYP svetla, testovací režim a manuálny režim pomocou časovača 1. časovač 2 bude neaktívny a zobrazí 2 n. Nastavenie parametrov Obrázok 3-2 Nastavenie obsluhy 16

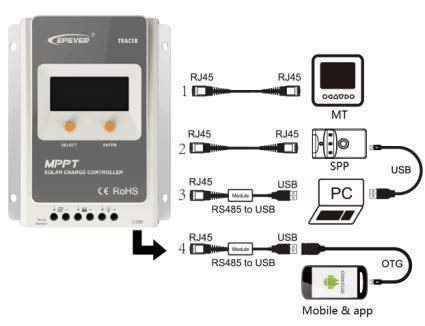

19 Štyri spôsoby konfigurácie regulátora: 1) Externý displej, MT50 ( Použite štandardný sieťový kábel, model: CC-RS485- RS U-MT ktorý je súčasťou displeja). 2) Programátor super parametrov, SPP-02(Použite štandardný krútený sieťový kábel, model: CC-RS485-RS U). Jedno tlačidlová ľahká konfigurácia a použitie hromadného nastavenia. 3) Softvér nastavenia monitoringu PC Solar Station Monitor (Použite kábel USB do RS485: CC-USB-RS U). VAROVANIE: NEKOMUNIKUJTE s počítačom pomocou sieťového káblu, inak dôjde k poškodeniu súčastí regulátora. Nižšie je uvedená definícia kolíkov rozhrania RJ45: Kolíky Definícia 1 Výstup napájania +5V 2 Výstup napájania +5V 3 RS-485-B 4 RS-485-B 5 RS-485-A 6 RS-485-A 7 Uzemnenie 8 Uzemnenie VAROVANIE: Rozhranie RJ45 môže byť pripojené iba k produktom našej spoločnosti alebo ovládané kvalifikovaným technikom. (Napätie rozhrania RJ45 je 5 V a prúd je 50 ma) 4) Mobilná aplikácia (Použite kábel USB do RS485: CC-USB-RS U a kábel OTG: OTG-12CM). 17

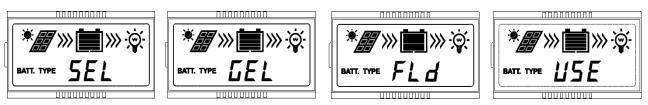

20 3.4 Typ batérie Prevádzkové kroky V rozhraní napätia batérie dlhšie stlačte tlačidlo ENTER a vstúpte do rozhrania Nastavenia typu batérie. Po výbere typu batérie stlačením tlačidla SELECT počkajte 5 sekúnd alebo opätovným stlačením tlačidla ENTER môžete vykonať úpravu. Typ batérie 1 Uzavretá (SEL) 2 Gélová (GEL) 3 Zaplavená (FLD) 4 Užívateľská (USE) (možno nastaviť pomocou externého displeja MT50 a počítačového softwaru Solar Station Monitor ) Parametre napätia batérie (Parametre sú pre 12 V systém pri teplote 25, pre napätie 24 V použite dvojnásobnú hodnotu.) Nastavenie nabíjania batérie Uzatvorená Gélová Zaplavená Užítateľská Odpojovacie napätie pri prepätí 16.0V 16.0V 16.0V 9~17V Medzné napätie batérie 15.0V 15.0V 15.0V 9~17V Napätie obnovenia pripojenia pri prepätí 15.0V 15.0V 15.0V 9~17V Vyrovnávacie nabíjacie 14.6V 14.8V 9~17V nabíjanie Vyššie nabíjacie napätie 14.4V 14.2V 14.6V 9~17V Plávacie nabíjacie napätie 13.8V 13.8V 13.8V 9~17V Vyššie nabíjacie napätie 13.2V 13.2V 13.2V 9~17V pri obnovení pripojenia Nízke napätie pri 12.6V 12.6V 12.6V 9~17V obnovení pripojenia Výstražné obnovovacie napätie pri podpätí 12.2V 12.2V 12.2V 9~17V Výstražné napätie pri podpätí 12.0V 12.0V 12.0V 9~17V Odpojovacie napätie pri 11.1V 11.1V 11.1V 9~17V nízkom napätí Medzné vybíjacie napätie 10.6V 10.6V 10.6V 9~17V Trvanie vyrovnania (min.) ~180 Trvanie zvýšenia (min.) ~180 18

21 POZNÁMKA: 1) Keď je typom batérie uzatvorená, gélová, zaplavená batéria, rozsah nastavenia trvania vyrovnávania je 0 až 180 min a trvanie zvýšenia 10 až 180 min. 2) Pri úprave hodnôt parametrov v užívateľskom type batérie musia byť dodržané nasledujúce pravidlá (prednastavené továrenské hodnoty sú rovnaké ako pri uzatvorenom type) : a. Odpojovacie napätie pri prepätí > Medzné nabíjacie napätie Vyrovnávacie nabíjacie napätie Vyššie nabíjacie napätie Plávacie nabíjacie napätie > Vyššie obnovovacie nabíjacie napätie. b. Odpojovacie napätie pri prepätí > Obnovovacie napätie pri prepätí. c. Obnovovacie napätie pri nízkom napätí > Odpojovacie napätie pri nízkom napätí Vybíjacie medzné napätie. d. Výstražné obnovovacie napätie pri podpätí > Výstražné napätie pri podpätí Vybíjacie medzné napätie. e. Vyššie obnovovacie nabíjacie napätie > Vybíjacie napätie pri nízkom napätí. UPOZORNENIE: Prečítajte si užívateľskú príručku alebo kontaktujte predajné oddelenie, kde vám povedia podrobnosti k nastaveniu. 19

22 4 Ochrana, riešenie problémov a údržba 4.1 Ochrana FV nadprúd Regulátor obmedzí medzný nabíjací výkon v menovitom nabíjacom výkone. Nadrozmerná FV zostava nebude fungovať v bode maximálneho výkonu. FV skrat Keď dôjde k FV skratu, regulátor zastaví nabíjanie. Ak chcete obnoviť normálnu prevádzku, odstráňte skrat. FV prevrátená polarita Úplná ochrana proti FV prevrátenej polarite. Výsledkom bude nulové poškodenie regulátora. Ak chcete obnoviť normálnu prevádzku, pripojte krížový vodič. VAROVANIE: regulátor bude poškodený, keď je prevrátená polarita FV sústavy a skutočný prevádzkový výkon FV rady 1,5 krát vyšší ako menovitý nabíjací výkon! Prevrátená polarita batérie Úplná ochrana proti prevrátenej polarite batérie. Výsledkom bude nulové poškodenie regulátora. Ak chcete obnoviť normálnu prevádzku, opravte polaritu pripojenia. Prepätie batérie Keď napätie batérie dosiahne stanovené hodnoty napätie odpojovacieho prepätia, regulátor preruší nabíjanie batérie za účelom ochrany pred prebitím batérie. Prílišné vybitie batérie Keď napätie batérie dosiahne stanovené hodnoty napätia odpojovacieho nízkeho napätia, regulátor preruší vybíjanie batérie za účelom ochrany hĺbkového vybitia batérie. Prehriatie batérie Regulátor detekuje teplotu batérie prostredníctvom externého snímača teploty. Pokiaľ teplota batérie prekročí 65ºC, regulátor automaticky spustí ochranu proti prehriatiu za účelom zastavenia práce a obnovenia teploty pod 55 ºC. Preťaženie Pokiaľ zaťažovací prúd prekročí maximálny zaťažovací prúd o 1.05 krát, regulátor odpojí zaťaženie. Preťaženie musí byť odstránené až na zníženie zaťaženia a reštartovanie regulátora. Skrat zaťaženia Úplná ochrana pred skratovaním zaťaženia. Hneď ako zaťaženie skratuje (viac ako štvornásobok menovitého prúdu), automaticky sa spustí ochrana pred skratovaním zaťaženia. Po piatich automatických pokusoch o obnovenie zaťaženia musí byť porucha odstránená reštartovaním regulátora. Poškodený diaľkový snímač teploty Pokiaľ je snímač teploty skratovaný alebo poškodený, regulátor bude nabíjať alebo vybíjať pri predvolenej 25, aby sa predišlo poškodeniu batérie prebitím alebo prílišným vybitím. 20

23 Prehriatie regulátora Pokiaľ teplota tepelnej jímky regulátora prekročí 85, regulátor automaticky spustí ochranu proti prehriatiu a obnoví teplotu pod 75. Vysokonapäťové prechody FV je chránená pred malými vysokonapäťovými rázmi. V oblastiach náchylných na zásah bleskom s odporúča pripojiť ďalšie externé obmedzenie. 4.2 Riešenie problémov Poruchy Možné príčiny Riešenie problémov LCD displej je zhasnutý behom dňa, keď slnečné žiarenie riadne dopadá na FV moduly Odpojenie FV sústavy Potvrďte, že káblové pripojenie FV a batéria je správne a pevné Káblové pripojenie je správne, LCD nesvieti Napätie batérie je nižšie ako 9V Skontrolujte napätie batérie. Minimálne 9V napätie k Aktivácii regulátora Rozhranie bliká Napätie batérie je vyššie, ako odpojovacie napätie pri prepätí (OVD) Skontrolujte, či nie je napätie batérie príliš vysoké, a odpojte solárny modul Rozhranie bliká Rozhranie bliká Rozhranie bliká Podpätie batérie Odpojenie pri nízkom napätí batérie Preťaženie alebo skrat Výstup zaťaženia je normálny, LED kontrolka nabíjania sa po plnom nabití automaticky zmení na zelenú Regulátor automaticky odpojí výstup, LED kontrolka sa pri plnom nabití automaticky zmení na zelenú Odstráňte alebo znížte Zaťaženie a stlačte tlačidlo, Regulátor obnoví prácu po 3 sekundách 21

24 4.3 Údržba Pre čo najlepší výkon regulátora sa odporúča urobiť údržbu a nasledujúce kontroly najmenej dva krát ročne. Uistite sa, že regulátor je pevne nainštalovaný na čistom a suchom mieste. Uistite sa, že prúdeniu vzduchu okolo regulátora nič neprekáža. Z chladiča odstráňte nečistoty a drobné čiastočky. Skontrolujte všetky obnažené káble a uistite sa, že izolácia nie je poškodená, opotrebovaná trením, hmyzom alebo potkanmi atď. V prípade potreby káble opravte alebo vymeňte. Utiahnite všetky svorky. Skontrolujte voľné, poškodené alebo spálené káblové pripojenia. Skontrolujte, že LCD displej je v súlade s požiadavkami. Venujte pozornosť odstráneniu problémov alebo indikácií chýb. V prípade potreby vykonajte patričnú nápravu. Potvrďte, že všetky komponenty systému sú uzemnené pevne a správne. Potvrďte, že všetky svorky nie sú zhrdzavené, nemajú poškodenú izoláciu, nenesú známky prepálenie / zmeny farby, poškodenie vysokou teplotou. Vyhľadajte a odstráňte špinu, hmyz a koróziu. Skontrolujte a potvrďte, že bleskoistka je v dobrom stave. Vymeňte ju včas za novú aby ste zabránili poškodeniu regulátora alebo dokonca iných zariadení. UPOZORNENIE: Nebezpečenstvo úrazu elektrickým prúdom! Uistite sa, že celkové napojenie je vypnuté, než budete vyššie uvedené činnosti vykonávať, a následne postupujte podľa odpovedajúcich pokynov a činností. 22

25 5 Technické špecifikácie Elektrické parametre Položka Tracer 1206A Tracer 1210A Tracer 2210A Tracer 3210A Tracer 4210A Menovité systémové 12/24VDC Auto napätie Menovitý nabíjací prúd 10A 10A 20A 30A 40A Menovitý vybíjací prúd 10A 10A 20A 30A 40A Rozsah vstupného 8V~32V napätia batérie 60V(Tracer1206A) 100V(Tracer**10A) Max. napätie Pri minimálnej prevádzkovej teplote prostredia otvoreného 46V(Tracer1206A) obvodu FV 92V(Tracer**10A) Pri teplote 25 prostredia Rozsah napätia V BAT+2V~36V(Tracer1206A) MPP V BAT+2V~72V(Tracer**10A) 130W/12V 130W/12V 260W/12V 390W/12V 520W/12V Max. príkon PV 260W/24V 260W/24V 520W/24V 780W/24V 1040W/24V Vlastná spotreba 20mA(12V); 16mA(24V) Pokles napätia vybíjacieho 0.18V obvodu Koeficient kompenzácie -3mV/ºC/2V(Štandardne) teploty Komunikácia RS485(rozhranie RJ45) Uzemnenie Bežné kladné Ekologické parametre Ekologický Rozsah teploty LCD Rozsah pracovnej teploty prostredia* Rozsah skladovacej teploty Parameter -20 ~ ~ ~+80 Rozsah vlhkosti 95% (nekondenzujúci) Púzdro IP30 23

26 Mechanické parametre Mechanický parameter Tracer1206A Tracer1210A Tracer2210A Rozmery 172mmx139mmx44mm 220mm x154mm x 52mm Montážne rozmery 130mmx130mm 170mmx145mm Veľkosť montážneho otvoru Napájacie svorky 12AWG(4mm 2 ) 6AWG(16mm 2 ) Hmotnosť 0.6kg 1.1kg Mechanické parametre Mechanický parameter Tracer3210A Tracer4210A Rozmery 228mmx164mmx55mm 252mmx180mmx63mm Montážne rozmery 170mmx164mm 210mmx171mm Veľkosť montážneho otvoru Napájacie svorky 6AWG(16mm 2 ) 6AWG(16mm 2 ) Hmotnosť 1.2kg 1.9kg Φ5 Φ5 24

27 Konverzia účinnosti (η%) Konverzia účinnosti (η%) Príloha I Konverzné krivky účinnosti Intenzita osvetlenia: 1000W/m 2 Teplota: 25ºC Model: Tracer1206A 1. Solárny modul MPP napätia (17V, 34V) / Menovité systémové napätie (12V) 12V Krivky konverznej účinnosti % 98.00% 96.00% 94.00% 92.00% 90.00% 88.00% 86.00% 17V 34V 84.00% 20W 50W 100W 130W Nabíjací prúd (W) 2. Solárny modul MPP napätia (34V) / Menovité systémové napätie (24V) 24V Krivky konverznej účinnosti % 98.00% 96.00% 94.00% 92.00% 90.00% 88.00% 34V 86.00% 84.00% 20W 50W 100W 150W 200W 250W 300W Nabíjací prúd (W) 25

28 Konverzia účinnosti η%) Konverzia účinnosti (η%) Model: Tracer1210A Solárny modul MPP napätia (17V, 34V, 68V) / Menovité systémové napätie (12V) 12V Krivky konverznej účinnosti % 98.00% 96.00% 94.00% 92.00% 90.00% 88.00% 86.00% 17V 34V 68V 84.00% 20W 50W 100W 130W Nabíjací prúd (W) 1. Solárny modul MPP napätia (34V, 68V) / Menovité systémové napätie (24V) 24V Krivky konverznej účinnosti % 98.00% 96.00% 94.00% 92.00% 90.00% 88.00% 34V 68V 86.00% 84.00% 20W 50W 100W 150W 200W 250W 300W Nabíjací prúd (W) 26

29 20W 50W 100W 150W 200W 250W 300W 350W 400W 450W 500W 550W Konverzia Effice nc y( η%) Konverzia účinnosti (η%) Model: Tracer2210A Solárny modul MPP napätia (17V, 34V, 68V) / Menovité systémové napätie (12V) 12V Krivky konverznej účinnosti 99.00% 97.00% 95.00% 93.00% 91.00% 89.00% 87.00% 17 34V 68V 85.00% 20W 50W 100W 150W 200W 250W Nabíjací prúd (W) 1. Solárny modul MPP napätia (33V, 68) / Menovité systémové napätie (24V) 24V Krivky konverznej účinnosti 99.00% 97.00% 95.00% 93.00% 91.00% 34V 89.00% 68V 87.00% 85.00% Nabíjací prúd (W) 27

30 50W 100W 150W 200W 250W 300W 350W 400W 450W 500W 550W 600W 650W 700W 750W 800W Konverzia účinnosti η%) Konverzia účinnosti (η%) Model: Tracer3210A Solárny modul MPP napätia (17V, 34V, 68V)/ Menovité systémové napätie (12V) 12V Krivky konverznej účinnosti % 99.00% 98.00% 97.00% 96.00% 95.00% 17V 94.00% 93.00% 92.00% 91.00% 90.00% 34V 68V 50W 100W 150W 200W 250W 300W 350W 400W Nabíjací prúd (W) 1.Solárny modul MPP napätia (34V, 68V) (24V) / Menovité systémové napätie 24V Krivky konverznej účinnosti % 99.00% 98.00% 97.00% 96.00% 95.00% 94.00% 34V 93.00% 92.00% 91.00% 90.00% 68V Nabíjací prúd (W) 28

31 50W 100W 150W 200W 250W 300W 350W 400W 450W 500W 550W 600W 650W 700W 750W 800W 850W 900W 950W 1000 W Konverzia účinnosti (η%) 50W 10 0W W 0 25 W 0 W 30 0W 35 0 W 40 0 W 45 0 W 50 0 W 550 W Konverzia účinnosti (η%) Model: Tracer4210A 1. Solárny modul MPP napätia (17V, 34V, 68V) / Menovité systémové napätie (12V) 12V Krivky konverznej účinnosti 98.00% 97.00% 96.00% 95.00% 94.00% 93.00% 92.00% 91.00% 90.00% 89.00% 88.00% 87.00% 17V 34V 68V Nabíjací prúd (W) 2. Solárny modul MPP napätia (34V, 68V) Menovité systémové napätie (24V) 24V Krivky konverznej účinnosti 99.00% 98.00% 97.00% 96.00% 95.00% 94.00% 93.00% 92.00% 91.00% 90.00% 89.00% 88.00% 87.00% 34V 68V Nabíjací prúd (W) 29

32 Príloha II Rozmery Tracer1206A/Tracer1210A Rozmery (mm) 30

33 Tracer2210A Rozmery (mm) 31

34 Tracer3210A Rozmery (mm) 32

35 Tracer4210A Rozmery (mm) Konečná interpretácia priamo z príručky patrí spoločnosti EPsolar. Prípadné zmeny bez predchádzajúceho upozornenia! Číslo verzie: V1.4 33
