1 V-LIGHT Једноставно боља расвета II Индустријска зона бб, Нова Пазова Контакт:

2 Основе LED система Код конструкције ЛЕД светлосног система постоје две врсте компоненти: електронске и механичке: Електронске компоненте: LED диоде (chips): Подлежу продукционо-технички условљено осцилацијама у боји и јачини светлости, независно од њиховог произвођача. Озбиљни произвођачи врше одабир из ЛЕД-продукције ЛЕД-chips тако, да у једној серији лампи увек буду истоветна боја и светлосна моћ. Основно је проверити да ли у лампу уграђени ЛЕД-chips долазе из исте серије и егзактно исту боју светла имају: нпр. Неутрална бела 4200К. Нажалост то није случај код свих, зато увек треба проверити. Иста серија се зове SINGLE BINNINGS. Веома често (скоро увек) је то случај код произвођача из Кине. ЛЕД-chips имају различите боје светла ( К), тако да је врло видљива неједнакост боје (то је посебно непријатно када су више лампи редно монтиране). PCB-Printed Circuit Board: Најважнији део комплетне конструкције. Углавном се користе PCB-и од FR4 материјала (пластика), који нису у стању да озбиљно охладе LED чипове. Високо квалитетни произвођачи користе IMS Boards (insulated metal substrat), осим нас још само пар произвођача. Индекс репродукције БОЈЕ светла CRI: Вредност би требала да буде минимум 80, да би се боје природно приказале. Ако се CRI нигде не спомиње и ако је мањи од 80, не препоручује се. Температура боје светла шта је стварно природно? Топло бела боја је дефинисана од 2700 до 3500 Келвина. Неутрална бела боја светла је од 3500 до 5000 Келвина. Хладно бела боја светла је од 5000 до 6500 Келвина. Тачна ознака (xxxx K) увек мора да стоји на паковању. 1

3 Светлосна снага: Снага ЛЕД лампи се често упоређује са снагом неонских лампи, нпр. Замењује 50W. Снага и квалитет светла се на основу базних техничких података не могу поредити. Овде је битно да стоји колико ЛУМЕНА светлосни извор стварно даје. Снага у ватима није меродавна због различитог степена искоришћења енергије. ЛЕД driver: Избор одговарајућег напајања је веома битан при конструкцији светлосног извора јер омогућава одговарајући животни век ЛЕД чипова, који је већи од сати. Високо квалитетни ЛЕД чипови раде на константну струју (нпр. 120mA), а напон је волти. Све испод 60 волти спада под SELV-ekvivalent, значи безопасно руковање. Механичко термичке компоненте: Снага и век трајања ЛЕД лампе, најбитније, зависе од термо-менаџмента ЛЕД система. То значи колико добро се произведена топлота одводи директно са ЛЕД диоде. За то су битни IMS PCBи као и алуминијумски модул на који се PCBи монтирају. Такође је битно да лампе велике светлосне моћи имају тело од лаког метала, ако је потребно са ребрима за хлађење. Важно: О прикључењу и употреби лампи које немају ове особине треба добро размислити! По правилу, овакве лампе имају веома смањен животни век, а квалитет светла рапидно опада. 2

4 Подручје примене Државне институције Индустрија Спортски објекти ЛЕД Јавна предузећа Улична расвета Тржни центри 3

5 Зашто користити V-LIGHT ЛЕД расвету Диоде које емитују светлост (LED Light-Emitting Diode) су енергетски најефикасније и представљају технологију која се рапидно развија. V-LIGHT ЛЕД производи (светиљке) су дуготрајнији, издржљивији, и доприносе далеко бољем квалитету светла од осталих типова равете. Коришћењем високо квалитетног, енергетски ефикасног система расвете, осим што се обезбеђује удобна и визуелно пријатна радна средина у пословним објектима, утицај на финансије је вишеструк: Користећи V-LIGHT ЛЕД производе могу се смањити месечни трошкови електричне енергије за расвету до 80%. Високо квалитетни V-LIGHT производи су дуготрајни и издржљиви, што се одражава на изузетно ниске трошкове одржавања расвете. Уложили смо значајно време и ресурсе да би развили најбољу технологију осветљења, како би били у стању да испоручимо поуздана ЛЕД решења и најбоље осветљење за свако индустријско постројење, канцеларијске просторе и друге пословне објекте. Наше ЛЕД светиљке пролазе ригорозна тестирања како би Вам омогућили најбољи и најпоузданији производ. И све ово по приступачној цени. V-LIGHT светиљке су изузетно енергетски ефикасне са индексом приказа боја (CRI) већим од 80 и животним веком већим од сати (L90). Због свега овога, V-LIGHT може понудити најдужу гаранцију, 5 до 7 година. 4

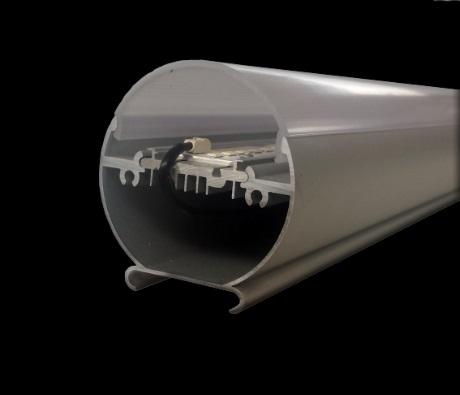

6 Основне предности Најквалитетнија европска технологија, развијена у сарадњи са швајцарским стручњацима. Екстремно ефикасна и исплатива. Огромне уштеде електричне енергије (до 80%). Једноставност уградње и одржавања (one-click систем) са великим уштедама на пољу одржавања и замене. Највиши степен квалитета (швајцарски национални сертификати А++ класе). Стандардне и променљиве вредности облика, величина и светлосних карактеристика (лумен и боја). Издржљиви и естетски материјали и компоненте, са кућиштем израђеним од једног комада екструдираног алуминијума. Значајно смањење загревања и емисија CO 2 блиска нули. Исплативост кроз умањени утрошак електричне енергије и ниску цену одржавања. 5

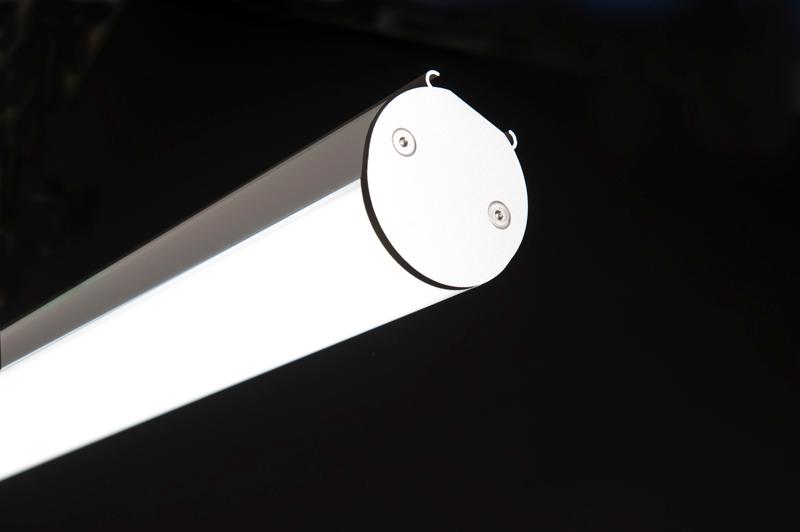

7 Производи Колекција V-LIGHT Колекција 10 има неупоредиве особине у светлосној индустрији: Ефикасност A++ класе коришћењем ЛЕД-ова до 180 лумена по вату. Најдужи радни век компоненти (> сати) Троструко тестиране врхунске, single-binning ЛЕД. Специјално дизајнирано алуминијумско кућиште и несаломиви поликарбонатни дифузори (Hooligan-proof). Постојаност боје (2-3 MacAdam) RA CRI: >80, опционо >90 Без треперења и одсјаја Тренутно укључење Високо издржљиве (отпорност на ударце, вибрације, честа укључења) 6

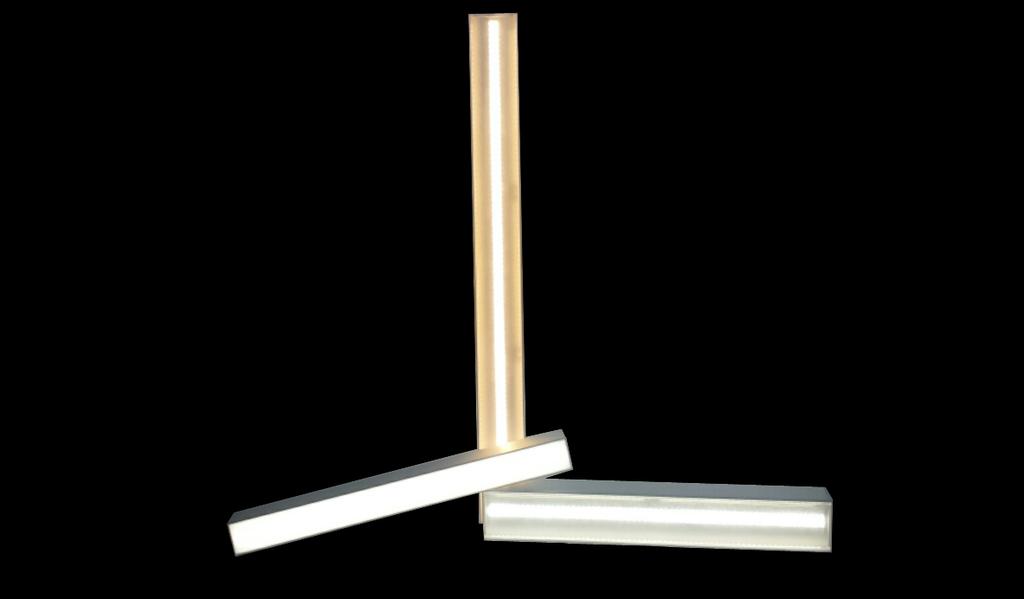

8 Производ Light triangle S10 Боја светла: Лумен: RA CRI: Напајање: Кућиште: Боја кућишта: Дужина: Висина: Ширина: Степен заштите: Угао светлости: Радна температура: Температура околине: Радни век ЛЕД: Опциони тип контроле: 3500, 4200, 5000 Келвина >80, опционо >90 230V Алуминијум Елоксирани алуминијум сребрне боје (могућ избор боја) 600, 900, 1200, 1500 mm 65 mm 90 mm IP степени -20 C to +55 C -35 C to +45 C > сати DMX512, DALI Light distribu:on Söllner curve 7

9 Производ Light triangle N10 Боја светла: Лумен: RA CRI: Напајање: Кућиште: Боја кућишта: Дужина: Висина: Ширина: Степен заштите: Угао светлости: Радна температура: Температура околине: Радни век ЛЕД: Опциони тип контроле: 3500, 4200, 5000 Келвина >80, опционо >90 230V Алуминијум Елоксирани алуминијум сребрне боје (могућ избор боја) 600, 900, 1200, 1500 mm 65 mm 55 mm IP степени -20 C to +55 C -35 C to +45 C > сати DMX512, DALI Light distribu:on Söllner curve 8

10 Производ R10 Light triangle Боја светла: Лумен: RA CRI: Напајање: Кућиште: Боја кућишта: Дужина: Висина: Ширина: Степен заштите: Угао светлости: Радна температура: Температура околине: Радни век ЛЕД: Опциони тип контроле: 3500, 4200, 5000 Келвина >80, опционо >90 230V Алуминијум Елоксирани алуминијум сребрне боје (могућ избор боја) 600, 900, 1200, 1500 mm 65 mm 55 mm IP54, IP степени -20 C to +55 C -35 C to +45 C > сати DMX512, DALI Light distribu:on Söllner curve 9

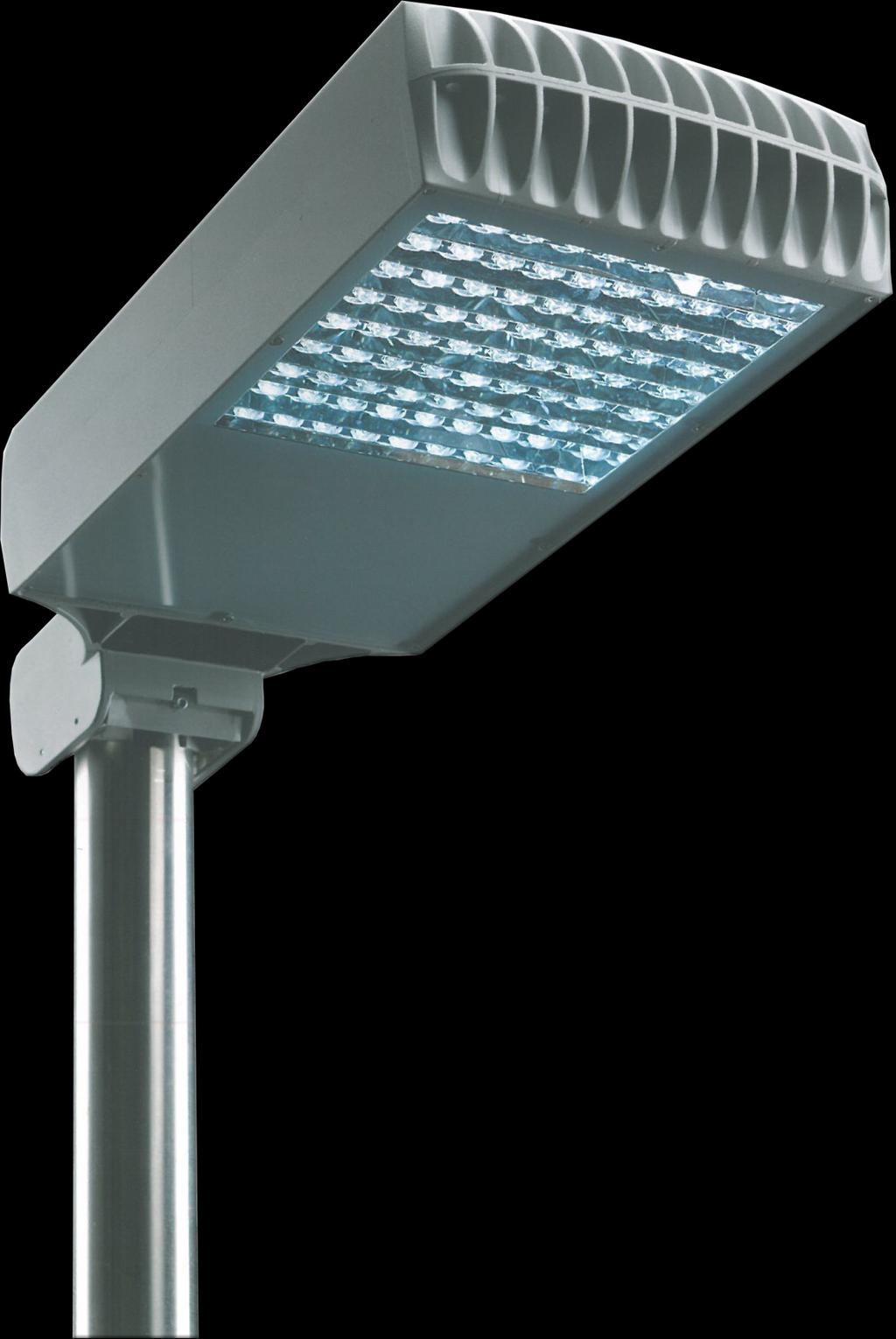

11 V- LIGHT Расвета Предности V-LIGHT ЛЕД уличних светиљки у односу на стандардне живине, натријумове и метал-халогене сијалице Уштеда електричне енергије и до 80% Највиша светлосна ефикасност коришћењем најквалитетнијих ЛЕ-диода нове генерације 180lm/W Уграђени ЛЕД драјвери врхунских перформанси Верни приказ боја (CRI > 85%) Изузетно дуг радни век ( до сати) Lumen maintenance factor L90 на сати. Могућност прилагођавања боје и интезитета светлости као и дизајна кућишта према потреби корисника. Стандардне верзије од 25W до 120W Опционе контроле (DALI, WiFi, DMX512) Без ултра љубичастог зрачења, штетних материјала и гасова, високих температура светиљки Тренутно постизање максималне осветљености Могућност потпуне управљивости мреже јавне расвете Отпорност на све временске услове 10

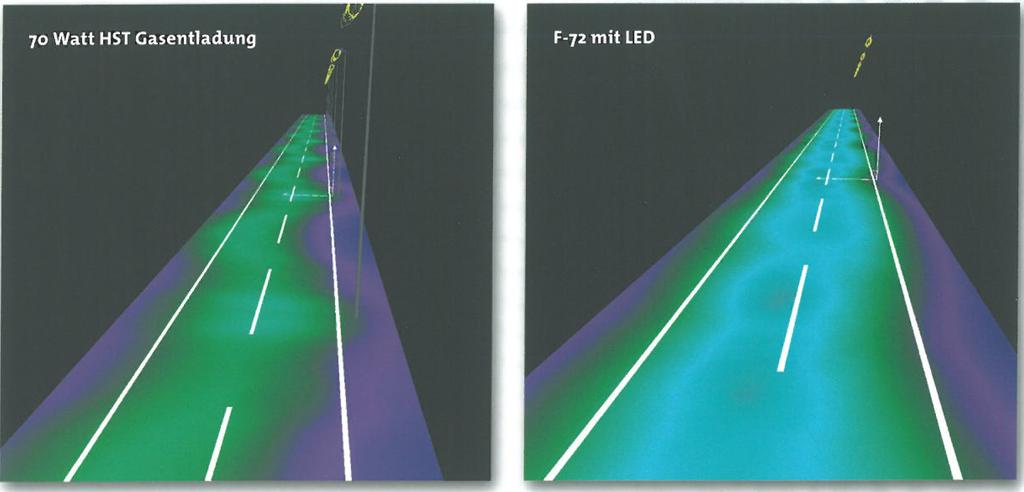

12 V- LIGHT Расвета 11

13 Упоредна табела и пример уштеде електричне енергије Живина светиљка Натрујумова светиљка Метал- халогена светиљка V- LIGHT улична светиљка Снага W Светлосна ефикасност lm/w Температура боје Kelvin > 3500 < Радни век h Индекс приказа боје (CRI) / < 70 < 60 < 75 > 80 Просечна годишња потрошња електричне енергије при раду од 11 сати дневно (100 светиљки, укупна потрошња система без реактивне енергије) kwh 110,412 / 172,645 60,225 / 110,412 60,225 / 110,412 32,120 Уштеда % 70.9 / 81,4 46,7 / ,7 / 70.9 / 12

14 Пример 1: Progge: (израда пројекта у току) - замена Пре После Примери уштеде електричне енергије Повраћај инвестиције узимајући у обзир само уштеду електричне енергије: 38 месеци Повраћај инвестиције узимајући у обзир уштеду електричне енергије са одржавањем: 33 месеца Тип светиљке Укупна потрошња активне снаге Фактор снаге cos ϕ Укупна потрошња активне снаге у периоду од 5 година Укупна потрошња реактивне снаге у периоду од 5 година (28% без компензације) Просечно увећање осветљености (зависно од позиције) Просечни пад луминозности током радног века светиљке Трошкови одржавања током периода од 5 година у односу на почетну цену лампе * Компензација реактивне енергије: Парцијално 1) 1 x FLUO Tube 58W pcs: 56 2) 2 x FLUO Tube 36W pcs: 43 3) 2 x FLUO Tube 58W pcs: 266 4) 3 x FLUO Tube 58W pcs: 54 1) 70W 2) 90W 3) 138W 4) 192W 1) LUMNIO STANDARD 10 32/800 pcs: 34 2) LUMNIO ROUND 10 32/700 pcs: 262 1) 44W 2) 37W kwh kwh kvar kvar / % 30% 0% 30-75% 0% 13

15 Пример 2: Greiner & jp packaging - замена Пре После Пример 3: Магацин / Машинска хала (2430 квадратних метара) нова инсталација Тип светиљке Укупна потрошња активне снаге Фактор снаге cos ϕ Укупна потрошња активне снаге у периоду од 5 година Просечно увећање осветљености Просечни пад луминозности током радног века светиљке Трошкови одржавања током периода од 5 година у односу на почетну цену лампе * Компензација реактивне енергије: Да 1) 3 x FLUO Tube 51W pcs: 24 2) 3 x FLUO Tube 36W pcs: 32 1) 170W 2) 130W LUMNIO STANDARD 10 40/1550 pcs: 48 57W kwh kwh 0% % 30% 0% 30-75% 0% Тип светиљке Укупна потрошња активне снаге Фактор снаге cos ϕ Укупна потрошња активне снаге у периоду од 5 година Просечни пад луминозности током радног века светиљке Трошкови одржавања током периода од 5 година у односу на почетну цену лампе Укупна цена за светиљке и потрошену електричну енергију без одржавања за период од 5 година Планирано 1) MH 400W pcs: 32 2) MH 250W pcs: 52 1) 440W 2) 277W Измењено 1) LUMNIO STANDARD 10 32/800 pcs: 62 2) LUMNIO STANDARD 10 40/1550 pcs: 70 1) 44W 2) 57W kwh kwh 17% 0% 20-45% 0% Повраћај инвестиције узимајући у обзир само уштеду електричне енергије: Повраћај инвестиције узимајући у обзир уштеду електричне енергије са одржавањем 21 Месец 18 Месеци * Компензација реактивне енергије: Да Уштеда

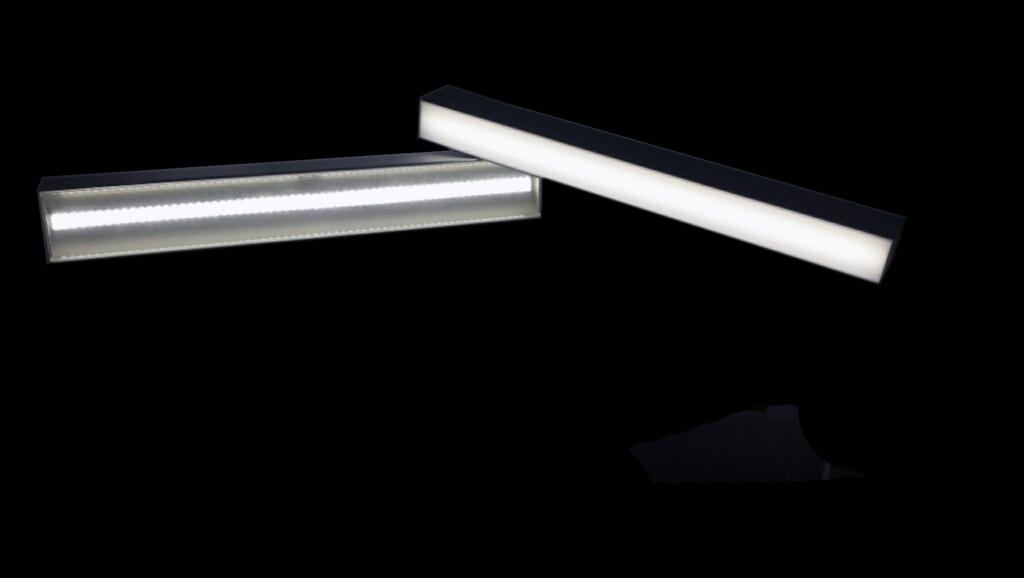

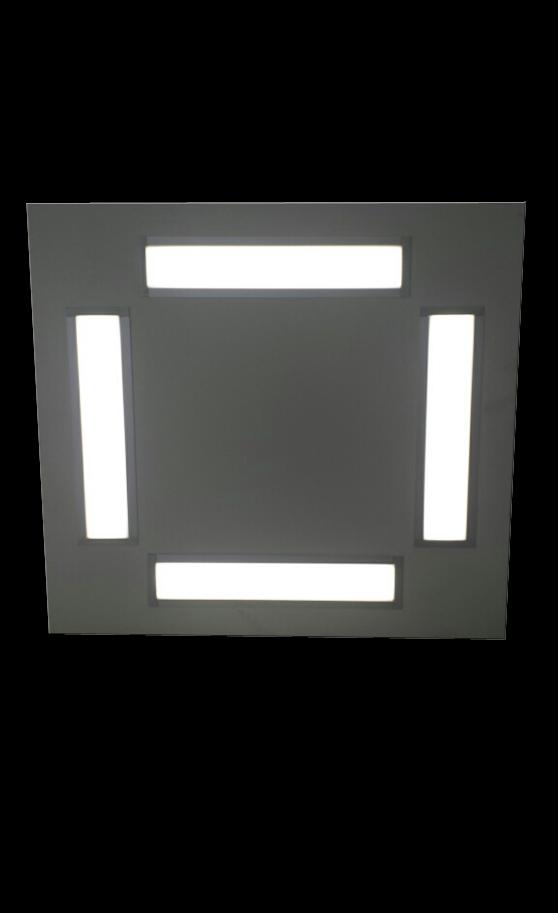

16 Производи Производња по специјалним захтевима За разлику од осталих произвођача, V-LIGHT нуди custom-built светиљке, које се разликују по: Величини (дужина, ширина и остале конструкционе потребе) Начину монтаже (надградна, уградна, висећа ) Јачини светла (могућност израде модела са више од лумена) Боји светла (у опсегу од 3500 до 6000 Келвина) Облику Наши производи направљени по специјалним захтевима су уклопиви у сваки ентеријер. 15

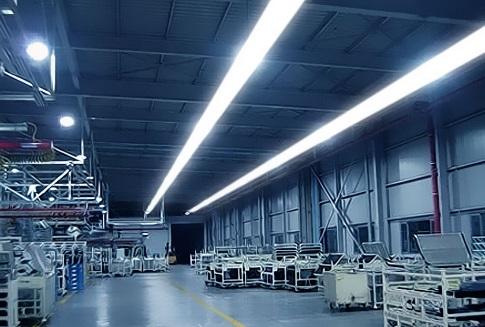

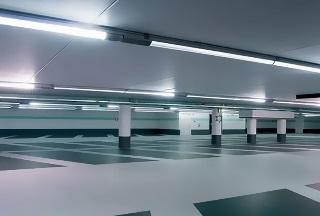

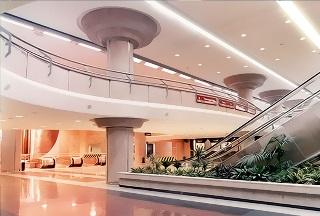

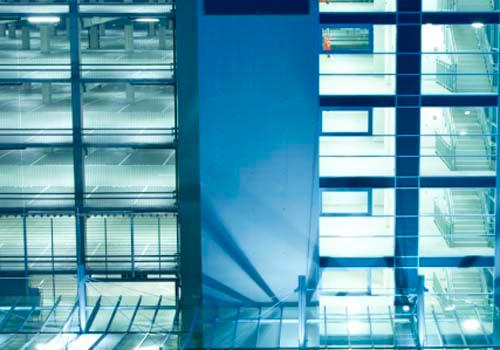

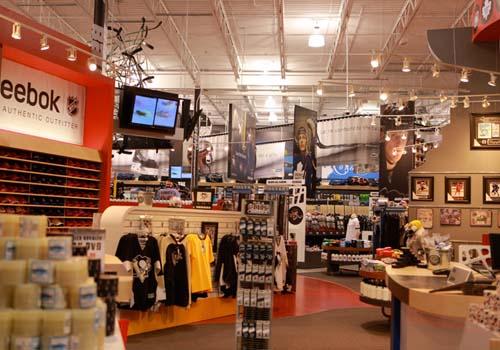

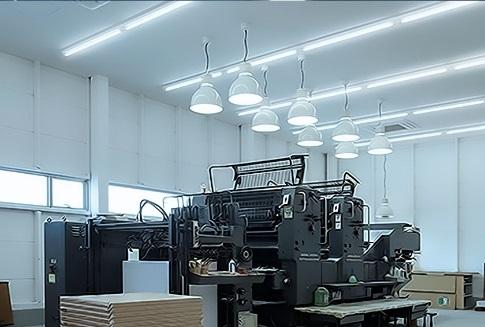

17 Подручје примене V-LIGHT вам омогућава најбоље, за посао најефикасније светлосно решење које се имплементира једноставно. Било за потребе великих, средњих или малих предузећа, великих или малих објеката, Ваш простор ће бити осветљен најбољим светиљкама које дају квалитет дневног светла. Светлост која прија људском оку и унапређује квалитет пословања, док истовремено штеди електричну енергију и нема трошкове одржавања. Office High-bay / hall Garage Outdoor / Street Storage Factory Retail Gas-Station Shopping Mall 16

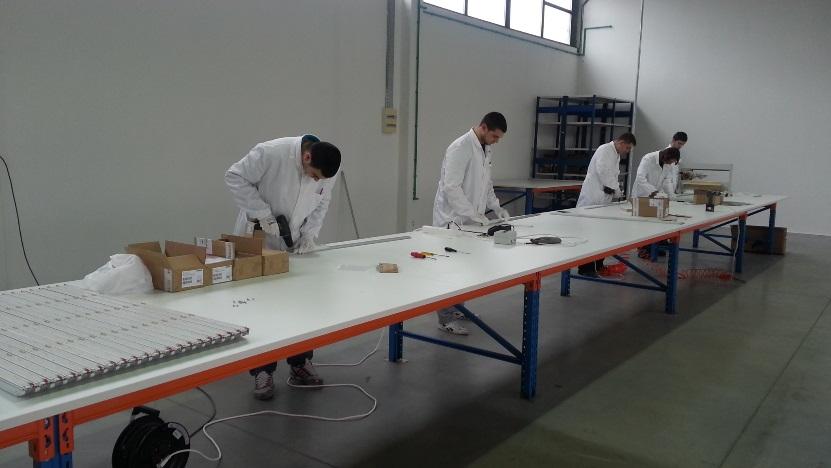

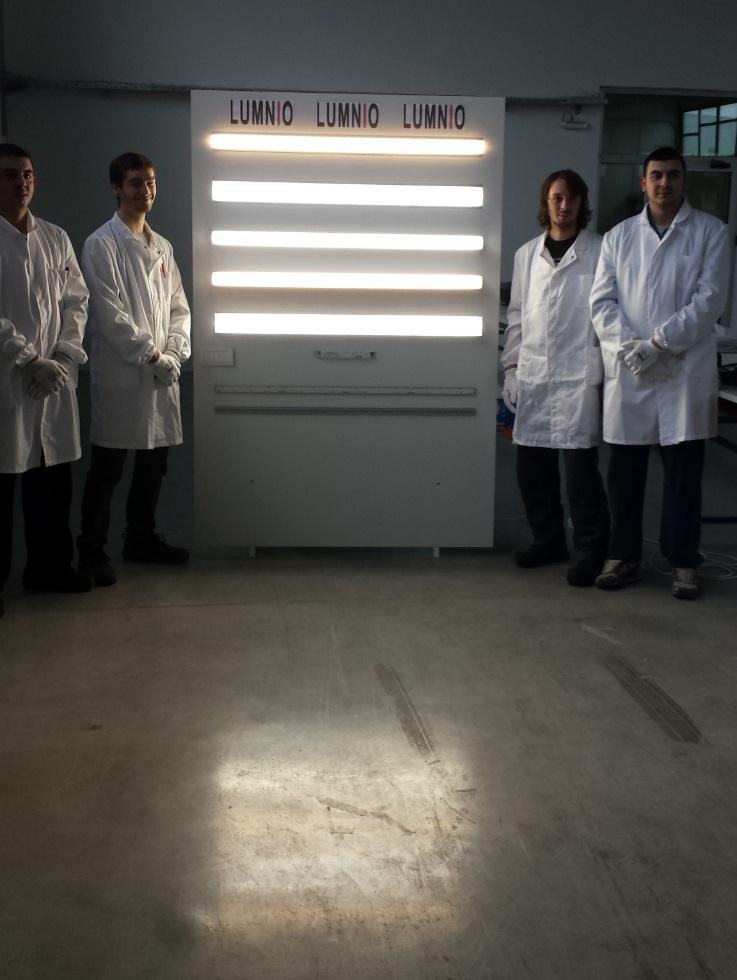

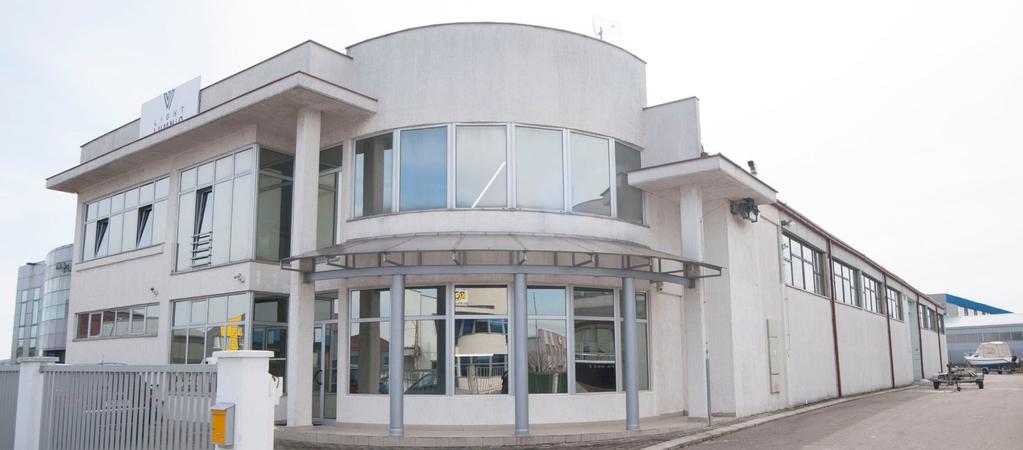

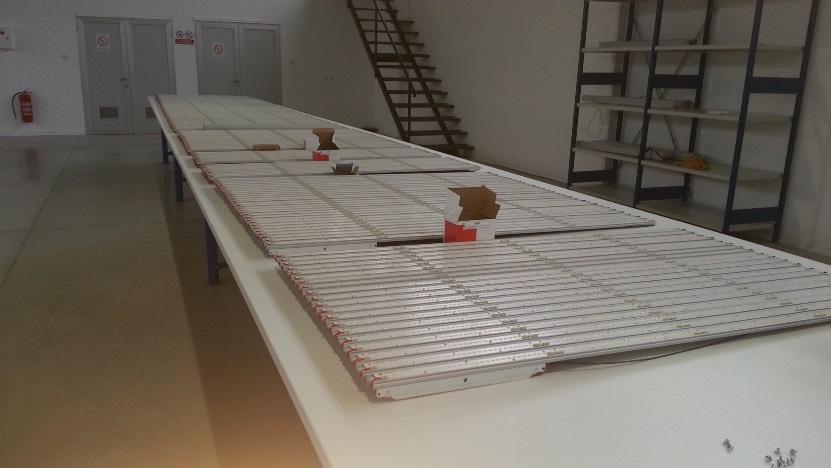

18 Производни погон Производни погон се налази у Новој Пазови у Србији. 17
