Transportna logistika i inteligentni transportni sustavi

Transcript

1 Sveučilište u Zagrebu Fakultet prometnih znanosti Poslijediplomski specijalistički studij TRANSPORTNA LOGISTIKA I MENADŽMENT Transportna logistika i inteligentni transportni sustavi prof. dr. sc. Hrvoje Gold Zagreb,

2 Sadržaj Inteligentni transportni sustavi (ITS) Modeliranje inteligentnog ponašanja ekspertni sustavi neizrazita logika, neuronske mreže, genetski algoritmi Inteligentna logistika 2

3 Inteligenti transportni sustavi 3

4 Inteligentni transportni sustavi ITS Transport i promet Telekomunikacije i informatika TELEMATIKA U PROMETU 4

5 Telekomunikacije Prijenos informacija na daljinu elektroničkim sredstvima Telefon Telefax 5

6 Informatika - Unos - Obrada - Pohrana - Predaja - Objava - Pristup - Razmjena INFORMACIJA 6

7 Telematski sustav = infrastruktura inteligentnog transportnog sustava TRANSPORT INTERNET/ INTRANET ITS WORLD WIDE WEB GIS +GPS 7

8 Logistika Menadžment Inteligencija 8

9 9

10 10

11 11

12 Prirodna i umjetna inteligencija 12

13 Inteligencija Svojstvo uspješnog snalaženja u novim situacijama Učenje na temelju iskustva Sposobnost razumijevanja problema i načina rješavanja problema Svrsishodno i prilagodljivo ponašanje u zadanim okolnostima Sposobnost učenja, razmišljanja, prilagođavanja, odlučivanja, prepoznavanja, zaključivanja, predviđanja 13

14 Umjetna inteligencija... Pojavom računala omogućen razvoj umjetnih (stručnih/ekspertnih) sustava koji prikupljaju znanje i donose zaključke i odluke slično ljudima Umjetna/Strojna inteligencija (Artificial/Machine Intelligence AI/MI) 14

15 Umjetna inteligencija Umjetni sustavi inteligentnog ponašanja Sposobnost prikupljanja i uporabe znanja Sposobnost postavljanja problema Sposobnost učenja, zaključivanja, rješavanja problema Sposobnost obrade i razmjene znanja Umjetni sustav je inteligentan ako u rješavanju spoznajnih zadataka postiže iste rezulate kao i čovjek 15

16 Inteligentni agenti... Posrednici (agenti) korisnika/vlasnika Djeluju samostalno u ime korisnika: Obrada informacija Suradnja Dogovaranje Temelje se na: tehnikama umjetne inteligencije, raspodjeljenom programiranju, internet tehnologijama, mobilnim komunikacijama 16

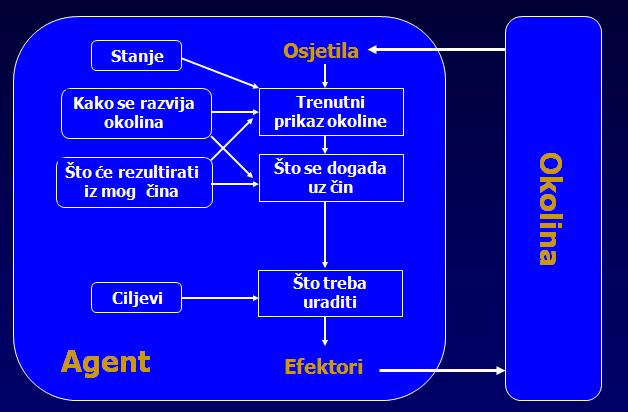

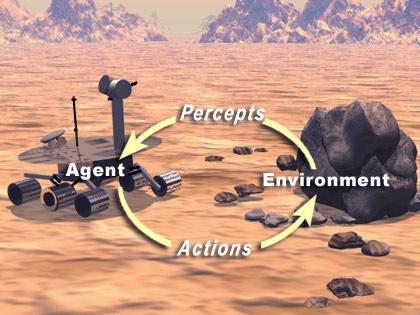

17 Inteligentni agenti PODRAŽAJI AGENT OKOLINA ODZIVI 17

18 Područja umjetne inteligencije Sustavi za potporu u odlučivanju Ekspertni sustavi Inteligentno pretraživanje podataka Formalizmi i metode prikaza znanja Rješavanje problema i metode pretraživanja Učenje korištenjem primjera Razumijevanje i obrada prirodnih (i umjetnih) jezika Automatsko programiranje Računalni vid, raspoznavanje uzoraka i analiza scene Približno računanje (umjetne neuronske mreže, genetski algoritmi, neizrazita logika) Robotika 18

19 Integracija inteligentnih sustava Sutavi temeljeni na pravilima Neizrazita (fuzzy) logika računanje sa riječima koristi neizrazite, približne vrijednosti koje opisuju značenja, način zaključivanja i odlučivanja Umjetne neuronske mreže uče na temelju iskustva i modificiraju postojeća ili proizvode nova pravila Evolucijski sustavi zasnovani na modelima prirodne selekcije i genetika Hibridni sustavi 19

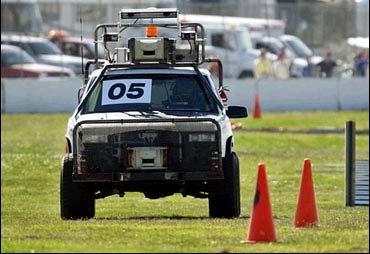

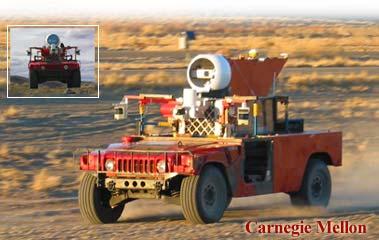

20 Nagrada USD PRIMJERI SAMOSTALNIH INTELIGENTINH VOZILA DARPA Grand Challenge Robot Vehicle Race 2004 ~ 230 km ~ GPS Najdulji prijeđeni put Sandstorm ~ 12 km 20

21 ~ 210 km Prijavljeno 195 Započelo 23 Stanley H1ghlander Sandstorm DARPA Grand Challenge Robot Vehicle Race 2005 Stiglo na cilj: 5 vozila Stanley - Stanford 30 km/h 6:54h Nagrada USD 21

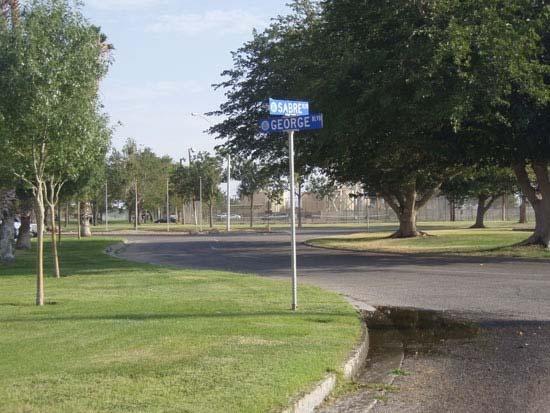

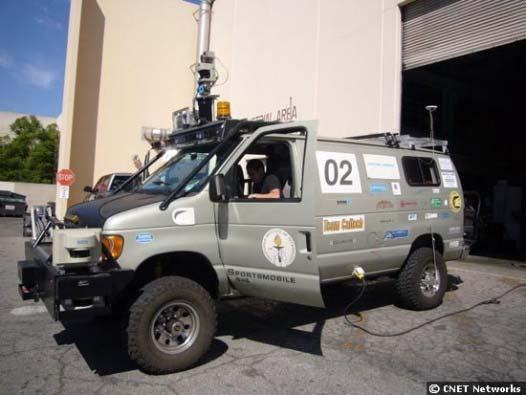

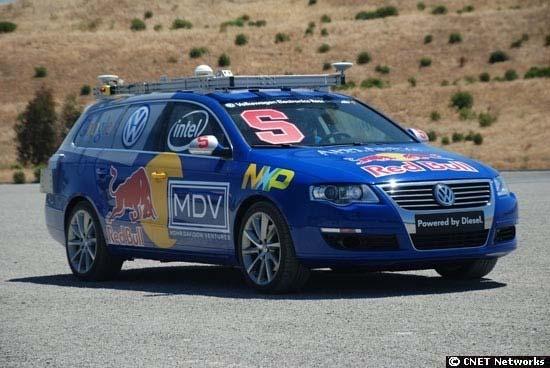

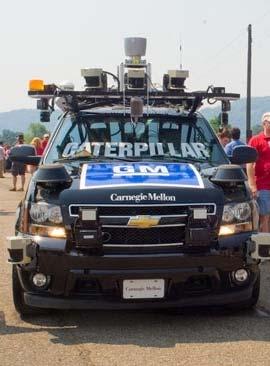

22 DARPA 3rd Grand Challenge Urban Challenge November km gradske vožnje, za < 6 sati, poštujući prometna pravila 1. mjesto Chevy Tahoe 4:10:20 4 vozila za < 4 sata 6 vozila stiglo na cilj Nagrada za 1. mjesto 22 CMU USD

23 - Ekspertni sustavi - 23

24 Ekspertni sustav Prikuplja, organizira i koristi znanje stručnjaka za rješavanje problema iz određenog (uskog) područja Ekspertni sustav znanje i stručnost čovjeka izraženi u obliku pravila (ako... onda) baza znanja i mehanizam zaključivanja su razdvojeni sustav može objasniti postupak zaključivanja 24

25 Inženjering znanja Način prikupljanja (izvlačenja), prikaza i upotrebe znanja Izražavanje stručnjaka nepreciznim, dvosmislenim terminima (gotovo uvijek, obično, ponekad) korištenjem lingvističkih varijabli (visok, brz, težak) Postupak prikupljanja, provjere i preradbe znanja je zamoran i skup 25

26 Ontologije i baze znanja Ontologija - proučavanje bitka ili suštine značenja pojmova Opis klasa pojmova i njihovih odnosa Elementi u izgradnji ontologije: Klase pojmova Obilježja pojmova koja opisuju značajke i atribute (uloge) pojmova Ograničenja na uporabu obilježja Ontologija sa skupom primjera pojmova tvori bazu znanja Programski alati za izgradnju ontologije

27 Struktura ekspertnog sustava Primjena na usko specijalizirano područje Koristi se heuristički način zaključivanja Jednostavno objašnjavanje postupka zaključivanja Simboličko zaključivanje nenumerički podaci Približno zaključivanje sa nepotpunim i neizvjesnim podacima

28 Ciklus mehanizma zaključivanja

29 Logika sudova Sud, izreka, izjava, propozicija P :: Auto je skup ovom sudu nije pridružena vrijednost istinitosti istina za novi auto, laž za stari Sudu je uvijek pridružena vrijednost istinitosti (istina/laž, true/false) P T F

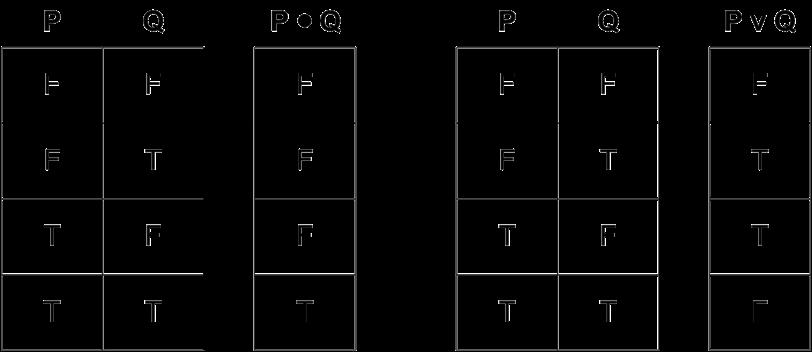

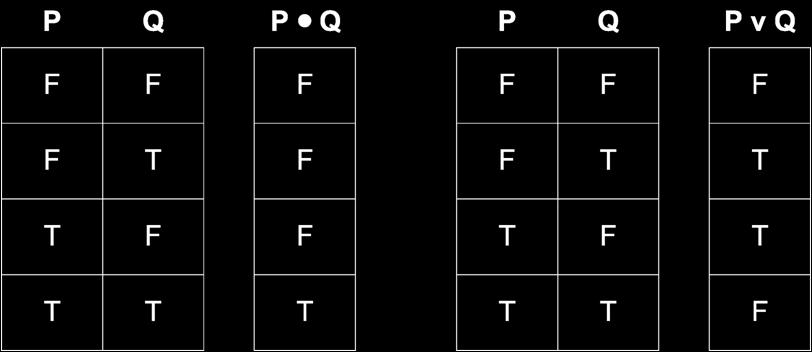

30 Tablica istinitosti Negacija, komplement P :: Auto nije skup P P T F F T Povezivanje sudova veznicima / logičkim operatorima I (AND) ILI (OR) + ( )

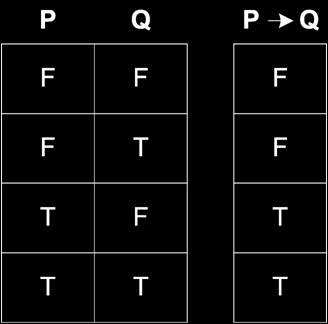

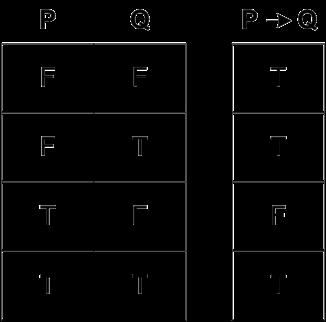

31 Uvjetovani sudovi Pravila zaključivanja P, (P->Q), zaključak Q Modus Ponens (potvrđivanjem) P, (P->Q), ne Q, zaključak ne P Modus Tollens (opovrgavanjem) Modus Ponens Modus Tollens

32 Primjer zaključivanja ((P->Q) (Q->R)), zaključak (P->R) P :: Svi ljudi su smrtni Q :: Sokrat je čovjek Zaključak :: Sokrat je smrtan

33 - Neizrazita logika i približno zaključivanje - 33

34 Pojam skupa Skup je cijelina sastavljena od dijelova, koji se zovu članovi ili elementi skupa Članovi pridruženi skupu imaju zajednička obilježja Prema mjeri zajedničkih obilježja neki objekt pripada ili ne pripada skupu a X b X

35 Zadavanje izrazitih skupova Nabrajanjem članova: A = { 1, 2, 3,..., 98, 99, 100 } Navođenjem zajedničkog svojstva članova: A = { x 1 x 100 i x je cijeli broj }

36 Osnovne operacije sa skupovima A B X Unija skupova A i B: A B = { x x A ili x B } A B X Presjek skupova A i B: A B = { x x A i x B } A A X Komplement skupa A: A = { x x A }

37 Članstvo u neizrazitom skupu μ 1 0 Mala 171 Srednja Velika x 1 = relativno mala x 2 = niža srednja x 3 = viša srednja Visina [cm] Visina Mala Srednja Velika 168 cm cm cm

38 Neizraziti (fuzzy, n-) skupovi Stupanj pripadnosti elementa x neizrazitom skupu A je zadan realnom vrijednošću između 0 i 1. μ A ( x) : A [ 0,1] Izričaju stupnja pripadnosti odgovara funkcija članstva neizrazitog skupa.

39 Univerzalni skup X je diskretan skup: = = = n i i i A n n A A A x x x x x x x x A ) / ( ) / ( ) / ( ) / ( μ μ μ μ L Univerzalni skup X je neprekidan skup: ( ) i i A x x A / = μ Označavanje n-skupova (Zadeh)

40 Trokutna funkcija članstva... μ A 1 A Neprekidni skup x A = x x x x

41 Trokutna funkcija članstva μ A A 0 2 Diskretan skup x X = { -2, -1, 0, 1, 2 } A = 0.5/ / /1

42 Prikaz znanja neizrazitom logikom Znanje ekspertnog sustava izraženo pravilima općeg oblika AKO x je A I y je B ONDA z je C pretpostavke, premise zaključak x, y, z - varijable A, B, C - neizraziti skupovi, brojevi

43 Primjer neizrazitog pravila AKO je sobna temperatura malo viša I vlaga je dosta visoka ONDA postaviti regulator klima uređaja u položaj jako vlažno AKO x je oko 20 stupnjeva I y je oko 80 % ONDA z je oko 8 x: sobna temperatura ( C) A: malo viša y: vlaga (%) B: dosta visoka z: položaj regulatora (0,...,10) C: jako vlažno

44 Metode neizrazitog/približnog zaključivanja Metode n-zaključivanja Izravne metode Neizravne metode Izvorna izravna metoda (Mamdani) Fuzzy modeliranje (Tagaki-Sugeno) Metoda pojednostavljenog zaključka

45 Mamdami-jeva metoda A. Odrediti vrijednosti premisa pravila B. Izvesti zaključak pojedinog pravila C. Izvesti rezultantni zaključak 1. Pravilo: AKO x je A1 I y je B1 ONDA z je C1 2. Pravilo: AKO x je A2 I y je B2 ONDA z je C2 A 1, A 2, B 1, B 2, C 1, C 2 : neizraziti skupovi

46 Određivanje premisa pravila (x 0, y 0 ) Ulazne varijable x i y su konačne vrijednosti x 0 i y 0 Premisa 1. pravila: W = μ ( x 0 ) μ B ( y 0 1 A1 1 ) Premisa 2. pravila: W = μ ( x 0 ) μ B ( y 0 2 A 2 2 ) Opći slučaj - m ulaza x 1 je A 1 I... I x m je A m μ ( x 1 ) L μ A ( x 1 Am m )

47 Grafički prikaz (x 0, y 0 ) W 1 = μ A y 1 1 ( x 0 ) μ B ( 0 ) W 2 = μ A y 2 2 ( x 0 ) μ B ( 0 )

48 Izvođenje pojedinačnog zaključka Zaključak 1. pravila: Zaključak 2. pravila: ' ) ( ) ( 1 1 C z z W x C C = μ μ ' ) ( ) ( 2 2 C z z W x C C = μ μ

49 Grafički prikaz μ μ C' x0) = W1 μc ( z) ( z C 1 1 C ' x0) W2 C ( z) ( z C 2 2 = μ 1 2

50 Izvođenje rezultantnog zaključka Rezultantni zaključak: ) ( ) ( ) ( 1 ' 2 ' z z z C C C μ μ μ = Opći slučaj - n pravila ) ( ) ( ) ( ) ( ' ' ' 2 1 z z z z n C C C C μ μ μ μ = L

51 Grafički prikaz μc ( z) = μc' ( z) μ 1 C' 2 ( z)

52 Defuzifikacija neizrazitog skupa Pretvorba neizrazitog skupa u konačnu vrijednost Težišta skupa (centroid) z 0 = μ ( z) zdz C μ ( z) dz C Najveća vrijednost pripadnosti n-skupu z0 = (max μc ( z)) z

53 Grafički prikaz defuzifikacije

54 Ekspertni sustav vozila Logika vožnje automobila na temelju udaljenosti i brzine vožnje između vozila Znanje se izražava u obliku pravila zaključivanja

55 Pravila vožnje Pravilo 1: AKO udaljenost između vozila je mala I brzina je mala ONDA papučicu gasa pustiti (održavati brzinu). Pravilo 2: AKO udaljenost između vozila je mala I brzina je velika ONDA pritisnuti kočnicu (smanjiti brzinu). Pravilo 3: AKO udaljenost između vozila je velika I brzina je mala ONDA pritisnuti papučicu gasa (povečati brzinu). Pravilo 4: AKO udaljenost između vozila je velika I brzina je velika ONDA papučicu gasa pustiti (održavati brzinu).

56 Fuzifikacija pravila vožnje Izražavanje linguističkih pravila n-skupovima funkcijama članstva prilagođenim okolnostima primjene x: udaljenost između vozila y: brzina vozila z: prilagođenje (promjena) brzine (ubrzanje) X: {x 0 x 40} [m] Y: {y 0 y 100} [km/h] Z: {z -20 z 20} [km/h2]

57 Zadavanje neizrazitih skupova A1: blizu (udaljenost između vozila) A2: daleko (udaljenost između vozila) B1: mala (brzina) B2: velika (brzina) C1: održavanje (brzine) C2: smanjenje (brzine) C3: povećanje (brzine)

58 Grafički prikaz n-skupova blizu daleko mala velika udaljenost brzina smanj. održ. pove. ubrzanje

59 Baza znanja Pravilo 1: AKO x je A1 I y je B1 ONDA z je C1 Pravilo 2: AKO x je A1 I y je B2 ONDA z je C2 Pravilo 3: AKO x je A2 I y je B1 ONDA z je C3 Pravilo 4: AKO x je A2 I y je B2 ONDA z je C1 x y B 1 B 2 Tablični prikaz (pravila) baze znanja A 1 C 2 C 1 A 2 C 3 C 1

60 Pravilo 1 Pravilo 2 Pravilo 3 Pravilo 4 donekle smanjiti brzinu

61 Rezultantni zaključak Ako je udaljenost između vozila 15 m i brzina 60 km/h, zaključak glasi donekle smanjiti brzinu ( održavati brzinu i smanjiti brzinu )

62 - Umjetne neuronske mreže 62

63 POJAM UMJETNE NEURONSKE MREŽE Umjetne neuronske mreže su mreže međusobno povezanih procesnih elemenata čije je ponašanje slično ponašanju biološkog neurona. Procesni elementi u mreži su povezani na način sličan povezanosti neurona u kori mozga.

64 SPOSOBNOSTI UMJETNE NEURONSKE MREŽE (2) Učenje na temelju iskustva prilagođenje okolini promjenom ponašanja Sposobnost poopćavanja neosjetljivost na male promjene ulaznih podataka Sposobnost apstrakcije odjeljivanje bitnog od nebitnog Primjenljivost prepoznavanje uzoraka, klasifikacija, predviđanje, identifikacija, optimizacija, prilagodljivo vođenje...

65 BIOLOŠKE OSNOVE NEURONSKIH MREŽA Mozak je složeni sustav sa sposobnošću: učenja, pamćenja, sjećanja, mišljenja, rješavanja, zaključivanja, prepoznavanja, klasifikacije Živac (neuron) je osnovna stanica živčanog sustava kore mozga. Sinapsa Akson Stanična jezgra Dendriti

66 ELEMENTI BIOLOŠKOG NEURONA Neuron je procesni član Dendriti su ulazi u neuron Akson je izlaz iz neurona Sinapsa je prostor između neurona ispunjena tekućinom prijenosnika signala (neurotransmiterima) koji ubrzavaju ili usporavaju prijenos električnih signala između neurona prilagođenjem otpora i vodljivosti u sinapsi neuronska mreža uči i pamti Jezgra neurona obrađuje električne signale

67 BIOLOŠKA NEURONSKA MREŽA Kora mozga Sadrži približno neurona i sinapsi koje utječu na njegovo ponašanje Brzina obrade iznosi od 400 do 500 operacija u sekundi Paralelni način rada

68 UMJETNA NEURONSKA MREŽA Sadrži nekoliko tisuća umjetnih neurona s manje od 10 6 umjetnih sinapsi Brzina obrade iznosi od 100 do 200 milijuna operacija u sekundi Serijski i paralelni načini rada

69 MODEL UMJETNOG NEURONA x 1 w 1j I j = n i= 1 w ij x i y j = Φ ( I j ) x 2 ULAZNI SIGNALI w 2j w ij Zbroj opterećenih ulaza I j Aktivacijska funkcija Φ j AKSON IZLAZNI SIGNAL y j x i w nj DENDRITI JEZGRA x n SINAPSE - TEŽINE NEURON j

70 ELEMENTI UMJETNOG NEURONA Ulazni signali veličine kontinuiranih vrijednosti Težine prilagodljive veličine pozitivne ili negativne vrijednosti: pojačano (ekscitacijsko) ili oslabljeno (inhibicijsko) djelovanje na ulazne signale Jezgra zbrajanje opterećenih ulaznih signala aktivacijska funkcija (prijenosna funkcija) neurona Izlazni signal

71 OSNOVNE AKTIVACIJSKE FUNKCIJE NEURONA (3) Logistička funkcija (sigmoid) Φ( I ) = 1+ 1 e α I Izlaz Φ(I) +1 α = 2.0 α = 1.0 koeficijent strmine 1/2 α = Ulaz I

72 UMJETNA NEURONSKA MREŽA Sustav za obradu podataka sastavljen, po uzoru na strukturu mozga, od velikog broja jednostavnih vrlo povezanih procesnih elemenata (umjetnih neurona). Procesni elementi su ustrojeni u niz slojeva s potpunim ili slučajnim vezama između slojeva.

73 Ciljni uzorak NADZIRANO UČENJE Uspoređivanje Pogreška Prilagođenje težina Ulazni uzorak

74 SIMULACIJE UČENJA I RADA VIŠESLOJNE MREŽE 1. Pogreška lokalnog i globalnog minimuma 2. Aproksimacija funkcije Neuronske mreže - Učenje mreže 2-74

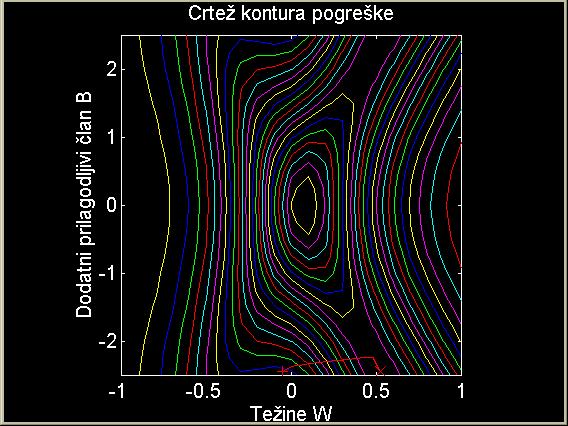

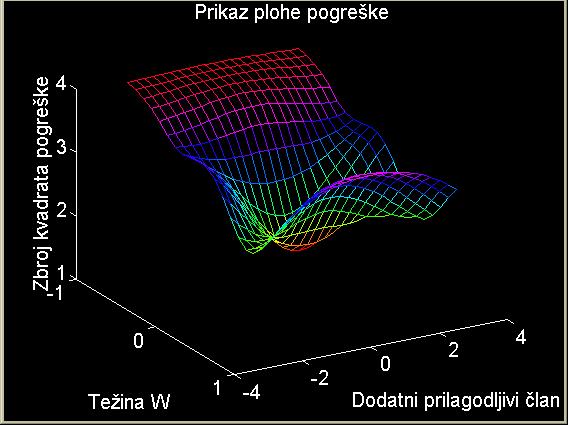

75 1. Pogreška lokalnog i globalnog minimuma (1) Neuronske mreže - Učenje mreže 2-75

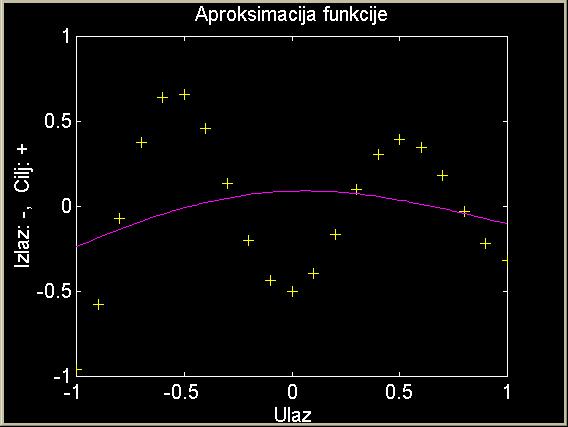

78 2. Aproksimacija funkcije (1) Neuronske mreže - Učenje mreže 2-78

79 2. Aproksimacija funkcije: Epoha = 300, ε = (2) Neuronske mreže - Učenje mreže 2-79

86 - Genetski algoritmi 86

87 Genetski algoritam Postupak stohastičkog pretraživanja prostora rješenja na temelju prirodnog izbora najsposobnijih kandidatnih rješenja Optimizacija umjetnih (tehnoloških, tehničkih) sustava na temelju optimizacije prirodnih sustava

88 Prirodni izbor Organizmi su prilagođeni životu u prirodi Darwin: Teorija razvoja (evolucije) Prilagodbu organizama uzrokuju procesi križanja i mijenjanja gena u kromosomima Radi ograničenosti prirodnih bogatstava preživljavaju samo najsposobniji (selekcija)

89 Dijagram toka genetskog algoritma

90 Ciklus genetskog aloritma Naraštaj i Križanje Naraštaj (i+1) Mutacija

91 Genetski algoritam Zadavanje početne populacije Slučajno generiranje skupa kandidatnih kromosoma {N} 2. Utvrđivanje vrijednosti uspješnosti nizova u populaciji Funkcija uspješnosti mora odgovarati postavljenom zadatku 3. Reprodukcija Na temelju vrijednosti uspješnosti nizova u populaciji, stvara se nova populacija nizova na koju će se primijeniti genetski operatori

92 4. Križanje Genetski algoritam Operator križanja generira nove nizove spajanjem dijelova postojećih nizova Slučajni izbor parova nizova i mjesta spajanja na nizovima 5. Mutacija Slučajna izmjena vrijednosti niza Korake algoritma od 2 do 5 ponavljati dok nije postignuta konvergencija ili prethodno utvrđeni broj naraštaja

93 Reprodukcija (odabir nizova)... Metoda ruleta Vjerojatnost odabira kromosoma je proporcionalna njegovoj vrijednosti uspješnosti p i = f i f i

94 Reprodukcija (odabir nizova)... Kromosom Uspješnost % 7 7% 5 11% 8 7% 9 4% 4 11% 10 2% 3 13% 1 20% 2 16% Niz 1: Vjerojatnost odabira 20% (9/45)

95 Reprodukcija (odabir nizova) Ako se kod zamjene stare populacije novom veličina populacije ne mijenja, očekivani broj reprodukcija i-tog niza iznosi f f n = N p = N i = i = i i f f i i N f f i

96 Genetski operatori (1) Križanje: Dijelovi (geni) odabranih parova nizova se premještaju tako da tvore novi par nizova. Mjesto premještanja se slučajno izabire

97 Genetski operatori (2) Mutacija: Uvođenje novih nizova u populaciju Slučajna izmjena jednog dijela (gena) niza Binarno kodirani niz - komplementiranje

98 Genetski operatori (3) Inverzija: Premještanje dijela (gena) unutar niza

99 Primjer: Optimizacija funkcije (1) Pronalaženje najmanje (ili najveće) vrijednosti funkcije 1 1 y ( x) = 1 x + x Rješenje: x = 10, y(x) = 0.5

100 Primjer: Optimizacija funkcije (2) Slučajno generirano 5 brojeva Binarno kodirani 5 bitnim nizovima Izračunate vrijednosti y i (x) Minimum funkcije; maksimum uspješnosti Vjerojatnost izbora niza Očekivani broj reprodukcija i-tog niza f i /f

101 Primjer: Optimizacija funkcije (3) Niz Vrijednost yi(x) fi(x) fi/sfi fi/f' x x v v v v v Zbroj Prosj Max fi(x) = 1/yi(x) f - prosječna uspješnost populacije

102 Primjer: Optimizacija funkcije (4) Primjena operatora križanja i mutacije između slučajno odabranih nizova Mutacija na nizu v 1 mijenja vrijednost uspješnosti niza od na Nova pop. x i y i (x) f i (x) Prije mutacije Poslije mutacije

103 Primjer: Optimizacija funkcije (5) Repro. Slučajno Mjesto Nova xi skup odabr. par. križ. pop. * v v v v v * mutacija

104 Primjer: Optimizacija funkcije (6) xi yi(x) fi(x) fi(x)** v ** v ** ** v v v ** ** Zbroj Prosj Max

105 Literatura Gold, H.: Prezentacije s predavanja (pdf), 2009 Luger, G.F.: Artificial Intelligence, Addison Wesley, Russell, S., Norvig, P.: Artificial Intelligence: A Modern Approach, Prentice Hall, Mišljenović, D., Maršić, I.: Umjetna inteligencija, Školska knjiga,
