UVOD ZAVRŠNO DEKORATIVNE ŽBUKE SUSTAVI TOPLINSKE IZOLACIJE - ETICS SUSTAVI OBNOVI FASADU TOPLINSKI SUSTAVI KERAMIČARSKI RADOVI PODLOŽNE ŽBUKE

Transcript

1

2 UVOD ZAVRŠNO DEKORATIVNE ŽBUKE Sadržaj Predpremazi Završne mineralne žbuke Završne pastozne žbuke Završne žbuke za podnožja Vanjske boje Unutarnje boje Cjenovne grupe SUSTAVI TOPLINSKE IZOLACIJE - ETICS SUSTAVI Mortovi za ETICS Dodatni proizvod Thermosystem Thermosystem Mineral Pribor za sustave OBNOVI FASADU TOPLINSKI SUSTAVI Izračun cijena STANDARD/STANDARD PLUS Izračun cijena PREMIUM/PREMIUM PLUS Elementi ETICS sustava STANDARD Elementi ETICS sustava STANDARD PLUS Elementi ETICS sustava PREMIUM Elementi ETICS sustava PREMIUM PLUS KERAMIČARSKI RADOVI Predpremazi Ljepila za pločice Hidroizolacijski materijali Nivelirajuće mase Mase za fugiranje Silikoni PODLOŽNE ŽBUKE Predpremazi Cementni špricevi Toplinsko-izolacijske žbuke Ručna vapneno-cementna žbuka Strojne vapneno-cementne žbuke Strojne gipsane žbuke Fine žbuke Vapnene žbuke Mase za izravnanje i zaglađivanje Reparaturni mortovi Dodatni proizvodi Pribor za žbukanje SANACIJSKI SUSTAVI Sanacijski sustav (prema WTA smjernicama) Sanacijski špric Žbuke za odvlaživanje MORTOVI ZA ZIDANJE Mortovi za zidanje ESTRIH SUSTAVI Estrisi Estrisi / betoni Pribor za estrih sustave Uvjeti poslovanja Kazalo znakova Kazalo proizvoda Stranica

3 O NAMA Tvrtka Lasselsberger-Knauf Đurđevac d.o.o. osnovana je godine. Dio smo Lasselsberger i Knauf koncerna koji na tržištu građevinskih materijala raspolažu iskustvom primjene istih već više desetaka godina. Našim partnerima nudimo gotove, tvornički pripremljene, građevinske materijale iz sustava žbuka, mortova, estriha i ljepila najveće kvalitete s određenim sistemima te pratećom uslugom. Naš široki asortiman proizvoda, više od 15 godina iskustva te stručnost naših djelatnika jamči visoku razinu kompletnih rješenja, proizvoda i usluga. Pružamo cjelovita rješenja našim kupcima te profesionalnu uslugu prije i poslije gradnje. U Hrvatskoj se nalaze dva Lasselsberger-Knauf proizvodna pogona. Pored proizvodnje i tvrtke sa sjedištem u Đurđevcu, treba istaknuti i novootvoreni proizvodni pogon Lasselsberger-Knauf u Zapužanama kraj Zadra. KVALITETA Kontinuirana provjera kvalitete proizvoda i poslovanja sustav upravljanja kvalitetom norma ISO 9001:2008 Rezultat našeg višegodišnjeg iskustva, kvalitetne proizvodnje i konstantnog razvoja jest primjena Sustava upravljanja kvalitetom prema zahtjevima međunarodne norme ISO 9001:2008. U tvrtki Lasselsberger-Knauf provodimo zaštitu na radu i zaštitu okoliša, te isto tako, naše dobavljače uključujemo u proces proizvodnje bez onečišćenja. Potvrda dugogodišnjeg sustavnog i kvalitetnog rada jest i AAA certifikat bonitetne izvrsnosti koji pokazuje naše kvalitetno poslovanje te je međunarodno priznata oznaka ekonomske kvalitete i izvrsnosti poslovnog subjekta. SLUŽBA ZA KORISNIKE Naš tim za korisničku službu stoji Vam na raspolaganju telefonom, e-poštom i web stranicom. Pružamo pomoć kod informacija o proizvodu i prodaji. Ako imate bilo kakvih drugih zahtjeva, proslijedit ćemo vaš zahtjev našem stručnom timu. CENTAR ZNANJA Od ideje do realizacije online kalkulatori, vodiči, infromacije Centar znanja Lasselsberger-Knauf je jedinstvena usluga koja je namijenjena korisnicima. Sažete stručne informacije možete naći na jednom mjestu za određenu aplikaciju. Od ideje do realizacije, pratit će Vas profesionalni pristup. Za određeni zadatak/zahtjev, uz važne detalje, ponuditi će Vam se pravo rješenje za taj zadatak. Na kraju, izračunate količine potrebnog materijala možete spremiti kao zasebni dokument. TEHNIČKI SAVJETI Korisnička usluga tvrtke Lasselsberger-Knauf odgovara na upite partnerima i svim ostalim korisnicima. Naše je načelo da pitanja ne mogu ostati neodgovorena. Ako je moguće, možemo odmah odgovoriti, a u drugim slučajevima ćemo pitanja prosljediti našem komercijalnotehničkom savjetniku ili tehnologu. Naše godine iskustva i stalna obuka naših kolega jamče kvalitetu i profesionalnost odgovora. 2

4 PREZENTACIJA PROIZVODA NA LICU MJESTA Iskustvo čini majstora prezentacija na licu mjesta Kvalifikacije i praktične vještine našeg odjela za primjenu od velike su važnosti. Njihovi zadaci uključuju uvođenje posebnih ili novih proizvoda i sistema te načine ugradnje istih. Naše osoblje pruža podršku na licu mjesta kroz prezentaciju proizvoda te praktičnu podršku. RAZVOJ PROIZVODA U našem laboratoriju unutar tvrtke pratimo i razvijamo jedinstvene i kvalitetne proizvode u skladu s potrebama i zahtjevima tržišta. Naš tim razvija i ispituje nove recepture za razne proizvode. Stalnim nadzorom i kontrolom sirovina osiguravamo visoku kvalitetu završnog proizvoda, što je potkrijepljeno dodijeljenim certifikatima. ČLANSTVA Lasselsberger-Knauf d.o.o. je jedan od osnivača i članova Hrvatske udruge proizvođača fasadnih sustava (HUPFAS). Cilj udruge je razvoj i konstantno unaprjeđivanje Smjernica za ugradnju, održavanje i saniranje toplinsko izolacijskih sustava (ETICS). Također smo i jedan od pomažućih članova Hrvatske udruge fasadera (HUF), čiji je glavni cilj da štiti prava i promiče interese registriranih izvođača radova na fasadama građevina, te primjena novih znanstvenih i tehnoloških dostignuća u izvođenju i energetskoj učinkovitost. Član smo Hrvatske udruge energetskih certifikatora (HUEC) kojoj je cilj promicanje, razvoj i unaprjeđenje energetske učinkovitosti i obnovljivih izvora energije u Republici Hrvatskoj. STRUČNOST Naše usluge pokrivaju ne samo materijale koji će se ugraditi, već i različite korisne testove sa instrumentima za provjeru kvalitete. Svojim individualnim pristupom svakom projektu, omogućavamo uslugu izlaska na objekt i izradu tehnološkog rješenja, izradu uzoraka materijala kao i računalni prikaz fasade objekta. Također u suradnji s partnerima vršimo edukacije profesionalaca i hobi majstora. Ovime unaprjeđujemo suradnju i pridajemo poseban značaj svakom projektu i partneru. Za više informacija o stručnim mišljenjima i savjetima posjetite 3

5 Završno dekorativne žbuke i boje Izvedba završno dekorativne žbuke ili bojanje fasade je završna faza gradnje objekta. Pri tome se ne smije zaboraviti da je najbitnija uloga fasade, zaštita objekta od atmosferskih utjecaja i stvaranje općeg dojma o objektu. Kod odabira završno dekorativne žbuke, bilo da se radi o pročelju, podnožju ili unutarnjim zidovima, potrebno je poznavati mnoge detalje, te ćemo iz tog razloga navesti najbitnije o završno dekorativnim žbukama i bojama. Odabir završno dekorativnih žbuka i boja Za unutarnju primjenu Kod unutarnje primjene možemo podjednako koristiti završne žbuke i boje za unutarnju i vanjsku primjenu. Za dekoraciju zidova i podnožja s većim mehaničkim opterećenjem, kao što su npr. hodnici u školama, predlaže se mozaična akrilatna žbuka. Za vanjsku primjenu a) Podnožja Podnožja objekata su višestruko jače opterećena vlagom i vodom, kao i mehaničkim opterećenjima (udarci i sl.). Iz tog razloga predlažemo isključivu primjenu materijala koji su razvijeni za tu namjenu. Za završnu obradu podnožja predlažemo primjenu Decorol mozaične žbuke. b) Fasadne površine Kod fasadnih površina treba voditi računa da li se radi o sanacijama ili novogradnji. c) Sanacije U slučaju vlažnih zidova obavezna je primjena paropropusne završno dekorativne žbuke, jer primjenom paronepropusne žbuke postoji visoki rizik da će nakon godinu-dvije završni sloj nabubriti i oljuštiti se. Kod sanacije objekata pod zaštitom projektanti i nadležne službe često propisuju primjenu silikatnih završnih žbuka ili vanjskih boja. Naši proizvodi koji odgovaraju ovakvim zahtjevima su tankoslojna završna žbuka SiliconOLA i fasadna boja SiliconTOP. Ovdje Vam skrećemo pozornost na sustave žbuka, o kojima možete čitati u poglavlju vezanom uz žbuke za sanaciju. d) Novogradnja Kod novogradnje mora se obratiti pozornost na sljedeće: Tehnička svojstva Paropropusnost (vrlo bitna kod sustava sa mineralnom vunom) Vrsta veziva (mineral, akrilat, silikon) Vrsta podložne žbuke Podložna žbuka opće namjene/lagana podložna žbuka Toplinsko-izolacijska žbuka Povezani sustav za toplinsku izolaciju (ETICS) Specijalni vezivni mort za renoviranje starih fasada (Renti) Otpornost na klimatske utjecaje Boja (ovisno o proizvodu, izbor od čak 338 boja) Struktura (zrnata/zaribana) Veličina zrna (1,0; 1,5; 2,0 ili 4,0 mm). 4

6 Edelputz Extra Reiber SiliconOLA/Primo StrukturOLA/Primo Tehnički podaci Paropropusnost Vrsta veziva Mineralno Silikonska smola Akrilatna disperzija Vrsta podložne žbuke Podložna žbuka opće namjene Toplinsko-izolacijska žbuka s finom žbukom Thermosystem ETICS sustavi s pločama stiropora (EPS) Thermosystem Mineral sustav s mineralnom vunom (MW) Sanacijski sustavi Specijalni mort za renoviranje (Renti) Otpornost Na klimatske uvjete Na mehaničke utjecaje Otpornost na alge Izvedba Potrebna stručnost za obradu Predpremaz za izjednačavanje (Egalisation) preporučljivo Prema potrebi Prema potrebi Izgled Izbor boja Struktura (K-zrnasta, R-ribana, S-prskana) R K/R K/R Veličina zrna (u mm) 1,0; 2,0; 4,0 K 1,5; K 2,0; R 2,0 K 1,5; K 2,0; R 2,0 Upotreba premaza za izjednačavanje posebno se preporučuje kod intenzivnih boja ili ukoliko prilikom obrade žbuke nisu bili pogodni vremenski uvjeti, te boja završne žbuke nije uspijela onako kako smo očekivali. Egalisation boje (za izjednačavanje) mogu se dobiti u istim bojama kao i žbuka, gdje je dostatno primjeniti jedan premaz na žbuku od najmanje 2-3 dana starosti. 5

7 Predpremaz za završne žbuke Putzgrund B Predpremaz za žbuke Napomena: za Putzgrund obojeni, na osnovnu cijenu se zaračunava +10% Univerzalni predpremaz za pripremu podloga prije nanošenja završno-dekorativnih žbuka cca. 0,13-0,20 kg/m 2 KH kg/kanta 288 kg 24,00 kn/kg KH kg/kanta 360 kg 17,00 kn/kg KH kg/kanta 360 kg 11,00 kn/kg Završne mineralne žbuke Edelputz Extra Reiber 1 mm Završno-dekorativna zaribana plemenita žbuka (bijela) - 1 mm Plemenita mineralna završno-dekorativna žbuka zaribane strukture. B cca. 3-3,5 kg/m 2 KH kg/vreća 1200 kg 2,30 kn/kg Edelputz Extra Reiber 2 mm Završno-dekorativna zaribana plemenita žbuka (bijela) - 2 mm Plemenita mineralna završno-dekorativna žbuka zaribane strukture. cca.3,5-4 kg/m2 KH kg/vreća 1200 kg 2,30 kn/kg Edelputz Extra Reiber 4 mm Završno-dekorativna zaribana plemenita žbuka (bijela) - 4 mm Plemenita mineralna završno-dekorativna žbuka zaribane strukture. cca. 6-7 kg/m 2 KH kg/vreća 1200 kg 2,30 kn/kg 6

8 Završne pastozne žbuke StrukturOLA Primo Akrilatna završno-dekorativna žbuka široka paleta boja * moguće intenzivne boje * izuzetno vodoodbojna Pastozna žbuka bez otapala na bazi polimerne disperzije s dodacima fungicida i algicida. Broj proizvoda Struktura / B varira ovisno o strukturi Pakiranje Grupa boja Cijena KH zrnata - K 1,5 cca. 2,6 kg/m2 Bijela 7,70 kn/kg I. 9,00 kn/kg KH zrnata - K 2,0 cca. 3,6 kg/m2 25 kg/kanta 600 kg/paleta II. III. 10,50 kn/kg 14,50 kn/kg KH žljebasta - R 2,0 cca. 3,2 kg/m na upit StrukturOLA Akrilatna završno-dekorativna žbuka široka paleta boja * moguće intenzivne boje * izuzetno vodoodbojna Pastozna žbuka bez otapala na bazi polimerne disperzije s dodacima fungicida i algicida. Broj proizvoda Struktura / varira ovisno o strukturi Pakiranje Boja Cijena KH zrnata - K 1,5 cca. 2,6 kg/m² Bijela 8,90 kn/kg I. 10,50 kn/kg KH zrnata - K 2,0 cca. 3,6 kg/m² 25 kg/kanta 600 kg/paleta II. 12,00 kn/kg KH žljebasta - R 2,0 cca. 3,2 kg/m2 III. 16,00 kn/kg 6349 na upit 7

9 Završne pastozne žbuke SiliconOLA Primo Silikonska završno-dekorativna žbuka široka paleta boja * moguće intenzivne boje * izuzetno vodoodbojna Pastozna žbuka bez otapala na bazi silikonskih smola i polimerne disperzije s dodacima fungicida i algicida. Broj proizvoda Struktura / B varira ovisno o strukturi Pakiranje Boja Cijena KH zrnata - K 1,5 cca. 2,6 kg/m2 Bijela 9,80 kn/kg I. 11,00 kn/kg KH zrnata - K 2 cca. 3,6 kg/m2 25 kg/kanta 600 kg/paleta II. 12,50 kn/kg KH žljebasta - R 2 cca. 3,2 kg/m2 III. 14,50 kn/kg 6349 na upit SiliconOLA Silikonska završno-dekorativna žbuka široka paleta boja * moguće intenzivne boje * izuzetno vodoodbojna Pastozna žbuka bez otapala na bazi silikonskih smola i polimerne disperzije s dodacima fungicida i algicida. Broj proizvoda Struktura / potrošnja varira ovisno o strukturi Pakiranje Boja Cijena KH zrnata - K 1,5 cca. 2,6 kg/m2 Bijela 11,90 kn/kg I. 13,50 kn/kg KH zrnata -K 2,0 cca. 3,6 kg/m2 25 kg/kanta 600 kg/paleta II. 14,50 kn/kg KH žljebasta - R 2,0 cca. 3,2 kg/m2 III. 16,50 kn/kg 6349 na upit 8

10 Završne žbuke za podnožja Decorol Mozaična završno-dekorativna žbuka velika mogućnost boja * otporan na mehanička opterećenja Završno-dekorativna akrilatna mozaik žbuka otporna na mehanička opterećenja, izuzetne vodoodbojnosti, periva, otporna na smrzavanje. Za unutarnje i vanjske površine. B cca. 3,8 kg/m2 Broj proizvoda EAN kod Pakiranje Cijena KH Vezivo 4,05 kg KH Zrnca (Z) 2,22 kg KH Zrnca (Y) 2,22 kg KH Zrnca (W) 2,22 kg KH Zrnca (S) 2,22 kg KH Zrnca (O) 2,22 kg KH Zrnca (K) 2,22 kg KH Zrnca (I) 2,22 kg KH Zrnca (G) 2,22 kg KH Zrnca (F) 2,22 kg KH Zrnca (D) 2,22 kg KH Zrnca (N) 2,22 kg KH Zrnca (B) 2,22 kg 15 kg/kanta (vezivo + 5 vrećica zrnca) 12,50 kn/kg 4,05kg x 21,15kn = 85,66kn 2,22kg x 9,18kn =20,38kn ZZZZZ YYYYY WWWWW SSSSS OOOOO KKKKK IIIII GGGGG FFFFF DDDDD NNNNN BBBBB 9

11 Završne žbuke za podnožja Decorol Ambiente Mozaična završno-dekorativna žbuka velika mogućnost boja * otporan na mehanička opterećenja * metalne i UV nijanse Završno-dekorativna akrilatna mozaik žbuka otporna na mehanička opterećenja, izuzetne vodoodbojnosti, periva, otporna na smrzavanje. Za unutarnje i vanjske površine. B cca. 3,8 kg/m2 Broj proizvoda EAN kod Pakiranje Cijena KH Vezivo 4,05 kg metalne i UV nijanse Zrnca 2,22 kg 15 kg/kanta (vezivo + 5 vrećica zrnca) 13,90 kn/kg 4,05kgx21,15kn=85,66kn 2,22kgx11,07kn= 24,58kn Decorol Exclusive Mozaična završno-dekorativna žbuka velika mogućnost boja * otporan na mehanička opterećenja * fluorescentne nijanse Završno-dekorativna akrilatna mozaik žbuka otporna na mehanička opterećenja, izuzetne vodoodbojnosti, periva, otporna na smrzavanje. Za unutarnje i vanjske površine. cca. 3,8 kg/m2 Broj proizvoda EAN kod Pakiranje Cijena KH Vezivo 4,05 kg fluorescentne nijanse Zrnca 2,22 kg 15 kg/kanta (vezivo + 5 vrećica zrnca) 14,90 kn/kg 4,05kgx21,15kn=85,66 kn 2,22kgx12,42kn=27,57kn 10

12 Predpremaz za vanjske boje Tiefengrund Dubinski predpremaz Temeljni predpremaz za učvršćivanje starih žbuka i disperzijskih boja te pripremu podloge prije nanošenja fasadnih boja. B POTROŠNJA 0,10-0,25 l/m 2 KH l/kanta 288 l 26,00 kn/l KH l/kanta 300 l 24,00 kn/l KH l/kanta 360 l 16,00 kn/l SiliconTOP Vanjske boje Univerzalna silikonska fasadna boja izvrsna paropropusnost * izuzetna vodoodbojnost * široka paleta tonova Boja na osnovi silikonskih smola primjenjiva na svim vrstama podloga, također i kod sanacijskih sustava i za područje podnožja. Visoke vodoodbojnosti i paropropusnosti. A cca. 0,2 l/m2 po premazu Broj proizvoda Pakiranje Paleta Boja Cijena I. 33,00 kn/l KH l/kanta 300 l KH l/kanta 360 l Egalisation Posebna vanjska fasadna boja dobra paropropusnost * izuzetna vodoodbojnost * široka paleta tonova II. 38,00 kn/l III. 47,00 kn/l IV. 56,00 kn/l V. 64,00 kn/l I. 32,00 kn/l II. 36,00 kn/l III. 45,00 kn/l IV. 54,00 kn/l V. 63,00 kn/l Posebna vanjska boja za izjednačavanje razlike u tonu završnih žbuka bez otapala na osnovi silikonskih smola i vodene disperzije. cca. 0,2 l/m2 po premazu Broj proizvoda Pakiranje Paleta Boja Cijena I. 29,00 kn/l KH l/kanta 300 l KH l/kanta 360 l II. 33,00 kn/l III. 43,00 kn/l IV. 52,00 kn/l V. 60,00 kn/l I. 27,00 kn/l II. 32,00 kn/l III. 40,00 kn/l IV. 52,00 kn/l V. 60,00 kn/l 11

13 Predpremaz za unutarnje boje Intergrund Dubinski predpremaz Dubinski predpremaz za pripremu površina prije nanošenja unutarnjih boja. B POTROŠNJA 0,10-0,25 l/m 2 KH l/kanta 360 l 24,00 kn/l Unutarnje boje InterTOP Unutarnja disperzijska mat boja za zidove i stropove izvrsna pokrivnost * miješanje boja na mješaču * veliki izbor boja prema ton karti Selection Premium unutarnja disperzijska mat boja za zidove i stropove. Mogućnost toniranja po Lasselsberger-Knauf ton karti Selection. A cca. 0,07-0,1 l/m2 po premazu Broj proizvoda EAN kod Pakiranje Paleta Boja Cijena KH l/kanta 300 l KH l/kanta 360 l bijela raznobojno bijela raznobojno 8,50 kn/l na upit 7,00 kn/l na upit PrimoTOP Unutarnja disperzijska mat boja za zidove i stropove dobra pokrivnost * mogućnost miješanja sa pastelnim bojama Unutarnja disperzijska mat boja za zidove i stropove. Preporučeno nanositi u dva sloja sa kistom, zračnim kistom ili valjkom. cca. 0,08-0,11 l/m2 po premazu Broj proizvoda EAN kod Pakiranje Paleta Boja Cijena KH l/kanta 360 l Bijela 5,50 kn/l 12

14 CJENOVNE GRUPE StrukturOLA Primo, StrukturOLA Broj proizvoda Grupe Šifra Bijela 4001 KH KH KH KH KH KH Grupa I Grupa II 4000, 4151, 4161, 4181, 4211, 4311, 4313, 4315, 4317, 4319, 4321, 4323, 4325, 4327, 4329, 4331, 4333, 4335, 4337, 4341, 4343, 4345, 4347, 4349, 4351, 4353, 4355, 4357, 4359, 4361, 4363, 4365, 4367, 4371, 4373, 4375, 4377, 4511, 4513, 4515, 4517, 4519, 4521, 4523, 4525, 4527, 4529, 4531, 4533, 4535, 4537, 4541, 4543, 4545, 4547, 4549, 4551, 4553, 4555, 4557, 4711, 4713, 4715, 4717, 4719, 4721, 4723, 4725, 4727, 4729, 4731, 4733, 4735, 4737, 4739, 4741, 4743, 4745, 4747, 4749, 4751, 4753, 4755, 4757, 4759, 4761, 4763, 4765, 4767, 4769, 4971, 4913, 4915, 4921, 4923, 4925, 4927, 4929, 4931, 4933, 4935, 4937, 4939, 4941, 4943, 4945, 4947, 4949, 4951, 4953, 4955, 4957, 4959, 4961, 4963, 4965, 4967, 4971, 4973, 4975, 4977, 4979, 4981, 4983, 4985, 4987, 4989, 5111, 5113, 5115, 5117, 5119, 5121, 5123, 5125, 5127, 5129, 5131, 5133, 5135, 5137, 5139, 5141, 5143, 5145, 5147, 5149, 5151, 5153, 5155, 5157, 5159, 5161, 5163, 5165, 5167, 5169, 5171, 5173, 5175, 5177, 5179, 5181, 5183, 5185, 5187, 5189, 5311, 5313, 5315, 5317, 5319, 5321, 5323, 5325, 5327, 5331, 5333, 5335, 5337, 5339, 5341, 5343, 5345, 5347, 5349, 6111, 6113, 6115, 6121, 6123, 6125, 6127, 6129, 6131, 6133, 6135, 6141, 6143, 6145, 6151, 6153, 6155, 6157, 6159, 6161, 6163, 6311, 6313, 6315, 6317, 6321, 6323, 6325, 6331, 6333, 6335, 6341, 6343, 6351, 6353, 6355, 6511, 6513, 6515, 6117, 6519, 6521, 6523, 6525, 6527, 6529, 6531, 6533, 6535, 6537, 6539, 6541, 6543, 6545, 6547, 6551, 6553, 6555, 6557, 6561, 6563, 6565, 6567, 6571, 6573, 6575, 6577, 6579, 6711, 6713, 6715, 6717, 6721, 6723, 6725, 6731, 6733, 6735, 6737, 6739, 6741, 6743, 6745, 6749, 6911, 6913, 6915, 6917, 6919, 6921, 6923, 6925, 6927, 6931, 6933, 6935, 6937, 6941, 6943, 6945, 6947, 6949, 6949, 6951, 6953, 6955, 6957, , 4369, 4379, 4539, 4559, 4917, 4919, 4969, 5329, 6117, 6147, 6149, 6165, 6167, 6319, 6327, 6337, 6345, 6357, 6549, 6559, 6569, 6727, 6729, 6747, 6939 SiliconOLA Primo, SiliconOLA Grupa III 6119, 6137, 6139, 6169, 6329, 6339, 6347, 6359, 6719,6929 Broj proizvoda Grupe Šifra Bijela 4001 KH KH KH KH KH KH Grupa I Grupa II 4000, 4151, 4161, 4181, 4211, 4311, 4313, 4315, 4317, 4319, 4321, 4323, 4325, 4327, 4329, 4331, 4333, 4335, 4337, 4341, 4343, 4345, 4347, 4349, 4351, 4353, 4355, 4357, 4359, 4361, 4363, 4365, 4367, 4371, 4373, 4375, 4377, 4511, 4513, 4515, 4517, 4519, 4521, 4523, 4525, 4527, 4529, 4531, 4533, 4535, 4537, 4541, 4543, 4545, 4547, 4549, 4551, 4553, 4555, 4557, 4711, 4713, 4715, 4717, 4719, 4721, 4723, 4725, 4727, 4729, 4731, 4733, 4735, 4737, 4739, 4741, 4743, 4745, 4747, 4749, 4751, 4753, 4755, 4757, 4759, 4761, 4763, 4765, 4767, 4769, 4971, 4913, 4915, 4921, 4923, 4925, 4927, 4929, 4931, 4933, 4935, 4937, 4939, 4941, 4943, 4945, 4947, 4949, 4951, 4953, 4955, 4957, 4959, 4961, 4963, 4965, 4967, 4971, 4973, 4975, 4977, 4979, 4981, 4983, 4985, 4987, 4989, 5111, 5113, 5115, 5117, 5119, 5121, 5123, 5125, 5127, 5129, 5131, 5133, 5135, 5137, 5139, 5141, 5143, 5145, 5147, 5149, 5151, 5153, 5155, 5157, 5159, 5161, 5163, 5165, 5167, 5169, 5171, 5173, 5175, 5177, 5179, 5181, 5183, 5185, 5187, 5189, 5311, 5313, 5315, 5317, 5319, 5321, 5323, 5325, 5327, 5331, 5333, 5335, 5337, 5339, 5341, 5343, 5345, 5347, 5349, 6111, 6113, 6115, 6121, 6123, 6125, 6127, 6129, 6131, 6133, 6135, 6141, 6143, 6145, 6151, 6153, 6155, 6157, 6159, 6161, 6163, 6311, 6313, 6315, 6317, 6321, 6323, 6325, 6331, 6333, 6335, 6341, 6343, 6351, 6353, 6355, 6511, 6513, 6515, 6117, 6519, 6521, 6523, 6525, 6527, 6529, 6531, 6533, 6535, 6537, 6539, 6541, 6543, 6545, 6547, 6551, 6553, 6555, 6557, 6561, 6563, 6565, 6567, 6571, 6573, 6575, 6577, 6579, 6711, 6713, 6715, 6717, 6721, 6723, 6725, 6731, 6733, 6735, 6737, 6739, 6741, 6743, 6745, 6749, 6911, 6913, 6915, 6917, 6919, 6921, 6923, 6925, 6927, 6931, 6933, 6935, 6937, 6941, 6943, 6945, 6947, 6949, 6949, 6951, 6953, 6955, 6957, , 4369, 4379, 4539, 4559, 4917, 4919, 4969, 5329, 6117, 6147, 6149, 6165, 6167, 6319, 6327, 6337, 6345, 6357, 6549, 6559, 6569, 6727, 6729, 6747, 6939 Egalisation, SiliconTOP Grupa III 6119, 6137, 6139, 6169, 6329, 6339, 6347, 6359, 6719,6929 Broj proizvoda Grupe Šifra Bijela 4001 KH KH KH KH Grupa I Grupa II Grupa III 4000, 4151, 4161, 4181, 4211, 4311, 4313, 4315, 4317, 4319, 4321, 4323, 4325, 4327, 4329, 4331, 4333, 4335, 4337, 4341, 4343, 4345, 4347, 4349, 4351, 4353, 4355, 4357, 4359, 4361, 4363, 4365, 4371, 4373, 4375, 4377, 4511, 4513, 4515, 4517, 4519, 4521, 4523, 4525, 4527, 4529, 4531, 4533, 4535, 4537, 4541, 4543, 4545, 4547, 4549, 4551, 4553, 4555, 4557, 4711, 4713, 4715, 4717, 4719, 4721, 4723, 4725, 4729, 4731, 4733, 4735, 4737, 4739, 4741, 4743, 4745, 4747, 4749, 4751, 4753, 4755, 4757, 4759, 4761, 4763, 4765, 4767, 4769, 4911, 4913, 4915, 4921, 4923, 4925, 4927, 4929, 4931, 4933, 4935, 4937, 4939, 4941, 4943, 4945, 4947, 4949, 4951, 4953, 4955, 4957, 4959, 4961, 4963, 4965, 4971, 4973, 4975, 4977, 4979, 4981, 4983, 4985, 5111, 5113, 5115, 5117, 5119, 5121, 5123, 5125, 5127, 5129, 5131, 5133, 5135, 5141, 5143, 5145, 5147, 5151, 5153, 5155, 5157, 5159, 5161, 5163, 5165, 5167, 5169, 5171, 5173, 5175, 5177, 5179, 5181, 5183, 5185, 5187, 5311, 5313, 5315, 5317, 5319, 5321, 5323, 5325, 5327, 5331, 5333, 5335, 5337, 5339, 5341, 5343, 5345, 5347, 5349, 6111, 6113, 6115, 6121, 6123, 6125, 6127, 6129, 6131, 6133, 6135, 6141, 6143, 6145, 6151, 6153, 6155, 6157, 6159, 6161, 6163, 6311, 6313, 6315, 6321, 6323, 6325, 6331, 6333, 6335, 6341, 6349, 6351, 6353, 6355, 6511, 6513, 6515, 6117, 6519, 6521, 6523, 6525, 6527, 6529, 6531, 6533, 6535, 6537, 6539, 6541, 6543, 6545, 6551, 6553, 6555, 6557, 6561, 6563, 6565, 6571, 6573, 6575, 6711, 6713, 6715, 6717, 6721, 6723, 6725, 6729, 6731, 6733, 6735, 6737, 6739, 6741, 6743, 6745, 6749, 6911, 6913, 6915, 6921, 6923, 6925, 6931, 6933, 6935, 6937, 6941, 6943, 6945, 6951, 6953, , 4367, 4377, 4727, 4917, 4929, 4967, 4987, 4989, 5137, 5139, 5149, 5189, 6147, 6157, 6159, 6165, 6167, 6317, 6319, 6343, 6345, 6547, 6557, 6567, 6577, 6579, 6749, 6917, 6919, 6927, 6935, 6939, 6947, 6949, 6957, , 4379, 4539, 4559, 4919, 4969, 5329, 6117, 6149, 6327, 6337, 6345, 6347, 6357, 6549, 6559, 6747 Grupa IV 6137, 6139, 6329, 6339, 6359, 6569, 6719, 6727, 6929 Grupa V 6119,

15 Povezani sustavi za vanjsku toplinsku izolaciju (ETICS) Danas je opće poznato da su toplinski sustavi nezaobilazan element u novogradnji ili sveprisutnoj energetskoj obnovi. Uloga toplinskih sustava je da zaštiti konstrukciju objekta od atmosferskih utjecaja, smanji količinu utrošene energije potrebnu za grijanje i hlađenje, a pri tome djeluje i kao zvučna izolacija, te na taj način omogućava zdravu mikroklimu ljudima koji borave u objektu. U praksi nije jednostavno odabrati pravi sustav s odgovarajućim komponentama, koji pružaju optimalnu toplinsku zaštitu, pa ćemo Vam u ovom poglavlju pokušati približiti toplinske sustave ovisno o vrsti izolacijskog materijala i dijelove toplinskih sustava. Elementi toplinsko-izolacijskog sustava: 1. Zid 2. Mort za lijepljenje 3. Toplinsko izolacijska ploča/lamela 4. Pričvrsnica 5. Mort za armiranje (1. sloj) 6. Alkalno otporna staklena mrežica 7. Kutni profil s mrežicom 8. Mort za armiranje (2. sloj) 9. Predpremaz (impregnacija) 10. Završno dekorativna žbuka Pregled toplinsko izolacijskih sustava: 1. Thermosystem STANDARD ETICS sustav s pločama od ekspandiranog polistirena (EPS), za izolaciju objekata do 22 m visine. Prednosti: - Odličan odnos cijena/kvaliteta; - Jednostavnost izrade. 2. Thermosystem STANDARD PLUS ETICS sustav s pločama od ekspandiranog polistirena s grafitom, za izolaciju objekata do 22 m visine. Prednosti: - Bolja izolacijska svojstva u odnosu na bijelu EPS ploču za 20%; - Jednostavnost izrade. 3. Thermosystem PREMIUM ETICS sustav s lamelama mineralne vune dimenzija 20x120 cm, gutoće cca. 90 kg/m 3. Sustav je negoriv, zbog čega je pogodan za izolaciju svih objekata, uključujući i one iznad 22 m visine. Prednosti: - Odlična paropropusnost i zvučna izolacija; - Negorivost. 4. Thermosystem PREMIUM PLUS ETICS sustav s pločama mineralne vune dimenzija 40x120 cm. Sustav je negoriv, zbog čega je pogodan za izolaciju svih objekata, uključujući i one iznad 22 m visine. Prednosti: - Odlična paropropusnost; - Odlična zvučna izolacija; - Negorivost; - Dobar odnos cijena/kvaliteta. 14

16 Tablica sažetaka najbitnijih elemenata sustava za toplinsku izolaciju STANDARD STANDARD PLUS PREMIUM PREMIUM PLUS Mort za lijepljenje Styrokleber Klebespachtel W Thermofix Kleber Thermofix Kleber Toplinska izolacija EPS ploča (bijela) EPS ploča (siva) Lamele min. vune Ploče min. vune Pričvrsnica Prema potrebi Prema potrebi Prema potrebi Prema potrebi Staklena mrežica Staklena mrežica Staklena mrežica Staklena mrežica Staklena mrežica Armaturni sloj Klebespachtel Klebespachtel W Thermofix S Thermofix S Predpremaz Putzgrund Putzgrund Putzgrund Putzgrund Završno dekorativna žbuka Mogu se primjeniti sve vrste završno dekorativnih žbuka Mogu se primjeniti sve vrste završno dekorativnih žbuka Preporuča se paropropusna završnodekorativna žbuka Preporuča se paropropusna završnodekorativna žbuka Dodatni elementi sustava ETICS sustavi, uz osnovne, sadrže i dodatne elemetne, koji olakšavaju izradu i omogućavaju kvalitetniju izvedbu i dugotrajnost izvedenog sustava: Aluminijski profil za podnožje Aluminijski početni profil s okapnicom pomaže prilikom postavljanja prvog reda ploča/lamela toplinske izolacije, zatvara donju stranu sustava. Pričvrsnica s plastičnim/čeličnim trnom te čeličnim vijkom Ovisno o opterećenju, izloženosti objekta vjetrom, te njegovoj visini, postoji potreba za dodatnim mehaničkim učvršćivanjem toplinske izolacije. U tu svrhu koriste se pričvrsnice s plastičnim/čeličnim trnom ili čeličnim vijkom. Ovisno o nazivnoj brzini vjetra, izloženosti i visini građevine, postavlja se 6-12 pričvrsnica po kvadratnom metru toplinske izolacije. Duljina pričvrsnice ovisi o vrsti podloge i same pričvrsnice, te debljini sloja toplinsko izolacijskog materijala. Za proračun broja pričvrsnica možete koristiti aplikaciju Proračun pričvrsnica na: PVC kutni profil s mrežicom Kutni profil s mrežicom služi za izradu ravnih i čvrstih kutova. Priključni profil za otvore Osigurava brtvljenje od prodora vode između otvora i sustava. Dilatacijski profil Dugački objekti se dilatiraju otprilike svakih 20 m. Na mjestima dilatacija objekta obavezno se u toplinsko-izolacijski sustav mora ugraditi odgovarajući dilatacijski profil. Okapni profil s mrežicom Kod izbočenih dijelova objekta kao npr. balkona, gornjih rubova otvora, i sl. upotrebom okapnog profila s mrežicom voda se na odgovarajući način odvodi, kao ne bi dolazilo do podljevanja vode. Upotrebom ovog profila znatno se utječe na estetiku, te se produljuje vijek trajanja ETICS sustava. 15

17 Mortovi za ETICS StyroKleber Mort za lijepljenje EPS ploča Mort za lijepljenje kod izrade Thermosystema s EPS pločama u skladu s ETAG 004. C POTROŠNJA cca. 6,0 kg/m 2 KH kg/vreća 1200 kg 2,10 kn/kg StyroKleber Fein Mort za lijepljenje i armaturni sloj kod EPS ploča Visokokvalitetni mort za lijepljenje i armaturni sloj kod izrade Thermosystema s EPS pločama u skladu s ETAG 004. POTROŠNJA lijepljenje: cca. 6,0 kg/m 2 armaturni sloj: cca. 5,0 kg/m 2 KH kg/vreća 1200 kg 2,20 kn/kg Klebespachtel Mort za lijepljenje i armaturni sloj kod EPS i XPS ploča Mort za lijepljenje i armaturni sloj kod izrade Thermosystema sa EPS ili XPS pločama u skladu s ETAG 004. POTROŠNJA lijepljenje: cca. 6,0 kg/m 2 armaturni sloj: cca. 5,0 kg/m 2 KH kg/vreća 600 kg 3,60 kn/kg KH kg/vreća 1200 kg 2,55 kn/kg Klebespachtel Weiss Mort za lijepljenje i armaturni sloj kod EPS i XPS ploča Mort za lijepljenje i armaturni sloj kod izrade Thermosystema sa EPS ili XPS pločama u skladu s ETAG 004 na bazi bijelog cementa s dodatkom mikrovlakana. POTROŠNJA lijepljenje: cca. 6,0 kg/m 2 armaturni sloj: cca. 5,0 kg/m 2 KH kg/vreća 1200 kg 2,90 kn/kg 16

18 Mortovi za ETICS ThermoFix K Mort za lijepljenje ploča i lamela od kamene vune Mort za lijepljenje ploča ili lamela od kamene vune kod izrade Thermosystema Mineral u skladu s ETAG 004. C POTROŠNJA cca. 6,0-7,0 kg/m 2 KH kg/vreća 1200 kg 2,50 kn/kg ThermoFix S Mort za lijepljenje i armaturni sloj kod ploča i lamela od kamene vune Mort za lijepljenje ploča ili lamela od kamene vune kod izrade Thermosystema Mineral u skladu s ETAG 004 s dodatkom mikrovlakana. POTROŠNJA lijepljenje: cca. 6,0 kg/m2 armaturni sloj: cca. 6,0 kg/m 2 KH kg/vreća 1200 kg 2,70 kn/kg Dodatni proizvod Easyfix NOVI PROIZVOD! Poliuretanska pjena za lijepljenje izolacijske ploče Nisko ekspandiradjuća jednokomponentna poliuretanska pjena koja ima dobro svojstvo prianjanja na stiropor, stirodur, kamenu vunu, beton i bitumenske izolacijske materijale C POTROŠNJA ovisno o namjeni Broj proizvoda EAN kod Pakiranje Karton Cijena KH ml/doza 12 kom 43,00 kn/doza 17

19 Thermosystem C XPS ploče za izolaciju podnožja Ploče od ekstrudiranog polistirena za izolaciju podnožja (toplinske provodljivosti λ=0,034 W/mK). POTROŠNJA 1 m 2 /m 2 Broj proizvoda Debljina Dimenzije Cijena KH cm 60 x 125 cm na upit Fasadne stiroporne ploče EPS za toplinsku izolaciju Fasadne stiroporne ploče (toplinske provodljivosti λ=0,039 W/mK). POTROŠNJA 1 m 2 /m 2 Broj proizvoda Debljina Dimenzije Cijena KH cm Na upit 6 cm Na upit 8 cm Na upit 10 cm Na upit 12 cm Na upit 50 x 100 cm 14 cm Na upit 15 cm Na upit 16 cm Na upit 18 cm Na upit 20 cm Na upit Fasadne stiroporne ploče EPS sa grafitom za toplinsku izolaciju Fasadne stiroporne ploče sa grafitom (toplinske provodljivosti λ=0,032 W/mK). POTROŠNJA 1 m 2 /m 2 Broj proizvoda Debljina Dimenzije Cijena KH cm Na upit 6 cm Na upit 8 cm Na upit 10 cm Na upit 12 cm Na upit 50 x 100 cm 14 cm Na upit 15 cm Na upit 16 cm Na upit 18 cm Na upit 20 cm Na upit 18

20 Thermosystem Mineral C Lamela za kontakne fasade FKL Toplinska izolacijska lamela od kamene vune (toplinske provodljivosti λ=0,040 W/mK). POTROŠNJA 1 m 2 /m 2 Broj proizvoda Dimenzije Debljina Cijena 5 cm na upit 6 cm na upit 8 cm na upit 10 cm na upit KH x 120 cm 12 cm na upit 14 cm na upit 15 cm na upit 16 cm na upit 18 cm na upit 20 cm na upit Ploča za kontakne fasade FKD-S Thermal Toplinska izolacijska ploča od kamene vune (toplinske provodljivosti λ=0,035 W/mK). POTROŠNJA 1 m 2 /m 2 Broj proizvoda Dimenzije Debljina Cijena 5 cm na upit 6 cm na upit 8 cm na upit 10 cm na upit KH Staklena mrežica 40 x 120 cm 12 cm na upit 14 cm na upit 15 cm na upit 16 cm na upit 18 cm na upit 20 cm na upit Alkalno otporna mrežica od staklenih vlakana, ispitana u Lasselsberger-Knauf povezanim sustavima za toplinsku izolaciju 160 g. POTROŠNJA 1,1 m 2 /m 2 Broj proizvoda EAN kod Pakiranje Cijena KH m 2 (1x10 m)/rola 7,00 kn/m 2 KH m 2 (1x25 m)/rola 6,50 kn/m 2 KH m 2 (1x50 m)/rola 6,00 kn/m 2 19

21 Pribor za sustave C PVC kutni profil s mrežicom PVC kutni profil s mrežicom za kutove kod izrade toplinskih sustava Broj proizvoda EAN kod Pakiranje Dimenzije Cijena KH kom/paket 10x15x250 cm 3,90 kn/m PVC okapni profil s mrežicom PVC okapni profil s mrežicom za izvedbu istaka na fasadama, prozorskim i vratnim otvorima, balkonima, i sl. Broj proizvoda EAN kod Pakiranje Dimenzije Cijena KH kom/paket 10x15x250 cm 12,50 kn/m PVC priključni profil s mrežicom Samoljepljivi plastični profil sa trakom za brtvljenje i mrežicom za izvedbu toplinske izolacije na okvire prozora i vrata. Broj proizvoda Pakiranje Dimenzije Cijena KH kom/paket 12,5 x 240 cm 9,00 kn/m Aluminijski profil za podnožja Aluminijski profil za podnožja za sve toplinske sustave. Broj proizvoda Pakiranje Dimenzije Cijena 5 cm 11,00 kn/m 6 cm 12,00 kn/m 8 cm 14,00 kn/m 10 cm 16,00 kn/m KH kom/paket 5x2x250 cm 12 cm 19,00 kn/m 14 cm 22,00 kn/m 15 cm 24,00 kn/m 16 cm 26,00 kn/m 18 cm 29,00 kn/m 20 cm 32,00 kn/m 20

22 Pribor za sustave Pričvrsnica (EJOT ejotherm H3) Pričvrsnica s plastičnim trnom za beton, punu opeku i blok opeku. Nosivost: 0,60 kn (beton i puna opeka), 0,50 kn (blok opeka) Promjer svrdla: 8 mm Promjer rozete: 60 mm Broj proizvoda Pakiranje Dimenzije Cijena KH Pričvrsnica (EJOT ejotherm H1 ECO) 200 kom/karton 100 kom/karton C 75 mm 1,10 kn/kom 95 mm 1,12 kn/kom 115 mm 1,15 kn/kom 135 mm 1,24 kn/kom 155 mm 1,34 kn/kom 175 mm 1,53 kn/kom 195 mm 1,79 kn/kom 215 mm 2,21 kn/kom 235 mm 2,74 kn/kom Pričvrsnica s čeličnim trnom za beton, punu opeku, blok opeku, porasti i lagani beton. Nosivost: 0,90 kn (beton, puna opeka, lagani beton), 0,60 kn (blok opeka), 0,50 kn (porasti beton). Promjer svrdla: 8 mm. Promjer rozete: 60 mm Broj proizvoda Pakiranje Dimenzije Cijena KH Pričvrsnica (EJOT ejotherm STR-U) 100 kom/karton 95 mm 1,35 kn/kom 115 mm 1,43 kn/kom 135 mm 1,60 kn/kom 155 mm 1,82 kn/kom 175 mm 2,10 kn/kom 195 mm 2,46 kn/kom 215 mm 2,73 kn/kom 235 mm 3,23 kn/kom 255 mm 4,33 kn/kom 275 mm 4,90 kn/kom 295 mm 5,50 kn/kom Pričvrsnica s čeličnim vijkom, za sve vrste uobičajenih podloga. Nosivost: 1,50 kn (beton, puna opeka), 1,20 kn (blok opeka), 0,75 kn (porasti beton), 0,90 kn (lagani beton). Promjer svrdla: 8 mm. Promjer rozete: 60 mm. Broj proizvoda Pakiranje Dimenzije Cijena KH Špaletni element FKD-S Thermal RS Špaletni element od kamene vune FKD-S Thermal RS 100 kom/karton 115 mm 2,60 kn/kom 135 mm 2,94 kn/kom 155 mm 3,55 kn/kom 175 mm 4,27 kn/kom 195 mm 5,49 kn/kom 215 mm 6,34 kn/kom 235 mm 7,30 kn/kom 255 mm 8,20 kn/kom 275 mm 9,43 kn/kom Broj proizvoda Pakiranje Dimenzije Cijena KH kom/paket 20x100 cm Na upit KH ,2 m 2 /paket 2x60x100 cm Na upit KH ,8 m 2 /paket 3x60x100 cm Na upit 21

23 Sustav Izračuni cijena Lasselsberger-Knauf STANDARD Lasselsberger-Knauf STANDARD Cijena / 1 m 2 bez PDV-a 5 cm 6 cm 8 cm 10 cm 12 cm 14 cm 15 cm 16 cm 18 cm 20 cm cijena na upit Opis sustava Vrsta izolacije Lijepljenje Armiranje Staklena mrežica Temeljni premaz Završna žbuka Pribor Certificirani paropropusni fasadni sustav za sve vrste podloga u stanogradnji Fasadna stiroporna ploča Lasselsberger-Knauf Styrokleber Lasselsberger-Knauf Klebespachtel Lasselsberger-Knauf staklena mrežica Lasselsberger-Knauf Putzgrund Lasselsberger-Knauf StrukturOLA Primo Aluminijski profil za podnožja PVC zaštitni profil sa mrežicom Pričvrsnica sa plastičnim trnom ETICS s EPS-om Jednostavna ugradnja Najpovoljnija varijanta Za svačiji budžet Garancija do 8 godina Sustav Lasselsberger-Knauf STANDARD PLUS Lasselsberger-Knauf STANDARD PLUS 5 cm 6 cm 8 cm 10 cm Cijena / 1 m 2 bez PDV-a 12 cm 14 cm 15 cm 16 cm 18 cm 20 cm cijena na upit Opis sustava Vrsta izolacije Lijepljenje Armiranje Staklena mrežica Temeljni premaz Završna žbuka Pribor Certificirani paropropusni fasadni sustav sa 20% boljom toplinskom izolacijom za sve vrste podloga u stanogradnji Fasadna stiroporna ploča (grafit) Lasselsberger-Knauf Klebespachtel Weiss Lasselsberger-Knauf Klebespachtel Weiss Lasselsberger-Knauf staklena mrežica Lasselsberger-Knauf Putzgrund Lasselsberger-Knauf StrukturOLA Aluminijski profil za podnožja PVC zaštitni profil sa mrežicom Pričvrsnica sa plastičnim trnom ETICS s grafitnim EPS-om S bijelim mortom za lijepljenje i armiranje 20% bolja toplinska izolacija Najbolji omjer cijene i kvalitete Garancija do 10 godina 22

24 Sustav Izračun cijena Lasselsberger-Knauf PREMIUM Lasselsberger-Knauf PREMIUM 5 cm Cijena / 1 m 2 bez PDV-a 6 cm 8 cm 10 cm 12 cm 14 cm 15 cm 16 cm 18 cm 20 cm cijena na upit Opis sustava Vrsta izolacije Lijepljenje Armiranje Staklena mrežica Temeljni premaz Završna žbuka Pribor Certificirani paropropusni fasadni sustav za sve vrste podloga u stanogradnji. Lamela od kamene vune FKL Lasselsberger-Knauf Thermofix K Lasselsberger-Knauf Thermofix S Lasselsberger-Knauf staklena mrežica Lasselsberger-Knauf Putzgrund Lasselsberger-Knauf SiliconOLA Primo Aluminijski profil za podnožja PVC zaštitni profil sa mrežicom ETICS s lamelama kamene vune Izolacija za svaku podlogu Paropropustan Siguran odabir Garancija do 10 godina Sustav Lasselsberger-Knauf PREMIUM PLUS Lasselsberger-Knauf PREMIUM PLUS 5 cm 6 cm 8 cm 10 cm Cijena / 1 m 2 bez PDV-a 12 cm 14 cm 15 cm 16 cm 18 cm 20 cm cijena na upit Opis sustava Vrsta izolacije Lijepljenje Armiranje Staklena mrežica Temeljni premaz Završna žbuka Pribor Certificirani paropropusni fasadni sustav za sve vrste podloga u stanogradnji. Ploča od kamene vune FKD-S Thermal Lasselsberger-Knauf Thermofix K Lasselsberger-Knauf Thermofix S Lasselsberger-Knauf staklena mrežica Lasselsberger-Knauf Putzgrund Lasselsberger-Knauf SiliconOLA Aluminijski profil za podnožja PVC zaštitni profil sa mrežicom Pričvrsnica sa čeličnim trnom ETICS s pločama kamene vune Izolacija za svaku podlogu Paropropustan Siguran odabir Garancija do 12 godina 23

25 StyroKleber Mort za lijepljenje EPS ploča ETICS sustav STANDARD Mort za lijepljenje kod izrade Thermosystema s EPS pločama u skladu s ETAG 004. POTROŠNJA cca. 6,0 kg/m 2 KH kg/vreća 1200 kg 2,10 kn/kg Klebespachtel Mort za lijepljenje i armaturni sloj kod EPS i XPS ploča Mort za lijepljenje i armaturni sloj kod izrade Thermosystema sa EPS ili XPS pločama u skladu s ETAG 004. POTROŠNJA lijepljenje: cca. 6,0 kg/m 2 armaturni sloj: cca. 5,0 kg/m 2 KH kg/vreća 1200 kg 2,55 kn/kg Fasadne stiroporne ploče EPS za toplinsku izolaciju Fasadne stiroporne ploče (toplinske provodljivosti λ=0,039 W/mK). 1 m 2 /m 2 Broj proizvoda Debljina Cijena 5 cm Na upit 6 cm Na upit 8 cm Na upit 10 cm Na upit KH cm Na upit 14 cm Na upit 15 cm Na upit 16 cm Na upit 18 cm Na upit 20 cm Na upit Staklena mrežica Alkalno otporna mrežica od staklenih vlakana, ispitana u Lasselsberger-Knauf povezanim sustavima za toplinsku izolaciju 160 g. 1,1 m 2 /m 2 Broj proizvoda EAN kod Pakiranje Cijena KH m2 (1x10 m)/rola 7,00 kn/m 2 KH m2 (1x25 m)/rola 6,50 kn/m 2 KH m2 (1x50 m)/rola 6,00 kn/m 2 PVC kutni profil s mrežicom PVC kutni profil s mrežicom za kutove kod izrade toplinskih sustava Broj proizvoda EAN kod Pakiranje Dimenzije Cijena KH kom/paket 10x15x250 cm 3,90 kn/m PVC okapni profil s mrežicom PVC okapni profil s mrežicom za izvedbu istaka na fasadama, prozorskim i vratnim otvorima, balkonima, i sl. Broj proizvoda EAN kod Pakiranje Dimenzije Cijena 24 KH kom/paket 10x15x250 cm 12,50 kn/m

26 ETICS sustav STANDARD Aluminijski profil za podnožja Aluminijski profil za podnožja za sve toplinske sustave. Broj proizvoda Pakiranje Dimenzije Debljina Cijena KH kom/paket 5-20 x 250 cm Pričvrsnica (EJOT ejotherm H3) 5 cm 11,00 kn/m 6 cm 12,00 kn/m 8 cm 14,00 kn/m 10 cm 16,00 kn/m 12 cm 19,00 kn/m 14 cm 22,00 kn/m 15 cm 24,00 kn/m 16 cm 26,00 kn/m 18 cm 29,00 kn/m 20 cm 32,00 kn/m Pričvrsnica s plastičnim trnom za beton, punu opeku i blok opeku. Nosivost: 0,60 kn (beton i puna opeka), 0,50 kn (blok opeka). Promjer svrdla: 8 mm. Promjer rozete: 60 mm Broj proizvoda Pakiranje Debljina Cijena KH Putzgrund 200 kom/karton 100 kom/karton Predpremaz za žbuke Napomena: za Putzgrund obojeni, na osnovnu cijenu se zaračunava +10% Univerzalni predpremaz za pripremu podloga prije nanošenja završno-dekorativnih žbuka bijele boje. 75 mm 1,10 kn/kom 95 mm 1,12 kn/kom 115 mm 1,15 kn/kom 135 mm 1,24 kn/kom 155 mm 1,34 kn/kom 175 mm 1,53 kn/kom 195 mm 1,79 kn/kom 215 mm 2,21 kn/kom 235 mm 2,74 kn/kom cca. 0,13-0,20 kg/m 2 KH kg/kanta 288 kg 24,00 kn/kg KH kg/kanta 360 kg 17,00 kn/kg KH kg/kanta 360 kg 11,00 kn/kg StrukturOLA Primo Akrilatna završno-dekorativna žbuka široka paleta boja * moguće intenzivne boje * izuzetno vodoodbojna Pastozna žbuka bez otapala na bazi polimerne disperzije s dodacima fungicida i algicida. Broj proizvoda KH KH KH Struktura / zrnata - K 1,5 cca. 2,6 kg/m2 zrnata - K 2,0 cca. 3,6 kg/m2 žljebasta - R 2,0 cca. 3,2 kg/m2 varira ovisno o strukturi Pakiranje Grupa boja Cijena 25 kg/kanta 600 kg/paleta Bijela 7,70 kn/kg I. 9,00 kn/kg II. 10,50 kn/kg III. 14,50 kn/kg 6349 na upit 25

27 Klebespachtel Weiss ETICS sutav STANDARD PLUS Mort za lijepljenje i armaturni sloj kod EPS i XPS ploča Mort za lijepljenje i armaturni sloj kod izrade Thermosystema sa EPS ili XPS pločama u skladu s ETAG 004 na bazi bijelog cementa s dodatkom mikrovlakana. POTROŠNJA lijepljenje: cca. 6,0 kg/m 2 armaturni sloj: cca. 5,0 kg/m 2 KH kg/vreća 1200 kg 2,90 kn/kg Fasadne stiroporne ploče EPS sa grafitom za toplinsku izolaciju Fasadne stiroporne ploče (toplinske provodljivosti λ=0,032 W/mK). POTROŠNJA 1 m 2 /m 2 Broj proizvoda Debljina Dimenzije Cijena 5 cm Na upit 6 cm Na upit 8 cm Na upit 10 cm Na upit KH cm Na upit 50 x 100 cm 14 cm Na upit 15 cm Na upit 16 cm Na upit 18 cm Na upit 20 cm Na upit Staklena mrežica Alkalno otporna mrežica od staklenih vlakana, ispitana u Lasselsberger-Knauf povezanim sustavima za toplinsku izolaciju 160g. POTROŠNJA 1,1 m 2 /m 2 Broj proizvoda EAN kod Pakiranje Cijena KH m2 (1x10 m)/rola 7,00 kn/m 2 KH m2 (1x25 m)/rola 6,50 kn/m 2 KH m2 (1x50 m)/rola 6,00 kn/m 2 PVC kutni profil s mrežicom PVC kutni profil s mrežicom za kutove kod izrade toplinskih sustava Broj proizvoda EAN kod Pakiranje Dimenzije Cijena KH kom/paket 10x15x250 cm 3,90 kn/m PVC okapni profil s mrežicom PVC okapni profil s mrežicom za izvedbu istaka na fasadama, prozorskim i vratnim otvorima, balkonima, i sl. Broj proizvoda EAN kod Pakiranje Dimenzije Cijena KH kom/paket 10x15x250 cm 12,50 kn/m 26

28 ETICS sutav STANDARD PLUS Aluminijski profil za podnožja Aluminijski profil za podnožja za sve toplinske sustave. Broj proizvoda Pakiranje Dimenzije Dimenzije Cijena 5 cm 11,00 kn/m 6 cm 12,00 kn/m 8 cm 14,00 kn/m 10 cm 16,00 kn/m KH kom/paket 5-20 x 250 cm 12 cm 19,00 kn/m 14 cm 22,00 kn/m Pričvrsnica (EJOT ejotherm H3) Pričvrsnica s plastičnim trnom za beton, punu opeku i blok opeku. Nosivost: 0,60 kn (beton i puna opeka), 0,50 kn (blok opeka). Promjer svrdla: 8 mm. Promjer rozete: 60 mm 15 cm 24,00 kn/m 16 cm 26,00 kn/m 18 cm 29,00 kn/m 20 cm 32,00 kn/m Broj proizvoda Pakiranje Dimenzije Cijena 75 mm 1,10 kn/kom 200 kom/karton 95 mm 1,12 kn/kom 115 mm 1,15 kn/kom 135 mm 1,24 kn/kom KH mm 1,34 kn/kom 175 mm 1,53 kn/kom 100 kom/karton 195 mm 1,79 kn/kom 215 mm 2,21 kn/kom 235 mm 2,74 kn/kom Putzgrund Predpremaz za žbuke Napomena: za Putzgrund obojeni, na osnovnu cijenu se zaračunava +10% Univerzalni predpremaz za pripremu podloga prije nanošenja završno-dekorativnih žbuka bijele boje. cca. 0,13-0,20 kg/m 2 KH kg/kanta 288 kg 24,00 kn/kg KH kg/kanta 360 kg 17,00 kn/kg KH kg/kanta 360 kg 11,00 kn/kg StrukturOLA Akrilatna završno-dekorativna žbuka široka paleta boja * moguće intenzivne boje * izuzetno vodoodbojna Pastozna žbuka bez otapala na bazi polimerne disperzije s dodacima fungicida i algicida. varira ovisno o strukturi Broj proizvoda Struktura / Pakiranje Boja Cijena KH zrnata - K 1,5 cca. 2,6 kg/m2 Bijela 8,90 kn/kg I. 10,50 kn/kg KH zrnata - K 2 cca. 3,6 kg/m2 25 kg/kanta 600 kg/paleta II. 12,00 kn/kg KH žljebasta - R 2 cca. 3,2 kg/m2 III. 16,00 kn/kg 6349 na upit 27

29 ThermoFix K ETICS sutav PREMIUM Mort za lijepljenje ploča i lamela od kamene vune Mort za lijepljenje ploča ili lamela od kamene vune kod izrade Thermosystema Mineral u skladu s ETAG 004. POTROŠNJA cca. 6,0-7,0 kg/m 2 KH kg/vreća 1200 kg 2,50 kn/kg ThermoFix S Mort za lijepljenje i armaturni sloj kod ploča i lamela od kamene vune Mort za lijepljenje ploča ili lamela od kamene vune kod izrade Thermosystema Mineral u skladu s ETAG 004 s dodatkom mikrovlakana. POTROŠNJA lijepljenje: cca. 6,0 kg/m2 armaturni sloj: cca. 6,0 kg/m 2 KH kg/vreća 1200 kg 2,70 kn/kg Lamela za kontakne fasade FKL Toplinska izolacijska lamela od kamene vune (toplinske provodljivosti λ=0,040 W/mK). POTROŠNJA 1 m 2 /m 2 Broj proizvoda Dimenzije Debljina Cijena 5 cm Na upit 6 cm Na upit 8 cm Na upit 10 cm Na upit KH Staklena mrežica 20 x 120 cm 12 cm Na upit 14 cm Na upit 15 cm Na upit 16 cm Na upit 18 cm Na upit 20 cm Na upit Alkalno otporna mrežica od staklenih vlakana, ispitana u Lasselsberger-Knauf povezanim sustavima za toplinsku izolaciju 160 g. POTROŠNJA 1,1 m 2 /m 2 Broj proizvoda EAN kod Pakiranje Cijena KH m2 (1x10 m)/rola 7,00 kn/m 2 KH m2 (1x25 m)/rola 6,50 kn/m 2 KH m2 (1x50 m)/rola 6,00 kn/m 2 PVC kutni profil s mrežicom PVC kutni profil s mrežicom za kutove kod izrade toplinskih sustava Broj proizvoda EAN kod Pakiranje Dimenzije Cijena KH kom/paket 10x15x250 cm 3,90 kn/m PVC okapni profil s mrežicom PVC okapni profil s mrežicom za izvedbu istaka na fasadama, prozorskim i vratnim otvorima, balkonima, i sl. Broj proizvoda EAN kod Pakiranje Dimenzije Cijena 28 KH kom/paket 10x15x250 cm 12,50 kn/m

30 Aluminijski profil za podnožja ETICS sutav PREMIUM Aluminijski profil za podnožja za sve toplinske sustave. Broj proizvoda Pakiranje Dimenzije Dimenzije Cijena KH kom/paket 5-20 x 250 cm Pričvrsnica (EJOT ejotherm H1 ECO) 5 cm 11,00 kn/m 6 cm 12,00 kn/m 8 cm 14,00 kn/m 10 cm 16,00 kn/m 12 cm 19,00 kn/m 14 cm 22,00 kn/m 15 cm 24,00 kn/m 16 cm 26,00 kn/m 18 cm 29,00 kn/m 20 cm 32,00 kn/m Pričvrsnica s čeličnim trnom za beton, punu opeku, blok opeku, porasti i lagani beton. Nosivost: 0,90 kn (beton, puna opeka, lagani beton), 0,60 kn (blok opeka), 0,50 knn (porasti beton). Promjer svrdla: 8 mm. Promjer rozete: 60 mm Broj proizvoda Pakiranje Dimenzije Cijena KH Putzgrund Predpremaz za žbuke Napomena: za Putzgrund obojeni, na osnovnu cijenu se zaračunava +10% 100 kom/karton Univerzalni predpremaz za pripremu podloga prije nanošenja završno-dekorativnih žbuka bijele boje. 95 mm 1,35 kn/kom 115 mm 1,43 kn/kom 135 mm 1,60 kn/kom 155 mm 1,82 kn/kom 175 mm 2,10 kn/kom 195 mm 2,46 kn/kom 215 mm 2,73 kn/kom 235 mm 3,23 kn/kom 255 mm 4,33 kn/kom 275 mm 4,90 kn/kom 295 mm 5,50 kn/kom cca. 0,13-0,20 kg/m 2 KH kg/kanta 288 kg 24,00 kn/kg KH kg/kanta 360 kg 17,00 kn/kg KH kg/kanta 360 kg 11,00 kn/kg SiliconOLA Primo Silikonska završno-dekorativna žbuka široka paleta boja * moguće intenzivne boje * izuzetno vodoodbojna Pastozna žbuka bez otapala na bazi silikonskih smola i polimerne disperzije s dodacima fungicida i algicida. varira ovisno o strukturi Broj proizvoda Struktura/ Pakiranje Boja Cijena KH zrnata - K 1,5 cca. 2,6 kg/m2 Bijela 9,80 kn/kg I. 11,00 kn/kg KH zrnata - K 2 cca. 3,6 kg/m2 25 kg/kanta 600 kg/paleta II. 12,50 kn/kg KH žljebasta - R 2 cca. 3,2 kg/m2 III. 14,50 kn/kg 6349 na upit 29

31 ThermoFix K ETICS sutav PREMIUM PLUS Mort za lijepljenje ploča i lamela od kamene vune Mort za lijepljenje ploča ili lamela od kamene vune kod izrade Thermosystema Mineral u skladu s ETAG 004. POTROŠNJA cca. 6,0-7,0 kg/m 2 KH kg/vreća 1200 kg 2,50 kn/kg ThermoFix S Mort za lijepljenje i armaturni sloj kod ploča i lamela od kamene vune Mort za lijepljenje ploča ili lamela od kamene vune kod izrade Thermosystema Mineral u skladu s ETAG 004 s dodatkom mikrovlakana. POTROŠNJA lijepljenje: cca. 6,0 kg/m2 armaturni sloj: cca. 6,0 kg/m 2 KH kg/vreća 1200 kg 2,70 kn/kg Ploča za kontaktne fasade FKD-S Thermal Toplinska izolacijska ploča od kamene vune (toplinske provodljivosti λ=0,035 W/mK). POTROŠNJA 1 m 2 /m 2 Broj proizvoda EAN kod Dimenzije Debljina Cijena 5 cm Na upit 6 cm Na upit 8 cm Na upit 10 cm Na upit KH Staklena mrežica 40 x 120 cm 12 cm Na upit 14 cm Na upit 15 cm Na upit 16 cm Na upit 18 cm Na upit 20 cm Na upit Alkalno otporna mrežica od staklenih vlakana, ispitana u Lasselsberger-Knauf povezanim sustavima za toplinsku izolaciju 160 g. POTROŠNJA 1,1 m 2 /m 2 Broj proizvoda EAN kod Pakiranje Cijena KH m2 (1x10 m)/rola 7,00 kn/m 2 KH m2 (1x25 m)/rola 6,50 kn/m 2 KH m2 (1x50 m)/rola 6,00 kn/m 2 PVC kutni profil s mrežicom PVC kutni profil s mrežicom za kutove kod izrade toplinskih sustava Broj proizvoda EAN kod Pakiranje Dimenzije Cijena KH kom/paket 10x15x250 cm 3,90 kn/m PVC okapni profil s mrežicom PVC okapni profil s mrežicom za izvedbu istaka na fasadama, prozorskim i vratnim otvorima, balkonima, i sl. Broj proizvoda EAN kod Pakiranje Dimenzije Cijena 30 KH kom/paket 10x15x250 cm 12,50 kn/m

32 ETICS sutav PREMIUM PLUS Aluminijski profil za podnožja Aluminijski profil za podnožja za sve toplinske sustave. Broj proizvoda Pakiranje Dimenzije Dimenzije Cijena KH kom/paket 5-20 x 250 cm Pričvrsnica (EJOT ejotherm H1 ECO) 5 cm 11,00 kn/m 6 cm 12,00 kn/m 8 cm 14,00 kn/m 10 cm 16,00 kn/m 12 cm 19,00 kn/m 14 cm 22,00 kn/m 15 cm 24,00 kn/m 16 cm 26,00 kn/m 18 cm 29,00 kn/m 20 cm 32,00 kn/m Pričvrsnica s čeličnim trnom za beton, punu opeku, blok opeku, porasti i lagani beton. Nosivost: 0,90 kn (beton, puna opeka, lagani beton), 0,60 kn (blok opeka), 0,50 knn (porasti beton). Promjer svrdla: 8 mm. Promjer rozete: 60 mm Broj proizvoda Pakiranje Dimenzije Cijena KH Putzgrund 100 kom/karton Predpremaz za žbuke Napomena: za Putzgrund obojeni, na osnovnu cijenu se zaračunava +10% Univerzalni predpremaz za pripremu podloga prije nanošenja završno-dekorativnih žbuka bijele boje. 95 mm 1,35 kn/kom 115 mm 1,43 kn/kom 135 mm 1,60 kn/kom 155 mm 1,82 kn/kom 175 mm 2,10 kn/kom 195 mm 2,46 kn/kom 215 mm 2,73 kn/kom 235 mm 3,23 kn/kom 255 mm 4,33 kn/kom 275 mm 4,90 kn/kom 295 mm 5,50 kn/kom cca. 0,13-0,20 kg/m 2 KH kg/kanta 288 kg 24,00 kn/kg KH kg/kanta 360 kg 17,00 kn/kg KH kg/kanta 360 kg 11,00 kn/kg SiliconOLA Silikonska završno-dekorativna žbuka široka paleta boja * moguće intenzivne boje * izuzetno vodoodbojna Pastozna žbuka bez otapala na bazi silikonskih smola i polimerne disperzije s dodacima fungicida i algicida. varira ovisno o strukturi Broj proizvoda Struktura / Pakiranje Boja Cijena KH zrnata - K 1,5 cca. 2,6 kg/m2 Bijela 11,90 kn/kg I. 13,50 kn/kg KH zrnata -K 2,0 cca. 3,6 kg/m2 25 kg/kanta 600 kg/paleta II. III. 14,50 kn/kg 16,50 kn/kg KH žljebasta - R 2,0 cca. 3,2 kg/m na upit 31

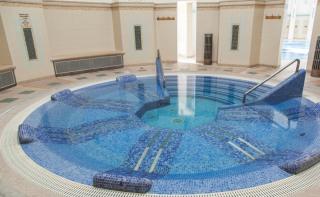

33 Keramičarski radovi Opločavanje površine uvijek predstavlja zadovoljstvo, bilo da se radi o renoviranju ili gradnji novog objekta. Vizualno primjećujemo samo keramičke pločice, no dugotrajna kvaliteta opločenih površina ovisi o materijalima koje smo koristili prilikom gradnje. Lasselsberger-Knauf d.o.o. nudi odgovarajuće, kompletne sustave i materijale za opločavanje, ovisno o vrsti površine i pločice. 1. Priprema podloge 2. Izravnavanje podloge 3. Hidroizolacija 4. Izolacija rubova trakom 5. Ljepljenje 6. Fugiranje 7. Ispunjavanje rubova fleksibilnim silikonskim kitom Odabir elemenata sustava: A. Faze pripreme površine: 1. Raditi isključivo na odgovarajuće osušenoj i otvrdloj površini. Obavezno čekati do odgovarajućeg isušenja podloge ili za izradu podloge koristiti brzovezujuće materijale. 2. Raditi na ravnoj površini! Kod podloga koje nisu odgovarajuće suhe, ili prilikom izvođenja samonivelirajućih podnih masa: Predpremaz Estrichgrund + NivoPlus 3-15 ili NivoSpachtel 3-20 Ukoliko zidna površina nije odgovarajuće ravna za izravnavanje koristite žbuku: Premium G, MP 501 I, Zementputz ili Renobet (detaljne informacije naći ćete u poglavlju o žbukama i tehničkim uputama proizvoda) 3. Prema potrebi koristiti Predpremaz - Estrichgrund ili Kontakt B PLUS B. Hidroizolacija: U unutarnjim prostorijama opterećenim vlagom ili kod opločavanja vanjskih površina obavezno je korištenje hidroizolacije. Posebno napominjemo da je pri gradnji bazena neophodna primjena posebnih materijala. C. Lijepljenje: Prilikom odabira ljepila potrebno je razmotriti slijedeće: očekivano opterećenje vanjska ili unutarnja primjena stanogradnja ili industrijska građevina vlažno ili suho mjesto ima li podnog grijanja vrsta pločica, da li su vodoupojne, otporne na mraz, materijal i dimenzije u slučaju brzog izvođenja primjeniti brzovezujuće ljepilo 32

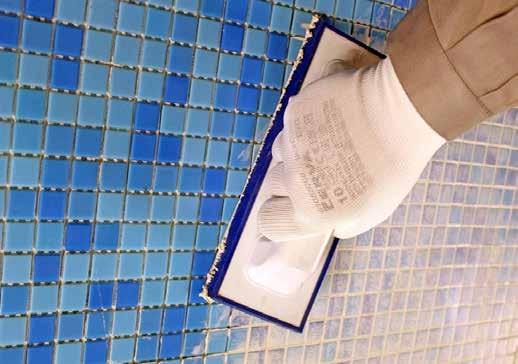

34 D. Fugiranje Dobro odabran ton mase za fugiranje koji je usklađen s keramikom važan je dio sustava. Također postoji nekoliko drugih aspekata koje treba sagledati prilikom odabira mase za fugiranje. Formula za izračun količine materijala potrebnog za fugiranje: E. Silikoni A= širina pločice B= dužina pločice C= debljina pločice D= širina fuge F= zahtjev za specifičnim materijalom (u kg/dm3) Vrijednost F: ProCol+: 1,5 EpoxiCol 2K: 1,6 Colorin: 1,6 SilverCol: 1,5 Silikon koristite samo za popunjavanje uglova i praznina. Prilikom odabira boje, uzmite u obzir i područje nanošenja silikona (upotreba na vanjskim površinama, uglova, kod spojeva npr. umivaonik, zrcalo i sl.) U mm kg/dm 3 Standardi: Kod ljepila za keramiku od godine na europskoj razini vrijede usklađene norme EN 12002, EN i EN Pojašnjenje standardnih oznaka ljepila za keramiku: C- cementno E- s produženim otvorenim vremenom D - disperzijsko T- s reduciranim klizanjem R - reaktivna smola F- brzo otvrdnjavajuće 1- normalno ljepilo S1- fleksibilno (fleksibilnosti od 2,5-5,0 mm) 2- poboljšano ljepilo S2- visoko fleksibilno (fleksibilnosti veće od 5,0 mm) Pojašnjenje standardnih oznaka masa za fugiranje: CG- cementna masa za fugiranje RG- masa na osnovi reaktivne smole 1- Normalne opteretivosti 2- Povišene opteretivosti W- smanjene apsorpcije vode A povećane otpornosti na abraziju 33

35 Predpremazi B Kontakt B Plus Vezivni most za glatke, neupojne površine primjenjiv kod lijepljenja "pločice na pločicu" POTROŠNJA 0,25 kg/m 2 KH kg/kanta 288 kg 36,00 kn/kg KH kg/kanta 420 kg 23,00 kn/kg KH kg/kanta 600 kg 15,00 kn/kg Tiefengrund Dubinski predpremaz za učvršćivanje starih žbuka i disperzijskih boja te pripremu podloge prije nanošenja fasadnih boja i drugih obloga (keramika) POTROŠNJA 0,10-0,25 kg/l KH l/kanta 288 l 26,00 kn/l KH l/kanta 300 l 24,00 kn/l KH l/kanta 360 l 16,00 kn/l 34

36 Ljepila za pločice C Basis Ljepilo za normalno porozne pločice za zidne i podne unutarnje površine. Razred C1T prema EN kg/m 2 KH kg/vreća 600 kg 2,75 kn/kg KH kg/vreća 1200 kg 1,30 kn/kg Basis + Visokokvalitetno ljepilo za normalno porozne pločice na jače opterećenim unutranjim površinama i normalno upojnim pločicama manjih dimenzija i vanjskim natkrivenim površinama. Razred C1T prema EN kg/m 2 KH kg/vreća 1200 kg 1,60 kn/kg FlexECO Fleksibilno ljepilo za unutarnje i vanjske površine primjenjivo za podna grijanja, terase i balkone te jako opterećene površine. Razred C2TE prema EN kg/m 2 KH kg/vreća 1200 kg 2,45 kn/kg Flex ECO Fiber W NOVI PROIZVOD! Fleksibilno bijelo ljepilo s dodatkom vlakana za unutarnje i vanjske površine s visokim mehaničkim opterećenjima, primjenjivo za podna grijanja, terase, balkone kod lijepljenja pločice na pločicu. Razred C2TE prema EN kg/m 2 KH kg/vreća 1200 kg 2,85 kn/kg Flex Fleksibilno ljepilo za unutarnje i vanjske površine primjenjivo za podna grijanja, terase, balkone, kod lijepljenja pločice na pločicu te jako opterećene površine. Razred C2TE S1 prema EN kg/m 2 KH kg/vreća 600 kg 4,00 kn/kg KH kg/vreća 1200 kg 3,10 kn/kg 35

37 Ljepila za pločice C Flex W Fleksibilno bijelo ljepilo za unutarnje i vanjske površine primjenjivo za podna grijanja, terase, balkone, kod lijepljenja pločice na pločicu te jako opterećene površine i svijetlo prirodni kamen. Razred C2TE S1 prema EN kg/m 2 KH kg/vreća 600 kg 5,00 kn/kg KH kg/vreća 1200 kg 4,00 kn/kg ProfiFlex Profesionalno fleksibilno ljepilo izuzetne čvrstoće za unutarnje i vanjske površine, podna grijanja, terase, bazene, balkone, lijepljenja pločice na pločicu te jako opterećene površine. Razred C2TE S1 prema EN kg/m 2 KH kg/vreća 1200 kg 4,00 kn/kg RapidFlex Brzovezujuće fleksibilno ljepilo izuzetne čvrstoće za unutarnje i vanjske površine. Primjenjiv za podna grijanja, terase, bazene, balkone te jako opterećene površine. Razred C2F S1 prema EN kg/m 2 KH kg/vreća 1200 kg 5,50 kn/kg FliessFlex Premium, samonivelirajuće, brzovezujuće, tekuće ljepilo za pločice za unutarnje i vanjske površine. Primjenjivo za podna grijanja, terase, balkone te jako opterećene površine. Razred C2F prema EN kg/m 2 KH kg/vreća 1200 kg 5,50 kn/kg Siluette Dvokomponentno bijelo fleksibilno ljepilo za lijepljenje i fugiranje staklenog mozaika na svim uobičajenim unutarnjim i vanjskim podlogama. Praškasta komponenta se može koristiti i za fugiranje. Razred C2TE S1 prema EN kg/m 2 Broj proizvoda EAN kod Pakiranje Cijena KH komponenta A komponenta B 25 kg/vreća 5 kg/kanta 9,00 kn/kg 36

38 Ljepila za pločice EpoxiFix 2K Dekor Dvokomponentno ljepilo za pločice na bazi epoksidnih smola koje se može koristiti i kao masa za fugiranje. Razred R2 prema EN i RG prema EN C lijepljenje 1,5-3 kg/m 2 fugiranje 0,5-1 kg/m 2 Broj proizvoda EAN kod Pakiranje Boja Cijena KH bijela 7 kg/kanta KH siva 39,00 kn/kg S1 Flex Premium fleksibilno ljepilo izuzetne čvrstoće za unutarnje i vanjske površine, podna grijanja, terase, balkone, lijepljenja pločice na pločicu te jako opterećene površine. Za dimenzije pločica do 90 cm. Razred C2TE S1 prema EN kg/m 2 KH kg/vreća 960 kg 4,00 kn/kg S2 Flex Premium fleksibilno ljepilo izuzetne čvrstoće za unutarnje i vanjske površine, podna grijanja, terase, balkone, lijepljenja pločice na pločicu te jako opterećene površine. Za dimenzije pločica do 120 cm. Razred C2TE S2 prema EN kg/m 2 KH kg/vreća 960 kg 8,00 kn/kg RockFix Debeloslojni sivi mort za lijepljenje prirodnog i umjetnog kamena na unutranjim i vanjskim površinama kg/m 2 ovisno o vrsti i ravnosti kamena KH kg/vreća 1200 kg 2,10 kn/kg RockFix W Debeloslojni bijeli mort za lijepljenje prirodnog i umjetnog kamena na unutranjim i vanjskim površinama kg/m 2 KH kg/vreća 1200 kg 2,80 kn/kg 37

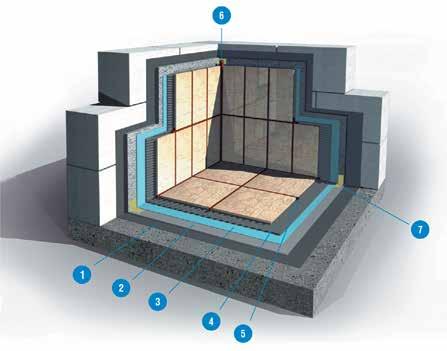

39 Hidroizolacijski materijali C AquaStop Polimer-cementna masa za površinsku hidroizolaciju unutarnjih zidova, podova od vlage i vode u zoni prskanja u kupaonicama, tuševima i prije postavljanja pločica. 1,2 kg/m 2 po premazu KH kg/vreća 1200 kg 5,50 kn/kg AquaStop Flex M Polimer-cementna fleksibilna masa za površinsku hidroizolaciju unutarnjih i vanjskih manje zahtjevnih površina u stanogradnji od vlage i vode (terase, balkoni). 1,2 kg/m 2 po premazu KH kg/vreća 960 kg 12,00 kn/kg AquaStop Flex Polimer-cementna fleksibilna masa za površinsku hidroizolaciju unutarnjih i vanjskih jače opterećenih površina u stanogradnji od vlage i vode (npr. spremnici vode, bazeni, terase, balkoni). 1,2 kg/m 2 po premazu KH kg/vreća 600 kg 19,00 kn/kg KH kg/vreća 960 kg 16,00 kn/kg AquaStop Plus Tekuća hidroizolacijska folija za izoliranje unutranjih zidova i podova od gipskartonskih ploča i gipsanih žbuka za unutarnju primjenu prije postavljanja pločica. 1,2-1,6 kg/m 2 u dva premazu KH kg/kanta 300 kg 25,00 kn/kg KH kg/kanta 1200 kg 20,00 kn/kg AquaStop Band Elastična brtvena traka za kutove, dilatacijske fuge i sl. na unutranjim i vanjskim površinama. po potrebi Broj proizvoda EAN kod Pakiranje Cijena KH rola 10 m x 12 cm 130,00 kn/rola KH rola 50 m x 12 crm 600,00 kn/rola 38

40 Predpremazi C Estrichgrund Vezivni predpremaz za pripremu upojnih mineralnih podloga prije nanošenja anhidritnog estriha ili podnih masa za izravnavanje. 0,10-0,18 kg/m 2 ovisno o upojnosti podloge KH kg/kanta 288 kg 33,00 kn/kg KH kg/kanta 360 kg 29,00 kn/kg KH kg/kanta 600 kg 27,00 kn/kg Nivelirajuće mase C NivoPlus 3-15 Samonivelirajuća cementna podna masa za izravnanje mineralnih podloga u debljini 3-15 mm. Za unutarnje i vanjske površine, podna grijanja. Prohodna nakon 5 sati. 1,6 kg/m 2 (za 1 mm debljine) KH kg/vreća 1200 kg 3,90 kn/kg Nivo Samonivelirajuća cementna podna masa za izravnanje mineralnih podloga u debljini mm. Za unutarnje površine. Prohodna nakon 12 sati. 1,6 kg/m 2 (za 1 mm debljine) KH kg/vreća 1200 kg 4,00 kn/kg Nivo SP 0-20 Samonivelirajuća podna masa na bazi kalcij-sulfata za izravnanje mineralnih podloga u debljini 0-20 mm. Za unutarnje površine. Prohodna nakon 5 sati. 1,6 kg/m 2 (za 1 mm debljine) KH kg/vreća 1200 kg 3,00 kn/kg NivoSpachtel 3-20 Brzovezujuća masa za izravnavanje mineralnih podloga u debljini 3-20 mm. Za unutarnje i vanjske površine. NIJE SAMONIVELIRAJUĆA! 1,6 kg/m 2 (za 1 mm debljine) KH kg/vreća 600 kg 3,10 kn/kg KH kg/vreća 1200 kg 2,30 kn/kg 39

41 Mase za fugiranje C ProCol + Poboljšana fleksibilna masa za fugiranje pločica na unutarnjim i vanjskim podovima i zidovima za širinu fuga od 2 do 10 mm. 0,5-1 kg/m 2 Weiss KH ,00 kn/kg Jasmin KH ,50 kn/kg Bahamabeige KH ,50 kn/kg Walnuss KH ,50 kn/kg Mandeln KH ,50 kn/kg Anemone KH ,50 kn/kg Karamel KH ,50 kn/kg Nougat KH ,50 kn/kg Braun KH ,50 kn/kg Kakao KH ,50 kn/kg Kaffe KH ,50 kn/kg Antrazit KH ,50 kn/kg Schwartz KH kg/vreća 252 kg 16,50 kn/kg Intensivblau KH ,00 kn/kg Hellblau KH ,00 kn/kg Crocus KH ,50 kn/kg Lichtgrau KH ,50 kn/kg Manhattan KH ,50 kn/kg Grau KH ,00 kn/kg Capri KH ,50 kn/kg Bermudablau KH ,50 kn/kg Aquamarin KH ,50 kn/kg Gelb KH ,50 kn/kg Orange KH ,50 kn/kg Cotto KH ,50 kn/kg Intensivrot KH ,50 kn/kg 40

42 Mase za fugiranje C ProCol + Poboljšana fleksibilna masa za fugiranje pločica na unutarnjim i vanjskim podovima i zidovima za širinu fuga od 2 do 10 mm. 0,5-1 kg/m 2 Weiss KH ,00 kn/kg Jasmin KH ,50 kn/kg Bahamabeige KH ,50 kn/kg Walnuss KH ,50 kn/kg Mandeln KH ,50 kn/kg Anemone KH ,50 kn/kg Karamel KH ,50 kn/kg Nougat KH ,50 kn/kg Braun KH ,50 kn/kg Kakao KH ,50 kn/kg Kaffe KH ,50 kn/kg Antrazit KH ,50 kn/kg Schwartz KH kg/vreća 480 kg 12,00 kn/kg Intensivblau KH ,00 kn/kg Hellblau KH ,50 kn/kg Crocus KH ,50 kn/kg Lichtgrau KH ,50 kn/kg Manhattan KH ,50 kn/kg Grau KH ,00 kn/kg Capri KH ,50 kn/kg Bermudablau KH ,00 kn/kg Aquamarin KH ,00 kn/kg Gelb KH ,00 kn/kg Orange KH ,50 kn/kg Cotto KH ,50 kn/kg Intensivrot KH ,50 kn/kg 41

43 Mase za fugiranje C ProCol + Poboljšana fleksibilna masa za fugiranje pločica na unutarnjim i vanjskim podovima i zidovima za širinu fuga od 2 do 10 mm. 0,5-1 kg/m 2 Weiss KH ,50 kn/kg Bahamebeige KH ,50 kn/kg 20 kg/vreća 960 kg Grau KH ,50 kn/kg Manhattan KH ,50 kn/kg SilverCol Premium fleksibilna masa za fugiranje podnih i zidnih keramičkih i gres pločica te ploča od prirodnog kamena ili na osnovi cementa. Za unutarnju i vanjsku primjenu. Primjenjiva za podna i zidna grijanja, terase, balkone i bazene. Povećane otpornosti na razvoj bakterija i gljivica, na mehaničko habanje i UV zračenje. Za širine fuga 2 do 15 mm. 0,5-1 kg/m 2 Weiss KH ,00 kn/kg Jasmin KH ,00 kn/kg Bahamabeige KH ,00 kn/kg Walnuss KH ,00 kn/kg Mandeln KH ,00 kn/kg Anemone KH ,00 kn/kg Karamel KH ,00 kn/kg Nougat KH ,00 kn/kg Braun KH ,00 kn/kg Kakao KH ,00 kn/kg Kaffe KH ,00 kn/kg Antrazit KH ,00 kn/kg Schwartz KH ,00 kn/kg 5 kg/kanta 480 kg Intensivblau KH ,00 kn/kg Hellblau KH ,00 kn/kg Crocus KH ,00 kn/kg Lichtgrau KH ,00 kn/kg Manhattan KH ,00 kn/kg Grau KH ,00 kn/kg Capri KH ,00 kn/kg Bermudablau KH ,00 kn/kg Aquamarin KH ,00 kn/kg Gelb KH ,00 kn/kg Orange KH ,00 kn/kg Cotto KH ,00 kn/kg Intensivrot KH ,00 kn/kg 42

44 Mase za fugiranje C Colorin Rock Masa za široko fugiranje prirodnog i umjetnog kamena na unutarnjim i vanjskim vertikalnim površinama. 0,8 kg/m 2 (za pločice 15x15 i fuge 5-25 mm) Rose 02 KH ,80 kn/kg Rose 03 KH ,80 kn/kg Jura KH kg/vreća 1200 kg 2,80 kn/kg Mramor KH ,80 kn/kg Granit KH ,80 kn/kg EpoxiCol Dekor 2K Dvokomponentna masa za fugiranje na bazi epoksidnih smola, otporna na smrzavanje i kemikalije. Za izradu kemijski visokootpornih i vodonepropusnih fuga kod podloga od glaziranih pločica, prirodnog i umjetnog kamena na unutarnjim i vanjskim površinama. Pogodna za fugiranje bazena i radnih prostorija u prehrambenoj industriji. 0,5-1 kg/m 2 Weiss KH ,00 kn/kg Jasmin KH ,00 kn/kg Bahamabeige KH ,00 kn/kg Anemone KH ,00 kn/kg Karamel KH ,00 kn/kg Braun KH ,00 kn/kg Antrazit KH ,00 kn/kg Schwartz KH ,00 kn/kg Intensivblau KH ,00 kn/kg Hellblau KH ,00 kn/kg 7 kg/kanta 672 kg Crocus KH ,00 kn/kg Lichtgrau KH ,00 kn/kg Manhattan KH ,00 kn/kg Grau KH ,00 kn/kg Bermudablau KH ,00 kn/kg Aquamarin KH ,00 kn/kg Gelb KH ,00 kn/kg Orange KH ,00 kn/kg Cotto KH ,00 kn/kg Intensivrot KH ,00 kn/kg 43

45 Silikon C Sanitarni silikon Trajnoelastični silikonski kit za brtvljenje spojeva, kuteva i dilatacijskih fuga u sanitarnim prostorijama. po potrebi Broj proizvoda EAN kod Pakiranje Cijena Transparent KH ,00 kn/kg Weiss KH ,00 kn/kg Jasmin KH ,00 kn/kg Caramel KH ,00 kn/kg Anemone KH ,00 kn/kg Bahamebeige KH ,00 kn/kg Braun KH ,00 kn/kg Grau KH ,00 kn/kg Antrazit KH ,00 kn/kg Schwartz KH ,00 kn/kg Manhattan KH ,00 kn/kg Bermudablau KH ,00 kn/kg Hellblau KH ,00 kn/kg Crocus KH ml/tuba 12 kom/ karton 39,00 kn/kg Intensivblau KH ,00 kn/kg Aquamarin KH ,00 kn/kg Intensivrot KH ,00 kn/kg Lichtgrau KH ,00 kn/kg Orange KH ,00 kn/kg Cotto KH ,00 kn/kg Gelb KH ,00 kn/kg Walnuss KH ,00 kn/kg Mandeln KH ,00 kn/kg Nougat KH ,00 kn/kg Kakao KH ,00 kn/kg Kaffee KH ,00 kn/kg Capri KH ,00 kn/kg 44

46 45

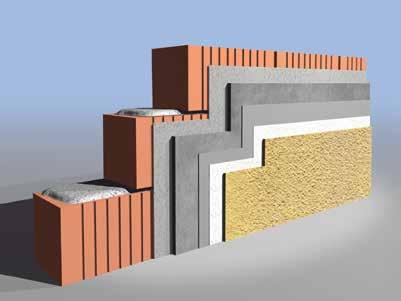

47 Podložne žbuke Podložne žbuke primjenjuju se za zaštitu i izravnavanje podloga od različitih materijala, o kojima će biti govora u nastavku. Njihovom primjenom dobija se homogena, zračno nepropusna površina. Sa žbukama se može poboljšati toplinska izolacija, mehanička otpornost, vodoodbojnost te otpornost na smrzavanje zida. Podložne žbuke također kompenziraju dio naprezanja koja se javljaju prilikom promjena u konstrukciji objekta. Vrlo je bitno da strukturu zida sagledamo kao sustav, što je važan faktor prilikom odabira materijala za žbukanje i same gradnje. A. Način odabira 1. Područja primjene Vanjska primjena: Unutarnja primjena: 2. Vrsta podloga za žbukanje: fasada vapneno-cementne žbuke, lagane i toplinsko-izolacijske žbuke podnožje objekta, balkona i ograda cementna žbuka uobičajena funkcija vapneno-cementna žbuka, gipsana žbuka. veliko opterećenje vodenom parom ili vodom cementne žbuke veliko mehaničko (statično, dinamično) opterećenje cementna žbuka s dodacima za fleksibilnost i s povišenom prionljivošću Prije žbukanja potrebno je znati materijal i svojstva podloge na koju se nanosi žbuka Najčešće podloge su: Beton Armirani beton Porasti beton Puna opeka Blok opeka Opeka od vapnenca Mješano ziđe 3. Tehnologija izvođenja - ručno ili strojno 4. Toplinska provodljivost U cilju poboljšavanja toplinske izolacije zidne konstrukcije, možete odabrati žbuku s malim faktorom toplinske provodljivosti. U slučaju površinskog grijanja potrebno je upotrijebiti podložnu žbuku koja najbolje odgovara takvom području primjene. Preporuča se podložna žbuka ojačana vlaknima s visokom toplinskom provodljivošću. B. Faze žbukanja Odgovarajući tehnološki redoslijed izvođenja jednako je bitan kao i odabir odgovarajućih proizvoda. Nepravilan tehnološki redosljed izvođenja može uzrokovati povećane troškove uslijed popravaka i kašnjenja, stoga je neophodno stručno znanje projekanta kao i izvođača. 1. Priprema površine (vlaženje, poboljšanje prionljivosti, žbukanje) Vanjska primjena: Zid normalne vodoupojnosti Kontakt VS Porasti beton (Ytong) cementni špric Kontakt VS Unutarnja primjena: Zid normalne vodoupojnosti (blok ili puna opeka): Vapneno cementne žbuke prema potrebi podlogu eventualno ovlažiti ili nanijeti cementni špric Kontakt VS Gipsane žbuke nije potrebna prethodna obrada površine Glatka betonska površina: Vapneno cementne žbuke vezivni most Klebespachtel, Thermofix ili Renti Gipsane žbuke Kontakt B Plus Zid od porastog betona (Ytong, Thermostone): Vapneno cementne žbuke cementni špric Kontakt VS Gipsane žbuke Putzgrund 46

48 2. Žbukanje Za odabir žbuka služi slijedeća tablica: Fasada Primjena Blok opeka Porasti beton (Ytong) Opeka od vapnenca Opeka Beton Ručna ili strojna Vanjska primjena MP 503 A MP 503 A MP 503 A MP 503 A MP 503 A Strojna Vapneno-cementne žbuke Veliko mehaničko opterećenje Premium G Premium G Premium G Premium G Premium G Ručna MP Leicht MP Leicht MP Leicht MP Leicht MP Leicht Ručna/Strojna PerliTherm - Perlitherm Perlitherm Perlitherm Ručna StyroTherm - StyroTherm StyroTherm StyroTherm Strojna Zementputz - Zementputz Zementputz Zementputz Ručna/Strojna Zementputz - Zementputz Zementputz Zementputz Ručna/Strojna Podnožje, balkon, ograda Cementna žbuka Zementputz - Zementputz Zementputz Zementputz Ručna/Strojna Normalna funkcija Veliko opterećenje pare ili vode Veliko mehaničko opterećenje Primjena Blok opeka Porasti beton (Ytong) Opeka od vapnenca Opeka Beton Ručna ili strojna Unutarnja primjena Vapneno-cementne žbuke MP 501 I MP 501 I MP 501 I MP 501 I MP 501 I Strojna Premium G Premium G Premium G Premium G Premium G Ručna Lagana žbuka MP Leicht MP Leicht MP Leicht MP Leicht MP Leicht Ručna/Strojna MP 701 G MP 701 G MP 701 G MP 701 G MP 701 G Strojna Gipsane žbuke MP 703 L MP 703 L MP 703 L MP 703 L MP 703 L Strojna MP 705 MP 705 MP 705 MP 705 MP 705 Strojna Cementna žbuka Zementputz - Zementputz Zementputz Zementputz Ručna/Strojna Zementputz - Zementputz Zementputz Zementputz Ručna/Strojna 3. Kod završne faze žbukanja na podložnu mogu se primjeniti i slijedeći slojevi Fina žbuka Završna dekorativna žbuka Obloga Toplinsko-izolacijske ploče/lamele (ekspandirani polistiren, mineralna vuna) Finom žbukom se izravnavaju manje neravnine na temeljnoj žbuci i postiže fina, ujednačena struktura površine. Grublje temeljne žbuke potrebno je uvijek izravnati finom žbukom Feinputz A. Nanošenjem završne žbuke dobiva se strukturirana, dekorativna zidna površina u boji. Ovisno o vrsti i kvaliteti obrade temeljne žbuke, završna žbuka može se nanijeti izravno na temeljnu ili je potreban međusloj fine žbuke. Obloge (keramika, prirodni kamen) uvijek se lijepe izravno na temeljnu žbuku. Kod vanjske primjene potrebno je obratiti pozornost na ograničenja dimenzija obložnih ploča i na raspored dilatacijskih fuga. Toplinska izolacija vanjskih zidova može se znatno poboljšati primjenom povezanih sustava za vanjsku toplinsku izolaciju (engl. ETICS, njem. WDVS) na osnovi ekspandiranog polistirena (EPS) ili mineralne vune, o čemu detaljnije informacije možete pronaći u poglavlju o ETICS sustavima. 47

49 Predpremazi Putzgrund Predpremaz za žbuke Univerzalni predpremaz za pripremu podloga prije nanošenja završno-dekorativnih žbuka bijele boje. B cca. 0,13-0,20 kg/m 2 KH kg/kanta 288 kg 24,00 kn/kg KH kg/kanta 360 kg 17,00 kn/kg KH kg/kanta 360 kg 11,00 kn/kg Putzgrund (U BOJI) Predpremaz za žbuke u boji Napomena: na osnovu cijenu zaračunava se +10% Univerzalni predpremaz za pripremu podloga prije nanošenja završno-dekorativnih žbuka bijele boje. cca. 0,13-0,20 kg/m 2 Broj proizvoda Pakiranje Paleta Cijena KH kg/kanta 288 kg 26,40 kn/kg KH kg/kanta 360 kg 18,70 kn/kg KH kg/kanta 360 kg 12,10 kn/kg Kontakt B Plus Univerzalni predpremaz POTROŠNJA Vezivni most za glatke, neupojne površine te kod lijepljenja pločice na pločicu. 0,25 kg/m 2 KH kg/kanta 288 kg 36,00 kn/kg KH kg/kanta 420 kg 23,00 kn/kg KH kg/kanta 600 kg 15,00 kn/kg Tiefengrund Dubinski predpremaz Temeljni predpremaz za učvršćivanje starih žbuka i disperzijskih boja te pripremu podloge prije nanošenja fasadnih boja. POTROŠNJA 0,10-0,25 l/m 2 KH l/kanta 288 l 26,00 kn/l KH l/kanta 300 l 24,00 kn/l KH l/kanta 360 l 16,00 kn/l 48

50 Cementni špricevi C Kontakt VS Cementni špric za izjednačavanje upojnosti podloge i poboljšanje prionjivosti. Za ručno i strojno nanošenje. Veličine zrna: 2 i 4 mm. 4-5 kg/m 2 za zrno 2 mm 5-6 kg/m 2 za zrno 4 mm KH kg/vreća KH kg/vreća 1200 kg 0,78 kn/kg Toplinsko-izolacijske žbuke C StyroTherm Strojna toplinsko-izolacijska žbuka sa stiroporom za unutarnju i vanjsku primjenu. 10 l/m 2 (za 1 cm debljine) KH l/vreća 40 vreća 68,50 kn/vreća PerliTherm Toplinsko-izolacijska žbuka s perlitom za unutarnju i vanjsku primjenu. 12 l/m 2 (za 1 cm debljine) KH l/vreća 40 vreća 54,00 kn/vreća Ručna vapneno-cementna žbuka Premium G C Ručna vapneno-cementna žbuka za unutarnju i vanjsku primjenu. Veličina zrna: 2,0 mm 16 kg/m 2 (1 cm debljine) KH kg/vreća 1200 kg 0,78 kn/kg 49

51 Strojne vapneno-cementne žbuke C MP 500 I Vapneno-cementna strojna žbuka za unutarnju primjenu. Veličina zrna: 2,0 mm 14 kg/m 2 (1 cm debljine) KH kg/vreća KH kg/vreća 1200 kg 0,79 kn/kg KH silos 790,00 kn/t MP 501 I Vapneno-cementna strojna žbuka za unutarnju primjenu. Veličina zrna: 1,2 mm 13 kg/m 2 (1 cm debljine) KH kg/vreća KH kg/vreća 1200 kg 0,81 kn/kg KH silos 810,00 kn/t MP 501 I Adriatic NOVI PROIZVOD! Vapneno-cementna strojna žbuka za unutarnju primjenu. Veličina zrna: 1,2 mm 14 kg/m 2 (1 cm debljine) KH kg/vreća 1200 kg 0,81 kn/kg KH silos 810,00 kn/t MP 502 I Vapneno-cementna strojna žbuka za unutarnju primjenu s dodatkom perlita. Veličina zrna: 2,0 mm 12,5 kg/m 2 (1 cm debljine) KH kg/vreća KH kg/vreća 1200 kg 0,85 kn/kg KH silos 850,00 kn/t 50

52 Strojne vapneno-cementne žbuke C MP 503 A Vapneno-cementna strojna žbuka za unutarnju i vanjsku primjenu s dodatkom perlita. Veličina zrna: 2,0 mm 12 kg/m 2 (1 cm debljine) KH kg/vreća KH kg/vreća 1200 kg 0,88 kn/kg KH silos 880,00 kn/t MP 503 A Adriatic NOVI PROIZVOD! Vapneno-cementna strojna žbuka za unutarnju i vanjsku primjenu. Veličina zrna: 2,0 mm 14 kg/m 2 (1 cm debljine) KH kg/vreća 1200 kg 0,85 kn/kg KH silos 850,00 kn/t Zementputz Temeljna cementna žbuka za jača opterećenja za unutarnju i vanjsku primjenu. Veličina zrna: 2 mm 16 kg/m 2 (1 cm debljine) KH kg/vreća 1200 kg 1,15 kn/kg MP Leicht Innen Lagana vapneno-cementna žbuka za unutarnju primjenu. Posebno primjenjiva na laganim podlogama (porasti beton). Veličina zrna: 2,0 mm 10 kg/m 2 (1 cm debljine) KH kg/vreća 1200 kg 1,00 kn/kg MP Leicht Lagana vapneno-cementna žbuka za unutarnju i vanjsku primjenu. Posebno primjenjiva na laganim podlogama (porasti beton). Veličina zrna: 2,0 mm 10 kg/m 2 (1 cm debljine) KH kg/vreća 1200 kg 1,10 kn/kg 51

53 Strojne gipsane žbuke C MP 701 G Gipsana strojna žbuka izuzetne glatkoće za unutarnju primjenu. Velična zrna: 0,6 mm 10 kg/m 2 (1 cm debljine) Broj proizvoda EAN code Pakiranje Paleta Cijena KH kg/vreća 1200 kg 1,23 kn/kg KH silos 1.230,00 kn/t MP 703 L Lagana gipsana strojna žbuka za unutarnju primjenu. Veličina zrna: 0,6 mm 9,5 kg/m 2 (1 cm debljine) Broj proizvoda EAN code Pakiranje Paleta Cijena KH kg/vreća 1,45 kn/kg KH silos 1.450,00 kn/t MP 705 Gipsana strojna žbuka za unutarnju primjenu. Veličina zrna: 0,6 mm 11 kg/m 2 (1 cm debljine) Broj proizvoda EAN code Pakiranje Paleta Cijena KH kg/vreća 1200 kg 1,10 kn/kg KH silos 1.100,00 kn/t MP 705 Adriatic NOVI PROIZVOD! Gipsana strojna žbuka za unutarnju primjenu. Veličina zrna: 0,6 mm 11 kg/m 2 (1 cm debljine) Broj proizvoda EAN code Pakiranje Paleta Cijena KH kg/vreća 1200 kg 1,10 kn/kg KH silos 1.100,00 kn/t 52

54 Fine žbuke C Feinputz A Vapneno-cementna fina žbuka za izravnavanje i fino strukturiranje grubih podložnih žbuka. Za unutarnju i vanjsku primjenu. Veličina zrna: 0,6 mm 3-5 kg/m 2 (1 cm debljine) Broj proizvoda EAN code Pakiranje Paleta Cijena KH kg/vreća 600 kg 2,50 kn/kg KH kg/vreća 1200 kg 1,15 kn/kg Feinputz W Bijela vapneno-cementna fina žbuka za izravnavanje i fino strukturiranje grubih podložnih žbuka. Za unutarnju i vanjsku primjenu. Veličina zrna: 0,6 mm 3-5 kg/m 2 (1 cm debljine) Broj proizvoda EAN code Pakiranje Paleta Cijena KH kg/vreća 1200 kg 1,60 kn/kg Premium Plus strojno Bijela vapneno-cementna žbuka za poraste betone. Za unutarnju primjenu i debljine nanosa od 3-10 mm. Veličina zrna: 0,6 mm cca. 5 kg/m 2 (3 mm debljine) Broj proizvoda EAN code Pakiranje Paleta Cijena KH kg/vreća 1200 kg 1,40 kn/kg Poren Plus Univerzalni tankoslojni bijeli mort za zidanje i žbukanje blokova od porastih betona. Veličina zrna: 0,6 mm cca. 5 kg/m 2 (3 mm debljine) Broj proizvoda EAN code Pakiranje Paleta Cijena KH kg/vreća 600 kg 3,80 kn/kg 53

55 Vapnene žbuke C Kalky Vapnena strojna žbuka za unutarnju i vanjsku primjenu. Veličina zrna: 2,0 mm 15 kg/m 2 (1 cm debljine) Broj proizvoda Pakiranje Paleta Cijena KH kg/vreća 1200 kg 1,20 kn/kg Kalky Fein Fina vapnena ručna žbuka za unutarnju i vanjsku primjenu. Veličina zrna: 0,60 mm 3-5 kg/m 2 Broj proizvoda Pakiranje Paleta Cijena KH kg/vreća 1200 kg 1,60 kn/kg 54

56 Mase za izravnavanje i zaglađivanje C Renobet (grau) Cementna masa za izravnavanje, zaglađivanje i popravak betonskih i ožbukanih površina u debljini do 20 mm. Za unutarnju i vanjsku primjenu. Veličina zrna: 0,6 mm 1,6 kg/m 2 (1 mm debljine) KH kg/vreća 1200 kg 3,00 kn/kg Renobet (weiss) Cementna masa na bazi bijelog cementa za izravnavanje. Za zaglađivanje i popravak betonskih i ožbukanih površina u debljini do 20 mm. Za unutarnju i vanjsku primjenu. Veličina zrna: 0,6 mm 1,6 kg/m 2 (1 mm debljine) KH kg/vreća 1200 kg 3,00 kn/kg Renti Vapneno-cementni mort za izravnavanje, visoke prionjivosti s dodatkom mikrovlakana. Za obnavljanje starih nosivih žbuka. Za unutarnju i vanjsku primjenu. Veličina zrna: 1,2 mm 2-6 kg/m 2 (ovisno o debljini sloja) KH kg/vreća 600 kg 3,60 kn/kg KH kg/vreća 1200 kg 2,50 kn/kg Renti Fein Vapneno-cementni mort za izravnavanje, visoke prionjivosti s dodatkom mikrovlakana. Za obnavljanje starih nosivih žbuka. Za unutarnju i vanjsku primjenu. Veličine zrna: 0,6 mm 1,5-3 kg/m 2 (ovisno o debljini sloja) KH kg/vreća 1200 kg 3,50 kn/kg Gletti Vapnena masa za zaglađivanje za unutarnju primjenu. Veličina zrna: 0,15 mm 1,0 kg/m 2 (1 mm debljine) KH kg/vreća 600 kg 2,80 kn/kg 55

57 Reparaturni mortovi C Kontakt CT Vezivni most za reparaturne mortove i korozijska zaštita armature kod renoviranja armirano-betonskih konstrukcija (mostova, vijadukata i sl.). Veličina zrna: 0,6 mm 1,6 kg/m 2 (1 mm debljine) KH kg/vreća 360 kg 7,60 kn/kg KH kg/vreća 960 kg 6,70 kn/kg CT Max Grubi reparaturni mort za sanaciju armirano-betonskih konstrukcija (mostovi, vijadukti i sl.). Osigurava se odgovarajući zaštitni sloj armature, za krpanje većih rupa i izradu profilacija. Veličina zrna: 4 mm 2 kg/m 2 (1 mm debljine) KH kg/vreća 1200 kg 3,50 kn/kg CT Mix Fini reparaturni mort za sanaciju armirano-betonske konstrukcije (mostovi, vijadukti i sl.). Za izravnavanje manjih neravnina na betonu i zaglađivanje grubih reparaturnih mortova. Veličina zrna: 0,6 mm 1,7 kg/m 2 (1 mm debljine) KH kg/vreća 600 kg 3,50 kn/kg KH kg/vreća 1200 kg 3,00 kn/kg Dodatni proizvodi InstallGips C Mješavina gipsa i punila za pričvršćivanje svih vrsta instalacija i profila, ispunjavanje instalacijskih kanala, dubljih pukotina, fuga, rupa i sl. na unutarnjim površinama. po potrebi KH kg/vreća 600 kg 3,30 kn/kg KH kg/vreća 1200 kg 1,30 kn/kg ProfilFix Brzovezujući cementni mort za postavljanje vodilica, kutnika i instalaterske radove na unutarnjim i vanjskim površinama. po potrebi KH kg/vreća 1200 kg 2,50 kn/kg 56

58 Pribor za žbukanje C Kutni profil za unutarnju upotrebu Pocinčani kutni profil za unutarnju upotrebu. Broj proizvoda Pakiranje Cijena KH x 275 cm/paket 3,50 kn/m Kutni profil za vanjsku upotrebu Pocinčani kutni profil za vanjsku upotrebu. Broj proizvoda Pakiranje Cijena KH x 300 cm/paket 7,10 kn/m Vodilica za žbuke Pocinčana vodilica za žbukanje. Broj proizvoda Debljina Pakiranje Cijena KH mm 50 x 300 cm/paket 3,00 kn/m KH mm 50 x 300 cm/paket 3,50 kn/m 57

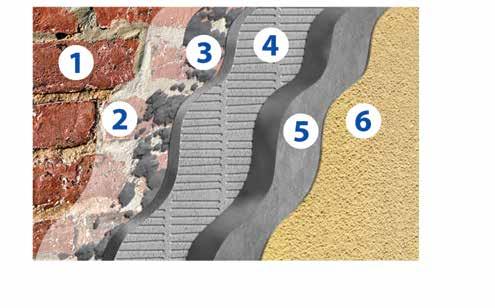

59 Sanacijski sustavi Oštećenja zidova najčešće su uzrokovana vlagom, jer je većina starih zgrada zidana bez izvedene hidroizolacije. Iz tog razloga postupci sanacije zahtjevaju visoku stručnost i primjenu materijala koji su razvijeni specijalno za tu namjenu. Sanacijske žbuke proizvode se u strogo kontroliranim tvorničkim uvjetima, s preciznim omjerom sastojaka za odvlaživanje i kao takve odgovaranju visokim zahtjevima određenim WTA smjernicama. Kod sanacijskih žbuka vrlo je bitan visoki udio zračnih pora, koje omogućuju polagano odvođenje vodene pare iz zidova i akumulaciju štetnih soli u tim porama. Na taj način ne dozvoljavaju solima da izlaze na površinu zida (iscvjetavanje soli na površini zida). Vlaga i sol u ziovima izazivaju negativne posljedice, između ostalog: Toplinska izolacija zidova je pogoršana Iscvjetavanje soli Otpadanje žbuke Vlažna i hladna površina zidova Pojavljivanje plijesni što je osim narušene estetike i zdravstveni rizik Prednost Eurosan sustava: Nema pojave solnih nakupina Isparavanje vlage iz zidova odvija kroz žbuku u obliku vodene pare Unutarnja površina zidova postaje toplija Ručna ili strojna obrada Usklađen s Europskim standardima Ekološki prihvatljiv SLOJEVI EUROSAN WTA SUSTAVA 1. Podloga 2. Sredstvo za hidrofobiranje (prema potrebi) 3. LB-Knauf EUROSAN VS (sanacijski špric) 4. LB-Knauf EUROSAN UP sanacijska podložna žbuka (prema WTA smjernicama) 5. LB-Knauf EUROSAN OP sanacijska gornja žbuka (prema WTA smjernicama) 6. LB-Knauf EDELPUTZ-REIBER ili silikonska fasadna boja SiliconTop uz prethodni međusloj fine žbuke U području podnožja zaribava se EUROSAN OP gornja žbuka, tj. ne nanosi se fina žbuka. SLOJEVI EUROSAN SUSTAVA ZA ODVLAŽIVANJE 1. Podloga 2. LB-Knauf EUROSAN VS sanacijski špric 3. LB-Knauf EUROSAN EPN žbuka za odvlaživanje 4. LB-Knauf EDELPUTZ EXTRA-REIBER ili silikonska fasadna boja SiliconTop uz prethodni međusloj fine žbuke U području podnožja zaribava se EUROSAN OP gornja žbuka, tj. ne nanosi se fina žbuka. 58

60 Postupak izvedbe sanacijskog sustava: 1. Prema potrebi izvršiti analizu stanja zida Izrada detaljnog stručnog izvješća za potrebe arhitekta i izvođača radova, uz precizan opis ugradnje potrebnih materijala i radnih postupaka 2. Odstranjivanje oštećene žbuke Uklanjanje oštećene žbuke u visini cca. 1 m od postojeće žbuke 3. Izvedba naknadne hidroizolacije zida (preporuča se uvijek ukoliko je to moguće) 4. Nanošenje sanacijskog sustava a) EUROSAN WTA sanacijski sustav (Eurosan UP, Eurosan OP) b) EUROSAN žbuke za odvlaživanje (Eurosan EP) KADA PRIMJENITI EUROSAN SUSTAV ZA ODVLAŽIVANJE? U slučaju kada je oštećeno ziđe malo opterećeno vlagom i solima, trajni i dobri rezultati mogu se postići primjenom ovog sustava s Eurosan EP žbukom za odvlaživanje. Na zidove koji su očišćeni od stare žbuke nanosi se Eurosan VS sanirni špric, na način da je prekrivneo cca. 50% površine zida. Nakon odgovarajućeg sušenja i vezanja šprica, nanosi se Eurosan EP žbuka za odvlaživanje u minimalnoj debljini sloja od 2 cm. KADA PRIMJENITI EUROSAN WTA SANACIJSKI SUSTAV? Ukoliko mjerenja vlažnosti i sadržaja topivih soli ukazuju na veliku opterećenost ziđa, potrebno je primjeniti složeniji sanacijski sustav. Sukladno WTA smjernicama, ovaj sustav se sastoji od Eurosan UP (podložne žbuke) i Eurosan OP (gornje žbuke). Gornja žbuka se nanosi nakon odgovarajućeg sušenja podložne žbuke. Zadnji element sustava Eurosan WTA je fina žbuka za izravnavanje, koja se primjenjuje kada kao završni sloj na sanacijski sustav nanosimo paropropusnu fasadnu boju (npr. SiliconTOP). Fasadne i unutarnje zidove moguće je obraditi i mineralnom plemenitom žbukom Edelputz Extra Reiber. Prilikom sanacije nije potrebno nanošenje sanacijskog sustava po cijeloj površini zidova, već samo do cca. 1 m iznad nivoa vidljivog oštećenja. U cilju izjednačavanja vodoupojnosti novo ožbukanih površina (spoj sanirna-postojeća klasična žbuka), potrebno je cijelu površinu obraditi međuslojem fine žbuke. Na zidove ožbukane sanacijskim sustavom smiju se nanositi isključivo paropropusni premazi i završne žbuke. 59

61 Sanacijski sustav (prema WTA smjernicama) C Eurosan AP Ručna žbuka za izravnavanje većih neravnina na podlozi na koju će se nanositi sanacijska podložna žbuka za unutarnju i vanjsku primjenu. cca. 10 kg/m 2 (za 1 cm debljine) KH kg/vreća 1200 kg 1,85 kn/kg Eurosan UP (H) Sanacijska ručna podložna žbuka prema WTA smjernicama za unutarnju i vanjsku primjenu. cca. 10 kg/m 2 (za 1 cm debljine) KH kg/vreća 1200 kg 3,30 kn/kg Eurosan UP (M) Sanacijska strojna podložna žbuka prema WTA smjernicama za unutarnju i vanjsku primjenu. cca. 10 kg/m 2 (za 1 cm debljine) KH kg/vreća 1200 kg 3,30 kn/kg Eurosan OP (H) Sanacijska ručna žbuka prema WTA smjernicama za unutarnju i vanjsku primjenu. cca. 10 kg/m 2 (za 1 cm debljine) KH kg/vreća 1200 kg 3,20 kn/kg Eurosan OP (M) Sanacijska strojna žbuka prema WTA smjernicama za unutarnju i vanjsku primjenu. cca. 10 kg/m 2 (za 1 cm debljine) KH kg/vreća 1200 kg 3,20 kn/kg 60

62 Sanacijski špric C Eurosan VS Prethodni špric za mineralne podloge koje treba sanirati. Za unutarnju i vanjsku primjenu. cca. 4-5 kg/m 2 KH kg/vreća 1200 kg 1,85 kn/kg Žbuke za odvlaživanje Eurosan EP (H) C Ručna žbuka za odvlaživanje vlagom i solima slabo opterećenih mineralnih podloga za unutarnju i vanjsku primjenu. cca. 10 kg/m 2 (za 1 cm debljine) KH kg/vreća 1200 kg 2,25 kn/kg Eurosan EP (M) Strojna žbuka za odvlaživanje vlagom i solima slabo opterećenih mineralnih podloga za unutarnju i vanjsku primjenu. cca. 10 kg/m 2 (za 1 cm debljine) KH kg/vreća 1200 kg 2,25 kn/kg Trassputz Ručna žbuka s dodatkom trasa za odvlaživanje vlagom i solima slabo opterećenih mineralnih podloga za unutarnju i vanjsku primjenu. cca. 10 kg/m 2 (za 1 cm debljine) KH kg/vreća 1200 kg 2,10 kn/kg 61

63 Mortovi za zidanje U prošlosti su se za međusobno spajanje i učvršćivanje raznih elemenata za zidanje (kamen, opeka) najčešće kao vezivo koristili blato, glina, vapno, gips, tras, i na pojedinim mjestima materijali svojim svojstvima slični cementu, te njihove međusobne mješavine. Danas se kao vezivno sredstvo najčešće koristi vapno (gašeno ili hidratizirano) i cement. Kod sanacija povijesnih građevina kao hidraulični vezivni materijal u mortu se koristi vapneni hidrat i tras. 1. Zid od opeke 2. Cementni špric 3. Podložna žbuka 4. Fina žbuka 5. Predpremaz 6. Završna žbuka ili boja 1. Namjena - zidanje novih ili sanacija starih zidova Faktori koji utječu na odabir zidarskog morta 2. Vrsta građevine a. Novogradnja - odabir morta za zidanje ovisi o vrsti materijala kojim se izvode zidarski radovi (opeka, betonski blokovi i sl.) i projektiranim opterećenjima zidova MM5 i MM10 3. Mortovi prilagođeni vrsti materijala za zidanje a. Za klinker opeku M5 Klinker b. Za elemente od porastog betona MM5 Thermo ili M5 poren c. Za glinenu opeku MM5 Thermo, MM5 d. Za staklenu opeku M10 Glas 4. Svojstva toplinske izolacije Svojstva toplinske provodljivosti morta za zidove moraju biti ujednačene s materijalom kojim se zida. Kod modernih visokoporoznih zidnih elemenata (npr. Wienerberger Porotherm, Unipor i sl.) preporučeno je korištenje toplinsko- izolacijskog morta MM5 Thermo. 5. Razredi mortova za zidanje prema čvrstoći Norma HRN EN klasificira mortove za zidanje prema tlačnoj čvrstoći. Proizvodi tvrtke Lasselsberger-Knauf pod nazivom M5 i MM10 svrstavaju se prema usklađenim europskim normama u razrede M5 i M Način obrade a. Strojno b. Ručno 62

64 Pakiranje Lasselsberger-Knauf mortovi za zidanje opće namjene (oznake G prema normi HRN EN 998-2) isporučuju se u vrećama od 25 kg i 40 kg, a lagani mort (oznake L prema normi HRN EN 998-2) MM5 Thermo isporučuje se u pakiranju od 50 l. Na gradilištu se, osim vode, u suhi mort ne smiju dodavati nikakvi drugi materijali. Nakon ručnog ili strojnog miješanja Lasselsberger-Knauf mortovi za zidanje odmah su spremni za ugradnju. Na veća gradilišta mort se može dopremiti u silosu na koji je montiran horizontalni mješač, a u cilju veće učinkovitosti rada i zaštite okoliša. TABLICA POTROŠNJI MATERIJALA PO m 2 ZIDA: MATERIJAL ZA ZIDANJE Opeka Betonski blokovi Porobeton (širina fuge 5 mm) Porobeton (širina fuge 2,5 mm) VRSTA ZIDNOG ELEMENTA DEBLJINA ZIDA (cm) POTROŠNJA VLAŽNOG MORTA (l/m 2 ) ZAHTJEVI SUHOG MORTA normalan mort (kg) toplinsko izolacijski mort (l) Tankoslojni mort (kg) MM 5, MM 10 MM 5 Thermo M5 Poren Puna opeka 25x12x6,5 cm ,8 26,3 Puna opeka 25x12x6,5 cm ,5 Puna opeka 25x12x6,5 cm PoroTherm 38 S P+E ,8 32,5 PoroTherm 30 S P+E ,2 23,75 PoroTherm 25 S P+E ,6 21,3 Betonski blok ,5 Betonski blok ,4 47,5 Betonski blok 10 8,5 15,3 10,6 Ytong blok 30x60x20 cm 30 9,75 12,2 Ytong zidani element NF 30x60x20 cm 30 7,35 9,2 Ytong glatki zidani element 37,5x60x20 cm 37,5 12,23 15,3 Ytong zidani element NF 37,5x60x20 cm 37,5 9,15 11,4 Ytong pregradni element 10x60x20 cm 10 3,25 4,1 Ytong pregradni element NF 10x60x20 cm 10 2,45 3,1 Ytong blok 30x60x20 cm 30 4,88 6,3 Ytong zidani element NF 30x60x20 cm 30 4,4 5,7 Ytong glatki zidani element 37,5x60x20 cm 37,5 6,12 8 Ytong zidani element NF 37,5x60x20 cm 37,5 5,45 7,1 Ytong pregradni element 10x60x20 cm 10 1,63 2,1 Ytong pregradni element NF 10x60x20 cm 10 1,2 1,6 63

65 Mortovi za zidanje B MM 5 Mort za zidanje nosivih zidova normalne opterećenosti. Razred G-M5 prema EN Izdašnost 1 vreća = cca. 16 l mokrog morta KH kg/vreća 1200 kg 0,61 kn/kg KH silos 610,00 kn/kg MM 10 Mort za zidanje nosivih zidova veće opterećenosti. Razred G-M10 prema EN Izdašnost 1 vreća = cca. 22 l mokrog morta KH kg/vreća 1200 kg 0,90 kn/kg MM 5 Thermo Toplinsko-izolacijski mort za zidanje visokoporoznom opekom. Razred L-M5 prema EN Izdašnost 1 vreća = cca. 40 l mokrog morta Broj proizvoda Pakiranje Paleta Cijena KH l/vreća 40 vreća 59,00 kn/vreća M5 Poren Tankoslojni mort za lijepljenje blokova od porastog betona kod izrade nosivih i pregradnih zidova. Razred T-M5 prema EN Izdašnost 1 vreća = cca. 16 l mokrog morta KH kg/vreća 1200 kg 1,40 kn/kg M5 Poren W Tankoslojni mort na bazi bijelog cementa, za lijepljenje blokova od porastog betona kod izrade nosivih i pregradnih zidova. Razred T-M5 prema EN Izdašnost 1 vreća = cca. 16 l mokrog morta KH kg/vreća 1200 kg 1,60 kn/kg 64

66 Mortovi za zidanje B M5 Klinker Mort bijele boje za zidanje zidova od fasadene opeke. Razred G-M5 prema EN Izdašnost 1 vreća = cca. 16 l mokrog morta KH kg/vreća 1200 kg 1,85 kn/kg M10 Glass Mort bijele boje za zidanje i fugiranje zidova od staklene opeke. Razred G-M10 prema EN Izdašnost 1 vreća = cca. 16 l mokrog morta KH kg/vreća 1200 kg 2,65 kn/kg 65

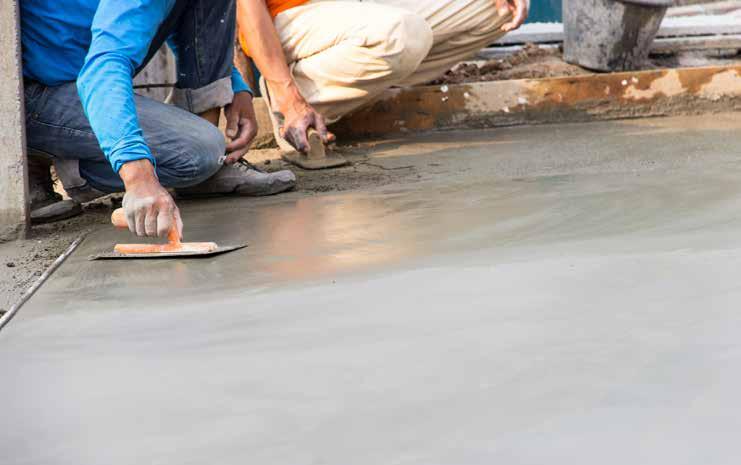

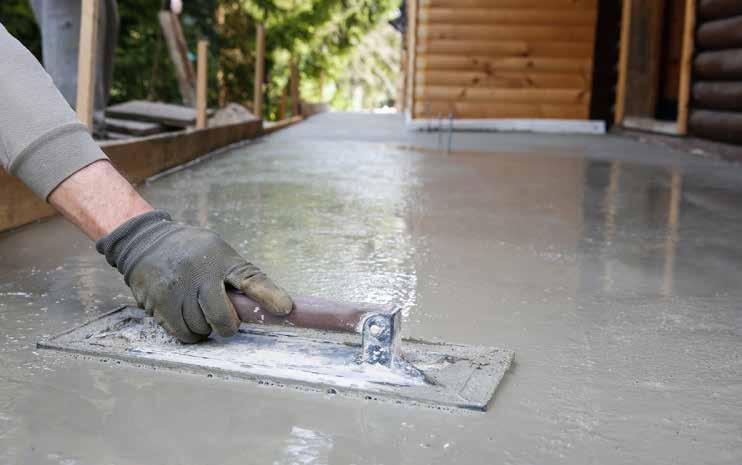

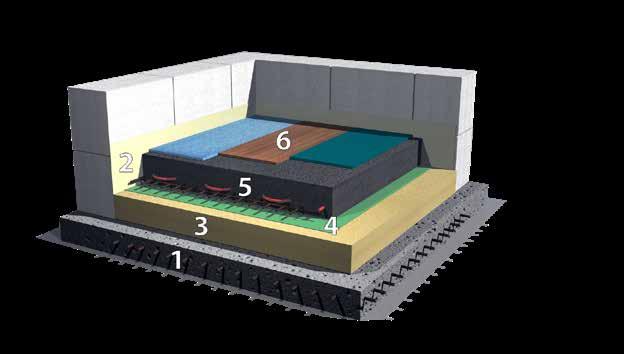

67 Estrisi Estrih je jedan od elemenata podne konstrukcije u pravilu izveden u debljinama od 3 do 8 cm. Uloga estriha je raspodjela opterećenja na nosivu konstrukciju i priprema za neku od završnih obloga. Sustav poda uobičajeno se sastoji od prihvatne podloge, sloja toplinske i/ili zvučne izolacije, sloja za raspodjelu opterećenja (estriha) i završne obloge. Ovisno o načinu izvedbe (podno grijanje, razni priključci, vrsta podloge), broj i redosljed slojeva može varirati. Presjek slojeva podnog sustava: 1. Podloga 2. Rubna dilatacijska traka 3. Toplinska i/ili i zvučna izolacija 4. Odvajajuća folija 5. Estrih 6. Obloga (keramika, laminat, parket i sl.) 66

68 Prilikom odabira estriha u obzir se mora uzeti sljedeće: 1. Područje primjene: Vanjska primjena ili unutarnje površine pod jakim opterećenjem vlage - Koristiti cementni estrih Međustropne konstrukcije ili podne konstrukcije u dodiru s tlom - Može se koristiti cementni ili anhidritni estrih. 2. Priprema podloge: Neposredno prije izrade vezanog cementnog estriha podlogu premazati vezivnim mostom Kontakt ZE. Prije izrade vezanog anhidritnog estriha (Estrich FE) podlogu predobraditi s Estrichgrund. 3. Ovisno o opterećenju prostorije, području primjene i vrsti završne obloge, preporučuje se: Estrich ZE20, Estrich ZE 20 Fiber, Estrich ZE30, Estrich Rapid, Estrich FE 4. Ostali faktori koji utječu na odabir: Podno grijanje - Preporučuje se anhidritni Estrich FE radi bitno boljeg prijenosa topline Toplinska i/ili zvučna izolacija - Anhidritni Estrich FE ili cementni estrih Industrijske hale, skladišta - koristimo vezni cementni estrih Estrich ZE30 5. Područje primjene: Izrada cementnog estriha je težak fizički posao koji zahtjeva veliko stručno znanje i iskustvo. Anhidritni estrih je samonivelirajući estrih koji se izljeva pomoću stroja za žbukanje (PFT G4) ili posebnog stroja za tekući estrih (Ferro 100) te time izrada postaje bitno lakša. 6. Priprema podloge: Prije postavljanja obloga, estrih se mora odgovarajuće osušiti. Ukoliko se anhidritni estrih dodatno izravnava masom za niveliranje, potrebno ga je eventualno obraditi s Estrichgrund-om. 67

69 Estrisi / Betoni B Estrih ZE20 Cementni estrih tlačne čvrstoće 20 N/mm 2 za unutarnju i vanjsku primjenu u stanogradnji i obrtništvu. cca. 20 kg/m 2 (1 cm debljine) KH kg/vreća 1200 kg 0,64 kn/kg KH silos 640 kn/t Estrih ZE20 Fiber NOVI PROIZVOD! Tvronički pripremljen suhi mort za izradu estriha s dodatkom vlakana tlačne čvrstoće 20 N/mm 2 za unutarnju i vanjsku primjenu u stanogradnji. cca. 20 kg/m 2 (1 cm debljine) KH kg/vreća 1200 kg 0,70 kn/kg KH silos 700,00 kn/t Estrih ZE30 Cementni estrih s dodatkom mikrovlakana tlačne čvrstoće 30 N/mm 2 za unutarnju i vanjsku primjenu u stanogradnji i laganoj industriji. Može se koristiti kao završni sloj bez obloge. cca. 20 kg/m 2 (1 cm debljine) KH kg/vreća 1200 kg 0,75 kn/kg KH silos 750 kn/t Estrih Rapid Brzovezjući cementni estrih tlačne čvrstoće 20 N/mm 2 za unutarnju primjenu u stanogradnji i obrtništvu. cca. 18 kg/m 2 (1 cm debljine) KH kg/vreća 1200 kg 3,00 kn/kg Estrih FE Tekući samonivelirajući anhidritni estrih za debljine sloja mm na unutarnjim površinama. cca. 18 kg/m 2 (1 cm debljine) KH kg/vreća 1200 kg 1,60 kn/kg KH silos 1.600,00 kn/t 68

70 Estrisi / Betoni B Unibeton 4 mm Cementni mort za izradu svih vrsta estriha u stanogradnji te manja betoniranja. Za unutarnju i vanjsku upotrebu. po potrebi KH kg/vreća 1200 kg 0,67 kn/kg Unibeton 8 mm Cementni mort za izradu svih vrsta estriha u stanogradnji te manja betoniranja. Za unutarnju i vanjsku upotrebu. po potrebi KH kg/vreća 1200 kg 0,67 kn/kg StyroFloor Toplinsko-izolacijski podložni mort za izravnavanje i popunjavanje otvora kod položenih vodova ili kao zvučnotoplinska izolacija kod izrade plivajućeg estriha. Obavezno polaganje estriha! cca. 10 l/m2 (1 cm debljine) KH l/vreća 40 vreća 59,00 kn/vreća QuartzSand Suhi, separirani kvarcni pijesak. Granulacija od 0,1 do 0,6 mm. po potrebi KH kg/vreća 1200 kg 0,49 kn/kg Natursand NOVI PROIZVOD! Prirodni pijesak za pripremu podloge za betonske opločnike, betonske ploče i rubnjake. Granulacije od 0 do 2 mm. po potrebi KH kg/vreća 1200 kg 0,49 kn/kg 69

71 Pribor za estrih B Rubna izolacijska traka Rubna izolacijska traka 8/100 za odvajanje estriha od zidova, stupova, cijevi i sl. kod izrade plivajućeg estriha ili estriha na razdjelnom sloju. 1 m/m Broj proizvoda Pakiranje Cijena KH m/rola 110,00 kn/rola Razdvajajuća folija Razdvajajuća folija kod izrade plivajućeg estriha ili estriha na razdjelnom sloju širine 1,25 m. cca. 1,07 m 2 /m 2 Broj proizvoda Pakiranje Cijena KH m 2 / rola 350,00 kn/rola PrimaFloor Specijalna alkalno otporna staklena mrežica za cementne estrihe. 1,1 m 2 /m 2 Broj proizvoda Pakiranje Cijena KH m/ rola 13,00 kn/m KH m/rola 10,00 kn/m Staklena mrežica HI-100 5x5 Staklena mrežica za armiranje hidroizolacije. 1,1 m 2 /m 2 Broj proizvoda Pakiranje Cijena KH m/ rola 6,00 kn/m 70
