1 termoizolacioni fasadni sistem Klimatizirajuća fasada Mikroporozan sistem - fasada koja diše Ugodna i zdrava stambena klima Štedi energiju i troškove grejanja Ideje budućnosti

2 Baumit open plus Baumit open 2 Klimatizirajuća fasada Kvalitet življenja i zadovoljstvo boravka u prostoru znatno zavise od ugodnosti stambene klime. Važan kriterijum za ugodno stanovanje je temperatura i relativna vlažnost vazduha. Idealna relativna vlažnost vazduha je %, a temperatura vazduha C. Važan kriterijum, je i površinska temperatura zida. Što je ona viša, u prostoru se ugodnije osećamo. Masivna gradnja sa prirodnim elementima, kao što je opeka, osigurava čvrstu konstrukciju, akumulaciju toplote, protivpožarnu i zvučnu zaštitu. Baumit open plus ploča ima male perforacije kroz koje se prenosi vlaga u obliku pare prema spolja. Ova otvorenost sistema osigurava optimalnu ugodnost stambene klime. Po preseku zida u jednom domaćinstvu, sa unutrašnje strane zida, u obliku pare prođe do 10 l vode dnevno. Fasadni sistem mora imati odličnu paro-propusnost kako bi omogućio nesmetanu cirkulaciju vlage. Baumit open sisstem ima paropropusnost kao cigla (μ=10) čime je transport vodene pare neometan, pa garantuje tople zidove i ugodnu stambenu klimu.

3 Mikroporozna toplotna izolacija open plus 3 Prednosti Baumit open fasadnog sistema: paropropusnost jednaka kao kod opeke 20% bolja toplotna izolacija nego sa standardnim fasadnim stiroporom neometan transport vodene pare saniranje i toplotna izolacija u jednom homogena gradnja koja sprečava pojavu kondenzata garancija ugodne stambene klime primenjiv za novogradnju i za renoviranje starih objekata Ova toplotna izolacija rezultat je 30-godišnjih istraživanja i razvoja na području fasadnih termoizolacionih izolacija. Uz Baumit open fasadni sistem koji diše moguće je izolovati novosagrađene objekte, ali i stare prilikom renoviranja. Sistem osigurava odličnu povezanost zida konstrukcije i visoko kvalitetnu toplotnu izolaciju, a rezultat je ušteda energije, a čvrsti dokaz su smanjeni troškovi grejanja. Baumit open fasadni sistem garantuje tople zidove i ugodnu stambenu klimu! Pravilan odnos temperature i relativne vlage vlažnost vazduha (%) neugodno suvo ugodno neugodno vlažno još uvek ugodno Viša površinska temperatura zida omogućava nižu temperaturu vazduha temperatura na površini ( C) neugodno hladno neugodno vruće područje ugodnog osećaja ivično područje ugodnog osećaja područje neugodnog osećaja temperatura u prostoru ( C) temperatura u prostoru ( C) površinska temperatura zida bez toplotne izolacije površinska temperatura zida izolovanog Baumit open sistemom područje ugodnog osećaja

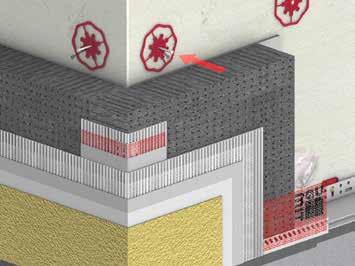

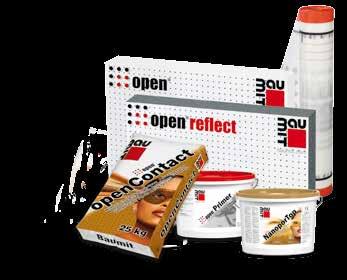

4 Baumit open plus Baumit open plus Sve komponente u sistemu su parodifuziono prilagođene, tako da celi sistem diše! Završni sloj NanoporTop, izrađen u nano tehnologiji sa novim fotokatalitičkim efektom, omogućava trajno čistu i lepu fasadu Lepak Baumit opencontact 2. Izolaciona ploča Baumit open plus ili open reflect fasadna ploča 3. Pričvrsnica Baumit KlebeAnker 4. Armaturni sloj Baumit opencontact 5. Staklena mrežica Baumit opentex 6. Predpremaz Baumit openprimer 7. Završni sloj Baumit NanoporTop Zahvaljujući svom posebnom sistemu površina maltera Baumit NanoporTop čisti se snagama prirode. Pod uticajem sunca, kiše i vetra čestice prljavštine čiste se sa površine i čine fasadu trajno čistom i lepom. Baumit open plus je jedinstven termoizolacioni sistem na ovom području. Zbog izrazite paropropusnosti sprečena je kondenzacija vlage, pa je osigurana odlična stambena klima i visoka toplotna izolacija.

5 open plus 5 Čista fasada pomoću svetlosti, Saubere Fassade vlažnosti durch vazduha Licht, i vetra Luftfeuchtigkeit und Wind SAMOČIŠĆENJE energijom SVETLOSTI NOVO Detaljni prikaz fotokatalize kod Baumit Nanopora Dnevna svetlost aktivira fotokatalizator u malteru odnosno u boji. To razgrađuje čestice prljavštine na površini, pa se delimično odstranjuju pomoću cirkulacije vazduha Primjeri primjene: Preostele čestice još se odstranjuju kišom i rosom, i fasada je čista. Baumit open fasadne ploče Baumit open sistem može imati ploče za toplotnu izolaciju: open (beli stiropor s perforacijom) open reflect (sivi stiropor s perforacijom i premazom za refleksiju). Završni sloj u sistemu Baumit open: Baumit Nanopor Snaga svetla i fotokatalizator daju NanoporTop malteru još efikasnija svojstva samočišćenja za brilijantno sjajnu i dugotrajno čistu fasada. I ranije je mikroskopski glatka površina Nanopor-a štitila fasadu od prljanja, jer čestice prljavštine jedva da su se mogle uhvatiti. Sada je u NanoporTop uz efekt samočišćenja ugrađena i fotokataliza kao dodatna aktivna zaštita koja održava fasadu čistom, kroz razlaganje organskih čestica koje su potom isparavanjem vlage odstranjene sa površine. Rezultat je trajna čistoća, održavanje vrednosti i nepotrebna nega kroz dugo vremensko razdoblje. Baumit open plus ploča dizajnirana je tako da odgovara paropropusnosti cigle. Koeficijent otpora difuziji vodene pare je μ=10, kao kod cigle. Ova siva ploča nadalje, ima poboljšanu toplotnu izolaciju (λ=0,032 W/mK), što čini cca 20% bolju izolaciju. Ovo je druga važna tehnička karakteristika, čime je ostvarena znatna prednost o odnosu na druge izolacije od stiropora.

6 Baumit open plus Elementi sistema Baumit open 6 Baumit opencontact Paropropusni mineralni praškasti lepak za lepljenje i zaglađivanje open, open plus i open reflect fasadnih ploča, kao i za polaganje Baumit staklene mrežice. Specijalno razvijeni proizvod za Baumit open klima fasadni sistem. Baumit open plus fasadne ploče Sive, paropropusne stiroporne ploče (μ 10), sa poboljšanim toplotnim svojstvima, za Baumit open plus fasadni sistem. Baumit open reflect fasadne ploče Sive, paropropusne ploče od stiropora (μ=10), sa poboljšanjim toplotnim svojstvima i belim premazom koji reflektuje. Ploče su deo Baumit open plus sistema. 23% bolja toplotna izolacija Baumit opentex Alkalno postojana staklena mrežica za primenu u svim Baumit fasadnim sistemima. Širina okca 4 mm. PVC ugaoni profil sa mrežicom Plastični profil sa mrežicom za uglove - za ojačavanje uglova i jednostavno armiranje uglova.

7 open plus 7 Alu-profi l za podnožje sa okapnicom Aluminijski profil za podnožje U-oblika za sve termoizolacione sisteme, sa okapnicom. Povećane stabilnosti povećanjem debljine profila od 12 cm debljine. Pogodan za sve termoizolacione sisteme. Baumit H1 ECO Udarna univerzalna pričvrsnica za sve vrste fasadnih izolacionih ploča, pogodna za beton, punu i šuplju opeku. Dubina sidrenja u nosivu podlogu: 25 mm. Baumit openprimer Univerzalni, osnovni predpremaz za ujednačavanje i smanjivanje upojnosti podloge. Upotrebljava se pre nanošenja Baumit tankoslojnih završnih maltera u open sistemima. Baumit NanoporTop Gotovi, pastozni, tankoslojni završni malter sa efektom samočišćenja. Nova vrsta Baumit photokat tehnologije, omogućava uz pomoć svetla visoku zaštitu od prljanja. 100% bez biocida, mineralan i difuziono otvoren. Namenjena za obradu zaribavanjem za unutra i spolja. Isporučiv samo u strukturama Kratz (1.5 mm, 2 mm, 3 mm). NOVO Ostali primenjivi završni slojevi u sistemu Baumit open Baumit NanoporTop Baumit SilikatTop Baumit GranoporTop Baumit CreativTop Samočišćenje energijom svetlosti

8 Baumit open plus Izvođenje 8 Priprema podloge Baumit open fasada preporučuje se za sve vrste zidova od opeke, ali i za sve druge podloge. Podloga mora biti čista, suva i bez labavih čestica. Pričvrstiti profil za podnožje u debljini ploča za izolaciju, sokl profil Na ploče naneti Baumit opencontact uz ivicu ploče i tri tačke u sredini, ploče postaviti na podlogu, pritisnuti i lepiti redom čvrsto jednu uz drugu Pričvrsnice izabrati obzirom na podlogu i postaviti ih prema odgovarajućoj shemi Naneti sloj Baumit opencontact-a Utisnuti Baumit opentex (sušenje 7 dana) Naneti openprimer i nakon 24 h opentop u izabranoj granulaciji i nijansi

9 open plus 9 Elementi sistema Potrošnja po m 2 Debljina sloja (cm) Vreme izrade (h) Vreme sušenja (dan) opencontact ca. 4 5 kg fasadna ploča open 1) 2 kom od 8 20 cm fas. ploča open reflect 2) 2 kom od 6 20 cm Postavljanje pričvrsnica na površinu min. 6 kom ø 8 Postavljanje pričvrsnica na rubove min. 8 kom ø 8 opencontact (s mrežicom) ca. 4 5 kg min. 2 mm opentex mrežica 1,1 m 2 3 0,3 h 1 dan 0,4 h 0,4 h 7dana openprimer ca. 0,15 kg 0,05 h 1 dan NanoporTop ca. 3,2 kg 2 mm 0,25 h 1) open ploča od 8 cm nadalje 2) open reflect od 6 cm nadalje
