Obsah príspevku. 1. Druhy máp katastra. 2. Digitalizácia máp katastra. 3. Presnosť a spoľahlivosť digitálnych máp katastra
|
|
- Δωρός Αγγελίδης
- 7 χρόνια πριν
- Προβολές:
Transcript
1
2 Obsah príspevku 1. Druhy máp katastra 2. Digitalizácia máp katastra 3. Presnosť a spoľahlivosť digitálnych máp katastra 4. Geometrické a polohové určenie nehnuteľností, hodnovernosť, záväznosť Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012

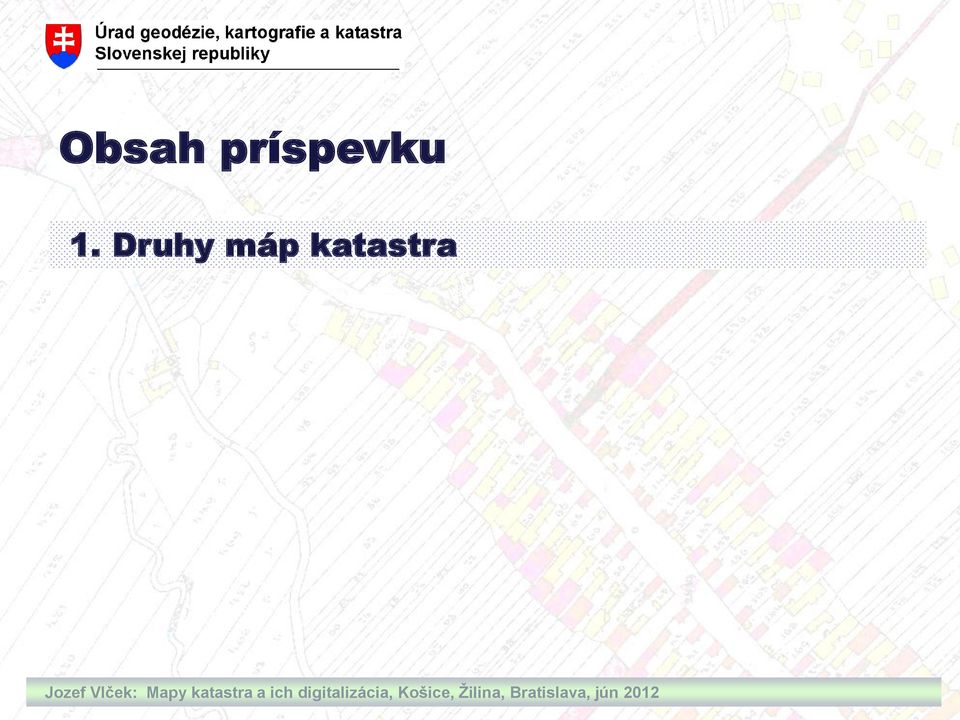

3 Obsah príspevku 1. Druhy máp katastra Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012

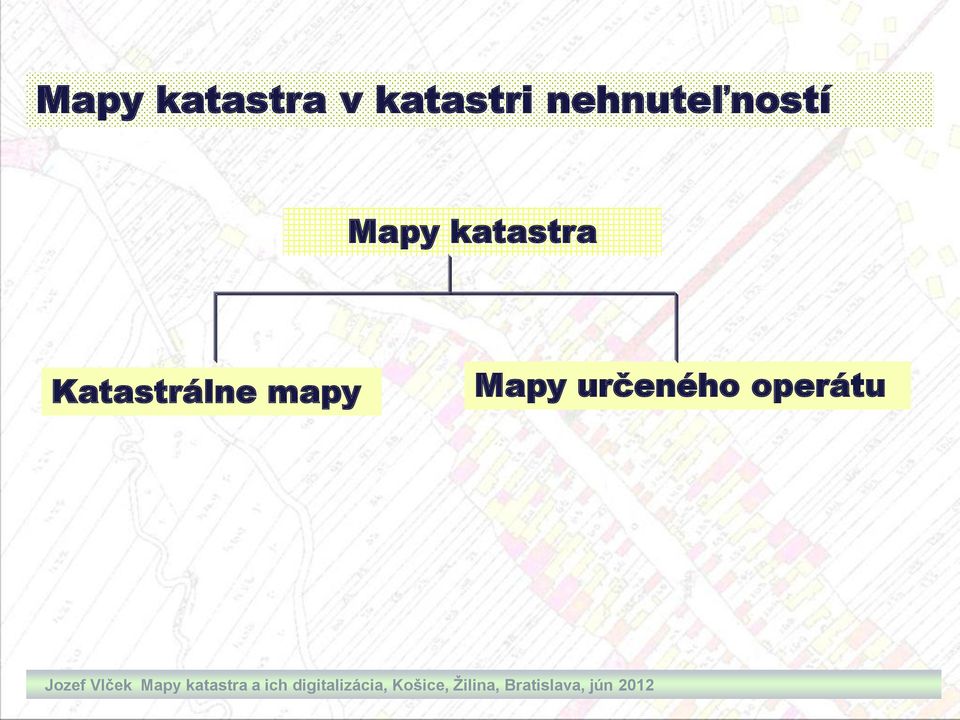

4 Mapy katastra v katastri nehnuteľností Mapy katastra Katastrálne mapy Mapy určeného operátu Jozef Vlček Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012

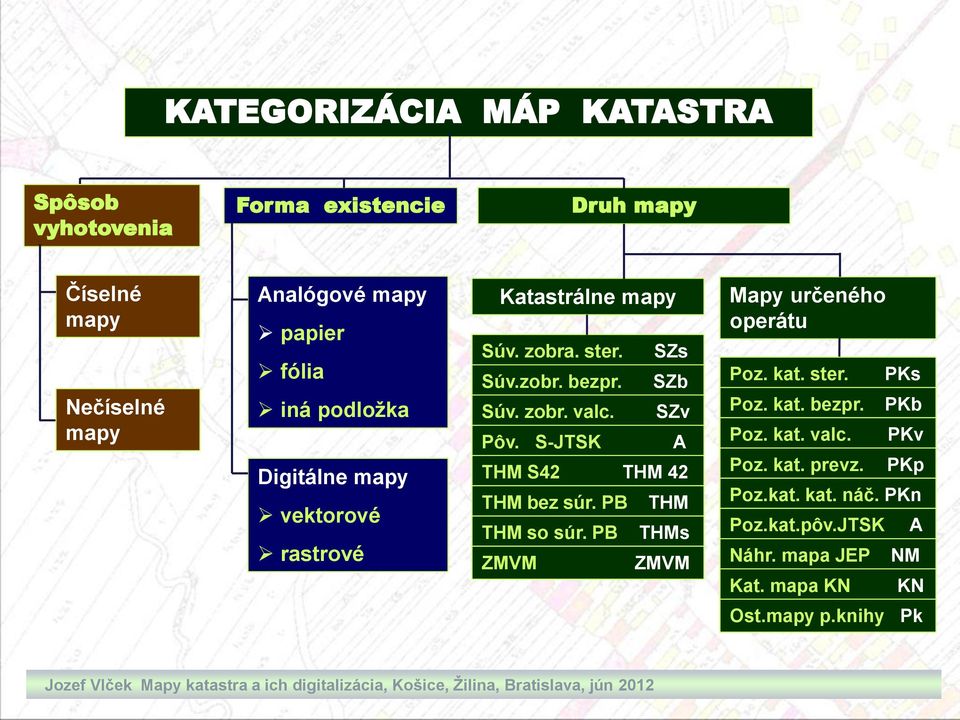

5 KATEGORIZÁCIA MÁP KATASTRA Spôsob vyhotovenia Forma existencie Druh mapy Číselné mapy Nečíselné mapy Analógové mapy papier fólia iná podloţka Digitálne mapy vektorové rastrové Katastrálne mapy Súv. zobra. ster. SZs Súv.zobr. bezpr. SZb Súv. zobr. valc. SZv Pôv. S-JTSK A THM S42 THM 42 THM bez súr. PB THM THM so súr. PB THMs ZMVM ZMVM Mapy určeného operátu Poz. kat. ster. Poz. kat. bezpr. Poz. kat. valc. Poz. kat. prevz. PKs PKb PKv PKp Poz.kat. kat. náč. PKn Poz.kat.pôv.JTSK Náhr. mapa JEP Kat. mapa KN A NM KN Ost.mapy p.knihy Pk Jozef Vlček Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012

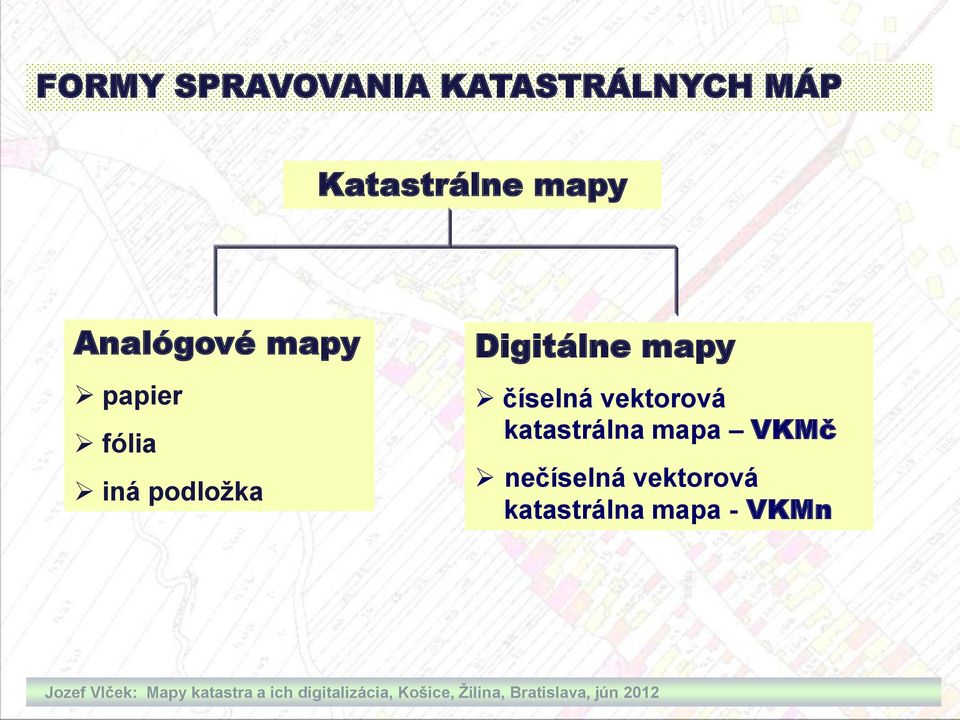

6 FORMY SPRAVOVANIA KATASTRÁLNYCH MÁP Katastrálne mapy Analógové mapy papier fólia iná podloţka Digitálne mapy číselná vektorová katastrálna mapa VKMč nečíselná vektorová katastrálna mapa - VKMn Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012

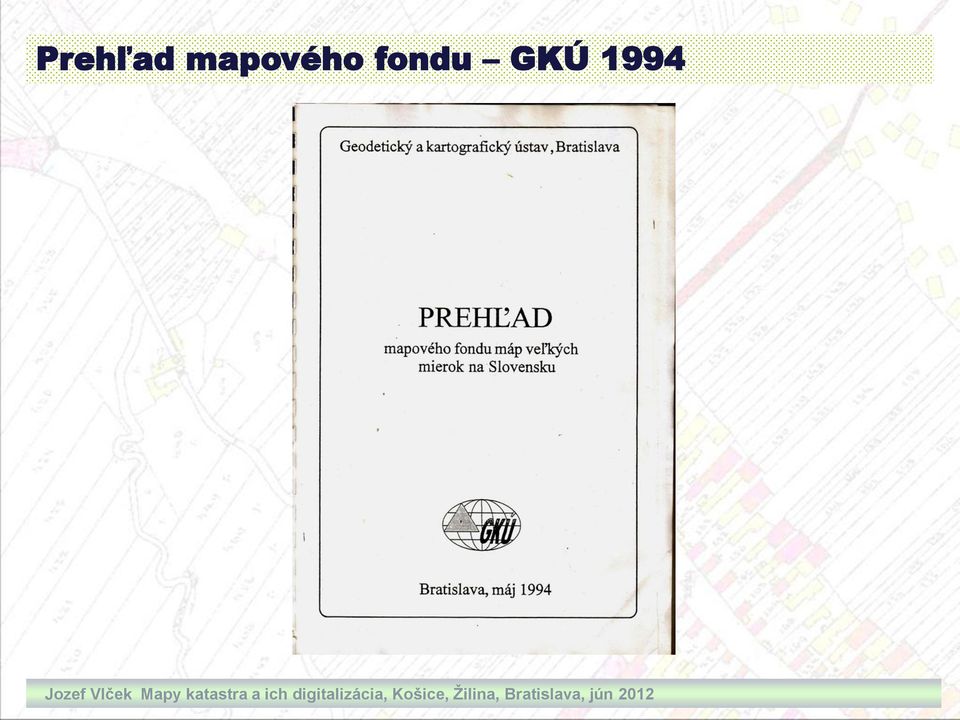

7 Prehľad mapového fondu GKÚ 1994 Jozef Vlček Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012

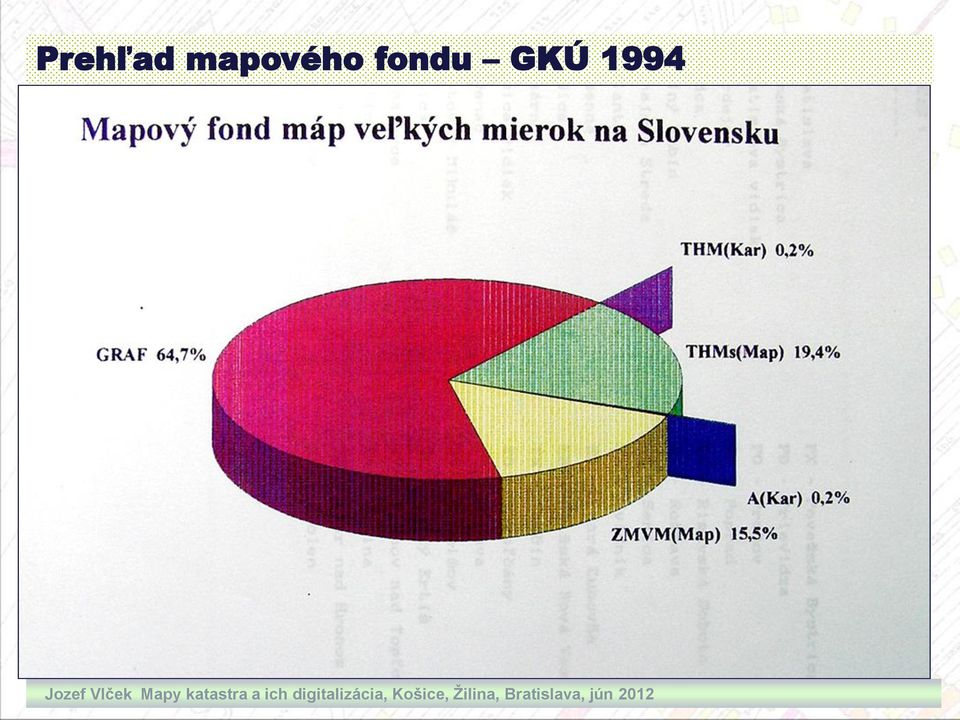

8 Prehľad mapového fondu GKÚ 1994 Jozef Vlček Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012

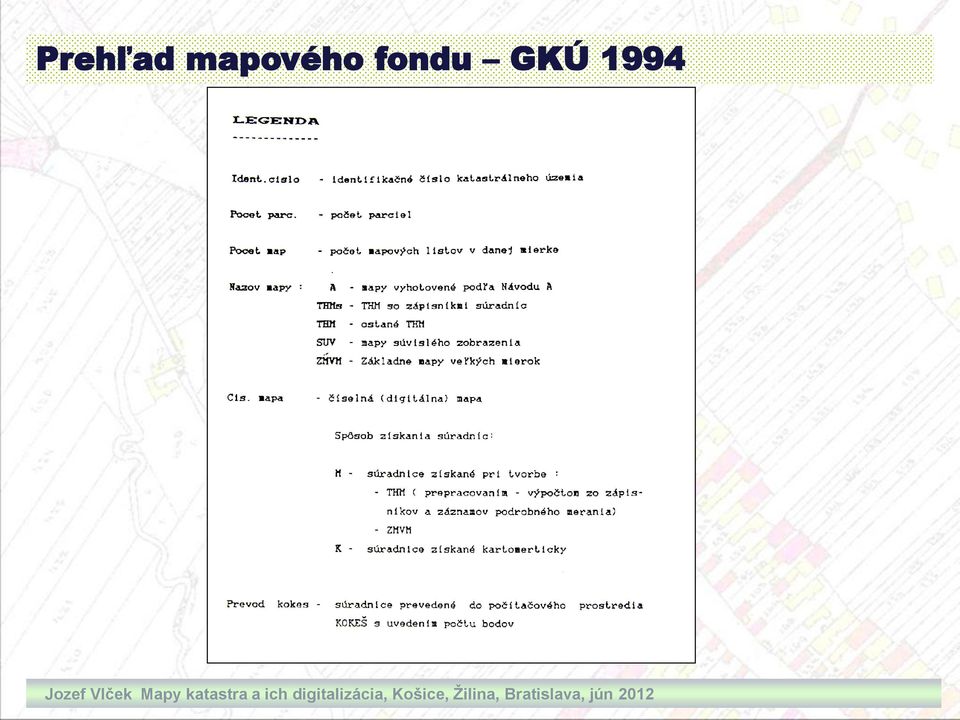

9 Prehľad mapového fondu GKÚ 1994 Jozef Vlček Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012

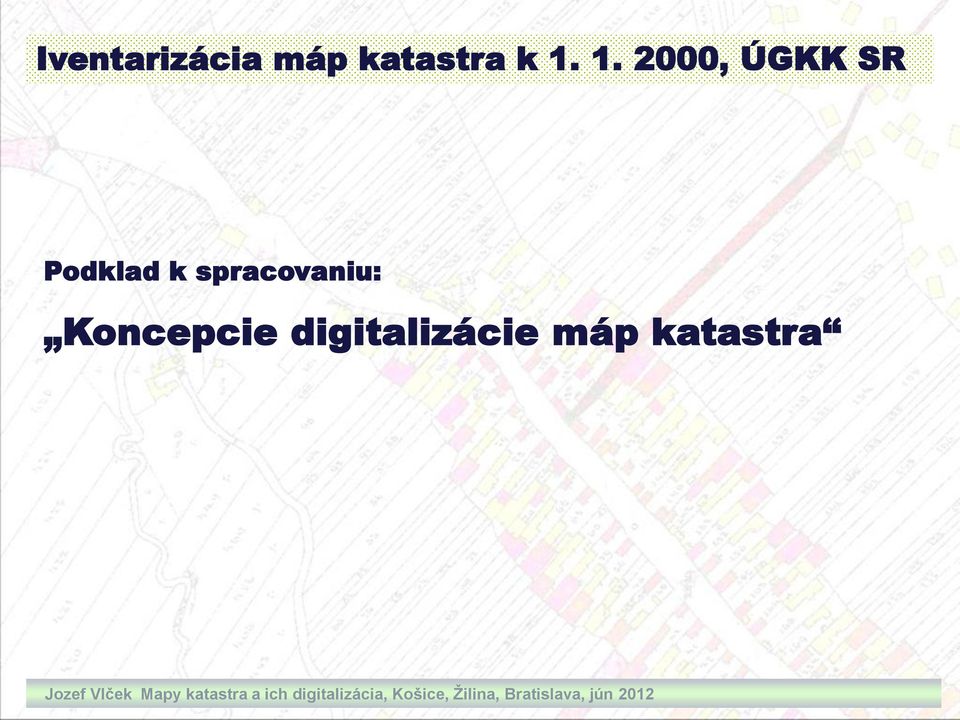

10 Iventarizácia máp katastra k , ÚGKK SR Podklad k spracovaniu: Koncepcie digitalizácie máp katastra Jozef Vlček Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012

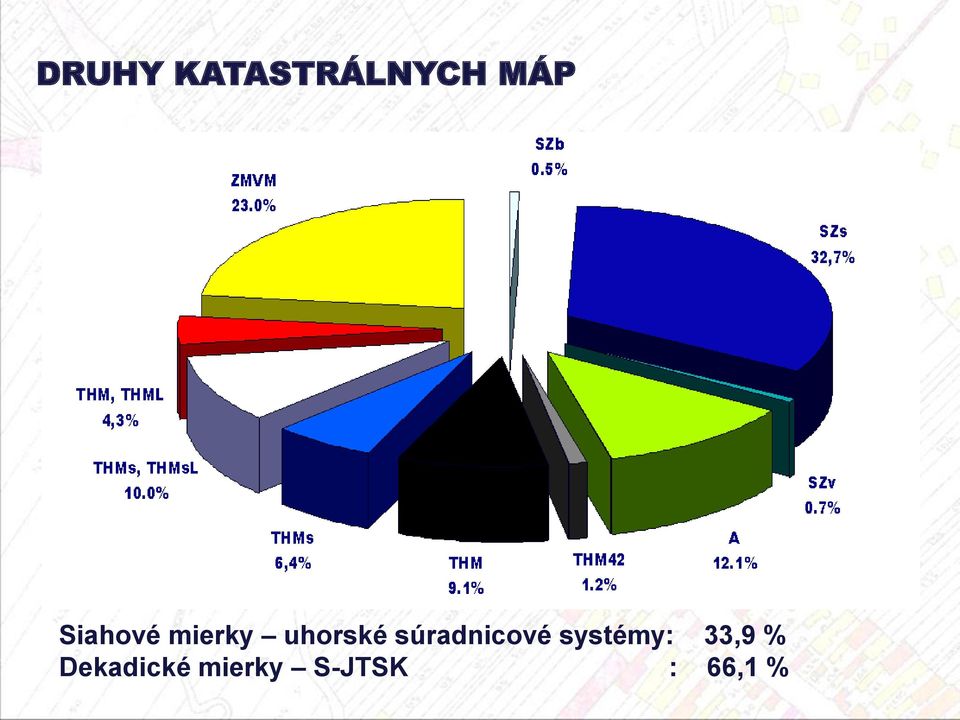

11 DRUHY KATASTRÁLNYCH MÁP Siahové mierky uhorské súradnicové systémy: 33,9 % Dekadické mierky S-JTSK : 66,1 %

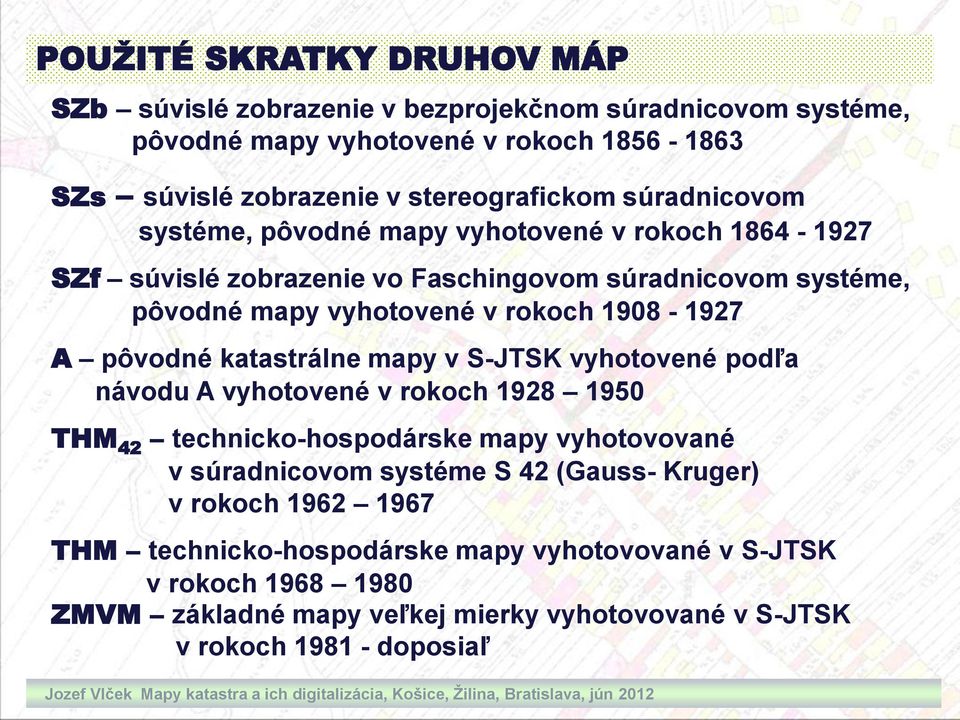

12 POUŢITÉ SKRATKY DRUHOV MÁP SZb súvislé zobrazenie v bezprojekčnom súradnicovom systéme, pôvodné mapy vyhotovené v rokoch SZs súvislé zobrazenie v stereografickom súradnicovom systéme, pôvodné mapy vyhotovené v rokoch SZf súvislé zobrazenie vo Faschingovom súradnicovom systéme, pôvodné mapy vyhotovené v rokoch A pôvodné katastrálne mapy v S-JTSK vyhotovené podľa návodu A vyhotovené v rokoch THM 42 technicko-hospodárske mapy vyhotovované v súradnicovom systéme S 42 (Gauss- Kruger) v rokoch THM technicko-hospodárske mapy vyhotovované v S-JTSK v rokoch ZMVM základné mapy veľkej mierky vyhotovované v S-JTSK v rokoch doposiaľ Jozef Vlček Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012

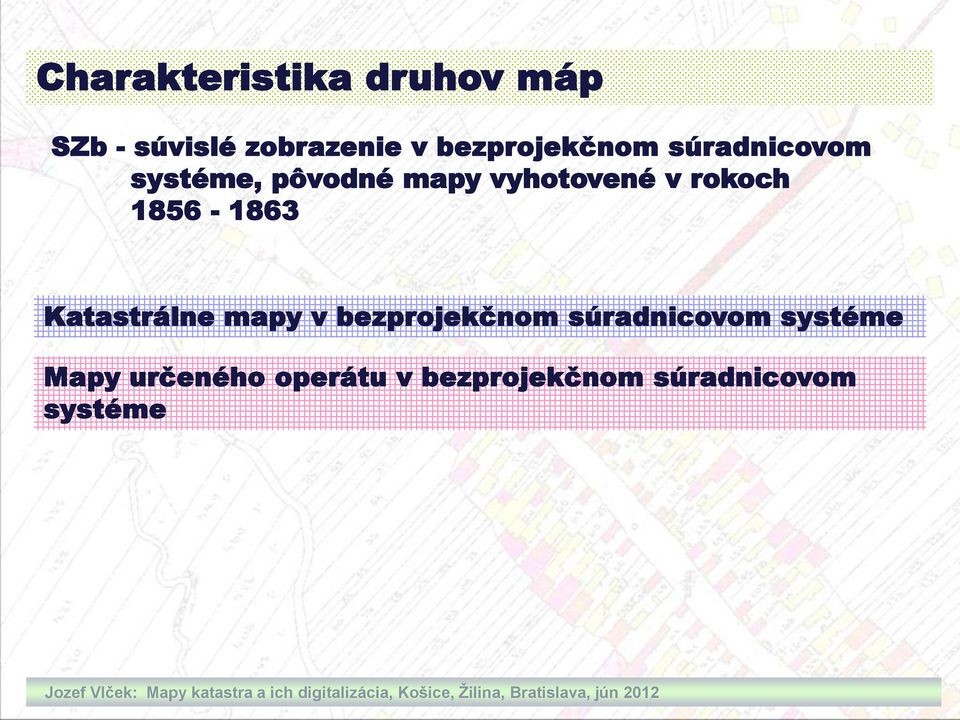

13 Charakteristika druhov máp SZb - súvislé zobrazenie v bezprojekčnom súradnicovom systéme, pôvodné mapy vyhotovené v rokoch Katastrálne mapy v bezprojekčnom súradnicovom systéme Mapy určeného operátu v bezprojekčnom súradnicovom systéme Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
14 Kataster Kataster Kataster Kataster FRANTIŠEK I. ( ) vnuk Márie Terézie (habsbursko-lotrinská dynastia) Uhorský kráľ ( ) Český kráľ ( ) Rakúsky cisár ( ) ako František II. Kataster Posledný rímsky cisár (1792 Kataster 1806) Kataster Kataster Kataster Kataster

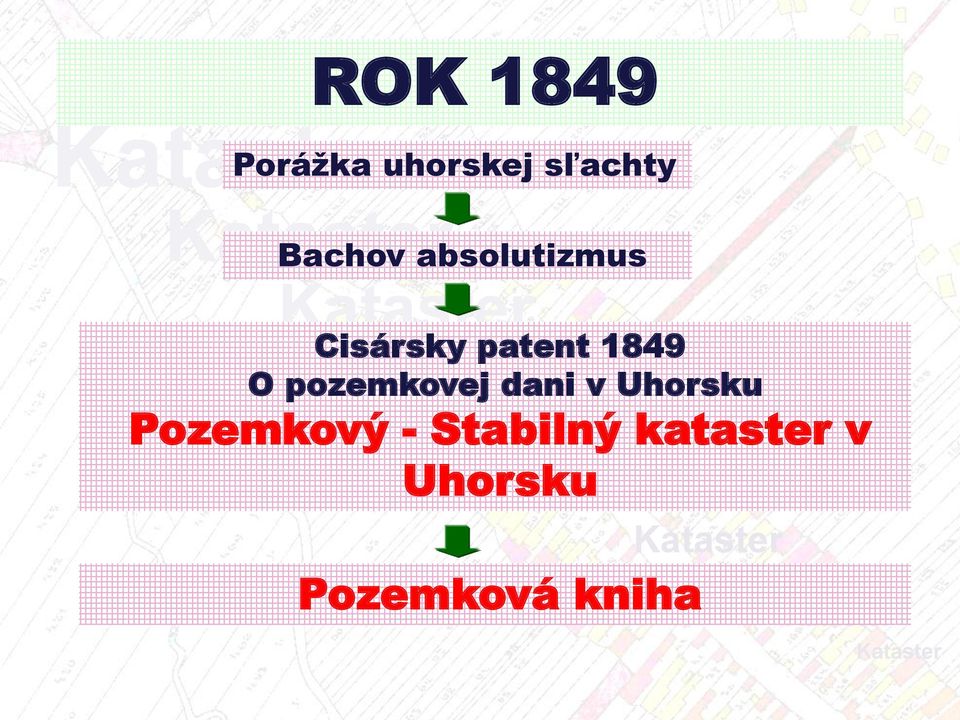

15 Kataster Kataster ROK 1849 Poráţka uhorskej sľachty Bachov absolutizmus Kataster Cisársky patent 1849 O pozemkovej dani v Uhorsku Kataster Pozemkový - Stabilný Kataster kataster v Uhorsku Kataster Kataster Pozemková kniha Kataster Kataster Kataster
16 Kataster Kataster Kataster Kataster FRANTIŠEK JOZEF I. ( ) Rakúsky cisár Uhorský kráľ Český kráľ Kataster Kataster Kataster Kataster Kataster Kataster
17 Kataster Kataster Kataster Kataster FRANTIŠEK JOZEF I. ( ) Rakúsky cisár Uhorský kráľ Český kráľ Kataster Kataster Kataster Kataster Kataster Kataster

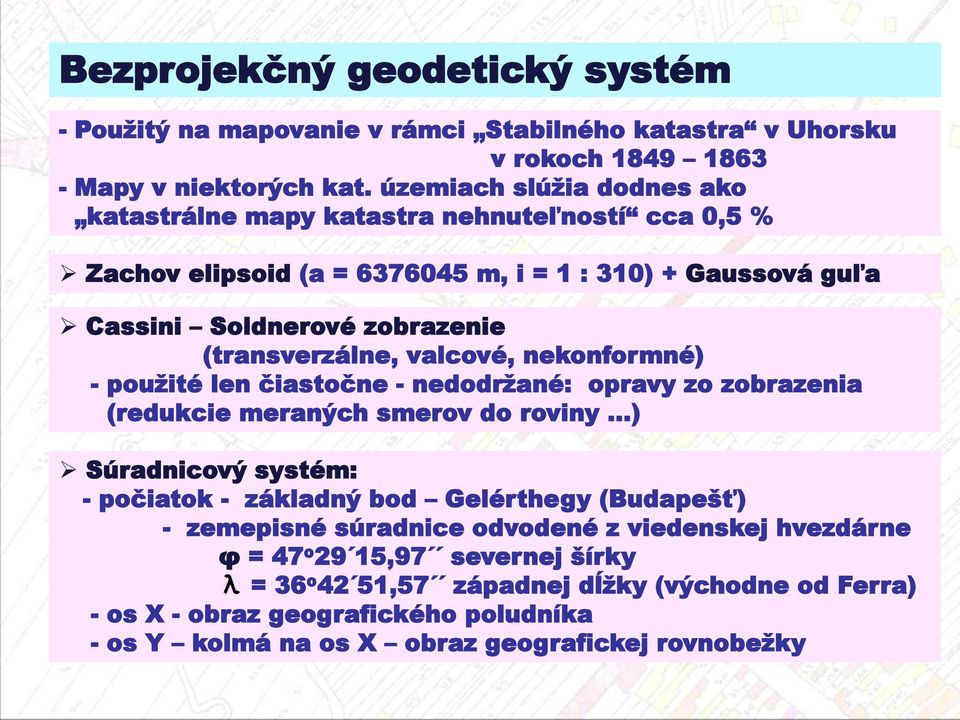

18 Bezprojekčný geodetický systém - Pouţitý na mapovanie v rámci Stabilného katastra v Uhorsku v rokoch Mapy v niektorých kat. územiach slúţia dodnes ako katastrálne mapy katastra nehnuteľností cca 0,5 % Zachov elipsoid (a = m, i = 1 : 310) + Gaussová guľa Cassini Soldnerové zobrazenie (transverzálne, valcové, nekonformné) - pouţité len čiastočne - nedodrţané: opravy zo zobrazenia (redukcie meraných smerov do roviny...) Súradnicový systém: - počiatok - základný bod Gelérthegy (Budapešť) - zemepisné súradnice odvodené z viedenskej hvezdárne φ = 47 o 29 15,97 severnej šírky = 36 o 42 51,57 západnej dĺţky (východne od Ferra) - os X - obraz geografického poludníka - os Y kolmá na os X obraz geografickej rovnobeţky

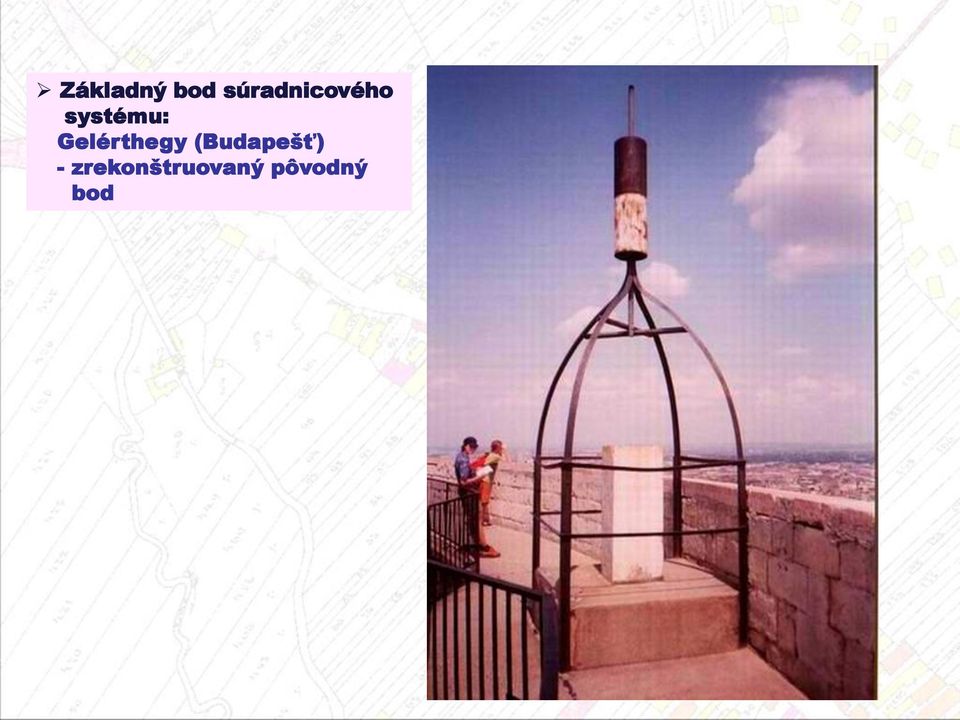

19 Základný bod súradnicového systému: Gelérthegy (Budapešť) - zrekonštruovaný pôvodný bod

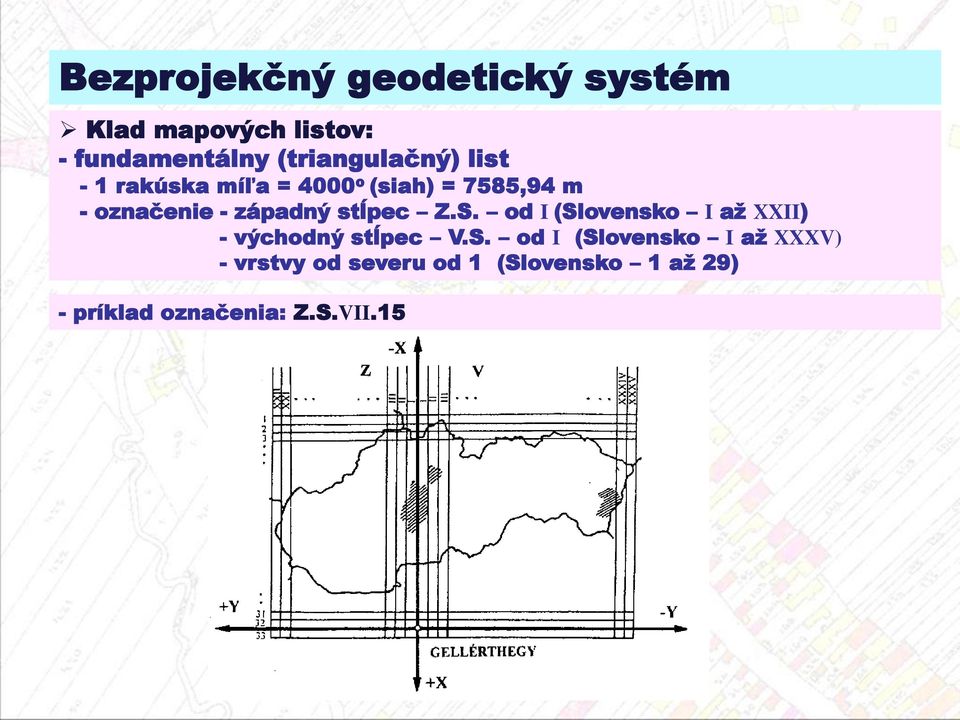

20 Bezprojekčný geodetický systém Klad mapových listov: - fundamentálny (triangulačný) list - 1 rakúska míľa = 4000 o (siah) = 7585,94 m - označenie - západný stĺpec Z.S. od I (Slovensko I aţ XXII) - východný stĺpec V.S. od I (Slovensko I aţ XXXV) - vrstvy od severu od 1 (Slovensko 1 aţ 29) - príklad označenia: Z.S.VII.15
21 i h g f e Bezprojekčný geodetický systém Klad mapových listov: - fundamentálny (triangulačný) list - rozdelil sa na 4 stĺpce a 5 vrstiev - mapový list : 1000 o x 800 o (1896,48m x 1517,19 m) mierka: 1 : 2880 MAPY V SIAHOVÝCH MIERKACH - príklad označenia: Z.S.VII.15 bf d c b a
22 Bezprojekčný geodetický systém Trigonometrická sieť (stará trigonometrická sieť) - Rozmer základnica pri Viedenskom Novom Meste - Orientácia astronomicky (chybne stočenie 13,8 od severu na východ) - Pouţité aj body vojenskej triangulácie - západouhorská - hornouhorská - Súradnice trigonometrických bodov - I. III. rád - stabilizované kamennými mer. znakmi - určované trigonometricky meranie a výpočty - bez opráv zo zobrazenia Bezprojekčná sústava - vyrovnanie siete skusmo, aby sa zachovala plocha - IV. rad - trigonometricky východné Slovensko - graficky stredné Slovensko - stabilizácia drevené koly dodatočne kamenné znaky - neurčované systematicky, ale podľa potreby
23 Bezprojekčný geodetický systém Podrobné meranie - zhustenie geometrického základu trigonometrickej siete graficky priamo na ML meračským stolom - stolová metóda pretínanie napred - domeriavanie - meračská reťaz, meračská lata - meraním obvodových mier pozemkov a stavieb - kríţivé miery - pravidelné parcely šírky parciel - lesné celky obvodový plygón buzola často aj hranice k. o. - zaznamenávanie do poľného náčrtu Konštrukcia mapy - na mapovom liste - priesvitka - kópia kresby, nalepené na kartón - revízia, - indikačná škica - kolorované - rozmnoţovanie - prepichovaním originálu, neskôr litografický kameň
24 Charakteristika druhov máp SZs - súvislé zobrazenie v stereografickom súradnicovom systéme, pôvodné mapy vyhotovené v rokoch Katastrálne mapy v stereografickom súradnicovom systéme Mapy určeného operátu v stereografickom súradnicovom systéme Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
25 Stereografický geodetický systém - Pouţitý na mapovanie v rámci Stabilného katastra v Uhorsku v rokoch , ČSR - Mapy v mnohých kat. územiach slúţia dodnes ako katastrálne mapy katastra nehnuteľností cca 32,7% Besselov elipsoid + Gaussová guľa Azimutálne stereografické konformné zobrazenie - HORSKÝ - rovina sa dotýka gule v základnom bode Gelérthegy - premietací (stereografický) bod - protiľahlý bod gule
26 Azimutálne zobrazenie Priečna poloha (transverzálna) Obecná poloha Budapeštiansky stereografický systém P P
27 Budapeštiansky stereografický systém Stereografické zobrazenia A A S
28 Stereografický geodetický systém Trigonometrická sieť (nová trigonometrická sieť) - Rozmer 4 základnice - pri Viedenskom Novom Meste - pri Partine v Haliči - pri Arade v Rumunsku - pri Radovciach na Bukovine - Orientácia nová astronomický určený azimut - Pouţité body starej trigonometrickej siete - Súradnice trigonometrických bodov - I. III. rád - stabilizované kamennými mer. znakmi - určované trigonometricky meranie a výpočty - IV. rad - trigonometricky východné Slovensko - graficky stredné Slovensko - stabilizácia drevené koly dodatočne kamenné znaky Vyrovnanie siete METÓDOU NAJMENŠÍCH ŠTVORCOV Marek
29 Stereografický geodetický systém Klad mapových listov: PREVZATÝ z Bezprojekčného systému - príklad označenia: Z.S.VII.15 - dĺţkové skreslenie
30 Stereografický geodetický systém Podrobné meranie - ako v bezprojekčnom systéme - neskôr vyuţívaná aj ortogonálna metóda Konštrukcia mapy - ako v bezprojekčnom systéme
31 Kvalita máp v bezprojekčnom systéme v stereografickom systéme Polohová presnosť - Bezprojekčný systém - je daná projekciou (nekonformná) a trigonometrickou sieťou - nedodrţanie projekcie - nedefinovateľné dĺţkové skreslenie - trigonometrická sieť nedostatočné vyrovnanie - rozbory presnosti nie sú známe - moţno očakávať deformácie cca 2-5 metrov v polohe, posuny a pootočenie celej siete - Stereografický systém - je daná projekciou (konformná) a trigonometrickou sieťou - definovateľné dĺţkové skreslenie ale veľké - trigonometrická sieť - kvalitné vyrovnanie - zhusťovanie per partes - moţno očakávať deformácie cca 2-3 metre v polohe Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
32 Kvalita máp v bezprojekčnom systéme v stereografickom systéme Geometrická presnosť Určené inštrukciami % územia % územia % územia Inštrukcia na vykonávanie krajinského vymeriavania Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
33 Kvalita máp v bezprojekčnom systéme v stereografickom systéme Geometrická presnosť - Bezprojekčný systém - rozbory kaţdodenná skúsenosť geodetov - stanovená inštrukciou pomerom 1/200 dĺţky (dĺţka odmeraná z mapy sa nesmela odlišovať viac ako 1/200 od dĺţky odmeranej v teréne - vzhľadom na mierku mapy 1:2880 sa u malých dĺţok nedala dodrţať a ani preukázať : 5m dĺţka = +- 0,025 m, 0,1 mm na mape = 0, 29m 10m dĺţka = +- 0,05 m, 0,1 mm na mape = 0, 29m 100m dĺţka = +- 0,50 m - Stereografický systém - ako u bezprojekčného systému - postupom času nárast skúseností, kvalitnejší odborníci - po roku 1904 zavedenie polygónovej metódy výrazne vyššia Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
34 Valcový geodetický systém (Fashing) - Pouţitý na mapovanie v rámci Stabilného katastra v Uhorsku v rokoch , ČSR - Mapy v niektorých kat. územiach slúţia dodnes ako katastrálne mapy katastra nehnuteľností cca 0,7% Besselov elipsoid + Gaussová guľa Valcové transverzálne konformné zobrazenie Antal FASCHING - tri transverzálne valce (severný, stredný, juţný) - základný bod Gelérthegy spresnené súradnice a orientácia Súradnicový systém: - tri súradnicové systémy pre kaţdý valec samostatne (zníţenie dĺţkového skreslenia) - os X spoločná Trigonometrická sieť - nebola zakladaná nová prepočítaná pôvodná sieť
35 Valcové zobrazenie Priečna poloha (transverzálna)
36 Valcový geodetický systém (Fashing)
37 Kvalita máp vo valcovom systéme Polohová presnosť - je daná projekciou a trigonometrickou sieťou - trigonometrická sieť pôvodná - projekcia nová výrazne niţšie dĺţkové skreslenie Geometrická presnosť - pri pouţití meračského stola ako u stero systému - pri pouţití polygónovej metódy zrovnateľné s 3. TP Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
38 Ukáţky máp a náčrtov Podklady: Ústredný archív geodézie a kartografie Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
39
40
41
42
43
44
45
46
47
48
49
50
51
52 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
53 Zakladanie Jednotnej evidencie pôdy (JEP) Zásadný zásah do máp pozemkového katastra Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
54 Zakladanie Jednotnej evidencie pôdy (JEP) Pozemkové mapy - zakladanie JEP kyanokópia katastrálnej mapy pozemkového katastra (modrák) - na ML samostatne pre kaţdé kat. územie - neekonomické, ťaţkosti s reprodukciou kópie máp Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
55 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
56 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
57 Súvislé zobrazenie Princíp - v klade uhorských zobrazovacích sústav - bezprojekčná, stereografická, valcová - v pôvodných mierkach - 1:2880, 1: : na jednom ML zobraziť v plnom rozsahu kresbu všetkých katastrálnych území Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
58 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
59 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
60 Súvislé zobrazenie Technológia prác Směrnice pro obnovu máp JEP v souvislém zobrazení - Ústřední správa geodézie a kartografie, Praha 1963 Mapa JEP v souvislém zobrazení nebude mapovým provizóriem, musí v celém rozsahu nahradit mapu katastrální, to znamená, ţe nová pozemková mapa nebude slouţit jen pro účely JEP, ale ţe bude vyuţívaná všestranne. Proto je třeba, aby všechny nedostatky, které má dosavadní pozemková mapa byly při vyhotovovaní matrice souvislého zobrazení odstraněny. Zároveň se musí dbát, aby přesnost pozemkové mapy ve srovnaní s katastrální mapou byla v podstate zachována Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
61 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
62
63
64
65
66
67
68
69 Aktualizácia aktualizácia pôvodnej mapy R-U predpisy aktualizácia podľa návodu B aktualizácia podľa TP vydaných Úradom pred digitalizáciou máp aktualizácia podľa TP vydaných Úradom po digitalizácii aktualizácia po zavedení JTSK03 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
70 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
71
72 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
73 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
74 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
75 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
76 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
77
78
79
80 Extremný prípad - nekvalitnej aktualizácie - fyzického opotrebovania
81 Extremný prípad - nekvalitnej aktualizácie

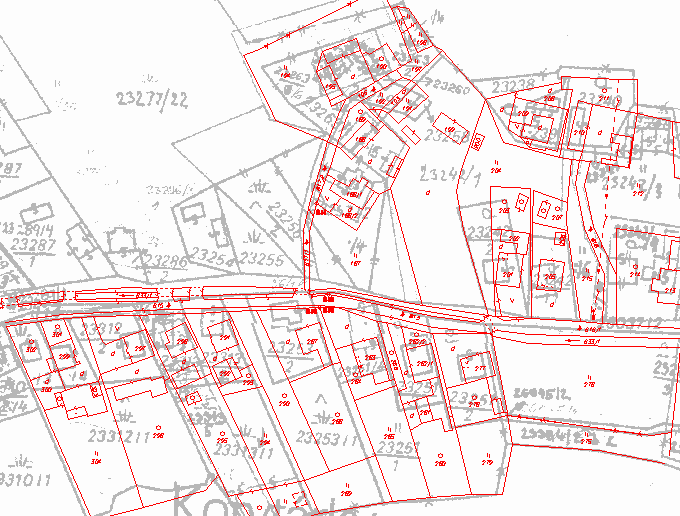

82 raster platnej katastrálnej mapy stav po obnove novým mapovaním
83 SÚČASNÝ STAV NEDIGITALIZOVANÝCH KATASTRÁLNYCH MÁP Mapy vyhotovené v Uhorských súradnicových systémoch v siahových mierkach JEP + úprava do súvislého zobrazenia zníţenie presnosti opakovaná obnova máp prekresľovaním platného stavu s následnou ofsetovou tlačou zníţenie presnosti nedostatočná perióda obnovy + nešetrné zaobchádzanie, dôsledok fyzické opotrebovanie nekvalitná aktualizácia, absencia aktualizácie číselných výsledkov (zoznamov súradníc) nesúlad s právnym stavom v extraviláne
84 Transformácia máp S-JTSK - UGS Aktuálna úloha po zavedení S-JTSK - riešenie väzby na R-UGS - riešené postupne v rámci ČSR - Gusterberg - Sv. Štefan - Gelérthegy- BGS, SGS - Valcový geodetický systém Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
85 Transformácia máp S-JTSK - UGS Princíp riešenia - vyhľadanie bodov pôvodných R-UGS trigonometrických sietí pri triangulácii pre S-JTSK - určenie súradníc týchto bodov v S-JTSK - vznikli tak identické body - voľba vhodných trojuholníkov, pokrývajúcich príslušné územie veľkosť strán cca km transformačné obrazce Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
86
87 Transformácia máp S-JTSK - UGS Postup riešenia - pretransformovanie bodov z S-JTSK do R-UGS - Helmertová transformácia - nerieši to opačnú transformáciu z R-UGS do S-JTSK - dôvod: nedostatok pôvodných bodov v R-UZS - riešenie: rok 1935 reálne body nahradené rohy fundamentálnych listov (FL) 4000 o x 4000 o cca 7,6x7,6 km - rohy FL boli pretransformované reziduálna transformácia - opravy, graficky, diagramy hodnoty aţ 2m - vyrovnanie súradníc rohov FL - Englova metóda aritmetických stredov aby míle vzájemne nabyly stejného tvaru znenáhla sa měnícího - súradnice rohov ML (1:2880) lineárnym interpolovaním Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
88 Transformácia máp S-JTSK - UGS Výsledok riešenia odpoverajúce súradnice rohov ML (1:2880) v oboch súradnicových systémoch boli zostavené: - do grafických tabuliek - podľa FL zauţívaný názov: Míľové tabuľky súradnice rohov ML prevzaté príslušnými softvérmi Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
89
90
91
92
93
94 Transformácia máp S-JTSK - UGS Posúdenie presnosti V SR sa nikto tejto otázke nevenoval - v ČR Doc. Čada Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
95
96 Obsah príspevku 2. Digitalizácia máp katastra Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
97 Digitalizácia máp katastra Začiatok - nástup PC + grafických softvérov - roky Začiatok - ţivelný ZRPS ROEP Vektorové mapy registrov 1994 Vektorové katastrálne mapy - VKMč Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
98 1991 SUMMARGRAPHICS LDS Pokyny ÚGKK SR na skenovanie máp veľkých mierok pre účely katastra nehnuteľností
99 1996 Karto Scan FB III.
100 Digitalizácia katastrálnych máp pri tvorbe Registrov obnovenej evidencie pozemkov (ROEP) Účel vyhotovovania ROEP - obnoviť evidenciu pozemkov prevaţne zlúčených do väčších pôdnych celkov, prevaţne v extraviláne, ku ktorým sa viaţu vlastnícke práva - prešetrením na základe skorších evidencií (pozemková kniha) zistiť platné vlastnícke práva vyznačiť ich v ROEP - po schválení ROEP vykonať zápis v katastri Digitálna katastrálna mapa VKMč, VKMn - je vedľajším produktom ROEP - dopracuje ju správa katastra a vyhlási jej platnosť
101 Digitalizácia katastrálnych máp pri tvorbe Registrov obnovenej evidencie pozemkov (ROEP) Plánované ukončenie ROEP - december 2014 limitované finančnými prostriedkami - ak sa ukončí tvorba ROEP, ukončí sa aj digitalizácia katastrálnych máp
102 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
103 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
104 Koncepcia digitalizácie máp katastra ÚGKK SR, október 2001 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
105 Koncpcia digitalizácie máp katastra v Slovenskej republike POTREBA VYDANIA A ZRUŠENIA TECHNICKÝCH PREDPISOV VYDAŤ: SMERNICE NA OBNOVU KATASTRÁLNEHO OPERÁTU stanovenie technológie OKO NM, OKO SF, OKO D rámcovo stanoviť podmienky uplatnenia, postup a výsledok digitalizácie (VKMč, VKMn, IKM) VYDAŤ: METODICKÝ NÁVOD NA DIGITALIZÁCIU NEČÍSELNÝCH MÁP KATASTRA A ICH AKTUALIZÁCIU stanovenie podrobnej technológie digitalizácie máp katastra (VKMn, VMUO) stanovenie podrobnej technológie aktualizácie VKMn a VMUO záväznosť pre OKO D (obnova katastrálnych máp), ROEP a iné účelové digitalizácie nečíselných máp a aktualizáciu -správy katastra, komerční geodeti VYDAŤ: METODICKÝ NÁVOD NA TVORBU INTEGROVANEJ KATASTRÁLNEJ MAPY ZRUŠIŤ: METODICKÝ NÁVOD NA TVORBU A SPRAVOVANIE INTEGROVANEJ KATASTRÁLNEJ MAPY Z REGISTRA Jozef Vlček, Katastrálny ústav v Žiline. Konferencia o KN, Brno
106 Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
107 2002 Pokyny ÚGKK SR na skenovanie a transformáciu máp katastra nehnuteľností 2003 Delta N 20
108 SÚČASNÝ STAV DIGITALIZÁCIE KATASTRÁLNYCH MÁP Vektorová katastrálna mapa číselná VKMč vzniká z údajov získaných priamym meraním v S-JTSK (A, THM, ZMVM) číselné podklady rôznej presnosti intravilán: 0,14 0, 26 m extravilán: 0,26 0, 50 m nevýhoda: v extraviláne nezobrazuje právny stav, ale skutočný stav pozemky zlúčené do väčších pôdnych celkov v SR cekom 3556 katastrálnych území - VKMč: 1467 dotknutých katastrálnych území 41,2 % z toho celých katastrálnych území časti katastrálnych území
109 Vektorová katastrálna mapa číselná - VKMč Bez VKMč VKMč v celom katastrálnom území VKMč v časti katastrálneho územia Bez VKMč Vojenské obvody
110 SÚČASNÝ STAV DIGITALIZÁCIE KATASTRÁLNYCH MÁP Vektorová katastrálna mapa nečíselná VKMn vzniká z údajov získaných vektorizáciou z rastra nečíselných máp vyhotovených v uhorských súradnicových systémoch (SZb, SZs, SZf) podklady rôznej presnosti: 0,50 2,0 m transformovaná do S-JTSK v SR cekom 3556 katastrálnych území - VKMn: 1215 dotknutých katastrálnych území 34,2 % z toho celých katastrálnych území - 19 časti katastrálnych území
111 Vektorová katastrálna mapa nečíselná - VKMn Bez VKMn VKMn v celom katastrálnom území VKMn v časti katastrálneho územia Bez VKMn Vojenské obvody
112 SÚČASNÝ STAV DIGITALIZÁCIE KATASTRÁLNYCH MÁP Vektorové katastrálne mapy spolu VKMč + VKMn podklady rôznej presnosti: 0,14 2,0 m všetky v S-JTSK v SR cekom 3556 katastrálnych území - VKM: 2682 dotknutých katastrálnych území 75,4 % z toho celých katastrálnych území časti katastrálnych území
113 Vektorová katastrálna mapa celkom Bez VKM VKMč VKMn Bez VKM Vojenské obvody
114 Dokončiť digitalizáciu katastrálnych máp - doposiaľ nedigitalizovaných 24,6% kat. máp Postup digitalizácie: - vyuţiť proces tvorby ROEP dopracovanie a vyhlásenia platnosti správy katastra (SK) - vyuţiť kapacity Geodetického a kartografického ústavu Bratislava (GKÚ) obnova vyhotovením duplikátu s digitálnym výsledkom - vektorové mapy registrov vyhotovené v rokoch (cca 400 k.ú.) preveriť a v prípadoch, ţe je to moţné dopracovať kapacitami GKÚ a SK a vyhlásiť ich platnosť
115 Obsah príspevku 3. Presnosť a spoľahlivosť digitálnych máp katastra Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
116 Kvalita digitálnych číselných katastrálnych máp VKMč Ovplyvnená: stavom analógových máp - presnosťou mapovania - kvalitou výsledkov aktualizácie - GP, ZPMZ procesom digitalizácie - dodrţaním podmienok spracovania číselných údajov - spôsobom a kvalitou prevzatia zmien z GP, ZPMZ
117 Kvalita digitalizovaných nečíselných katastrálnych máp - VKMn Ovplyvnená: stavom analógových máp procesom digitalizácie - skenovanie aká mapa, aký skener - transformácia do S-JTSK - vektorizáciou a formálnym spracovaním
118 Vyuţívanie VKMč a VKMn pri vykonávaní GaK činnosti Odborný prístup - odbornosť - vedomosti - schopnosť vedomosti vyuţiť - zhodnotenie a poznanie stavu mapy - kvalita pôvodnej nedigitalizovanej mapy - spôsob jej digitalizácie - Individuálny prístup v závislosti - od kvality mapy - od charakteru GaK činností
119 Obsah príspevku 4. Geometrické a polohové určenie nehnuteľností, hodnovernosť, záväznosť Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
120 KDE SÚ POJMY VYMEDZENÉ Zákon NR SR č. 162/1995 Z. z. o katastri nehnuteľností a o zápise vlastníckych a iných práv k nehnuteľnostiam (Katastrálny zákon) GEOMETRICKÉ URČENIE - 3 ods. 4 KZ Vymedzenie tvaru a rozmerov nehnuteľnosti alebo k.ú. ich hranicami GEOMETRICKÉ URČENIE určenie geometrických vzťahov definujúcich tvar a rozmery nehnuteľnosti - popisným spôsobom? - prostredníctvom číselných údajov? Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
121 GEOMETRICKÉ ZOBRAZENIE Zobrazenie pozemku alebo k.ú. prostredníctvom zobrazenia ich hraníc na katastrálnej mape, mape urč. operátu alebo v GP Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
122 POLOHOVÉ URČENIE - 3 ods. 5 Definovanie nehnuteľností alebo k.ú. v zobrazovacom systéme POLOHOVÉ URČENIE v praxi Súradnice lomových bodov hraníc nehnuteľnosti v zobrazovacom systéme a definovanie ich spojníc POLOHOVÉ ZOBRAZENIE Zobrazenie nehnuteľností alebo k.ú. na mape vyhotovenej v zobrazovacon systéme Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
123 VZŤAH GEOMETRICKÉHO A POLOHOVÉHO URČENIA Polohové určenie je zároveň geometrickým určením Geometrické určenie nie je zároveň polohovým určením Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
124 Záväznosť a hodnovernosť Určuje KZ - 70, 71 Hodnoverné sú všetky údaje katastra ak sa nepreukáţe opak Údaje o GU sú záväzným údajom katastra Zásadná otázka: Kde, v ktorej časti katastrálneho operátu sú údaje o GaP určení??? Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
125 Ako moţno meniť údaje o GaP určení Obmedzenie ak je hranica evidovaná ako vlastnícka Právnym úkonom GP zmena hranice obmedzené vyuţitie OKO - NM, OKO- P návrh v novom KZ Novým určením číselných údajov, ak neboli určené + právny úkon obmedzené vyuţitie Spresnením návrh v novom KZ Jozef Vlček: Mapy katastra a ich digitalizácia, Košice, Ţilina, Bratislava, jún 2012
126 Ing. Jozef Vlček, Úrad geodézie, kartografie a katastra SR jozef.vlcek@skgeodesy.sk
