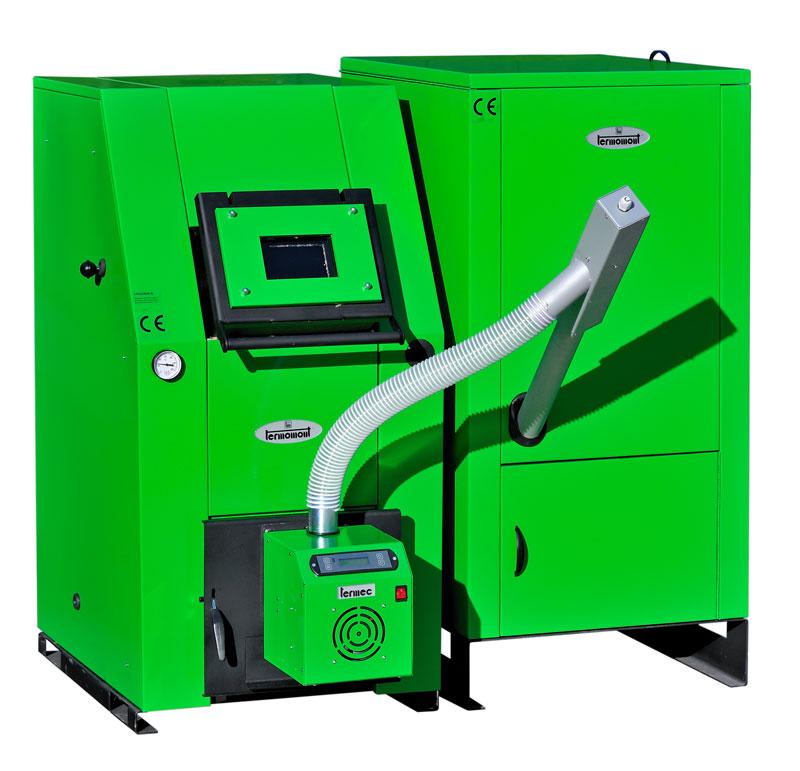

Toplovodni kotao na vrsto gorivo TKK3 sa gorionikom na pelet TERMEC KW UPUTSTVO za upotrebu i montaºu sa merama sigurnosti u radu

Transcript

1 Toplovodni kotao na vrsto gorivo TKK3 sa gorionikom na pelet TERMEC KW UPUTSTVO za upotrebu i montaºu sa merama sigurnosti u radu Prhova ka bb imanovci, Srbija Tel/Fax oce@termomont.rs 1. februar 2011

2 Sadrºaj 1 Konstrukcija i karakteristike kotla Dimenzije Tehni ke karakteristike kotla prema EN O proizvodu Princip rada kotla 3 3 Preporuke za transport i skladi²tenje kotla Oblik isporuke Obim isporuke kotla Ugradnja kotla Postavljanje kotla u kotlarnici Povezivanje na dimnjak Povezivanje sa instalacijom centralnog grejanja Montaºa na zatvoreni sistem grejanja Montaºa na zatvoreni sistem preko kombinovanog akumulatora toplote sa ugraženim spremnikom sanitarne vode Montaºa na otvoreni sistem grejanja Kotao u radu Prvo paljenje Rad gorionika ƒi² enje i odrºavanje kotla Sigurnost u radu Mere sigurnosti u radu gorionika TERMEC Termi ka za²tita kotla u slu aju pregrevanja (zatvoren sistem) A Deklaracija o Konformnosti 14 1

3 1 Konstrukcija i karakteristike kotla Opis delova kotla: 1 Loºi²te 2 Rpstovi 3 Kazan 4 ƒe²alj 5 Dovod iz instalacijea 6 Sigurnosni razvodni vod 7 Postolje 8 Klapna za dovod vazduha 9 Gorionik 9.01 Cev gorionika 9.02 Interni puº transportera 9.03 Komandna tabla 9.04 Ventilator 10 Otvor za gorionik 11 Vrata za loºenje i i² enje pepela 12 Vrata za loºenje 13 Klapna druge i trew e promaje 14 Izolacija 15 Oplata kotla 16 Odvod tople vode iz kotla 17 Odvod dimnih gasova 18 Otvor za i² enje 19 ipka ºara a 20 Spremnik 2

4 1.1 Dimenzije Tip Masa Masa sa B bez B sa L bez L sa H A E F TKK3 (kg) spremnikonika sprem- spremnikom spremnika spremnikom (mm) (mm) (Φ) (col) (mm) (mm) (mm) (mm) / /4 1.2 Tehni ke karakteristike kotla prema EN O proizvodu Nazivna snaga TKK3 PELLET (KW) Opseg snage (KW) Potrebna promaja (mbar) 0,27 0,28 Zapremina vode (l) Temp. izlaznih gasova (pri nazivnoj snazi) ( C) Zapremina loºi²ta (m 3 ) Maseni protok pri nazivnoj snazi (kg/s) 0,08 0,1 Povezivanje na elektri nu mreºu (V/Hz) 230/50 230/50 Stepen IP za²tite Potro²nja goriva (pri nazivnoj snazi) (kg/h) Opseg regulacije ( vrsto gorivo) ( C) Min. temp. pov. voda ( vrsto gorivo) ( C) Stepen korisnosti 90% 90% Klasa kotla 1 1 Kotao kao energent prvenstveno koristi pelet od drveta kalorijske mo i > 17.5 MJ/kg, pre nika 6 mm, duºine 35 mm, maksimalne vlaºnosti 8%; Kotao je u potpunosti prilagožen za sagorevanje peleta i u potpunosti ispunjava ekolo²ke uslove Evropske Unije denisane u normi EN 303-5; Prema zahtevu norme vodeni zid loºi²ta kotla je izražen od eli nog lima debljine 5 mm; Sagorevanje peleta je potpuno automatizovano uz pomo gorionika koji se montira sa prednje strane kotla i povezanog sa spremnikom peleta kapaciteta 200 kg; Sastavni deo kotla ine pokretna pepeljara i pribor za i² enje, kao i termometar; Vatrostalno staklo sa ventilacionim otvorom protiv zamagljivanja se nalazi na gornjim vratima i sluºi kao vizir za pra enje sagorevanja; Ispitivanje kotla je izvr²eno na pritisku od 6 bar-a, a garancija kotla je 5 godina uz montaºu prema priloºenom uputstvu, garancija na gorionik i sve prate e elektri ne delove je dve godine. 2 Princip rada kotla Kotao funkcioni²e na taj na in ²to se sa prednje strane kotla, na donjim vratima kotla montira gorionik na pelet TERMEC. Monitranje gorionika je brzo i jednostavno uz prirubnicu koja se isporu uje uz set kotla i gorionika. Gorionik na pelet pomo u spiralne cevi automatski dotura pelet iz spremnika za pelet koji predstavlja integralni deo kotla sme²ten sa jedne od njegovih bo nih strana. Zapremina spremnika na pelet je od 170 do 200 kg zavisno od peleta koji se koristi. Gorionik vr²i dotur i sagorevanje potpuno automatski i omogu ava najkvalitetnije i potpuno sagorevanje goriva. Dopu²tena koli ina pepela ne prelazi 1%. Pode²avanje parametara rada gorionika se obavlja pomo u kontrolne table koja ini integralni deo sistema gorionika i nalazi se na njegovoj prednjoj strani. 3

5 Za razliku od ostalih sli nih proizvoda na trºi²tu gorionik TERMEC poseduje dodatni puºni transporter sme²ten u samom telu gorionika pomo u koga se pelet mehani ki doprema u plamenu cev te potom izduvavanjem od strane ventilatora sagoreva u kotlu tj. formira plamen. Dodatni interni puºni transporter istovremeno predstavlja veoma bitan faktor u sigurnosti rada gorionika ime se sa sigurno² u spre ava da plamen iz kotla prodre nazad ka gorioniku i peletu. Motor internog puºa je sinhronizovan sa radom glavnog spoljnog transportera tako ²to se posle svakog obrta spoljnog motora obr e i unutra²nji - samo sa nekoliko sekundi zaka²njenja (fabri ki pode²eno). Plamena cev gorionika je izražena od vatrostalnog neržaju eg elika debljine 5 mm i otpornog na visoke temperature. U plamenoj cevi je sme²tena i re²etka gorionika, takože izražena od neržaju eg elika visoke otpornosti. Uloga plamene re²etke jeste da spre i taloºenje pepela u plamenoj cevi u meri u kojoj to dopu²ta kvalitet peleta koji se upotrebljava. Re²etka je takvog oblika da propu²ta vazdu²no strujanje centrifugalnog ventilatora i sa donje strane. Pepeo se raspiruje i ubacuje nazad u plamenu cev a posle u kotao. Ukoliko se mežutim koristi pelet lo²ijeg kvaliteta sa prisutnim ne isto ama neorganskog porekla (zemlja, pesak), vremenom e do i do njihovog taloºenja na re²etci u vidu 'silikatnih' naslaga. Iste se jedino mogu ukloniti ru nim putem ²to u praksi zna i i² enje re²etke gorionika nekoliko puta dnevno. Pravovremeno neuklanjanje naslaga vodi ka brzom propadanju re²etke i njenoj estoj zameni i sa druge strane negativno doprinosi lo²ijem sagorevanju i toplotnim gubicima. Zbog toga savetujemo da se uz gorionik TERMEC upotrebljava ist drveni pelet bez ikakvih primesa. Sagorevanje je kvalitetnije i radni vek gorionika duºi. TERMEC gorionik poseduje transoformator i njegovi motori rade na jednosmernoj struji 24 V - prednost je stabilniji rad, smanjeni rizik od o²te enja usled nestabilnosti mreºe i manja potro²nja elektri ne energije. U slu aju nestanka elektri ne energije, gorionik e se automatski ugasiti i potom nakon uspostavljanja elektri nog napajanja nastaviti sa radom prema parametrima pre zaustavljanja. O detaljnom na inu funkcionisanju i pode²avanju gorionika pogledati poglavlje 'Rad Gorionika' kao i Uputstvo uz sam gorionik TERMEC. Pode²avanje gorionika i prvo pu²tanje u rad obavlja isklju ivo servisno lice ovla² eno od stane 'Termomont'-a a nikako krajnji korisnik kotla. Ukoliko korisnik to ºeli, mogu je prelaz sa peleta na loºenje vrstim gorivom. Neophodno je demontirati gorionik sa donjih vrata kotla i otvor na vratima zatvoriti eli nom plo om koja se isporu uje uz gorionik. Neophodno je obezbediti i povezati regulator promaje na za to predviženom mestu na prednjoj strani kotla. Nije mogu e loºiti drvo ili ugalj i pelet istovremeno. Regulator promaje se kupuje posebno. 4

6 3 Preporuke za transport i skladi²tenje kotla 3.1 Oblik isporuke Odvojeno se isporu uju kazan, oplata kotla i spremnik. Kazan kotla je obloºen za²titnom plasti nom folijom te dodatnim oja anjima od stiropora za vatrostalno staklo na gornjim vratima. Kotao se uvek mora nalaziti u vertikalnom poloºaju. Okretanje kotla pri transportu ili ugradnji predstavlja ozbiljan rizik da dože do o²te enja. Zabranjeno je slagati jedan kotao na drugi. Kotao je mogu e skladi²titi isklju ivo u zatvorenom prostoru bez atmosferskog uticaja. Vlaga u prostoriji takože ne sme da preže kriti nu vrednost od 80% da ne bi do²lo do stvaranja kondenzata. Temperatura skladi²nog prostora treba da bude u opsegu od minus do plus 40 C. Pri otpakivanju kotla proveriti da li je farba na oplati kotla negde ogrebana i da li su svi delovi kotla na svom mestu. 3.2 Obim isporuke kotla Uz kotao i spremnik za pelet se isporu uju slede i dodatni delovi i propratna dokumentacija: Gorionik na pelet zajedno sa transportnim sistemom Prirubnica za jednostavno montiranje gorionika na kotao Plo a za zatvaranje otvora gorionika u slu aju prelaska na vrsto gorivo Radna i rezervna pepeljara kotla Komplet za i² enje Garantni list kotla i garantni list gorionika posebno 4 Ugradnja kotla 4.1 Postavljanje kotla u kotlarnici Kotlarnica treba da poseduje ventilaciju. Minimalna rastojanja kotla od zidova kotlarnice su denisana na slede i na in: 4.2 Povezivanje na dimnjak Na in priklju enja kotla na dimnjak je prikazan na slici: 5

7 Dobro dimenzionisan dimnjak je preduslov za ispravan rad kotla. Zadatak dimnjaka je da produkte sagorevanja sprovede u atmosferu (ali kod kotlova sa prirodnom promajom i da svojim uzgonskim efektom obezbedi potrebnu promaju u kotlu). Dimnjak mora biti propisno ozidan i dobro izolovan (preporu uje se debljina izolacije od 50 mm). Na osnovu potrebne promaje se odrežuje presek i visina dimnjaka prema katalogu proizvoža a dimnjaka. Minimalna visina dimnjaka je 6 m. Preporu uje se ovalni ili okrugao dimnjak izražen od neržaju eg elika kako bi uticaj kondenzata bio sveden na minimum. 6

8 5 Povezivanje sa instalacijom centralnog grejanja 5.1 Montaºa na zatvoreni sistem grejanja Na slici su prikazane preporu ene ²eme priklju enja kotla na instalaciju centralnog radijatorskog grejanja bez i uz kori² enje akumulatora toplote: Opis delova sistema: 1. Kotao TKK3 PELET 2. Akumulator toplote 3. Izmenjiva toplote 4. Nepovratni ventil 5. Me²ni ventil 6.Pumpa radijatorskog grejanja 7. Automatska regulacija FIR T MR TR PLUS 8. Ekspanziona posuda 9. Pumpa izmenjiva a 10. Ventil 11. Termomanometar 12. Sigurnosni ventil 13. ƒetvorokraki me²ni ventil 14. Hvata ne isto a Sledi prikaz instalacija sa podnim i radijatorskim grejanjem sa ili bez akumulatora toplote: 7

9 Opis delova sistema: 1. Kotao TKK3 PELET 2. Akumulator toplote 3. Izmenjiva toplote 4. Nepovratni ventil 5. Razvodnik 6. Me²ni ventil 7. Pumpa radijatorskog grejanja 8. Pumpa podnog grejanja 9. Regulator automatske regulacije radijatorskog grejanja MRTR Plus (First) 10. Regulator automatske regulacije podnog grejanja MRTR Plus (First) 11. Sabirnica 12. Ekspanziona posuda 13. Pumpa izmenjiva a 14. Ventil 15. Termomanometar 16. Hvata ne isto a 17. ƒetvorokraki me²ni ventil (By Pass) 18. Sigurnosni ventil 8

10 Akumulator toplote nije neophodno ali je poºeljno ugraditi u cilju optimalnog iskori² enja kotla i u²tede energije. Za 1 KW snage kotla preporu uje se do 50 l zapremine akumulatora toplote. Takože treba imati u vidu da snaga kotla mora biti dovoljna kako za zagrevanje vode u akumulatoru tako i za direktno napajanje instalacije u veoma hladnom periodu izabrana snaga kotla treba da bude ve a od snage kotla za zadatu kvadraturu. Preporu uje se zatvoreni sistem centralnog grejanja sa upotrebom ekspanzionog suda ija zapremina treba da bude barem jedna desetina ukupne zapremine sistema (uklju uju i i zapreminu vode u kotlu). Sistem takože mora da poseduje automatski ozra ni ventil za eliminaciju vazduha iz sistema. Obavezna je upotreba sigurnosnog ventila (sa pragom od 2-3 bara zavisno od snage kotla) koji se ugražuje blizu kotla. Takože je neophodno da sistem poseduje termometar i manometar za o itavanje pritiska i temperature u sistemu. U slu aju loºenja vrstog goriva, temperatura povratnog voda ne bi trebalo da bude ispod 60 C kako ne bi dolazilo do pojave kapanja odnosno kondenzacije u kotlu koja opet moºe izazvati koroziju. Zbog toga se preporu uje upotreba cirkulacione pumpe kotlovskog kruga te povezivanje cirkulacionog termostata kotla (obja²njeno u poglavlju 'Povezivanje cirkulacione pumpe kotla' ovog uputstva). Temperatura polaznog voda ne bi trebalo da padne ispod 70 C u tom slu aju. Preporu uje se ugradnja hvata a ne isto e na povratnom vodu. Montaºu grejanja i pu²tanje u rad celog sistema isklju ivo treba poveriti stru nom licu koje odgovorno prihvata i garantuje ispravan rad kotla i celokupnog sistema centralnog grejanja. U slu aju lo²e projektovanog sistema i eventualnih manjkavosti pri izvoženju sistema od strane tog lica, koje opet mogu da prouzrukuju neispravan rad kotla, kompletnu materijalnu odgovornost kao i eventualne novonastale tro²kove snosi isklju ivo lice kome je poverena montaºa sistema grejanja a ne proizvoža, zastupnik ili prodavac kotla. 5.2 Montaºa na zatvoreni sistem preko kombinovanog akumulatora toplote sa ugraženim spremnikom sanitarne vode Termomont u svojoj ponudi solarnih akumulacionih bojlera nudi i kombinovanu 'hibridnu verziju' akumulatora toplote i prohromskog bojlera - konstruktivnog tipa 'sud u sudu': ATS kombinovani bojler. Kotao na taj na in zagreva tehni ku vodu akumulatora toplote ali isto tako to ine i solarni kolektori - putem spiralnog izmenjiva a. Unutar i iznad spiralnog izmenjiva a u akumulator toplote je sme²ten jo² jedan sud od prohromskog materijala namenjen za sanitarnu vodu. Sanitarna voda je zagrevana posredno - preko tehni ke vode. 9

11 5.3 Montaºa na otvoreni sistem grejanja Opis delova sistema: 1. Kotao 2. Ventil 3. Termomanometar 4. Pumpa kotla 5. Trokraki me²ni ventil 6. Akumulator toplote 7. Manuelni trokraki me²ni ventil 8. Automatski trokraki me²ni ventil 9. Pumpa radijatorskog grejanja 10. Otvoreni ekspanzioni sud 11. Regulator automatske regulacije radijatorskog grejanja MRTR Plus (FIR T) 12. Grejni krug 13. Pumpa zagrevanja sanitarne vode 14. Sanitarni bojler Solar I 10

12 6 Kotao u radu 6.1 Prvo paljenje Prilikom prvog pu²tanja u rad od strane ovla² enog lica - servisera, serviser e proveriti da li fabri ki pode²eni parametri gorionika odgovaraju instalaciji centralnog grejanja i peletu koji se koristi. Ukoliko je to neophodno, serviser e promeniti odrežene fabri ki pode²ene parametre. Nakon toga, podesi e ºeljenu temperaturu vode u kotlu (zavisno od tipa instalacije (radijatorsko ili podno grejanje, kombinovani sistem itd. ova vrednost moºe biti izmežu 40 C i 65 C). Prema snazi kotla, serviser e podesiti snagu gorionika prema tablici koja je data u uputstvu uz gorionik. 6.2 Rad gorionika Za pokretanje gorionika potrebno je izvr²iti slede e korake: 1. Uklju iti glavni prekida za napajanje. 2. Pritiskom na taster za ru no napajanje peletom koji se nalazi na bo noj strani gorionika, potrebno je napuniti puºni transporter i sam gorionik peletom. Prethodno proveriti da li se u spremniku nalazi dovoljna koli ina peleta i ako je potrebno dopuniti spremnik peletom. 3. Uklju enje i isklju enje gorionika se vr²i pritiskom na taster. Nakon ²to su prilikom pu²tanja u rad pode²eni svi parametri, to je sve ²to krajnji korisnik treba da uradi. Rad gorionika se moºe podeliti u nekoliko faza rada. Displej gorionika daje informaciju u kom se reºimu rada gorionik trenutno nalazi: 1. Paljenje gorionika. Paljenje peleta se vr²i automatski, nakon pritiska glavnog tastera, tako ²to se prvo uklju ujuje greja, na displeju u tom trenutku pi²e "Uklju en greja ", i to traje 4 minuta, nakon toga se pali ventilator i dolazi do raspaljivanja peleta u gorioniku. Faza paljenja traje sve dok sonda postavljena u kanalu dimnih gasova ne dostigne temperaturu 70 C, tad gorionik prelazi u slede u fazu. Ukoliko iz nekog razloga za 15 min sonda dimnih gasova ne registruje vrednost od 70 C gorionik prestaje sa paljenjem i na displeju e se ispisati poruka "Paljenje gorionika nije uspelo". 2. Stabilizacija. Reºim stabilizacije dimova sledi nakon uspe²nog paljenja gorionika i traje 1 minut prema fabri kim pode²avanjima. Kada prože minut stabilizacije dimova gorionik prelazi u radni reºim i po inje sa dodavanjem peleta iz spremnika prema pode²enoj snazi gorionika. 3. Radni reºim. Gorionik ostaje u radnom reºimu sve dok se ne postignu neki od slede ih uslova: temperatura vode u kotlu je dostigla zadatu vrednost; temperatura dimnih gasova je dostigla vrednost od 250 C; Bilo koji od navedenih uslova da je ispunjen, gorionik e pre i u modulacioni reºim rada. 4. Modulacija. Modulacioni reºim rada zna i da gorionik radi sa minimalnom snagom u cilju odrºavanja postignute temperature. Prema fabri kim parametrima gorionik se nalazi u modulaciji u opsegu iji donji prag je 2 C ispod zadate temperature a gornji prag 5 C iznad zadate temperature. Ukoliko je zadata temperatura na primer 50 C to zna i da e u opsegu temperature vode kotla od 48 C do 55 C gorionik raditi u minimalnom (²tedljivom) reºimu rada. Ukoliko temperatura padne ispod 48 C gorionik se vra a u radni reºim,a ukoliko preže 55 C gorionik se gasi. 5. Ga²enje. Gorionik e se ukoliko temperatura preže gornji prag modulacije automatski ugasiti. Drugi na in ga²enja je naravno pritiskom na taster. U oba slu aja prestaje dodavanje peleta, a ventilator e nastaviti sa radom sve dok temperatura dimnih gasova ne padne ispod 60 C i tada je gorionik uga²en. Gorionik svakih 60 minuta isti tacnu plamene cevi izduvavanjem, ova operacija traje 30 sekundi. 11

13 Napomene: 1. Za uklju enje i isklju enje potrebno je taster za paljenje/ga²enje pritisnuti i drºati 3 sekunde; 2. Glavni prekida sluºi samo za servisiranje gorionika, nikako pomo u njega ne prekidati rad gorionika! 3. Taster sa bo ne strane sluºi za manuelno pokretanje puºa za dodavanje peleta iz spremnika; Pre paljenja gorionika, puº spirale transportera mora biti ispunjen peletom. 6.3 ƒi² enje i odrºavanje kotla S obzirom da sagorevanje peleta podrazumeva skoro totalno sagorevanje, ostaci sagorevanja u kotlu su minimalni. Zbog toga je potrebno i² enje kotla od pepela samo jednom do dva puta sedmi no a detaljno i² enje kotla jednom mese no i po zavr²etku grejne sezone. Redovno odrºavanje produºava radni vek kotla. Uz kotao se isporu uje pribor za i² enje koji olak²ava pristup delovima kotla. Ukoliko se mežutim koristi pelet lo²ijeg kvaliteta sa prisutnim ne isto ama neorganskog porekla (zemlja, pesak), vremenom e do i do njihovog taloºenja na re²etci u vidu 'silikatnih' naslaga. Iste se jedino mogu ukloniti ru nim putem ²to u praksi zna i i² enje re²etke gorionika nekoliko puta dnevno. Pravovremeno neuklanjanje naslaga vodi ka brzom propadanju re²etke i njenoj estoj zameni i sa druge strane doprinosi lo²ijem sagorevanju i toplotnim gubicima. Zbog toga savetujemo da se uz gorionik TER- MEC upotrebljava ist drveni pelet bez ikakvih primesa. Sagorevanje je kvalitetnije i radni vek gorionika duºi. 7 Sigurnost u radu 7.1 Mere sigurnosti u radu gorionika TERMEC Gorionik TERMEC prema svojoj konstrukciji poseduje zi ke i softverske mehanizme kojima se garantuje apsolutna sigurnost u radu i za²tita od pregrevanja uz uslov pravilnog kori² enja. Kao ²to je prethodno nazna eno, gorionik TERMEC poseduje sekundarni puº sa motorom u samom telu gorionika koji zi ki spre ava da plamen preže iz plamene cevi u telo gorionika. Plasti no eksibilno crevo gorionika takože predstavlja sigurnosnu i preventivnu meru bezbednosti jer u slu aju pojave plamena u gorioniku, crevo e se istopiti i prekinuti vezu sa spremnikom peleta. Ukoliko dože do pove anja temperature vode u kotlu, gorionik e se ugasiti kada temperatura bude ve a od zadate temperature uve anog za takozvani gornji prag (fabri ki pode²en parametar koji iznosi 5 C). Gorionik takože poseduje priklju ak za opciono povezivanje dodatnog sigurnosnog termostata. Videti uputstvo za upotrebu gorionika - prikaz portova i priklju aka gorionika. Takože ventilator gorionika je programski pode²en da svaki put kada se zaustavi tj. ugasi gorionik, ventilator ostaje u zadatoj brzini kako bi se potro²io sav preostali pelet u plamenoj cevi. Sve dok se taj proces ne obavi do kraja, tj. dok sonda dimnih gasova ne registruje temperaturu manju od 70 C u plamenoj cevi, nemogu e je ponovo pokrenuti tj. upaliti gorionik. Takože za zatvorene sisteme grejanja preporu ujemo dodatnu hidrauli nu za²titu kotla od pregrevanja uz kori² enje ispusnog sigurnosnog ventila (ISTV). Detalji su opisani u narednom poglavlju. 7.2 Termi ka za²tita kotla u slu aju pregrevanja (zatvoren sistem) Ukoliko se iz nekog razloga dogodi da temperatura vode u kotlu dostigne kriti nu vrednost od 100 C, ispusni termi ki ventil e propustiti vodu iz vodovoda u kotao kako bi se voda u kotlu ohladila. Kotao TKU3 PELLET ima odgovaraju e otvore na koje se povezuje ispusni ventil - na slici je prikazana verzija sa dva para priklju aka (Cale ). Ugradnja ISTV je obavezna u zatvorenim sistemima centralnog grejanja. Za model ISTV prikazan na slici, nije potrebno da u kotlu prethodno fabri ki bude ugražen izmenjiva toplote (bakarna zavojnica i sli no). 12

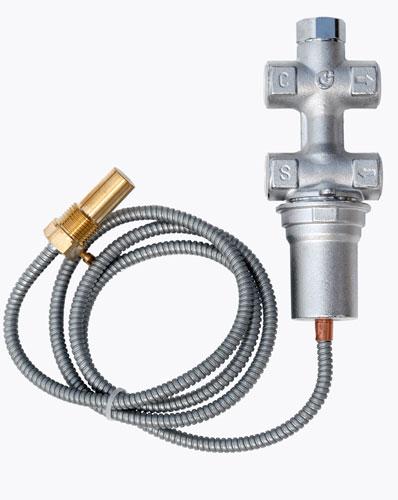

14 Opis delova sistema: Opis delova sistema: 1. Ulaz hladne vode iz vodovoda u termoventil 2. Ulaz hladne vode u kotao 3. Izlaz vruce vode iz kotla 4. Izlaz vruce vode u kanalizaciju 5. Sonda termoventila Povezivanje ispusnog termi kog ventila obavlja se na slede i na in: Povezati najpre sondu ISTV (spoljni navoj 1/2") na ozna enom mestu na kotlu, pozicija 5 (unutra²nji navoj 1/2") Povezati dovod hladne vode iz vodovoda sa odgovaraju im izvodom na ISTV (oznaka na ventilu: C) te potom povezati ISTV (oznaka na ventilu: ) sa odgovaraju im izvodom na kotlu (pozicija 21) Zatim poziciju 21 (otvor na kotlu) povezati na odgovaraju i ulaz na ISTV (oznaka na ventilu: ) Na kraju izlaz iz ISTV (oznaka: S) povezati prema kanalizaciji. 13

15 A Deklaracija o Konformnosti Mi, Termomont d.o.o. sa sedi²tem u Prhova koj ulici bb, imanovci, Republika Srbija, pod punom materijalnom odgovorno² u izjavljujemo da su proizvodi: Kotlovi na vrsto gorivo tipa TKK3 PELLET 70, TKK3 PELLET 90 proizvedeni godine, po svojoj konstrukciji i performansama, te na inu proizvodnje u saglasnosti sa uslovima slede ih direktiva i normi koje je propisala Evropske Unija: 97/23 EEC Direktiva o sigurnosnim merama za sudove pod pritiskom EN 303/5 Norma za kotlove na vrsto gorivo" Sertikaciju proizvoda obavilo ovla² eno telo UDT, Poznanj, Republika Poljska. Broj izve²taja o ispitivanju: 112. U imanovcima, 1. februar 2011 Pe at i potpis ovla² enog lica
