1 OFT OPTMA aenurka paigaldatav patenteeritud sissepuhke lõppseade, millesse on integreeritud soojusvaheti. Õhu liikumiskiirused ruumis alati alla 0,2 m/s. Kahekordistab õhuvahetuse efektiivsuse. õimaldab kihistuva õhuvahetuse. Tehnilised andmed oft Optimal Õhuhulk...alitav, l/s issepuhkeõhu temperatuur.. min C Töörõhk...alitav, Pa Müratase...Alla 28 db(a) iitmik... Ø 125 mm Kõrgus mm ügavus mm Pikkus...alitav mm ärv...alge RA 9010 Kvaliteedi sertifikaadid...o 9001 ja O

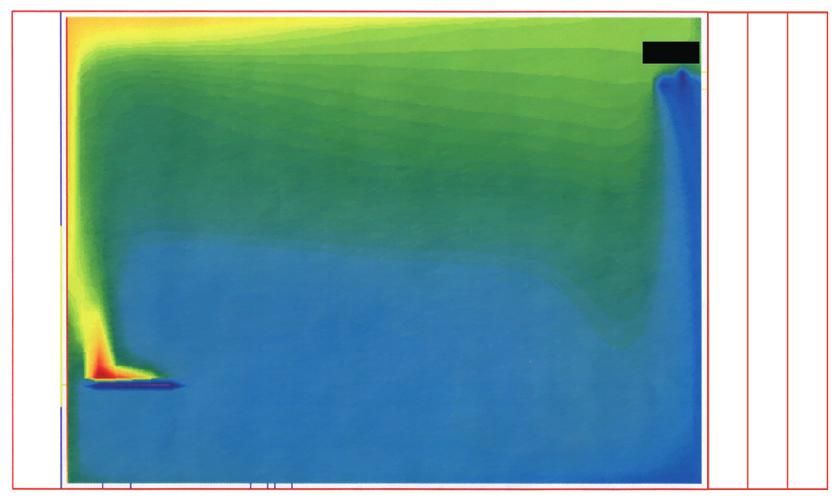

2 OFT OPTMA oft Optimal eemaldab liigse soojuse ruumist efektiivsemalt avier tokesi differentsiaalvõrrandite põhjal on meie eriala spetsialistid välja töötanud arvutiprogrammi Flovent, mille abil saab eriti täpselt visualiseerida ruumi sisekliimat. rinevat tüüpi sissepuhke lõppseadmete töö, näiteks nende tekitatud õhuvoolude liikumiste ja temperatuuriväljade erinevuste uurimiseks,on mainitud programmi täpsus piisav. CFD arvutused näitavad oft Optimali ülivõimsat funktsioneerimist ja tõestavad, et see on ainuke saadaolev sissepuhke lõppseade, mis intensiivistab ruumi siseõhu loomulikku konvektsiooni. Pilt 1.Temperatuurigradient ja traditsiooniline jahutuspalk. U K Pildil 1.on traditsiooniline jahutuspalk paigaldatud ruumis risti koridoripoolse seinaga. Arvutipilt näitab temperatuurigradiente ruumi pikilõikes, jahutustalaga samas suunas ja meetri kaugusel sellest. (inisega on märgitud madalad temperatuurid, rohelise eri toonidega kõrgemad ja kollasega kõige kõrgemad temperatuurid). Pildil 2. on jahutuspalk asendatud koridoripoolsele seinale paigaldatud oft Optimal sissepuhke lõppseadmega. U K Pilt 2.Temperatuurigradient ja oft Optimal sissepuhke lõppseade. K O R D O R K O R D O R Jahutusvõimsus, sissepuhkeõhu hulk ja välised tegurid on täpselt samad. CFD arvutused näitavad, et ruumi õhutemperatuur on nüüd 3,5 kraadi jahedam. eldused õhuvahetuse kõrge efektiivsuse saavutamiseks: ❶ Õhuvahetuse efektiivsus üle 50% ruumis on saavutatav vaid kihistuva õhuvahetuse korral. ➋ t kihistumine oleks maksimaalne, peab sissepuhkeõhk olema ruumiõhus autoriteetne. ➌ issepukeõhk tuleb suunata ruumi selliselt, et õhujoad liiguvad samasuunaliselt konvektsiooniõhuga. üvasuunaliselt paigaldatud traditsioonilised jahutustalad ei täida ühtegi eelnimetatud tingimust. oft Optimali kasutades on kõik eeldused täidetud, ja: ❶ Kihistumine muutub stabiilseks, sest sissepuhkeõhk tuuakse ruumi läbi sissepuhkedüüside suurel kiirusel (13 14 m/s), mis tagab vajaliku impulsi. ➋ uurt lähteimpulsi omavat sissepuhkeõhku summutatakse impinging- teooria alusel ja liigsoojus suunatakse üles väljatõmbesse. ➌ issepuhkeõhk suunatakse mööda seina alla, piki põrandat soojusallikate suunas, mis toimivad ühes konvektsiooniõhuga. eetõttu jahedam õhk kihistub töökohale ja liigsoojus laealusele pinnale. ii jahutatakse ainult töökohta,mitte tervet ruumi. oftflo tehnika on optimaalne, kui väljatõmbe seadmed paigaldatakse ruumis võimalikult kõrgele. oft Optimal reguleerib ruumi sisekliimat efektiivisemalt Pildil 1. on näha õhu liikumine ruumis, kus traditsiooniline jahutustala on paigaldatud risti koridoripoolse seinaga. CFD arvutus näitab, et käesolevas lõikes on õhu liikumine inimeste viibimistsoonis täiesti normikohane. (inisega on märgitud madalad kiirused, roheline, kollane ja punane värv iseloomustavad järjest suurenevaid kiirusi). Pildil 2. on traditsiooniline jahutustala asendatud koridoripoolse seinale paigaldatud oft Optimal sissepuhke lõppseadmega. Jahutusvõimsus ja sissepuhkeõhu hulk ning välistingimused on endiselt samad. Arvutipilt 3. samast lõikest näitab koridoripoolse seina juures nii tugevaid õhuvoolusid, et selle seina äärde ei saa paigutada püsivaid töökohti. eejuures näitab õhu ringlemine töölaua all õhuvahetuse ebaefektiivsust. 2 w w w. v a s a t h e r m. f i

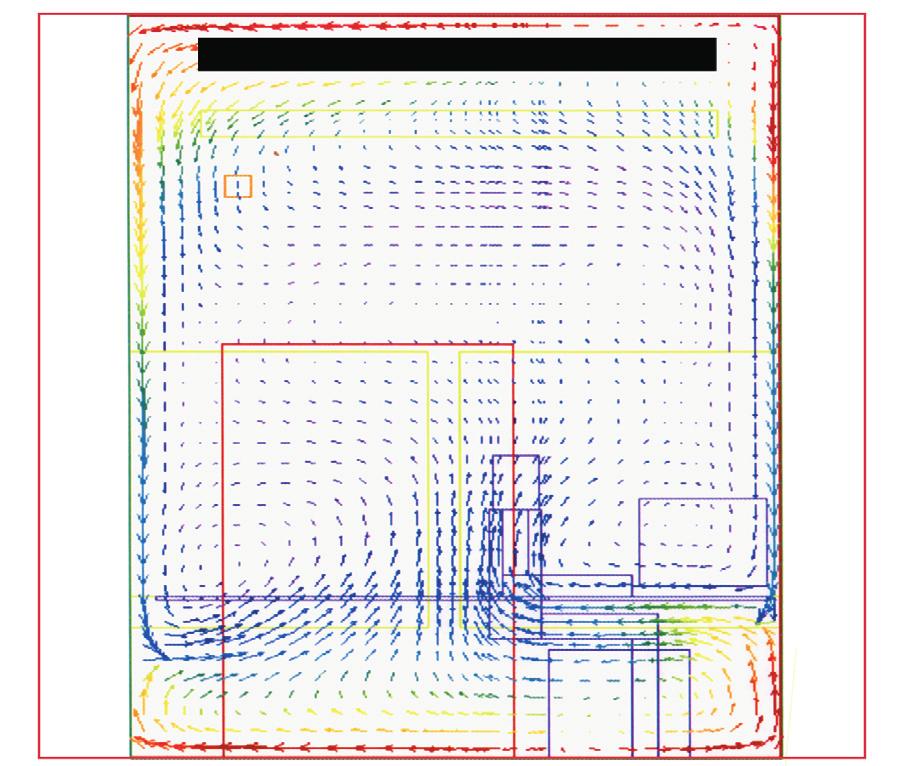

3 OFT OPTMA Projekteerimine oft Optimal ei ole standardne toode. õltumata toote erinevatest variantidest on Optimali töötamine ja energiasäästlikkus alati sama. astavalt meiepoolsetele arvutustele, saad kihistuva õhuvahetuse võimalikult väikeste kulutustega. Pikkus vabalt valitav, laius ja kõrgus on määratud. asatherm Finland muudab inu nõudmised optimaalseks tooteks ilma tuuletõmbuseta. Kogu vastutus kihistuvast ja tuuletõmbuseta õhuvahetusest ruumis laskub asatherm Finland OY- l. Pilt 3. Ruum, milles on traditsiooniline jahutuspalk. Arvutipilt 4. samast lõikest kui pilt 3., kuid nüüd on oft Optimal paigutatud töökoha suhtes põigiti ja töökohal puudub täielikult tuuletõmbus.deaalne õhu liikumine töökoha soojusallikate ümber ja seisva õhu vööndite puudumine osutavad efektiivsele õhuvahetusele. Arvutipilt näitab õhuliikumist allapoole. oft Optimal on varustatud patenteeritud laminaatoriga, mistõttu õhu liikumise kiirus on alati alla 0,2 m/s. Ruumis puudub täielikult tuuletõmbus. eetõttu kogu projekteerimine on täiesti eriline võrreldes tavaliste jahutuspalkidega. oovitud tulemuse saavutamine Pakkumise küsimisel ja projektis peab määratlema rõhutatud kirjas olevad tehnilised numbrid. ❶ Arvuta ruumi soojuskoormus. ➋ Arvuta ruumile vajalik sissepuhke õhuhulk. oovi korral võid vähendada normaalset hulka 25%, sest kihistuv õhuvahetus kahekordistab õhuvahetuse efektiivsuse võrreldes tavaliste jahutuspalkidega. ➌ Määra takistus lõppseadmele. oovitame 90 Pa. ii saad lõppseadme autoriteetseks ruumis, süsteem tuleb vaikne ning tooted seadistatakse juba tehases. ➍ Määra kõigile oft Optimal lõppseadmetele õhuhulk (15 40 l/s). ➎ Määra sissetuleva jahutusvee temperatuur ja viibimistsooni max.temperatuur. ➏ Arvuta kui palju soojust eemaldab Optimal sissepuhkeõhuga ruumist. oft Optimali kasutades võib sissepuhkeõhu temperatuur olla isegi +16 kraadi. ee on = valitud õhuhulk l/s x Δt x 1,2 x 1,38 Arv 1,38 näitab lisavõimsust, (ε t ) mida oftflo tehnika tagab. ➐ Arvuta veega eemaldatava soojuse võimsus. Pilt 4. Ruum, milles on oft Optimal sissepuhke lõppseade. ➑ Paigalda Optimal välisseina/aknaseina vastasseinale. astavalt hoone laiusele saad valida sobivas pikkuses Optimali.Optimali sees on ruum vajalikele õhukanalitele ja veetorudele. Määra oft Optimali sobiv pikkus. ee on vabalt valitav vahemikus mm. w w w. v a s a t h e r m. f i 3

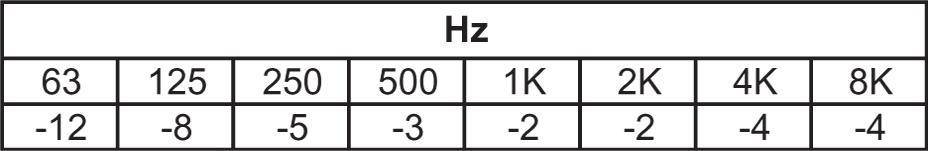

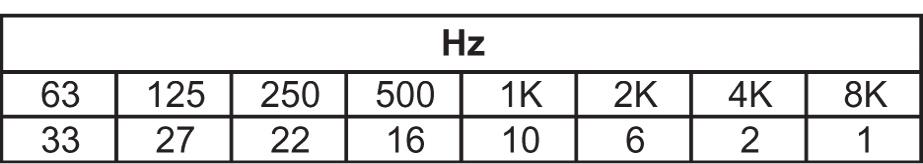

4 OFT OPTMA Optimali võib paigaldada ka otse töökoha kohale. ee on võimalik oomes projekteeritud ja patenteeritud laminaatoriga, tänu millele on õhu liikumise kiirus alati alla 0,2 m/s mm Optimal eemaldab ruumist 650 W soojust külma veega. Kui on vajadus eemaldada ruumist üle 900 W soojust külma veega, tuleb valida mm pikkune Optimal. Takistus Pa oft Optimal kihistab siseõhu, kui ruumi sügavus (pikkus) on väiksem neljakordsest ruumi kõrgusest. ➒ ali sobivad pooled vee ja õhu liitmikele. ➓ Aseta õhu väljatõmme ruumis võimalikult kõrgele. Õhuhulk l/s Tabel 1. Müratase normaalruumis eri õhuhulkadel ja takistusel. 11 Ringvoolupumbad tuleb dimensioneerida minimaalsele vooluhulgale 0,04 l/s läbi iga Optimali ja varu 6 kpa rõhukadu soojusvahetile. 12 Määra vee jahutusseadmed vastavalt oftflo tehnikale. õid vähendada seguneva õhuvahetuse jahutusvõimsust 28 % (soojuskoormuse summast), kui hakkad kasutama oft Optimali! oft Optimali müratase Tabel 2. Mürasummutus (dba) oft Optimalis. isseehitatud mürasummutus Kuni sageduseni 250 Hz on Optimali sisemine mürasummutus kuni 18 db suurem, kui traditsioonilistel, anemostaadiga varustatud sissepuhke lõppseadmetel. (Tabel 3.). oft Optimali müratase on näha tabelis 1. Tänu nendele ainulaadsetele omadustele võib oft Optimal toimida hoones juhtiva kliimaseadmena. ee on mitmekordselt kasulik: ❶ angeb ära vajadus hulga seadeklappide ja mürasummutite järele. eetõttu vähenevad paigaldus- ja hooldekulud ning suureneb elektrienergia kasutamise efektiivsus. ➋ issepuhke õhuhulga seadistamine korvatakse lihtsate kontrollmõõtmistega. ➌ oft Optimal töötab vaikselt isegi töörõhul 200 Pa. eetõttu võib ka puhurkonvektorid ühendada sama õhukanaliga. ➍ Ka jahutustalas tekib alati teatud müra, kui veevool läbib seadeventiili. Külmakandja torustiku mürataset tuleb alati eraldi kontrollida, kui samas ruumis on mitu jahutustala või kui nõutakse, et ruumi müratase oleks alla 30 db(a). ➎ Õhuhulka ja düüside arvu on lihtne muuta vastavalt ekspluateerija soovidele, ilma et see mõjutaks oluliselt hoone sisekliima tasakaalu. Mürataseme korrigeerimine heli võimsustasemeks Kui graafikust saadud mürataset korrigeerida tabeli 1. väärtustega, saadakse heli võimsustasemed eri oktaavribades (Tabel 2.). Tabel 3.isemine mürasumbuvus (dba) oft Optimalil. eadistamine Tehases valmisseadistatud sissepuhke õhuhulka võib muuta kohapeal. Täielikud seadistusjuhised saate asathermi edasimüüjalt. Ka konvektsioonõhu liikumist saab vajadusel muuta, muutes profiili kuju. Juhtprofiili kujundust võib teostada arvutil juba projekteerimisstaadiumis, kasutades vastavat simulatsiooniprogrammi. Hooldus Optimali soojusvahetit peab olema võimalik puhastada! Ruumiõhu väikseimad partiklid on inimese tervisele kõige ohtlikumad. ende üheks omaduseks on see, et need sadestuvad ruumis külmadele pindadele. ellel nähtusel on füüsikaline seletus: nimelt omavad õhu molekulid kineetilist energiat, mis on suurem kõrgetel temperatuuridel ja väiksem madalatel. Molekulide liikumine mõjutab keskkonnas olevaid väikseimaid partikleid. Kui temperatuur langeb, väikseimate partiklite liikumine aeglustub ning kui läheduses on külm pind, sadestuvad need just sellele pinnale. 4 w w w. v a s a t h e r m. f i

5 OFT OPTMA Kuna ruumiõhk läbib jahutustala korda tunnis, moodustavad sellest allpool olevad horisontaalpinnad loomuliku sadestuspaiga nendele väikseimatele partiklitele. ee-eest ei jää neid jahutuspatarei sisse, kuna patarei läbimisel on konvektsioonõhu kiirus küllalt suur. anemates jahutustaladega varustatud ehitistes teostatud analüüsid näitavad, et suuremad partiklid nagu kiud jne. ei jää kinni jahutustala muudesse osadesse. ee johtub sellest, et õhu konvektsioon, mille jahutustala ruumis põhjustab, on nii nõrk, et see ei suuda tõsta raskemaid partikleid lae alla. Kõikidele osadele peab olema võimalik hõlbsasti ligi pääseda! Kuigi lõppseadme sisepinnad paistavad puhtaina, tuleb neid siiski puhastada vähemalt kord aastas. eetõttu peab lõppseadme kõikidele osadele olema tagatud lihtne juurdepääs. ee lihtsustab ka üksikute komponentide kontrollimist. oft Optimali kõikidele osadele pääseb hõlpsasti ligi. Kasutatud materjalid Materjalide valikuga ja tootmistehnoloogiliste meetoditega pürgitakse lahendusteni, milles võimalikud negatiivsed mõjud keskkonnale on viidud miinimumini ja samaaegselt saavutatud võimalikult kõrge kvaliteet. Paigaldusjuhised oft Optimal peab asetsema laest vähemalt 30 mm kaugusel. Õhuvahetuse kanaliliitmik Ø = 125 mm. Toruliited Cu 15. Pikkus valitav mm aius 220 mm Kõrgus 294 mm ristus oft Optimal a b c d e f g a. Pikkus... astavalt tellija soovile mm b. Toruliide... P1 vasak või P2 parem, eestvaates c. Kanaliliitmik... K1 vasak või K2 parem, eestvaates d. ähtavate osade pinnavärv... RA 9010, läikeaste 30 (põhivalge) e. Õhuhulk (tehaseseade)... Avaldatud l/s f. Tõõrõhk (tehaseseade)... Avaldatud Pa g. Automaatiika... t. kataloog Tootekoodi näide: oft Optimal Pikkus 2000 mm Toruliitmik P1 Kanaliliitmik K1 Pinnatöötlus RA9010 Õhuhulk 20 l/s Rõhukadu 90 Pa Automaatika, näiteks asatherm TR 11 oft Optimal 2000 P1 K1 RA l/s 90 Pa TR11 w w w. v a s a t h e r m. f i 5

6 OFT OPTMA KOY akkaroosi / Mercury Urval avatud büroo, Helsinki T 1 peakontor, Herttoniemi, Helsinki 6

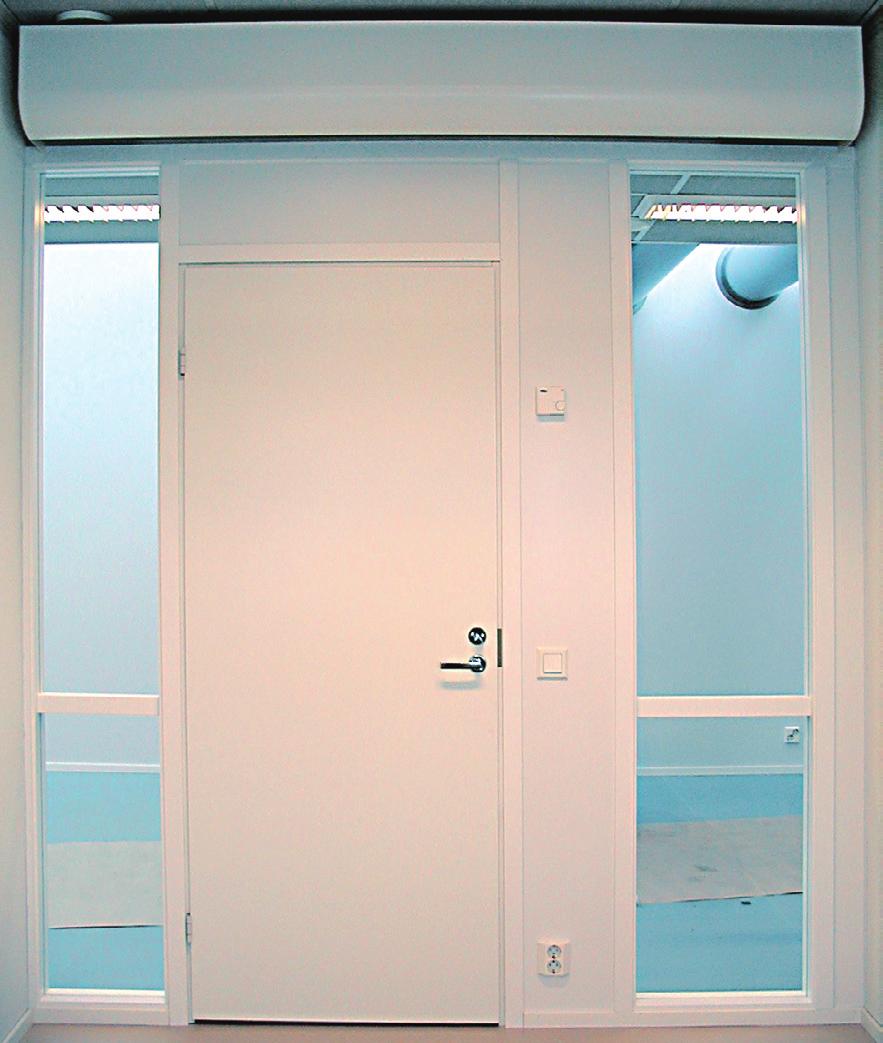

7 OFT OPTMA oome Parlamendi lisaehitus oftflo õhuvahetuse tehnikaga asatherm Finland OY toimetab oome Parlamendi lisahoone kontoriruumidesse 280 tk oft Optimal sissepuhke lõppseadet, millesse on integreeritud soojusvaheti. oftflo sissepuhke-seadmed on valmistatud kvaliteedi standardi O 9001 ja O järgselt. oftflo tehnika abil võime muuhulgas minimaliseerida tuule-tõmbuse ruumis. hitis võeti kasutusele juunis Projekteerimisel sooviti efektiivset õhuvahetust (100 2 W/m ), mis õhutaks ruumi tõhusalt, ilma tuuletõmbuseta. ahendus leiti asathermi oftflo tehnika abil. Patendeeritud oft Optimal on saanud uroopa iidu ABOD uurimisprogrammi raames katsetes väga head tulemused. Tehtud katsetustest ilmnes selgelt oftflo tehnika eelis õhu liikumise kiirus seina lähedal oli max.0,2 m/s ning mujal ruumi osades alla 0,15 m/s. oft-optimal paigaldatakse Parlamendi hoone avatud ripplae ülapoolele ukseseina kohale. issepuhutav õhk juhitakse ruumi piki tagaseina nii, et see ei põrkuks ja ei häiriks ruumis eri soojusallikatest ülespoole tõusvaid sooje õhuvoogusi. oft-optimal mõjutab positiivselt sisekliima kvaliteeti. Toode on valmistatud selliselt, et sissepuhkeõhk, mis levib ruumis piki seina, aktiveerib optimaalselt kogu ruumi õhu jagades selle kahte ossa. Alumine osa moodustab puhtamast, jahedamast õhust ja ülemine soojenenud ebapuhtast õhust. elline jagunemine toob kaasa ebapuhaste partiklite hulga suure languse peaaegu poole võrra - ja seega süsihappegaasi taseme alanemise ruumi osas, kus inimesed viibivad. üsihappegaasi mõõtmiste abil võib selgitada õhuvahetuse efektiivsust eemaldada ruumist inimeste väljahingatud ebapuhaste osade hulka. 7
