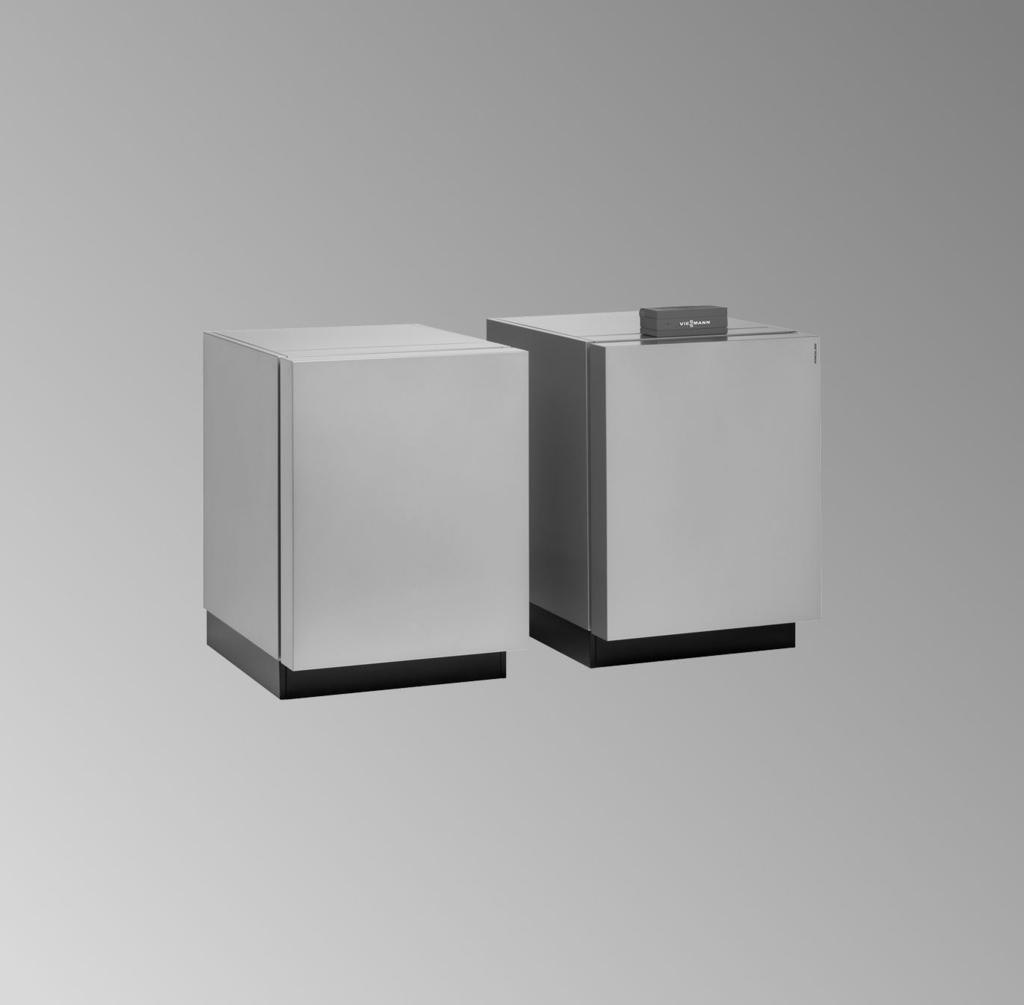

1 Uputstvo za montažu i servisiranje za stručnjake VIESMANN Vitocal 300-G Oznaka BW/BWS 301.A06 do A17, 5,9 do 17,0 kw Oznaka WW 301.A06 do A17, 7,9 do 23,0 kw Toplotna pumpa, jednostepena i dvostepena Oznaka BWC 301.A06 do A17, 5,9 do 17 kw Oznaka WWC 301.A06 do A17, 7,9 do 23 kw Toplotna pumpa, jednostepena Napomene o validnosti vidi na poslednjoj strani. VITOCAL 300-G 5/2013 Molimo sačuvajte!

2 Bezbednosna uputstva Bezbednosne napomene Molimo Vas da se obavezno pridržavate ovih bezbednosnih uputstava, kako bi se isključile opasnosti za ljude i nastajanje materijalnih šteta. Objašnjenje bezbednosnih uputstava Opasnost Ovaj znak upozorava na moguće povrede.! Pažnja Ovaj znak upozorava na moguće materijalne i ekološke štete. Napomena Navodi s oznakom Uputstvo sadrže dodatne informacije. Ciljna grupa Ovo uputstvo je namenjeno isključivo ovlašćenim stručnjacima. Radove na krugu rashladnog sredstva smeju da izvode samo stručnjaci, koji su ovlašćeni u tu svrhu. Radove na električnoj instalaciji smeju da obavljaju samo električari. Prvo puštanje u rad treba da izvrši izvođač instalacije ili stručnjak sa njegovim ovlašćenjem. Propisi Prilikom radova obratiti pažnju na nacionalne propise o instalaciji, zakonske propise o sprečavanju nesreća, zakonske propise o zaštiti životne sredine, odredbe stručnih udruženja. odgovarajuće odredbe o bezbednosti kao što su DIN, EN, DVGW i VDE. a ÖNORM, EN i ÖVE c SEV, SUVA, SVTI, SWKI i SVGW Radovi na instalaciji Isključiti strujno napajanje instalacije (npr. preko posebnog osigurača ili preko glavnog prekidača) i uveriti se da nema napona. Napomena Uz strujno kolo regulacije moguće je da postoji više dodatnih glavnih strujnih kola. Opasnost Dodirivanje delova koji provode struju može da dovede do teških povreda. Neki delovi na elektronskim pločama stoje pod naponom i nakon isključivanja mrežnog napona. Pre skidanja poklopaca na uređajima sačekati barem 4 min. da bi se smanjio napon. Osigurati instalaciju od ponovnog uključenja. 2

3 Bezbednosna uputstva Bezbednosne napomene (nastavak)! Pažnja Elektronski konstruktivni sklopovi mogu da se oštete elektrostatičkim pražnjenjem. Pre radova se oslobodite statičkog naelektrisanja dodirivanjem uzemljenih objekata, npr. vodovodne ili grejne cevi. Opravke! Pažnja Opravke sastavnih delova sa bezbednosno-tehničkom funkcijom ugrožavaju bezbedan rad instalacije. Neispravni delovi moraju da se zamene originalnim Viessmann delovima. Dodatne komponente, rezervni i potrošni delovi Pažnja! Rezervni i potrošni delovi koji nisu ispitani zajedno sa instalacijom mogu da ugroze njeno funkcionisanje. Ugradnja nedozvoljenih komponenti, kao i neodobrene promene ili modifikacije mogu da ugroze bezbednost i da ograniče garanciju. Prilikom zamene moraju da se koriste isključivo originalni Viessmann delovi ili delovi koje je Viessmann odobrio. 3

4 Sadržaj Uputstvo za montažu Pripreme za montažu Namenska upotreba... 6 Opšte napomene o električnom priključku... 7 Postavljanje... 7 Pregled mogućih šema instalacije Primarni krug, tip BW, BWC (rasolina-voda) Primarni krug, tip WW, WWC (voda-voda) Primarni krug, tip BW+BWS (verzija sa 2 stepena, rasolina-voda) Primarni krug, tip WW + BWS (2-stepena, voda-voda) Zagrevanje potrošne vode Povezivanje 2-stepene toplotne pumpe Povezivanje kaskade toplotne pumpe Primer instalacije 1, ID: _1008_ Primer instalacije 2, ID: _1008_ Primer instalacije 3, ID: _1008_ Redosled montaže Postavljanje toplotne pumpe Hidraulično priključivanje Električni priključci Priključak na mrežu Izvođenje priključka na stezaljkama X3.8/X Zatvaranje toplotne pumpe Provera umetaka za provodnice Uputstvo za servisiranje Prvo puštanje u rad, kontrola, održavanje Radni koraci - prvo puštanje u rad, kontrola i održavanje Dalji podaci o radnim koracima Otklanjanje smetnji Opravke Imenik delova Imenici delova Pregled konstruktivnih sklopova Pojedinačni delovi bez slike Kućište Hidraulika Modul toplotne pumpe Električna oprema Sadržaj

5 Sadržaj Sadržaj (nastavak) Protokoli Tehnički podaci Tehnički podaci toplotnih pumpi rasolina-voda Tehnički podaci toplotnih pumpi voda/voda Dodatak Nalog za prvo puštanje toplotne pumpe u rad Potvrde Izjava o usklađenosti Registar naziva

6 Pripreme za montažu Namenska upotreba Prema standardu EN uređaj sme da se postavi i njime da se upravlja samo u zatvorenim sistemima grejanja, uz uvažavanje pripadajućih uputstva za montažu, servisiranje i upotrebu. U zavisnosti od verzije, uređaj koristiti isključivo za sledeće namene: Grejanje prostorije Hlađenje prostorije Zagrevanje potrošne vode Raspon funkcija može da se proširi uz pomoć dodatnih komponenti i opreme. Namenska upotreba podrazumeva da je postavljanje zajedno sa odobrenim komponentama koje su specifične za instalaciju, obavljeno na stalnom mestu. Proizvođač mora da izda odobrenje za upotrebu za svaki slučaj koji nije obuhvaćen namenskom upotrebom. Pogrešna upotreba uređaja, odnosno nestručno rukovanje (npr. kada korisnik instalacije otvori uređaj) je zabranjeno i dovodi do nepriznavanja garancije. Pogrešna upotreba obuhvata i promenu namenskih funkcija komponenti sistema grejanja. Napomena Uređaj je predviđen isključivo za kućnu upotrebu, što znači da čak i neupućene osobe mogu da rukuju uređajem na bezbedan način. Komercijalna ili industrijska upotreba u druge svrhe, osim u svrhu grejanja prostorija ili zagrevanja potrošne vode se ne smatra namenskom upotrebom. 6

7 Pripreme za montažu Opšte napomene o električnom priključku Spojni vodovi toplotne pumpe 1. stepena 2. stepena: Vidi stranu 75. Električni priključak komponenata instalacije (pumpe, mešači, ventili, prijavni uređaji, kontaktori, proširenja funkcije, senzori itd.): Priključak se vrši u regulaciji toplotne pumpe, obratiti pažnju na napomene od strane 76. Priključak na mrežu: Broj svih mrežnih vodova od ormana sa brojilom do regulacije toplotne pumpe i do razvodnog ormana zavisi od verzije instalacije i korišćenih tarifa. Priključak se vrši u razvodnom ormanu toplotne pumpe, obratiti pažnju na napomene od strane 98. Postavljanje Montaža! Pažnja Izbegavati oštećenja uređaja prilikom transporta. Ne opterećivati gornju stranu uređaja.! Pažnja Jako naginjanje kompresora u toplotnoj pumpi dovodi do oštećenja uređaja izazvanih ulaskom maziva u krug hlađenja. Maks. ugao naginjanja je 45. Zahtevi za prostor za postavljanje Pažnja! Prostorija za postavljanje mora da bude suva i zaštićena od smrzavanja. Obezbediti temperature okoline od 0 do 35 ºC. Pažnja! Opasnost od eksplozija izazvanih prašinom, gasovima, parama izbegavati u prostoriji za postavljanje. Pažnja! Obratiti pažnju na dozvoljeno opterećenje poda. Ukupna težina BW 301.A kg BWS 301.A kg BWC 301.A kg BW 301.A kg BWS 301.A kg BWC 301.A kg BW 301.A kg BWS 301.A kg BWC 301.A kg BW 301.A kg BWS 301.A kg BWC 301.A kg BW 301.A kg 7

8 Pripreme za montažu Postavljanje (nastavak) BWS 301.A17 BWC 301.A kg 158 kg Obratiti pažnju na neophodna minimalna odstojanja: Da bi se sprečio prenos vibracija, uređaj ne sme da se postavlja na plafone sa drvenim gredama (npr. u potkrovlju). Uređaj izravnati vodoravno. Ako neravnine poda moraju da se izjednače podesivim nožicama (maks. 10 mm), pritisno opterećenje mora da se raspodeli ravnomerno na podesive nožice. Obratiti pažnju na neophodnu osnovnu površini i minimalnu zapreminu prostora (prema DIN EN 378). Jednostepena (tip BW 301.A, BWC 301.A) B 1500 A 400 Tip BW 301.A06 BWS 301.A06 BWC 301.A06 BW 301.A08 BWS 301.A08 BWC 301.A08 BW 301.A10 BWS 301.A10 BWC 301.A10 BW 301.A13 BWS 301.A13 BWC 301.A13 BW 301.A17 BWS 301.A17 BWC 301.A17 Minimalna zapremina prostora 3,5 m 3 4,3 m 3 5,5 m 3 5,9 m 3 8,0 m 3 8

9 Pripreme za montažu Postavljanje (nastavak) Dvostepena (tip BW 301.A + BWS 301.A) A B 400 = Montaža A S hidrauličnim modulom (dodatna oprema, montaža iznad toplotne pumpe): 340 mm Bez hidrauličnog modula: Zavisi od instalacije na objektu i uslova ugradnje B S AC kutijom (dodatna oprema, montaža levo od toplotne pumpe): 400 mm (+ širina AC kutije) Bez AC kutije: 100 mm 9

10 Pripreme za montažu Postavljanje (nastavak) Napomene za korišćenje dodatne opreme za krug grejanja/hlađenja ili poseban krug hlađenja AC kutija za funkciju hlađenja active cooling AC kutija može da se koristi samo do nominalnog toplotnog kapaciteta 17,6 kw. Za veće nominalne toplotne kapacitete na objektu moraju da se montiraju sve neophodne komponente (s odgovarajućim pločastim razmenjivačem toplote) za krug grejanja/hlađenja ili poseban krug hlađenja. NC kutija za funkciju hlađenja natural cooling NC kutija može da se koristi samo do nominalnog toplotnog kapaciteta 16 kw. Za veće nominalne toplotne kapacitete na objektu moraju da se montiraju sve neophodne komponente (s odgovarajućim pločastim razmenjivačem toplote) za krug grejanja/hlađenja ili poseban krug hlađenja. Kod dvostepenih toplotnih pumpi NC kutija ne može da se montira direktno iznad toplotne pumpe. Iznad toplotnih pumpi se montiraju hidraulični spojni vodovi koji povezuju toplotnu pumpu 1. stepena i toplotnu pumpu 2. stepena. 10

11 Pripreme za montažu Postavljanje (nastavak) Zahtevi za priključke na objektu Jednostepena (tip BW 301.A, BWC 301.A) V < 42 V Montaža 11

12 Pripreme za montažu Postavljanje (nastavak) Dvostepena (tip BW 301.A + BWS 301.A) V < 42 V 230 V < 42 V Hidraulički priključci na objektu treba da se izvedu tako da se ne naprežu. Dužine vodova u toplotnoj pumpi plus odstojanje od zida: Tip BW 301.A i BWC BWS 301.A 301.A Priključak regulacije toplotne pumpe na mrežu (230 V~) 1,0 m Mrežno napajanje vrši se preko spojnog voda Priključak kompresora na 1,0 m 1,0 m mrežu (400 V~) Ostali priključni vodovi 1,0 m Spojni vod 12

13 Pripreme za montažu Postavljanje (nastavak) Preporučeni mrežni vodovi za sve tipove: Regulacija toplotne pumpe (230 V~): 3 x 1,5 mm 2 (5 x 1,5 mm 2 s isključivanjem od strane distributera struje) Kompresor (400 V~): 5 x 2,5 mm 2 Maks. dužina voda: 50 m Protočni grejač vode za grejanje (400 V~, ako postoji): 5 x 2,5 mm 2 Maks. dužina voda: 50 m Pregled mogućih šema instalacije Na sledećoj tabeli je prikazan pregled svih mogućih šema instalacije. Na osnovu primera instalacije objašnjavaju se izabrane šeme instalacije (vidi od stranice 44 nadalje). Montaža Pregled svih mogućih šema instalacije Komponenta Šema instalacije Krug grejanja A1/HK1 X X X X X X M2/HK2 X X X X X X X X M3/HK3 X X X X Akumulacioni bojler PTV X X X X X X Međubojler vode za grejanje 0 0 X X X X X X X X Eksterni proizvođač toplote 0 0 *1 0 * Protočni grejač vode za grejanje Bazen Solarna instalacija (u kombinaciji sa uređajem Vitosolic 200) *1 Samo u kombinaciji sa međubojlerom vode za grejanje. 13

14 Pripreme za montažu Pregled mogućih šema instalacije (nastavak) Komponenta Šema instalacije Hlađenje A1/HK M2/HK M3/HK poseb. krug hlađenja/ SKK X Izabrana komponenta. 0 Komponenta može da se doda. 14

15 P1 Šema hidraulične instalacije KM-BUS X3.8; V-- P1 Pripreme za montažu Primarni krug, tip BW, BWC (rasolina-voda) /X3.8;3.9-- P 1 Montaža Napomena Prikazan je tip BWC 301.A, kod kojeg su već fabrički ugrađene i priključene cirkulacione pumpe (primarna pumpa qt, sekundarna pumpa 6, cirkulaciona pumpa za zagrevanje bojlera 7, protočni grejač vode za grejanje 4 opciono). Kod tipa BW 301.A cirkulacione pumpe nisu ugrađene fabrički. Za priključak primarne pumpe qt vidi Primarni krug, tip BW 301.A + BWS 301 (strana 20). 15

16 Pripreme za montažu Primarni krug, tip BW, BWC (rasolina-voda) (nastavak) Potrebni uređaji Poz. Naziv 1 Toplotna pumpa 2 Regulacija toplotne pumpe qt Pumpa primarnog kruga wp Komplet dodatne opreme za rasolinu wq Kontrolnik pritiska primarnog kruga ww Razdelnik rasoline za geotermlane sonde/kolektore wu Geotermalne sonde/kolektori Šema električne instalacije Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic V / 50 Hz X3.9 X1. X V; 0,15 A 21 16

17 Šema hidraulične instalacije /X3.8; X3.8; KM-BUS V-- P1 P1 Pripreme za montažu Primarni krug, tip WW, WWC (voda-voda) /X3.8;3.9-- P /X3.3; Montaža --2/ X3.3;3.4-- Napomena Prikazan je tip WWC 301.A, kod kojeg su već fabrički ugrađene i priključene cirkulacione pumpe (primarna pumpa qt, sekundarna pumpa 6, cirkulaciona pumpa za zagrevanje bojlera 7, protočni grejač vode za grejanje 4 opciono). Kod tipa WW 301.A cirkulacione pumpe nisu ugrađene fabrički. Priključak vidi u Šema električne instalacije. 17

18 Pripreme za montažu Primarni krug, tip WW, WWC (voda-voda) (nastavak) Potrebni uređaji Poz. Naziv 1 Toplotna pumpa 2 Regulacija toplotne pumpe qt Primarna pumpa qo Kontrolnik zaštite od smrzavanja primarnog kruga wp Komplet dodatne opreme za rasolinu wq Kontrolnik pritiska primarnog kruga ww Razdvojni razmenjivač toplote primarnog kruga we Kontrolnik protoka bunarskog kruga (prilikom priključka odstraniti mostić) wr Hvatač prljavštine wz Bunarska pumpa (usisna pumpa za podzemnu vodu, priključuje se preko kontaktora na objektu sa osiguračem) Priključak od 230 V: Vidi stranu 19 Priključak od 400 V: Vidi stranu 19 wu Usisni bunar wi Povratni bunar Šema električne instalacije Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic

19 Primarni krug, tip WW, WWC (voda-voda) (nastavak) Pripreme za montažu S priključkom bunarske pumpe od 230 V~ X1. X2.N L N 200 W M 1~ UP 15 L1 N 230 V / 50 Hz X3.3 X1. X3.4 X3.9 X1. X3.8 K1 M 1~ UP V; 2 ma V; 0,15 A 21 Montaža 230 v; 0,15 A 19 Priključak bunarske pumpe od 400 V~ na objektu 230 V / 50 Hz X1. X2.N L N L1 L2 200 W M 1~ L3 UP 15 K1 M 3~ UP 26 19

20 P1 P1 P1 P1 Pripreme za montažu Primarni krug, tip BW+BWS (verzija sa 2 stepena, rasolina-voda) S dve primarne pumpe Šema hidraulične instalacije /X3.8;3.9-- P 16 --F F / / X3.8; F F V-- --KM-BUS

21 Primarni krug, tip BW+BWS (verzija sa 2 (nastavak) Pripreme za montažu Potrebni uređaji Poz. Naziv 1 Toplotna pumpa 1. stepena 2 Regulacija toplotne pumpe 9 Toplotna pumpa 2. stepena qt Primarna pumpa kod toplotne pumpe 1. stepena qz Senzor temperature polaznog voda primarnog kruga qu Senzor temperature povratnog voda primarnog kruga wp Komplet dodatne opreme za rasolinu wq Kontrolnik pritiska primarnog kruga ww Razdelnik rasoline za geotermalne sonde/kolektore wt Primarna pumpa kod toplotne pumpe 2. stepena wu Geotermalne sonde/kolektori Šema električne instalacije Montaža Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic X1. X2.N W M 1~ UP V/ 50 Hz X1. X2.N W M 1~ UP 25 X3.9 X1. X V; 0,15 A 21 Niski napon 12 PT500 F PT500 F

22 Pripreme za montažu Primarni krug, tip BW+BWS (verzija sa 2 (nastavak) Sa zajedničkom primarnom pumpom Napomena Ako toplotne pumpe 1. i 2. stepena (tip BW 301.A + tip BWS 301.A) treba da se instaliraju sa različitim nominalnim toplotnim kapacitetima, zbog različitih zapreminskih protoka moraju da se koriste dve pumpe primarnog kruga (vidi stranu 20). 22

23 P1 P1 P1 P1 Primarni krug, tip BW+BWS (verzija sa 2 (nastavak) Pripreme za montažu Šema hidraulične instalacije /X3.8;3.9-- P 16 --F F / Montaža X3.8; F F V-- --KM-BUS-- 23

24 Pripreme za montažu Primarni krug, tip BW+BWS (verzija sa 2 (nastavak) Potrebni uređaji Poz. Naziv 1 Toplotna pumpa 1. stepena 2 Regulacija toplotne pumpe 9 Toplotna pumpa 2. stepena qt Zajednička pumpa primarnog kruga qz Senzor temperature polaznog voda primarnog kruga (montažu vidi na strani 94) qu Senzor temperature povratnog voda primarnog kruga (montažu vidi na strani 94) wp Komplet dodatne opreme za rasolinu wq Kontrolnik pritiska primarnog kruga ww Razdelnik rasoline za geotermalne sonde/kolektore wu Geotermalne sonde/kolektori Šema električne instalacije Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic

25 Primarni krug, tip BW+BWS (verzija sa 2 (nastavak) Pripreme za montažu V / 50 Hz X1. X2.N W M 1~ UP 15 X3.9 X1. X V; 0,15 A 21 Montaža Niski napon 12 PT500 F PT500 F

26 P1 P1 P1 P1 P1 P1 Pripreme za montažu Primarni krug, tip WW + BWS (2-stepena, voda-voda) S dve primarne pumpe Šema hidraulične instalacije /X3.8;3.9-- P 16 --F /X3.3; F / / /X3.8; /211.1; X3.3: X3.8; F F V-- --KM-BUS

27 Primarni krug, tip WW + BWS (2-stepena, (nastavak) Pripreme za montažu Potrebni uređaji Poz. Naziv 1 Toplotna pumpa 1. stepena 2 Regulacija toplotne pumpe 9 Toplotna pumpa 2. stepena qt Primarna pumpa kod toplotne pumpe 1. stepena qz Senzor temperature polaznog voda primarnog kruga (montažu vidi na strani 94) qu Senzor temperature povratnog voda primarnog kruga (montažu vidi na strani 94) qo Kontrolnik zaštite od smrzavanja primarnog kruga wp Komplet dodatne opreme za rasolinu wq Kontrolnik pritiska primarnog kruga ww Razmenjivač toplote primarnog kruga we Kontrolnik protoka bunarskog kruga (pre priključivanja odstraniti mostić) wr Hvatač prljavštine wt Primarna pumpa kod toplotne pumpe 2. stepena wz Bunarska pumpa (usisna pumpa za podzemnu vodu, priključuje se preko kontaktora na objektu sa osiguračem) Priključak od 230 V: Vidi stranu 28 Priključak od 400 V: Vidi strane 33, 29 wu Usisni bunar wi Povratni bunar Montaža Šema električne instalacije Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic

28 Pripreme za montažu Primarni krug, tip WW + BWS (2-stepena, (nastavak) Priključak bunarske pumpe od 230 V~ na objektu 2 X1. X2.N W M 1~ UP V / 50 Hz X1. X2.N W M 1~ UP 25 L1 N X3.1 X2.N K1 K2 K3 M 1~ UP 26 28

29 Primarni krug, tip WW + BWS (2-stepena, (nastavak) Pripreme za montažu Priključak bunarske pumpe od 400 V na objektu 2 X1. X2.N W M 1~ UP V / 50 Hz X1. X2.N W M 1~ UP 25 X3.1 X2.N K1 K2 L1 L2 L3 Montaža K1 M 3~ UP 26 Priključak senzora i kontrolnika V / 50 Hz X3.3 X1. X3.4 X3.8 X1. X V; 2 ma V; 0,15 A v; 0,15 A 19 Niski napon 12 PT500 F PT500 F

30 Pripreme za montažu Primarni krug, tip WW + BWS (2-stepena, (nastavak) Sa zajedničkom primarnom pumpom Napomena Ako toplotne pumpe 1. i 2. stepena (tip WW 301.A i tip BWS 301.A) treba da se instaliraju sa različitim nominalnim toplotnim kapacitetima, zbog različitih zapreminskih protoka moraju da se koriste dve pumpe primarnog kruga (vidi stranu 26). 30

31 Šema hidraulične instalacije P1 P1 --2/X3.8; P1 P1 P1 P1 Primarni krug, tip WW + BWS (2-stepena, (nastavak) Pripreme za montažu P 16 --F /X3.3; / F Montaža /X3.8; /211.1; F2-- --X3.8; F V-- --KM-BUS-- 31

32 Pripreme za montažu Primarni krug, tip WW + BWS (2-stepena, (nastavak) Potrebni uređaji Poz. Naziv 1 Toplotna pumpa 1. stepena 2 Regulacija toplotne pumpe 9 Toplotna pumpa 2. stepena qt Zajednička pumpa primarnog kruga qz Senzor temperature polaznog voda primarnog kruga (montažu vidi na strani 94) qu Senzor temperature povratnog voda primarnog kruga (montažu vidi na strani 94) qo Kontrolnik zaštite od smrzavanja primarnog kruga wp Komplet dodatne opreme za rasolinu wq Kontrolnik pritiska primarnog kruga ww Razmenjivač toplote primarnog kruga we Kontrolnik protoka bunarskog kruga (pre priključivanja odstraniti mostić) wr Hvatač prljavštine wz Bunarska pumpa (usisna pumpa za podzemnu vodu, priključuje se preko kontaktora na objektu sa osiguračem) Priključak od 230 V: Vidi stranu 28 Priključak od 400 V: Vidi strane 33, 29 wu Usisni bunar wi Povratni bunar Šema električne instalacije Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic

33 Primarni krug, tip WW + BWS (2-stepena, (nastavak) Pripreme za montažu Priključak bunarske pumpe od 400 V na objektu V / 50 Hz L1 L2 L3 Montaža X1. X2.N X2.N M 1~ 200 W UP M 3~ UP 26 Priključak senzora i kontrolnika V / 50 Hz X3.3 X1. X3.4 X3.8 X1. X V; 2 ma V; 0,15 A v; 0,15 A 19 Niski napon 12 PT500 F PT500 F

34 Pripreme za montažu Zagrevanje potrošne vode Akumulacioni bojler PTV sa unutrašnjim razmenjivačem toplote Šema hidraulične instalacije WW / / /F /F KW F F V-- --KM-BUS-- Napomena Prikazan je tip BWC 301.A, kod kojeg su već fabrički ugrađene i priključene cirkulacione pumpe (primarna pumpa qt, sekundarna pumpa 6, cirkulaciona pumpa za zagrevanje bojlera 7, protočni grejač vode za grejanje 4 opciono). Kod tipa BW 301.A cirkulacione pumpe nisu ugrađene fabrički. Za priključivanje vidi Primeri instalacije (od strane 44). 34

35 Pripreme za montažu Zagrevanje potrošne vode (nastavak) Potrebni uređaji Poz. Naziv 6 Sekundarna pumpa 7 Cirkulaciona pumpa za zagrevanje bojlera ep Bojler PTV eq Donji senzor temperature bojlera (opciono) ew Gornji senzor temperature bojlera eu Cirkulaciona pumpa potrošne vode (opcionalno) rp Električni grejač (električno povezivanje izvesti na objektu. Može da se koristi samo alternativno s eksternim proizvođačem toplote za zagrevanje potrošne vode.) Šema električne instalacije Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic 200. Montaža 2 X1. X2.N W M 1~ ZP V / 50 Hz X2.N A L1 L2 L3 N 40 Niski napon F6 PT500 STS 31 PT500 F7 STS 32 A Kontaktor na objektu 35

36 Pripreme za montažu Zagrevanje potrošne vode (nastavak) Bojler PTV sa sistemom za punjenje bojlera Šema hidraulične instalacije WW / /F / X / KW 1 --F V-- --KM-BUS-- Napomena Prikazan je tip BWC 301.A, kod kojeg su već fabrički ugrađene i priključene cirkulacione pumpe (primarna pumpa qt, sekundarna pumpa 6, cirkulaciona pumpa za zagrevanje bojlera 7, protočni grejač vode za grejanje 4 opciono). Kod tipa BW 301.A cirkulacione pumpe nisu ugrađene fabrički. Za priključivanje vidi Primeri instalacije (od strane 44). 36

37 Pripreme za montažu Zagrevanje potrošne vode (nastavak) Potrebni uređaji Poz. Naziv 1 Toplotna pumpa 2 Regulacija toplotne pumpe 6 Sekundarna pumpa 7 Cirkulaciona pumpa za zagrevanje akumulacionog bojlera ep Akumulacioni bojler PTV ew Senzor temperature akumulacionog bojlera ee Pumpa za punjenje bojlera (na strani PTV) er Pločasti razmenjivač toplote et Graničnik zapreminskog protoka ez 2-kraki motorni ventil, zatvoren bez struje eu Cirkulaciona pumpa potrošne tople vode Šema električne instalacije Montaža Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic X1. X2.N W M 1~ ZP V / 50 Hz X1. X2.N L N 130 W M 1~ 130 W M 1~ UPSB UP 7 33 M 1~ 36 Niski napon F6 PT500 STS 32 37

38 Pripreme za montažu Zagrevanje potrošne vode (nastavak) Neophodna podešavanja parametara za zagrevanje potrošne vode Podesiti neophodne parametre pri puštanju u rad, vidi od strane 113 nadalje. Parametar Podešavanje Definicija instalacije Šema instalacije / 2 / 4, / 6 / 8 / 10 Priprema tople vode: Vrem. prog. PTV Podesiti vremenski program (vidi uputstvo za upo- Vrem. prog. cirkulacija Topla voda Deblokada dodatnog grejača za pripremu tople vode 6014 Deblokada električnih grejača za pripremu tople vode 6015 Eksterni proizvođač toplote Deblokada eksternog proizvođača toplote za pripremu tople vode 7B0D trebu) Podesiti vremenski program (vidi uputstvo za upotrebu) Povezivanje 2-stepene toplotne pumpe Napomena Dvostepena pumpa sastoji se od toplotne pumpe 1. stepena (tip BW 301.A ili WW 301.A) i toplotne pumpe 2. stepena (tip BWS 301.A). Povratni vod bojlera PTV priključiti samo na toplotnu pumpu 1. stepena. Deo šeme može da se integriše u primere instalacije preko označenih priključaka. 38

39 P1 P1 Povezivanje 2-stepene toplotne pumpe (nastavak) Šema hidraulične instalacije Pripreme za montažu C H W / / /F / / P --2/F / /F X3.8; / KM-BUS-- --F0-- --F2-- --F V-- Montaža 39

40 Pripreme za montažu Povezivanje 2-stepene toplotne pumpe (nastavak) C Interfejs za poseban krug hlađenja ili krug grejanja/hlađenja H Interfejs za krugove grejanja ili međubojler vode za grejanje P Interfejs za primarni krug W Interfejs za bojler PTV Potrebni uređaji Poz. Naziv Proizvođač toplote 1 Toplotna pumpa 1. stepena 2 Regulacija toplotne pumpe 3 Senzor spoljne temperature 5 Cirkulaciona pumpa za zagrevanje bojlera (na strani vode za grejanje) kod toplotne pumpe 1. stepena 6 Sekundarna pumpa kod toplotne pumpe 1. stepena 9 Toplotna pumpa 2. stepena qp Sekundarna pumpa kod toplotne pumpe 2. stepena qq Cirkulaciona pumpa za zagrevanje bojlera (na strani vode za grejanje) kod toplotne pumpe 2. stepena qw Mali razdelnik sa sigurnosnom grupom qe Ekspanziona posuda qt Primarna pumpa kod toplotne pumpe 1. stepena qz Senzor temperature polaznog voda primarnog kruga qu Senzor temperature povratnog voda primarnog kruga wt Primarna pumpa kod toplotne pumpe 2. stepena Povezivanje kaskade toplotne pumpe Kaskada toplotnih pumpi sastoji se od vodećeg uređaja i podređenih toplotnih pumpi. Svaka podređena toplotna pumpa ima svoju regulaciju toplotne pumpe. Svaki vodeći uređaj i podređena toplotna pumpa mogu da imaju dva stepena. Vodeći uređaj upravlja radom toplotnih pumpi u kaskadi. Maksimalno 3 podređene toplotne pumpe prilikom priključivanja preko KM-BUS-a u kombinaciji sa eksternim proširenjem H1 (vidi stranu 96 i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic 200). Do maks. 4 podređene toplotne pumpe prilikom priključivanja preko LON-a (vidi posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic 200). 40

41 Pripreme za montažu Povezivanje kaskade toplotne pumpe (nastavak) U regulacije toplotne pumpe moraju da se ugrade sledeći komunikacioni moduli (dodatna oprema): Komunikacioni modul LON za kaskadu u vodećem uređaju Komunikacioni modul LON u podređenim toplotnim pumpama Deo šeme može da se integriše u primere instalacije preko označenih priključaka. Montaža 41

42 Pripreme za montažu Povezivanje kaskade toplotne pumpe (nastavak) Šema hidraulične instalacije na primeru: Kaskada toplotne pumpe sa dvostepenom toplotnom pumpom H W P C qz qu qp 6 qq 5 wt qt IV qz qu qp 6 qp 6 qp 6 qq 5 qq 5 qq 5 qz qu qz qu wt qt wt qt wt qt III II I 42

43 Pripreme za montažu Povezivanje kaskade toplotne pumpe (nastavak) C H P Interfejs za poseban krug hlađenja ili krug grejanja/ hlađenja Interfejs za krugove grejanja ili međubojler vode za grejanje Interfejs za primarni krug W K Interfejs za bojler PTV Vodeći uređaj (dvostepeni) kaskade toplotnih pumpi II do IV Podređene toplotne pumpe 1 do 3, svaka je dvostepena Potrebni uređaji Poz. Naziv Generator toplote 1 Toplotna pumpa 1. stepena 2 Regulacija toplotne pumpe 3 Senzor spoljne temperature 5 Cirkulaciona pumpa za zagrevanje bojlera (na strani vode za grejanje) kod toplotne pumpe 1. stepena 6 Sekundarna pumpa kod toplotne pumpe 1. stepena 9 Toplotna pumpa 2. stepena qp Sekundarna pumpa kod toplotne pumpe 2. stepena qq Cirkulaciona pumpa za zagrevanje bojlera (na strani vode za grejanje) kod toplotne pumpe 2. stepena (opciono) qt Primarna pumpa kod toplotne pumpe 1. stepena qz Senzor temperature polaznog voda primarnog kruga (montažu vidi na strani 94) qu Senzor temperature povratnog voda primarnog kruga (montažu vidi na strani 94) wt Primarna pumpa kod toplotne pumpe 2. stepena Montaža Šema električne instalacije Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic

44 Pripreme za montažu Povezivanje kaskade toplotne pumpe (nastavak) 2 X1. X2.N W M 1~ UP V / 50 Hz X1. X2.N X1. X2.N X1. X2.N W M 1~ 130 W M 1~ 200 W M 1~ UP 5 UP 6 UP 15 X1. X2.N W M 1~ UP 25 X1. X2.N W M 1~ UP Pt500 F2 16 Niski napon 13 Pt500 F3 17 Ni500 F0 ATS 3 Primer instalacije 1, ID: _1008_01 Napomena Prikazan je tip BW 301.A. Kod tipa BWC 301.A i WWC 301.A cirkulacione pumpe (primarna pumpa, sekundarna pumpa i cirkulaciona pumpa za zagrevanje bojlera) su ugrađene i priključene već fabrički. Podešavanje šeme instalacije 2 Jednostepena toplotna pumpa tipa BW 301.A 1 krug podnog grejanja bez mešača (A1) Zagrevanje potrošne vode Funkcija hlađenja natural cooling na krugu grejanja A1 44

45 Primer instalacije 1, ID: _1008_01 (nastavak) Pripreme za montažu Napomena Ova šema predstavlja samo načelan primer bez opreme za zatvaranje i bezbednosne opreme. Ona ne može da zameni stručno projektovanje na licu mesta. Montaža 45

46 P1 Pripreme za montažu Primer instalacije 1, ID: _1008_01 (nastavak) Šema hidraulične instalacije / / /X3.8; A / WW --4/ KW /F / /F / B/ / /X3.8; X3.8; F KM-BUS V F

47 Primer instalacije 1, ID: _1008_01 (nastavak) Pripreme za montažu Poz. Naziv 1 Toplotna pumpa Vitocal 300-G 2 Protočni grejač vode za grejanje, 3, 6, ili 9 kw 4 Regulacija toplotne pumpe Vitotronic 200, tip WO1A 5 Primarna pumpa (integrisana kod tipa BWC) 6 Sekundarna pumpa (integrisana kod tipa BWC) 7 Cirkulaciona pumpa za zagrevanje akumulacionog bojlera UPSB (integrisana kod tipa BWC) 8 Mali razdelnik sa sklopom sigurnosne opreme (kod tipa BWC u obimu isporuke) 9 Ekspanziona posuda qp Senzor spoljne temperature ATS qq KM-BUS razdelnik qw Geotermalne sonde/kolektori qe Razdelnik rasoline za geotermalne sonde/kolektore qr Komplet dodatne opreme za rasolinu qt Kontrolnik pritiska kruga rasoline Zagrevanje potrošne vode wp Akumulacioni bojler PTV wq Senzor temperature akumulacionog bojlera STS ww Cirkulaciona pumpa potrošne tople vode ZP Krug grejanja bez mešača A1 ep Krug podnog grejanja A1 eq Daljinsko upravljanje Vitotrol 200A ew Prelivni ventil ee Termostat za ograničenje maksimalne temperature podnog grejanja Funkcija hlađenja natural cooling (NC) rp NC kutija sa mešačem rq Primarna pumpa kruga hlađenja rw Sekundarna pumpa kruga hlađenja re Prekidač za nadzor stvaranja kondenzata rr 3-kraki preklopni ventil rt 2-kraki ventil rz 3-kraki preklopni ventil Montaža Šema električne instalacije Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic 200. Informacije o priključku na mrežu vidi na strani

48 Pripreme za montažu Primer instalacije 1, ID: _1008_01 (nastavak) X1. NC 40 X2.N 200 W M X1. UP 5 1~ X2.N 130 W X1. M 1~ UPSB 7 X2.N 230 V/ 50 Hz W M X1. ZP 22 1~ X2.N W M X1. UP 6 1~ X2.N X2.N A B A L1 L2 L3 N 400 V, 50 Hz 3 / N / PE 2 X3.18 X2.1 X1.1 <16A L1 N 230 V/ 50 Hz X X1. X Niski napon H1 HK A1 31 A Utikač ach je priključen na razvodnik kablova B Upravljački modul za protočni grejač tople vode 4 Niski napon PT500 F6 STS 21 F0 Ni500 ATS 10 48

49 Primer instalacije 1, ID: _1008_01 (nastavak) Pripreme za montažu Priključak regulacije na mrežu Priključak kompresora na mrežu A X3.18 X2.1 X1.1 L1 N 1 / N / PE 230 V, 50 Hz L1 L2 L3 PE 3 / PE 400 V, 50 Hz A Stezaljke za priključivanje na mrežu na elektronskoj ploči za rutiranje Neophodno podešavanje parametara Podesiti neophodne parametre pri puštanju u rad, vidi od strane 113 nadalje. Montaža Parametri Podešavanje Definicija instalacije Šema instalacije Hlađenje Hlađenje Krug hlađenja Priprema tople vode: Vrem. prog. PTV Podesiti vremenski program (vidi uputstvo za upo- Vrem. prog. cirkulacije Topla voda Deblokada dodatnog grejača za pripremu tople vode 6014 Dodatni elektr. grejač Deblokada protočnog grejača vode za grejanje 7900 Eventualno Deblokada protočnog grejača vode za grejanje radi grejanja prostorija 7902 Snaga za protočni grejač vode za grejanje kod blokade od strane distributera struje 790A trebu) Podesiti vremenski program (vidi uputstvo za upotrebu) za 3 kw 2 za 6 kw 3 za 9 kw 49

50 Pripreme za montažu Primer instalacije 1, ID: _1008_01 (nastavak) Parametri Podešavanje Daljinsko upravljanje: Krug grejanja 1 Daljinsko upravljanje Primer instalacije 2, ID: _1008_01 Napomena Prikazan je tip BW 301.A. Kod tipa BWC 301.A i WWC 301.A cirkulacione pumpe (primarna pumpa, sekundarna pumpa i cirkulaciona pumpa za zagrevanje bojlera) su ugrađene i priključene već fabrički. Podešavanje šeme instalacije 6 Jednostepena toplotna pumpa tipa BW 301.A 1 krug grejanja bez mešača (A1) 1 krug grejanja sa mešačem (M2) Zagrevanje potrošne vode Međubojler vode za grejanje Funkcija hlađenja active cooling na posebnom krugu hlađenja Napomena Ova šema predstavlja samo načelan primer bez opreme za zatvaranje i bezbednosne opreme. Ona ne može da zameni stručno projektovanje na licu mesta. 50

51 ---4/ P1 - Primer instalacije 2, ID: _1008_01 (nastavak) Šema hidraulične instalacije Pripreme za montažu / / /F /F / / /F A1 M / /225.2; / /F13-- Montaža WW / / /F / /F /F B/137-- KW /X3.8; F F6-- --F0-- --F F X3.8; V-- --KM-BUS F4-- --F ;

52 Pripreme za montažu Primer instalacije 2, ID: _1008_01 (nastavak) Poz. Naziv 1 Toplotna pumpa Vitocal 300-G 2 Protočni grejač vode za grejanje, 3, 6, ili 9 kw 4 Regulacija toplotne pumpe Vitotronic 200, tip WO1A 5 Primarna pumpa (integrisana kod tipa BWC) 6 Sekundarna pumpa (integrisana kod tipa BWC) 7 Cirkulaciona pumpa za zagrevanje bojlera UPSB (integrisana kod tipa BWC) 8 Mali razdelnik sa sklopom sigurnosne opreme (kod tipa BWC u obimu isporuke) 9 Ekspanziona posuda qp Senzor spoljne temperature ATS qq KM-BUS razdelnik qw Geotermalne sonde/kolektori qe Razdelnik rasoline za geotermalne sonde/kolektore qr Komplet dodatne opreme za rasolinu qt Kontrolnik pritiska kruga rasoline Zagrevanje potrošne vode wp Akumulacioni bojler PTV wq Senzor temperature akumulacionog bojlera STS ww Cirkulaciona pumpa potrošne tople vode ZP Međubojler vode za grejanje ep Međubojler vode za grejanje eq Senzor temperature međubojlera PTS ew Senzor temperature polaznog voda instalacije VTS Rashladna funkcija active cooling (aktivno hlađenje) (AC) qz AC kutija (active cooling) rp Poseban krug hlađenja rq Senzor temperature u prostoriji posebnog kruga hlađenja RTS rw Senzor temperature polaznog voda posebnog kruga hlađenja VTS re Ventilokonvektor rr Odvod kondenzata rt Cirkulaciona pumpa UP AC Krug grejanja s mešačem M2 tp Krug podnog grejanja tq Daljinsko upravljanje Vitotrol 200A te Senzor temperature polaznog voda VTS M2 tr Termostat za ograničenje maksimalne temperature podnog grejanja tt Pumpa kruga grejanja UP M2 tz Motor mešača M2 52

53 Primer instalacije 2, ID: _1008_01 (nastavak) Pripreme za montažu Poz. zp zq ze Naziv Krug grejanja bez mešača A1 Krug radijatorskog grejanja Daljinsko upravljanje Vitotrol 200A Pumpa kruga grejanja UP A1 Šema električne instalacije Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic 200. Informacije o priključku na mrežu vidi na strani 98. Montaža 53

54 Pripreme za montažu Primer instalacije 2, ID: _1008_01 (nastavak) L1 N 230 V, 50 Hz 4 16 M 1~ UP AC 45 X1. X2.N E 2 L 40 N 230 V, 50 Hz X1. X2.N D 2 X3.9 X1. X DW V / 50 Hz 200 W X1. M 1~ UP X2.N 100 W X1. M 1~ UP A1 X2.N 130 W X1. M 1~ UPSB 7 X2.N 50 W X1. M 1~ ZP 22 X2.N 130 W X1. M 1~ UP 6 X2.N A B 16A L1 400 V, 50 Hz L2 X2.N L3 3 / N / PE N X1. X2.N OTV. M 1~ M2 ZATV W M X1. UP M2 1~ X2.N <16A X3.18 L1 X2.1 N 230 V, 50 Hz X A Utikač ach je priključen na razvodnik kablova B Upravljački modul za protočni grejač tople vode 54

55 Primer instalacije 2, ID: _1008_01 (nastavak) Pripreme za montažu 4 11 Niski napon H1 1 2 H2 HK A1 61 HK M PT500 F6 STS 21 PT500 F4 PTS 31 Niski napon F14 F13 F0 Ni500 PT500 Ni500 VTS 42 VTS 32 ATS 10 Montaža F12 PT500 VTS M2 53 F16 Ni500 RTS 41 Priključak regulacije na mrežu Priključak kompresora na mrežu A X3.18 X2.1 X1.1 L1 N 1 / N / PE 230 V, 50 Hz L1 L2 L3 PE 3 / PE 400 V, 50 Hz A Stezaljke za priključivanje na mrežu na elektronskoj ploči za rutiranje Neophodno podešavanje parametara Podesiti neophodne parametre pri puštanju u rad, vidi od strane 113 nadalje. 55

56 Pripreme za montažu Primer instalacije 2, ID: _1008_01 (nastavak) Parametri Podešavanje Definicija instalacije Šema instalacije Eksterno proširenje Senzor temperature zajedničkog polaznog voda 1 instalacije 701B Hlađenje Hlađenje Krug hlađenja Priprema tople vode: Vrem. prog. PTV Podesiti vremenski program (vidi uputstvo za upo- Vrem. prog. cirkulacije Topla voda Deblokada dodatnog grejača za pripremu tople vode 6014 Dodatni elektr. grejač Deblokada protočnog grejača vode za grejanje 7900 Eventualno Deblokada protočnog grejača vode za grejanje radi grejanja prostorija 7902 Snaga za protočni grejač vode za grejanje kod blokade od strane distributera struje 790A trebu) Podesiti vremenski program (vidi uputstvo za upotrebu) Međubojler vode za grejanje Deblokada međubojlera / hidraulične skretnice Daljinska upravljanja: Krug grejanja 1 Daljinsko upravljanje Krug grejanja 2 Daljinsko upravljanje za 3 kw 2 za 6 kw 3 za 9 kw 56

57 Pripreme za montažu Primer instalacije 3, ID: _1008_01 Napomena Prikazan je tip BW 301.A. Kod tipa BWC 301.A i WWC 301.A cirkulacione pumpe (primarna pumpa, sekundarna pumpa i cirkulaciona pumpa za zagrevanje bojlera) su ugrađene i priključene već fabrički. Podešavanje šeme instalacije 10 Jednostepena toplotna pumpa tipa BW 301.A 1 krug grejanja bez mešača (A1) 2 kruga grejanja sa mešačem (M2, M3) Eksterni generator toplote za grejanje i toplu vodu Zagrevanje potrošne vode sa solarnom podrškom Solarna instalacija Međubojler vode za grejanje Funkcija hlađenja natural cooling na krugu grejanja M2 Bazen Napomena Ova šema predstavlja samo načelan primer bez opreme za zatvaranje i bezbednosne opreme. Ona ne može da zameni stručno projektovanje na licu mesta. Montaža 57

58 P1 Pripreme za montažu Primer instalacije 3, ID: _1008_01 (nastavak) Šema hidraulične instalacije /S / R1-- --S V-- -KM-BUS- --S / / / /F / / M2 A1 M /X / /225.2; / / / /S /F /R /R KW WW / /F /222.1; / /X /F /F / / B/ / X3.8; F F F V-- --KM-BUS ;2-- --F F4-- --F ; / / / /F / / V V KM-BUS- --4/ / KM-BUS- 12 Poz. Naziv Toplotna pumpa 1 Vitocal 300-G 2 Protočni grejač vode za grejanje, 3, 6, ili 9 kw 4 Regulacija toplotne pumpe Vitotronic 200, tip WO1A 5 Primarna pumpa UP (integrisana kod tipa BWC) 6 Sekundarna pumpa UP (integrisana kod tipa BWC) 58

59 Primer instalacije 3, ID: _1008_01 (nastavak) Pripreme za montažu Poz. Naziv 7 Cirkulaciona pumpa za zagrevanje akumulacionog bojlera UPSB (integrisana kod tipa BWC) 8 Mali razdelnik sa sklopom sigurnosne opreme (kod tipa BWC u obimu isporuke) 9 Ekspanziona posuda qp Senzor spoljne temperature ATS qq KM-BUS razdelnik qw Geotermalne sonde/kolektori qe Razdelnik rasoline za geotermalne sonde/kolektore qr Komplet dodatne opreme za rasolinu qt Kontrolnik pritiska kruga rasoline Eksterni generator toplote wp Eksterni generator toplote (npr. Vitola 200) wq Zahtev za eksterni generator toplote ww Motor mešača we Senzor temperature polaznog voda VTS instalacije wr Sigurnosni graničnik temperature STB 70 C (za isključivanje sekundarne pumpe 6) wt Sigurnosni graničnik temperature STB 70 C (za isključivanje eksternog generatora toplote wp) wz Cirkulaciona pumpa za zagrevanje akumulacionog bojlera UPSB wu Senzor temperature kotla KTS (kod eksternog generatora toplote za priključak na toplotnu pumpu) Zagrevanje potrošne vode (sistem za punjenje) ep Bivalentni akumulacioni bojler PTV eq Gornji senzor temperature akumulacionog bojlera STS (za priključivanje na regulaciju toplotne pumpe 4) ew Cirkulaciona pumpa potrošne tople vode ZP ee 2-kraki motorni ventil (zatvoren bez struje, na strani PTV-a) er Graničnik zapreminskog protoka et Pločasti razmenjivač toplote Vitotrans 100 ez Pumpa za punjenje bojlera SLP (na strani potrošne tople vode) Zagrevanje potrošne vode sa solarnom podrškom rp Solar-Divicon sa pumpom solarnog kruga R1 rq Solarna regulacija Vitosolic 100, tip SD1 rw Senzor temperature kolektora KOL re solarni kolektor rr Senzor temperature akumulacionog bojlera STS (za priključivanje na solarnu regulaciju rq) rt Sigurnosni graničnik temperature STB, solarne Međubojler vode za grejanje Montaža 59

60 Pripreme za montažu Primer instalacije 3, ID: _1008_01 (nastavak) Poz. Naziv tp Međubojler vode za grejanje tq Senzor temperature međubojlera PTS Krug grejanja s mešačem M2 zp Krug podnog grejanja M2 zq Daljinsko upravljanje Vitotrol 200A ze Senzor temperature polaznog voda VTS M2 zr Termostat za ograničenje maksimalne temperature podnog grejanja zz Motor mešača (sa upravljanjem od strane regulacije 4) zu Pumpa kruga grejanja UP M2 Funkcija hlađenja natural cooling (NC) up NC kutija sa mešačem zi 3-kraki preklopni ventil uq Primarna pumpa kruga hlađenja uw Sekundarna pumpa kruga hlađenja ue Prekidač za nadzor stvaranja kondenzata ur 3-kraki preklopni ventil ut 2-kraki ventil Krug grejanja bez mešača A1 ip Krug radijatorskog grejanja iq Daljinsko upravljanje Vitotrol 200A ie Pumpa kruga grejanja UP A1 Krug grejanja sa mešačem M3 op Krug radijatorskog grejanja oq Daljinsko upravljanje Vitotrol 200A oe Senzor temperature polaznog voda VTS M3 ot Proširena oprema za krug grejanja s mešačem oz Pumpa kruga grejanja UP M3 ou Motor mešača M3 Bazen q-p Bazen q-q Regulator temperature za regulaciju temperature u bazenima TST q-w Cirkulaciona pumpa za zagrevanje bazena UP q-e Pločasti razmenjivač toplote q-r 3-kraki preklopni ventil q-t Eksterno proširenje H1 Napomena Podešavanje dodatnih parametara za dvostepeni rad vrši se prilikom puštanja u rad od strane sertifikovanih partnera za toplotne pumpe. 60

61 Primer instalacije 3, ID: _1008_01 (nastavak) Šema električne instalacije Pripreme za montažu Pregled električnih priključaka i opširnije podatke o elektronskim pločama vidi od strane 76, kao i posebno uputstvo za servisiranje regulacije toplotne pumpe Vitotronic 200. Informacije o priključku na mrežu vidi na strani 98. Montaža 61

62 Pripreme za montažu Primer instalacije 3, ID: _1008_01 (nastavak) X1. NC 70 X2.N 200 W M X1. UP 5 1~ X2.N 100 W M X1. UP A1 83 1~ X2.N 130 W X1. M 1~ UPSB 7 X2.N W M X1. ZP 32 1~ X2.N 230 V/ 50 Hz STB W X1. M 1~ UP 6 X2.N A B 16A X2.N L1 L2 L3 N 400 V, 50 Hz 3 / N / PE 100 W X1. M 1~ UPSB X2.N X1. X2.N W M 1~ SLP X1. X2.N OTV. M 1~ M2 ZATV W M X1. UP M2 1~ X2.N M 1~ X3.1 X1. X2.N X1. X2.N X3.18 X2.1 X C <16A D OTV. M 1~ ZATV. L1 N STB V/ 50 Hz X X1. X3.9 62

63 Primer instalacije 3, ID: _1008_01 (nastavak) Pripreme za montažu A Utikač ach je priključen na razvodnik kablova B Upravljački modul za protočni grejač tople vode C Postaviti mostić sa X3.1 na D Pomoćni kontaktor na objektu Montaža 63

64 Pripreme za montažu Primer instalacije 3, ID: _1008_01 (nastavak) 4 11 Niski napon H1 1 2 H3 1 2 H2 HK A1 81 HK M3 91 HK M N L N L 230 V/ 50 Hz 1 / N / PE 20 N L M 1~ UP M3 96 N 52 M 1~ M NTC VTS M L 21 N R119 N M 1~ 230 V/ 50 Hz UP S2 3 S STB STS KOL N L N L 230 V/ 50 Hz 1 / N / PE 50 N 104 L1 L2 L3 400 V, 50 Hz L D M 3~ UP TST 101 D Pomoćni kontaktor na objektu 64

65 Primer instalacije 3, ID: _1008_01 (nastavak) Pripreme za montažu 4 PT500 F6 STS 31 PT500 F4 PTS 51 Niski napon F20 F13 PT500 PT500 KTS 27 VTS 23 F0 Ni500 ATS 10 F12 PT500 VTS M2 63 Priključak regulacije na mrežu A X3.18 X2.1 X1.1 L1 N 1 / N / PE 230 V, 50 Hz Priključak kompresora na mrežu L1 L2 L3 PE 3 / PE 400 V, 50 Hz Montaža A Stezaljke za priključivanje na mrežu na elektronskoj ploči za rutiranje Neophodno podešavanje parametara Podesiti neophodne parametre pri puštanju u rad, vidi od strane 113 nadalje. Parametri Podešavanje Definicija instalacije Šema instalacije Bazen Eksterno proširenje Senzor temperature zajedničkog polaznog voda 1 instalacije 701B Hlađenje Hlađenje Krug hlađenja

66 Pripreme za montažu Primer instalacije 3, ID: _1008_01 (nastavak) Parametri Priprema tople vode: Vrem. prog. PTV Vrem. prog. cirkulacije Topla voda Deblokada dodatnog grejača za pripremu tople vode 6014 Dodatni elektr. grejač Deblokada protočnog grejača vode za grejanje 7900 Eventualno Deblokada protočnog grejača vode za grejanje radi grejanja prostorija 7902 Snaga za protočni grejač vode za grejanje kod blokade od strane distributera struje 790A Podešavanje Podesiti vremenski program (vidi uputstvo za upotrebu) Podesiti vremenski program (vidi uputstvo za upotrebu) Eksterni generator toplote Deblokada eksternog generatora toplote 7B00 1 Deblokada eksternog proizvođača toplote za 1 pripremu tople vode 7B0D Međubojler vode za grejanje Deblokada međubojlera / hidraulične skretnice Daljinska upravljanja: Krug grejanja 1 Daljinsko upravljanje Krug grejanja 2 Daljinsko upravljanje Krug grejanja 3 Daljinsko upravljanje za 3 kw 2 za 6 kw 3 za 9 kw 66

67 Redosled montaže Postavljanje toplotne pumpe Skidanje sigurnosne opreme za transport i ravnanje pumpe Montaža 1. 4x 4x 2. Toplotnu pumpu postaviti i vodoravno Pažnja izravnati prema podacima na strani 7.! Kod rada sa sigurnosnom opremom za transport dolazi do vibracija i stvaranja jake buke. Skinuti sigurnosnu opremu za transport. 67

68 Redosled montaže Postavljanje toplotne pumpe (nastavak) Demontaža gornjeg lima 1. 68

69 Redosled montaže Hidraulično priključivanje Raspored hidrauličnih priključaka vidi na strani 11. Priključivanje primarnog kruga Pažnja! Korišćeni sastavni delovi moraju da budu postojani na medijum za prenos toplote. Ne koristiti pocinkovane vodove. 1. Primarni krug opremiti ekspanzionom posudom i ventilom sigurnosti (prema DIN 4757). Napomena Ekspanziona posuda mora biti odobrena prema DIN Membrane ekspanzione posude i ventil sigurnosti moraju da budu pogodni za medijum za prenos toplote. Ispusni i odvodni vodovi moraju da se ulivaju u neku posudu koja može da prihvati maksimalnu moguću ekspanzionu zapreminu medijuma za prenos toplote. 2. Sva mesta za provođenje vodova kroz zidove moraju da se izoluju toplotno i vibraciono. 3. Priključiti primarne vodove na toplotnu pumpu. Pažnja! Da bi se izbegla oštećenja uređaja, primarne vodove priključiti na toplotnu pumpu tako da budu bez opterećenja i naprezanja. Pažnja! Hidrauličke vodove s primarne strane izvesti tako da ne propuštaju. Prilikom provođenja creva obratiti pažnju na pravilno naleganje umetaka za provodnice, po potrebi ih zaptiti zaptivnom trakom. 4. Vodovi u zgradi moraju da se izoluju tako da ne propuštaju toplotu i paru. 5. Primarni krug napuniti Viessmannovim medijumom za prenos toplote i odušiti ga. Napomena Viessmann medijum za prenos toplote je gotova mešavina na bazi etilenglikola, do 15 C, sadrži inhibitore za antikorozivnu zaštitu. Montaža Napomena Umetke za provodnice vidi na strani
