Барилгын хашлага бүтээцийн дулаан техникийн тооцооны программ суулгаж тохиргоо хийх тухай

Transcript

1 Барилгын хашлага бүтээцийн дулаан техникийн тооцооны программ суулгаж тохиргоо хийх тухай Барилгын хашлага бүтээцийн дулаан техникийн тооцооны программ ыг компьютерт суурилуулахад доорх техник, тоног төхөөрөмж болон программ хангамж шаардлагатай. Шаардагдах техник болон программ хангамжийн үзүүлэлт - Pentium 4 (512M аас их хэмжээтэй санах ойтой) болон түүнээс дээш хурдтай компьютер - Windows XP (SP3) болон түүнээс дээш хувилбарын үйлдлийн систем - Microsoft Framework 2.0 ба түүнээс дээш хувилбар - MS Access 2003 болон түүнээс дээш хувилбар Тайлбар Барилгын хашлага бүтээцийн дулаан техникийн тооцооны программ ажиллах бөгөөд өгөгдлийн сан (MS Access Database) мөн ажиллах юм. - Дэлгэцний нарийвчлал 1024 х 768 аас их байх шаардлагатай Барилгын хашлага бүтээцийн дулаан техникийн тооцооны программ суулгаж, тохируулах Программ суулгах Барилгын хашлага бүтээцийн дулаан техникийн тооцооны программ ийг компьютерт суулгахын өмнө доорх 2 программыг суусан эсэхийг нь шалгаад, суугаагүй бол суулгах шаардлагатай. Microsoft.NET Framework 2.0 ба түүнээс дээш хувилбарыг суулгах. Инсталл дискний NET_FW_3.5 эх хавтасанд dotnetfx35.exe нэртэй файлыг суулгах эсвэл доорх вебнээс татан суулгана. Хэрэв таны компьютер Windows XP бол Windows XP Service Pack 2 ба түүнээс дээш хувилбар таны компьютерт суусан байх шаардлагатай. Суугаагүй бол доорх вебнээс татан суулгана. СУПРАССИСТ ХХК, 2010 Page 1

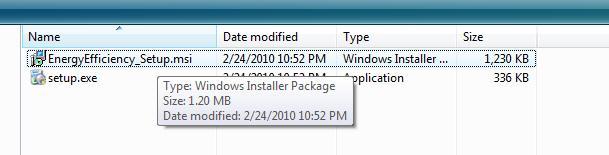

2 Барилгын хашлага бүтээцийн дулаан техникийн тооцооны программ ийг суулгахдаа инсталл файлууд бүхий дискнээс EnergyEfficiency_Setup.msi файлыг ажиллуулна. Программ суулгах дамжигдах алхмууд: СУПРАССИСТ ХХК, 2010 Page 2

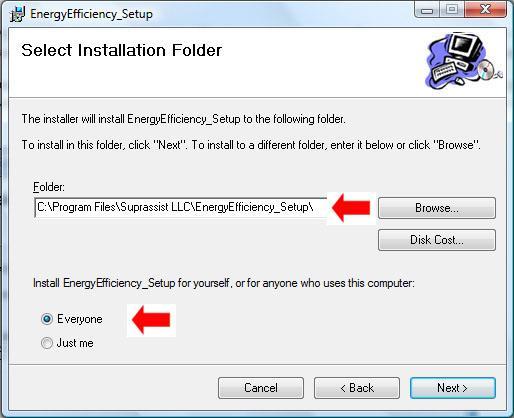

3 Программын үндсэн файлууд хуулагдах замыг сольж болно. Мөн тухайн программ нь компьютерт бүртгэлтэй бүх хэрэглэгчдэд хэрэглэгдэж болох сонголтыг хийж болно. СУПРАССИСТ ХХК, 2010 Page 3

4 Программыг компьютерт суулгасаны дараа Control Panel -> Programs and Features дотор программ суусан эсэхийг шалгаж болно. СУПРАССИСТ ХХК, 2010 Page 4

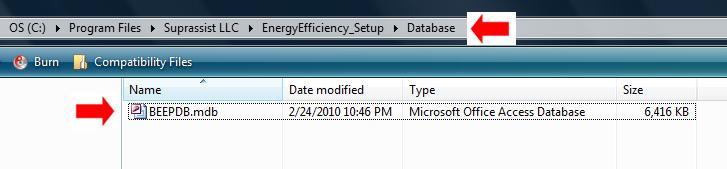

5 Өгөгдлийн сангийн тохиргоо Системд ашиглах өгөгдлийн сан нь MS ACCESS 2003 бүхий өгөгдлийн сангийн файл (Database) юм. Барилгын хашлага бүтээцийн дулаан техникийн тооцооны программ суулгасны дараа таны ажлын хавтасанд Database нэртэй хавтас үүсэх ба түүний дотор BEEPDB.mdb файл хуулагдана. Өгөгдлийн сангийн хувьд Өгөгдлийн сангийн нэр (Database name) BEEPDB Дараах хүснэгтүүд үүсгэсэн байх шаардлагатай: Тогтмол нэрүүдийн хүснэгт Байршлын хүснэгт Хөрвүүлсэн эсэргүүцлийн хүснэгт Барилгын зориулалтын хүснэгт Хаших бүтээцийн хүснэгт tbl_mogtmoluud tbl_bairshil tbl_xurvlsn_esergutsel tbl_zoriulalt tbl_xashix_buteets Шаардлагатай тогтмол үгнүүд, утгууд Монголын бүх аймаг, сум, суурин газруудын нэр, бусад холбогдох мэдээллүүд Хашлага бүтээцийн дулаан дамжилтын хөрвүүлсэн эсэргүүцлүүдийн мэдээлэл (Хана, хучилт, шал, цонх,... ) Тухайн барилгын зориулалт зэрэг мэдээллүүд Хашлага бүтээцийн илтгэгчүүдийн мэдээлэл (Хана, хучилт, шал, цонх,... ) Материалын хүснэгт tbl_material Материалуудын дэлгэрэнгүй мэдээллүүд Гэрэлтүүлгийн нүх хүснэгт Ãàäíà àãààðûí ñàð æèëèéí äóíäàæ òåìïåðàòóð tbl_gereltulg_nuh tbl_dundaj_tempertr Гэрэлтүүлгийн нүх (цонх, гэгээвч,... ) ны мэдээллүүд Ãàäíà àãààðûí ñàð æèëèéí äóíäàæ температур (1,2,3,4,5,6,7,8,9,10,11,12 сарууд) СУПРАССИСТ ХХК, 2010 Page 5

6 Системийн хүснэгтүүдэд тогтмол утга олгох Хүснэгт tbl_togtmoluud хүснэгтний утгууд нь өөрчлөгдөхгүй утгууд байх ба системд өөрчлөлт хийх тохиолдолд засах боломжтой. Доорх тогтмол утгуудыг бүртгэгдсэн эсэхийг нь шалгаарай. Аймаг, хотын нэр YALGAA_ID YALGAA_SUB_ID YALGAA_UTGA YALGAA_TOON_UTGA Улаанбаатар Архангай Баянхонгор Баян-Өлгий Булган Говьсүмбэр Говь-Алтай Дорнод Дорноговь Дархан-Уул Дундговь Завхан Орхон Өвөрхангай Өмнөговь Сүхбаатар Сэлэнгэ Увс Ховд Хөвсгөл Хэнтий Төв 0 Барилгын бүлэгийн дугаар Орон сууц, эмчлүүлэх газар, төрөх, хүүхдийн барилга, дотуур байр зочид буудал, олон нийтийн барилгууд Дээр зааснаас бусад олон нийтийн барилга, нойтон ба чийгтэйгээс бусад горимтой захиргаа аж ахуйн 0 барилга 2 3 Хуурай болон ердийн горимын үйлдвэрийн барилгууд 0 СУПРАССИСТ ХХК, 2010 Page 6

7 Хийцийн гадна гадаргуугийн дулаан өгөлтийн коэффициент Гадна хана, хучилт, нэвтрэх хонголын ба ханагүй хүйтэн хонгилын хучилт Гадна агаартай шууд харьцах хүйтэн зоорийн хучилт болон халаалтгүй давхрын хучилт Ханандаа гэрэлтүүлгийн нүхтэй халаалтгүй зоорь, адрын хонгилын хучилт Газрын гадаргаас дээш орших ханандаа гэрэлтүүлгийн нүхгүй халаалтгүй хучилт ба газрын гүнд байх галлагаагүй техникийн хонгилын хучилт 6 Хийцийн дотор гадаргуугийн дулаан өгөлтийн коэффициент Хана, шал, тэгш гадаргуут адар болон h-өндөртэй, хоорондоо а- зайтай h/a < 1/3 харьцаатай хавиргат адар h/a > 1/3 харьцаатай гадаргуутай хавиргат адар Дээврийн гэгээвч 9.9 Материалын бүлэг БЕТОН БА ЗУУРМАГ Тоосгон өрөг ба байгалийн чулуун өнгөлгөө Мод, модон ба байгалийн органик материалаар хийсэн эзэлхүүн Дулаан тусгаарлалтын материалууд Ус тусгаарлалт, дээвэр, өнгөлгөөний ба шалны өнгө материалууд Шил ба төмөрлөг 0 Давхарга дахь агаарын температур, НЭМЭХ СУПРАССИСТ ХХК, 2010 Page 7

8 Давхарга дахь агаарын температур, ХАСАХ Mатериалын нэрийн бүлэг Байгалын нягт дүүргэгчтэй хүнд бетон Байгалийн сүвэрхэг дүүргэгчтэй бетон Зохиомол сүвэрхэг дүүргэгчтэй бетон Төрөл бүрийн зуурмаг Цул тоосгон өрөг Нүхтэй улаан тоосгон ба нүхтэй царууц тоосгон өрөг Байгалийн цулуун өнгөлгөө Мод, модон ба байгалийн органик материалаар хийсэн эзэлхүүн Дулаан тусгаарлалтын материал: Шилэн ба эрдэс хөвөн Дулаан тусгаарлалтын материал: Полимер Дулаан тусгаарлалтын материал: Асгаас Дулаан тусгаарлалтын материал: Сийрмэг буюу хөөсрүүлсэн 12 шил 8 13 Ус тусгаарлалт, дээвэр, өнгөлгөөний ба шалны өнгө 13 материалууд: Шөрмөсөн чулуу-цемент 8 14 Ус тусгаарлалт, дээвэр, өнгөлгөөний ба шалны өнгө 14 материалууд: Хар тос(витум) 8 15 Ус тусгаарлалт, дээвэр, өнгөлгөөний ба шалны өнгө 15 материалууд: Хулдаас 8 16 Шил ба төмөрлөг Бусад 17 Тооцооны температуруудын ялгаврын бодит бууралтыг тооцсон коэффиент Гадна хана, төгсгөлийн болон адрын хучилт, гарц хүйтэн хонгилын хучилт Гадна агаартай шууд харьцах хүйтэн зоорийн хучилт, адрын хучилт Ханандаа гэрэлтүүлгийн нүхтэй халаалтгүй зоорийн хучилт Газрын гадаргаас дээш ханандаа гэрэлтүүлгийн нүхгүй халаалтгүй зоорийн хучилт Газар доорх халаалтгүй техникийн хонгилын хучилт 0.4 СУПРАССИСТ ХХК, 2010 Page 8

9 Орон сууцны барилгын оврын тооцооны нормчилсон үзүүлэлт болон түүнээс дээш давхартай барилга давхар барилга давхар барилга давхар барилга давхар барилга давхар барилга Саланги болон бүлэглэсэн 4 давхар барилга Саланги болон бүлэглэсэн 3 давхар барилга Саланги болон бүлэглэсэн 2 давхар барилга ба 2 давхар мансардтай барилга давхар барилга 1.1 Тунгалаг бүтээцийн сөрөг дулаан урсгалыг тооцсон итгэлцүүр Ханын хавтангийн уулзварт Саланги хавтастай 3 давхар шиллэгээтэй цонх, тагтны хаалгад Саланги хавтастай 2 давхар шиллэгээтэй үед Давхар хавтастай үед Дан хавтастай 1 Автомат тохируулгын хэмнэлтийн итгэлцүүр Оролтон дээрээ байран автомат тохируулгатай термостаттай нэг хоолойт систем болон хэвтээ системд Термостаттай, оролтон дээрээ төвлөрсөн автомат тохируулгатай хоѐр хоолойт халаалтын системд Термостаттай, оролтон дээрээ төвлөрсөн автомат тохируулгатай нэг хоолойт систем Термостатгүй, оролтон дээрээ байрын автомат тохируулгатай нэг хоолойт систем Термостаттай ба оролтон дээрээ автомат тохируулгагүй хоѐр хоолойт халаалтын системд Термостаттай ба оролтон дээрээ автомат тохируулгагүй нэг хоолойт халаалтын системд Термостатгүй, оролтон дээрээ дотор агаарын температураас хамаарсан төвлөрсөн автомат тохируулгатай системд Термостатгүй, ДДТ болон халаалтын нэгдсэн зуухнаас төвлөрсөн тохируулгатай оролтон дээрээ автомат тохируулгагүй системд 0.5 СУПРАССИСТ ХХК, 2010 Page 9

10 Нэмэлт дулааны хэрэглээг тооцсон итгэлцүүр Олон секцтэй болон ачаалал ихтэй барилгад Цамхаг хэлбэрийн барилгад Халаалттай зоорьтой барилгад Халаалттай адартай болон байран дулааны эх үүсвэртэй барилгад 1.05 Тогтмолуудын хүснэгтний утга сонгох, засахад ашиглана Аймаг, хотын нэр Барилгын бүлэгийн дугаар Хийцийн гадна гадаргуугийн дулаан өгөлтийн коэффициент Хийцийн дотор гадаргуугийн дулаан өгөлтийн коэффициент Материалын бүлэг Давхарга дахь агаарын температур, НЭМЭХ Давхарга дахь агаарын температур, ХАСАХ Mатериалын нэрийн бүлэг Тооцооны температуруудын ялгаврын бодит бууралтыг тооцсон коэффиент Орон сууцны барилгын оврын тооцооны нормчилсон үзүүлэлт Тунгалаг бүтээцийн сөрөг дулаан урсгалыг тооцсон итгэлцүүр Автомат тохируулгын хэмнэлтийн итгэлцүүр Нэмэлт дулааны хэрэглээг тооцсон итгэлцүүр 0 СУПРАССИСТ ХХК, 2010 Page 10

11 Программыг ажиллуулах Программыг ажиллуулахдаа Desktop дээр үүсгэгдсэн дүрс бүхий Energy Efficiency программыг ажилуулна. Доорх форм бүхий цонх нээгдэх болно. Программын өгөгдлийн тохиргоо, засвар Үндсэн цэсийн буюу Тогтмол сонголтоор программын тогтмол өгөгдлүүдийн тохиргоог хийнэ. СУПРАССИСТ ХХК, 2010 Page 11

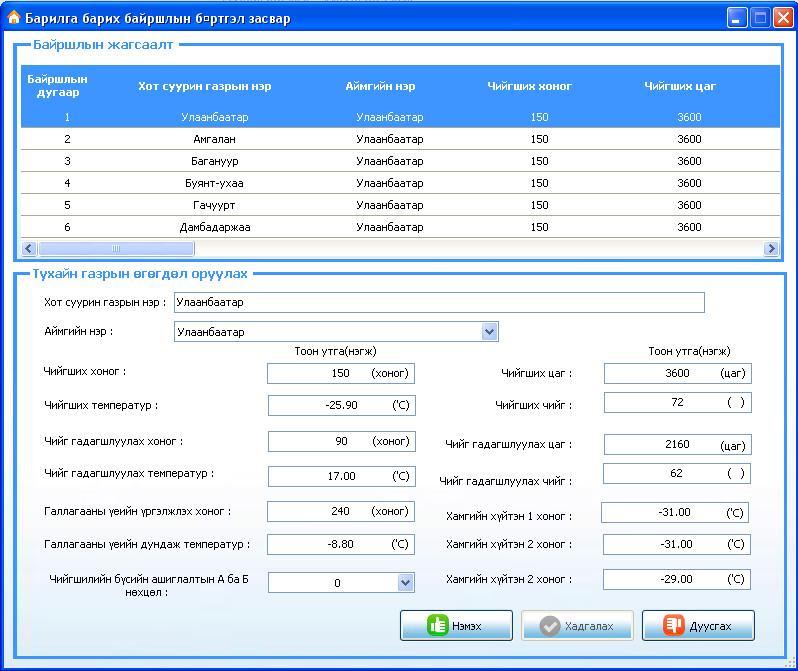

12 Байршлын хүснэгт Монголын нутаг дэвсгэр дээр бүртгэлтэй бүх аймаг, сум, суурин газруудын нэр, бусад холбогдох мэдээллүүдийг засах, шинээр нэмэх, устгах зэрэг үйлдлүүдийг хийх боложтой. Байршлийн хүснэгтэнд өгөгдөл нэмэхдээ НЭМЭХ товч дарж дээрх зурагт үзүүлсэн формд мэдээллийг оруулна. Формд шаардлагатай мэдээллүүдийг оруулж дуусаад ХАДГАЛАХ товч дарж баталгаажуулна. ДУУСГАХ товч дарж формыг хаана. СУПРАССИСТ ХХК, 2010 Page 12

13 Байршлийн хүснэгтний хувьд доорх мэдээллийг оруулна : - Хот суурин газрын дугаар - Хот суурин газрын нэрс - Аймгийн нэрний дугаар - Чийгших хоног - Чийгших цаг - Чийгших температур - Чийгших чийг - Чийг гадагшлуулах хоног - Чийг гадагшлуулах цаг - Чийг гадагшлуулах температур - Чийг гадагшлуулах чийг - Галлагааны үеийн үргэлжлэх хоног - Галлагааны үеийн дундаж температур - Хамгийн хүйтэн 1 хоног - Хамгийн хүйтэн 3 хоног - Хамгийн хүйтэн 5 хоног - Чийгшлийн бүсийн ашиглалтын А ба Б нөхцөл - Cалхины дундаж хурдны хамгийн их хэмжээ СУПРАССИСТ ХХК, 2010 Page 13

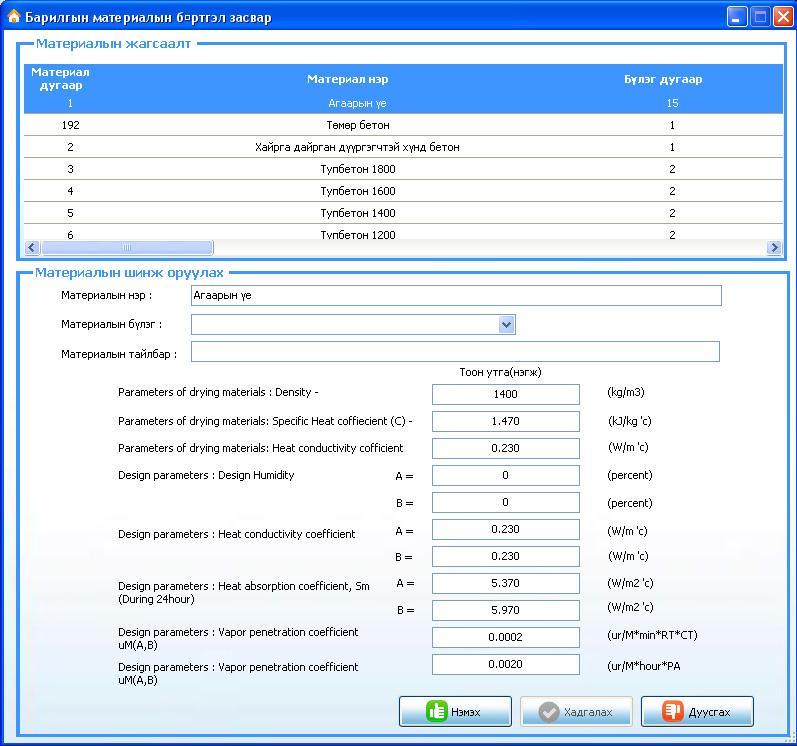

14 Материалын хүснэгт - Материалуудын дэлгэрэнгүй мэдээллүүдийг засах, шинээр материал нэмэх, устгах зэрэг үйлдлүүдийг хийх боломжтой. Материалын хүснэгтэнд өгөгдөл нэмэхдээ НЭМЭХ товч дарж дээрх зурагт үзүүлсэн формд мэдээллийг оруулна. Формд шаардлагатай мэдээллүүдийг оруулж дуусаад ХАДГАЛАХ товч дарж баталгаажуулна. ДУУСГАХ товч дарж формыг хаана. СУПРАССИСТ ХХК, 2010 Page 14

15 Материалын хүснэгтний хувьд доорх мэдээллийг оруулна : - Материалын дугаар - Материалын нэр - Материалын бүлэг - Материалын шинж: Density - Материалын шинж: Density (нэгж) - Материалын шинж: Specific heat, C - Материалын шинж: Specific heat, C (нэгж) - Материалын шинж: Heat conductivity - Материалын шинж: Heat conductivity (нэгж) - Материалын шинж: Humidity, А - Материалын шинж: Humidity, В - Материалын шинж: Humidity (нэгж) - Материалын шинж: Heat conductivity coefficient, A - Материалын шинж: Heat conductivity coefficient, B - Материалын шинж: Heat conductivity coefficient (нэгж) - Материалын шинж: Heat absorption coefficient, Sm, A - Материалын шинж: Heat absorption coefficient, Sm, B - Материалын шинж: Heat absorption coefficient, Sm (нэгж) - Материалын шинж: Vapor penetration coefficient, μm, 1 - Материалын шинж: Vapor penetration coefficient, μm, 2 - Материалын шинж: Vapor penetration coefficient, μm, (нэгж) - Материалын тайлбар - Материалд нэмэгдэх чийгийн зөвшөөрөгдөх дээд хэмжээ ΔW _av, % СУПРАССИСТ ХХК, 2010 Page 15

16 Тогтмол нэршлүүдийн хүснэгт Программд хэрэглэгдэх бүх шаардлагатай тогтмол утга, болон холбогдох мэдээллүүдийг засах, шинээр нэмэх, устгах зэрэг үйлдлүүдийг хийх боломжтой. Тогтмол нэршлүүдийн хүснэгтэнд өгөгдөл нэмэхдээ НЭМЭХ товч дарж дээрх зурагт үзүүлсэн формд мэдээллийг оруулна. Формд шаардлагатай мэдээллүүдийг оруулж дуусаад ХАДГАЛАХ товч дарж баталгаажуулна. ДУУСГАХ товч дарж формыг хаана. Тогтмол нэршлүүдийн хүснэгтний хувьд доорх мэдээллийг оруулна: - Тогтмолын үндсэн дугаар - Тогтмолын туслах дугаар - Тогтмолын тоон утга - Тогтмолын утга, нэр - Бусад СУПРАССИСТ ХХК, 2010 Page 16

17 Тогтмол нэршлүүдийн форм ашиглан доорх тогтмол утгуудтай ажиллах боломжтой юм. Үүнд : - Аймаг, хотын нэр - Барилгын бүлэгийн дугаар - Хийцийн гадна гадаргуугийн дулаан өгөлтийн коэффициент - Хийцийн дотор гадаргуугийн дулаан өгөлтийн коэффициент - Материалын бүлэг - Давхарга дахь агаарын температур, НЭМЭХ - Давхарга дахь агаарын температур, ХАСАХ - Mатериалын нэрийн бүлэг - Тооцооны температуруудын ялгаврын бодит бууралтыг тооцсон коэффиент - Орон сууцны барилгын оврын тооцооны нормчилсон үзүүлэлт - Тунгалаг бүтээцийн сөрөг дулаан урсгалыг тооцсон итгэлцүүр - Автомат тохируулгын хэмнэлтийн итгэлцүүр - Нэмэлт дулааны хэрэглээг тооцсон итгэлцүүр СУПРАССИСТ ХХК, 2010 Page 17

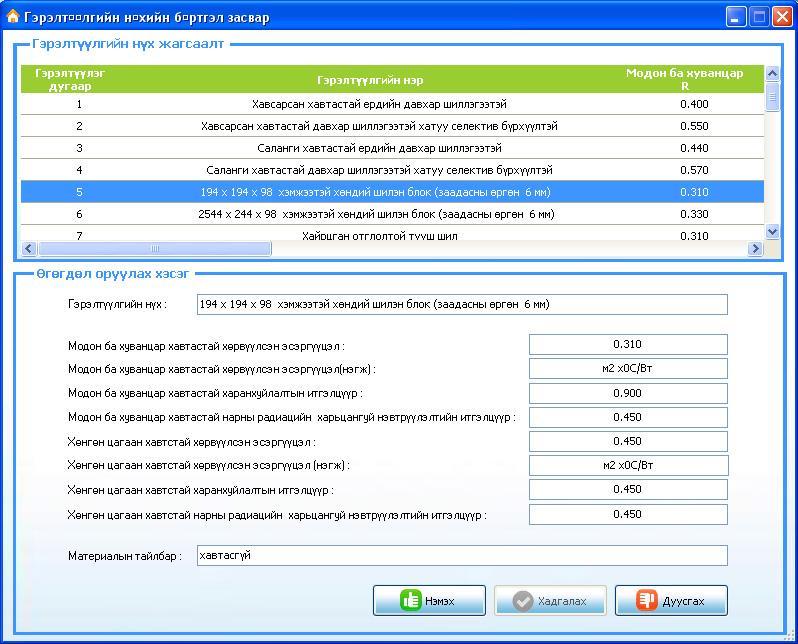

18 Гэрэлтүүлгийн нүх хүснэгт Гэрэлтүүлгийн нүх буюу Цонх, тагтны хаалга ба дээврийн гэгээвчний нэр болон бусад холбогдох мэдээллүүдийг засах, шинээр нэмэх, устгах зэрэг үйлдлүүдийг хийх боложтой. Гэрэлтүүлгийн нүх хүснэгтэнд өгөгдөл нэмэхдээ НЭМЭХ товч дарж дээрх зурагт үзүүлсэн формд мэдээллийг оруулна. Формд шаардлагатай мэдээллүүдийг оруулж дуусаад ХАДГАЛАХ товч дарж баталгаажуулна. ДУУСГАХ товч дарж формыг хаана. СУПРАССИСТ ХХК, 2010 Page 18

19 Гэрэлтүүлгийн нүх хүснэгтний хувьд доорх мэдээллийг оруулна : - Бүртгэлийн дугаар - Гэрэлтүүлгийн нүх - Модон ба хуванцар хавтастай хөрвүүлсэн эсэргүүцэл - Модон ба хуванцар хавтастай хөрвүүлсэн эсэргүүцэл (нэгж) - Модон ба хуванцар хавтастай харанхуйлалтын итгэлцүүр - Модон ба хуванцар хавтастай нарны радиацийн харьцангуй нэвтрүүлэлтийн итгэлцүүр - Хөнгөн цагаан хавтстай хөрвүүлсэн эсэргүүцэл - Хөнгөн цагаан хавтстай хөрвүүлсэн эсэргүүцэл (нэгж) - Хөнгөн цагаан хавтстай харанхуйлалтын итгэлцүүр - Хөнгөн цагаан хавтстай нарны радиацийн харьцангуй нэвтрүүлэлтийн итгэлцүүр - Тайлбар Хаших бүтээцийн дулаан дамжуулалтын эсэргүүцэл тодорхойлох Барилгын хашлага бүтээцийн дулаан техникийн тооцооны программыг эхэллүүлж Оролтын утгуудыг Ерөнхий сонголт, Тооцоо хийх хаших бүтээцийн сонголт хэсгүүдэд оруулна. СУПРАССИСТ ХХК, 2010 Page 19

20 Ерөнхий сонголт Хаана Байршил Барилгын зориулалт Барилгын давхар Аймагуудын нэрээс сонголт хийнэ Сонгосон тухайн аймгийн сумуудийн нэрээс сонгоно Барилгын зориулалтыг сонгоно Барилгын давхарыг сонгоно Тооцоо хийх хаших бүтээцийн сонголт Хана Дээврийн хучилт Хүйтэн адрын хонгилын хучилт Дулаан адрын хонгилын хучилт Цонх ба тагтны хаалга Дээврийн гэгээвч Гадна хаалга Хөрсөн дээрх шал Техникийн хонгилын дээрх хучилт Халаалтгүй зоорын хучилт Нэвтрэх хонгилын дээрх ба доголын доорх хучилт Ханын дулаан дамжуулалтын эсэргүүцлийг тодорхойлох бол энэ сонголтийг хийнэ. Дээврийн хучилтын дулаан дамжуулалтын эсэргүүцлийг тодорхойлох бол энэ сонголтийг хийнэ. Хүйтэн адрын хонгилын хучилтын дулаан дамжуулалтын эсэргүүцлийг тодорхойлох бол энэ сонголтийг хийнэ. Дулаан адрын хонгилын хучилтын дулаан дамжуулалтын эсэргүүцлийг тодорхойлох бол энэ сонголтийг хийнэ. Цонх ба тагтны хаалганы дулаан дамжуулалтын эсэргүүцлийг тодорхойлох бол энэ сонголтийг хийнэ. Дээврийн гэгээвчний дулаан дамжуулалтын эсэргүүцлийг тодорхойлох бол энэ сонголтийг хийнэ. Гадна хаалганы дулаан дамжуулалтын эсэргүүцлийг тодорхойлох бол энэ сонголтийг хийнэ. Хөрсөн дээрх шалны дулаан дамжуулалтын эсэргүүцлийг тодорхойлох бол энэ сонголтийг хийнэ. Техникийн хонгилын дээрх хучилтын дулаан дамжуулалтын эсэргүүцлийг тодорхойлох бол энэ сонголтийг хийнэ. Халаалтгүй зоорын хучилтын дулаан дамжуулалтын эсэргүүцлийг тодорхойлох бол энэ сонголтийг хийнэ. Нэвтрэх хонгилын дээрх ба доголын доорх хучилтын дулаан дамжуулалтын эсэргүүцлийг тодорхойлох бол энэ сонголтийг хийнэ. Дулаан дамжуулалтын эсэргүүцлийг тодорхойлох Хана, Дээврийн хучилт, Адрын хучилт, Цонх, Шал нуудаас сонгоод ТООЦООЛОХ даралтаар бататгаж тооцооны формруу шилжинэ. ДУУСГАХ даралтаар нээгдсэн форм хаагдах болно. СУПРАССИСТ ХХК, 2010 Page 20

21 Хана, Дээврийн хучилт, Хүйтэн ба дулаан адрын хонгилын хучилтын дулаан дамжуулалтын эсэргүүцлийг тодорхойлох Хаших бүтээцийн дулаан дамжуулалтын эсэргүүцлийг тодорхойлох форм нээгдэх ба хамгийн эхэнд Хана ын тооцооноос эхэлж хийх болно. Хаших бүтээцүүд болох Хана, Дээврийн хучилт, Хүйтэн ба дулаан адрын хонгилын хучилтын хувьд дулаан дамжуулалтын эсэргүүцэл тодорхойлох арга болон оролтын өгөгдлүүдийг оруулах формууд адилхан болно. Энэ форм дээр Дулаан дамжуулалтын тооцооны эсэргүүцэл -ийг Дулаан дамжуулалтын шаардлагат эсэргүүцэл тэй харицуулах замаар тухайн хаших бүтээцийн шаардлагатай дулаан дамжуулалтын эсэргүүцлийг тодорхойлно. Дээрх формын хувьд дараах бүтэцтэй байна. 1. Программын эхний формд сонголтоор өгөгдлийн сангаас сонгогдсон барилгын норчмлогдмон дотоод температур, тухайн барилга барих газрын гадаад температур, Галлагааны үргэлжлэх хугацаа 2. Хаших бүтээцийн (хана, хучилт, дээвэр) давхаргын тоог оруулна 3. Өгөгдлийн сангаас сонгогдсон барилгын норчмлогдмон дотоод температур, тухайн барилга барих газрын гадаад температур, Галлагааны үргэлжлэх хугацаа дахин оруулж өөрчлөлтийг хийх 4. Хаших бүтээцийн (хана, хучилт, дээвэр) давхаргын тоог оруулаад өөрчлөлтийг хийх 5. Дулаан дамжуулалтын шаардлагат эсэргүүцэл өгөгдсөн утгаар тодорхойлогдож энд хэвлэгдэнэ. СУПРАССИСТ ХХК, 2010 Page 21

22 6. Дулаан дамжуулалтын тооцооны эсэргүүцэл өгөгдсөн утгаар тодорхойлогдож энд хэвлэгдэнэ. 7. Хаших бүтээцийн (хана, хучилт, дээвэр) давхаргын оролтын өгөгдлүүдийг оруулж дуусаад Гадна хаших бүтээцийн чийгийн горим тодорхойлоход энэ даралтаар тооцоог хийж форм нээгдэнэ. ( ) 8. Даралтаар Хашлага хийц дэхь температур тархалт ын графикийг байгуулна. ( ) Оруулсан хаших бүтууцийн давхаргын тоонд харгалзах материалыг сонгож, материалын зузааныг оруулж тооцоог хийх ба дараах байдалтай харагдах болно. СУПРАССИСТ ХХК, 2010 Page 22

23 Гадна хаших бүтээцийн чийгийн горим Хаших бүтээцийн дотор гадаргуу дээрх чийг үүсэлтийг тодорхойлохдоо Хаших бүтээцийн дотор гадаргуугийн температур, Гадна булангийн температур, Шүүдэр буух цэгийн температур гэсэн 3 утгын хамаарлыг ашиглана. Хаших бүтээцийн зузааны дагуух чийг үүсэлтийг тодорхойлохдоо Уур нэвтрүүлэлтийн эсэргүүцэл, Нормчлогдсон уур нэвтрүүлэлтийн эсэргүүцэл гэсэн утгуудын харицааг ашиглах болно. Даралтаар үндсэн формруу шийлжинэ. Даралтаар хаших бүтээцийн дулаан дамжуулалтын эсэргүүцлийг тодорхойлох формруу шийлжинэ. СУПРАССИСТ ХХК, 2010 Page 23

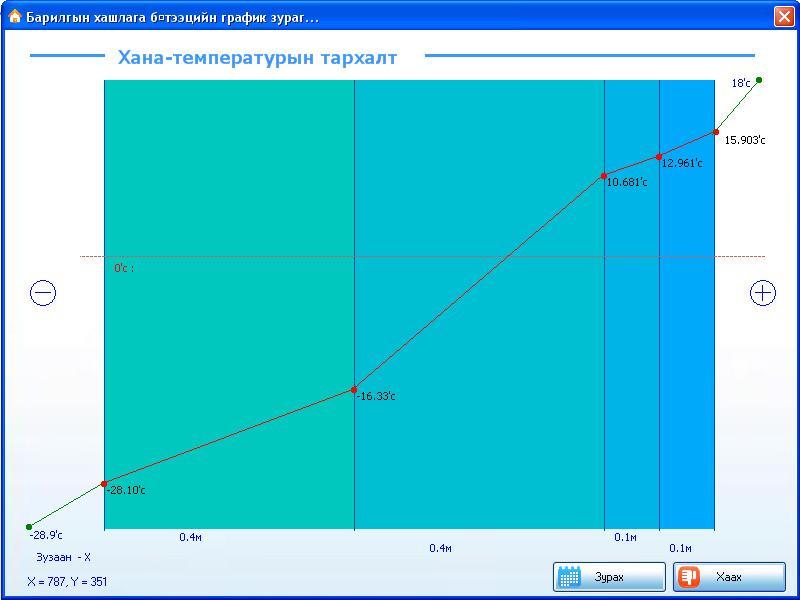

24 Хашлага хийц дэхь температур тархалтын график Хаших бүтээцийн (Хана, Дээврийн хучилт, Адрын хучилтын) хийц дэх температурын тархалтын график дараах байдлаар харагдах болно. Хаших бүтээцийн хийц дэх температурын тархалтын графикаас гадна хэрэглэгч өөрийн сонголтоор график байгуулж болно. Үүний тулд хулганын заагчаар график дээр цэгүүд хатгах байдлаар байгуулах графикийн цэгүүд тэмдэглэх ба тэмдэглэсэн цэгүүдийн хооронд шугам татахдаа Зурах товчийг дарна. Даралтаар форм хаагдах болно. СУПРАССИСТ ХХК, 2010 Page 24

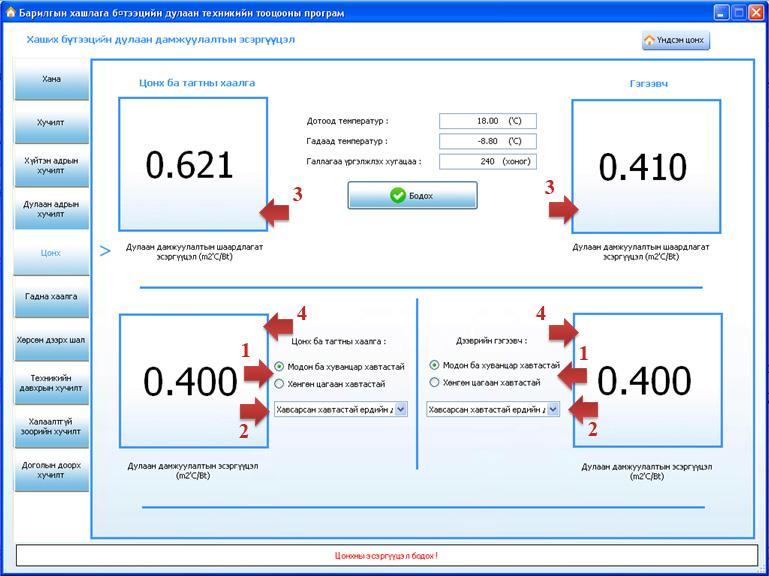

25 Цонх ба тагтны хаалга, дээврийн гэгээвчний дулаан дамжуулалтын эсэргүүцэл тодорхойлох Цонхны дулаан дамжуулалтын эсэргүүцлийг (4) тодорхойлохдоо мөн Дулаан дамжуулалтын шаардлагат эсэргүүцэл (3) тай харьцуулах байдлаар тодорхойлно. Дараах форм нь цонхны дулаан дамжуулалтын эсэргүүцлийг тодорхойлно. Дулаан дамжуулалтын эсэргүүцлийг тодорхойлохдоо гэрэлтүүлгийн нүхний хувьд Модон ба хуванцар хавтастай, Хөнгөн цагаан хавтастай (1) сонголтуудаас аль нэгийг сонгохоос гадна цонхны материалуудаас (2) мөн сонгох шаардлагатай. СУПРАССИСТ ХХК, 2010 Page 25

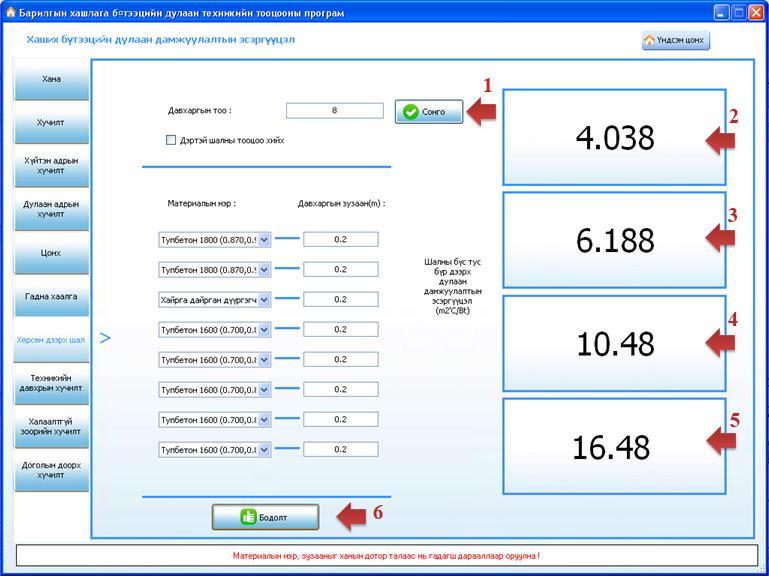

26 Шалны дулаан дамжуулалтын эсэргүүцэл тодорхойлох Шалны дулаан дамжуулалтын эсэргүүцлийг тодорхойлохдоо дараах байдлаар хийнэ. 1. Шалны давхаргын тоог оруулна (1) 2. Дэртэй шалны тооцоо хийх бол Дэртэй шалны тооцоо хийх сонголтыг хийнэ. 3. Шалны материалуудыг давхар тус бүрт лоуулна. 4. Шалны материал тус бүрийн өргөнийг оруулна. 5. БОДОЛТ (6) даралтаар Шалны бүс (1, 2, 3, 4 дугаар бүсүүд = 2, 3, 4, 5) тус бүр дээрх дулаан дамжуулалтын эсэргүүцлийг тодорхойлно. СУПРАССИСТ ХХК, 2010 Page 26

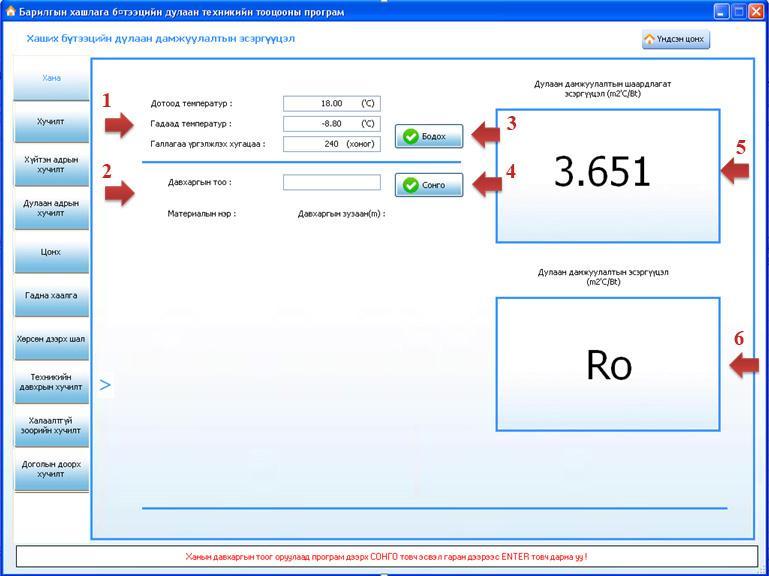

27 Техникийн хонгилын дээрх хучилт, Халаалтгүй зоорын хучилт, Нэвтрэх хонгилын дээрх ба доголын доорх хучилтын дулаан дамжуулалтын эсэргүүцлийг тодорхойлох Хаших бүтээцийн дулаан дамжуулалтын эсэргүүцлийг тодорхойлох форм нээгдэх ба хамгийн эхэнд Хана ын тооцооноос эхэлж хийх болно. Хаших бүтээцүүд болох Техникийн хонгилын дээрх хучилт, Халаалтгүй зоорын хучилт, Нэвтрэх хонгилын дээрх ба доголын доорх хучилтын хувьд дулаан дамжуулалтын эсэргүүцэл тодорхойлох арга болон оролтын өгөгдлүүдийг оруулах формууд адилхан болно. Энэ форм дээр Дулаан дамжуулалтын тооцооны эсэргүүцэл -ийг Дулаан дамжуулалтын шаардлагат эсэргүүцэл тэй харицуулах замаар тухайн хаших бүтээцийн шаардлагатай дулаан дамжуулалтын эсэргүүцлийг тодорхойлно. Дээрх формын хувьд дараах бүтэцтэй байна. 1. Программын эхний формд сонголтоор өгөгдлийн сангаас сонгогдсон барилгын норчмлогдмон дотоод температур, тухайн барилга барих газрын гадаад температур, Галлагааны үргэлжлэх хугацаа 2. Хаших бүтээцийн (хана, хучилт, дээвэр) давхаргын тоог оруулна 3. Өгөгдлийн сангаас сонгогдсон барилгын норчмлогдмон дотоод температур, тухайн барилга барих газрын гадаад температур, Галлагааны үргэлжлэх хугацаа дахин оруулж өөрчлөлтийг хийх 4. Хаших бүтээцийн (хана, хучилт, дээвэр) давхаргын тоог оруулаад өөрчлөлтийг хийх 5. Дулаан дамжуулалтын шаардлагат эсэргүүцэл өгөгдсөн утгаар тодорхойлогдож энд СУПРАССИСТ ХХК, 2010 Page 27

28 хэвлэгдэнэ. 6. Дулаан дамжуулалтын тооцооны эсэргүүцэл өгөгдсөн утгаар тодорхойлогдож энд хэвлэгдэнэ. Оруулсан хаших бүтууцийн давхаргын тоонд харгалзах материалыг сонгож, материалын зузааныг оруулж тооцоог хийх ба дараах байдалтай харагдах болно. СУПРАССИСТ ХХК, 2010 Page 28

29 Гадна хаалганы дулаан дамжуулалтын эсэргүүцэл тодорхойлох Гадна хаалганы дулаан дамжуулалтын эсэргүүцэл оруулсан ерөнхий мэдээллээс шууд олдоно. СУПРАССИСТ ХХК, 2010 Page 29

30 Барилгын дулааны эрчим хүчний паспорт бөглөх Хаших бүтээцүүдийн дулаан дамжуулалтын эсэргүүцлүүд, Хаших бүтээцийн дотор гадаргуу дээрх чийг үүсэлтийг тодорхойлсны дараа Барилгын эрчим хүчний паспорт (БЭХ -ны паспорт) ыг тодорхойлох боломжтой болно. Үүний тулд БЭХ паспорт сонголт дээр дарна. БЭХ паспорт бөглөх хуудасны дэд гарчигүүд : Ерөнхий мэдээллийн Тооцооны нөхцөл Геометр үзүүлэлтүүд Дулаан техникийн үзүүлэлтүүд Эрчим хүчний үзүүлэлтүүд Нэгдсэн үзүүлэлтүүд Үр дүн СУПРАССИСТ ХХК, 2010 Page 30

31 Ерөнхий мэдээлэл Ерөнхий мэдээллийн хэсэгт дараах утгуудыг гараас оруулна. Хөтлөсөн он, сар, өдөр Барилгын хаяг Зураг төсөл зохиогч Зохиогчийн хаяг Зохиогчийн утас Зураг төслийн шифр Тооцооны нөхцөл Тооцооны нөхцлийн хэсгийн дараах утгууд өгөгдлийн сангаас автоматаар суугдана. Дотор агаарын тооцооны температур Гадна агаарын тооцооны температур Дулаан адрын тооцооны температур Техникийн/зоорийн/ давхрын тооцооны температур Халаалтын улирлын үргэжлэх хугацаа Халаалтын улирлын гадна агаарын дундаж температур Халаалтын улирлын хэм-хоног СУПРАССИСТ ХХК, 2010 Page 31

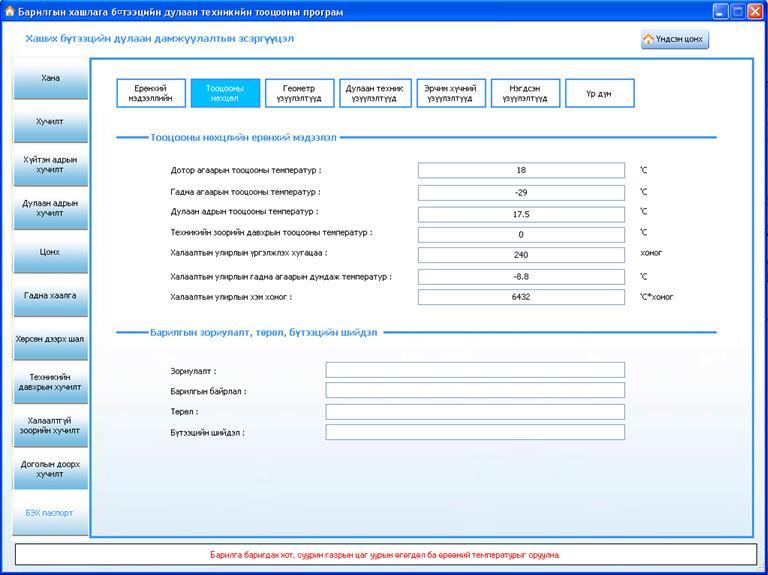

32 Тооцооны нөхцлийн хэсэгт (Барилгын зориулалт, төрөл, бүтээцийн шийдэл ) дараах утгуудыг гараас оруулна. Зориулалт Барилгын байрлал Төрөл Бүтээцийн шийдэл СУПРАССИСТ ХХК, 2010 Page 32

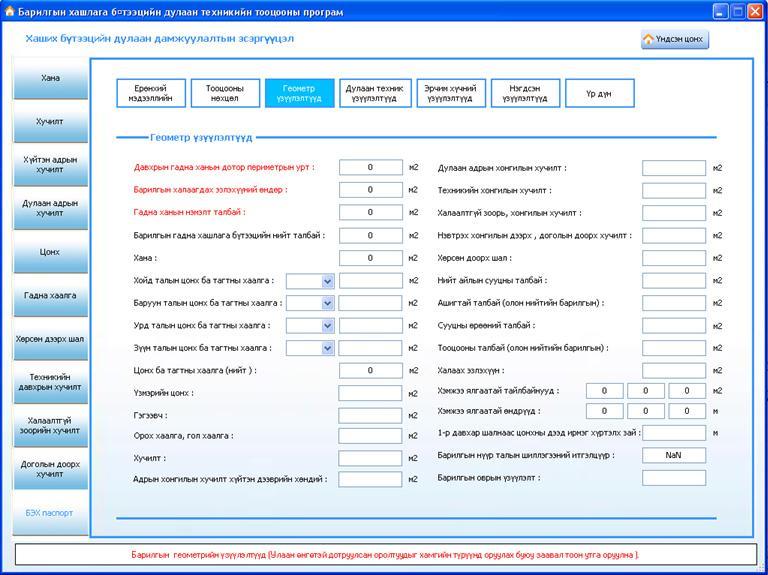

33 Геометр үзүүлэлтүүд Геометр үзүүлэлтүүдийн хэсэгт дараах утгууд гараас болон томьѐгоор олдож тавигдана. Давхрын гадна ханын дотор периметрын урт Барилгын халаагдах эзлэхүүний өндөр Гадна ханын нэмэлт талбай Барилгын гадна хашлага бүтээцийн нийт талбай o Хана o Хойд талын цонх ба тагтны хаалга o Баруун талын цонх ба тагтны хаалга o Урд талын цонх ба тагтны хаалга o Зүүн талын цонх ба тагтны хаалга o Цонх ба тагтны хаалга (нийт) o Үзмэрийн цонх o Гэгээвч o Орох хаалга, гол хаалга o Хучилт o Хүйтэн адрын хонгилын хучилт o Дулаан адрын хонгилын хучилт o Техникийн хонгилын хучилт o Халаалтгүй зоорь эсвэл хонгилын хучилт o Нэвтрэх хонгилын дээрх ба доголын доорх хучилт o Хөрсөн доорх шал СУПРАССИСТ ХХК, 2010 Page 33

34 Нийт айлын сууцны талбай Ашигтай талбай (олон нийтийн барилгын) Сууцны өрөөний талбай Тооцооны талбай (олон нийтийн барилгын) Халаах эзлэхүүн - Хэмжээ йлгаатай талбайнууд - Хэмжээ ялгаатай өндрүүд 1-р давхрын шалнаас цонхны дээд ирмэг хүртэлх зай Барилгын нүүр талын шиллэгээний итгэлцүүр Барилгын оврын үзүүлэлт Дулаан техникийн үзүүлэлтүүд Дулаан техникийн үзүүлэлтүүдийн хэсэгт дараах утгууд гараас болон томьѐгоор олдож тавигдана. СУПРАССИСТ ХХК, 2010 Page 34

35 Гадна хашлага бүтээцийн дулаан дамжуулалтын хөрвүүлсэн эсэргүүцэл o Хана o Цонх ба тагтны хаалга o Үзмэрийн цонх o Гэгээвч o Хаалга : Орон сууцны 1-р давхрын o Хаалга : Амины орон сууц o Хучилт o Хүйтэн адрын хонгилын хучилт o Дулаан адрын хонгилын хучилт o Техникийн давхрын дээрх хучилт o Халаалтгүй зоорь эсвэл хонгилын дээрх хучилт o Нэвтрэх хонгилын дээрх ба доголын доорх хучилт o Хөрсөн доорх шал Барилгын дулаан дамжуулалтын хөрвүүлсэн итгэлцүүр Xалаалтын улирлын барилгын агаар солилцооны давтамж Tуршилтын үеийн агаар солилцооны давтамж (хэмжилтээр) Барилгын дулаан дамжуулалтын томъѐолсон итгэлцүүр Барилгын дулаан дамжуулалтын ерөнхий итгэлцүүр Эрчим хүчний үзүүлэлтүүд Эрчим хүчний үзүүлэлтүүдийн хэсэгт дараах утгууд гараас болон томьѐгоор олдож тавигдана. СУПРАССИСТ ХХК, 2010 Page 35

36 Халаалтын улирлын барилгын хашлага бүтээцийн ерөнхий дулаан алдагдал Барилгын ахуйн хувийн дулаан ялгаруулалт Халаалтын улирлын барилгад нэвтрэх ахуйн дулаан Халаалтын улирлын нарны цацрагаас барилгад нэвтрэх дулаан Халаалтын ули рлын барилгын халаалтын дулааны эрчим хүчний зарцуулалт Төвлөрсөн дулаан хангамжид холбогдсон барилгын эрчим хүчний үр ашгийг тооцсон итгэлцүүр Бие даасан дулаан дулааны эх үүсвэрт холбогдсон барилгын эрчим хүчний үр ашгийг тооцсон итгэлцүүр Автомат тохируулгын үр ашгийн итгэлцүүр Сөрөг дулаан урсгалыг тооцсон итгэлцүүр Нэмэлт дулааны хэрэглээг тооцсон итгэлцүүр Нэгдсэн үзүүлэлтүүд Нэгдсэн үзүүлэлтүүдийн хэсэгт дараах утгууд гараас болон томьѐгоор олдож тавигдана. Барилгын халаалтын дулааны эрчим хүчний хувийн тооцооны зарцуулалт Барилгын халаалтын дулааны энергийн хувийн нормчилсон зарцуулалт Эрчим хүчний хэмнэлтийн ангилал Нормчилсон шаардлагад барилгын зураг төсөл нийцэж байгаа эсэх Барилгын зураг төслийг дахин зохиох эсэх Объектын зураглал Эрчим хүчний хэмнэлтийг нэмэгдүүлэх зааварчилгаа СУПРАССИСТ ХХК, 2010 Page 36

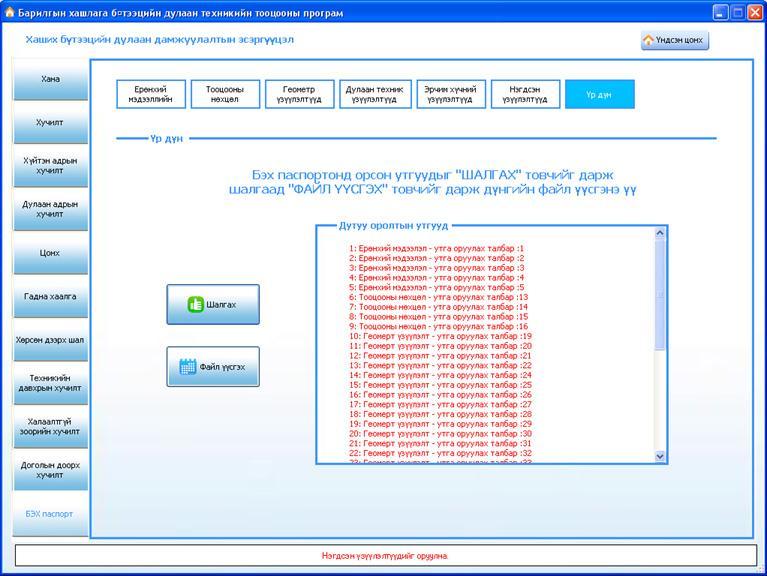

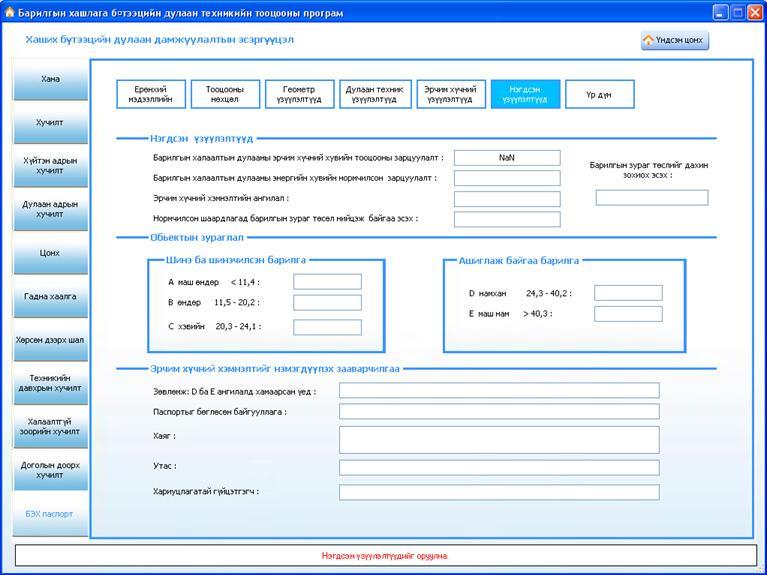

37 Үр дүн Өмнөх хэсэгүүдэд өгөгдөл оруулж дууссаны дараа ШАЛГАХ даралтаар БЭХ ны паспорт д орох өгөгдлүүдийг бүрэн оруулсан эсэхийг шалгана. ФАЙЛ ҮҮСГЭХ даралтаар БЭХ-ны паспорт бүхий EXCEL файл үүсгэнэ. Үүссэн БЭХ-ны паспорт бүхий EXCEL файл BEX_passport_YYYYMMDDHHMM.xls нь таны компьютерийн Desktop дээр үүсэх болно. BEX_passport_YYYYMMDDHHMM.xls файлын нэрний YYYYMMDDHHMM нь тухайн системийн он, сар, өдөр, цаг, минут байх юм. СУПРАССИСТ ХХК, 2010 Page 37
