Temeljni zahtjevi:
|
|
- Ἕκτωρ Αλαβάνος
- 7 χρόνια πριν
- Προβολές:
Transcript
1 XVI. tečaj Stručnog usavršavanja TVZ-a TRAJNOST BETONSKIH KONSTRUKCIJA Jelena Bleiziffer ZoG Svaka građevina, ovisno o svojoj namjeni, mora biti projektirana i izgrađena na način da tijekom svog trajanja ispunjava temeljne zahtjeve za građevinu te druge zahtjeve, odnosno uvjete propisane ovim Zakonom i posebnim propisima koji utječu na ispunjavanje temeljnog zahtjeva za građevinu ili na drugi način uvjetuju gradnju građevina ili utječu na građevne i druge proizvode koji se ugrađuju u građevinu. 1
2 ZoG Temeljni zahtjevi: 7. Održiva uporaba prirodnih izvora Građevine moraju biti projektirane, izgrađene i uklonjene tako da je uporaba prirodnih izvora održiva, a posebno moraju zajamčiti sljedeće: 1. ponovnu uporabu ili mogućnost reciklaže građevine, njezinih materijala i dijelova nakon uklanjanja 2. trajnost građevine 3. uporabu okolišu prihvatljivih sirovina i sekundarnih materijala u građevinama. TPBK Tehnička svojstva betonske konstrukcije moraju biti takva da tijekom trajanja građevine uz propisano, odnosno projektom određeno izvođenje radova na izradi betonske konstrukcije i održavanju betonske konstrukcije, ona podnese sve utjecaje uobičajene uporabe i utjecaje okoliša, tako da tijekom građenja i uporabe predvidiva djelovanja na građevinu ne prouzroče: rušenje građevine ili njezinog dijela, deformacije nedopuštena stupnja, oštećenja građevnog sklopa ili opreme zbog deformacije betonske konstrukcije, nerazmjerno velika oštećenja građevine ili njezinog dijela u odnosu na uzrok zbog kojih su nastala. 2
3 Trajnost betonskih konstrukcija Trajnost konstrukcija Sposobnost posjedovanja zahtijevane razine sigurnosti i uporabljivosti u određenom vremenskom razdoblju Sigurnost konstrukcije Sposobnost podnošenja vanjskih djelovanja uz određeni koeficijent sigurnosti, dakle s većom ili manjom rezervom Uporabljivost konstrukcije Sposobnost udovoljavanja zahtjevima namjene Nedovoljna trajnost betonskih konstrukcija Velika ulaganja za zadržavanje sigurnosti i uporabljivosti iznad minimuma
4 TRAJNOST BETONSKE KONSTRUKCIJE TRAJNOST BETONA Kvalitetan beton Koncipiranje konstrukcije Konstruiranje pojedinosti (detalja) TEHNIČKA SVOJSTVA BK postižu se očuvaju se Projektiranje Izvođenje prema TPBK Održavanje prema TPBK 4
5 Nedovoljna trajnost Uzrok: Nedovoljna pozornost posvećena trajnosti u PROJEKTU KONSTRUKCIJE Nedovoljna pozornost posvećena pitanju trajnosti tijekom IZVOĐENJA KONSTRUKCIJE NEREDOVITO ODRŽAVANJE ILI NJEGOV POTPUNI IZOSTANAK tijekom uporabe konstrukcije Trajnost betonskih konstrukcija Projektiranje Izvođenje Održavanje 5
6 Projektiranje Tehnički propis za betonske konstrukcije (TPBK) Narodne novine, br. 139/09, 14/10, 125/10 i 136/12 HRN EN 1992 Opća pravila i zgrade: HRN EN : NA:2013 Požar: HRN EN : NA:2013 Mostovi: HRN EN : NA:2013 Spremnici: HRN EN : NA:2013 HRN EN 1990, 1991, 1997, 1998 MGIPU Tehnički propis za betonske konstrukcije ( Narodne novine broj 139/09., 14/10., 125/10., 136/12.) Obzirom da je skup nizova normi HRN EN 1990., HRN EN 1991, HRN EN 1992, HRN EN 1997 i HRN EN 1998 dostupan zajedno s nacionalnim dodacima za primjenu od 30. travnja godine, projekti betonskih konstrukcija mogu se izrađivati u skladu s tim nizovima normi nakon toga datuma, a moraju se projektirati u skladu s tim nizovima normi nakon 30. lipnja godine. Glavni projekti izrađeni u skladu s hrvatskim prednormama na način određen Tehničkim propisom za betonske konstrukcije valjani su dokument za uprave i druge postupke odobravanja početka građenja te početak građenja do 31. prosinca godine. 6
7 Uporabni vijek građevine Uporabni vijek građevine TPBK: Ako normom na koju upućuje TPBK ili posebnim propisom nije drukčije propisano, uporabni vijek građevine je najmanje 50 godina. ZoG: Projekti moraju sadržavati i podatke iz elaborata koji su poslužili kao podloga za njihovu izradu te projektirani vijek uporabe građevine i uvjete za njezino održavanje. Trajnost betonskih konstrukcija Uporabni vijek Vremensko razdoblje tijekom kojega su nosivost, uporabljivost i druga zahtijevana svojstva iznad minimalno dopustive razine 7
8 sigurnost / uporabljivost početna minimalno dopustiva KRITERIJ POSTAVLJEN OD DRUŠTVA ILI INVESTITORA uporabni vijek t Implicitno (opisno) projektiranje trajnosti Temelj: usvajanje prosječnog predviđenog uporabnog vijeka Referentna vrijednost definirana u normi: 50 godina Svi zahtjevi dani u normi se odnose na ovu vrijednost: Zahtjevi za projektiranje Zahtjevi za beton Zahtjevi za izvođenje radova Zahtjevi za održavanje 8
9 Implicitno (opisno) projektiranje trajnosti HRN EN Zahtijevani proračunski radni vijek Privremene konstrukcije Zamjenjivi dijelovi Poljoprivredne konstrukcije Konstrukcije zgrada Monumentalne građevine HRN EN 1992 Osiguranje trajnosti Gustoća i kvaliteta betona Debljina zaštitnog sloja Kontrola pukotina Pravila dana u HRN EN Dodatne odredbe za mostove HRN EN Dodatne odredbe za spremnike HRN EN
10 HRN EN 1992 Osiguranje trajnosti Gustoća i kvaliteta betona Debljina zaštitnog sloja Kontrola pukotina Pravila dana u HRN EN Dodatne odredbe za mostove HRN EN Dodatne odredbe za spremnike HRN EN Gustoća i kvaliteta zaštitnog sloja Vrijede sve odredbe HRN EN Odrediti razrede izloženosti Odabrati za mjerodavan razred izloženosti: Minimalni sadržaj cementa Maksimalan vodocementni faktor Minimalni razred čvrstoće Dodatni zahtjevi: agregat otporan na smrzavanje, aeriranje betona, sulfatnootporni cement 10
11 X0 XC XD XS XF 1) Oznaka razreda Razredi izloženosti Djelovanje Preporučene granične vrijednosti Min cement [kg/m 3 ] Max v/c Razred čvrstoće 2 2) Nema rizika Nema Nema zahtjeva zahtjeva C12/15 1 Suho ili u vodi 0, C20/25 2 Karbonatizacija Vlaga (stalna) 0, C25/30 3 (H 2 O,CO 2 ) Umjerena vlaga 0, C30/37 4 Vlaženje/sušenje 0, C30/37 1 Kloridi koji nisu Umjerena vlaga 0, C30/37 2 iz mora Vlaga (stalna) 0, C30/37 3 (H 2 O, Cl) Vlaženje/sušenje 0, C35/45 Bez dodira s 1 0, C30/37 vodom Kloridi iz mora 2 U vodi 0, C35/45 (H 2 O, Cl) Plima/oseka, 3 0, C35/45 zapljuskivanje 1 Umjerena zasićenost vodom 0, C30/37 Smrzavanjeodmrzavanje zasićenost vodom + 0, C25/30 Umjerena / sol 3 2) + sol Visoka zasićenost vodom 0, C30/37 4 2) Visoka zasićenost 0, C30/37 RAZREDI IZLOŽENOSTI Prvi razred izloženosti: X0 Pokriva većinu praktične primjene nearmiranog betona i armiranog betona u vrlo suhom zatvorenom prostoru Osim za dulju izloženost lošijim uvjetima Nearmirani elementi, bez izloženosti: smrzavanju abraziji kemijskom djelovanju Armirani elementi, vrlo suhi okoliš (zatvoreni prostor s vrlo niskom vlažnosti zraka) 11
12 RAZREDI IZLOŽENOSTI Drugi razred izloženosti: XC Pokriva većinu praktične primjene betona u vanjskim uvjetima (osim izloženosti djelovanju soli) XC1 XC2 XC3 XC4 Suha sredina Stalno u vodi Vlažna sredina, dugotrajni dodir s vodom Umjereno vlažna sredina Naizmjenično vlažna i suha sredina RAZREDI IZLOŽENOSTI Štetno djelovanje klorida Treći razred izloženosti: XD Četvrti razred izloženosti: XS Kloridi koji nisu iz mora Kloridi iz mora XD1 / XS1 XD2 / XS2 XD3 / XS3 Soli iz zraka (bez kontakta s vodom) Izravan kontakt s vodom koja sadrži kloride Naizmjenično vlaženje i isušivanje 12
13 RAZREDI IZLOŽENOSTI Uporaba betona Ne sadrži čeličnu armaturu ni drugi ugrađeni metal osim nehrđajućih vodilica Sadrži čeličnu armaturu ili drugi ugrađeni metal Sadrži čelik za prednaprezanje Klasa sadržaja klorida a Cl 1,0 Cl 0,20 Cl 0,40 Cl 0,10 Cl 0,20 Maksimalni udio Cl na masu cementa b 1,00 % 0,20 % 0,40 % 0,10 % 0,20 % a U određenim uvjetima korištenja betona izbor klase ovisi o odredbama važećim na mjestu uporabe betona. b Pri korištenju mineralnih dodataka tipa II koji su uključeni u proračun količine cementa, udio klorida se izražava kao postotak klornih iona na masu cementa uvećan za ukupnu količinu mineralnog dodatka. RAZREDI IZLOŽENOSTI Peti razred izloženosti: XF Umjerena zasićenost vodom Visoka zasićenost vodom Bez soli za odmrzavanje XF1 XF3 Soli za odmrzavanje XF2 XF4 13
14 RAZREDI IZLOŽENOSTI Šesti razred izloženosti: XA Kemijsko djelovanje: iz podzemne vode iz prirodnog tla XA1 XA2 XA3 Lagano agresivna sredina Umjereno agresivna sredina Vrlo agresivna sredina Betonske konstrukcije riješeni primjeri Prema važećim hrvatskim normama: HRN ENV HRN EN Prema priznatim tehničkim pravilima : Prilog H TPBK 14
15 HRN EN sastav i svojstva betona HRN ENV debljina zaštitnog sloja betona Unutarnji elementi HRN EN sastav i svojstva betona HRN ENV debljina zaštitnog sloja betona Unutarnji elementi (agr.) 15
16 HRN EN sastav i svojstva betona HRN ENV debljina zaštitnog sloja betona Vanjski vertikalni elementi HRN EN sastav i svojstva betona HRN ENV debljina zaštitnog sloja betona Vanjski horizontalni elementi 16
17 HRN EN sastav i svojstva betona HRN ENV debljina zaštitnog sloja betona Elementi u dodiru s tlom Prema važećim hrvatskim normama: HRN ENV HRN EN Prema priznatim tehničkim pravilima : Prilog H TPBK 17
18 Prema važećim hrvatskim normama: HRN ENV HRN EN Prema priznatim tehničkim pravilima : Prilog H TPBK Prema važećim hrvatskim normama: HRN ENV HRN EN Prema priznatim tehničkim pravilima : Prilog H TPBK 18
19 Potporni zid Betonski kolnik Most Obalni zid HRN EN 1992 Osiguranje trajnosti Gustoća i kvaliteta betona Debljina zaštitnog sloja Kontrola pukotina Pravila dana u HRN EN Dodatne odredbe za mostove HRN EN Dodatne odredbe za spremnike HRN EN
20 Debljina zaštitnog sloja Definicija Zaštitni sloj je udaljenost između površine armature koja je najbliže površini betona i najbliže površine betona Određuje se NAZIVNA DEBLJINA zaštitnog sloja Specificirati na nacrtima armature Koristiti u proračunu c nom = c min + c dev Minimalna debljina zaštitnog sloja c nom = c min + c dev c min =max { c min,b ; c min,dur + c dur,γ - c dur,st - c dur,add ; 10 mm } 20
21 Minimalna debljina zaštitnog sloja c min =max { c min,b ; c min,dur + c dur,γ - c dur,st - c dur,add ; 10 mm } Najmanja debljina zaštitnog sloja koja proizlazi iz uvjeta okoliša Odrediti razred konstrukcije Odrediti razred izloženosti Odrediti debljinu zaštitnog sloja RAZRED KONSTRUKCIJE Razredi izloženosti Kriterij X0 XC1 XC2 XC3 XC4 XD1 XD2 XS1 XD3 XS2 XS3 Projektirani vijek uporabe 100 godina Razred čvrstoće C30/37-1 C30/37-1 C35/45-1 C40/50-1 C40/50-1 C40/45-1 C45/55-1 Pločasti konstr. element (izvedba nema utjecaj na položaj armature) Osigurana posebna kontrola kvalitete proizvodnje betona
22 Indikativni razredi čvrstoće KOROZIJA OŠTEĆENJE BETONA Indikativni razred čvrstoće Indikativni razred čvrstoće Razredi izloženosti Korozija Korozija uzrokovana Korozija uzrokovana uzrokovana karbonatizacijom kloridima kloridima iz mora XC1 XC2 XC3 XC4 XD1 XD2 XD3 XS1 XS2 XS3 C20/25 C25/30 C30/37 C30/37 C35/45 C30/3 7 C35/45 Razredi izloženosti Nema rizika Smrzavanje/odmrzavanje Kemijsko djelovanje X0 XF1 XF2 XF3 XA1 XA2 XA3 C12/15 C30/37 C25/30 C30/37 C30/37 C35/45 Min. debljina zaštitnog sloja - trajnost Razred konstrukcije X0 ČELIK ZA ARMIRANJE (armatura u skladu s EN 10080) XC1 RAZREDI IZLOŽENOSTI XC2 XC3 XC4 XD1 XD2 XS1 XD3 XS2 XS3 S S S S S S
23 Min. debljina zaštitnog sloja - trajnost Razred konstrukcije X0 ČELIK ZA PREDNAPINJANJE XC1 RAZREDI IZLOŽENOSTI XC2 XC3 XC4 XD1 XD2 XS1 XD3 XS2 XS3 S S S S S S Minimalna debljina zaštitnog sloja c min =max { c min,b ; c min,dur + c dur,γ - c dur,st - c dur,add ; 10 mm } Dodatna sigurnost Preporuka = 0 23
24 Minimalna debljina zaštitnog sloja c min =max { c min,b ; c min,dur + c dur,γ - c dur,st - c dur,add ; 10 mm } Uporaba nehrđajućeg čelika Preporuka = 0 Minimalna debljina zaštitnog sloja c min =max { c min,b ; c min,dur + c dur,γ - c dur,st - c dur,add ; 10 mm } Dodatna zaštita (npr. premazi) Preporuka = 0 24
25 Minimalna debljina zaštitnog sloja c min =max { c min,b ; c min,dur + c dur,γ - c dur,st - c dur,add ; 10 mm } Apsolutni minimum Dodatna pravila Umanjenje zaštitnog sloja na dodirnoj plohi dvaju betonskih elemenata Obavezno uvećanje zaštitnog sloja u slučaju betoniranja na neravnu površinu Obavezno uvećanje zaštitnog sloja u slučaju izloženosti betona habanju c min =max { c min,b ; c min,dur + c dur,γ - c dur,st - c dur,add ; 10 mm } 25
26 Dodirna ploha dvaju betonskih elemenata ZAŠTITNI SLOJ DODIRNOJ PLOHI BETONSKA ELEMENTA Dopušta se smanjenje zaštitnog sloja armature do kontaktne plohe s drugim betonskim elementom (betoniranim na licu mjesta ili predgotovljenim), ako su ispunjeni sljedeći zahtjevi: - radi se o betonskom elementu koji se betonira na licu mjesta - razred čvrstoće C25/30 - površina betona je izložena vanjskim utjecajima kraće od 28 dana - kontaktna ploha je ohrapavljena c min c min,b Betoniranje na neravnu površinu BETONIRANJE NERAVNU POVRŠINU Neravna površina s izloženim zrnima agreagata ili profilirana površina c min + 5 mm Betoniranje izravno na pripremljeno tlo ili podložni beton Betoniranje izravno na tlo c min 45 mm c min 75 mm Prethodni stupac daje preporučene vrijednosti prema EN , a ove vrijednosti se mogu izmijeniti u nacionalnom dodatku 26
27 Izloženost habanju Posebna pozornost se posvećuje agregatu: vrsta agregata, veličina zrna i sl. ili XM1 BETON IZLOŽEN HABANJU (ABRAZIJI) Povećava se debljina zaštitnog sloja za tzv. «žrtveni sloj» čija debljina ovisi o stupnju habanja. Umjereno habanje: npr. elementi industrijskih postrojenja izloženih prometu vozila s pneumatskim gumama na kotačima c min + 5 mm XM2 Znatno habanje: npr. elementi industrijskih postrojenja izloženi prometu viljuškara s pneumatskim ili tvrdim gumama na kotačima c min + 10 mm XM3 Ekstremno habanje: npr. elementi industrijskih postrojenja izloženi prometu viljuškara s gumenim ili čeličnim gumama na kotačima ili gusjeničara. c min + 15 mm Minimalna debljina zaštitnog sloja c nom = c min + c dev PREPORUČENA VRIJEDNOST DOPUŠTENOG ODSTUPANJA U IZVEDBI c dev (vrijednost ove veličine može se promijeniti nacionalnim dodatkom) 10 mm Osigurana je kontrola kvalitete proizvodnje, uključujući mjerenje debljine zaštitnog sloja Osigurani su uređaji za precizno mjerenje i nesukladni elementi se odbacuju (npr. predgotovljeni elementi) DOPUŠTENO SMANJENJE PREPORUČENE VRIJEDNOSTI 10 mm c dev 5 mm Prethodni stupac daje preporučene vrijednosti prema EN , a ove vrijednosti se mogu 10 mm c izmijeniti u nacionalnom dev 0 mm dodatku 27
28 HRN EN 1992 Osiguranje trajnosti Gustoća i kvaliteta betona Debljina zaštitnog sloja Kontrola pukotina Pravila dana u HRN EN Dodatne odredbe za mostove HRN EN Dodatne odredbe za spremnike HRN EN OGRANIČENJE ŠIRINE PUKOTINA w max X0 XC XD XS Razred izloženosti Nema rizika 1 Suho ili u vodi 2 Vlaga (stalna) 3 Karbonatiza Umjerena vlaga cija 4 (H 2 O,CO 2 ) Vlaženje/sušenje AB i PB s neinjektiranim kabelima KVAZI-STALNA KOMB. DJEL. PB s injektiranim kabelima ČESTA KOMB. DJEL. 0,4 mm 0,2 mm 0,3 mm 0,2 mm + kontrola rastlačenja pri kvazistalnoj komb. djel. kontrola rastlačenja 1 Kloridi koji Umjerena vlaga 2 nisu iz mora Vlaga (stalna) 3 (H 2 O, Cl) Vlaženje/sušenje zahtijevaju se posebne mjere zaštite 1 Bez dodira s vodom 2 Kloridi iz mora U vodi 3 (H 2 O, Cl) Plima/oseka, zapljuskivanje 0,3 mm kontrola rastlačenja Kabel min 25 mm unutar betona u tlaku Kabel min 25 mm unutar betona u tlaku 28
29 Kontrola pukotina bez proračuna širine pukotina Naprezanje u čeliku [MPa] Maksimalni promjer šipke [mm] w k =0,4 mm w k =0,3 mm w k =0,2 mm Kontrola pukotina bez proračuna širine pukotina Naprezanje u čeliku [MPa] Maksimalni razmak šipki [mm] w k =0,4 mm w k =0,3 mm w k =0,2 mm
30 Eksplicitno projektiranje trajnosti (prema ponašanju) Adekvatno u sljedećim slučajevima: životni vijek značajno različit od 50 godina "specijalna" konstrukciji - manja vjerojatnost otkazivanja posebno agresivan / dobro definiran okliš očekuju se visoka kvaliteta izvedbe uvedena je strategija upravljanja i održavanja višeg stupnja bit će izgrađen značajan broj sličnih konstrukcija ili elemenata primijenit će se novi ili različiti materijali Modeli mehanizama degradacije MODELIRANJE KARBONATIZACIJE Napredovanje fronte karbonatizacije tijekom vremena može se procijeniti izrazom: 0,5 d c = Kt K koeficijent karbonatizacije, a ovisi o: efektivnoj difuziji CO 2 u beton okolišu koncentraciji CO 2 u samom betonu K približno 1,0-1,5 mm/god 0,5, ali za beton vrlo loših svojstava i industrijski okoliš može povećati i do 7,0-8,0 mm/god 0,5. 30
31 Modeli mehanizama degradacije MODELIRANJE DJELOVANJA KLORIDA Prodor klorida u beton Fickov zakon difuzije (+ promjena koeficijenta difuzije klorida s vremenom) D c m ( t) = D t ci D ci početni koeficijent difuzije (cm 2 /s), m empirijska konstanta. Koncentracija klorida u betonu na dubini x i u trenutku t bit će: C 0, 5 ( ) ( ) ( 1 m x, t = C 1 erf x / 2 D t ) ( 1 m) s C s koncentracija klorida na površini, erf funkcija pogreške, m empirijska konst. (0,4-0,6) Odrediti vrijeme do početka korozije, uz C crit = 0,4% ci Modeli mehanizama degradacije MODELIRANJE NAPREDOVANJA KOROZIJE promjena promjera armaturne šipke u trenutku t uzrokovana napredovanjem korozije može se procijeniti D = D 0, 023 ti t i D i početni promjer šipke armature (mm) c I c brzina napredovanja korozije (µa/cm 2 ) koja ovisi o vlažnosti i koncentraciji agresivnih tvari, što otežava procjenu napredovanja korozije 31
32 Modeli mehanizama degradacije MODELIRANJE RAZVOJA PUKOTINE analizira se unutarnji pritisak u betonu koji izazivaju produkti korozije. Predviđanje vremena do trenutka raspucavanja, nakon započinjanja korozije armature, određuje se prema sljedećoj jednadžbi: cr 2 c t = W 2k p W c kritična količina produkata korozije koji uzrokuju raspucavanje k P parametar koji uzima u obzir brzinu smanjenja presjeka čelika Granično stanje? Razdoblje inicijacije Razdoblje propagacije Razdoblje izloženosti [godine] Stanje moguće analizirati primjenom monitoringa Dotrajavanje moguće utvrditi nerazornim metodama ispitivanja Granična stanja Depasivizacijačelika za armiranje Raspucavanje Raslojavanje zaštitnog sloja betona Rušenje konstrukcije uslijed gubitka prionjivosti ili smanjenja poprečnog presjeka nosive armature Razdoblje inicijacije Razdoblje propagacije 32

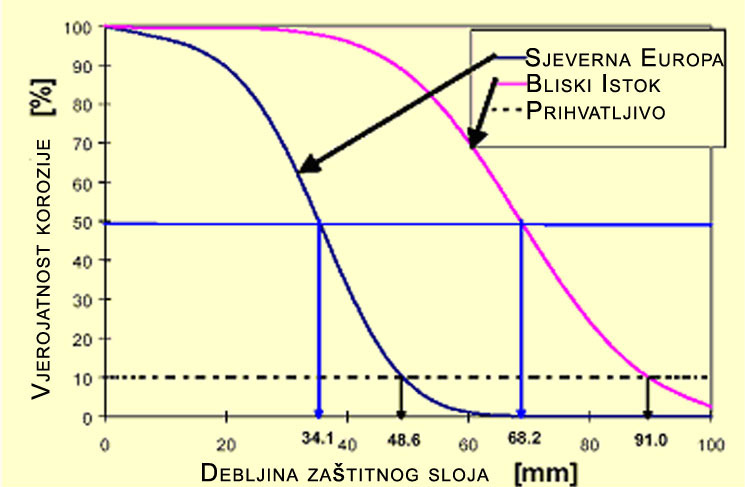

33 Probabilističko predviđanje uporabnog vijeka R (t) S (t) > 0 P [R (t) S (t)] > 0 Probabilističko predviđanje uporabnog vijeka R (t) S (t) > 0 33
34 Održavanje Tehnički propis za betonske konstrukcije (TPBK) Narodne novine, br. 139/09, 14/10, 125/10 i 136/12 ZoG održavanje građevine je izvedba građevinskih i drugih radova na postojećoj građevini radi očuvanja temeljnih zahtjeva za građevinu tijekom njezina trajanja, kojima se ne mijenja usklađenost građevine s lokacijskim uvjetima u skladu s kojima je izgrađena 34
35 ZoG Vlasnik građevine odgovoran je za njezino održavanje. Vlasnik građevine dužan je osigurati održavanje građevine tako da se tijekom njezina trajanja očuvaju temeljni zahtjevi za građevinu te unapređivati ispunjavanje temeljnih zahtjeva za građevinu, energetskih svojstava zgrada i nesmetanog pristupa i kretanja u građevini. U slučaju oštećenja građevine zbog kojeg postoji opasnost za život i zdravlje ljudi, okoliš, prirodu, druge građevine i stvari ili stabilnost tla na okolnom zemljištu, vlasnik građevine dužan je poduzeti hitne mjere za otklanjanje opasnosti i označiti građevinu opasnom do otklanjanja takvog oštećenja. ZoG Održavanje građevine te poslove praćenja stanja građevine, povremene godišnje preglede građevine, izradu pregleda poslova za održavanje i unapređivanje ispunjavanja temeljnih zahtjeva za građevine i druge slične stručne poslove vlasnik građevine, odnosno osoba koja obavlja poslove upravljanja građevinama prema posebnom zakonu mora povjeriti osobama koje ispunjavaju uvjete za obavljanje tih poslova propisane posebnim zakonom. Uvjete za održavanje i unapređivanje ispunjavanja temeljnih zahtjeva za građevinu, energetskih svojstava zgrada i nesmetanog pristupa i kretanja u građevini te način ispunjavanja i dokumentiranja ispunjavanja ovih zahtjeva i svojstava, propisuje ministar pravilnikom. Pitanja održavanja građevina koja nisu uređena ovim Zakonom uređuju se posebnim zakonom. 35
36 ZoG Projekti moraju sadržavati i podatke iz elaborata koji su poslužili kao podloga za njihovu izradu te projektirani vijek uporabe građevine i uvjete za njezino održavanje. TPBK Održavanje mora biti takvo da se tijekom trajanja građevine očuvaju tehnička svojstva i ispunjavaju zahtjevi iz projekta i zahtjevi svih propisa Za konstrukcije izvedene u skladu s ranijim propisima, moraju se očuvati tehnička svojstva, ispunjavanje zahtjeva projekta i propisa u skladu s kojima je izvedena 36
37 TPBK: održavanje Hrvatske norme: HRN ISO Zgrade i druge građevine Planiranje uporabnog vijeka 1. dio Opća načela HRN ISO Zgrade i druge građevine Planiranje uporabnog vijeka 2. dio Postupci predviđanja vijeka uporabe HRN ISO Zgrade i druge građevine Planiranje uporabnog vijeka 3. dio Neovisne ocjene i pregledi svojstava HRN U.M1.046 Ispitivanje mostova pokusnim opterećenjem HRN U.M1.047 Ispitivanje konstrukcija visokogradnje pokusnim opterećenjem i ispitivanje do sloma HRN ISO 4866:1999 Mehaničke vibracije i udari -- Vibracije građevina -- Smjernice za mjerenje vibracija i ocjenjivanje njihova utjecaja na građevine (ISO 4866:1990+Amd 1:1994+Amd 2:1996) HRN EN 13791:2007 Ocjena in-situ tlačne čvrstoće u konstrukcijama i predgotovljenim betonskim dijelovima (EN 13791:2007) HRN EN :2009 Ispitivanje betona u konstrukcijama dio: Izvađeni ispitni uzorci -- Uzimanje, pregled i ispitivanje tlačne čvrstoće (EN :2009) HRN EN :2001 Ispitivanje betona u konstrukcijama dio: Nerazorno ispitivanje -- Određivanje indeksa sklerometra (EN :2001) HRN EN :2005 Ispitivanje betona u konstrukcijama dio: Određivanje sile čupanja (pull-out) (EN :2005) HRN EN :2004 Ispitivanje betona dio: Određivanje brzine ultrazvučnog impulsa (EN :2004) HRN EN :2001 Ispitivanje očvrsloga betona dio: Oblik, dimenzije i drugi zahtjevi za uzorke i kalupe (EN :2000) HRN EN /AC:2005 Ispitivanje očvrsloga betona dio: Oblik, dimenzije i drugi zahtjevi za uzorke i kalupe (EN :2000/AC:2004) HRN EN :2009 Ispitivanje očvrsnuloga betona dio: Tlačna čvrstoća ispitnih uzoraka (EN :2009)«ODRŽAVANJE BETONSKIH KONSTRUKCIJA Vrlo široko područje: pregledi / dijagnostika stanja / ocjena stanja i nosivosti radovi redovitog održavanja / popravci / sanacije planiranje / gospodarenje / odlučivanje Tehnički propis za betonske konstrukcije Redoviti pregledi, u razmacima i na način određen projektom i u skladu s propisima Izvanredne preglede Izvođenje radova za zadržavanje ili povratak konstrukcije u stanje određeno projektom i u skladu s propisima 37
38 TPBK PREGLEDI KONSTRUKCIJA REDOVITI IZVANREDNI Predviđeno projektom: Vremenski razmaci Način provedbe Nakon izvanrednog događaja Po zahtjevu inspekcije Pregled mora obuhvaćati barem VIZUALNI PREGLED Utvrđivanje položaja i veličine napuklina i pukotina Utvrđivanje drugih oštećenja bitnih za očuvanje mehaničke otpornosti i stabilnosti UTVRĐIVANJE STANJA ZAŠTITNOG SLOJA Za konstrukcije u jako i umjereno agresivnom okolišu UTVRĐIVANJE PROGIBA GLAVNIH NOSIVIH ELEMENATA Za slučaj osnovnog djelovanja Ako se na temelju vizualnog pregleda pojavi sumnja 38
39 Minimalni razmaci redovitih pregleda Za zgrade javne i stambene namjene: 10 godina Za mostove: 2 godine Za industrijske, prometne, infrastrukturne i druge građevine koje nisu uključene u prve dvije kategorije: 5 godina Dokumentiranje aktivnosti održavanja izvješćima o pregledima i ispitivanjima betonske konstrukcije zapisima o radovima održavanja na drugi prikladan način Projekt održavanja (servisna knjižica) građevine Baza podataka u sustavu gospodarenja 39
40 Zaštita i popravci HRN EN 1504 Dio 1 do 10 Proizvodi i sustavi za zaštitu i popravak betonskih konstrukcija -- Definicije, zahtjevi, kontrola kvalitete i vrednovanje sukladnosti HRN EN : Proizvodi i sustavi za zaštitu i popravak betonskih konstrukcija Definicije, zahtjevi, kontrola kvalitete i vrednovanje sukladnosti dio 9: Opća načela za uporabu proizvoda i sustava XVI. tečaj Stručnog usavršavanja TVZ-a TRAJNOST BETONSKIH KONSTRUKCIJA Jelena Bleiziffer 40
