1 Napredne komunikacione tehnologije MOBILNE RADIO-KOMUNIKACIJE FUNKCIONALNI SISTEMI RADIO-VEZA Predavač: Dipl. inž. Miodrag Pašćan

2 FUNKCIONALNI SISTEMI RADIO-VEZA Radio-komunikacioni sistemi namenjeni delatnostima koje jedino tako mogu efikasno da se obavljaju. Ostale delatnosti se upućuju na javne sisteme. Osobine i karakteristike: Opseg radio-kanala: MHz (4m) MHz (2m) MHz (0.7m) Širina kanala: 25, 12.5 ili 6.25 khz, Vertikalna polarizacija EM talasa, Analogna fazna (PM) ili frekvencijska (FM) modulacija sa ograničenjem maksimalne devijacije, 8

3 FUNKCIONALNI SISTEMI RADIO-VEZA Govorni signali prenose se u analognom obliku, Podaci se prenose u modulisanom obliku oštro ograničenog spektra (0.3-3 khz), Koriste monokanalni radio-uređaji sa mogućnošću promene frekvencije radnog kanala, Manuelna promena frekvencije i aktiviranje predajnika radio-uređaja, Moguće su napredne kontrolne i signalizacione funkcije (osim funkcija karakterističnih za tzv. TRANKING i javne mobilne telefonske sisteme). 9

4 PRINCIPI IZGRADNJE I KORIŠĆENJA Principi izgradnje sistema: Grade za prenos poruka iz delatnosti korisnika, Obaveza izrade projektno-tehničke dokumentacije, Obaveza revizije projektno - tehničke dokumentacije, Tehnička rešenja sa min. zonama servisa i ometanja, Obaveza obezbeđenja dozvola za gradnju i dozvola za radio-uređaje koji se koriste u mreži, Obaveza obavljanja tehničkog pregleda izgrađenog sistema, Sistem se može koristiti samo za prenos poruka iz okvira delatnosti ili poruke o opasnosti, 10

5 PRINCIPI IZGRADNJE I KORIŠĆENJA Sistem se mora održavati uispravnomiradnom stanju, i ne sme ometati druge korisnike spektra. Za ključnu infrastrukturu sistema mora se obezbediti rezervno napajanje energijom, Radio kanali se dodeljuju u zavisnosti od vrste delatnosti korisnika, potreba korisnika i u skladu sa propisima o korišćenju radio-frekvencijskog spektra, Broj dodeljenih kanala mora biti minimalan, ali koji zadovoljava potrebe korisnika u skladu sa rešenjima iz projektno - tehničke dokumentacije. 11

6 UREĐAJI U FUNKCIONALNIM SISTEMIMA Fiksne radio-stanice: Dupleksni i semidupleksni repetitori, Monokanalni linkovi, Bazne dupleksne / semidupleksne stanice, Centralne semidupleksne/simpleksne stanice, Periferne (dupleksne) semidupleksne / simpleksne stanice. Mobilne radio-stanice Radio-uređaji, (dupleksni), semidupleksni ili simpleksni, koji se ugrađuju u sve vrste kopnenih prevoznih i transportnih sredstava i pokretnih radnih mašina. Prenosne i ručne radio-stanice Radio-uređaji (S/D ili Sx), izvedeni tako da se u jednom kompaktnom sklopu nalaze svi elementi neophodni za održavanje komunikacije sa korespodentima: primopredajnik, mikrofon, zvučnik, Rx/Tx taster, selektor kanala, akumulatorska baterija i antena. 12

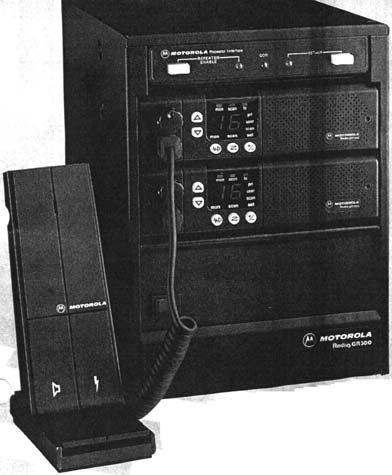

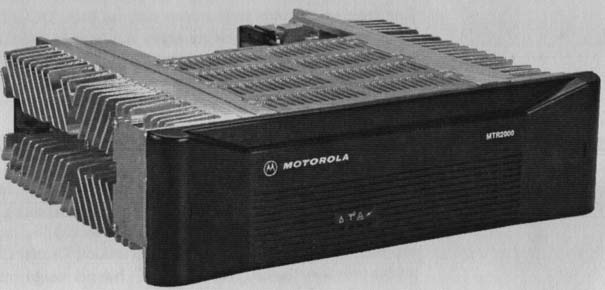

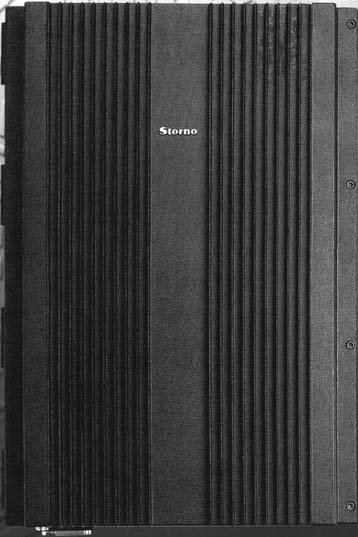

7 FIKSNE RADIO-STANICE Primopredajnici 13

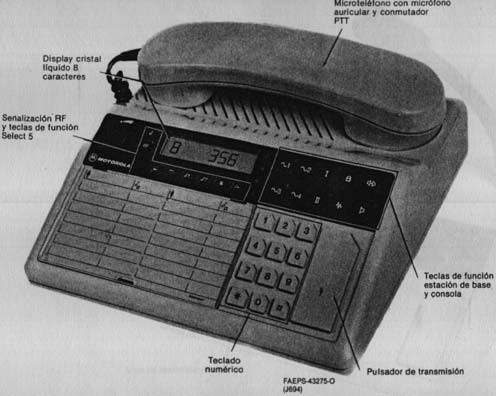

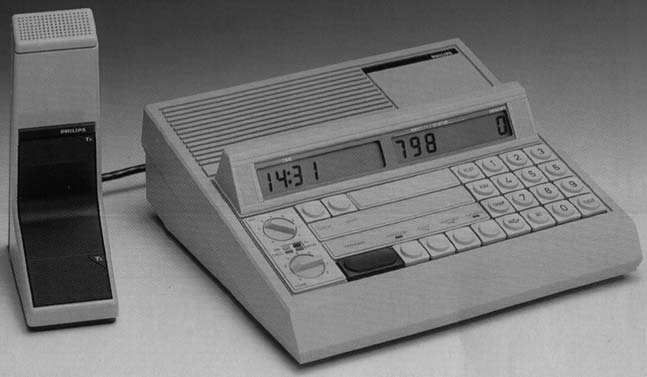

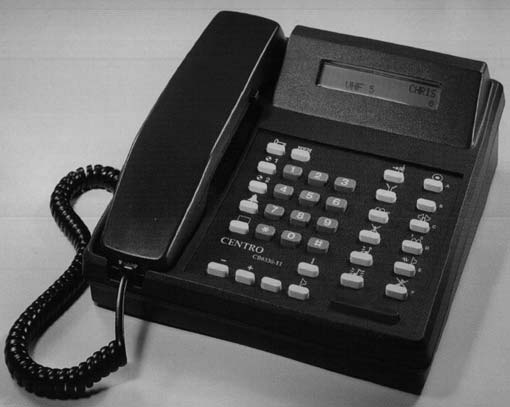

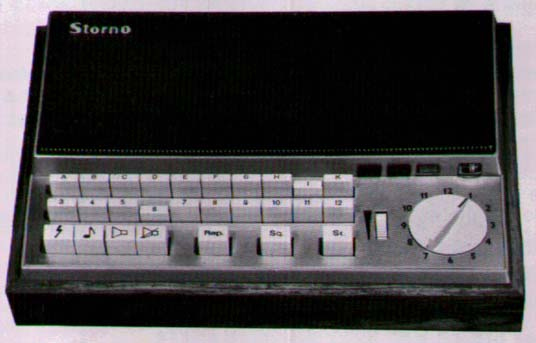

8 FIKSNE RADIO-STANICE Kontrolne konzole 14

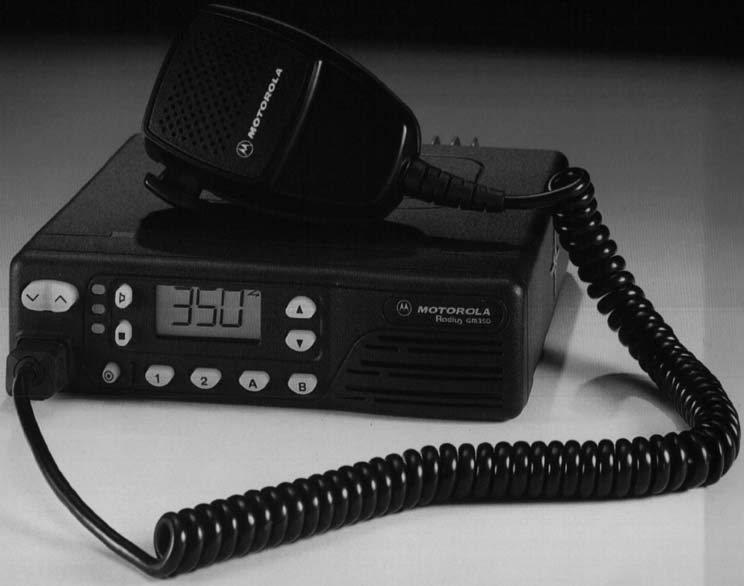

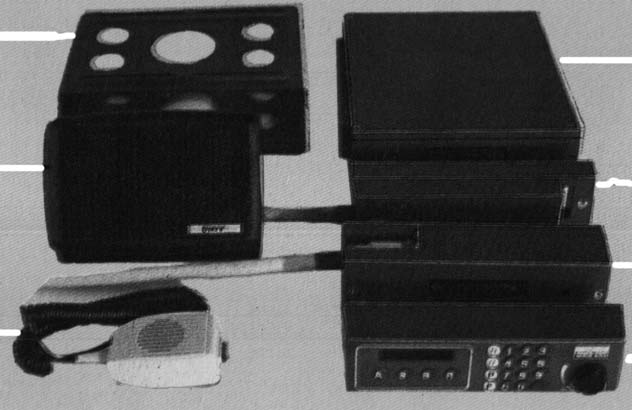

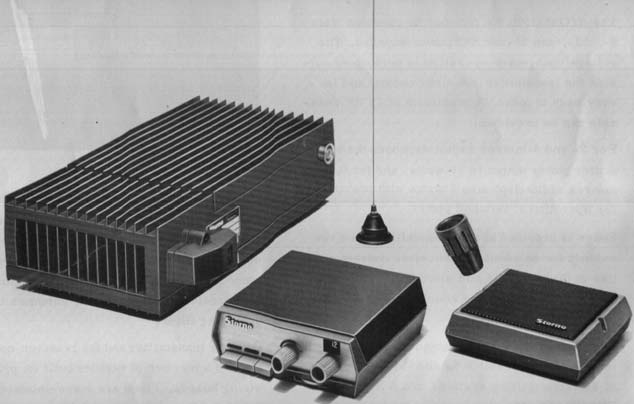

9 MOBILNE RADIO-STANICE Mobilni radio-uređaji 15

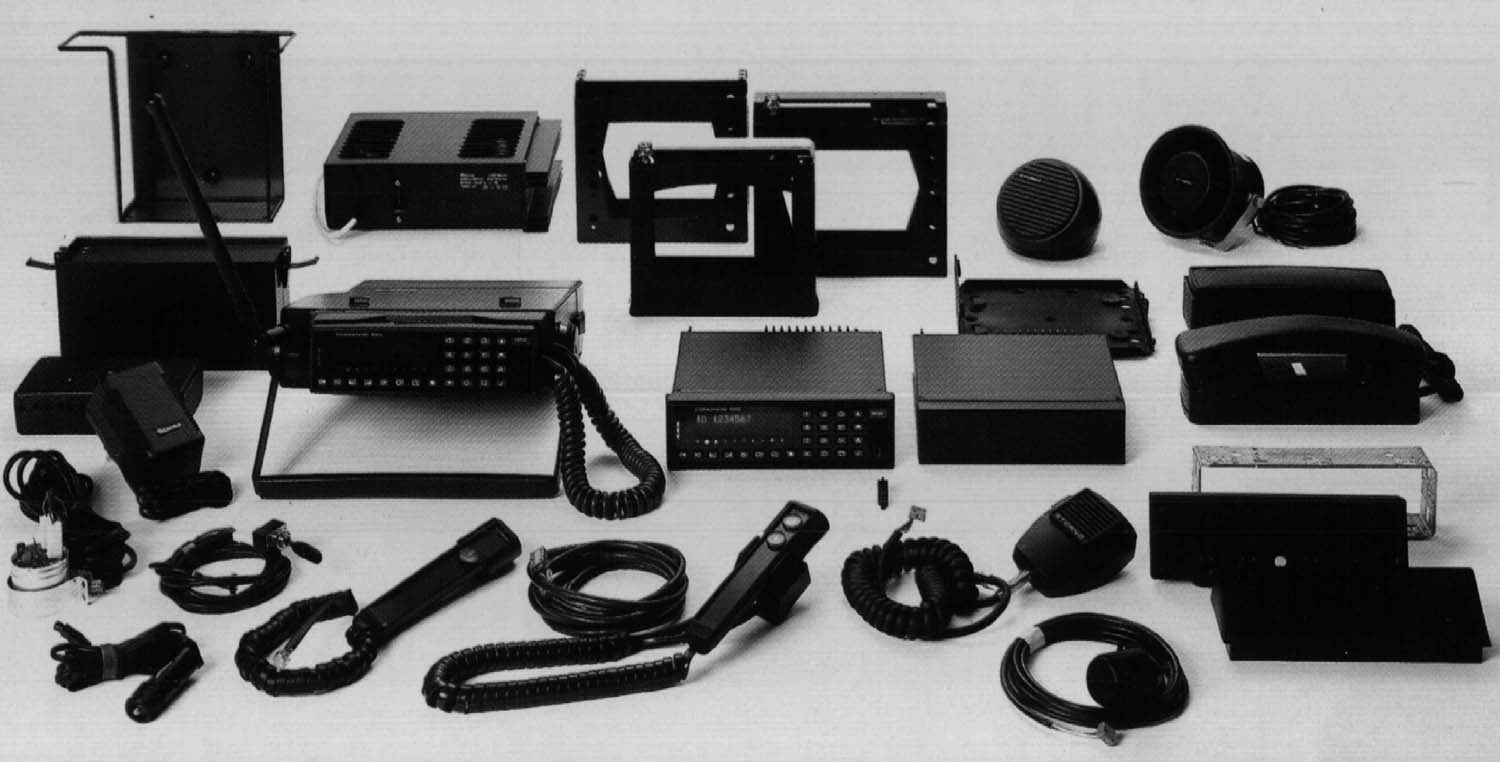

10 MOBILNE RADIO-STANICE Dodaci za mobilne radio-uređaje 16

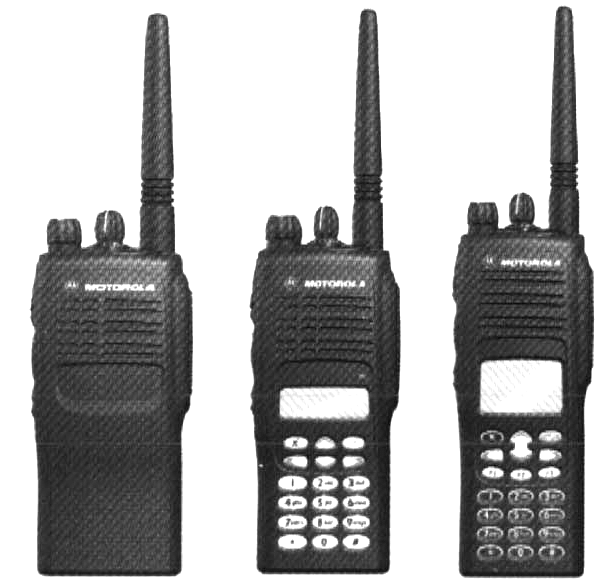

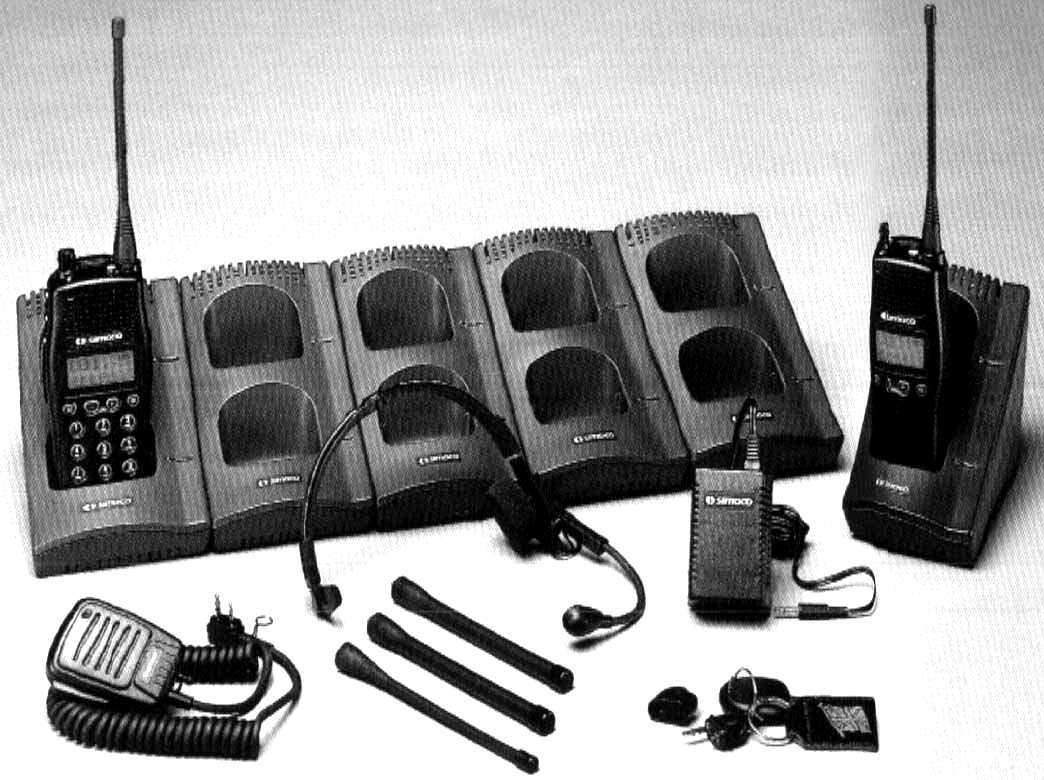

11 PRENOSNE RADIO-STANICE Izgled ručnih radio-uređaja i pribora 17

12 OSNOVNE KOMPONENTE RADIO-STANICA Svaka radio-stanica sastoji se od tri osnovna dela: Radio-primopredajnik Predajnik Prijemnik Sklop za obradu NF signala Komandna konzola (SEL, TF) Antenska instalacija Antene Sklop za vezu Rx/Tx sa antenom Sklop za upravljanje Rx/Tx Sklop za interno napajanje MTK (mikrotelefonska kombinacija) Antenski kablovi Antenski konektori Uređaji za napajanje energijom Primarni izvori energije Stabilizovani ispravljači [220(110) VAC 12 (24/48) VDC] DC/DC konvertori [12(24/110) VDC 12 (24) VDC ] hemijski izvori električne energije Solarni izvori električne energije Uređaji za rezervno napajanje Akumulatori (Pb, NiCd) Invertori UPS uređaji Dizel-električni agregati 18

13 Opšta blok-šema primopredajnika

14 Principi funkcionisanja radio sistema

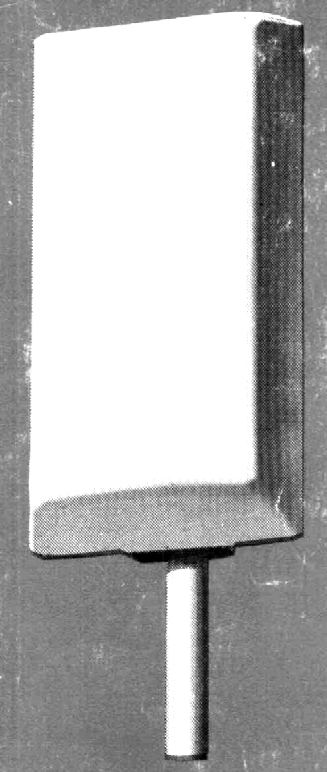

15 KOMPONENTE RADIO-STANICA Izgled antena fiksnih radio-stanica 21

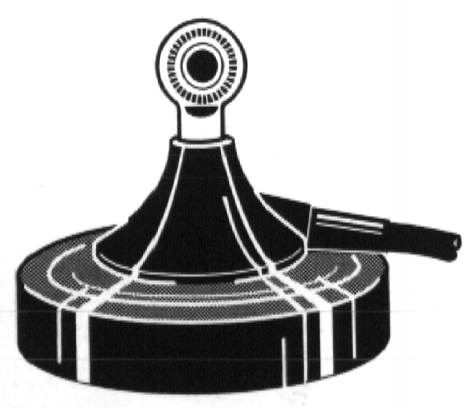

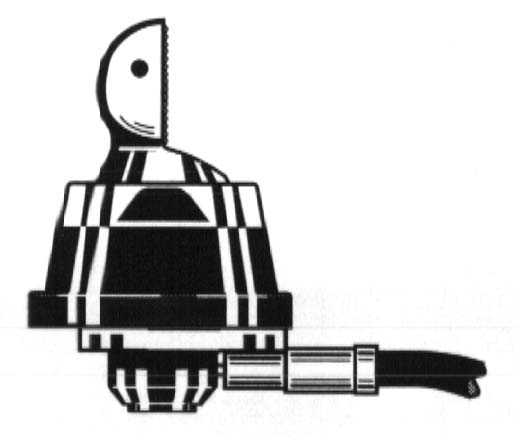

16 KOMPONENTE RADIO-STANICA Izgled antena mobilnih radio-stanica 22

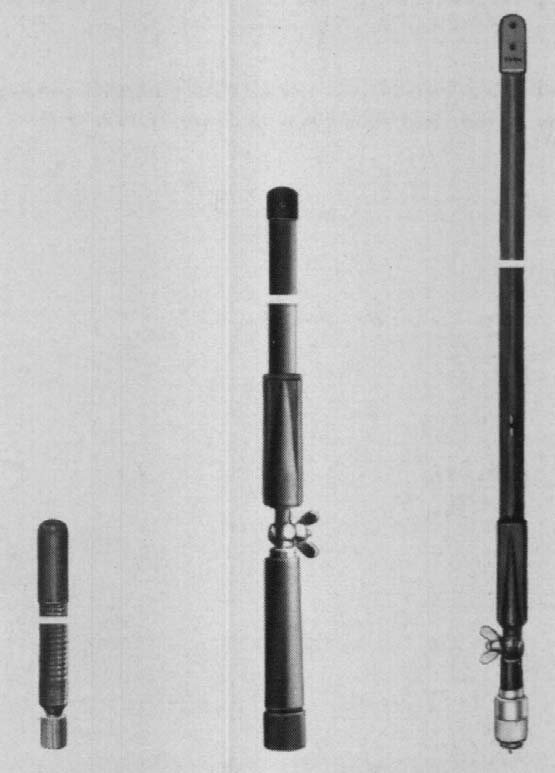

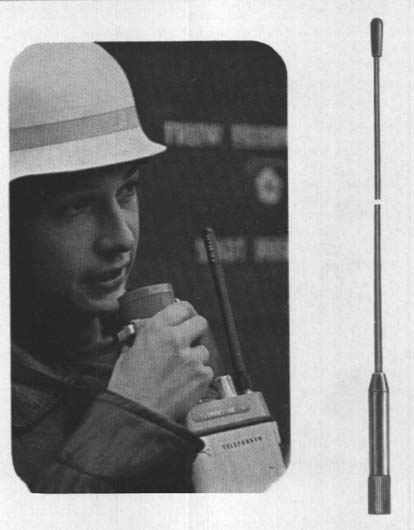

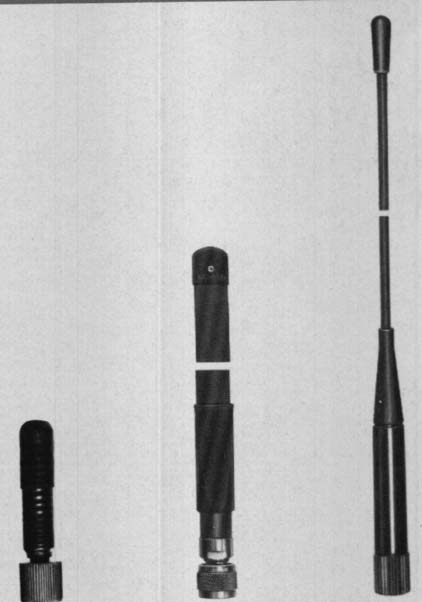

17 KOMPONENTE RADIO-STANICA Izgled antena prenosnih radio-stanica 23

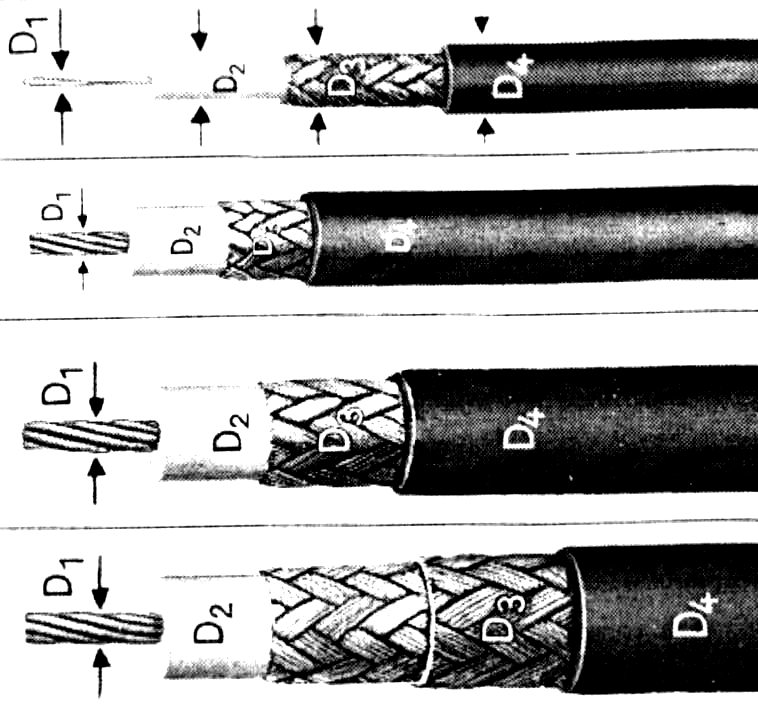

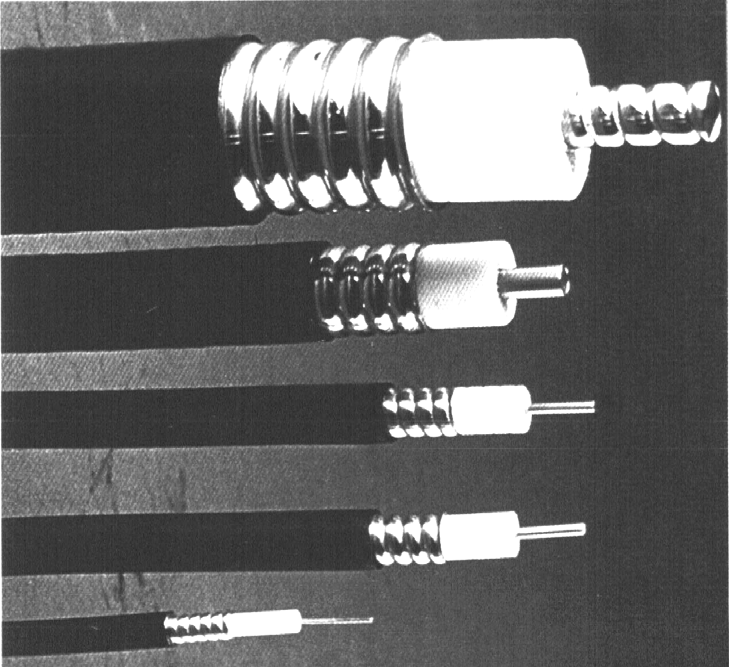

18 KOMPONENTE RADIO-STANICA Neki tipovi antenskih kablova 24

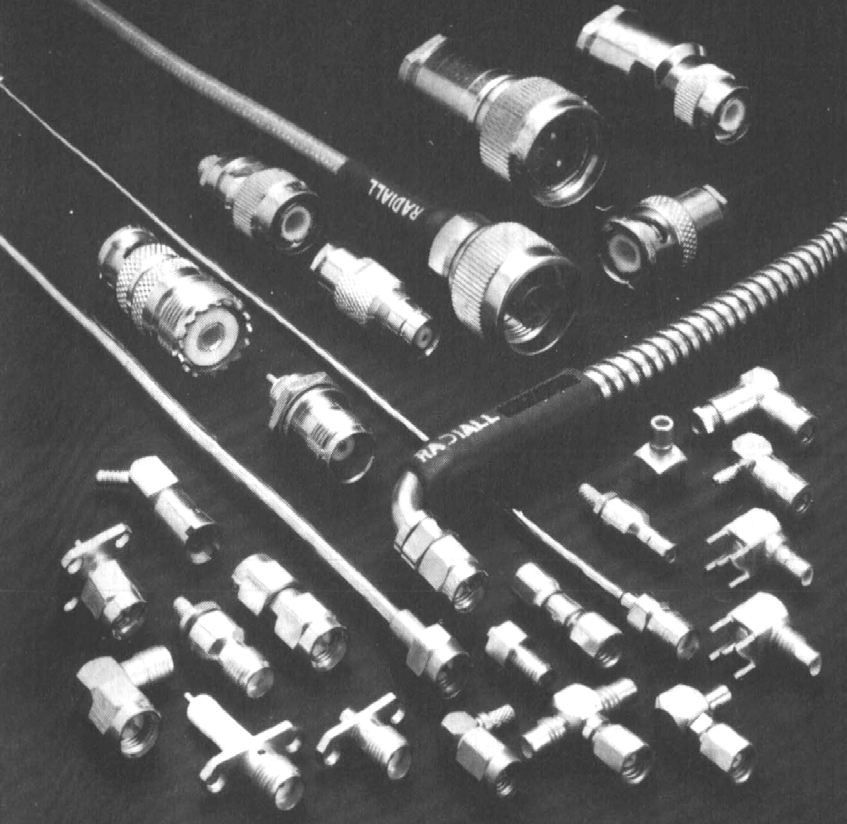

19 KOMPONENTE RADIO-STANICA Najčešće korišćeni tipovi antenskih konektora 25

20 KONFIGURACIJE RADIO-MREŽA Postoji velika raznovrsnost konfiguracija i načina upotrebe opreme u funkcionalnim radio-mrežama. Ove raznovrsnosti mogu se klasifikovati tako da se definišu tipovi funkcionalnih radio-mreža: Jednofrekventne simpleksne Dvofrekventne simpleksne Semidupleksne Semidupleksne repetitorske Dupleksne Dupleksne repetitorske Monokanalne linkovske veze Složene klasične monokanalne 26

21 Jednofrekventna simpleksna mreža

22 Dvofrekventna simpleksna mreža

23 Semidupleksna mreža

24 Repetitorska semidupleksna mreža

25 Dupleksna mreža

26 Repetitorska dupleksna mreža

27 Primer složenijeg radio sistema

28 NAČINI RADA U RADIO-MREŽAMA Funkcionalne radio-mreže mogu da rade na različite načine u skladu sa: Tehnološkim potrebama korisnika, Mogućnostima opreme, Raspoloživim radnim kanalima, Brojem učesnika, Veličinom mreže, Očekivanim saobraćajem,... Svaka mreža je slučaj za sebe, ali ih je moguće klasifikovati na sledeći način: Mreže sa otvorenim pozivom, Mreže sa selektivnim pozivanjem, Složene mreže sa specijalnim funkcijama, Mreže za prenos podataka. 34

29 ZAKONSKA I TEHNIČKA REGULATIVA Oblast radio-veza je detaljno i precizno normativno regulisana zakonima, standardima, tehničkim propisima i preporukama. Najvažniji propisi su sledeći: Zakon o izgradnji objekata (Republički zakon), Zakoni o sistemima veza (Savezni i Republički zakon), Pravilnici o tehničkim uslovima za korišćenje radio-uređaja (vrste emisija i različite izvedbe uređaja: Fx, Mo, Pr), JUS standardi (frekvencijski opsezi i k-ke R.U., metode ispitivanja i merenja na radio - uređajima, antenama i antenskim kablovima), CCIR, odnosno, ITU-R preporuke, ETSI preporuke. 35

30 REALIZACIJA SISTEMA VEZA Realizacija sistema mora da se odvija po sledećem redosledu: Plan razvoja sistema veza (srednje i kratkoročni plan korisnika), Investicioni program (budućeg funkcionalnog sistema), Projektna dokumentacija, (studije TK potreba, idejni projekat, glavni prj., montažni prj. sistema veza) Saglasnosti i mišljenja, (granskog udruženja ili nadležne organizacije za određenu delatnost) Saglasnost Republičkog Ministarstva saobraćaja i veza Dozvole za radio - stanice Saveznog Ministarstva Telekomunikacija, Ugovaranje i nabavka radio - uređaja i opreme, Dozvola za građenje sistema (Republičko Ministarstvo saobraćaja i veza, na osnovu projektne dokumentacije i dozvola za radio stanice) 36

31 REALIZACIJA SISTEMA VEZA Izgradnja funkcionalnog sistema, Dokumentacija izvedenog stanja, Tehnički pregled izgrađenog sistema, Puštanje sistema u rad, Korišćenje funkcionalnog sistema, (obuka korisnika, održavanje, interni nadzor nad pravilnom upotrebom sistema), Eksterni inspekcijski nadzor sistema. 37

32 ODRŽAVANJE SISTEMA VEZA Organizacija održavanja sistema veza može biti uz: Maksimalno korišćenje tehničke podrške i servisa proizvođača (i/ili specijalizovane servisne organizacije) Organizovanje sopstvene službe održavanja, (oslonac na isporučioca kod obuke servisera i nabavke rezervnih delova, servisne opreme i dokumentacije) 38

33 TEHNIČKE KARAKTERISTIKE RADIO - UREĐAJA G eneralna specifikacija Fiksne RS (B, Rp) Mobilne R S R u~ne RS Frekvencijski o pseg [M Hz] Stabilnost frekvencije [ppm ] ± 2 (12.5 khz) ± 2.5 (20/25 kh z) ± 2 (12.5 kh z) ± 5 (20/25 kh z) ± 2 (12.5 kh z) ± 5 (20/25 kh z) Temperaturni opseg [ 0 C ] -20 do do do +50 Broj kanala 2(1) 128(6) 2 200(100/16) 1 100(8/16) R azmak kanala [kh z] 25(20) / 12.5 / (20) / 12.5 / (20) /12.5 / 6.25 N a~in rada D x /SD / Sx D x / SD / Sx SD / Sx Tip modulacije FM / PM FM / PM FM / PM M T B F [h ] > >8 000 >6 000 N apajanje [V ] AC 220 D C 12(13.2) / 24 / 48 DC (D C 12 / 24 / 48 / 110) Specifikacija Tx Izlazna snaga [W ] 1 50(100) 1 25(12.5) (5) M aks. de vijacija [kh z] 5 / 4 / 2.5 / / 4 / 2.5 / / 4 / 2.5 /1.25 Slabljenje produkata inte rm o d ulacije [db] > 75 > 70(65) > 65 Spo redna zra~enja [μw ] < 0.25 < 0.5 < 1 A udio izo bli~e nje [% ] < 2.5 < 5 < 5 Snaga u sus. kanalu [db] < -75 < -70 < -65 Odnos S/N m o d. sig. [db] > 45 > 40 > 40 (35) Specifikacija R x O se tljivo st [μv pd] (za 12 db SINA D ) [ irina opsega [M Hz] (28) 2 20 (28) Se le ktivno st [db] Slabljenje intrem od. [db] > 80 (85) > 75 (70) > 70 (65) A udio izobli~enje N F [% ] < 2.5 < 5 < 5 A udio izlazna snaga [W ] 1 (10)
