1 godište 21. broj 1 (146) časopis Hrvatskoga radioamaterskog saveza CIJENA 25 KN U ovom broju: Antene nekada i danas (3) Antena FD4 dodatak za 160 m Croatian CW Contest rezultati Hrvatski radioamaterski kup rezultati Rezultati UKV natjecanja RSCW algoritam za prepoznavanje telegrafije Rezultati ARG natjecanja Radioamateri na Sajmu mogućnosti Povijest razvoja RA na prostoru ex YU

2 Antikne QSL karte iz privatne kolekcije Dejana Torbarine

3 Uvodnik Nakladnik: HRVATSKI RADIOAMATERSKI SAVEZ Uredništvo i administracija: Dalmatinska 12, p. p. 149 HR ZAGREB Hrvatska/Croatia Telefon (0) Telefax (0) a0hrs@hamradio.hr hrs-hq@hamradio.hr Glavni urednik Zlatko Matičić, 9A2EU, zmaticic@inet.hr Urednički kolegij: Krešimir Kovarik, 9A5K, 9a5k@9a5k.com Ivo Novak, 9A1AA, nivo@inet.hr Mate Botica, 9A4M, 9a4m@hamradio.hr Marko Pernić, 9A8MM, marko.pernic@gmail.com Željko Belaj, 9A2QU, zeljko.belaj@bj.t-com.hr Urednici rubrika: Vijesti iz HRS-a: Krešimir Kovarik, 9A5K KV: Ivo Novak, 9A1AA UKV: Mate Botica, 9A4M DX, Diplome: Zlatko Matičić, 9A2EU Digital: Marko Pernić, 9A8MM ARG: Željko Belaj, 9A2QU Iz zemlje i svijeta: Zlatko Matičić, 9A2EU Lektorica Tihana Nakomčić, 9A6PBT tihana_nakom@yahoo.com Tehnički urednik Romildo Vučetić, 9A4RV romildo.vucetic@inet.hr Poštovani čitatelji! Pred vama je prvi broj iz godine. Nekako smo popunili časopis u samo dva mjeseca od izlaska prošlog broja. Unatoč teškoj krizi, dobili smo nekoliko novih suradnika i u ovom broju imamo više zanimljivih članaka iz raznih područja djelatnosti. Slijede neke od tema. U rubrici elektronika nastavljamo sa serijom članaka Antene nekada i danas, a tu je i GP antena za 40/80 metarske opsege, Dodatak za 160 metara za multiband antenu FD4, Elting MS-S za 2 metra kao i Niskopropusni KV filtar. U KV rubrici možete naći rezultate Croatian CW Contesta i Hrvatskoga radioamaterskog kupa, kao i rezultate nekih stranih natjecanja. U UKV rubrici donosimo rezultate Alpe Adria natjecanja od prošle godine i pozivnicu za ovogodišnje natjecanje. U rubrici QSL i DX možete pročitati sve o novom programu diploma 9A COTA. ARG rubrika se bavi do sada održanim natjecanjima, a u rubrici Iz zemlje i svijeta donosimo niz zanimljivosti. Posebna zanimljivost ovog broja je članak o Šimi i Mladenu Torbarini, pionirima radioamaterstva u nas od do godine. I dalje vrijedi podsjetnik pri dnu ove stranice za sve sadašnje i buduće suradnike. Ugodno čitanje i prelistavanje želi vam NAKNADE SURADNICIMA Zlatko Matičić, 9A2EU, glavni urednik Vrsta priloga Naknada po kartici (kn) bruto Autorski stručni tekstovi, gradnje i radovi 80,00 Autorske reporaže 50,00 Autorska izvješća o radu HRS-a, tekstovi menadžera i voditelja stručnih tijela 50,00 Vijesti s područja primjenjene elektronike i sl. 50,00 Analiza natjecanja 45,00 Opis strukovnih organizacija, diploma, informacije o radu udruga HRS-a 45,00 Predstavljanje rezultata natjecanja 30,00 UPUTE SURADNICIMA Priloge slati u elektroničkom zapisu (.odt,.doc,.rtf,.txt), iznimno crteže i sheme na papiru. Pisati u Wordu, Arial font 10, lijeva orijentacija. Formule pisati u programu za pisanje formula uz objašnjenje znakova i kratica. Slike, sheme i crteže ne unositi u tekst i slati odvojeno, ali naznačiti gdje spadaju u tekst. Priloge uz tekst obavezno numerirati i napisati popratni tekst (legendu). Tablice kreirati u Wordu, a crteže u CorelDraw. Fotografije slati odvojeno u *.jpg ili *.tif formatu uz cca 300 dpi. Obavezno navesti sve izvore za tekst i priloge. Tiskane pločice slati u elektronskom formatu uz obaveznu naznaku izmjera ili kopirane bez savijanja papira. Ako rad sadrži više od tri dokumenta slati ih u zajedničkoj mapi. Obavezno navesti ime i prezime autora, adresu i sve kontakt telefone i e-adrese te žiro račun. Priloge slati na CD-u ili elektroničkom poštom na adresu HRS-a (RADIOHRS@hamradio.hr) s naznakom Za Radio HRS. Časopis izlazi svaka tri mjeseca 4 broja u godini. Rukopisi i ilustracije se ne vraćaju. Sva prava pridržava copyright by Hrvatski radioamaterski savez Časopis je ubilježen u Ministarstvu kulture Republike Hrvatske 19. ožujka god, pod brojem / Priprema za tisak: Infogr@f, Vela Luka, info.graf@inet.hr Tisak: Printera grupa d.o.o., Dr. F. Tuđmana 14/A, Sveta Nedelja Naklada: primjeraka Poštarina plaćena u Pošti Zagreb. Godišnja pretplata s članarinom HRS-a (za starije od 21. god.): 150 kuna Cijena pojedinog primjerka: 25 kuna Godišnja pretplata (bez članarine HRS-a): 120 kuna Cijena pojedinog primjerka za inozemstvo: 35 kuna Godišnja pretplata za inozemstvo: 180 kuna Prosječna naklada primjeraka Prihod ostvaren prodajom u godini 0,00 kuna Prihod ostvaren na tržištu oglašavanja u godini ,52 kuna Pretplata u kunama uplaćuje se u korist žiro-računa: Hrvatski radioamaterski savez, Zagreb ; poziv na broj 12 + JMBG uplatitelja. Devizna pretplata uplaćuje se u korist multivalutnog računa HRS-a kod ZAGREBAČKA BANKA d.d., Paromlinska 2, Zagreb SWIFT: ZABAHR2X (svrha doznake: Pretplata na Radio-HRS) IBAN: HR Tijela upravljanja HRS-a (mandat: ) Predsjednik HRS-a: Zdenko Blažičević, 9A2HI Dopredsjednik HRS-a: Krešimir Kovarik, 9A5K Tajnica HRS-a: Marina Sirovica, 9A3AYM Administrativna tajnica: Ljiljana Božak, 9A5BL Članovi Izvršnog odbora HRS-a: Stjepan Đurin Mark, 9A8A Rolando Milin, 9A3MR Mate Botica, 9A4M Marijan Kucelin, 9A2RD Marijan Rečić, 9A2C Nadzorni odbor HRS-a: Dubavko Rogale, 9A9DR Željko Vida, 9A3ZV Zvonko Horvat, 9A3TR RADIO HRS

4 Sadržaj 5 38 Dok odvažni dečko ozbiljno kuca, curice strpljivo čekaju svoj red Antena nekada i danas (3) 11 GP antena EVA-DX 40/80 13 Antena FD4 dodatak za 160 m 14 Elting MS-S za 2 metra 17 Niskopropusni KV filtar 19 Rezultati KV natjecanja 19 Croatian CW Contest Zlatko Kunst, 9A2EA Silent key 21 Recesijska aktivnost 22 CQ WW DX CW Rekordi 9A postaja u CQ WW WPX CW 24 CQ WW DX RTTY A KV Super Kup stanje nakon 2. perioda 25 Međunarodna KV natjecanja Rezultati 9A postaja 27 Najava natjecanja RSGB IOTA Natjecateljski računalni program DXLog 28 Kalendar KV natjecanja 29 Alpe Adria UHF Field Day Sicilia bronca za 9A1V! 31 Alpe Adria VHF Alpe Adria VHF pozivnica 33 RSCW algoritam za prepoznavanje telegrafije 35 DIG trofeji i plakete Diploma Maritime Mobile Radio Wave bridges 36 9A COTA 37 9A COTA diploma pravila 38 Bilogorski ARG festival 40 ARG Zagreb Održan seminar za SportIdent i FjwW 43 Radioamateri na Sajmu mogućnosti 44 Nastavljena suradnja s Geoparkom Papuk 46 Povijest razvoja radioamaterizma na prostoru bivše Jugoslavije 50 Biografija Šime i Mladena Torbarine RADIO HRS

5 Elektronika, teorija, gradnje Piše: Dr. sc. Zvonimir Jakobović, 9A2RQ Antena nekada i danas (3) USMJERENE SLOŽENE RADIOAMATERSKE ANTENE Skupine dipola Par ili više parova poluvalnih dipola slažu se u skupine radi povećanja usmjeravanja, a time i dobitka. Dipoli se mogu nizati u crti, u okomitoj ili u vodoravnoj ravnini, a takve se skupine mogu slagati i na katove. Lijeno H (engl. lazy H) slog je od četiriju poluvalnih dipola, od kojih po dva u istoj crti čine punovalni otvoreni dipol, paralelan drugom takvom dipolu, udaljenom (3 6) λ/8. Antena je šaljivo nazvana lijenim H, zbog oblika sličnoga na bok položenom slovu H. Punovalni su dipoli međusobno spojeni u točkama napajanja paralelnim dvovodom. Antena se napaja simetrično, na sredini spojnoga dvovoda ili na jednom od dipola, ali tada spojni dvovod mora biti zakrenut da se postigne istofazno napajanje. Antena je simetrična i visoke impedancije pa ju valja napajati simetrično preko transformatora λ/4, ili koaksijalnim kabelom 50 Ω preko prikladnoga baluna. Dobitak je lijenoga H prema poluvalnom dipolu procijenjen na 4,3 6,7 db, ovisno o razmaku dipola i načinu napajanja. Dobitak je najveći pri razmaku dipola od 5 λ/8. Slika 23. Antena lijeno H, a) napajano u sredini, i b) napajano na kraju spojnoga dvovoda Lijeno H se postavlja u okomitoj ravnini, a najveće je zračenje u oba smjera na pravcu okomitom na ravninu antene. Antena se izrađuje obično za niža KV područja, u stačnom položaju, dakle uz stalno usmjerenje. Potrebno joj je dosta prostora za postavljanje i slobodan prostor oko nje. Ipak je zbog jednostavnosti izradbe, dobre usmjerenosti i velikoga dobitka lijeno H bila nekada omiljena radioamaterska antena. Yagi-Udina antena, razgovorno jagica (engl. Yagi-Uda antenna) niz je paralelnih poluvalnih dipola u jednoj ravnini koji usmjereno zrače, i obratno, pojačavaju pri primanju. Izumili su ju godine profesor Hidetsugu Yagi ( ) i njegov suradnik Shintaro Uda ( ) na japanskom Tohoku carskom sveučilištu. Novu je antenu Yagi patentirao te godine u Japanu i u SAD-u. Potom su antenu zajednički razvijali i objavljivali rezultate u SAD-u, pa je Yagi tražio da se antena naziva po njima obojici. Zato je nepravedno nazivati ju samo Yagijevom antenom. Antena se sastoji od napajanoga poluvalnog dipola, uz koji su na udaljenosti od oko 0,1 λ nalaze tzv. parazitni dipoli bez izravnoga napajanja. Pojednostavljeno opisano, malo dulji parazitni dipol, tzv. reflektor, vraća zračenje osnovnoga zračila, a malo kraći dipol, tzv. direktor pojačava zračenje u istom smjeru. Antena se obično sastoji od jednoga zračila, jednoga reflektora i nekoliko direktora. Impedancija je ovisna o izvedbi zračila, kao jednostrukoga dipola (70 Ω) ili kao savijenoga dipola (300 Ω). Usmjeravanje i dobitak ovise o broju primijenjenih direktora. Dobitak je Yagi-Udine antene s jednim direktorom ~ 7 db (tj. 5 puta pojačan signal), a s jedanaest direktora ~ 14 db (25 puta pojačan signal), što je vrlo dojmljivo! Slika 24. Yagi-Udina antena Yagi-Udine antene su desetljećima bile antene s najboljim usmjeravanjem i najvećim dobitcima, stoga su gotovo jedine antene na ultrakratkovalnim područjima u širokom rasponu primjene, od prijamnih do odašiljačkih radijskih i televizijskih antena. Tek su ih posljednja tri desetljeća u nekim primjenama zamijenile logaritamskoperiodične antene. Radioamateri su Yagi-Udinu antenu počeli masovno upotrebljavati 1950-ih godina kada su počeli raditi na UKV-područjima, a ubrzo su ju primijenili i na višim kratkovalnim područjima. Kako je ona desetljećima bila najusmjerenija antena nazivali su ju općenitim nazivom bim-antena RADIO HRS

6 Elektronika, Vijesti iz HRS-a teorija, gradnje objavljeno niz konstrukcija W8JK-antene za više amaterskih kratkovalnih područja, npr. za 20-, 17-, 15-, 12- i 10-metarsko područje, te za 6-metarsko UKV područje. Slika 25. Nekoliko načina napajanja zračila Yagi-Udine antene koaksijalnim kabelom, a) napajanje jednostavnog poluvalnog dipola izravno bez prilagođenja i simetriranja, b) napajanje preko gama-prilagođivača, c) napajanje preko baluna 1 : 1,2, i d) napajanje zatvorenog dipola preko baluna 1 : 6 (engl. beam-antenna; prema beam, izgovorno bi:m: zraka, snop radiosignala), pa je do danas za nju ostao razgovorni naziv samo bim. Kako su te antene postavljali na stupove koji se mogu zakretati, nazivaju ih i zakretnim bimovima (engl. rotary beam). Broj je direktora kod kratkovalnih Yagi-Udinih antena zbog ovećih izmjera ograničen do najviše tri direktora, dok one za UKV mogu imati i do dvadeset direktora, kada se nazivaju dugačkim jagicama (engl. long yagi). Yagi-Udina antena je izrazito uskopojasna, ali se ugađanjem razmaka direktora može postići pokrivanje unutar radioamaterskih UKV područja sa SWR-om uglavnom manjim od 2 : 1. Radioamateri su od početaka primjene većinom sami izrađivali jagice, a i danas ih izrađuju za posebne namjene. Ipak, na tržištu danas postoje brojne antene za svakodnevnu uporabu. Po načelu Yagi-Udine antene može se po osi nanizati i druge antene, na primjer, okvirne antene ( Kubne antene) ili dipole i logaritamsko periodične antene ( Log-Yagi antena). kao jednostruki ili dvostruki poluvalni dipoli za jedno područje, nerezonantni dipoli za više područja ( Marija maluca-antena) ili skraćeni dipoli za više područja ( T2FD-antena, D2T-antena). W8JK-antena (engl. W8JK-antenne), dvoelementna je antena s protufazno napajanim elementima (sl. 26.), izvedenima kao poluvalni dipoli. Konstruirao ju je američki radioastronom i radioamater dr. sc. John Daniel Kraus, W8JK ( ), i objavio ju u časopisu QST 1/1938. On je izumitelj i drugih tipova antena, među njima i helikoidne antene. W8JK-antena zrači u ravnini dipola u oba smjera na pravcu okomitom na dipole. Kao antena za više područja ima dobitak prema poluvalnom dipolu ~ 3,5 db (na 20-metarskom), ~ 4,5 db (na 15-metarskom) i ~ 5 db (na 10-metarskom području), što izgleda vrlo privlačno! Posljednjih je godina ZL-specijalna antena, ZL-posebna antena (engl. ZL-special antenna) je dvoelementna antena s protufazno napajanim zračilom i reflektorom (sl. 27.), izvedenima kao dvostruki poluvalni dipoli (većinom od 300-omskoga TV dvovoda), međusobno razmaknutim λ/8. Konstruirao ju je godine novozelandski radioamater George C. Murphy, ZL3MH. Antena zrači samo u jednom smjeru, sa srcolikim dijagramom (za razliku od Yagi-Udine antene koja zrači izrazito samo u jednom smjeru). Impedancija je antene ~ Ω, a napaja se paralelnim dvovodom na zračilo, dok se reflektor udaljen λ/8 napaja zakrenutim dvovodom, dugačkim 0,16 λ. Dobit je antene prema poluvalnome dipolu ~ 4 5 db, a omjer naprijed-nazad ~ db. Njezina je inačica HB9CV-antena. ( Logaritamsko-periodične antene) HB9CV-antena (engl. HB9CV-antenna) je dvoelementna antena s protufazno napajanim zračilom i reflektorom (sl. 28.), izvedenima kao nejednako dugi poluvalni dipoli. Konstruirao ju je 1950-ih godina švicarski radioamater Rudolf Baumgartner, HB9CV. Ta je antena inačica ZL-specijalne antene, ali je jednostavnije konstrukcije, te kao i ona zrači samo u jednome smjeru. Napaja se 50-omskim koaksijalnim kabelom preko gama-prilagođivača ili paralelnim dvovodom preko T-prilagođivača, čime se postiže fazni pomak od 225. To nastaje zbog malo kraćeg prednjeg elementa (zračila) i malo duljeg stražnjeg elementa (reflektora). Dobitak je antene prema poluvalnome dipolu ~ 4 5 db, širokopojasna je, s omjerom naprijed nazad većim od 20 db. ( Logaritamsko periodične antene) Za viša KV područja gradi se od žica (nešto debljih, jer su jake struje), razapetih između kvalitetnih poduljih izolatora, USMJERENE ANTENE S DVAMA DIPOLIMA Nakon Yagi-Udinih antena konstruirano je nekoliko usmjerenih antena s dvama elementima u ravninskom nizu. Važna je razlika takvih antena od Yagi-Udinih antena u tome što se napajaju oba elementa. Te se antene međusobno razlikuju po tome zrače li u oba suprotna smjera, tj. naprijed i nazad ( W8JK-antena) ili samo u jednome smjeru ( ZL-specijalna antena i HB9CV-antena). Izvedene su Slika 26. W8JK-antena RADIO HRS

7 Elektronika, teorija, gradnje a za UKV područja gradi se od cijevi. To je izvrsna jednostavna UKV antena, a ako se izvede kao zakretna (oko okomite osi) i preklopna (vodoravno okomito) može se usmjeravati i primjenjivati za vodoravnu (izravne lokalne veze) i okomitu polarizaciju (repetitori). Uz čvrstu izvedbu primjenjiva je kao mobilna antena na vozilima ili plovilima. Slika 27. ZL-specijalna antena Slika 28. HB9CV-antena, napajana koaksijalnim kabelom Marija maluca-antena (engl. Maria maluca-antenna, prema amer. španj. razgovornom, Maria maluca, iz lat. korijena malus: zlo, dakle nešto kao: luckasta djevojka, zločka, vragoljanka; pa bismo ju mi mogli slikovito nazivati vragoljastom antenom), dvoelementna je kompromisna antena za nekoliko područja. Konstruirao ju je god. brazilski radioamater José S. L. V Marinaro, PY2BBP, a bila je popularna 1960-ih godina za 20-, 15- i 10-metarsko područje. Na 20-metarskom radi kao skraćeni dipol, na 15-metarskom kao poluvalni dipol, a na 10-metarskom području kao produženi dipol s direktorom. Izvorno je napajana simetrično dvovodom od 300 Ω, koji bi trebao za navedene izmjere biti duljine 11,7, 18,5 ili 23,55 m. Ta jednostavna antena radi znatno bolje nego što bi se očekivalo, pa joj od tuda i ime. Nakon pedesetak godina vragoljanka je ponovno postala popularna, s time da je malo dorađena kako bi radila na svim današnjim višim kratkovalnim područjima. Njezinu izradbu, rad i svojstva opisao je godine njemački radioamater Helmut Oeller, DC6NY (sl. 29.). Na osuvremenjenoj anteni parazitni element je nešto produljen, pa na 20-, 17- i 15-metarskom području radi kao direktor, a na 12-, 10- i 6-metarskom području radi kao reflektor. Dipol se napaja dvovodom impedancije 450 Ω (što je mnogim današnjim radioamaterima neobično), koji bi trebao biti dugačak najmanje 13,7 m. Iza njega slijedi balun te antenski prilagođivač na izlazu odašiljača. Antena prema Oellerovim mjerenjima ima različite dobitke na različitim područjima, ali sve unutar vrijednosti ~ 6 11,5 db prema poluvalnom dipolu. Doista, iako je to kompromisna antena, prava je vragoljanka! T2FD-antena, TFD-antena, TTFD-antena i W3HH-antena (engl. TFD-antenna, prema terminaded folded dipol: zaključeni savijeni dipol; TTFD-antenna, prema tilted terminated folded dipole: nagnuti zaključeni savijeni dipol) nerezonantna je širokopojasna antena. Razvijena je krajem 1940-ih godina u mornarici SAD-a, a odmah su ju počeli upotrebljavati i radioamateri 1. Slika 29. Marija maluca-antena, osuvremenjena za sva područja od 20- do 6-metarskog. 1 Gil L. Countryman, W1RBK (W3HH), An Experimental All-Band Nondirectional Transmitting Antenna. QST, lipanj 1949, str RADIO HRS

8 Elektronika, Vijesti iz HRS-a teorija, gradnje Njoj slična D2T-antena konstruirana je 50-ak godina poslije. Savijeni dipol je dugačak λ/3, a širok λ/100, gdje je λ najveća valna duljina na kojoj se radi (sl. 30.). Antena ima podjednaka svojstva u rasponu λ do λ/5 pa i više, što znači da se s dvjema takvim antenama može pokriti cijelo kratkovalno područje (npr. 1,5 7,5 MHz i 6 30 MHz). Cijena toga je da je dobitak te antene prema poluvalnom dipolu jednake duljine slabiji za 3 db. Najkritičniji dio antene je završni otpornik. On mora biti čisto radni, dakle neinduktivan, sa što manjim kapacitetom, a potrebna vrijednost jako ovisi o impedanciji dovoda. Uz napajanje dvovodom impedancije 600 Ω potreban je otpornik otpora 650 Ω, uz 450 Ω potreban je otpornik otpora 500 Ω, a uz 300 Ω potreban je otpornik otpora 390 Ω. Antena se može napajati i koaksijalnim kabelom impedancije 50 Ω uz balun 6 : 1 ili 9 : 1, pri čemu treba prilagoditi vrijednosti završnoga otpornika. Za niske vrijednosti impedancije napojnoga voda otpor završnoga otpornika je sve niži i vrlo kritičan, pa bi teorijski za izravno napajanje 50-omskim koaksijalnim kabelom morao biti ~ 5 Ω (uz relativno jake struje). Stoga se za odašiljače s tranzistorima svakako preporuča antenski prilagođivač. Ako antena služi samo za primanje, dovoljna je snaga otpornika 1 W (ugljeni neinduktivni otpornik), ali ako služi i za odašiljanje njegova snaga mora biti najmanje trećina izlazne snage odašiljača (znači uz 100 W na izlazu odašiljača snaga otpornika mora biti najmanje W). T2FD-antena zrači podjednako u svim smjerovima. Često ju postavljaju koso razapetu između samo jednoga antenskoga stupa i tla pod kutom od ~ 30, pa i okomitu na tlo. Iako je to kompromisna antena, zbog svoje je jednostavnosti i širokopojasnosti nekoć bila vrlo omiljena među radioamaterima i u profesionalnim službama. Radioamateri su ju ponovno otkrili prije dvadesetak godina, te ju rado upotrebljavaju, osobito u skučenim prostorima. D2T-antena (engl. D2T-antenna, prema double terminaded dipol: dvostruki zaključeni dipol) dvoelementna je nerezonantna širokopojasna antena, razvijena na zamislima zaključenoga, dakle skraćenoga savijenoga dipola T2FD-antene (sl. 31.). Konstruirana je krajem 1990-ih godina u talijanskoj tvrtci Giovannini Elettromeccanica pokraj Firence u kojoj se i proizvodi. Izvedbom sliči ZL-specijalnoj anteni, ali radi na drugačijem načelu (sl. 32.). Antenom, kojoj su elementi dugi 6 m, a razmaknuti 2 m, pokriva se široki pojas od čak 1,5 200 MHz. Jedan je dipol napajan 50-omskim koaksijalnim kabelom (preporučeno duljine Slika 30. T2FD-antena; preporučljivo ju je pri napajanju koaksijalnim kabelom spojiti preko baluna najmanje 60 m) preko baluna 1 : 16, a drugi, završen neinduktivnim otpornikom od 820 Ω, zakrenutim dvovodom. Ta dosta neobična antena zrači na nižim područjima (f < 10 MHz) umjereno usmjereno u smjeru iz dipola s balunom, a na višim područjima (f > 10 MHz) izrazitije u smjeru iz dipola sa završnim otpornikom. Pri tome je omjer naprijed nazad na raznim područjima različit, reda je vrijednosti 3 18 db. Dobitak je jako ovisan o frekvenciji, na 20-metarskom području je samo 0,3 db, ali je na 10-metarskom već 1,7 db prema poluvalnom dipolu. Iako je to kompromisna antena, zbog njezine širokojasnosti, jednostavnoga napajanja bez ugađanja, mogućnosti smještaja na samo 2 m iznad podloge i relativno malih izmjera sve se više upotrebljava, osobito u skučenim prostorima. Slika 32. Izgled D2T-antene za opseg 1,5 200 MHz Slika 31. Shema D2T-antene za opseg 1,5 200 MHz USMJERENA ANTENA S DVAMA POLUVALNIM OKVIRIMA Kako je već bilo opisano, otvoreni poluvalni okvir sa stranicama po λ/8 zrači u ravnini okvira, i to u smjeru iz mjesta napajanja. Usmjeravanje će se povećati ako se u istoj ravnini postave dva okvira, pa se prednji ponaša kao zračilo, a stražnji kao reflektor. Antena je izrazito za jedno područje, ali dobro usmjerava. Ponaša se slično kao dva dipola (npr. W8JK-antena), samo zauzima po širini manje mjesta. Reflektor se mora protufazno napajati, a usmjeravanje ovisi o međusobnom razmaku okvira. Antena je praktična za postavljanje na terasama, ravnim krovovima i sl. Okvir može biti kvadrat, trokut, ili općenito bilo koji mnogokut, prilagođen prostoru u kojem se razapinje. KUBNE ANTENE Okvirne antene mogu se slagati po osi, slično kao što se slažu dipoli u niz. Tako nastaju prostorne tvorevine koje su slikovito nazvane kubnim antenama (engl. cubical antenna). Osnova mogu biti kvadratne antene, trokutaste (delta) antene ili rjeđe kružne antene zbog poteškoća u konstrukciji. Primjenjuju se punovalni elementi, a napajaju se protufazno oba elementa. Kubno-kvadratna antena (engl. cubical quad antenna), slog je dviju kvadratnih RADIO HRS

9 Elektronika, teorija, gradnje Kubno-trokutna antena ili kubna-delta antena (engl. cubical delta antenna, delta loop beam) slog je dvaju trokutnih okvira na istoj osi. Konstruirao ju je i godine patentirao H. R. Habig, K8AVN. Preporučeni razmak okvira je 0,2 λ, opseg zračila (direktora) je 1,02 λ, a reflektora 1,1 λ, s time da je vodoravni dio trokuta ~ 0,4 opsega. antena na istoj osi. Razgovorno se naziva skraćeno samo kvadom (engl. quad: kvadrat), iako je to naziv samo jednoga elementa!. Prvu je kubno-kvadratnu antenu konstruirao godine i patentirao godine Clarence C. Moore, W9LZX. Radioamateri obično grade dvoelementi kvad. Njegov dobitak je ~ 6 db prema poluvalnom dipolu. Poteškoća su pri izradbi kvada za srednja KV-područja izmjere konstrukcije. Na primjer, za 20-metarsko područje to su okviri sa stranicama ~ 5 m, razmaknuti ~ 2,5 m (ovisno o željenoj impedanciji). Takvu konstrukciju treba pouzdano objesiti, i rotatorom zakretati, što čini prilične mehaničke poteškoće, osobito u krajevima s jakim vjetrovima. Stoga je neki radioamateri grade sa stalnim usmjerenjem, postavljenu između stalnih stupova ili između stabala. Uz sve poteškoće DX-erima je njezina usmjerenost i povelik dobitak izazov za gradnju. Slika 33. Antena s dvama poluvalnim okvirima Švicarski kvad (engl. Swiss quad antenna) slog je dviju kvadratnih ukriženih okvira na istoj osi (sl. 34a). Konstruirao ga je i godine patentirao švicarski radioamater Rudolf Baumgartner, HB9CV (koji je konstruirao i HB9CV-antenu). Preporučeni razmak okvira je 0,075 0,1 λ, opseg zračila (direktora) je 1,092 λ, a reflektora 1,148 λ, s time da su okomiti dijelovi dugi upravo λ/4. Na mjestu križanja okviri se mogu spojiti i uzemljiti, tj. spojiti na noseći stup. Impedancija je ovisna o udaljenosti okvira. Antena se može napajati paralelnim dvovodom 300 Ω preko dvostrukoga T-prilagođivača (sl. 34b), ili koaksijalnim kabelom 50 Ω, preko dvostrukoga gama-prilagođivača (sl. 34c). Dobitak je švicarskoga kvada ~ 6 db prema poluvalnom dipolu, a omjer naprijed nazad ~ 15 db. Gradi se obično za neko od viših KV područja. Zračilo se napaja 50-omskim koaksijalnim kabelom preko gama-prilagođivača s kondenzatorom, kojim se SWR može ugoditi na manje od 1,2 : 1. Neki konstruktori daju prednost trokutnoj anteni ispred kvadratne, ali to nije pouzdano dokazano. Jedino je možda mehanička konstrukcija jednostavnija jer se elementi mogu izvesti od cijevi u obliku dvaju slova V na horizontalnom nosaču (bumu), a gornja vodoravna stranica od žice. Piramidna antena (engl. pyramidal antenna) je punovalna žica koja oblikuje piramidu. Tu je antenu teško smjestiti u neku skupinu, ali kako je prostorna tvorevina, formalno se može smatrati kubnom antenom. Čine ju dva trokuta sa stranicama po λ/6, kojima su osnove paralelne i razmaknute λ/6, a vrhovi približeni. Sliči dakle izobličenoj kubnotrokutnoj anteni s približenim vrhovima, iako radi drugačije. U krajnjim točkama punovalne žice, koje su na vrhu piramide, impedancija je Ω, pa se može napajati izravno koaksijalnim kabelom od 50 Ω, iako bi dobro došao i balun. Struje u bočnim stranicama su u fazi pa stranice zrače, a u vodoravnim stranicama su u protufazi, pa one gotovo ne zrače. Zračenje je usmjereno u dva suprotna smjera iz trokutnih stranica. Slika 34. Kubno-kvadratna antena s dva elementa Slika 35. Švicarski kvad, a) izgled, b) napajanje koaksijalnim kabelom RADIO HRS

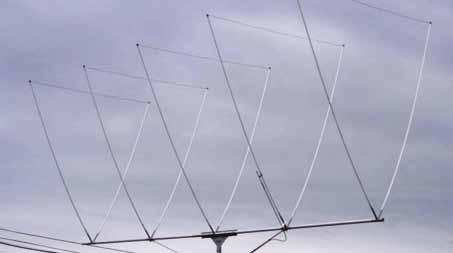

10 Elektronika, Vijesti iz HRS-a teorija, gradnje Radioamateri grade piramidne antene za niža KV područja, ponajprije za 80-metarsko. Iako za punovalnu antenu zauzima relativno mali prostor (za 80-metarsko područje osnova joj je 13,5 m 13,5 m). Pošto dobrim dijelom zrači površinski za nju je potreban širok slobodan prostor, slikovito treba puno zraka. Gotovo je neučinkovita u uskom prostoru, okruženom zgradama, zidovima, instalacijama ili stablima. (U slijedećem nastavku: Radioamaterske antene za više područja) Slika 36. Kubno-trokutna antena Slika 37. Piramidna antena, a) konstrukcija, b) shema napajanja na vrhu RADIO HRS

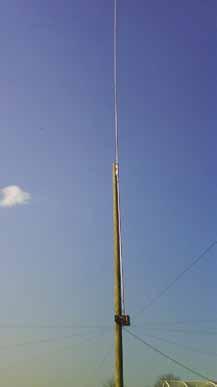

11 Elektronika, teorija, gradnje Piše: Mladen Petrović, 9A4ZZ GP antena EVA-DX 40/80 Ground plane antenna EVA-DX 40/80 U ovom članku donosim rješenje za DX-ere na 40 m i 80 m opsegu da jednu konstrukciju antene koriste za oba opsega. Radi se o GP anteni EVA Elevated Vertical Antenna. To je antena s podignutim i izoliranim radijalima od tla. Već sam pisao o takovoj anteni GP antena EVA-DX 80 (za 80 m opseg), a ista se antena može koristiti i za rad na 40 m s dodatnim elementima prilagođenja. Naime, električna visina antene za 80 m je λ/4, dok za 40-metarski opseg električna visina iznosi λ/2. To je visina izuzetno pogodna za DX rad jer ima maksimum zračenja pod niskim kutom. Takova antena ima veoma visoku ulaznu impedanciju na frekvenciji khz te je treba prilagoditi na koaksijalni kabel 50 Ω. Sve prednosti ovakve vertikalne antene već su objašnjene u članku GP antena EVA-DX 80 pa ih neću ponavljati, već samo definirati elemente prilagođenja na istoj mehaničkoj konstrukciji. IZRAČUN I KONSTRUKCIJA EVA-DX40/80 ANTENE Budući da se radi o DX anteni izabrane su frekvencije khz (CW dio) i khz (SSB dio), kao i khz (sredina opsega koja pokriva cijeli opseg 40 m s prilagođenjem). Ovdje se računaju elementi antene kako bi maksimum zračenja bio pod što nižim kutom, a ulaznu impedanciju antene ću prilagoditi na radnim frekvencijama. Točka napajanja antene je 3 m iznad tla i za izračun je uzeta ta vrijednost. Vodljivost tla je 15 ms/m, a dielektrična konstanta ε = 13. Srednja vrijednost promjera vertikalnog dijela antene je φ = 40 mm. Radijali su promjera φ = 2 mm. Broj radijala je 8 četiri su dužine 20 m, a četiri su 10,5 m (pravilno raspoređeni kako je prikazano i na slici 2.). Radijali su vodoravni cijelom dužinom i na kraju fiksirani na stupove na visini 3 m preko izolatora. Izračunata visina vertikalnog dijela antene je 21,1 m. Na slici 1. prikazani su vertikalni dijagrami zračenja za frekvencije khz, khz i khz. Vidi se da za frekvenciju khz, gdje je visina antene λ/2, kut maksimalnog zračenja je 14. Na frekvencijama khz i khz kut maksimalnog zračenja je 19, što je veoma povoljno za DX veze. Također se vide i vrijednosti ulaznih impedancija za pojedine frekvencije koje se moraju prilagoditi na 50-omski kabel. Na frekvenciji khz ulazna impedancija antene je Z z 37 + j 5 Ω. Na frekvenciji khz ulazna impedancija antene je Z z 48 + j 59 Ω, a na frekvenciji khz = j 760 Ω. Freq: 3,510 MHz Z: 37,308 + j4,578 Ω SWR: 1,4 (50,0 Ω) Elev: 19,4 dg (Real GND: 3,00 m height) Freq: 3,790 MHz Z: 48,030 + j59,440 Ω SWR: 3,2 (50,0 Ω) Elev: 19,0 dg (Real GND: 3,00 m height) Freq: 7,100 MHz Z: 601,672 + j759,938 Ω SWR: 31,3 (50,0 Ω) Elev: 13,9 dg (Real GND: 3,00 m height) Slika 1. Vertikalni dijagrami zračenja antene Slika 2. Konstrukcija EVA-DX 40/80 RADIO HRS

12 Elektronika, Vijesti iz HRS-a teorija, gradnje Antena je napravljena od aluminijskih cijevi složenih jedna u drugu, promjera od φ 50 mm do φ 20 mm. Antena je pričvršćena uz drveni stup i počinje od 3 m visine od tla izolirana uz stup. Usidrena je na tri strane s najlon užadi na pola visine i dvije trećine visine. Antena se može složiti i drugačije, ali je bitno da počinje na 3 m od tla. Ispod antene se nalazi 4 radijala dužine 20 m i 4 radijala dužine 10,5 m, naizmjenično pravilno raspoređenih s vodoravnim razmakom 45 (od bakrene žice 2,5 mm²). Radijali su izolirani od stupa i povezani zajedno u točki prilagođenja na oplet koaksijalnog kabela na visini 3 m, a na drugoj su strani pričvršćeni preko izolatora na stupove koji su udaljeni od tla 3 m. Antenska prilagodna kutija montira se na drveni stup u podnožju antene kako bi veze prema anteni bile što kraće. Slika 3. Shema antenskog prilagođenja za EVA-DX 40/80 PRILAGOĐENJE ANTENE Prema izračunatim rezultatima ulazne impedancije antene izračunat ćemo elemente prilagođenja na 50 Ω. Izračunata ulazna impedancija antene na frekvenciji khz je Z = 37 + j 5 Ω. Na frekvenciji khz ulazna impedancija je Z = 48 + j 59 Ω i induktivitet antene je dovoljno kompenzirati kapacitivnim otporom (kondenzatorom C 4 = 712 pf). Izabrat ću za sva tri slučaja low pass prilagođenja L mrežu, kako bi se oslabio prolaz viših frekvencija od radnih i time smanjile moguće smetnje. Na slici 3. je prikazana shema prilagođenja antene s vrijednostima prilagodnih elemenata i shema preklapanja rada na CW i SSB djelu banda (na 80 m i 40 m). Prikazana je inačica za SSB prilagođenje na khz samo s kondenzatorom C 4 = 712 pf u seriji. Na anteni pri snazi W i frekvenciji khz javlja se vršni napon od V na elementima te kondezatori moraju biti tako dimenzionirani. Zavojnice treba namotati od bakrenih cijevi φ = 4 mm, promjera d = 50 mm. Zavojnica za prilagođenje za khz, (L 1 z 0,8 µh) ima 6 zavoja i dugačka je 100 mm, a kondenzator je C 1 = 530 pf/1 700 V. Za frekvenciju khz, L 2 z 2,5 µh i ima 15 zavoja, dužine je 200 mm, a kondenzator je C 2 = 840 pf/1 700 V. Za frekvenciju khz zavojnica za prilagođenje je L 3 = 6 µh i ima 24 zavoja, dugačka je 200 mm, a kondenzator je C 3 = 60 pf/1 700 V. Fino podešavanje induktiviteta zavojnica moguće je rastezanjem ili sabijanjem zavoja zavojnica. Za početak se mogu staviti promjenjivi kondenzatori i zavojnice, a poslije ugađanja treba staviti fiksne elemente. Svaku je L polućeliju na radnoj frekvenciji posebno podesiti na minimalni SWR. U slučaju da dođe do odstupanja dimenzija antene, visine radijala ili promjene karakteristika vodljivosti tla treba znatnije korigirati vrijednosti elemenata antenskog prilagođenja, ali osnovna shema prilagođenja ostaje ista. Antena se s opisanim prilagođenjem za 40 m koristi za cijeli opseg, a kod 80 m za rad izvan podešenih frekvencija antena se koristi pomoću antenskog tunera (ako je SWR veći). Antena se napaja koaksijalnim kabelom RG 213 koji se provlači pod pravim kutom prema antenskom prilagođenju, odnosno točki spajanja. Na svom kraju koaksijalni kabel se namota u 20 zavoja oko PVC cijevi promjera φ = 110 mm. Time smo napravili strujni balun 1:1 i RF choke i spriječili povrat antenskih struja po vanjskom dijelu plašta koaksijalnog kabela i njegovo zračenje. U podnožju antene treba spojiti antistatičku zavojnicu RF choke L 4 = 2 mh prema gromobranskom uzemljenju antene, kako bi statički elektricitet kontinuirano curio prema zemlji i praznio antenu. U slučaju većeg naglog pražnjenja potrebno je paralelno spojiti iskrište. Gromobransko uzemljenje treba napraviti prema posebnim uputama. Radijali ne smiju biti spojeni na gromobransko uzemljenje antene, već se spajaju na oplet koaksijalnog kabela (prikazano na slici 3.). Antena ima protuteg od radijala podignut od tla te je moguće korištenje prostora ispod antene, a zbog visine 3 m od tla onemogućeno je dodirivanje radijala koji su pod visokim VF naponom. GP antena EVA-DX40/80 je izvrsna DX antena za oba opsega pošto joj je maksimalan dijagram zračenja pod niskim kutom prema horizontu. Antena je efikasna za DX rad kako u predaji tako i u prijamu. Literatura 1. 9A4ZZ, GP antena EVA-DX80, Radio HRS 2/2010, 2. 9A4ZZ, Radijali za vertikalne antene, 1. dio, 2. dio, Radio HRS 5/2009, 1/2010, 3. web.hamradio.hr/9a4zz. Slika 4. Izvedena konstrukcija EVA-DX 40/ RADIO HRS

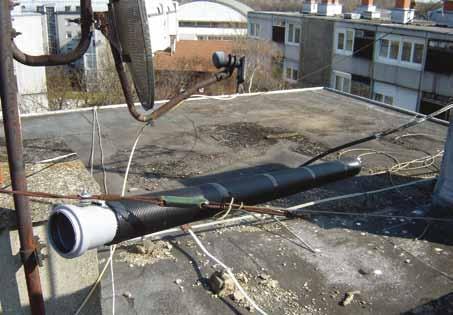

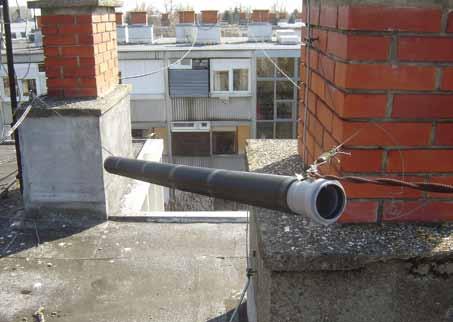

13 Elektronika, teorija, gradnje Piše: Drago Štokić, 9A6NDD Antena FD4 dodatak za 160 m Duže vrijeme pokušavam naći način kako postati aktivan i na 160 m bandu. Kao i većini radioamatera, tako i meni, jedan od ograničavajućih faktora je prostor za postavljanje antene za top band. Poluvalni dipol za ovu je frekvenciju dugačak preko 70 m, o vertikalnim antenama ne treba ni govoriti, a posebna su priča prijamne antene, tzv. beverage antene. Nakon proučavanja svega i svačega, a najviše članaka na internetu, naišao sam na antenu koja je zapravo FD4 s dodanom zavojnicom i kako kažu, radi na 160 m. Drugi način da natjeramo FD4 da radi na 160 m je da se kraći kraj produži na ukupno 54 m, ali je onda ukupna dužina antena 81,7 m, što je ipak malo previše za moje uvjete. CQ WW 160 SSB kontest u veljači bio je dobra prilika za isprobati kako uistinu radi ovakva konstrukcija s zavojnicom. Prema projektu DL1JM treba namotati zavojnicu na tijelu dužine mm i promjera 50 mm. Za tu sam svrhu nabavio sivu cijev za odvodnju promjera 50 mm i dužine malo preko m. Zavojnicu, zavoj do zavoja, namotao sam bakrenom licnastom izoliranom žicom od 1,5 mm². Namotana bi zavojnica (ovisno o duljini i promjeru) trebala biti između 130 i 200 µh (ja svoju nisam mjerio). Jednu stranu zavojnice treba predvidjeti za spajanje na kraći dio antene FD4, a na drugom kraju zavojnice treba ostaviti komad žice dužine m, koja će služiti za podešavanje SWR-a. Zavojnica i ostatak žice za podešavanje moraju biti u zraku i na kraju izolirani. Prema tim naputcima izradio sam zavojnicu i dodao je na kraći kraj FD4 antene. Mjerenja antena analajzerom, nakon podešavanja SWR-a skraćivanjem/produživanjem dijela žice iza zavojnice, pokazala su da se može dobiti SWR i 1:1,1. Jedini nedostatak u mom slučaju je da je antena dosta uska, SWR u granicama normale (do 1:1,5 maksimalno) bio je u području od 30 do 40 khz, te za rad po cijelom bandu treba koristiti antena tuner ili podesiti antenu na željenu frekvenciju na kojoj najviše planiramo raditi. Prilikom podešavanja SWR-a promjenom dužine žice, treba kratiti/produžavati žicu u malim dužinama, maksimalno po 50 mm. Primijetit će te da se SWR vrlo oštro mijenja već i malim kraćenjima. Nakon montaže i podešavanja antene slijedilo je krštenje u kontestu. U opuštenom stilu rada odrađen je 91 QSO i 26 DXCC-a sa 100 W (IC706MkIIG). Antena se pokazala dobrom jer je ovo ipak kompromisna antena i svaka usporedba s monoband antenama za 160 m bi bila nerealna. Na prijamu je ispunila moja očekivanja, iako je kupila dosta šuma što i ne treba čuditi budući da je postavljena u gusto naseljenom području grada. Uspio sam odraditi i postaje koje nisu big gun, nego isto koriste jednostavne antene i malu snagu. Ovakvo proširivanje antene FD4 predstavlja jednostavan način za izaći na top band (osobito za one radioamatere koji je već koriste). Za ostale, ovo može poslužiti kao ideja kako se pripremiti za sljedeći kontest na top bandu. Izvori - Other-Mods/FD4-Umbau/ FD4_UmbauErweiterung.htm (10. ožujka 2012.) - fd4eng.htm (10. ožujka 2012.) RADIO HRS

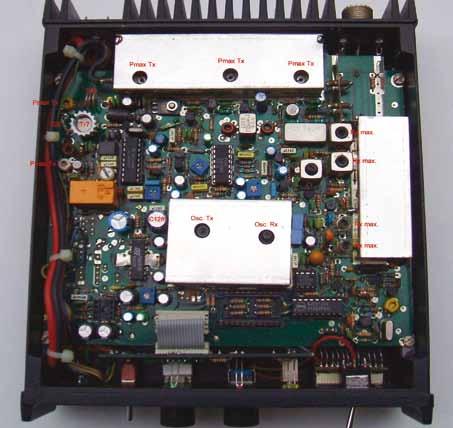

14 Elektronika, Vijesti iz HRS-a teorija, gradnje Piše: Zvonko Bocak, 9A6KGG Elting MS-S za 2 metra Do kraja 80-ih godina prošlog stoljeća radiouređaje za vezu profesionalnih službi na frekvencijama oko 160 MHz je proizvodilo nekoliko proizvođača u bivšoj državi i svi su koristili isti princip i gotovo identične sheme sklopova. Prijamnici su u pravilu superheterodini s dva miješanja, a odašiljački dio koristi oscilator s kvarcom niske frekvencije i sklopove za umnažanje. Prva međufrekvencija prijamnika je 10,7 MHz, a druga 455 KHz, na kojoj je osigurano potrebno pojačanje i selektivnost. Svi funkcionalni blokovi su izvedeni diskretnim elementima, osim što se u nekima kao niskofrekventno pojačalo koristio integrirani krug (IC). Početkom 90-ih Elting proizvodi kompaktan uređaj sličnih karakteristika, koji je dijelom izveden s integriranim krugovima, i što je još zanimljivije sa stanovišta prerade uređaja za 2 metra, koristi oscilatore s PLL kontrolom frekvencije. Radne frekvencije se biraju preklopnikom s 12 položaja, koji adresira memorijske lokacije EPROM memorije. Ovo je za radioamatersko korištenje neupotrebljivo pa sam ideju o programiranom EPROM-u odmah odbacio. Najlogičnije rješenje je korištenje mikroračunala za biranje, prikaz i upis frekvencije u PLL IC NJ8812. Zbog malo prostora na prednjoj ploči uređaja, za prikaz radne frekvencije odabrao sam četiri crvena LED 7-segmentna displeja visine 14,5 mm. Visina se odnosi na kompletan displej (brojke su osjetno niže). Displeji su zajedno nešto širi od 30 mm i može ih se smjestiti u donjem redu ispod crnog poklopca s desne strane, uz uvjet da se otvor turpijanjem proširi za oko 10 mm. Svi istoznačni segmenti su spojeni paralelno, a anode su izvedene zasebno. To omogućava naizmjenični prikaz brojeva na displeju. Pri tome morate imati u vidu da se prikazuje samo frekvencija u kilohercima, bez stotina herca i bez prve dvije znamenke koje su uvijek iste (14). Na primjer frekvencija od ,5 khz je prikazana kao Kako se prikaz izmjenjuje velikom brzinom, vidimo jedan četveroznamenkasti broj! Umjesto četiri zasebna displeja koji su mi bili na raspolaganju, možete koristiti i jedan displej s četiri znamenke, kojemu su već spojeni istoznačni elementi pa ima samo 12 izvoda (7 segmenata + točka, i 4 anode). Za spajanje takvog displeja nije čak ni potrebna tiskana pločica. Iznad displeja dolazi minijaturni kip-preklopnik za uključenje rada preko repetitora. Ova je funkcija aktivna samo u rasponu frekvencija od khz do khz. Na ostalim frekvencijama ako je preklopnik i ostao u uključenom položaju, pomaka frekvencije od -600 khz nema. Frekvencija je definirana s 4 četverobitna broja, koji se upisuju ovisno o stanju pinova DS1 i DS2 NJ8812. Frekvencijski raspon od 2 MHz prijamnika i odašiljača je podijeljen u 160 kanala širine 12,5 khz. Prijamni oscilator radi na frekvenciji koja je viša od primane za 21,4 MHz, kolika je prva međufrekvencija. Za svaki od ta 4 broja se zna koji najveći raspon mogu imati pa je time pojednostavljen izračun svakog od njih. Originalni postupak opisan od strane proizvođača je puno kompliciraniji pa sam na ovaj način znatno pojednostavnio program u IC1. Podatak o frekvenciji se RS232 protokolom šalje u IC2, koji je samo zadužen za prikaz na displeju (ranije opisanim postupkom). Frekvencija se bira okretnim davačem impulsa (Rotary Encoder), koji treba montirati na mjestu preklopnika za biranje kanala. Shema 1. Originalna tiskana pločica na kojoj je spojen potenciometar za regulaciju glasnoće, preklopnik sklopa za utišavanje, prije spomenuti preklopnik za biranje kanala i prekidač za uključenje, skraćena je u dijelu gdje će se nalaziti displej. Nema potrebe vaditi je iz uređaja, već je dovoljno otpustiti navedene elemente i pločicu samo malo zakrenuti i zatim zasjeći jačim kliještama. Nakon toga je lagano savinite u tom mjestu i puknut će na mjestima zasijecanja. Da biste je mogli zakrenuti, potrebno je otpustiti vijke kojima je osnovna ploča stegnuta za kućište i dva vijka kojima su pobudni i izlazni tranzistori stegnuti na hladnjak, odnosno kutiju. Odlemite i priključak mase i srednji, aktivni izvod antenskog konektora, i nakon toga pažljivo podignite osnovnu ploču. Kad je već izvan kućišta, omogućen je pristup feritnoj prigušnici CH11, spojenoj između baze i emitera pretpobudnog tranzistora Tr7, koji je obično 2N4427 ili neki sličan (2N3866) u TO-5 kućištu. Prepoznat će te ga vrlo lako jer ima nataknut maleni aluminijski hladnjak. Ovu prigušnicu treba odstraniti i na njezino mjesto zalemiti metal-film otpornik snage 0,5 W i otpora RADIO HRS

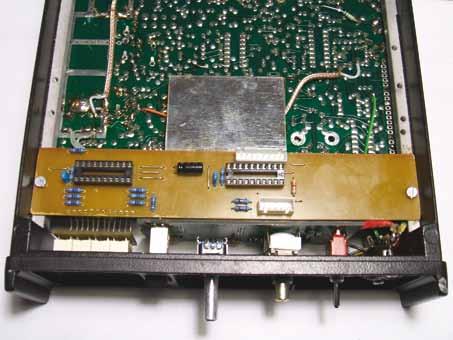

15 Elektronika, teorija, gradnje Tiskana pločica upravljanja je izrađena od jednostranog vitroplasta debljine 1,5 mm i dimenzije mm. Vrlo je jednostavna i vjerujem da će svi iz priložene montažne sheme lako sastaviti funkcionalnu pločicu. Montažu započnite sa SMD kondenzatorima 100 nf veličine 0805, s donje strane, i kratkospojnicima na gornjoj strani pločice. Redoslijed montaže ostalih elemenata nije bitan. Obavezno postavite podnožja za IC1 i IC2. (U njih treba upisati pripadajuće programe jer inače neće obavljati nikakav koristan rad. Programi su besplatni i na zahtjev ih šaljem svima koji su zainteresirani za preradu ovog radiouređaja.) 120 Ω. Kada osnovnu ploču vratimo u prvobitni položaj i stegnemo vijcima, s donje strane ploče na bazu ovog tranzistora spojimo otpornik Ω, čiji drugi kraj spojimo na TX napajanje +12 V, odnosno Shema 2. nakon prigušnice CH12 koja je spojena u seriju s kolektorom tranzistora Tr7. Napon na ovoj točki je filtriran elektrolitskim i keramičkim kondenzatorima. Detalji ovog spoja su prikazani na shemi 2. Nemojte zaboraviti spojiti izlaz oscilatora IC1 s ulazom oscilatora IC2 (kratkospojnik). Budući da se ne koristi kvarc kristal za stabilizaciju frekvencije oscilatora u IC1 (koristi se interni RC oscilator), njegov signal se prenosi u IC2, kako bi prenošenje signala RS232 protokolom bilo moguće. Ovaj oscilator nije osobito stabilan, a i frekvencije se znatno razlikuju u pojedinim integriranim krugovima, pa bi došlo do greške u prijenosu i prikaza krive frekvencije. Slika 1. Montažna shema tiskane pločice upravljanja Slika 2. Spajanje vodova RADIO HRS

16 Elektronika, Vijesti iz HRS-a teorija, gradnje Ovime je problem izbjegnut (ako se frekvencija mijenja, mijenja se isto i u IC1 i u IC2). Zbog toga nakon programiranja IC1 izaberite njegov interni RC oscilator frekvencije 8 MHz, a za IC2 nakon programiranja izaberite eksterni (vanjski) oscilator. Svakako aktivirajte funkciju BOD ENABLE i BOD LEVEL 4V, kako bi programi bili sigurni od gubitaka prilikom uključenja/isključenja uređaja. Tiskana pločica displeja dimenzija 32,5 19 mm je predviđena za crvene LED displeje sa zajedničkom anodom. Pločicu displeja spojite na pločicu upravljanja trakastim vodom duljine oko 3 cm. Za spajanje na osnovnu ploču sam koristio 8-pinski konektor s rasterom 2,54 mm, a za spajanje okretnog davača impulsa i preklopnika za rad preko repetitora 6-pinski konektor istog rastera. Izvodi neka budu što je moguće kraći. Nemojte zaboraviti izvaditi iz podnožja EPROM IC 27C16! Obavezno izvršite izmjene u spajanju PLL IC NJ8812 (prema priloženoj tablici). Ovo je vrlo bitno jer se za dobivanje referentne frekvencije PLL sklopa koristi postojeći kvarc kristal. Kako bi se dobio korak promjene frekvencije od 12,5 khz, ove izmjene su prijeko potrebne. U originalnom spoju je ovaj korak 25 khz pa bi PLL sklop zapravo nastojao održavati konstantnom dvostruko višu frekvenciju! Pločicu upravljanja stegnite u kućište s dva vijka M3 6 mm (prema priloženoj fotografiji). Gledate li u unutrašnjost radiouređaja od strane elemenata, oko sredine tiskane pločice se nalazi oklop Slika 3. iz kojeg vire dvije feritne jezgre. Lijeva jezgra je odašiljački oscilator, a desna prijamni. Lijevu jezgru zakretanjem namjestite u ravninu s plastičnim tijelom zavojnice, a desnu tako da viri izvan tijela zavojnice oko 3 mm. Ovo je dovoljno da PLL može dosegnuti tražene frekvencije za prijam i za odašiljanje u 2-metarskom opsegu. Za postizanje maksimalne osjetljivosti prijamnika potreban je signal generator koji ima stabilnu frekvenciju i atenuator kojim se signal na ulazu prijamnika može oslabiti sve do razine od 0,1 µv. Ako ga nemate, još uvijek dobar rezultat možete postići uvrtanjem jezgri ulaznih titrajnih krugova za oko 2 mm unutar zavojnice. Ovi titrajni krugovi nisu osobito selektivni pa je potiskivanje simetrične frekvencije skromnih 30-ak db. Spajanje izvoda NJ8812 Izvod Spojiti na 1 GND 8 izvod 6 NJ NC mora biti odspojen! HRS Nacrte u mjerilu 1:1 možete naći na adresi: radiohrs/radiohrs_2012_1 Maksimalna osjetljivost prijamnika je oko 0,45 µv (uz korištenje signal generatora). Bez njega se prije spomenutom metodom može dobiti oko 0,6 µv, a bez ikakve intervencije je to oko 1 µv za 10 db odnosa signal/šum na sredini opsega, odnosno 145 MHz. Želite li dodatno popraviti selektivnost i osjetljivost prijamnika, svakako zamijenite keramički filtar CFU455B s filtrom CFU455E, koji ima upola uži propusni opseg. Za dobivanje maksimalne snage na izlazu, potrebno je priključiti lažnu neinduktivnu antenu snage barem 20-ak vata na izlaz uređaja. Dobro bi došao i osciloskop koji može dosegnuti 150 MHz, kako bismo provjerili kvalitetu izlaznog signala (iako to i ne bi smio biti problem jer se na izlazu nalazi niskopropusni filtar 5-og reda, koji ga dobro filtrira). Veći je problem sklonost izlaznog stupnja nekontroliranim oscilacijama, koje je samo kontrolom struje kod izvlačenja maksimuma snage teško primijetiti. No, i tome se može doskočiti slušanjem signala na drugom prijamniku. Aktivirajte odašiljanje i kontrolirajte struju digitalnim mjernim instrumentom na opsegu od 10 A. Kod pretpobudnog tranzistora Tr7 u bazi i na izlazu u kolektoru nalaze se trimer kondenzatori kojima treba namjestiti maksimum struje. Prije namještanja stiskanjem za oko 40% smanjite duljinu zavojnice T10 prilagodnog titrajnog kruga, koja je spojena u seriju s bazom pobudnog tranzistora 2N6080, smještenog u oklopu zajedno s izlaznim tranzistorom 2N6081. Zavojnica je izvan oklopa i lako dostupna. Namotana je posrebrenom žicom bez tijela i ima 2,5 zavoja žice promjera 0,8 mm. Nakon toga još trimer kondenzatorima unutar oklopa (3 komada) namjestite maksimalnu struju odašiljača pazeći da izlazni ili pobudni stupanj ne proosciliraju. Najveća snaga koja se može dobiti na izlazu je oko 8 W. Iako bi izlazni stupanj mogao dati i veću snagu, problem na ovim frekvencijama je prilagodni transformator na feritnom prstenu u krugu kolektora izlaznog tranzistora, koji se na Osnovni tehnički podaci Slika 4. Ugradnja upravljanja Napon napajanja: 12 V. Potrošnja Rx: oko 250 ma. Potrošnja Tx: oko 3,6 A. Frekvencijsko područje: 144 MHz 146 MHz. Korak promjene frekvencije: 12,5 khz. Izlazna snaga: oko 8 W. Izlazna impedancija: 50 Ω RADIO HRS

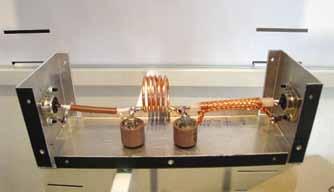

17 Elektronika, teorija, gradnje ovim frekvencijama dosta grije pa postoji mogućnost preopterećenja. Kako nisam imao originalan mikrofon (koji ujedno služi i kao zvučnik), prilagodio sam mikrofon koji je ostao od neispravnog kazetofona. Zvučnik promjera 60 mm i impedancije 8 Ω sam zalijepio s unutarnje strane donjeg poklopca. Prethodno sam na tom mjestu izbušio 20-ak rupa promjera 3 mm. Minus zvučnika je spojen na masu uređaja, a plus na minus izvod elektrolitskog kondenzatora C128, vrijednosti 220 mf, koji se nalazi kod izlaznog niskofrekventnog pojačala TBA 810. Za preradu drugog uređaja, kada je postupak bio poznat i programi već razvijeni, bila su potrebna dva popodneva. Uz malo truda i skromno materijalno ulaganje moguće je dobiti upotrebljiv uređaj za 2 metra, koji bi inače najvjerojatnije završio kao elektronički otpad. Ovaj sklop se može koristiti i za preradu gotovo identičnih radiouređaja koje je proizvodila Iskra iz Kranja pod oznakom TR 40 M. Nažalost, nisam uspio nabaviti niti jedan Eltingov uređaj koji radi na frekvencijama ispod 70 MHz kako bih ga preradio za radioamatersko područje od 70 MHz. Vjerujem da bi ova prerada bila još jednostavnija jer je razlika u frekvencijama vrlo mala. SPECIFIKACIJA MATERIJALA Otpornici 1/4 W 5 % tol. R1, R5 47 kω R2, R3 10 kω R4 4,7 kω R6 R Ω R Ω neoznačen baza GND Tr7 120 Ω neoznačen baza (+12 V) Tx Tr7 2,7 KΩ Kondenzatori C1 C6 SMD 50V nf C7, C8 keramički 50 V RM nf C9 elektrolitski RM 2,5 47 µf Poluvodiči IC1, IC2 kućište DIL20 ATTINY2313 Ostalo K1 konektor 8-pin RM 2,54 K2 konektor 6-pin RM 2,54 EN1 okretni davač impulsa Pr1 (16 imp./okretaj) minijaturni kip-preklopnik ON-ON LED displeji (4 ) FND 357 ili sličan (zajednička anoda) Slika 5. Foto elementi za ugađanje Piše: Goran Grubišić, 9A6C Niskopropusni KV filtar Nije rijetkost da radom na postaji ometamo prijam TV ili radio programa. Iako je danas televizija otišla u digitalne vode, uvijek postoji mogućnost ometanja komercijalnih i profesionalnih službi ili korisnika njihovih usluga. Motiviran pozitivnim stavom prema okruženju, iz SAD-a sam nadobudno naručio MFJ704, niskopropusni filtar, koji mi je trebao pomoći da neželjene signale iz predajnika i pojačala svedem na podnošljivu razinu. Poslije dugog čekanja filtar je stigao, ali, na prvi pogled, nije bilo nikakve razlike kada bih radio s njim i bez njega. Mjerenje koje je profesionalnim instrumentima proveo Mike, 9A2WA, pokazalo je da je osjećaj bio nepogrešiv. Filtar se naime ponašao kao običan komad voda koji nije gušio ništa, a jedino pozitivno u svemu tome je da nije gušio ni moj signal u KV opsegu. Fotografija gotovog filtra RADIO HRS

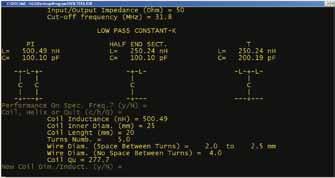

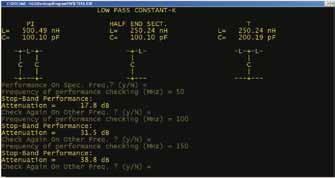

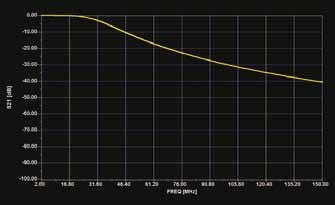

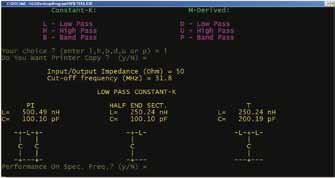

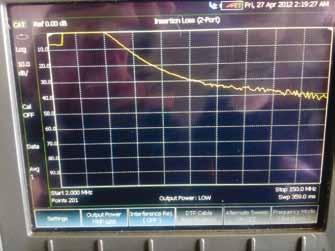

18 Elektronika, Vijesti iz HRS-a teorija, gradnje Pozvao sam u pomoć svemoćni internet i na stranici yu1aw/misc/programi.htm zapazio pomalo staromodan DOS program za izračun različitih filtara. Ipak, poznavajući autora kao dokazano pouzdanog projektanta, nije bilo razloga za sumnju. Sučelje programa RF FILTERS vrlo je jednostavno i sam program vodi korisnika do željenog cilja kroz sustav izbornika i pitanja (prikazano na slici 1.). Nakon izbora vrste filtra, potrebno je odlučiti se za frekvenciju na kojoj će slabljenje signala biti -3 db. S obzirom na to da sam imao dva door-knob kondenzatora od 100 pf/5 kv (tip 850), odabrao sam 31,8 MHz i dobio iskazane vrijednosti zavojnica. S ovim kondenzatorima filtar se može bez problema koristiti i za pojačala najviše dopuštene snage, a za manje razine mogu se koristiti kondenzatori nešto slabijih osobina. Slika 1. Uvodni izbornik i rezultati U narednom koraku filtar omogućava i proračun zavojnica od raspoložive bakrene žice. Moj je izbor pao na ovaj promjer jer se radi o standardnoj krutoj izoliranoj žici od 4 mm² koja se može naći u gotovo svakoj prodavaonici elektroinstalacijskog materijala (slika 2.). Program još omogućava i provjeru gušenja na nekim frekvencijama koje su posebno zanimljive, a ja sam odabrao 50, 100 i 150 MHz (slika 3.). Autor programa mi je na raspolaganje ljubazno stavio i proračunsku krivulju filtra (slika 4.) sa svog računala, a Mike, 9A2WA, je opet provjerio filtar na instrumentima, pri čemu se pokazalo da se izrađeni filtar odlično slaže s proračunom (slika 5.). Tko ima potrebu za još većim gušenjem, treba u seriju vezati dva ili više ovakvih filtara pa će se i gušenje uvećati. Slika 2. Proračun zavojnice S obzirom na to da sam namjeravao raditi na 80-metarskom opsegu, ovaj filtar je u potpunosti zadovoljio moje potrebe, a s drugim vrijednostima kondenzatora može se sagraditi filtar koji će funkcionirati u cijelom KV opsegu do 30 MHz. Za spoj filtra s konektorima na kutiji iskorišteni su komadići 50-omskog kabela, oznaka RG142 i RG213 (bez vanjskog plašta). Treba reći i to da će filtar zadržati projektirane vrijednosti gušenja samo u slučaju kad ulazna i izlazna impedancija odgovaraju onoj koja je uzeta u obzir kod proračuna, što znači da će mu se karakteristike pokvariti u slučaju lošijeg SWR-a. S obzirom na to da se danas koriste uglavnom tranzistorski odašiljači čija izlazna impedancija rijetko iznosi čistih 50 oma, testiranje filtra samo uz pomoć SWR-metra može dati zbunjujuće rezultate. Članak je napisan sa željom da se potencijalni graditelji suočeni sa sličnim problemom ohrabre i sami izrade potreban filtar. Praksa je pokazala da precizno slijedeći pouzdan program lako, brzo i jeftino dolazimo do željenog rezultata. Slika 3. Pregled gušenja na 50, 100 i 150 MHz Slika 4. Proračunska krivulja filtra (tnx YU1AW) Slika 5. Stvarno gušenje filtra (tnx 9A2WA) RADIO HRS

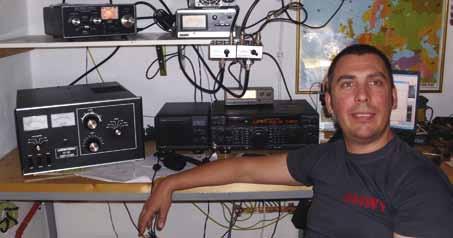

19 UREĐUJE: Ivo Novak, 9A1AA KV Rezultati KV natjecanja Croatian CW Contest Iz godine u godinu, naše jedino kratkovalno međunarodno natjecanje ljestvicu popularnosti drži vrlo visoko. Unatoč preklapanju sa Stew Perry natjecanjem na 160 m i dalje ima vrlo veliki broj sudionika, zaljubljenika u telegrafski način rada. Propagacije su bile na razini prethodnih godina, što je obećavalo veći broj veza na nižim opsezima, dok su viši opsezi i dalje nešto slabije zastupljeni. Budući da bodovanje više vrednuje donje opsege, jasno je da je i veći broj sudionika i ostvarenih veza na opsezima od 7 MHz i niže, a svakako najveći upravo na 7 MHz opsegu. S obzirom na preklapanje sa Stew Perry natjecanjem, broj sudionika na 160 m je vrlo mali budući da je popularnost ovog natjecanja veoma velika (osobito u Sjevernoj Americi). U bazu je iz pristiglih dnevnika učitano preko veza, što je gotovo identično godini. Od toga je s hrvatskim postajama održano oko veza. Najveći je broj veza održan na 7 MHz, nakon čega slijedi 14 i 3,5 MHz. Ipak, broj veza na tim je opsezima nešto niži nego protekle godine, a jasno je vidljiv ipak mali pomak u propagacijama tijekom novoga Sunčevog ciklusa, pa je broj veza na 21 MHz porastao dvostruko u odnosu na prošlu godinu. Svakako, veseli i porast broja aktivnih DXCC entiteta u natjecanju. Najviše ih je zabilježeno na 14 MHz 99. Slijedi opseg 7 MHz s 93 DXCC entiteta i 21 MHz s 85 DXCC entiteta. Ukupno (neovisno o opsezima) u natjecanju su bile aktivne postaje iz 141 DXCC entiteta, što je za čak 31 DXCC entitet više nego prošle godine. Prema prijavljenim kategorijama natjecatelja, ni ove godine nema promjena i uvjerljivo najbrojnija kategorija je jedan operator, svi opsezi, mala snaga, u kojoj je zaprimljeno 299 dnevnika. Cjeloviti rezultati su dostupni na web stranicama natjecanja: Unatoč lošoj financijskoj situaciji i kriznoj godini i dalje imamo velik broj članova koji su se odazvali pozivu za sponzoriranje plaketa u pojedinim kategorijama natjecanja. Svima veliko hvala! HRVATSKE POSTAJE Više operatora 1. 9A3B A7T A3XV A4J A1EJK A1N A1CKG Jedan operator, svi opsezi, velika snaga 1. 9A7V A4W A3ST Jedan operator, svi opsezi, mala snaga 1. 9A2TN A2BW A6AR A4WY A4R A7YY A3SM Jedan operator, svi opsezi, QRP 1. 9A2EY Jedan operator, 160 m, velika snaga 1. 9A2AJ Jedan operator, 80 m, velika snaga 1. 9A2JK A2R Jedan operator, 80 m, mala snaga 1. 9A3R A5ST A2MF Jedan operator, 40 m, velika snaga 1. 9A8A A7R Jedan operator, 40 m, mala snaga 1. 9A2VR A4BA A3JH A3LN Jedan operator, 20 m, velika snaga 1. 9A2NA Jedan operator, 20 m, mala snaga 1. 9A4U Jedan operator, 15 m, velika snaga 1. 9A3TR A5Y Jedan operator, 15 m, mala snaga 1. 9A4MF Jedan operator, 10 m, velika snaga 1. 9A5CW Jedan operator, 10 m, mala snaga 1. 9A5SM A4AA Dnevnici za kontrolu: 9A3VM, 9A5D. Do slušanja u 9A CW uz želju da 9A postaja bude što je moguće više. Ne smijemo zaboraviti da je ovo jedino međunarodno KV natjecanje u organizaciji hrvatskih radioamatera! 9A4WY RADIO HRS

20 KV STRANE POSTAJE Više operatora 1. RG3K RN3F RK9Q RC9JWR RK9JWV Jedan operator, svi opsezi, velika snaga 1. RG9A UP0L RD3A O3A R7AW Jedan operator, svi opsezi, mala snaga 1. EA8CAC RT9S EA8CN LY3B UU2CW Jedan operator, svi opsezi, QRP 1. R4HA UA6LCJ RN4HAB YO5AIR RW3AI Jedan operator, 160 m, velika snaga 1. LY7M R3VA Jedan operator, 160 m, mala snaga 1. UA6AX RM5O Jedan operator, 80 m, velika snaga 1. RC7A LY5R YT4A UX1VT LY2BKT Jedan operator, 80 m, mala snaga 1. LY3QA UX4FC YU1ED UA3LID RZ3AMW Jedan operator, 40 m, velika snaga 1. S51DX YU1UN YT4W R3ZZ EW8EW Jedan operator, 40 m, mala snaga 1. OM3ZWA HA8VK YO5OHO LY5W HA3MU Jedan operator, 20 m, velika snaga 1. RK4FF RA7C RW3XM IK0EFR LY2J Jedan operator, 20 m, mala snaga 1. C4Z RA9AP R8XF UN9GD OR2F Jedan operator, 15 m, velika snaga 1. E73W UP20EME UC0A R0AA RA9UN Jedan operator, 15 m, mala snaga 1. UN8GV RU9WZ UN6LN UA9AFS UA4LU Jedan operator, 10 m, velika snaga 1. K2SSS RT3T LZ7J YO9HP DL2OM Jedan operator, 10 m, mala snaga 1. 9K2/SP4R UA9LAO EX2X RV9YZ UN7CH Zlatko Kunst, 9A2EA Silent key ponedjeljak, 30. travnja U godine, zauvijek nas je napustio naš dugogodišnji član, Zlatko Kunst, 9A2EA. Nino, kako smo ga svi zvali, rođen je 11. rujna godine. Oduvijek zaljubljenik u tehniku, konstrukcije i operatorstvo, uživao je u radioamaterskim vodama preko 50 godina. Uvijek ga se moglo čuti na opsezima s njegovoga najdražeg brijega pokraj Zaboka u Hrvatskom Zagorju. Čak i u posljednjim danima života imao je žarku želju i ogromnu volju za obići svoj brijeg i javiti se dečkima na opsegu, koliko god mu je to bilo teško i naporno. Godinama je bio pokretač raznih akcija i aktivnosti u radioamaterskom svijetu, ali i u svojoj drugoj ljubavi, slikarstvu. Neovisno o godinama, naš deda, kako smo ga od milja zvali, upijao je nove tehnike i tehnologije, nove načine rada, nove uređaje, računala i sve druge moguće i nemoguće stvari, nestrpljivo čekajući da to isproba i u stvarnosti. U radioamaterskom svijetu, malo stariji rado ga se sjećaju i kao predsjednika Saveza radioamatera Hrvatske. Tu važnu dužnost ponosno i časno je obnašao u mandatu od do godine. Na brojnim hamfestima koje smo zajedno pohađali, uvijek je iznova sve oduševljavao svojom radošću i zanimanjem za sve što je novo i zanimljivo, a kada je trebalo zapjevati, Nino je tu bio uvijek među prvima. U društvu u Klubu s veseljem je prihvaćao sve akcije i rado se u njih uključivao. Tako je i nekoliko godina za redom sudjelovao zajedno s brojnim drugim operatorima u našoj nacionalnoj 9A0HQ reprezentaciji. A najviše od svega veselio se odlasku u portabl na Strahinjčicu, gdje je u 70-im i 80-im godinama prošloga stoljeća proveo brojne vikende radeći u UKV natjecanjima. Nino je bio čovjek koji nikada nije rekao ružnu riječ za drugu osobu, jednostavno je uvijek našao nešto pozitivno u bilo kojoj situaciji, ma koliko teška bila. Njegov vječiti optimizam nije ni ostalima ostavljao drugi izbora svi zajedno smo pozitivno gledali na stvari i zajedno tražili rješenje za bilo koji problem. I zato nam svima još teže pada ovaj rastanak od njega. Dragi naš deda Nino, počivao u miru dok se ne sretnemo na nekom drugom svijetu, gdje ćemo opet zajedno kovati planove o DX-ovima i kontestima. Posljednji pozdrav od tvoje Zagorje United ekipe RADIO HRS

21 KV Hrvatski radioamaterski kup Recesijska aktivnost Zadnje subote u travnju godine održan je ovogodišnji Hrvatski radioamaterski kup. Usprkos nešto manjem broju sudionika u odnosu na prethodna natjecanja, uzbuđenja svakako nije nedostajalo. Nažalost, povjerenstvo za natjecanje je također imalo posla nakon objave neslužbenih rezultata. Nakon detaljne provjere svih dostupnih dnevnika, povjerenstvo je proglasilo rezultate službenima bez promjena u odnosu na neslužbene rezultate. Iako su navodi u žalbama dijelom točni, primjenom identičnog kriterija na sve preostale veze te Kategorija A jedan operator, miješano Mj. Poz. oznaka QSO Bodovi Množ. Rezultat Superkup 1. 9A8A , A4W , A3MR , A5CY , A3MA , A2BW , A3ST , A3R , A206R , A2ZH , A3QB , A2JG , A202QP ,22 simulacijom novih rezultata, ustanovljeno je da ne bi došlo do nikakvih promjena u konačnim rezultatima, pogotovo u kategoriji E više operatora unutar koje je i bilo prilično tijesno. Posebne plakete osvajaju: - najbolje plasirana postaja radeći malom snagom Dean Milde, 9A5CY, - najbolje plasirana postaja u portabl uvjetima Željan Kragić, 9A5ST, Kategorija D jedan operator, QRP Mj. Poz. oznaka QSO Bodovi Množ. Rezultat Superkup 1. 9A2EY , A5BAA ,55 Kategorija E više operatora Mj. Poz. oznaka QSO Bodovi Množ. Rezultat Superkup 1. 9A0Z , A3B , A1EJK , A0AA , A1CAL , A5G , A1AKL/P , A0V , A3W , A0P , A7B , A1CBM ,30 - najbolje plasirana postaja P-razreda Tomislav Pandurić, 9A3BVT. Ovo natjecanje se boduje i za 9A KV Super Kup 2012., a osvojeni bodovi za svakoga pojedinog sudionika istaknuti su u tablicama s plasmanom. Svi dnevnici, rezultati i UBN izvješća dostupni su na web stranicama 9A HF robota, na web adresi: Pred nama je ljetna pauza za domaća KV natjecanja, a nova uzbuđenja nas očekuju u Kupu Jadrana (početkom listopada), koji će donijeti i konačni rasplet u drugom po redu 9A KV Super Kupu. HRS-ov KV menadžer Krešimir Kovarik, 9A5K Kategorija B jedan operator, samo CW Mj. Poz. oznaka QSO Bodovi Množ. Rezultat Superkup 1. 9A2UZ , A2R , A3IH , A4R , A2MF , A2FW , A2VX ,04 Kategorija C jedan operator, samo SSB Mj. Poz. oznaka QSO Bodovi Množ. Rezultat Superkup 1. 9A9DX , A4CD , A208DX , A5AMC , A2BD , A1MM , A3NI , A4VM , A7PJT , A1DL , A5ST/P , A5KV/P , A3BVT , A2SW , A7DRI , A6IND , A7SSY , A2YL , A3CDJ , A2WA , A6JOY , A5AFC , A5LEA , A206SJZ , A5NLO/P , A7IUP , A6LVY ,02 Kategorija H klubovi Mj. Klub Članovi Ukupno Množitelj Rezultat Superkup 1. 9A1CFN 9A2BW, 9A3CDJ, 9A4W, 9A7B , A1IST 9A2SW, 9A3IH, 9A3R, 9A3ST , A1CBM 9A1CBM, 9A206R, 9A2FW, 9A2WA, 9A2YL, 9A5ST/P, 9A7PJT , A1CBB 9A4R, 9A8A , A1CKL 9A2ZH, 9A3MA , A1CKG 9A2VX, 9A5AFC, 9A5AMC, 9A5G, 9A6LVY , A1ACD 9A0P, 9A2MF, 9A7SSY , A1AKL 9A1AKL/P, 9A2JG , A1ADE 9A206SJZ, 9A2EY, 9A4CD , A1CAZ 9A0Z, 9A5NLO/P , A1KDE 9A3B , A1CRJ 9A2UZ, 9A3QB , A1CIG 9A3MR, 9A5BAA , A1CCY 9A5CY , A1EJK 9A1EJK , A1DXC 9A0AA , A1CCJ 9A208DX, 9A3BVT , A1CAL 9A1CAL , A1BRS 9A0V , A1RKV 9A3W , A1HDE 9A9DX , A1CEU 9A2R , A1DFG 9A2BD , A1VZD 9A1MM , A1AAX 9A3NI , A1CEQ 9A4VM , A1JSB 9A1DL , A1BHI 9A5KV/P , A1ABE 9A7DRI , A1CRS 9A6IND , A1CAY 9A6JOY , A1CBK 9A202QP , A1CHP 9A5LEA , A1CZZ 9A7IUP ,01 Dnevnici za kontrolu: 9A6M, 9A7V. RADIO HRS

22 KV CQ WW WPX CW Niti prošla, godina, nije donijela bolje propagacije u svibnju (CW dio WPX natjecanja), nego što su bile na kraju ožujka (SSB dio WPX natjecanja). Par dana prije natjecanja sve je izgledalo vrlo optimistično (i SFI i SSN), a onda je, prije samog početka natjecanja, započela sunčana oluja i sve se u trenu promijenilo. Naravno, ni to nije omelo one koji su planirali raditi u natjecanju. Dokaz za to je primljenih dnevnika rada s 2,2 milijuna ostvarenih veza. Čak 84% tih veza moglo se provjeriti cross-checkingom, koji je potvrdio da ih je 95,6% uistinu održano. Unatoč prosječnim propagacijama, ekipa LZ9W je postavila novi rekord s odrađenih prefiksa. U natjecanju je sudjelovalo i 36 postaja iz 9A što je novi rekord. Ni ovoga puta nisu izostali vrhunski rezultati koje su ostvarili naši momci. Prva mjesta u svijetu u svojim kategorijama osvojili su 9A40Y (op. 9A3NM) i 9A2AJ. U europskom top five plasmanu nalazi se čak 11 postaja iz 9A. Uz 9A40Y i 9A2AJ tu su i 9A1A, 9A3JH, 9A3VM, 9A5MT, 9A5D, 9A4W, 9A6B (9A2EU), 9A6XX i 9A1AA. Nove 9A rekorde postavili su: 9A6XX, 9A4W, 9A1AA, 9A5MT, 9A6B i 9A3JH. Zahvaljujući izvrsnim rezultatima naših postaja u oba prošlogodišnja WPX natjecanja, Croatian Contest Club osvojio je 5. mjesto u svijetu kategoriji klubova (izvan SAD-a) s 51 prijavljenim dnevnikom rada i 138,4 milijuna bodova, što je daleko najbolji rezultat CRO CC-a do sada. REZULTATI 9A POSTAJA Kategorija Poz. oznaka Rezultat Veza Množitelji SOAB 9A6XX A04JB (9A3XV) A8CW A3QB MHz (TS) 9A4W MHz 9A3IH ,5 MHz 9A40Y (9A3NM) ,8 MHz 9A2AJ SOAB LP 9A2VR A8A A4AS (DO6SR) A6Z SOAB LP (TS) 9A2GA MHz LP 9A3VM A5ST MHz LP 9A8W A4MF MHz LP 9A4R MHz LP 9A2VX A2XW SOAB ASS (TS) 9A1AA A4WY MHz ASS 9A2U (9A3ZA) MHz ASS 9A5D (9A3Y) A3ST MHz ASS 9A4KW MHz ASS 9A5MT ,5 MHz ASS 9A5TO SOAB LP ASS (TS) 9A6B (9A2EU) MHz LP ASS 9A1CMA (9A5TO) SOAB QRP 9A/OZ8A MHz QRP 9A4AA MHz QRP 9A8MM MHz QRP 9A3JH MS 9A7A A3W M2 9A1A Rekordi 9A postaja u CQ WW WPX CW Kategorija Poz. oznaka Rezultat Veza Množ. Godina Jedan operator, velika snaga SO AB 9A6XX MHz 9A5Y (9A3NM) MHz 9A3GW MHz 9A5W MHz 9A5W ,5 MHz 9A1CCY (9A3NM) ,8 MHz 9A3B (9A2VR) Jedan operator, mala snaga SO AB 9A0DX MHz 9A3VM MHz 9A3B (9A1AA) MHz 9A3B (9A1AA) MHz 9A7T (9A2EU) ,5 MHz 9A240B (9A4WW) ,8 MHz 9A2OO Jedan operator, QRP SO AB 9A2EY MHz 9A3GU MHz 9A1CEI MHz 9A3GU MHz 9A9L Jedan operator, velika snaga, assisted SO AB 9A1AA MHz 9A2U (9A3ZA) MHz 9A1V (9A4M) MHz 9A5W MHz 9A5MT ,5 MHz 9A5TO Jedan operator, mala snaga, assisted SO AB 9A2EU MHz 9A2U MHz 9A1CMA (9A5TO) MHz 9A1CHP (9A6NHH) ,5 MHz 9A1CMA (9A5TO) Overlay, tribander/single element SO AB HP 9A5K MHz 9A4W MHz 9A/VE3ZIK MHz 9A3MA AB LP 9A0DX (9A3PA) MHz LP 9A4RV AB HP Ass 9A1AA AB LP Ass 9A2EU MS 9A3B Više operatora MS 9A7A M2 9A7A MM 9A1A RADIO HRS

23 KV SVJETSKI PLASMAN EUROPSKI PLASMAN Jedan operator, velika snaga Svi opsezi 1. EF8M (RD3A) MHz 1. PW2D (PY2ZXU) MHz 1. HK1R MHz 1. HK1X MHz 1. YU1LA ,5 MHz 1. 9A40Y (9A3NM) ,8 MHz 1. 9A2AJ Jedan operator, mala snaga Svi opsezi 1. P49Y (AE6Y) MHz 1. CE2/VE7SV MHz 1. PY2MTS MHz 1. RX9AF MHz 1. SP4JCQ ,5 MHz 1. S57DX ,8 MHz 1. YT4A (YT1AA) Jedan operator, velika snaga Svi opsezi 1. CR2X (OH2PM) A6XX MHz 1. E77A MHz 1. CS2C(OK1RF) MHz 1. E73W (E73O) MHz 1. YU1LA ,5 MHz 1. 9A40Y (9A3NM) ,8 MHz 1. 9A2AJ Jedan operator, mala snaga Svi opsezi 1. IR1Y (IK1HJS) MHz 1. EA5AER A3VM MHz 1. YU1AU MHz 1. UA1ZZ MHz 1. SP4JCQ ,5 MHz 1. S57DX ,8 MHz 1. YT4A (YT1AA) Jedan operator, assisted, velika snaga Svi opsezi 1. TO8A (R5GA) MHz 1. 9K2RA (9K2RR) MHz 1. PY1NX MHz 1. YT9A MHz 1. HK1N ,5 MHz 1. HA3LI ,8 MHz 1. IK0HBN Tribander/jedan element, velika snaga Svi opsezi 1. FM5CD MHz 1. UR2VA A4W MHz 1. WN1GIV/4 (N4BP) MHz 1. ZC4LI MHz 1. KU8E/ ,5 MHz 1. HA3LI ,8 MHz 1. SP9ATE Jedan operator, assisted, velika snaga Svi opsezi 1. EF5Y (EA5GTQ) MHz 1. EO4M (UR5MW) MHz 1. IP7U (IK7JWY) A5D (9A3Y) MHz 1. YT9A MHz 1. S52AW A5MT ,5 MHz 1. HA3LI ,8 MHz 1. IK0HBN Tribander/jedan element, velika snaga Svi opsezi 1. T70A (9A3A) A1AA MHz 1. UR2VA A4W MHz 1. ES4RD MHz 1. IK0YVV MHz 1. IZ5DIY ,5 MHz 1. HA3LI ,8 MHz 1. SP9ATE Jedan operator, assisted, mala snaga Svi opsezi 1. 5B/US7IDX (RN3QO) MHz 1. SV0XBZ/9 (YL2VW) MHz 1. UK8AR MHz 1. YU1R (YT1NP) MHz 1. PY2SEX ,5 MHz 1. UR3LPM ,8 MHz 1. YO2AQB Tribander/jedan element, mala snaga Svi opsezi 1. 3V8SS (KF5EYY) MHz 1. DH8BQA MHz 1. NP2/OL5Y (OK1FUA) MHz 1. CE3AA (XQ4CW) MHz 1. M5E (G0CKV) ,5 MHz 1. RA7Y ,8 MHz 1. YT4A (YT1AA) Jedan operator, assisted, mala snaga Svi opsezi 1. IO4T (IK4VET) MHz 1. SV0XBZ/9 (YL2VW) MHz 1. YT8T MHz 1. YU1R (YT1NP) MHz 1. YT8A (YU1EA) ,5 MHz 1. UR3LPM ,8 MHz 1. YO2AQB Tribander/jedan element, mala snaga Svi opsezi 1. OM5X (OM5XX) A6B (9A2EU) MHz 1. DH8BQA MHz 1. YU1AU MHz 1. UA1AFT MHz 1. M5E (G0CKV) ,5 MHz 1. RA7Y ,8 MHz 1. YT4A (YT1AA) Jedan operator, QRP Svi opsezi 1. UU2CW MHz 1. LU7HZ MHz 1. HG15IPA (HA3JB) MHz 1. HA6NW MHz 1. YU1WC A3JH ,5 MHz 1. HG6C (HA6IAM) ,8 MHz 1. S53AR Više operatora Jedan predajnik 1. CQ3A Dva predajnika 1. CR3L A1A Više predajnika 1. LZ9W Jedan operator, QRP Svi opsezi 1. UU2CW MHz 1. I0UZF MHz 1. HG15IPA (HA3JB) MHz 1. HA6NW MHz 1. YU1WC A3JH ,5 MHz 1. HG6C (HA6IAM) ,8 MHz 1. S53AR Više operatora Jedan predajnik 1. E7DX Dva predajnika 1. II9T A1A Više predajnika 1. LZ9W RADIO HRS

24 KV CQ WW DX RTTY Prošlogodišnje natjecanje CQ WW DX RTTY, 25. po redu, bit će zapamćeno po odličnim propagacijama na 10 i 15 metara koje su bile posljedica visokoga solarnog fluksa. No, visoki SFI stvorio je dosta problema na 20-metarskom opsegu. Ovako dobre propagacije omogućile su postavljanje 12 svjetskih i 62 kontinentalna rekorda. U natjecanju su se pojavile pozivne oznake, što je povećanje za 18% u odnosu na godinu. Također, povećan je i broj dnevnika za 25% na rekordnih dnevnik. Tijekom natjecanja bilo je moguće održati vezu s 215 DXCC entiteta iz svih 40 zona. Najpopularnija kategorija i ovoga je puta bila jedan operator, mala snaga s sudionika. Broj 9A postaja, njih 20, koje su sudjelovale u prošlogodišnjem natjecanju također je novi rekord. Najbolje su rezultate ostvarili Braco, 9A7R, koji je bio 2. u svijetu na 28 MHz assisted, dok je Davor, 9A3AAX, bio 3. u svijetu na 7 MHz. Pored njih izvrsne rezultate u europskom plasmanu ostvarili su: Kristijan, 9A4WY, koji je bio 2. u EU i 9A6B (op. 9A2EU), koji se plasirao na 3. mjesto u EU na 28 MHz assisted. REZULTATI 9A POSTAJA Kategorija Poz. oznaka Rezultat Veza USA/VE Zone DXCC 28 MHz 9A4WY MHz 9A8W A9SF MHz 9A3AAX SOAB LP 9A3ZI A3BIM A8A A/PC5A A6ZT A12AO A6Z A2BW A5ALL ,5 MHz LP 9A4AA SOAB ass. 9A7V A6JOY MHz ass. 9A7R A6B (9A2EU) SOAB LP ass. 9A3XV M2 9A4P Croatian Contest Club zauzeo je 28. mjesto u kategoriji Klubovi s 2,5 milijuna bodova iz 16 dnevnika. Unatoč ovome skromnom rezultatu raduje nas činjenica da je broj dnevnika prijavljenih za CRO CC u ovome specifičnom natjecanju iz godine u godine u porastu. Davor, 9A3AW (ex 9A3AAX) EUROPSKI PLASMAN Jedan operator, velika snaga Kategorija Poz. oznaka Rezultat SOAB LY5E MHz PI4DX A4WY MHz S50R MHz SO4M MHz YT8A A3AAX ,5 MHz IN3QBR Jedan operator, mala snaga SOAB SQ9UM MHz EA7ISH MHz YO3JF MHz EU1DX MHz SP3VSE ,5 MHz HA1WD Jedan operator, velika snaga, assisted SOAB LZ8E MHz 9A7R A6B MHz TM6M MHz IK4MGP MHz II4LXV ,5 MHz IZ0KBR Jedan operator, mala snaga, assisted SOAB S57AW MHz PA1CC MHz OK3C MHz Z35X MHz DM6DX ,5 MHz IK0XBX Više operatora MS HP UZ2M MS LP LZ5R M2 ES9C MM IT9BLB A KV Super Kup stanje nakon 2. perioda PLASMAN PRVIH 10 POSTAJA A jedan operator Mj. Pozivna oznaka Bodovi 1. 9A8A 200, A2EY 160,00 9A2UZ 160, A9DX 159, A4CD 149, A208DX 132, A3MA 132, A2BD 129, A5AMC 126, A3MR 117,67 B više operatora Mj. Pozivna oznaka Bodovi 1. 9A0Z 200, A3B 180, A0AA 162, A1EJK 121, A1CAL 105, A5G 100, A7B 96, A7A 91, A0V 69, A8M 65,04 C klubovi Mj. Pozivna oznaka Bodovi 1. 9A1IST 174, A1CFN 145, A1CBM 82, A1CKG 53, A1CBB 47, A1CKL 38, A1ADE 32, A1ACD 21, A1CAZ 21, A1KDE 19, RADIO HRS

25 KV Međunarodna KV natjecanja Rezultati 9A postaja HA DX Kategorija Mj. Poz. oznaka Rezultat Veza Množ. SO 160 m HP CW 1. 9A5W SO 160 m LP CW 14. 9A4WY SO 160 m HP MIX 1. 9A2AJ SO 80 m HP CW 4. 9A7R SO 80 m LP CW 28. 9A3DML A3TU A5MT SO 80 m LP SSB 13. 9A1BM SO 40 m HP MIX 1. 9A1AA SO 40 m HP CW 8. 9A7D SO 40 m LP CW 1. 9A3VM SO 40 m LP MIX 12. 9A2GA SO 40 m LP SSB 16. 9A7ZZ A3DPL SOAB LP CW 61. 9A5V A5AX SOAB LP MIX 41. 9A6ILI SOAB LP SSB A1DL SOAB QRP MIX 10. 9A2EY UBA SSB Kategorija Mj. Poz. oznaka Rezultat Veza Množ. SO 20 m HP 27. 9A8M SO 20 m LP 46. 9A1DL SO 80 m LP 5. 9A1BM A2GA SO AB LP 75. 9A7ZZ CW Kategorija Mj. Poz. oznaka Rezultat Veza Množ. SO 20 m HP 8. 9A5W SO 20 m LP 14. 9A3VM A5CW SO 40 m HP 1. 9A7R SO 40 m LP 1. 9A2AJ A4BA SO 80 m HP 2. 9A5Y SO 80 m LP 11. 9A8W SOAB LP A2TN A5V SOAB QRP 9. 9A2EY PACC Kategorija Mj. Poz. oznaka Rezultat Veza Množ. SO 160 m HP CW 17. 9A4WY SO 20 m HP SSB 5. 9A4VV SO 40 m HP SSB 7. 9A1IW SO 80 m HP CW 13. 9A3TU SOAB LP CW 18. 9A3GI A4MF SOAB LP MIX 99. 9A8MM SOAB LP SSB 6. 9A1BM A7ZZ A1DL ARI DX Kategorija Poz. oznaka Rezultat Veza Množ. SO MIX 9A2EU A8W A7R SO CW 9A5V CQ MIR DX Kategorija Mj. Poz. oznaka Rezultat Veza Množ. 7 MHz SSB 18. 9A6SJZ MHz MIX 1. 9A5W MHz CW A3XV MHz SSB 44. 9A5AMC A5ZP SOAB MIX 44. 9A2EU SOAB MIX QRP 19. 9A3JH SOAB SSB LP 99. 9A1DL SOAB CW 53. 9A4WY A1AA A2HQ/P SOAB CW LP A4MF All Asian DX CW Kategorija Poz. oznaka Rezultat Veza Množ. SO 15 m 9A4W A4WY A3ST SO 20 m 9A3VM A7R A4AA SO 80 m 9A8W SOAB 9A/OK2UQ A3XV A2EY SSB Kategorija Poz. oznaka Rezultat Veza Množ. SO 15 m 9A25TA SO 40 m 9A2AJ A7R SOAB 9A6B EU HF Championship Kategorija Mj. Poz. oznaka Rezultat Veza Množ. MIX HP 17. 9A5X A7P (9A6XX) A2VR A7R A7V MIX LP 4. 9A5K A3XV A2VX CW HP 4. 9A5W CW LP 17. 9A3VM A2BW A5V SSB HP 21 9A8BEN SSB LP 9. 9A40Y (9A5TO) RADIO HRS

26 KV Russia District Award Kategorija Mj. Poz. oznaka Rezultat Veza Množ. SO MIX HP 12. 9A2NA A7R SO CW HP 3. 9A1AA SO CW LP 20. 9A2NO A2TN A3XV SO SSB HP 10. 9A40Y SO SSB LP 73. 9A1SZ/p A6SJZ Worked All Germany Kategorija Mj. Poz. oznaka Rezultat Veza Množ. SO CW LP 2. 9A3VM A4LW A2BW A3DML A3XV SO CW HP 28. 9A4WY SO MIX QRP 17. 9A2EY MO 2. 9A3B YO DX Kategorija Mj. Poz. oznaka Rezultat Veza Množ. SOMB CW LP 5. 9A3VM A4U A3XV A5V A4W SOMB CW HP 88. 9A6C SOMB SSB LP 32. 9A1SZ/p A1DL SOMB MIX LP 21. 9A2EY SOSB 80m 1. 9A3B (9A1AA) SOSB 40m 1. 9A7R A2AJ A6K A6B Scandinavian Activity SSB Kategorija Mj. Poz. oznaka Rezultat Veza Množ. SOAB LP A6SJZ A6PKT A7DCK CW Kategorija Mj. Poz. oznaka Rezultat Veza Množ. SOAB LP 4. 9A2AJ SOAB HP ASS 13. 9A7R A1AA Worked All Europe CW Kategorija Poz. oznaka Rezultat Veza Množ. QTC SO LP 9A3XV SO HP 9A6XX A5MT A1AA A2VR A6B (9A2EU) A7R SSB Kategorija Poz. oznaka Rezultat Veza Množ. QTC SO LP 9A1DL SO HP 9A6XX RTTY Kategorija Poz. oznaka Rezultat Veza Množ. QTC SO LP 9A2BW SO HP 9A5X Ukraina DX Kategorija Mj. Poz. oznaka Rezultat Veza Množ. SOAB MIX 18. 9A1CFR SOAB CW LP 82. 9A5X A5V A3XV SOAB SSB LP 39. 9A1CVG A1DL A6SJZ m 2. 9A2AJ m 20. 9A3DML m 49. 9A04JB MO 29. 9A1CGK LZ DX Kategorija Mj. Poz. oznaka Rezultat Veza Množ. SOAB MIX 34. 9A2UZ A6JOY A7IUP SOAB CW A3XV SOAB SSB 76. 9A1CVG A1BM A1DL A6LRY A6SJZ SO 10 m 20. 9A04JB SO 15 m 26. 9A4W SO 80 m 1. 9A3B (9A1AA) A3SO CQ WW 160 metara DX CW Kategorija Poz. oznaka Rezultat Veza State DXCC SO HP 9A2VR SO LP 9A6Z A3KB A2GA SO QRP 9A2BW A9L A4AA SO ASS 9A4M A5MT A8W A2AA A4WY A2OU MO 9A7A A7T A1VZD SSB Kategorija Poz. oznaka Rezultat Veza State DXCC SO HP 9A2DQ SO ASS 9A2VR MO 9A8M RADIO HRS

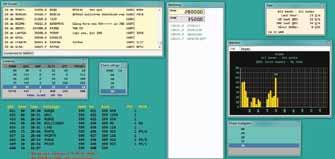

27 KV Najava natjecanja RSGB IOTA Ovogodišnji RSGB IOTA Contest, koji se održava 28. i 29. srpnja, donosi nekoliko vrlo važnih promjena u Pravilima natjecanja koja će dosadašnje rekorde učiniti nevažećima zbog promjena u sustavu bodovanja, kao i zbog ukidanja, ali i uvođenja ograničenja u nekim kategorijama. Donosimo najvažnije promjene u Pravilima IOTA natjecanja. Ukinuta je kategorija Više operatora s kontinenta (World, Multi op). Organizator se na ovaj korak odlučio (iz samo njemu znanih razloga) iako je u posljednjih 4-5 godina u toj kategoriji bilo uvijek postaja i pobjednik je ostvario vrlo zavidan bodovni saldo. No, jedno je sigurno, kategorije World, Multi op. više nema. Postajama koje rade s otoka u kategoriji Više operatora, dopušteno je najviše 6 promjena banda/vrste emisije u jednom satu. Naprimjer: prelazak s 20 m CW na 15 m SSB i potom povratak na 20 m SSB znači dvije promjene banda/vrste emisije. Pod jednim satom se podrazumijeva period od (naprimjer) do ili od do Do sada je broj promjena bio neograničen tako da će ova promjena znatno zakomplicirati stvari timovima koje love vrhunski plasman. Trebat će biti vrlo oprezan prilikom lova na množitelje kako se ne bi povrijedilo ovo pravilo. Postaje koje rade s otoka u kategoriji Više operatora, u dnevniku za svaku vezu moraju imati jasno označeno da li je rađena s RUN ili MPL postaje. Za cabrillo format dnevnika to znači da veze s RUN postaje imaju oznaku 0, dok veze s MPL postajom imaju oznaku 1. MPL postaji će biti priznate samo veze koje su novi množitelj. Veze između dviju postaje s kontinenta umjesto dosadašnjih 3 boda sada vrijede 2 boda. Organizator je ovime najvjerojatnije htio još više potaknuti postaje s kontinenta da se usredotoče na veze s postajama s otoka. Veza između postaja s otoka s postajama s kontinenta umjesto dosadašnjih 3 boda sada vrijede 5 bodova. To je još jedan poticaj i podsjećanje da je ovo natjecanje kojemu je cilj povećanje aktivnosti s otoka i promoviranje IOTA programa. Veze između postaja s istog otoka (iste IOTA reference) sada vrijede 5 bodova (umjesto dosadašnjih 3 boda). Opravdanost ove promjene nije baš bistra, ali je jasno što je tvorac Pravila natjecanja htio postići. Tijekom IOTA natjecanja (sigurno) ćete najviše veza odraditi s postajama iz EU-005 jer ih je najviše s te oznake aktivno u natjecanju. To će ĐI stanicama svakako donijeti puno bolji bodovni saldo nego što su ga imale u dosadašnjem sustavu bodovanja. I na kraju najvažnija promjena. U kategoriji Otok, ekspedicija, mala snaga ukinuto je ograničenje antenskog sustava. Do sada su postaje u toj kategoriji smjele koristiti isključivo jedno elementne antene. Sada postaje u Low power, expedition kategoriji imaju ista prava na neograničen broj antena i antenskih elemenata kao i u kategoriji High power, expedition. Nadamo se da će ove promjene Pravila dovesti do toga da se promjeni i omjer broja sudionika s otoka prema broju sudionika s kontinenta. Za sada je taj omjer gotovo 1:3 za kontinentalce. Također se nadamo da će i ove godine više od postaja sudjelovati u natjecanju i poslati svoje dnevnike rada. U posljednjih nekoliko godina broj postaja iz 9A koje sudjeluju u ovome natjecanju je između 25 i 30, a značajan doprinos svake godine daju i gosti koji ljetuju na našim otocima. To je lijep broj sudionika, ali nažalost i ovdje su do sada brojčano bile jače 9A postaje s kontinenta. Ove godine bi nam i propagacije trebale ići na ruku pa se na bandovima može očekivati ludi posljednji vikend u srpnju. Dakle, na godišnji odmor ne zaboravite ponijeti neki uređaj koji XYL-ka neće primijetiti u prtljazi. Ako vas ipak otkrije, odite (pod nekim prihvatljivim izgovorom, hi) na koji sat na susjedni otok i odradite pokoju vezu. Čujemo se na opsezima 28. i 29. srpnja. Sretno svima! (9A1AA) Natjecateljski računalni program DXLog Natjecateljski računalni program DXLog, autora Krešimira Kovarika, 9A5K, nastao je kao rezultat razvoja programa 9A Test, koji je isti autor izradio za rad u domaćim KV natjecanjima. Na početku je program zadovoljio apetite domaćih kontestera, posebice kada je uspješno umirovljen pijani zastavnik, no ubrzo se ukazala potreba za programom koji će u sebi imati module i za ostala lokalna natjecanja zemalja iz našeg okruženja, kao i za najnovija natjecanja koja još uvijek nisu pokrivena nekima od najpoznatijih natjecateljskih programa (N1MM, SD, TR4W, WinTest). Tako je, sredinom kolovoza godine, u probni rad puštena inačica DXLoga. Kako to obično biva s programima u razvoju prvo su riješene dječje bolesti, a zatim je dodavana podrška (moduli) za razna nova (i stara) natjecanja, ispravljani su bugovi, rješavani problemi s CAT-om za različite radiouređaje, dodan je CW monitor pa zatim podrška za WW RTTY natjecanje, i tako dalje, i tako dalje. Trenutačno je aktualna inačica , ali ne zadugo jer je već u pripremi nova inačica u kojoj će se, između ostalog, naći još neka natjecanja s kojima se uskoro susrećemo, kao i neki jedinstveni noviteti za ljubitelje UKV natjecanja. DXLog trenutačno podržava 38 KV natjecanja, ima modul za europska VHF/UHF/SHF natjecanja, kao i DXPedition mode. CAT sustav razvijen za podršku svih Kenwoodovih radiouređaja, Elcraftovog K3, kao i 26 raznih Yaesu i Icom postaja. Program također podržava umrežavanje više računala što je svakako zanimljivo za natjecatelje u kategoriji više operatora. Glavne prednosti programa za nas iz 9A i susjednih zemalja su to što možemo vrlo lako komunicirati s autorom koji problem može riješiti u hodu, a drugi je vrlo prihvatljiva cijena. Naime, program je besplatan! Na web stranici možete skinuti ovaj program, ali i pročitati nešto o njegovom razvoju, kao i o budućim novitetima. Svojim primjedbama i zapažanjima pomoći ćete da postane što bolji i još korisniji svima nama koji volimo natjecanja. RADIO HRS

28 KV KALENDAR KV NATJECANJA srpanj prosinac SRPANJ RAC CANADA DAY CONTEST YV DX CONTEST DL DX RTTY CONTEST IARU HF CHAMPIONSHIP RRTC CHAMPIONSHIP DMC RTTY CONTEST RSGB IOTA CONTEST KOLOVOZ EU HF CHAMPIONSHIP lea.hamradio.si/~scc/euhf/euhfcrules.htm WAE DX CONTEST CW SARTG WW RTTY CONTEST RDA CONTEST SCC RTTY CHAMPIONSHIP lea.hamradio.si/~scc/rtty/rttyrules.htm YO DX HF CHAMPIONSHIP RUJAN RUSIAN RADIO WW RTTY ALL ASIAN DX CONTEST SSB A FIELD DAY CONTEST SSB KULYKOVO POLYE WAE DX CONTEST SSB SAC CONTEST CW CIS DX QPSK63 CONTEST CQ WW RTTY DX CONTEST LISTOPAD EU SPRINT AUTUMN SSB KUP JADRANA EPC RUSSIA DX CONTEST OCEANIA DX CONTEST SSB TRC DX CONTEST OCEANIA DX CONTEST CW EU SPRINT AUTUMN CW SAC CONTEST SSB LZ OPEN 80 m CONTEST CQ SQ SSB CONTEST brcontest.com JARTS WW RTTY CONTEST jarts.web.fc2.com WAG CONTEST CQ WW DX CONTEST SSB STUDENI IPA RC CONTEST CW IPA RC CONTEST SSB UKRAINA DX CONTEST HSC CONTEST WAE DX CONTEST RTTY JAPAN INTERNATIONAL DX SSB OK/OM DX CONTEST CW okomdx.crk.cz LZ DX CONTEST dx.bfra.org/rulesen.html ALL AUSTRIA 160 m CONTEST CW EPC PSK63 QSO PARTY eu.srars.org/index.php CQ WW DX CONTEST CW PROSINAC ARRL 160 m CONTEST CW TOPS ACTIVITY CONTEST CW procwclub.yo6ex.ro EPC UKRAINE DX CONTEST ARRL 10 m CONTEST RUSSIAN 160 m CONTEST OK DX RTTY CONTEST CROATIAN CW CONTEST RAEM CONTEST CW raem.srr.ru/contest STEW PERRY TOPBAND DC CW jzap.com/k7rat/stew.html (9A1AA) RADIO HRS

29 UREĐUJE: Mate Botica, 9A4M UKV Piše: Goran Grubišić, 9A6C Alpe Adria UHF Sudionicima prošlogodišnjeg Alpe Adria UHF natjecanja na ruku nisu išle ni vremenske prilike, a ni prilike na opsegu. Troposfersko prostiranje poremetili su jaki vjetrovi i nevere, a rijetka i strateški pogrešno raspoređena naoblaka nije pomogla ni ljubiteljima najviših frekvencija. Time je broj ostvarenih veza, a i ostvareni QRB na centimetarskim valovima, bio ispod uobičajenih. Ipak, najupornijima se trud isplatio i među prvih deset postaja po kategorijama ima i nekoliko naših. Stari macani, 9A2SB i 9A3AQ, dobro su naplatili godine iskustva s UKV opsega i zasluženo ponijeli kući vrlo ukusno dizajnirana priznanja koja je za prošlu godinu dijelio Austrijski savez. Diplome su zaslužili 9A1CMS, 9A4QV pa i 9A1V, kojima su samo dvije veze na 10 GHz donijele neočekivano priznanje. Upornost se ipak isplatila. Unatoč mršavim rezultatima valja reći da opsezi nisu mirovali i da su oni najspremniji odradili veze i na 76 GHz. Za ovu godinu možemo očekivati i prve 9A pozivne oznake na 24 GHz gdje su prve veze već odrađene u nedavnim natjecanjima. Alpe Adria kontest plaketa za nastup u prošlogodišnjem natjecanju krasi police Radiokluba Čepin, 9A1CAW Alpe Adria UHF rezultati Kategorija A 435 MHz/70 cm Mj. Poz. znak Lokator QSO Rezultat Pogreška ODX QRB ASL/m P/W Antena 1. IK4WKU/6 JN63DT ,69% SO9A JN99HW Yagi HM vert. stack. 2. S57C JN76PB ,62% LZ3A KN12LR JXX 3. OK2KJT JN99AJ % IK4WKU/6 JN63DT , 12 6, 8 6-el. 4. S59P JN86AO ,75% LZ3A KN12LR el. F9FT 5. S53SL JN76PL ,04% I1NDP JN45AL S51ZO JN86DR ,23% LZ3A KN12LR el. DJ9BV 7. 9A1CAW JN95GM % DL6NAA JO50VF el. DJ9BV 8. S59GS JN75NP ,24% LZ3A KN12LR IV3DXW JN65QQ ,43% SO9A JN99HW JXX A2KK JN95LI % OK1KKL JO70PO el. Elrad 14. 9A7S JN85EI ,90% SP6IWQ JO80HK el. Yagi YU7EF 15. 9A1WW JN75SL ,97% OL1B JO80IB Yagi 17. 9A1CMS JN86DM % SP6IWQ JO80HK M9WLA 21. 9A4VM JN85FS % DL6NAA JO50VF el. F9FT 24. 9A3NI JN65WG ,22% IK2ECM/2 JN44PQ el. Yagi 32. 9A2LX JN95LM % OK1AJY JO70PO Yagi 33. 9A2XW JN75SM % OK2KJT JN99AJ el. Yagi 37. 9A1IW JN75SL % YU1LA KN04FR el. oblong YU1QT 42. 9A1V JN82IW % S53SL JN76PL A2EY JN85AT % IK4WKU/6 JN63DT el. krina Yagi 47. 9A1CKG JN75FI % IK4WKU/6 JN63DT Quad 49. 9A3QB JN95HN % S57C JN76PB A5YY JN74LT % IK4WKU/6 JN63DT Arrow 7-el. Yagi 51. 9A3CHM JN75SL % S51ZO JN86DR X A4QV JN75BB % IK4WKU/6 JN63DT el. DL6WU 62. 9A3KIS JN75RO % 9A1IW JN75SL Comet GP A3IGY JN75SL ,12% 9A1IW JN75SL vertikal Kategorija B 1,3 GHz/23 cm Mj. Poz. znak Lokator QSO Rezultat Pogreška ODX QRB ASL/m P/W Antena 1. S57C JN76PB % LZ3A KN12LR cm dish 2. IK3GHY JN65DM ,98% HA8MV/P KN06HT ,8 m dish 3. OM5CM JN98DF % DL1ATI JO50QU el. F9FT 4. IK3COJ JN65BN % HA8MV/P KN06HT ,8 m dish 5. S53FO JN76PL % IK2OFO JN45NK m dish 6. YU1LA KN04FR ,36% IK3COJ JN65BN el. Yagi 7. 9A1CAW JN95GM % IK3COJ JN65BN el. loop 8. HA8MV/P KN06HT ,63% DL4DTU JO60TR ,2 m dish 9. S57SU JN76BD % YU1LA KN04FR ,8 m dish, 55-el. F9FT 10. 9A6K JN95HN % IK3COJ JN65BN el. F9FT 16. 9A3AQ JN75WS ,12% KN04FR YU1LA loop 19. 9A3NI JN65WG % IK3COJ JN65BN Yagi 23. 9A4QV JN75BB % JN45NK I3GWE/ el. loop 25. 9A1CMS JN86DM % I3GWE/3 JN55PS el. DL6WU 26. 9A2KK JN95LI % 9A1CAW JN95GM el. loop 27. 9A2LX JN95LM % S57SU JN76BD Yagi 30. 9A1IW JN75SL % S57C JN76PB el. Yagi 34. 9A2EY JN85AT % IK1VDD JN35SC el. krina Yagi za 432 Mhz RADIO HRS

30 UKV Kategorija C 2,3 GHz/13 cm i 5,7 GHz/5 cm Ukupni 2, 3 G H z 5, 7 G H z Mj. Poz. znak Lokator rezultat QSO Bodovi Pogreška ODX QRB ASL/m P/W Antena QSO Rezultat Pogreška ODX QRB P/W Antena ASL 1. S57C JN76PB % DL7QY cm dish % HA8MV/P cm dish HA8MV/P KN06HT % DL4DTU ,2 m dish % S57C ,5 m dish S51ZO JN86DR % SN9K ,8 m % HA8MV/P , IK3COJ JN65BN ,7% HA8MV/P ,8 m dish % S57C ,8 m dish A1CAW JN95GM % IK3COJ el. Yagi IW3SPI JN66OD % S57C ,35 m dish % S57C ,35 m dish A3AQ JN75WS % 9A1CAW loop % S57C 56 0,2 dish A1CMS JN86DM % S57C 93 0,2 80 cm dish S57SU JN76BD % S57C 91 0,1 horn OE3LI JN77XX % OE1RVW m offset Kategorija D 10 GHz/3 cm (10 GHz), 24 GHz and 76 GHz Ukupni 1 0 G H z 2 4 G H z Mj. Poz. znak Lokator rezultat QSO Rezultat Greška ODX QRB ASL/m P/W Antena QSO Rezultat Pogreška ODX QRB P/W Antena 1. S57C JN76PB % DL7QY cm dish 2. OK2POI JN99AJ % S57C cm dish 3. I4XCC JN63HW ,24% S51ZO A3AQ JN75WS % I4XCC ,2 dish 5. S51ZO JN86DR % I4XCC HA8MV/P KN06HT % S57C ,2 1,2 m dish 7. 9A1CAW JN95GM % S57C ,2 1,2 m dish 8. IW3SPI JN66OD % I6XCK ,35 m dish 9. 9A4QV JN75BB ,81% I4XCC ,2 45 cm dish 10. 9A1V JN82IW % S57C cm dish 11. 9A4ZM JN64WU % 9A3AQ cm prime focus 13. 9A1CMS JN86DM % I4XCC cm dish 18. 9A4WT JN95IN % S57C ,5 1,4 dish 9a5sg 19. 9A4M JN85EI % I6XCK cm dish Kategorija D 10 GHz/3 cm(10 GHz), 24 GHz i 76 GHz Ukupni 1 0 G H z 2 4 G H z Mj. Poz. znak Lokator rezultat QSO Rezultat Pogreška ODX QRB ASL/m P/W Antena QSO Rezultat Pogreška ODX QRB P/W Antena 1. S57C JN76PB % DL7QY cm dish 2. OK2POI JN99AJ % S57C cm dish 3. I4XCC JN63HW ,24% S51ZO A3AQ JN75WS % I4XCC ,2 dish 5. S51ZO JN86DR % I4XCC HA8MV/P KN06HT % S57C ,2 1,2 m dish 7. 9A1CAW JN95GM % S57C ,2 1,2 m dish 8. IW3SPI JN66OD % I6XCK ,35 mt dish 9. 9A4QV JN75BB ,81% I4XCC ,2 45 cm dish 10. 9A1V JN82IW % S57C cm dish 11. 9A4ZM JN64WU % 9A3AQ cm prime focus 12. S57SU JN76BD % I4XCC ,1 horn 13. 9A1CMS JN86DM % I4XCC cm dish 14. OE3LI JN77XX % OK2POI m offset % OE1RVW cm dish 7 6 G H z QSO Rezultat Pogreška ODX QRB P/W Antena 15. OK2KJT JN99AJ ,03% OK1FBX cm dish 16. OE3WRA/3 JN88DC % OE3WOG/P 50 0, cm parabol 16. OE3WOG/P JN88LD % OE3WRA/3 50 0,07 40 cm parabol 18. 9A4WT JN95IN % S57C ,5 1,4 dish 9a5sg 19. 9A4M JN85EI % I6XCK cm dish Vedran, 9A4VV, u Alpe Adria UHF Field Day Sicilia bronca za 9A1V! Prošle se godine termin natjecanja Field Day Sicilia poklopio s našim Activity natjecanjem na 2 m, što su momci iz 9A1V odlično iskoristili i zauzeli treće mjesto u kategoriji 1A! Na ruku im je išlo odlično prostiranje, a pomogao je i Mirko, IK3UNA, koji je nakratko prekinuo godišnji odmor i pridružio se ekipi. Cjeloviti rezultati mogu se pogledati na web adresi Classifica%20Field%20Day%20Sicilia%20 144%20MHz% pdf, a valja reći da su u plasmanu još dvije naše postaje: 9A6C na 10. i 9A9C na 11. mjestu u istoj kategoriji. Ono što krasi ovo simpatično natjecanje je velika aktivnost s juga Italije, u čemu prednjače postaje sa Sicilije, a ako se malo bolje pogledaju rezultati, nisu rijetkost ni veze preko km! Možda vrijedi razmotriti ovaj termin kod planiranja godišnjeg odmora za ovu godinu? RADIO HRS

31 UKV Piše: Goran Grubišić, 9A6C Alpe Adria VHF Za razliku od UHF dijela, sudionike su ovoga puta prilike počastile. Natjecanje je proteklo u borbenom duhu, uz izvanrednu dinamiku i zamamno visok broj dalekih veza. Ako pogledamo prvoplasiranu postaju u kategoriji A vidjet ćemo da je njezin prosjek preko 50 veza na sat! A ukupan broj veza tek neznatno manji u odnosu na natjecanja koja traju puna 24 sata. Kako su sada dnevnici dostupni na internetu, čini se da su uobičajena žarišta dobrih prilika na južnom Mediteranu ovog puta dala sve od sebe pa je broj veza od preko 800 km vjerojatno nikad veći. Ima ih i preko km, u čemu su svoj udio imali i Englezi, za koje i ne možemo reći da su zagriženi sudionici ovog natjecanja. Očito, dobrim prilikama na opsegu nije lako odoljeti. Iz pristiglih dnevnika može se izbrojiti preko sudionika u natjecanju, ne samo iz Alpe Adria regije, već i iz zemalja koje bismo rado upisali u svoj dnevnik, poput Malte, Grčke i Turske. Broj postaja iz OK i DL također je značajan, iako se ne čini tako, prije svega zato što oni u tom terminu imaju svoja QRP natjecanja pa se za svaku vezu u pravilu treba potruditi malo više nego inače. A imamo se i čime pohvaliti! Ova je godina bila u znaku 9A postaja koje su u kategoriji D, postaja koje rade s 5 W i iznad m nadmorske visine, dva prva mjesta pripala ekipi 9A6K, koja je za ovu priliku radila s Vlašića u Bosni i Hercegovini, inače izvanredne UKV lokacije i 9A6D s Ličke Plješivice. I Neven, 9A5YY, zaslužio je svoje mjesto među prvih deset. Telegrafisti su također bili vrijedni pa su 9A1W osvojili drugo, a 9A0V treće mjesto u kategoriji B. Ekipa s Monte Nerone, koja je ovaj put radila kao I5PVA/6 po tko zna koji put, pokazala se prejakom prosjek im iznosi 528 km/qso! 9A2VR je četvrti, a 9A4VM sedmi u kategoriji postaja koje rade s 50 W još jedan dokaz da se upornost isplati. Ranijih smo godina u kategoriji A imali i pobjednike, ali se ove godine samo ekipa 9A1IST ugurala među prvih deset. Ako malo pogledamo tko je bio bolji od njih, jasno je da ovog puta s nevisoke Skitače bolje nije moglo. Čestitamo svima na ostvarenim plasmanima, a pasioniranim analizatorima dnevnika iz natjecanja preporučujemo pregled dnevnika postaja s juga Italije, recimo IS0BSR/IS0 i IT9VDQ bolji desert teško će se naći. Alpe Adria VHF rezultati Kategorija A stacionarne (mjesto iz dozvole za rad) i portabl postaje, snaga prema dozvoli Mj. Poz. znak Lokator QSO Rezultat ODX QRB ASL/m P/W Antena km/qso 1. S59DEM JN75DS EA6RF JM19KM , 2 10, 2 8, 4 4-el. Yagi HA6W KN08FB I2FAK JN45OB el., 8 7-el. Yagi S59R JN76OM IT9VDQ/9 JM68QE el., el., 2 17-el S57O JN86DT LZ7J KN22GS , 4 17, 4 17, 4 17-el. Yagi HA5KDQ JN97LN G6HKS IO92OB S5/IW3INQ JN65XM EA6RF JM19KM el. DK7ZB OE5MKO JN67UT G4SWX JO02RF el. L Yagi S57C JN76PB IT9VDQ/9 JM68QE M2, 6X3FYA, 16,16-el. F9FT OE5D JN68PC G4SWX JO02RF el. Yagi A1IST JN74BX EA3LA/P JN12IK Yagi DK7ZB A1O JN95IT DK3WG JO72GI F9FT A1N JN85LI HB9EOU JN37JC el. YU7EF A3RU JN85MK DL2ALF JO50IW EF0212RU Yagi A1ACD JN64VU IT9VDQ/9 JM68QE KLM17LBX A8D JN95LM DH3NAN JO50NC el.F9FT A1CMS JN86DM IS0BSR/IS0 JN40PA el. F9FT A0R JN73WS OK1KUO JO80FF el. YT3I A9D JN85LW DH3NAN JO50NC el. Yagi YU1QT A1EJK JN85QU DL2ARD/P JO60AR el. Yagi A2KO JN75IE IW2HAJ/2 JN44PQ el A3OD JN95JB OK1IA JN89EJ el. oblong A2WA JN83FM IS0BSR/IS0 JN40PA el. Yagi 207 Kategorija B samo CW, bez obzira na lokaciju, snaga prema dozvoli Mj. Poz. znak Lokator QSO Rezultat ODX QRB ASL/m P/W Antena km/qso 1. I5PVA/6 JN63GN UT5DV KN18DO , 3 17, 2 16, A1W JN75ST IT9VDQ/9 JM68QE M18XXX, 4 10-el. DK7ZB A0V JN95PE OK1IEC JO60UQ el. DL6WU S51ZO JN86DR LZ7J KN22GS el., 2 16-el, 4 5-el S57LM JN76HD IK8BIZ JN70GR el. F9FT S58RU JN65WM SP9PZD JO90GF el. M2 2M5WL S57EA JN76HE OK2UYZ JN89XX el. loop S51WX JN75OS IK1WVQ/1 JN34QM el. DK7ZB E76D JN94AR OK1DIX JO70EB el. DL6WU IN3TLJ/P JN55OT A1N JN85LI el. home made Yagi A2XW JN75SM OK1XZ JO80GB el. Yagi 176 RADIO HRS

32 UKV Kategorija C fiksne i portabl postaje, maksimalna izlazna snaga predajnika 50 W Mj. Poz. znak Lokator QSO Rezultat ODX QRB ASL/m P/W Antena km/qso 1. S59P JN86AO LZ7J KN22GS el. DJ9BV IK2ECM/6 JN63ET LX1DB JN39CO el. F9FT IK3TPP/4 JN63EX HA6W KN08FB el. K1FO HM A2VR JN95FQ IK1WVQ/1 JN34QM el.YU0B IW2NRI/4 JN44SV HG6Z JN97WV hm IZ3QCH/3 JN66EA YT1WP JN04CV A4VM JN85FS IS0BSR/IS0 JN40PA DL7KM IQ5PT/5 JN54HD EB6AOK/P JM08PV system of 2 2 DJ9BV 9-el A/S54O JN74FM IT9ZVL JM68SA el. F9FT OM3CQF JN88RT IW2HAJ/2 JN44PQ F9FT A1CKG JN75GK I8KRO/8 JM88AR quad A2EY JN75XV LZ7J KN22GS el. F9FT A3NI JN65WG I8KRO/8 JM88AR el A1V JN82IW OK2D JN99AJ Y10 el A/DK7CM/P JN74NM DL3ZAL/P JO40QL el. DK7ZB A5SM/P JN86KD LZ7J KN22GS el. DK7ZB A4P/P JN85UM IW2HAJ/2 JN44PQ el. DK7ZB A1CEQ JN85ER IS0BSR/IS0 JN40PA el. DK7ZB A5AB JN75TT IK1WVQ/1 JN34QM el A1IW JN75SL DH9NFM JO50RF el. oblong, LFA 11-el. Yagi A3QB JN95HN IW2HAJ/2 JN44PQ A1BJK/P JN75CH IW2HAJ/2 JN44PQ el. Yagi A3AL JN75XT IQ5TT JN54JD el. DK7ZB A2BW JN83GJ HA5KDQ JN97LN el. Yagi A6DJX JN95AE LZ7J KN22GS dvostruki quad A1JSB JN85XD OL1B JO80IB YU0B A/OK2AIA/P JN83ID HA6W KN08FB el. DK7ZB A/OK2UWQ/P JN83ID IK2ECM/6 JN63ET el. Yagi A3AQ JN75WS IQ0HV/0 JN61LV Yagi A7PPD JN75SK IK6LZA JN63MS el. DK7ZB 99 Kategorija D portabl postaje, nadmorska visina (ASL) veća od metara, maksimalna izlazna snaga 5 W Mj. Poz. znak Lokator QSO Rezultat ODX QRB ASL/m P/W Antena km/qso 1. E7/9A6K JN84TG PD4HDB JO32HN el. long Yagi A6D JN74UT LZ1VPV KN22RR el. Yagi DJ9BV S59DGO JN75FO IT9VDQ/9 JM68QE el. YU7EF OE/OL1P JN77UQ IZ5BRW JN53OP el. DK7ZB OM/OK2KOG JN99ME I5PVA/6 JN63GN el. Yagi OK2POE IQ3BM/3 JN55PS IK7LMX JN80XP El HM A5YY JN74LT DH9NFM JO50RF el. arrow Yagi IK0RWW/6 JN72BD A2LX JN95LM el. Yagi S5/OK2Z JN66TK IT9VDQ/9 JM68QE M-Square 2M5WL IK0BDO/5 JN54KC EB6AOK/P HJN-BDO 264 Piše: Goran Grubišić, 9A6C Alpe Adria VHF pozivnica Natjecateljska sezona ide dalje i ovogodišnji Alpe Adria VHF kontest je na rasporedu prve nedjelje u kolovozu. Ovo je neobično natjecanje odoljelo godinama i sačuvalo svoju posebnost na što je utjecalo više faktora. Prije svega, termin je u jeku turističke sezone i u njemu sudjeluje velik broj operatora koji inače ne bi sudjelovao, koristeći priliku da uz uobičajene ljetne aktivnosti potroše nekoliko sati na dvometarskom opsegu. I kategorije su osobite, prilagođene postajama koje malim snagama u natjecanju razvesele i sebe i sve ostale sudionike, osobito one koji za ovu priliku naprave ono što smo izgleda zaboravili postave antenu na kakvom planinskom vrhuncu do kojeg se čak i ne može doći vozilom! Za one koji misle iskoristiti svoje najskrivenije adute i pucati iz svih oružja, nije zgorega proučiti kako stoje stvari u okruženju. Naime, s Alpe Adria natjecanjem preklapaju se termini natjecanja nekoliko zemalja iz kojih je aktivnost velika, ali za ovu prigodu drugačija. Česi u isto vrijeme imaju svoj QRP kontest zbog manjih snaga s kojima rade treba im 9A0R iz JN73WS u Alpe Adria VHF 2011., Goran, 9A6C obratiti osobitu pažnju. Isto vrijedi i za DL postaje koje u nedjelju od 9.30 do UTC imaju dvometarski period svoga ljetnog Field day natjecanja. Poljaka u pravilu nema puno, ali za sve nas su to lijepe veze koje ne bismo smjeli propustiti i imaju svoje ljetno VHF natjecanje tog vikenda. Najstrpljiviji, i oni kojima je DX-iranje u krvi, mogu se kao i obično prebaciti na početak opsega i u miru među CW signalima polako graditi rezultat. Veza je manje, ali svaka je slatka i u pravilu prosjek bude znatno viši nego među postajama iz ostalih kategorija. Prema tome, i ove godine uz pojas za spasavanje pri odlasku na odmor ne zaboravite postaju i antenu pa nam se pridružite u ovom veselom i dinamičnom natjecanju. Osam sati brzo prođe, a o njemu će se pričati u danima koji slijede! RADIO HRS

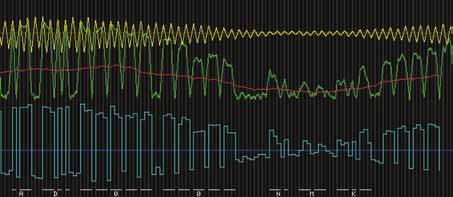

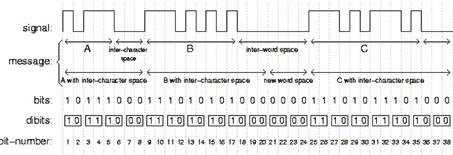

33 UREĐUJE: Marko Pernić, 9A8MM Digital Piše: Marko Pernić, 9A8MM RSCW algoritam za prepoznavanje telegrafije Iako se posljednje vrijeme sve češće susrećemo s automatskim dekodiranjem telegrafije i slanjem takvih podataka na internet (poput CW skimmera), digitalna obrada signala u svrhu prepoznavanja telegrafije nije novost. Sigurno ste se zapitali kako to zapravo radi i na koji način računalo može prepoznati i dekodirati telegrafske signale. U nastavku članka bit će opisan jedan od algoritama za prepoznavanje telegrafije i predstavljeni primjeri izvornog koda koji vam mogu biti dobar oslonac za razumijevanje ili pisanje vlastitoga programa za dekodiranje morseovog koda. Slika 1. Objašnjenje morseovog koda ALGORITAM RSCW algoritam je naziv dobio po engleskim riječima receive (primati) i soundcard (zvučna kartica). Njegov autor, Pieter (PA3FWM), razvio ga je kao pomoć za dekodiranje signala iz ruskoga radioamaterskog satelita RS-12. Nije idealan jer korisnik mora upisati približnu brzinu odašiljanih telegrafskih signala i dekodiranje ima vrijeme kašnjenja, ali s druge strane to mu daje mogućnost detekcije vrlo slabih signala. Osim toga, jednostavan je za razumjeti i time odličan kao primjer. Za početak, važno je razumjeti osnove telegrafije: crta traje tri puta duže od točke, razmak između crte i točke traje koliko i jedna točka, razmak između dva znaka traje tri dužine trajanja točke, razmak između riječi traje sedam dužina trajanja točke. Prevodeći telegrafiju u računalni jezik, moramo sve svesti na 1 i 0 (binarni sustav, jedini kojega računalo razumije; 1 i 0 ćemo zvati bitovima). U slučaju ovog algoritma 1 će označavati vrijeme kada je odašiljač na predaji, a 0 vrijeme kada je odašiljač isključen. Tako bi, primjerice, slovo r za računalo bilo (točka-crta-točka, s uključenim već opisanim razmacima već između crte i točke). Na taj način možemo zaključiti sljedeće: točku predstavlja kombinacija 10, crtu kombinacija 1110, a na kraj svake od tih kombinacija dodajemo 00 kako bismo jednoznačno mogli razlikovati slova. Ovo znači da će svako slovo imati paran broj bitova. Kako bismo algoritam jednostavnije razumjeli, svaki par bitova predstavljen je slovima; a je 00, b je 10, c je 11, a t je 00. DEKODIRANJE SIGNALA Dekodiranje se sastoji od sljedećih koraka: 1. Množenje ulaznog signala s lokalno generiranim signalom iste frekvencije kao što je ulazni signal. Ovime se kreiraju dva signala: jedan je ulazni signal koji se miješa Slika 2. RSCW algoritam Crnim elementima prikazan je tok signala: signal ulazi s lijeve strane kao audio-signal (uzorkovan na 8 bitova po uzorku, bitova u sekundi), a s desne strane algoritam daje dekodiranu poruku. Plavi, crveni i zeleni elementi odrađuju zadaće traženja frekvencije nosioca, pronalaženje vremenskog slijeda i pronalaženje razine signala. RADIO HRS

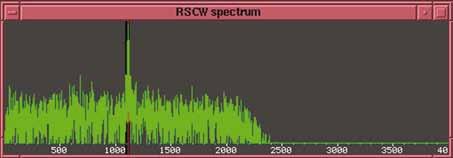

34 Digital sa samim sobom (ili približno istim signalom generiranim unutar dekodera) i čime se dobiva signal frekvencije blizu 0 Hz, i drugi, koji se miješa s generiranim signalom pomaknutim za 90 C. Te signale ćemo nazvati ćemo I (eng. In-phaze) i Q (eng. Quadrature). 2. Provlačenje oba signala kroz niskopropusni filtar. Zbog miješanja signala iz prethodnog koraka, kroz ovaj će filtar proći samo signali koji su izvorno bili vrlo blizu frekvencije nosioca tj. ovaj se niskopropusni filtar zapravo ponaša kao pojasnopropusni filtar. Već smo spomenuli da dekoder radi s bita po sekundi. Nakon ovog filtra, imamo samo bita. Ovo je prihvatljivo s obzirom na to da su uklonjene sve visoke frekvencije, a smanjuje se i opterećenje na ostali dio algoritma. 3. Računanje kretanja signala 1 bita, za I i Q signale. Signali koji dolaze u ovu fazu su neprekinuti niz bitova. Algoritam sada prepoznaje da li se radi o 0 ili 1 na određenom uzorku signala. Ovaj se korak radi zbog bolje detekcije slabih signala. 4. Kako je faza ulaznog signala još uvijek nepoznata (ne zna se što je 1, a što 0), računa se zbroj I i Q dijelova signala. Jednom kad se ova operacija napravi, faza ulaznog signala više nije bitna. Rezultat toga je zelena crta prikazana na donjoj skici. 5. Za svaki bit uzima se uzorak iz gornje sume signala. Ovo se uzorkovanje mora uzeti u ispravnim trenutcima da budemo sigurni da se radi o periodu dok traju crta, točka ili pauza, a ne na njihovim prijelazima. Za uzimanje točnog trenutka brine se unutrašnji brojčanik. 6. Oduzimanje svakog uzorka od praga signala. Dobar prag signala negdje je između 0 (što označava isključen odašiljač) i 1 (što označava da je odašiljač uključen, ali signal sadržava i šum). Rezultat ove operacije (idealan rezultata) je 1 ili 0. Međutim, kada imamo puno šuma, ovo ne mora biti točno. Ovaj je signal na grafu označen svjetlo plavom bojom. 7. Napokon, računamo odnos između uzoraka koje smo uzeli i sljedova nula i jedinica koji odgovaraju mogućim kombinacijama slova, brojki i znakova. Rezultat je najizglednija kombinacija detektiranih signala i mogućih kombinacija. TRAŽENJE NAJIZGLEDNIJE PORUKE Kad pričamo o poruci najčešće mislimo o jednom slovu (iako to ne mora biti slučaj), a izraz poruka se koristi zbog općenitosti. Jedan od mogućih algoritama koristit će parove bitova (jer smo već prije zaključili da sva slova, brojke i znakovi imaju paran broj bitova), a sastoji se od: 1. Započnemo praznom porukom. 2. Proširimo ju sa svim mogućim kombinacijama parova bitova (11, 10 i 00, dakle kreiramo tri poruke od početne jedne) i za svaku od njih radimo usporedbu s istim takvim parovima bitova primljenog signala i računamo faktor korelacije. 3. Tri dobivene poruke dodatno proširimo s mogućim kombinacijama parova bitova. Međutim, sada više nisu moguće sve kombinacije. Npr. nakon para bitova 11 ne može doći 00, nego samo 10. Koje su kombinacije moguće diktira sam morseov kod (npr. 6 uzastopnih crta nisu početak niti jednog znaka u morseovom kodu). I u ovom koraku ponovo računamo faktor korelacije. 4. Ponavljamo korak 3 do kraja emitiranja. Slika 3. Prikaz spektra ulaznog signala Očito je da se, nakon svakog ponavljanja koraka 3, broj poruka povećava s faktorom 1 i 3, ovisno o tome koliko je mogućih nastavaka. Posljedica je vrlo velik broj poruka što može dovesti do nepraktičnosti. Ovo je potrebno jer će se tek na kraju emitiranja detektirati najizglednija poruka, ali se ipak može malo pojednostaviti. Pretpostavimo da nakon prijama 8 bita imamo pohranjene sljedeće 3 poruke (imamo ih više, ali ćemo uzeti samo tri za primjer): ovo je točka, točka, točka: S s faktorom korelacije 3.4; ovo je crta, točka: N s faktorom korelacije 4.1; ovo je točka, crta: A s faktorom korelacije 2.3. Svaka od gornjih poruka predstavlja potpun morseov kod zajedno s dodanim 00 na kraju, koje označavaju kraj slova. Svaka od ovih poruka može biti proširena s istim parom bitova. To znači da će svaki od nastavaka koje sljedeće primimo biti mogući nastavak na svaku od ove tri poruke, a faktor korelacije će i nakon dodavanja novog para bitova biti isti (upravo zato što su sva tri nastavka moguća na zadnji par bitova 00). Drugim riječima: prva i treća poruka niti nakon prijama sljedećeg para bitova neće imati veći korelacijski faktor od druge poruke pa ih možemo zanemariti i ostaviti samo drugu. Zaključak je sljedeći: kada naiđemo na par bitova 00, što nam označava kraj slova, zadržimo samo najizgledniju poruku, tj. poruku s najvećim korelacijskim faktorom. S ovime smo dobili i mogućnost da ne moramo čekati kraj odašiljanja da možemo ispisati primljenu poruku, već možemo ispisivati kako nailazimo na kraj slova. Slika 4. Dekodiranje signala RSCW algoritmom TRAŽENJE FREKVENCIJE NOSIOCA RSCW algoritam koristi jednostavnu metodu za to: napravi se FFT (eng. Fast Fourier Transform) na segmentima ulaznog signala od 1 sekunde te odabire frekvenciju na kojoj je signal najjači (raspon frekvencija zadaje korisnik). Ovo se radi dva puta u RADIO HRS

35 UREĐUJE: Zlatko Matičić, 9A2EU QSL, DX, Diplome jednoj sekundi. Linearna interpolacija koristi se za pronalaženje frekvencije između dva uspješna rezultata FFT analize. Algoritam radi dobro dokle god se radi o samo jednom signalu u zadanom frekvencijskom rasponu. U protivnom, mogao bi se lako seliti iz jednog signala na drugi, što bi rezultiralo pogrešnim i neupotrebljivim dekodiranjem. ODREĐIVANJE PRAGA SIGNALA Na uzorku od 10 bitova (5 bitova prije i 5 nakon referentnog bita) odabire se prag signala čija je vrijednost između prosjeka najjačih primljenih signala i prosjeka najtiših primljenih signala. Ako su prosjeci isti, uzima se srednja vrijednost. Ako se prijamni signal sastoji od puno točaka, tada možemo očekivati da će algoritam za prag postaviti visoku vrijednost. Međutim, da bi se tome doskočilo, algoritam prati promjene i u takvim slučajevima uzima razliku najjačega i najtišega signala, a ne njihovih prosjeka. Signal koji se analizira gleda se na slijedeći način: ako je viši od praga prelazi u stanje 1, a ako je niži prelazi u stanje 0. PROGRAM Izvorni kod pisan je u programskom jeziku C i za obradu signala koristi standardne datoteke koje dolaze s razvojnim alatom, a i dio su većine Linux distribucija. Zbog veličine koda, nije prikladan za objavljivanje. Autor algoritma pripremio je i program u koji je ugradio ovaj algoritam, zajedno s prikazom dekodiranih poruka. Program se može skinuti sa stranice ham/rscw/. Paket se sastoji od nekoliko programa: - rscw: glavni program za dekodiranje telegrafije. Program čita zvučni signal iz audio ulaza (stdin), s uzoraka u sekundi, što je ujedno i unaprijed podešena vrijednost za /dev/dsp uređaj na Linuxu (napomena: program je pisan u C programskom jeziku i primjenjiv je na bilo kojoj platformi). Dekodirana poruka ispisuje se na ekran ili u datoteku. - rscwx: pomoćni program koji pokreće rscw program u grafičkom sučelju, u kojemu crta grafove i analizira signale. Piše: Mato Samardžić, 9A3SM DIG trofeji i plakete Glavni ukrasi DIG-a su DIG trofej, DIG CW plaketa, DIG UKV plaketa i DIG Trofej Svi zahtjevi za navedene plakete i trofeje se šalju na adresu menadžera DF4UM. Svaka primljena QSL karta DIG člana vrijedi 1 bod, vlasnici trofeja,cw i UKV plakete i SK vrijede 2 boda, a DIG klupske postaje 3 boda (CQ9DIG, CR3DIG, DA0DIG, DF0DIG, DK0DIG, DL0DIG, DL0DSE, DL0XYL, DL0YL, EA6DIG, EM5DIG, HA1DIG, HB9DIG, J43DIG, LX9DIG, OE1XDC, OK1KIG, OK5DIG, OL5DIG, ON4DIG, PC25DIG, PI4DIG, R1DIG, SP0DIG, SP3DIG, S50DIG, 4X3DIG, 4X4DIG, 4X25DIG, 4X30DIG). Nema razlike između fiksne i mobilne postaje. Cijena trofeja je 25 eura ili 30 američkih dolara (za Njemačku 20 eura). Trofeji i plakete se na adresu šalju nakon uplate, a Trofej 1000 se dodjeljuje na nekom od DIG susreta ili druženja. DIG TROFEJ 1000 DIG Trofej 1000 je najveći stupanj u DIG-u i zahtjev za njega mogu poslati zahtjev svi licencirani amateri i SWL koji imaju sve DIG diplome najviše klase. Sve naljepnice od ACTIO 40 i ZODIAK 270 moraju biti osvojene. Podnositelj zahtjeva DIG Trofej 1000 mora posjedovati najmanje QSL karata različitih članova DIG-a. Ovaj trofej je besplatan. Zahtjev s popisom svih DIG diploma, datumom izdavanja i rednim brojem pošaljite na adresu: Marion Möller-Herrmann, DF4UM, Sigmaringer Str. 39, D Gammertingen. Diploma Maritime Mobile Radio Wave bridges Novu diplomu za rad s postajama /MM sponzorira Radioklub Abraham iz Maribora u Sloveniji. Diploma je posvećena svim hrabrim muškarcima i ženama koji su svoj život i rad posvetili moru. Za ovu diplomu treba odraditi i potvrditi QSL karticama onoliko /MM postaja koliko možete. Broj veza naveden u zahtjevu za diplomu bit će prikazan na diplomi, ali da biste osvojili ovu diplomu potrebno je najmanje 3 veze s /MM postajama. Ista postaja broji se samo jednom. Veze preko repetitora, digipitera i echolinka ne vrijede za ovu diplomu. Nema vremenskog ograničenja i diploma je dostupna i SWL amaterima. Zahtjev za diplomu zajedno s 10 američkih dolara, 10 eura ili 7 IRC-a poslati na adresu: Abraham Radioklub, Menadžer za diplome, Metelkovoj 50a, SI-2000 Maribor, Slovenija. RADIO HRS

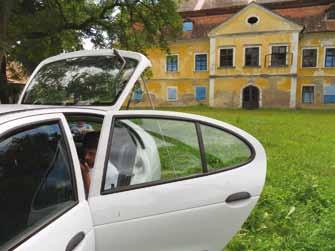

36 QSL, DX, Diplome Piše: Drago Štokić, 9A6NDD 9A COTA Croatian Castles on the Air Award ili diploma Hrvatski dvorci u eteru nova je diploma u 9A. Cilj je ove diplome promovirati hrvatske utvrde i dvorce među radioamaterima u Hrvatskoj i svijetu. Ovakve diplome i aktivacije su postale vrlo popularne u svijetu, a osobito u Italiji, Francuskoj i Njemačkoj. Nadamo se da će hrvatski radioamateri prihvatiti ovaj program i odlaziti u portable, kako bi omogućili drugim domaćim i stranim radioamaterima održavanje potrebnih veza za dobivanje diplome. Procjenjuje se da u Hrvatskoj ima oko 500 objekata koji se nazivaju dvorcem, utvrdom, kaštelom, kulom i sl. U okolici gotovo svakog mjesta postoji neki lokalitet koji je na 9A COTA listi, stoga je aktiviranje pojedine reference puno jednostavnije nego recimo u IOCA programu (naravno ako izuzmemo postaje s obale i otoka, hi). U vrijeme kada cijene goriva i ostali troškovi rastu to bi mogao biti dobar razlog zbog čega aktivirati dvorac ili utvrdu u susjedstvu (pogotovo onim radioamaterima koji su zagrizli u portable rad). Na 9A COTA listu referenci su uvršteni dvorci i utvrde koji zadovoljavaju određene kriterije (usuglašene s World Castles Award pravilima; sve 9A reference vrijede i za WCA diplomu). Na listu mogu doći objekti koji imaju očite znakove očuvanosti: visina zidova minimalno 150 cm, promjer kule/tornja veći od 10 m, očuvana površina objekta veća od 100 m² ili ponovno obnovljeni objekti. Trenutačno se na listi nalazi 238 objekta. Lista je nastala analizom literature, pretraživanjem weba i kontaktima s pojedinim radioamaterima koji su pokazali zanimanje da pomognu. Lista nije konačna i vjerojatno postoji još dosta objekata koji zadovoljavaju uvjete za uvrštenje na listu, ali potrebni podatci i informacije još nam nisu poznate. Stoga, ako u vašoj okolici ima neki objekt, a nije na listi, bilo bi nam drago da nam javite informacije o njemu (naziv objekta, mjesto, županiju i po mogućnosti još poneku informaciju i fotografiju). Također, može biti i grešaka u nazivu pojedinih objekata (dosta ih ima više naziva). Za potrebe informiranja o 9A COTA programu izrađene su web stranice na kojima možete pronaći sve informacije o uvjetima za osvajanje diplome u kategoriji aktivatora ili lovaca. U slučaju bilo kakvih nejasnoća ili pitanja možete pisati na 9acota@gmail.com (odgovorit ćemo vam u što kraćem roku). Također, na Facebooku je otvoren profil 9A COTA pa nas potražite i tamo. Kao što sam već napomenuo, hrvatske reference su priznate za World Castle Award (WCA), a sve o toj diplomi možete naći na Kako niti jedna radioamaterska diploma ne vrijedi i ne može se osvojiti bez radioamaterske aktivnosti, a svi u svojoj blizini imate barem jedan objekt s liste, izađite u portable i aktivirajte ga na radost brojnih radioamaterskih prijatelja iz cijelog svijeta. Drago Štokić, 9A6NDD 9A koordinator WCA-a 9A COTA menadžer RADIO HRS

37 QSL, DX, Diplome 9A COTA diploma pravila 9A COTA diploma (Croatia Castle on the Air Hrvatski dvorci u eteru) osmišljena je u svrhu promicanja radioamaterskog rada i radioamaterskog duha i u svrhu promoviranja hrvatskih dvoraca i utvrda. 1. 9A COTA diploma se dodjeljuje svakome licenciranom radioamateru ili SWL (prijamnom) radioamateru, koji podnese dokaz da je ostvario kontakt s stanicama koje su radile iz hrvatskih dvoraca, utvrda ili utvrđenih područja (područja obalne obrane) nakon 1. srpnja Svaki kontakt ostvaren putem repetitora, satelita, IRLP, Echolinka ili putem mobilnog telefona neće biti prihvaćen za diplomu. Dopušteni su CW, SSB i digitalni način rada ili miješano, na svim KV i UKV bandovima (sukladno band planu IARU-a). Broj veza potreban za osvajanje diplome je različit za lovce i aktivatore. 2. Objekti koji se aktiviraju moraju imati očite znakove očuvanosti (to su građevine kojima su ostatci zidova viši od 1,5 m po cijeloj površini, promjer očuvane kule/tornja veći je od 10 m, ukupna površina objekta treba biti veća od 100 m kvadratnih, objekt može biti nanovo obnovljen). Svaki objekt ima identifikacijski broj unutar 9A COTA. Identifikacijski broj je sastavljen od dva dijela: prvi dio predstavlja zemlju 9A, a drugi dio je sastavljen od četiri znamenke redom: 0001, 0002, 0003, itd. 3. Radioamaterska aktivnost se mora odvijati u neposrednoj blizini objekta (u radijusu do 500 m), mora biti sigurna i aktivator mora imati dopuštenje vlasnika ili upravitelja (ako je potrebno). Kako bi aktivacija bila valjana za 9A COTA program potrebno je održati najmanje 25 veza na KV-u ili 15 veza na UKV-u. Kopiju dnevnika rada (na papiru ili u digitalnom formatu) treba dostaviti 9A COTA koordinatoru u roku od dva mjeseca nakon aktivacije. Da bi aktivacija bila pravovaljano potvrđena, uz kopiju dnevnika rada treba poslati i fotografije koje prikazuju O ICOM IC-T70E VHF/UHF 1.482,00 Kn IC-2200H VHF 1.675,00 Kn radiouređaj i dvorac. Ako u aktivaciji sudjeluje više operatera ili rade pod istim znakom, potrebno je napraviti 25 veza na KV-u ili 15 veza na UKV-u po svakom operateru. 4. Zahtjev za diplomu treba sadržavati sljedeće podatke: broj reference, pozivni znak stanice, datum i vrijeme, RST, frekvenciju i vrstu rada. QSL karte moraju biti dostupne za kontrolu na zahtjev. Sve zahtjeve za diplome 9A COTA treba slati na 9A COTA menadžera (Drago Štokić, 9A6NDD, 9a6ndd@gmail.com, drago.stokic@gmail.com). Diplome se izdaju isključivo u elektronskom obliku (pdf ili jpg). 5. Diploma 9A COTA lovci (i SWL) Stupanj diplome Broj referenci Stupanj diplome Broj referenci 6. stupanj 25 Brončani vitez lovac stupanj 55 Srebreni vitez lovac stupanj 85 Zlatni vitez lovac 244 i više 3. stupanj stupanj stupanj Diploma 9A COTA aktivatori Osnovna diploma: 10 različitih 9A COTA referenci u najmanje 3 županije. Stupanj diplome Broj referenci Stupanj diplome Broj referenci 6. stupanj 10 Brončani vitez osvajač stupanj 25 Srebreni vitez osvajač stupanj 40 Zlatni vitez osvajač stupanj stupanj stupanj A COTA povjerenstvo zadržava pravo izmjene ovih pravila, uz napomenu da aktivnosti ostvarene po starim pravilima ostaju važeće. Uz radioamaterske radijske postaje nudimo Vam: profesionalne radijske postaje i pribor pomorske radijske postaje i pribor antene raznih vrsta i bandova razne kablove, konektore, ispravljaèe, SWR- metre i drugo CB primopredajnke i pripadajuæi pribor IC-2820 VHF/UHF 4.468,00 Kn IC-V80E VHF 1.007,00 Kn ELEKTRONIKA d.o.o. OVLAŠTENI DISTRIBUTER HR Funtana Kamenarija 12, Hrvatska Tel/fax: mar-elektronika@pu.t-com.hr cjena sa PDV-om

38 ARG UREĐUJE: Željko Belaj, 9A2QU Piše: Željko Belaj, 9A2QU Bilogorski ARG festival Nakon prošlogodišnje uspješne organizacije tradicionalnog prvenstva Bjelovarsko-bilogorske županije u amaterskoj radiogoniometriji, mala i složna ekipa Radiokluba Nikola Tesla Bjelovar ove je godine napravila dva koraka više i u tri dana organizirala četiri ARG natjecanja! Na startu su bili Brzi, 9A4TT, i Željka, na prijavama, cilju i obradi rezultata, Zoran, 9A4UU, i Kristina, dok je ulogu glavnog suca i postavljača preuzeo Željko, 9A2QU. Centar natjecanja bio je SRC Kukavica u čijoj neposrednoj blizini ostoje dva dobra terena s orijentacijskim kartama. Iskustva stečena na ARG sprintu u Mađarskoj i Rumunjskoj bila su presudna i odluka da se u godini organizira sprint natjecanje donesena je bez puno rasprave. Branko, 9A2AT, prionuo je na posao i preko zime konstruirao set automatskih odašiljača za sprint, a Željko, 9A2QU, reambulirao orijentacijsku kartu Kukavica i jedan njezin dio prilagodio za sprint ARG. S obzirom na to da su u subotu bila predviđena dva natjecanja prije podne sprint, a poslije podne uobičajeni UKV, organizator je vodio računa i o natjecateljima koji putuju iz daleka i moraju doći dan ranije te je priredio još jedno iznenađenje noćni ARG u petak! S ovime se Radioklub Nikola Tesla Bjelovar upisao u povijest hrvatske amaterske radiogoniometrije kao prvi organizator noćnog ARG-a i prvi organizator Sprint ARG-a! Leon Karačić Kresina (Radioklub Pazin), ukupni pobjednik u M14 Robert, 9A5E, Branko, 9A2AT, i starter Brzi, 9A4TT, na startu noćnog ARG-a NOĆNI ARG Premda je u početku ideja bila da se noćni ARG održi na 3,5 MHz, nakon konzultacije s iskusnim natjecateljima (9A4OP i 9A2UP), ipak je odlučeno da bude na 144 MHz. U uvjetima nepostojanja posebnih pravila za noćni ARG, nije bilo jednostavno odlučiti kako postaviti odašiljače, tim više što je većini natjecatelja to bilo prvo iskustvo. Uz poštovanje udaljenosti propisanih za dnevna natjecanja, odašiljači su postavljeni nedaleko staza po kojima bi se očekivano trebali kretati natjecatelji pa je tako učinjen kompromis. I astronomske pojave su nam išle na ruku te noći nije bilo mjesečine pa se nije moglo dogoditi da u pola natjecanja oblaci prekriju ili otkriju Mjesec i na taj način nekima pričine nepravdu. Samo desetoro najhrabrijih krenulo je sa starta i svi su na vrijeme stigli na cilj, prikupivši dragocjene bodove za ukupni plasman. SPRINT ARG U subotu ujutro na startu se pojavilo 36- oro natjecatelja i svi su uspješno završili natjecanje. Gledatelji i navijači su također dobro mogli pratiti događanja na terenu jer su oba fara bila na dobro vidljivom mjestu. Mnogi su oduševljeno komentirali novu ARG disciplinu, ali sam zapamtio jednu izjavu: Pa ovo je super, cijelo vrijeme si lud! (Marko, 9A6NCM). Vrijeme će pokazati da li će sprint natjecanja zaživjeti u našim krajevima jer do kraja sezone nitko drugi nije odlučio uvrstiti ovaj vid ARG-a u svoj program. 144 MHz Obližnja šuma Jasenova bila je poprište zbivanja na klasičnom dijelu Bilogorskog ARG festivala. Kako prijepodnevni sprint nije previše izmorio natjecatelje, svi su nestrpljivo očekivali poslijepodnevni start na 144 MHz. Osim malih tehničkih problema s čujnošću ciljnoga fara i proljetne kišice koja je povremeno je osvježavala pregrijane trkače i trkačice, zabilježene su, za ovaj ravničarski tip terena, neobične pojave u rasprostiranju elektromagnetskih valova, što je nekim natjecateljima oduzelo malo više vremena nego što su očekivali. 3,5 MHz Ova disciplina tradicionalno okuplja najviše natjecatelja, a tako je bilo i ovaj put. Premda je većini teren bio poznat od jučer, to im nije puno pomoglo, jer su položaji odašiljača i redoslijed traženja bili različiti. PROGLAŠENJE Dok su natjecatelji ručali i komentirali natjecanje, ekipa za obradu rezultata užurbano je pripremala proglašenje najboljih medalje za pojedinačni i pehari za ekipni RADIO HRS

39 ARG plasman već su bili pripremljeni i trebalo je samo ispisati priznanja s podacima o kategoriji i plasmanu za sve natjecatelje. Najbolji ekipni rezultat postigla je ekipa domaćina s osvojenih 67 bodova, ispred Radiokluba Kaštilac s 54 i Kluba radioorijentacije Antena ZTK Križevci s 38 bodova. Ukupno je nastupilo 46- oro natjecatelja iz 9 hrvatskih i jednog mađarskog kluba. Cjeloviti rezultati objavljeni su na web portalu organizatora: Start natjecanja na 144 MHz: Branimir Vinko (64), Luka Anđelić (25), Lea Bertoša (72), Luka Par (56) i Dino Vukorepa (47) Mjesto Klubovi Bodovi 1. Radioklub Nikola Tesla Bjelovar Radioklub Kaštilac Kaštel Gomilica KRO Antena ZTK Križevci Aranyhomok radioklub Kecskemét, HA Radioklub Pazin Pazin Radioklub Međimurje Mursko Središće Radioklub Jan Hus Daruvar Radioklub Ludbreg Ludbreg KMT Dubrava Zagreb Hrvatski DX klub Zagreb 5 Željka Krupka (Radioklub Nikola Tesla Bjelovar), ukupna pobjednica u Ž21 (snimio 9A2QU) Ukupni rezultati ARG Bilogora ( ) Kategorija Noćno Sprint 144 MHz 3, 5 MHz Ukupno Klupski Mjesto Prezime, ime Poz. znak Klub vrijeme TX vrijeme TX vrijeme TX vrijeme TX vrijeme TX bodovi M14 1. Karačić Kresina, Leon Pazin 0:28:13 8 1:40:06 4 1:14:09 4 3:22: Levatić, Domagoj KRO Antena 0:18:22 8 0:54:22 2 1:12: Par, Luka Ludbreg 0:18:33 3 0:42:53 1 1:06:35 4 2:08: Kossi, Patrick KRO Antena 1:22:46 4 1:22: M16 1. Piskač, Marin 9A3CPQ KRO Antena 0:19:28 8 0:57:32 4 0:41:59 4 1:58: Vukorepa, Dino 9A3DDV Kaštilac 0:22:26 8 1:01:44 4 1:05:43 4 2:29: Dokladal, Stjepan Nikola Tesla 0:18:26 8 1:22:01 3 0:48:54 4 2:29: Anđelini, Dominik 9A3CDW Pazin 0:19:40 8 1:50:00 3 0:49:47 4 2:59: Čanadi, Karlo Međimurje 0:28:09 6 0:51:16 4 0:32:30 4 1:51: Ripić, Martin 9A3DRA Kaštilac 0:54:49 5 1:08:49 4 1:09:57 4 3:13: Buha, Lukas 9A3DLU Jan Hus 1:21:38 4 1:21:38 4 M19 1. Sopić, Dominik 9A3DOM KRO Antena 0:22: :07:29 5 0:46:29 5 2:15: Žabjačan, Toni Nikola Tesla 0:24: :14:46 5 0:52:44 5 2:32: Bogdan, Ante 9A3BOB Kaštilac 0:33: :19:42 5 1:17:55 5 3:11: Čaljkušić, Dino 9A3DDC Kaštilac 0:39:41 9 1:30:08 5 0:59:41 5 3:09: Jurčević, Anton 9A3CLH Kaštilac 0:46:46 8 1:41:04 5 2:27: Gančević, Frane 9A3CGH Kaštilac 0:31:14 6 1:55:47 5 2:27:01 11 RADIO HRS

40 ARG M21 1. Lukavečki, Mario Nikola Tesla 1:55:06 6 0:26: :50:47 6 0:58:29 6 4:10: Pap, Gábor HA8MGC Aranyhomok 1:38:20 6 0:30: :32:38 6 1:00:56 6 4:42: Despetović, Tihomir Nikola Tesla 1:39:24 5 0:16: :49:23 6 0:53:11 6 3:38: Bahun, Luka Međimurje 0:18: :49:54 6 0:44:01 6 1:52: Predanić, Stipe 9A5SP KMT Dubrava 0:18: :59:50 6 1:04:16 6 2:22: Orehoci, Robert 9A5E Hrv. DX klub 1:34:21 5 0:19: :58:33 6 2:52: Anđelić, Luka KRO Antena 0:26: :04:06 6 1:30:40 6 3:01: Češić, Marko 9A6NCM Pazin 0:27: :48:17 3 1:29:47 6 3:45: Filipašić, Ivan 9A6GQA Ludbreg 1:50:11 6 0:25: :15: Milin, Radoslav 9A3BMR Kaštilac 0:40:51 8 1:13:19 6 1:31:22 3 3:25: Sanić, Tomislav 9A5TO Jan Hus 1:53:32 6 1:53:32 6 M40 1. Predanić, Oto 9A4OP KMT Dubrava 1:34:31 2 1:30:41 4 3:05: Karnik, Zvonimir 9A3LG Jan Hus 1:32:12 5 1:32: Milin, Rolando 9A3MR Kaštilac 0:53:13 2 0:53: M50 1. Vinko, Vladimir 9A6JAW Međimurje 0:21:09 8 0:55:46 5 0:49:00 5 2:05: Gudelj, Zvonko 9A6GYC Kaštilac 0:50:28 8 1:39:26 5 1:34:07 5 4:04: Sopina, Slavko 9A6RWF Hrv. DX klub 1:21:21 5 0:35:32 8 0:59:45 4 2:56: M60 1. Börcsök, István HA8ZG Aranyhomok 0:55:28 4 0:17:56 8 0:50:35 4 0:42:24 4 2:46: Vidović, Branko 9A2AT Nikola Tesla 1:52:27 4 0:37:49 8 1:01:48 4 1:22:58 4 4:55: Vinko, Branimir 9A2UP Međimurje 0:17:49 8 0:42:14 4 0:38:43 4 1:38: Marcijan, Ivan 9A2AY Ludbreg 0:28:15 8 1:18:05 2 0:53:04 4 2:39: M70 1. Patocskai, István HA8YP Aranyhomok 1:32:45 3 0:30:02 6 1:34:41 3 1:03:53 4 4:41: W14 1. Par, Lana Ludbreg 0:10:46 3 1:44:02 4 1:12:35 4 3:07: W16 1. Anić, Iva Jan Hus 1:26:40 4 1:26: Gizdić, Vita Kaštilac 1:42:47 4 1:42: W19 1. Piveta, Lucija Kaštilac 1:20:00 3 1:20: W21 1. Krupka, Željka Nikola Tesla 1:40:46 5 0:23: :13:49 5 1:09:43 5 4:27: Bertoša, Lea Pazin 1:33:57 4 1:32:05 5 3:06: W35 1. Sokolović, Alida Nikola Tesla 0:45:37 8 1:50:00 3 1:23:39 5 3:59: Piše: Stipe Predanić, 9A5SP ARG Zagreb Kažu kako je 13 nesretan broj, no ARG natjecateljima brojevi veći od 5 ništa ne znače. Tako se ARG zajednica u nedjelju, 13. svibnja, okupila u punom sastavu na Otvorenom prvenstvu ARG-a Zagreb Iako je cijeli tjedan kiša prala svaki kutak Hrvatske, a prognoza bila crna, na dugi put su se odvažili natjecatelji iz Kaštela, Pule i Pazina. I to kakav put na pola puta su ih dočekale ralice i čistile snijeg s autoceste. Natjecateljima iz sjevernijih krajeva, Bjelovara, Murskog Središća, Ludbrega, Križevaca i Zagreba, te gostu iz Slovenije, put je bio nešto kraći i sigurniji, jer te nesretne nedjelje, 13-og u mjesecu, nije padalo ništa. Borbi u utrci u Dotršćinskoj šumi pristupilo je 44 natjecatelja, koji su se, nakon okupljanja na parkiralištu, uputili prema startu. Na putu su susreli daždevnjake u jutarnjoj šetnji. Pao je i malo poduži foto-session zbog čega se jedna skupina izgubila do startnog prostora. Nasreću, to je bilo jedino gubljenje tog dana. Ekipa Radiokluba Pazin postigla je zapažen rezultat (snimio: Branimir Drezga) RADIO HRS

41 ARG Došavši na start, natjecatelji su začuđeno gledali nepoznate osobe koje su pored njih trčale s kartom u rukama. Ispostavilo se kako su natjecatelji u orijentacijskom trčanju imali trening na istom terenu te su upravo završavali kad je ARG počinjao. Nabrzinu je održan tradicionalni pozdrav koji organizator uputi natjecateljima, dane su popratne napomene i već se krenulo sa startom. Start i cilj su se nalazili gotovo na istom mjestu, što je dovelo do zanimljive situacije upravo kad je zadnja grupa kretala, natjecatelji iz prve grupe su dolazili na cilj. Tijekom starta zadnjih grupa stigla je i okrjepa sokovi i sendviči, što je zadnjim natjecateljima na startu potaknulo sline i sve skupa im nije uljepšalo situaciju. Teren je bio mokar od kiše, ali ne premokar, tako da se moglo lako trčati. Lisice su se nalazile na putovima, ne previše skrivene. Postavljač staze se vjerojatno uplašio prognozirane kiše i nije htio riskirati. Trasa je vodila uz rub karte sve do najvišeg dijela koji već spada pod Gračane, a potom natrag prema jugu. Za natjecatelje koji su morali proći cijelu trasu teren je bio lagan. Dječje kategorije su imale puno kraću trasu, no ako su se kretali zračnom linijom između lisica morali su prijeći nekoliko strmih brda. Iz tih razloga pobjednicima u gotovo svim kategorijama je trebalo oko sat vremena za prolazak njihove trase. Na cilju, poslije okrjepe i rasprave o terenu, očekivalo se svečano proglašenje i podjela medalja. No, u ova recesijska vremena organizator je medalje i diplome odlučio izraditi naknadno i podijeliti ih na idućem natjecanju, kako bi se uštedjelo na medaljama koje bi ostale nepodijeljene u kategorijama s malo natjecatelja. Ne želeći riskirati nove padaline, natjecatelji su se uputili kućama, maštajući o tome kako će izgledati njihove medalje. Daždevnjaci su bili prava atrakcija u šumi (snimio: Branimir Drezga) Lucija Švec, pobjednica u Ž14 (snimila: Antonija Orlić) Ukupni rezultati Mj. Klub Bodovi 1. Nikola Tesla Bjelovar KRO Antena Pazin Međimurje Kaštilac Ludbreg Hrvatski DX klub Arena Pula Ormož KMT Dubrava 5 Rezultati natjecanja ARG Zagreb M14 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Karačić Kresina, Leon PAZ Par, Luka LUD Kossi, Patrick ANT Levatić, Domagoj ANT Vađunec, Leo LUD M16 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Dokladal, Stjepan NT Čanadi, Karlo MEĐ Piskač, Marin 9A3CPQ ANT Sever, David 9A3BLX ANT Vukorepa, Dino 9A3DDV KAŠ Ripić, Martin 9A3DRA KAŠ M19 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Sopić, Dominik 9A3DOM ANT Žabjačan, Toni NT Čaljkušić, Dino 9A3DDC KAŠ Bogdan, Ante 9A3BOB KAŠ M21 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Despetović, Tihomir NT Lukavečki, Mario NT Predanić, Stipe 9A5SP KMT Krišto, Zoran PULA Weidlich, Stefan PULA Češić, Marko 9A6NCM PAZ Češić, Antonio PAZ Anđelić, Luka ANT Milin, Radoslav 9A3BMR KAŠ M40 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Orehoci, Robert 9A5E DX Milin, Rolando 9A3MR KAŠ Izvor: Pripremio: 9A2QU. M50 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Vinko, Vladimir 9A6JAW MEĐ Kosi, Jože S57UOI ORM Sopina, Slavko 9A6RWF DX Gudelj, Zvonko 9A6GYC KAŠ M60 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Vinko, Branimir 9A2UP MEĐ Vidović, Branko 9A2AT NT Marcijan, Ivan 9A2AY LUD Belaj, Željko 9A2QU NT W14 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Švec, Lucija ANT Švec, Petra ANT Par, Lana LUD Ondruj, Elena-Antea ANT W16 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Šćur, Lucija PULA W19 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Piveta, Lucija KAŠ W21 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Krupka, Željka NT Bertoša, Petra PAZ Bertoša, Lea PAZ W35 Mj. Prezime, ime Poz. znak Klub Vrijeme TX 1. Karačić, Iva PAZ Organizator: Zagrebački radioamaterski savez. RADIO HRS

42 ARG Piše: Željko Belaj, 9A2QU Održan seminar za SportIdent i FjwW Nakon što je Savez nabavio suvremenu opremu za održavanje ARG natjecanja i usvojio pravila za novu disciplinu ARG sprint, u Radioklubu Nikola Tesla Bjelovar, koji mnogo ulaže u razvoj amaterske radiogoniometrije, zaključili su da bi bilo šteta da oprema skuplja prašinu i da pravila ostanu samo na papiru. Upravo iz tih razloga učinili su prvi korak organizaciju seminara za rukovanje SportIdentom i programom FjwW za obradu rezultata s praktičnom primjenom u ARG sprint natjecanju. Seminar je održan 31. ožujka godine u Planinarskom domu Kamenitovac u blizini Bjelovara, a prisustvovalo je 18 radioamatera iz Radiokluba Međimurje, Radiokluba Đurđevac, Radiokluba Kutina i Radiokluba Nikola Tesla Bjelovar. Predavač je bio Stipe Predanić, 9A5SP iz KMT Dubrava Zagreb, a stazu za ARG sprint zamislio je i postavio Željko Belaj, 9A2QU. To je ujedno bila prilika da se isprobaju odašiljači za sprint koje je konstruirao Branko Vidović, 9A2AT. Teme seminara su bile: obrada prijava natjecatelja po kategorijama i klubovima, kreiranje startne liste, programiranje i sinhronizacija SI stanica, očitanje SI čipova, obrada i ispis rezultata natjecanja, pitanja i prijedlozi,... Korištena je sljedeća literatura: priručnik Kako koristiti SportIdent i FjwW (može se preuzeti na download/arg_sportident_koristenje.pdf) te Pravila za ARG sprint (mogu se preuzeti na download/arg_sprint_pravila.pdf). Premda je suorganizacija ovoga mini-projekta bila ponuđena i HRS-u, Sudionici seminara na Kamenitovcu (snimio: Luka Bahun) organizator je na vrijeme shvatio da u ovom slučaju šutnja ne znači pristajanje. Stoga je događaj prilagođen realnosti: svi su sudionici, od predavača i polaznika do organizatora, planirane aktivnosti ostvarili o svom trošku! Došli smo kao poznanici, a rastali smo se kao prijatelji, uvjereni da smo učinili nešto korisno. Stipe, 9A5SP, zorno je prikazao rukovanje skupocjenom opremom (snimio: Luka Bahun) RADIO HRS

43 UREĐUJE: Zlatko Matičić, 9A2EU Iz zemlje i svijeta Piše: Emir Mahmutović, 9A6AA Radioamateri na Sajmu mogućnosti Na tradicionalnim Sajmovima mogućnosti koji su se u svibnju održali u Zagrebu, svoj su rad predstavili i članovi Radiokluba Hrvatska Flora Fauna (RK HFF, 9A1WFF). Prvi je sajam održan 11. svibnja na Jarunu, a drugi 25. svibnja na terenima Policijske akademije u Zagrebu. Sajmovi su rezultat suradnje Zagrebačke policije s odgojno-obrazovnim institucijama, ali i nizom športskih, kulturno-umjetničkih i drugih udruga koje djeluju na području Grada, odnosno u neposrednoj blizini škola koje pohađaju učenici. Također, plod je to i kvalitetne suradnje PU Zagrebačke s mjerodavnim tijelima i uredima Grada Zagreba. Svakako trebamo napomenuti da smo na Sajmovima sudjelovali uz potporu Gradskog ureda za obrazovanje, kulturu i šport. Na ovakvim se druženjima osnovcima želi pokazati čime se (pozitivnim) u slobodno vrijeme bave odrasli, odnosno, čime bi se i oni mogli danas-sutra baviti u izvanškolskim aktivnostima. Djeca su mogla, odmah na mjestu održavanja Sajma, istražiti što ih najviše zanima. Neki su svoju ulogu shvatili vrlo ozbiljno pa su se za postaju vraćali i po nekoliko puta. Nažalost, nije bilo predstavnika drugih radioklubova ili srodnih saveza pa ćemo se usmjeriti na predstavljanje samo RK HFF-a. U radioamaterskoj su ekipi bili Daki, 9A2WJ, Kiko, 9A4KW, Ivan, 9A5AHA, i Emir, 9A6AA. Na našem smo štandu postavili kratkovalnu postaju (portabl komplet) a na drugoj strani, kod kuće, na 7 MHz, dežurao je Boris, 9A2GA. Agregat je bio spreman, no zahvaljujući Kikinim vezama, dobili smo napajanje 220 V. Posjetio nas je i Marijan, 9A1MB. Među tisućama razdraganih lica koja su trčkarala naokolo, lako nas je pronašao po antenskom stupu (štapu) i inverted V anteni. Štand smo ukrasili našim i klupskim QSL karticama te časopisima Radio HRS i Tehnička kultura. Radioamaterskim rječnikom rečeno, oba smo puta doživjeli pravi pile-up klinaca. Kiko je donio svoj GMZ (generator morzeovih znakova), pa su klinci, gledajući na pripremljeni popis Morzeovog koda, mogli napisati, a potom pješakom otkucati svoje ime ili nadimak. Naravno, elektronac im je bio nepremostiva prepreka, ali su ga barem (vjerojatno po prvi puta) vidjeli, ali i shvatili kako radi. Odmah su pale razne vesele i zanimljive asocijacije vezane uz uporabu telegrafa i telegrafije. Poneki su posumnjali u Dakijevo znanje telegrafije (Daki je međunarodni sudac za HST!) pa su drugom rukom zaklanjali napisano. Oni uspješniji dobili su naše kape s 9AFF znakom, tako da se ubrzo stvorio red zainteresiranih. Osnovci su dolazili noseći letak u kojem su trebali upisati broj štanda i odrediti pripadnost udruge koja se na njemu predstavlja. Nije im bilo teško svrstati Dok se prostorom razlijegao zvuk iz generatora morseovih znakova, brzo se stvorio red za tipkanje na tipkalu. Katkada su se na tipkalu našle i dvije ruke... RADIO HRS

44 Iz zemlje i svijeta Osnovcima nije bio problem pozvati i održati radiovezu s Borisom, 9A2GA, koji ih je strpljivo saslušao. Radilo se s kompletom za portabl rad. Jedna od nekoliko učiteljica koje su pokazale da znaju držati mikrofon. Naravno, i ona je zaslužila 9AFF kapu. Sve to pod budnim Dakijevim (9A2WJ) okom... nas u tehničku kulturu. Oni koji su na štandu proveli i po desetak minuta vrlo su ponosno novopridošlima objašnjavali o čemu se tu radi. Razrednicama koje su bile u pratnji učenika, bili su čudni zvuci koji se razliježu s našeg štanda pa se pokoja ohrabrila te okušala svoje sposobnosti u kucanju telegrafije. Slično je bilo i za radijskom postajom. Iznenadili smo se hrabrošću i odvažnošću pojedinih školaraca koji su bez straha održali vezu s Borisom, 9A2GA, koji je uredno vodio dnevnik veza. Objašnjavali smo im značaj radioamaterskih veza u slučaju kada mobiteli i sve moderne pošasti prestanu raditi pod utjecajem neke od nepogoda. To su brzo shvatili. A veze su padale jedna za drugom. Oni koji su održali QSO brzo su dovodili svoje prijatelje da i oni pokušaju. Zaključili su da je to toliko slično mobitelu, a istovremeno i jako različito. Onda je došla jedna djevojčica kojoj nije bilo potrebno objašnjavati što i kako reći. S ponosom je rekla da je kći Marinka, 9A3JB pa se ubrzo i ona našla u dnevniku. Naravno, sve kape su brzo planule. Eh, da smo ih imali barem malo više... No, siromašna klupska blagajna jedva je i ovo izdržala. Ovom prilikom zahvaljujemo Ivanu, 9A7DRI, na uloženome trudu kako bi ove lijepe 9AFF kape stigle na vrijeme do Zagreba. Tijekom održavanja Sajma organizatori su bežičnim mikrofonom preko razglasa prenosili informacije s terena pa su pojedini voditelji na taj način ponešto zanimljivo rekli o radu svoje udruge. Kada je došao red na naš štand, prislanjajući mikrofon na zvučnik održali smo vezu s Borisom koji je pozdravio sve goste, izlagače i posjetitelje, što je, moram priznati, izuzetno lijepo ispalo. Zahvaljujemo organizatorima što su nas pozvali jer i sami vidimo da je ovo, kao prioritetna aktivnost policije, jedno od preventivnih djelovanja, poglavito kad su u pitanju mladi. Drago nam je da smo se kroz osmosatno vrijeme priključili ovoj zanimljivoj akciji i dali svoj obol. I nama je stalo da se u samom startu ispravljaju određene devijacije među budućim naraštajima, među kojima dominiraju vršnjačko nasilje, vandalizam i drugi oblici rizičnog ponašanja. Nadamo se da će barem neki od djece koliko ih je posjetilo ova dva sajma, ponešto od viđenoga dugo nositi u svome sjećanju. Nedostatak prigodnog, djeci lako shvatljivog promidžbenog materijala, kojim bismo mladima približili radioamaterizam, odmah smo uočili. Za sljedeći put i to ćemo riješiti. Piše: Emir Mahmutović, 9A6AA Nastavljena suradnja s Geoparkom Papuk Geopark International Communication Week 2012 Nastavljajući suradnju započetu prije tri godine s našim jedinim geoparkom (onim u sklopu Parka prirode Papuk) članovi Radiokluba Hrvatska Flora Fauna sudjelovali su i ove godine u obilježavanju Geopark International Communication Weeka. U tome sudjeluju geoparkovi udruženi u Europsku mrežu Geoparkova, EGN (European Geopark Network), utemeljenu godine, čiji su osnivači četiri Geoparka: iz Francuske, Njemačke, Grčke i Španjolske. Trenutačno se u Europskoj mreži nalazi 50 geoparkova iz 18 europskih zemalja, među kojima i naš Geopark Papuk, kao jedino zaštićeno područje takve vrste u Hrvatskoj. Tim povodom, 26. i 27. svibnja, pet članova RK HFF bili su gosti uprave Parka prirode Papuk i iz njihovog objekta uspostavljali kontakte s radioamaterima širom svijeta. Područja koja postanu članovi EGN-a, taj status dobivaju na četiri godine nakon čega se ponovno vrednuje aktivnost i rad Geoparka RADIO HRS

45 Iz zemlje i svijeta Franjo, 9A2MF, upoznaje učenike Osnovne škole Ivana Gorana Kovačića s tajnama radioamaterizma Franjo, 9A2MF, Drago, 9A6NDD, i Anica, 9A7SSY, rade punom parom Ova aktivnost spada u jednu od onih kojom se želi privući pozornost zajednica diljem Europe i širem svijeta. U ekipi RK HFF su bili Anica, 9A7SSY, Marijan, 9A1MB, Franjo, 9A2MF, Daki, 9A2WJ, Drago, 9A6NDD, i Emir, 9A6AA, a pridružio se i Ivan, 9A6Z, iz Radiokluba Karlovac. Ispred samog objekta, gdje je smještena uprava Geoparka u mjestu Velika, postavili smo vertikalnu antenu za 14 MHz (tnx 9A4KW) i žičane antene za 18, 14 i 7 MHz. Rađeno je s uređajima ICOM 706MKII, Alinco DX-70 i Kenwood TS-2000, raspoređenima u prizemlju zgrade. Uz uobičajenu opremu imali smo i 4 prijenosna računala. Mada smo znali gdje dolazimo, agregat Honda EU10 ipak je bio u pričuvi. Ugodno iznenađenje po ulasku: u hodniku i u velikoj predavaonici, u dugačkome nizu obješeno je na desetke QSL-ki pristiglih nakon zadnje dvije ovakve aktivnosti! Pretpostavljam da su pobuđivale veliku pozornost posjetitelja i organiziranih skupina koje svakodnevno dolaze na stručna i informativna predavanja. Tako je bilo i tijekom dva dana našeg boravka. Mali Ivan pozorno prati što to stric Drago, 9A6NDD, radi Sam događaj nema obilježje natjecanja. Bilo je dovoljno održavati uobičajene radioveze kakve uspostavljamo u sklopu WFF programa. I za ovu je priliku osigurana pozivna oznaka 9A1GEO nedvojbeno upućivala na najavljeno, sada već tradicionalno, obilježavanje značaja geoparkova. Dok ovo pišemo nismo analizirali održane veze (oko njih) te koliko je među njima bilo onih iz geoparkova. No, među zadnjim vezama u dnevniku je postaja GB4GEO, koja je radila iz Geoparka Berry Head smještenog u National Nature Reserve (Brixham, Engleska). Malu zbrku su unijeli pojedinci koju su je spotirali kao BG4GEO, što je povećalo već postojeću gužvu na bandu. U dnevniku veza je i postaja YP2GEO, koja je radila iz Hateg Country Dinosaur Geoparka (Rumunjska). Kao i oni i mi se radujemo razmjeni QSL-ki. I prije dolaska u Veliku, na temelju predložene fotografije smo izradili pripremu za QSL karticu, a troškove tiskanja će pokriti uprava Parka prirode Papuk. S obzirom na to da nam je Uprava geoparka osigurala i ležajeve, bolji smještaj i uvjete za rad nismo mogli poželjeti. (Ivan, 9A6Z, još uvijek nije siguran da li Daki ili Marijan proizvodi veći QRM tijekom spavanja. Oni koji poznaju Dakija, malo su se dislocirali tijekom tih par sati.) Ako tome dodamo da smo gotovo cijelo vrijeme bili sami u objektu, povjerenje koje su nam iskazali još više cijenimo. Nismo propustili priliku posjetiti tradicionalnoj manifestaciju Najduži stol u Hrvata, u kojoj je, zajedno s više od 150 izlagača, sudjelovao i Geopark Papuk izlažući zanimljive Geopark kolače. Na stolu dugom više od 100 m, brojni izlagači iz svih dijelova Hrvatske i gosti iz inozemstva ponudili su tradicionalna jela svoga kraja, od suhomesnatih proizvoda, kolača do tartufa, brudeta i ostalih specijaliteta. Sljedeći dan, kao i proteklih godina, Drago, 9A6NDD, i njegovi roditelji, iskazali su se pozivajući cijelu ekipu na ručak, pa im se i ovako zahvaljujemo. Sada i oni koji nam se priključe iduće godine znaju što ih očekuje... Obradovao nas je posjet učenika lokalne Osnovne škole Ivan Goran Kovačić i njihovog profesora tehničkog odgoja, gosp. Josip Ševkušića, koji su sa zanimanjem prošli brzu teoretsku i praktičnu obuku kroz koje su ih proveli Daki, 9A2WJ, i Franjo, 9A2MF. Uvjereni smo da su na sva pitanja dobili stručne i prihvatljive odgovore. Svojim su prijateljima ponijeli i naše promidžbene letke koje je za ovu prigodu izradila Anica, 9A7SSY. Tijekom aktivnosti posjetili su nas Vlado, 9A2XF, i Tomo, 9A3DRD, iz Požege, te Rifet, 9A9CW iz Zagreba, s kojima smo razmijenili iskustva o radioamaterskom radu. Na kraju, zahvaljujemo se ravnatelju, gosp. dr. sc. Ivici Samardžiću, gosp. Goranu Paviću i ostalim zaposlenicima Parka prirode Papuk, bez čije potpore i razumijevanja ova akcija ne bi tako uspješno završila. Ugodni ambijent: antene ispred upravne zgrade Parka prirode Papuk RADIO HRS

46 Povijest RA u 9A Povijest razvoja radioamaterizma na prostoru bivše Jugoslavije Ovaj je tekst kompilirao Dejan Torbarina, sin Mladena Torbarine, iz dva izvora koja je napisao njegov otac: teksta pod naslovom Nekoliko podataka iz povijesti razvoja radioamaterizma u našoj zemlji pripremljenog za Radioklub Zagreb (RKZ) godine i pisma Vladimiru Krstiću u Radioklub Nikola Tesla u Beogradu godine. Dejan je također u mladim danima bio radioamater i član RKZ od do godine. Prema do sada objavljenim podacima nije dovoljno objašnjen razvoj radioamaterske djelatnosti od do godine. Iz tog razloga autor ovog članka (rođen god.), kao aktivan sudionik u radioamaterskoj djelatnosti u ovom razdoblju, najprije kao suradnik svog starijeg brata Šima rođenog godine u vremenu od do jeseni godine, a poslije toga kao aktivan radioamater operator na kratkovalnom području do jeseni godine, pokušat će na temelju sjećanja i sačuvanih QSL karata (oko 170 komada iz: Belgije, Češke, Danske, Engleske, Faroe otoka, Finske, Francuske, Irske, Italije, Latvije, Libije, Luksemburga, Norveške, Njemačke, Poljske, Sandarija, Španjolske, SAD-a) dati nekoliko kronoloških podataka ove djelatnosti, koja se odvijala u Gružu (kasnije Dubrovnik 2). RAZVOJ RADIOTEHNIKE I RADIOKOMUNIKACIJE Krajem i početkom godine moj je brat Šime izradio odašiljač prigušenih valova s iskrištem po uzoru na tada poznate Marconijeve odašiljače na srednjevalnom području frekvencija. Za pogon odašiljača iz Njemačke nabavio je Ruhmkorffov induktor s napajanjem iz akumulatora od 6 V i strujom u primarnom krugu od oko 4-5 A. Za prijam signala je upotrijebio koherer vlastite konstrukcije, koji je na udaljenosti od nekoliko desetaka metara pod utjecajem signala odašiljača, aktivirao električno zvonce. Tijekom godine nabavljen je kristal od galenita (olovni sulfid PbS), koji je omogućio izradu prijamnika s kristalnim detektorom. Ovaj prijamnik s antenom, dužine oko 50 metara i visine oko 10 metara, bio je dovoljno osjetljiv da omogući prijam na slušalice radiotelegrafskih emisija obalnih radiostanica, koje su radile na valnoj dužini oko 600 m (500 khz), npr. Kotor-Klinci (UNK), Bari (ICQ), Brindini (ICE) i da se prati njihova radiotelegrafska komunikacija s brodovima do udaljenosti od oko 200 do 300 km za vrijeme dana, a primali smo i znakove točnog vremena s Eiffelovog tornja u Parizu na oko metara valne dužine. Noću je bilo moguće Slika 1. QSL karta EJ-7XX iz godine primati obalne i brodske stanice iz cijelog područja Sredozemnog mora i neke francuske stanice s atlantske obale udaljene više od km. Brodske obalne radiostanice su u to vrijeme već imale prijamnike s cijevima, dok su brodovi za prijam koristili kristalni detektor godine, zahvaljujući osobnom upoznavanju s brodskim radiotelegrafistima u gruškoj luci, uspostavili bismo radiotelegrafsku vezu dok su brodovi bili u luci, a zatim je održavali za vrijeme plovidbe do udaljenosti od preko 50 km. To su bili brodovi Daksa (UNAD), Srebrno (UNAS), Bosanka (UNAB) i drugi, kao i neki talijanski brodovi godine moj je brat Šime konstruirao prve radioprijamnike s elektronskim cijevima za prijam telegrafije i radiodifuznih stanica, koje su se mogle primati noću, i to uglavnom London i još nekoliko engleskih stanica. Izradio je i pokusne odašiljače neprigušenih valova s elektronskim cijevima i telefonskom modulacijom. Nastavljen je rad s teretnim brodovima (radiostanice su imali naši samo prekooceanski brodovi), kao i s talijanskim putničkim brodovima koji su imali radiostanice i plovili na liniji Venecija-Kotor. Na putničkom brodu Kumanovo, koji je plovio duž naše obale, brodski oficir i radioamater, Milan Baletin iz Dubrovnika, izradio je i instalirao svoj odašiljač snage nekoliko vata s odličnom antenom, kao i prijamnik s pet elektronskih cijevi s vlaknom za 4 V i 0,6 A. S njime smo redovito održavali radiotelegrafske veze na oko 500 khz prilikom dolaska i odlaska iz Dubrovnika na putu za Korčulu. To je, u stvari, bila prva veza između dvije amaterske stanice ostvarena iz Dubrovnika. Slika 2. Shema postaje YS-7XX Za pozivne smo znakove upotrebljavali obične inicijale naših imena (ST, MT, MB) kako bismo se razlikovali od profesionalnih radiostanica koje su za Jugoslaviju imale prefiks UN i jedno slovo za obalne stanice, a UN i dva slova za brodske stanice. PRIJELAZ NA KRATKOVALNO PODRUČJE godine u Dubrovniku moj je brat Šime napravio prijamnik za kratkovalno područje od 120 do 20 m za prijam amaterskih stanica i kratkovalni odašiljač s emisionom cijevi francuske tvornice Metal s anodnom disipacijom od 40 W. U rujnu godine Šime je otišao na studij u Beograd i tamo izradio kratkovalni jednocjevni prijamnik. Krajem godine ja sam u Gružu kompletirao odašiljač RADIO HRS

47 Povijest RA u 9A Slika 3. Najstarija sačuvana QSL karta, I-3AM. Slika 4. QSL karta postaje B-E2 i oko listopada ili studenog izvršena je prva pokusna emisija iz Gruža, koju je po prethodnom dogovoru Šime slušao u Beogradu, a telegramom je potvrdio prijam. Time je prvi puta uspostavljena kratkovalna radiotelegrafska veza u jednom smjeru, Dubrovnik Beograd. Idući dan oko 21 sat dao sam opći poziv CQ s pozivnim znakom 7XX i na poziv mi se javila stanica GHH iz Mosula (Irak), gdje je bila engleska baza. Bila je to moja prva amaterska radiotelegrafska veza. Poslije toga, godine, održavane su svakodnevne veze s talijanskim, francuskim, engleskim i drugim amaterima u Europi na frekvencijama oko 3 MHz (100 m). Najstarija sačuvana QSL karta je I-3AM od godine (slika 3.) godine Šime je u Beogradu izradio mali predajnik s pogonom na baterije od 120 volti, oko ma i sa sobnom antenom održavao iz Beograda svakodnevnu vezu sa 7XX na frekvenciji od 7 MHz (obično oko 14 do 16 sati, a ponekad i navečer). On je upotrebljavao pozivni znak 7SS. Kada bi za vrijeme praznika došao u Dubrovnik i on bi koristio radiostanicu sa 7XX. Od druge polovine godine, osim stanica 7XX i 7SS, javljaju se i: 7KK, Rajko Laković iz Kikinde, 7OO ili 7OD, Aleksandar Orjehov s mostarskog aerodroma, 7BB, Novković iz Zagreba, 7DD, Stjepan Liebermann iz Zagreba, Tvrtko Paskijević iz Zagreba, 7XO, Leo Lederer i još neki znakovi kojih se ne sjećam. Što se tiče valnih dužina, amateri su radili od približno 34 do 47 metara i od 70 do 120 metara: - iz QSL karte I-3AM od godine vidi se da je on primao na 110 m, a odgovarao na 66 m (slika 3.), - B-E2 je godine radio na 110 metara, valna dužina prijama nije označena (slika 4.), - U-1AAO godine primao je na valnoj dužini od 34 metara što je bila vrlo pogodna frekvencija za DX rad, osobito ujutro s Novim Zelandom i Australijom. On je vjerojatno odgovarao na sličnoj frekvenciji (slika 5.). POZIVNI ZNACI I DRŽAVNE OZNAKE AMATERSKIH RADIOSTANICA Prateći rad amaterskih radiostanica tijekom godine uočio sam da kao pozivni znak uglavnom upotrebljavaju jedan broj i dva slova. Tako su naprimjer, Francuzi upotrebljavali broj 8 (izdavali su radioamaterski časopis Journal des 8, koji je ujedno bio i njihov QSL ured), Talijani broj 1 i 3, Englezi 2, Belgijanci 4, itd. Budući da u to vrijeme nikada nisam čuo amatera s brojem 7, smatrao sam da bi ovaj broj mogao upotrijebiti za našu zemlju i tako je nastao pozivni znak za stanicu u Gružu, 7XX. Kasnije sam čuo da i Danci upotrebljavaju broj 7, ali tada to više nije bilo bitno jer su se koristili prefiksi (vidi belgijsku QSL kartu E2, slika 4.). Pozivni znak 7XX sam koristio do sredine godine. Slika 5. Slika 6. RADIO HRS

48 Povijest RA u 9A Slika 7. Slika 8. U drugoj polovini godine počinje se upotrebljavati prefiks, i to obično prvo slovo imena države kojoj pripadaju (I-Italija, F-Francuska, G-Velika Britanija, itd.). Ovi su prefiksi bili uglavnom i početna slova pozivnih znakova službenih radiotelegrafskih stanica dotičnih država. Vođen time, godine za Jugoslaviju sam odabrao slovo Y (QSL karte B-E2, B-X2, D7-EC i I-1AU slika 7.). (B-E2 ( ) na slici 4. piše da je sretan što je održao QSL s prvim jugoslavenskim radioamaterom.) Nakon upozorenja I-1AU ( ) da prefiks Y koristi Indija (napomena na poleđini karte, u lijevom donjem kutu), u listopadu godine sam Y zamijenio s YS. Pozivni znak YS7XX sam koristio do oko kraja siječnja godine, S-5ND ( ) je jedna od zadnjih YS 7XX veza. D-7WA ( ) tvrdi da sam njegov prvi YS i mislim da je vrlo vjerojatno da do tog datuma nije bilo drugih amatera na kratkim valovima. U-1AAO godine. U to vrijeme i SAD počinje upotrebljavati prefiks U. I-1BW ( , slika 8.) je primao pokusni rad YS 7XX telefonijom, ali sa smetnjama od slabog filtriranja anodnog napona (home made visoko naponski kondenzatori). Na konferenciji laru-a godine predloženo je da prefiks u pozivnim znacima nosi oznaku kontinenta i države. Za Europu je određeno slovo E i u veljači godine pozivni znak postaje EJ-7XX (vidi sliku 1.), koji je upotrebljavan do rujna godine, kada je prestao s radom (QSL karte: B-Z , slika 9., I-1CY , EI-1EC , NU-8ZZZ slika 10.). Između i godine (za što nemam podataka), jugoslavenski su radioamateri upotrebljavali predznak UN, koji je bio stvarno internacionalno dodijeljen za službene jugoslavenske radiostanice (vidi QSL kartu EAR , slika 12.). Ovaj isti prefiks su već od kraja Prvoga svjetskog rata upotrebljavale profesionalne obalne i brodske radiostanice. Oko godine, o čemu nemam točnih podataka, počeli su se upotrebljavati predznaci YU i YT (do godine). POČECI ORGANIZIRANJA JUGOSLAVENSKIH RADIOAMATERA U predratnom razdoblju nisu postojali nikakvi zakoni niti propisi koji bi određivali status radioamatera i nitko nije mogao biti kažnjen zbog posjedovanja i rada amaterskom radiostanicom ako nije namjerno ometao službeni radiotelegrafski promet ili stanicu upotrebljavao za neku ilegalnu djelatnost. Istina, ondašnja je policija ponekad vršila pretrese stanova i zapljenu amaterskih uređaja, ali je to uvijek prolazilo bez ozbiljnijih posljedica, čak su i uređaji obično vraćani. Da li je policija ovo vršila po službenoj dužnosti ili na temelju prijave neke dobronamjerne osobe nije poznato. Osim toga, postojanje radioamatera nije bila nikakva tajna i svaki radioamater imao je QSL kartu s punom adresom na koju su stizale i otvorene QSL karte iz cijelog svijeta. Slika 9. Slika RADIO HRS

49 Povijest RA u 9A Slika 11. Slika 12. U to su vrijeme gotovo svi amateri u svijetu imali svoje nacionalne organizacije radioamatera i službene QSL urede, koji su prosljeđivali njihove QSL karte pojedinim amaterima. Kako bi i naši radioamateri prema inozemstvu mogli nastupati kao organizirana institucija, a kako su na moju adresu stizale karte i za strane amatere od kojih je najviše bilo iz Zagreba što meni nije odgovaralo, predložio sam zagrebačkom radioamateru, Stjepanu Liebermannu (EJ-7DD, Medulićeva 9), u studenom godine da se formalno osnuje udruženje jugoslavenskih radioamatera skraćenog imena UJRA i da sjedište udruženja bude u Zagrebu (tada je ondje bilo najviše aktivnih radioamatera operatora). Liebermann je prihvatio prijedlog i preuzeo dužnost da formalno organizira UJRA, kao i QSL ured za Jugoslaviju (vidi QSL kartu B-4AR slika 14; amater pozdravlja novo Udruženje radioamatera; QSL karta nažalost nije stigla preko UJRA-e, nego preko Radiowelta Wien). Ovdje treba napomenuti da je već u srpnju godine postojao besplatan QSL servis u poduzeću Radiotehnika, Zagreb, Gajeva 21, koji je neko vrijeme nastavio s radom u sklopu UJRA. Iz QSL karte EU-08 (Lenjingrad) od godine (slika 13.), prema žigu VIA UJRA od vidi se da je u to vrijeme Udruženje jugoslavenskih radioamatera već bilo aktivno. Karta je stigla via SKW Moscow, via Radio Welt Wien i via U.J.R.A. Kako se vidi iz žiga na QSL karti EAR-228 od (slika 15.) U.J.R.A. je član organizacije njemačkih radioamatera D.A.S.D. i tako dobiva službenu internacionalnu afirmaciju koju nije mogao imati kao samostalno udruženje. Karta stiže direktno od Red Espagnola na UJRA-Medulićeva 9, Zagreb. QSL EAR-228 od je naslovljena na UN7RT jer je 7XX radio kratko vrijeme godine u Beogradu sa znakom UN7RT i UN7FT. U Zagrebu, godine Dejan Torbarina Slika 13. Mladen Torbarina Odlaskom u mirovinu godine Mladen Torbarina ponovno je aktivan u Radioklubu Zagreb (RKZ). Za prve korake na razvoju radija i radioamaterstva u Radioklubu Nikola Tesla u Beogradu i Jugoslaviji godine postaje njihov počasni član, a godine dobiva od RKZ Zahvalnicu povodom 70. obljetnice Kluba. Umro je godine. Slika 14. Slika 15. Poleđina QSL karte EAR-228 RADIO HRS

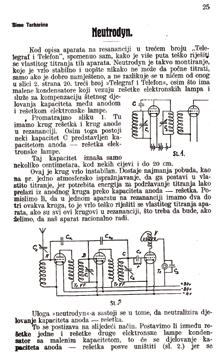

50 Povijest RA u 9A TEKST: Dejan Torbarina Biografija Šime i Mladena Torbarine Braća Šime i Mladen su rođeni u obitelji učitelja, zajedno sa starijom sestrom Marijom i starijim bratom Josipom, profesorom engleskog jezika i književnosti, akademikom i cijenjenim šekspirologom. Za razliku od društveno orijentiranog brata Josipa, Šime i Mladen su od školskih dana pokazivali tehničku nadarenost. ŠIME TORBARINA Jedan je od pionira na polju radiotehnike i radioamaterstva na prostoru bivše Jugoslavije. Šime Torbarina je rođen godine u Račišću na Korčuli gdje su mu roditelji trenutačno službovali kao učitelji, da bi godine, po službenoj dužnosti, bili premješteni na Rab. U Rabu se školovao i tu je krajem godine i početkom godine započeo s eksperimentima na polju radiotehnike. Njegovim pionirskim radovima u radiotehnici pridružio se i 5 godina mlađi brat Mladen godine obitelj se seli u Dubrovnik, gdje braća Šime i Mladen uspostavljaju prve radiotelegrafske veze na 500 khz s brodskim radio-telegrafistima u gruškoj luci i s brodovima u plovidbi u radijusu od preko 50 km. U Dubrovačkoj plovidbi mladi kapetani su često istodobno bili i radiotelegrafisti i nisu smjeli isploviti iz luke ako radiouređaj nije bio ispravan. Tako se znalo dogoditi da njega i mlađeg brata Mladena pozovu da poprave radiostanicu ili da ih upute u rukovanje i održavanje. Još kao maturant Šime je održao zapaženo predavanje o mogućnostima radija i pohvalio se kako komunicira s brodovima. Par dana kasnije uslijedila je policijska pretraga stana. Oduzeli su mu rabljenu elektronsku cijev, ali su mu je ipak vratili nakon intervencije iz Ministarstva pošta. Za vrijeme maturalnog putovanja na Bled, gdje se na odmoru upravo nalazio kralj Aleksandar, organiziran je posjet kralju koji je razgovarao sa svim maturantima. Kada je došao red na Šimu, profesor Glumac, profesor fizike i matematike, posebno ga je pohvalio i istakao da je siromašan. Na to mu kralj Aleksandar dodjeljuje stipendiju i Šime godine odlazi na studij elektro-strojarstva na Tehnički fakultetu u Beogradu. Za vrijeme studija Šime objavljuje stručne članke u mjesečnom časopisu Telegraf i telefon (sačuvan je primjerak broja 5 iz godine gdje piše o Neutrodynu). Kao student, godine upoznaje se s inženjerom Mariom Osanom, načelnikom u Ministarstvu pošta, kojem asistira u izgradnji 200 W srednjevalnog odašiljača s elektronskim cijevima s velikom antenom. Ovaj je odašiljač radio na metara valne dužine i emitirao program s gramofonskih ploča. Po završenom studiju, godine, služi vojsku u Divuljama u hidroavijaciji, kao pitomac škole za rezervne oficire i postaje pilot hidroaviona. Po povratku iz vojske (1930. god.) zapošljava se u Radio Beogradu koji sa snagom 2,5 kw radi od godine. U prvo je vrijeme bio u studiju. Od tada postoji i znak pauze Radio Beograda u melodiji Milkina kuća na kraju, koji je izveo s pet-šest tonova i isto toliko elektronskih cijevi. Sagradio je i prvi reporterski uređaj za direktne radioprijenose s baterijskim pogonom i snagom od par vata (koristio se iz čamca pri prijenosu veslačkih natjecanja). Uređaj je radio na metara valne dužine. O tome je svjedočio Stanković Zvonimir iz Zagreba, zvani Deda, tada učenik željezničke Saobraćajne škole u Beogradu, radioamater s pozivnim znakom YU2PE. Članak o Neutrodynu Šime u studiju Radio Beograd RADIO HRS

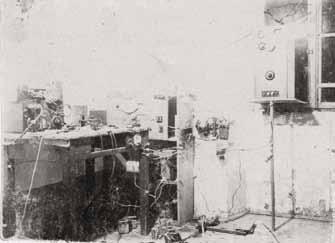

51 Povijest RA u 9A Šime i Tito prilikom puštanja odašiljača u rad Radio stanica YS7XX Rat godine dočekuje u Radio Beogradu kao mobilizirani mornarički poručnik. Za vrijeme bombardiranja program je emitiran, iako nije bilo odgovornih rukovoditelja. Kada je bomba pogodila zgradu Akademije gdje je smještena radiostanica, po naređenju vojnih vlasti napušta Beograd i putuje s evakuacijom radiostanice u Makiš na srednjevalni odašiljač. Odatle kreće s mobilnim odašiljačem prema Sarajevu. O ovim detaljima pričao je Paja Aleksić, instruktor predratnog Radiokluba, penzioner RTB-a, koji je svjedočio kako mu je Šime u Dubrovniku spasio život od ustaša godine. Nakon oslobođenja Beograda radio je u vojnom proizvodno-remontnom zavodu Teletehnika. Iz tog je vremena ostao zapisan (str Veze u NOB, 1981.) njegov poseban uspjeh u roku od 48 sati uspio je napraviti primopredajni uređaj u luksuznom kožnom koferu, kako bi vojno-političkoj misiji koja je putovala u inozemstvo omogućio održavanje radioveze s Beogradom. Osnivanjem Saveza radio-amatera godine Šime je postao njegov član. U Radio klubu Nikola Tesla u Beogradu predavao je i ispitivao na tečajevima. Godine dobio je status počasnog člana za prve korake na razvoju radija i radio amaterstva u radio klubu Nikola Tesla u Beogradu i Jugoslaviji. Najveći odašiljač koji je sagradio je bio 150 kw za Radio Beograd u Zvečki kod Obrenovca (str. 57. Ovde Radio Beograd, 1979.). Kad je Sovjetski Savez godine prekinuo odnose s Jugoslavijom, prekinuo je i radove na ugovorenom odašiljaču. Bez svih isporučenih dijelova i tehničke dokumentacije, Šime je preuzeo konstruiranje i izradu ovog odašiljača. Za Dan republike godine odašiljač je uspješno pušten u rad i Šime je dobio Orden rada prvoga reda. Odašiljač je u više od 40 godina emitirao sati. Njegov radni staž pratimo u tvornicama Elips-Beograd, Radio industriji Beograd, Radio Beogradu, Rudi Čajavcu u Banja Luci i Radioindustriji Zagreb (RIZ), gdje se zaposlio godine. U Zagrebu je također predavao i u Tehničkoj školi Josip Jutriša Stanko, a u Radioklubu Zagreb vodio seminare. U sjećanju polaznika ostala su dojmljiva njegova predavanja na kojima je na jednostavan i svima razumljiv način otkrivao tajne i praktična rješenja predajne tehnike. U mirovinu je godine otišao iz RIZ-a. Umro je godine u Zagrebu. MLADEN TORBARINA Mladen Torbarina je rođen godine u Rabu gdje se školovao i proveo djetinjstvo. Tehnikom se počeo baviti pod utjecajem starijeg brata Šime. Mladen Torbarina Godine upisao je Tehnički fakultet u Beogradu, ali se nakon petog semestra godine zaposlio u Radio-tonu u Beogradu pa ga nije završio. U tehnici je počeo kao samouk, stjecanjem znanja kroz stranu literaturu, što ga je motiviralo da nauči talijanski, engleski, njemački i francuski. Čitav je život svakodnevno pratio suvremena tehnička dostignuća i težnje, što je bilo prepoznato i cijenjeno u stručnim krugovima. Osim visokih rukovodećih i savjetodavnih poslova bio je i član Komisije za primjenu elektronike u industriji (1957. god.), član Fakultetskog savjeta Elektrotehničkog fakulteta u Zagrebu (1958. god.), član Komisije za elektrotehniku i elektroprivredu Savjeta za naučni rad (1961. god.) i član Koordinacijske grupe za elektroindustriju (1963. god.). Od godine radi u tvornici Signal kao tehnički direktor. Kada su u listopadu godine Nijemci prilikom povlačenja uništili odašiljač Radio Beograda, Mladen je dobio zadatak da napravi privremeni odašiljač snage 300 W. Izradio ga je za dva tjedna, a njegov brat Šime je postavio potrebnu antenu. (str. 53. Ovde Radio Beograd, i str Veze u NOB, 1981.) U Beogradu je radio u tvornicama Radio-ton, Signal, Nikola Tesla i Avala na stručnim i rukovodećim poslovima kao industrijski inženjer, inženjer elektroveze i direktor. Godine zapošljava se u Radioindustriji Zagreb (RIZ), gdje radi do umirovljenja kao tehnički direktor i pomoćnik generalnog direktora za proizvodnju. U mirovinu je otišao godine, ali je još nekoliko godina radio kao suradnik u tvornici RIZ-Odašiljači (direktor te tvornice je bio Branko Tkalčević, njegov prijatelj i učenik još od vremena kad je radio u Signalu). Umro je godine u Zagrebu. RADIO HRS
