PROJEKAT BETONSKE MEŠAVINE Redosled postupaka

Transcript

1 Redosled postupaka - Izbor koponentnih aterijala (na osnovu vrste konstrukcije, sredine u kojoj se gradi i ekonoskih faktora) - Određivanje noinalno najvećeg zrna agregata (D) (na osnovu planova oplate i planova arature) - Izbor konzistencije svežeg betona (na osnovu projektovane klase betona, planova oplate i planova arature) - Određivanje količine vode ( v ) (polazeći od usvojene veličine, usvojene konzistencije svežeg betona i odabrane vrste agregata)

2 Redosled postupaka - Određivanje vrednosti vodocentnog faktora (na osnovu projektovane arke betona MB i odabrane vrste, klase ceenta) - Određivanje količine ceetna ( c ) (na osnovu poznatog vodoceentnog faktora i poznate količine vode) - Određivanje količine agregata ( a ) (polazeći od poznate jednačine po apsolutni zapreinaa koponenti, poznatih specifičnih asa koponenti i pretpostavljene zapreine uvučenog vazduha)

3 Redosled postupaka - Utvrđivanje granuloetrijskog sastava agregata (vodeći računa o vrsti konstrukcije, projektovanoj klasi betona i dienzijaa eleenata konstrukcije) - Sračunavanje učešća pojedinih frakcija agregata (na osnovu utvrđenog granuloetrijskog sastava) - Proba konzistencije svežeg betona i eventualne odgovarajuće korekcije sastava - Izrada uzoraka za prethodna ispitivanja betona - Korekcija (eventualno) sastava betona (na osnovu rezultata prethodnih ispitivanja) - Definitivno usvajanje sastava betona

4 Redosled postupaka v K0 ( kg / D 5 3 ) D noinalno najkrupnije zrno agregata Vrednost koeficijenta K 0 prea Feret-u Konzistenija Rečni pesak i rečni šljunak Rečni pesak i drobljeni šljunak Drobljeni agregat (sitan i krupan) Kruta Slabo plastična Plastična Tekuća

5 Utvrđivanje projektovanih svojstava betona Čvrstoća betona f k,28 koju je potrebno laboratorijski potvrditi u toku projektovanja betonske ešavine treba da bude najanje jednaka karakterističnoj vrednosti čvrstoće za važeći fraktil od 10%, a ostala svojstva za određenu vrednost povoljnija od projektovanih. U to sislu, Pravilnik BAB 87 preporučuje vrednosti prea dole priloženoj tablici: srednja čvrstoća pri pritisku betonskih kocki sa ivicaa dužine 20 c pri starosti od 28 dana f k,28 MB pr + 8 MPa vodonepropustljivost habanje otpornost na raz V V pr + 2 bara H H pr M M pr + 50 ciklusa otpornost na raz i dejstvo soli MS MS pr + 5 ciklusa otpornost na heijske agense (koroziju) OK OK pr

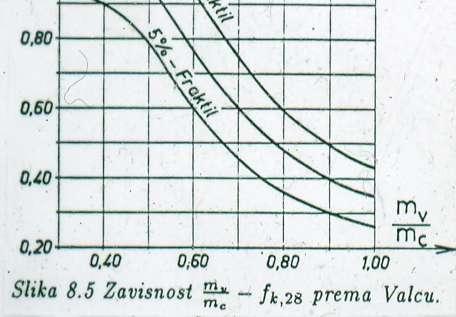

6 Određivanje potrebnog vodoceentnog faktora Vrednost vodoceentnog faktora v / c određuje se na osnovu prethodno utvrđene 28-dnevne čvrstoće pri pritisku i odabranih koponentnih aterijala, pute brojnih epirijskih forula, ili dijagraa, kao što je, na prier, priloženi dijagra prea Valcu. U okviru slajdova koji slede, biće pokazano u tu svrhu nekoliko najčešće korišćenih epirijskih forula, uz potrebna objašnjenja.

7 Određivanje potrebnog vodoceentnog faktora U foruli Beljajeva: f pc klasa prienjenog ceenta k paraetar zavisan od vrste agregata, kako sledi: - Rečni: k=4,0 - Drobljeni: k=3,5 U foruli Ferea za vrednost paraetra k treba uzeti: k = 250, za ceent PC 32,5 k = 320, za ceent PC 42,5 k = 390, za ceent PC 52,5 Forula Beljajeva: f k,28 f k pc 1. 5 Forula Ferea: f k,28 k sc 1 sv 2

8 Određivanje potrebnog vodoceentnog faktora Forula Boloej - a: f pc klasa ceenta, A = 0,55 0,65 (u zavisnosti od MB i granuloetrijskog sastava agregata). f 1 0,5 1 ( k, 28 A f pc A f pc 1 Forula Skratajev-a: Za 2,5, tj.: 0,40 : Kvalitet ceenta i agregata A 1 A 2 1 fk,28 A1 f pc( 0,5) Visok Noralan Za 2,5, tj.: 0,40 : Nizak fk,28 A2 f pc ( 0,5) Nije teško uočiti da je forula Skratajev-a za slučaj ω 0,40 isto što i forula Boloej-a; drugi rečia, Skratajev je, praktično, dopunio forulu Boloej-a i slučaje kada je ω 0,40. 0,5)

9 Određivanje količine ceenta i agregata Količina ceenta v c Količina agregata: a sa a c sc sa c v sv 1 v š v c v v v š sc 1 c v sv 3 kg / kg / 3 (v š = 2 % = 0,02 3 / 3 betona) 3 Količina ceenta c sračunava se direktno na osnovu prethodno određene količine vode v i vodoceentnog faktora = v / c Za određivanje potrebne količine agregata a, potrebno je iati prethodno određene vrednosti sc i sa a sa 0,98 c sc v sv kg / 3 Ukoliko se radi o betonu bez aeranta, za vrednost v š treba usvojiti 0,01 0,03 (1% 3%) Provera zapreinske ase svežeg betona: b = c + a + v (+ ad ) [kg/ 3 ]

10 Kontrola potrebne količine finih čestica Količina ceenta i zrna agregata anjih od 0,25 Najveća frakcija agregata () Najanja ukupna količina ceenta i čestica anjih od 0.25 (kg/ 3 )

11 Kako utvrditi sastav betona kategorije B.I? Za beton kategorije B. I prea BAB 87 nije neophodna napred data procedura projektovanja ešavine, ali se oraju poštovati uslovi o inialni količinaa ceenta, kako je to dole pokazano: Za plastičnu konzistenciju, za D=31,5 i za ceent PC 32,5: MB 10: 220 kg/3 Za PC 42,5: - 10% MB 15: 260 kg/3 Za PC 52,5: - 20% MB 20: 300 kg/3 Za D = 16 : + 10% MB 25: 350 kg/3 Za D = 8 : + 20% Napoena: Priliko projektovanja sastava betona kategorije B.I ogu se takođe prieniti isti osnovni principi kao i kod betona kategorije B.II, uz uslov da se obavezno poštuju gore navedene inialne količine ceenta (ako se ne vrše prethodne probe), odnosno bez tih uslova (ako se vrše prethodne probe).

12 4. Uslovi za svež i očvrsli beton klase i vrste betona Betoni kategorije BII (transportovani, arke>mb25, obavezno sastavljanje receptura, laboratorijska ispitivanja i kontrola kvaliteta). Koristi se četvorofrakcijski agregat (D=31,5), osi na estia nastavaka betoniranja (D=16) u debljini od ~10c. Klasa betona podrazueva projektovanu arku MB i eventualno dodatna svojstva. Vrsta betona se odnosi na određenu klasu i određeni (identičan) sastav betona.

13 4. Uslovi za svež i očvrsli beton klase i vrste betona Betoni kategorije BII (transportovani, arke>mb25, obavezno sastavljanje receptura, laboratorijska ispitivanja i kontrola kvaliteta). Koristi se četvorofrakcijski agregat (D=31,5), osi na estia nastavaka betoniranja (D=16) u debljini od ~10c. Klasa betona podrazueva projektovanu arku MB i eventualno dodatna svojstva. Vrsta betona se odnosi na određenu klasu i određeni (identičan) sastav betona. Beton klase A (kod koga je uslovljena sao arka MB XX). Beton klase B (kod koga je osi arke MB YY uslovljena i VDP). - Beton vrste BN (spravljen sa "noralni četvorofrakcijski agregato, D=31.5); - Beton vrste BS (sitnozrni beton spravljen sa trofrakcijski agregato, D=16) koji služi za nastavke betoniranja;

14 4.2. Izbor koponentnih aterijala Ceent: PC 35 M(S-L) 42.5R LAFARGE BEOČIN Agregat: - vrsta i poreklo: Moravac rečni agregat - naziv frakcije: I(0/4), II(4/8), III(8/16) i IV(16/31,5) - sastav frakcije dat u okviru proračuna - aksialno zrno agregata: D=31,5 Voda: Aditiv:

15 5. Projektovanje sastava betona 5.1. Uvodne napoene Za obezbeđenje zahtevanog kvaliteta odgovorna je fabrika betona (atesti za ceent i agregat, recepture i dokazi o kvalitetu betona). Naglasiti da li se radi o pupano betonu ili o klasično (ugrađivanje pute krana). Odrediti ciljnu konzistenciju svežeg betona. Usvojiti ciljnu granuloetrijsku krivu ešavine agregata (ordinate Y na sitia d=4, 8 i 16 ). Projektovati sastave betona klasa-vrsta A, BN i BS.

16 5. Projektovanje sastava betona 5.2. Sastavi pojedinih klasa-vrsta betona Za svaku od usvojenih klasa-vrsta treba sprovesti poseban proračun recepture (kobinovano: tekst+proračun). Pre proračuna, treba prvo navesti koja su predviđena svojstva betona (projektovana MB, konzistencija era sleganja, vrste usvojenih aterijala ceent, agregat, voda, aditivi). Specifične ase koponenti.

17 Određivanje količine vode

18 Određivanje količine ceenta i vodoceentnog faktora

19 Određivanje količine agregata i zapreinske ase svežeg ugrađenog betona

20 Određivanje količine agregata po frakcijaa

21 NAPOMENE Ceo postupak sastavljanja recepture treba uraditi za betone klasa-vrsta: A i BN. Za beton vrste BS nije potrebno raditi ceo proračun (isti je kao za BN). Treba sao uraditi proračun novih količina koponentnih aterijala (u 1 3 ) i nove zapreinske ase, koje se dobijaju nakon izostavljanja frakcije IV iz betona BN.
