Miliohmetru cu scală liniară şi citire analogică şi/sau digitală

Transcript

1 Miliohmtru cu scală liniară şi citir analogică şi/sau digitală YO7AQM Laurnţiu CODREANU C.S.M. - Pitşti În practica radioamatorilor constructori s impun adsori ncsitata utilizării şi dsori a ralizării (şi dci, şi a măsurării) unor rzistoarri cu valori mai mici d un ohm. Măsurara rzistoarlor d acst fl nu s poat raliza cu prcizi satisfăcătoar cu multimtrl digital aflat în uz curnt doarc p scala d 200 ohmi acuratţa măsurării st d ordinul zcimilor d ohmi, iar prcizia st vidnt discutabilă. Plcând d la acst fapt am proictat şi ralizat przntul instrumnt car prmit măsurara rzistoarlor cu valori cuprins într 1 mω şi 30 Ω în cazul citirii dirct (analogic) p cadranul instrumntului (rzoluţia fiind d 1 mω), sau a valorilor cuprins într 0,1 mω şi 40 Ω în cazul citirii prin intrmdiul unui instrumnt digital cuplat la bornl dstinat acstui scop (rzoluţia fiind în acst caz d 0,1 mω). Utilizând un instrumnt d acst tip st posibilă măsurara cu prcizi a şunturilor pntru amprmtr, a valorii rzistnţi bobinlor şi şocurilor, a valorii rzistoarlor din mitorii tranzistoarlor d putr, a rzistnţi prizi d pământ, şi lista aplicaţiilor rămân dschisă. Caractristici funcţional: Domnii d măsură: mω mω Ω Ω Ω Ω Rzoluţia d citir: Analogică, cu instrumntul propriu mω 1 mω mω 5 mω 0 1 Ω 10 mω 0 3 Ω 50 mω 0 10 Ω 100 mω 0 30 Ω 500 mω Alimntar: - d la rţaua d 230 V Consum: curntul constant prin Rx st d 1 A curntul constant prin Rx st d 100 ma curntul constant prin Rx st d 10 ma Digitală, cu milivoltmtru xtrior ataşat la bornl DmV. Out 0,1 mω p oric scală - maxim 9 W la fctuara măsurărilor p scala 100/300 mω şi 2,5 W p cllalt scal şi în star d rpaus 1

2 I. Przntar gnrală Funcţionara unui ohmtru cu scală liniară s bazază p măsurara cădrii d tnsiun xistnt la bornl rzistorului cu valoara ncunoscută, Rx, prin car s aplică un curnt constant d o valoar dtrminată. Tnsiuna măsurată st dirct proporţională cu valoara rzistorului şi a curntului c trc prin l. Curntul fiind constant, valoara tnsiunii va dpind (liniar) d valoara rzistnţi d sarcină a sursi d curnt constant, constituită aparnt d R x, dar în fapt d R x în parall cu R v (rzistnţa intrnă a voltmtrului cu car s măsoară cădra d tnsiun p Rx). Est vidnt că rzistnţa rzultată st mai mică dcât Rx, difrnţa fiind cu atât mai pronunţată cu cât rzistnţa intrnă a voltmtrului st mai mică. Acst fapt va ava ca rzultat invitabil o aprcir ronată a valorii rzistorului d măsurat. Tortic, pntru a nu influnţa rzultatul măsurătorii, rzistnţa Sursă d curnt constant Ik IRx Rx Fig. 1. Schma simplificată a ohmtrului cu scală liniară. IV URx Ra V intrnă a voltmtrului ar trbui să fi infinită, dar în practică nu st posibil dcât să s mărască acastă rzistnţă la o valoar d ordinul zcilor, sau chiar sutlor d mgaohmi în unl cazuri, prin introducra unui amplificator sau rptor cu impdanţă mar d intrar într voltmtru şi R x. Trbui prcizat că roara d citir ca mai mar s înrgistrază la xtrmitata suprioa-ră a scali ohmtrului p domniul rspctiv, cînd când raportul R v /R x st minim, şi scad aproximativ liniar p măsură c valoara lui R x scad. Rzultă că pntru rducra rorii d măsurar s impun ca rzistnţa intrnă a voltmtrului (R v ) să fi cât mai mar posibil în raport cu rzistnţa d măsurat. Acst cosidrnt sunt valabil numai în cazul citirii valorii măsurat cu instrumntul analogic propriu şi, după cum s obsrvă în continuar, introduc o roar posibil dranjantă doar când măsurătoara s fac cu un curnt mic prin Rx. Dacă dacă citira s fac prin conctara unui milivoltmtru digital (a cărui impdanţă d intrar st d cl puţin 10 MΩ) la bornl prvăzut pn-tru acst scop, acst inconvnint dispar. Pntru xmplificar s va analiza acst aspct pntru toat cl tri domnii d măsură în situaţia măsurării cădrii d tnsiun p Rx cu un voltmtru având o Tablul 1. - Eroara d citir p scala d 10 Ω. Valoar Rx (Ω) citită p scală kΩ 400Ω Valoar rală a Rx (Ω) 0,000 1,001 2,004 3,009 4,016 5,025 6,036 7,049 8,065 9,082 10,101 Eroar (în %) 0,0-0,1-0,2-0,301-0,402-0,503-0,604-0,705-0,806-0,908-1,01 Valoar rală a Rx (Ω) 0,000 1,003 2,010 3,023 4,040 5,063 6,091 7,125 8,163 9,207 10,256 Eroar (în %) 0,0-0,251-0,503-0,756-1,01-1,266-1,523-1,781-2,041-2,302-2,564 rzistnţă intrnă d 1 kω şi cu un voltmtru cu rzistnţa intrnă d 400 Ω (folosit în cazul d faţă). Eroara măsurătorii pntru scala d 10 Ω s arată în Tablul 1. Astfl, printr-un calcul simplu confirmat în practică rzultă că pntru voltmtrul cu rzistnţa intrnă d 1 kω apar o roar d 1% la cap d scală, d 0,5% la jumătata scali şi d numai 0,1% la gradaţia 10% din scală iar pntru voltmtrul cu 2

3 rzistnţa intrnă d 400 Ω roara st d 2,5% la cap d scală, d 1,25% la jumătata scali şi d numai 0,25% la gradaţia 10% din scală. Rata rorii st acaşi şi pntru scala d 0 30 Ω. Pntru toat calcull s-a aproximat la 3 zcimal. Tablul 2. - Eroara d citir p scala d 1 Ω. Valoar Rx (Ω) citită p scală 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1kΩ 400Ω Valoar rală a Rx (Ω) 0,000 0,100 0,200 0,300 0,400 0,500 0,600 0,701 0,801 0,901 1,001 Eroar (în %) 0,0-0,01-0,02-0,03-0,04-0,05-0,06-0,07-0,08-0,09-0,1 Valoar rală a Rx (Ω) 0,000 0,100 0,200 0,300 0,400 0,501 0,601 0,701 0,802 0,902 1,003 Eroar (în %) 0,0-0,025-0,05-0,075-0,1-0,125-0,15-0,175-0,2-0,226-0,251 În Tablul 2 st arătată roara d citir în aclaşi condiţii p scala p scala d 1 Ω. În acst acst caz, pntru voltmtrul cu rzistnţa intrnă d 1 kω roara d citir st d numai 0,1% la cap d scală şi ajung la 0,01% la gradaţia d 10% din scală iar pntru voltmtrul cu rzistnţa d 400 Ω roara st d 0,25% la cap d scală şi d 0,025% la 10% din scală. În cazul măsurătorii rzistnţi d valoar foart mică p scala d 100 mω, arătat în Tablul 3, roara d citir dvin absolut nglijabilă, fiind d 0,01% la cap d scală şi d numai 0,001% la gradaţia d 10% din scală pntru voltmtrul cu rzistnţa intrnă d 1 kω iar pntru cl cu rzistnţa intrnă d 400 Ω roara st d 0,025% la cap d scală şi d 0,003 la 10% din scală. Şi în acst caz roara nu ar rlvanţă, practic nfiind ssizabilă. Tablul 3. - Eroara d citir p scala d 100 mω. Valoar Rx (mω) citită p scală kΩ 400Ω Valoar rală a Rx (mω) 0,000 10,000 20,000 30,001 40,002 50,003 60,004 70,005 80,006 90, ,010 Eroar (în %) 0,0-0,001-0,002-0,003-0,004-0,005-0,006-0,007-0,008-0,01-0,01 Valoar rală a Rx (mω) 0,000 10,000 20,001 30,002 40,004 50,006 60,009 70,012 80,016 90, ,025 Eroar (în %) 0,0-0,003-0,005-0,008-0,01-0,013-0,015-0,018-0,02-0,023-0,025 Din datl antrioar rzultă vidnt că în cazul utilizării unui voltmtru cu rzistnţa intrnă d 1 kω, sau chiar şi d numai 400 Ω cum st în cazul acstui montaj, prcizia măsurătorii dirct st afctată şi obsrvabilă doar p scala d 0 10 Ω, p cllalt roara navând importanţă practică. Dacă st ncsară o prcizi dosbită în cazul măsurării unor rzistoar cu valori mai mari d 3 ohmi, s poat ataşa un milivoltmtru digital la bornl DmV.Out prvăzut în acst scop, opraţi car va asigura atât prcizi absolută (în funcţi d prcizia instrumntului digital) cât şi o rzoluţi d citir suprioară cu un ordin d mărim. 3

4 II. Schma lctrică şi modul d funcţionar Miliohmtrul a fost concput urmărindu-s obţinra unor d prformanţ şi facilităţi maxim în condiţiil uni schm cât mai simpl bazat număr rlativ rdus d componnt uşor accsibil. Pisa ca mai dlicată a miliohmtrului şi car a stat la baza proictării lui o constitui un microamprmtru p fir d torsiun având snsibilitata 250 μa şi rzistnţa intrnă d 20 Ω. Instrumntul s încadrază în clasa d prcizi 0,5 şi st prvăzut cu oglindă pntru liminara rorii d paralaxă la citira indicaţii, ca c-l fac foart potrivit pntru scopul propus. Condiţia primordială pntru obţinra uni bun prcizii o constitui, p lângă utilizara unui microamprmtru (voltmtru) d calitat, şi xistnţa uni surs d curnt constant stabil în timp şi în condiţii d variaţii al tmpraturii ambiant şi cu posibilitata, pntru cazul d faţă, a algrii a tri trpt d curnt ncsar pntru cl tri domnii d măsură. Pntru disipara uni putri cât mai mici p rzistorul d măsurat s-au stabilit prin proictar două valori maxim al cădrii d tnsiun p acsta, comutabil automat, una d 100 mv pntru domniil mω, 0-1 Ω şi 0-10 Ω şi calaltă d 300 mv pntru domniil mω, 0-3 Ω şi 0-30 Ω. În Fig. 2 st przntată schma d principiu a miliohmtrului car conţin şas taj funcţional distinct: 1 -sursa d alimntar; 2 -sursa d curnt constant; 3 -voltmtrul analogic; 4 -circuitul d comandă şi protcţi; 5 -sursa d tnsiuni d rfrinţă pntru circuitul d comandă şi protcţi; 6 -blocul d smnalizar. Transformatorul d rţa Tr1 ar scţiuna d 3,7 cm 2, bobina primară (230 V) având 2960 spir CuE Ф 0,15 iar ca scundară (2 x 6 V) având 2 x 82 spir CuE Ф 0,7. Doarc aparatul ncsită două tnsiuni, una d 6 V pntru alimntara montajului şi una suplimntară d 12 volţi pntru cl două rl din circuitul d schimbar automată scali şi d protcţi a microamprmtrului, s-a optat pntru schma d rdrsar przntată, obţinându-s tnsiuna d +12 V d la plusul punţii rdrsoar d tipul B25C1200 iar tnsiuna d +6 V d la priza mdiană a înfăşurării scundar. Pntru filtrara tnsiunii d 6 V s-au folosit tri candnsatori lctrolitici d 2200 μf montaţi în parall, totalizând 6600 μf. În parall cu întrrupătorul d rţa K 1 st prvăzut un circuit d smnalizar format din R1, R2, D1, D2 şi LED-ul roşu D3 car smnalizază conctara aparatului la rţa când aparatul st oprit. La pornira aparatului, contactl întrrupătorului fiind în scurt, LED-ul roşu s sting şi s aprind LED-ul vrd D4 indicând că aparatul st alimntat. Sursa d alimntar împrună cu circuitul d comandă şi protcţi şi sursa d tnsiuni d rfrinţă sunt dispus p placa 1 (dsnul cablajului şi dispunra componntlor în Fig. 3 şi 4). Cu ajutorul comutatorului K2a s stabilşt trapta d curnt constant ncsar în funcţi d domniul d măsură 10 ma pntru scala d 0 10 sau 0 30 Ω, 100 ma pntru scala d 0 1 sau 0 3 Ω, şi 1 A pntru scala d mω sau mω. Acuratţa măsurării st dpndntă d stabilitata valoarii curntului constant car trc prin rzistorul d măsurat. Gnrara d curnt constant în condiţii optim d stabilitat s fac cu IC1 (LM 317) car stabilşt valoara curntului prin rzistorul conctat într trminall V O şi R (şi dci şi a curntului prin R x la masă) astfl încât într cl două trminal să xist o tnsiun d xact 1,25 V. Doarc, conform 4

5 +6 V R 4 Placa 2 Vi IC 1 Vo K 2a 1 A 100 ma R 5 R 6 Rx Anlg./Dig. DmV Out + - L. pr. L. sc. B 25 C 1200 C 1 C 2 R 10 ma R 7 K 3 Dig. R 8 R 9 T 1 ~ 230 V +12 V C 4 Rl 1 R 2 D 1 R 1 D 2 Tr. 1 On Off K 1 C 3 Vi IC 2 R Vo R 11 R 12 R 13 P 1 R mv R 18 3 IC 3a R 19 D 5 D 6 T 2 + µa - R 10 D 3 (r) D 4 (v) R 3 D 11 (r) K 2b D 9 (v) mω mω D 10 (v) P 2 R 15 R 14 R mv 8 9 IC 3b 14 T 3 Rl 2 Placa 3 D 14 (r) D 12 (v) 0 1 Ω D 17 (r) D 13 (v) 0 3 Ω D 15 (v) 0 10 Ω R 23 R 24 D 8 T 5 T 4 1 R 21 IC 3c 5 4 D 16 (v) 0 30 Ω R 22 D 7 T 7 R 25 T 6 R 20 2 IC 3d mv Placa 4 Placa 1 Fig Schma lctrică a miliohmtrului analogic/digital. Componntl sunt dispus p 4 plăci d circuit imprimat indicat prin linia întrruptă, xcptând R1, R2, D1 şi D2 car sunt dispus p o rgltă sparată lângă Tr1. datlor d catalog, disprsia acsti valori s poat încadra într minim 1,2 şi maxim 1,3 V, st ncsară ajustara valorii rzistoarlor R5, R6 şi R7 pntru obţinra valorii prcis a curntului constant dorit a fi livrat d IC1. Rfritor la stabilitata trmică caractristică acstui intgrat, datl d catalog crtifică pntru driva trmică o valoar d maxim 0,015% o C, ca c însamnă că la o modificar a tmpraturii mdiului ambiant cu plus sau minus 10 o C faţă d tmpratura iniţială la car s-au făcut rglajl, roara d măsură va fi mai mică d ±0,15%, dci, nglijabilă. 5

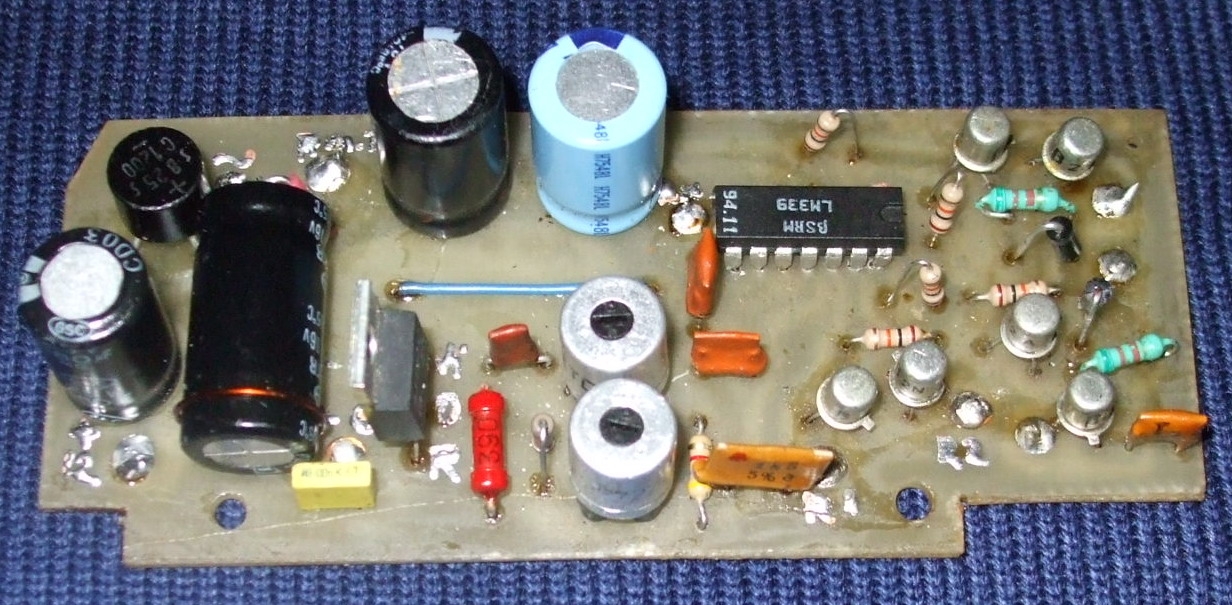

6 Stabilitata valorii curntului constant va dpind şi d calitata comutatorului K2, acsta trbuind să asigur contact prfct, cu o valoar cât mai apropiată d zro. În acst scop, pntru K2 s-a folosit un comutator cu doi galţi având 3x3 poziţii, din car cinci scţiuni pus în parall pntru K2a şi o scţiun pntru K2b. YO7AQM Larry Fig. 3. Placa 1; dsnul cablajului, vdr dinspr faţa placată (115 x 47 mm). La L. sc. Tr.1 La priza mdiană L. sc. Tr.1 La borna Rx La D 9, D 12, D 15 p placa 4 La L. sc. Tr.1 C 4 C 1a C 3 IC 2 C 1b In Out R R 11 C 1c R 4 R 14 P 2 R 12 P 1 R 15 R R 16 R 13 IC 3 R 20 R 18 b c T R 19 T 3 b R 21 T 6 b c R 24 b T 5 c c b T 4 D 6 c R 22 b T 7 c D 7 R 23 R 25 La D 10, D 13, D 16 p placa 4 La D 11, D 14, D 17 p placa V La Vi IC 1 La Rl. 1 p placa 3 La Rl. 2 p placa 3 Fig. 4. Placa 1; dispunra componntlor, vdr dinspr faţa suprioară. Sursa d curnt constant st p placa d circuit imprimat 2. Dsnul cablajului st arătat în Fig. 5 iar dispunra componntlor în Fig. 6. În vdra ajustării valorii rzistoarlor pntru obţinra xactă a curntului ncsar, placa a fost astfl poictată încât să pr-mită ralizara d combi-naţii sri/parall pntru R5 şi R6 şi prindra şi rglara mcanică a lungimii rzistorului bobinat (în ar) R7. Acst rzistoar trbui să aibă coficintul trmic cât mai apropiat d zro. Circuitul intgrat LM317 nu ncsită radiator, ca mai mar putr disipată d l fiind d cca. 3-4 W doar p durata fctivă măsurătorilor c ncsită Foto 1. Dtaliu placa d circuit imprimat 1. curnt d 1 A. 6

7 La K2a/0 La +6 V (R 4) C 2 Vi IC 1 Vo La K 2a/2 R 7 R (R 6b) (R 6a) R 6 (R 5b) (R 5a) La Rx R 5 Fig. 5. Placa 2; dsnul cablajului, vdr dinspr faţa placată (50 x 47 mm). La conctara rzisorului d măsurat la borna R x apar o difrnţă d potnţial, dpndntă liniar d valoara acstuia, car st măsurată cu ajutorul voltmtrului constituit d microamprmtru şi rzistoarl adiţional R9 şi R10. Tnsiuna ar valori sub 100 mv în cazul rzistoarlor cu valori cuprins într 0 şi 10, 0 şi 1 sau 0 şi 0,1 ohmi, (în funcţi d domniul als cu comutatorul K2a) şi circuitul voltmtrului va includ doar rzistorul adiţional R9. Dacă valoara rzistorului d măsurat st mai mar d 10, 1 sau 0,1 ohmi, domniul d măsură al voltmtrului s xtind automat până la 300 mv prin introducra în circuit şi a rzistorului adiţional R10. Acastă opraţi st xcutată d circuitul d comandă şi protcţi constituit d comparatorul cuadruplu IC3, Foto 2. Dtaliu placa 2 tranzistoarl T1 T6 şi rll Rl1 şi Rl2. Est vidnt că în lipsa rzistorului d măsurat tnsiuna la bornl R x ajung la o valoar mar (4 5 V), c poat pun în pricol, atât din Fig. 7. Placa 3; dsnul cablajului (40 x 47 mm). La +μa La -μa La colctor T3 p placa 1 (R 9b) D 4 Rl. 2 Rl. 1 (R 9a) R 10 c b T 1 La +12 V Fig. 6. Placa 2; dispunra componntlor, vdr dinspr faţa suprioară. punct d vdr lctric cât şi mcanic intgritata microamprmtrului. Cl două comparatoar IC3a şi IC3b au un rol snţial în acst sns. Dacă tnsiuna la intrăril invrsoar al comparatoarlor st sub nivlul d 100 mv atât IC3a cât IC3b au işiril la plus, ca c duc la dschi-dra la saturaţi a tranzistoa-rlor T2 şi T3 şi implicit la anclanşara rllor Rl1 şi Rl2, scurtcircuitând rzistorul R10 şi punând la masă minusul microamprmtrului. Dacă tnsiuna la intrăril invrsoar al comparatoarlor dpăşşt 100 mv dar st sub 300 mv, işira comparatorului IC3a ajung la potnţial zro, tranzistorul T2 st blocat şi în circuitul voltmtrului st însriat şi rzistorul R10 D 5 R 9 (R 10a) R 8 La colctor T2 p placa 1 (R 10b) Fig. 8. Placa 3; dispunra componntlor. La borna Rx 7

8 xtinzându-s astfl automat domniul d măsură a tnsiunii până la 300 mv şi implicit mărindu-s d tri ori scala ohmtrului p domniul slctat cu comutatorul K 2. Işira comparatorului IC3b fiind în continuar la nivl pozitiv rlul Rl2 s mnţin anclanşat şi minusul voltmtrului st la masă. Dacă tnsiuna la borna R x dpăşşt nivlul d 300 mv (în cazul rzistoarlor cu valori mai mari d 30, 10, rspctiv 0,3 ohmi) sau când nu st conctat nici un rzistor la bornl d măsurar (situaţi în car tnsiuna la borna R x va ating valoari d pst 4 V), ambl comparatoar vor ava işiril la nivl zro şi în conscinţă microamprmtrul va fi protjat la supratnsiun. O măsură suplimntară d protcţi a microamprmtrului o constitui introducra tranzistorului T1 în circuitul voltmtrului. Dacă tnsiuna la borna R x dpăşşt nivlul pragului d dschidr a joncţiunii bază-mitor a tranzis-torului T1, acsta s dschid şi pun la masă tnsiuna aplicată prin R9 Foto 3. Dtaliu placa 3 microamprmtrului. Componntl voltmtrului împrună cu cl două rl şi tranzistorul d protcţi T1 sunt dispus p placa 3. Dsnul cablajului st dat în Fig. 7 iar dispunra componntlor în Fig. 8. Circuitul intgrat IC2 (p placa 1) asigură la işir tnsiuna stabilizată d 1,25 V din car s obţin tnsiunil d rfrinţă d 100 şi 300 mv prin divizoarl format d R12, R13 şi P1, rspctiv R14, R15 şi P2. Comparatoarl IC3c şi IC3d, împrună cu tranzistoarl T4 T7 asigură smna-lizara optică corspunzătoar stării funcţional a aparatului. Cu ajutorul potnţiomtr-lor smirglabil P1 şi P2 s rglază nivlul tnsiunilor d prag d 100, rspctiv 300 mv. Dimnsiunil şi forma plăcii d circuit imprimat 4 p car sunt montat LED-uril sunt în funcţi d dimnsiunil şi forma casti şi a panoului frontal car dpind la rândul lor d gabaritul transforma-torului d rţa, microamprmtrului şi comutatorului folosit. Foto 4. Dtaliu placa 4 După cum s-a mnţionat antrior, citira măsurătorii s poat fac analogic, cu instrumntul propriu, în car caz rzoluţi st la nivlul uni gradaţii din scală, sau cu ajutorul unui instrumnt digital xtrior conctat la bornl prvăzut pntru acst scop, în car caz rzoluţia st d 0,1 mω p oric scală. P poziţia Anlg./Dig. a comutatorului K3 citira informaţii s fac atât dirct p instrumntul aparatului cât şi p un milivoltmtru digital, iar p poziţia Dig. Numai p instrumntul digital xtrior, instrumntul analogic propriu fiind dconctat. În c privşt alimntara, dşi aparatul poat fi alimntat şi d la batrii, s-a optat pntru alimntara d la rţa în primul rând din considrnt conomic şi în al doila rând considrându-s că st un aparat d laborator şi nu unul portabil. Asta avându-s în vdr şi snsibilitata la şocuri mcanic a unui microamprmtru p fir d torsiun. 8

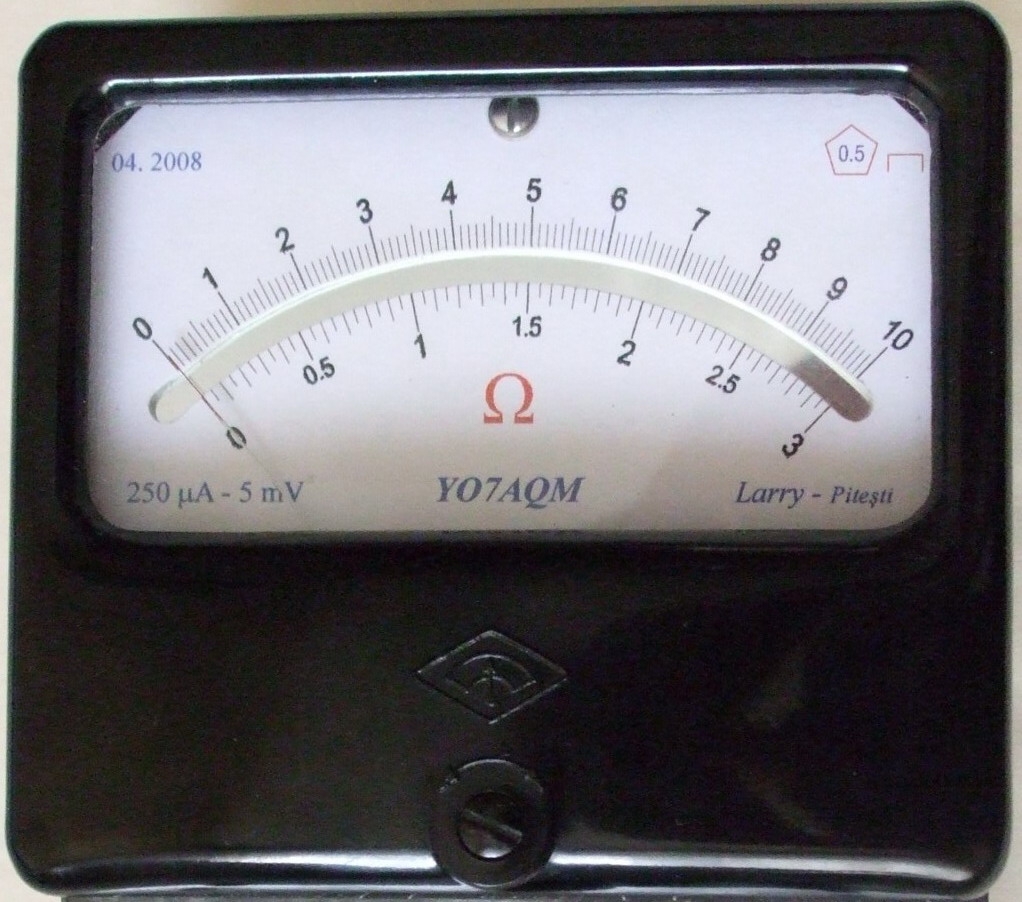

9 Fig Dtaliu inscripţionar şi poziţionar lmnt p panoul frontal (scara 1/2) Fig Dtaliu inscripţionar gradaţii p scala microamprmtrului (la scara 1/1). 250 µ A - 5 mv YO7AQM Larry - Pitsti Foto 5. - Microamprmtrul p fir d torsiun (250 μa, Ri=20 Ω) 9

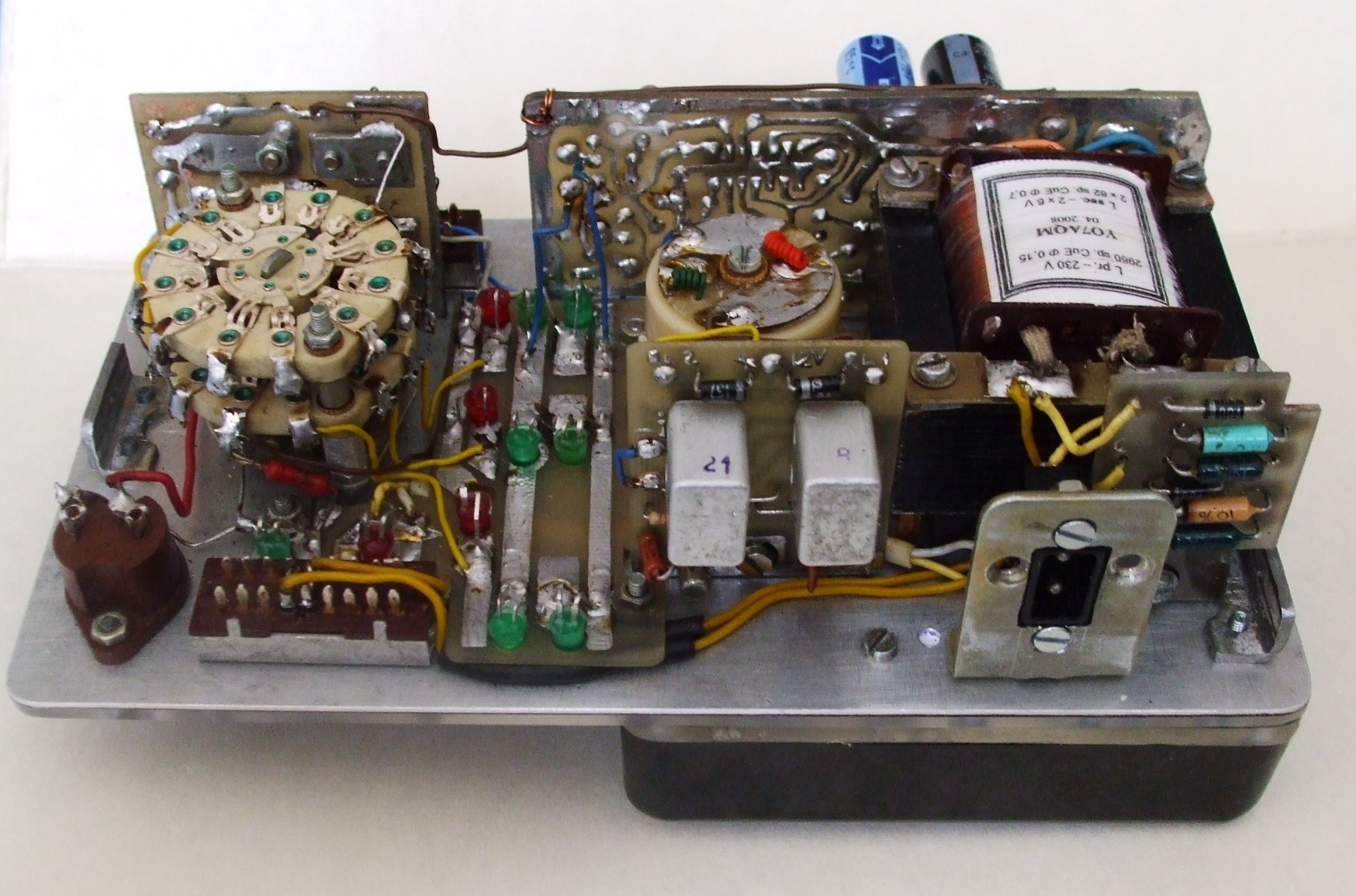

10 Lista d pis: *R1, R2 22 kω; R3 390 Ω; R4 0,5 Ω; R5 1,25 Ω* (bobinată, prfrabil constantan sau oric alt matrial cu drivă trmică rdusă); R6 12,5 Ω*; R7-125 Ω*; R8 5,6 kω; R9 380* Ω; R Ω*; R11-82 Ω; R12 1,5 kω; R13 22 kω; R14 16 kω; R15, R16, R17 4,7 kω; R18, R19, R20, R21 5,6 kω; R22, R Ω; R24 10 kω; R Ω. *P1, P2 smirglabil 1 kω. *C1 6,800 μf (3 x 2200 μf); C2, C3 100 nf; C4 680 μf. *T1 T6 2 N 2369 (2 N 2222); T7 BC 107. *D1, D2 1 N 4007; D 5, D6 BA 157 (1 N 4148); D7, D8 EFD 108 (oric diodă cu grmaniu); D3, D11, D14, D17 LED roşu; D4, D9, D10, D12, D13, D15, D16 LED vrd. *IC1, IC2 LM 317; IC3 LM 339. *Rl 1, Rl 2 Microrlu la 6-12 V cu contact dublu. Placa 3 Transf. Tr1 Comutatorul K3 Placa 2 Placa 1 Comutatorul K3 Foto 6. Amplasara modullor p placa panoului, vdr din parta draptă. Corp microamprmtru Placa 3 Mufă pntru D.mV. Mufă priză rţa Comutatorul K1 Placa 4 Foto 7. Amplasara modullor p placa panoului, vdr din parta stângă. 10

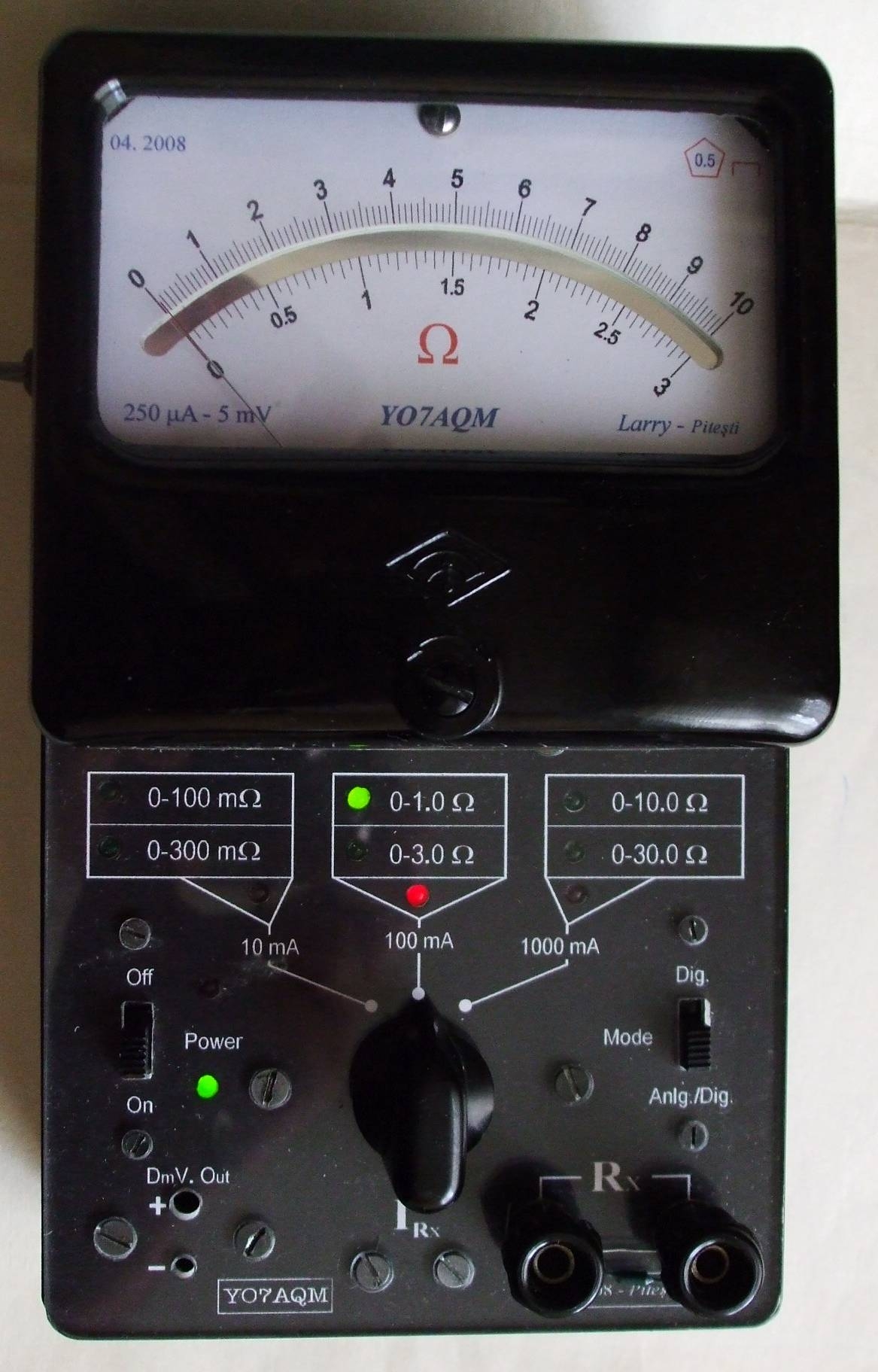

11 Conctor priză rţa K1 Placa 3 Placa 4 Bornl D.mV. K2 Tr1 Placa 1 Placa 2 K3 Bornl Rx Foto 8. Amplasara modullor p placa panoului, vdr d sus. Foto 9. Miliohmtrul, vdr d ansamblu. 11
