2 " SIMPROLIT" SIMPROLIT je posebna vrsta polistirolbetona, patentirana smesa od ekspandiranih granula polistirola, portland-cementa i patentiranih aditiva. SIMPROLIT je izuzetno lagan građevinski materijal, koji ima ubedljivo najbolje termičke karakteristike u klasi betona i lakih betona. SIMPROLIT > FIZIČKO-MEHANIČKA SVOJSTVA Fizičko-mehanička svojstva usklađena su sa normativnim trebovanjima GOST R (polistirolbeton) Zapreminska težina: кg/м 3 (D150 D300) Koeficijent toploprovodljivosti: 0,055 0,085 Wt/(м 0 C) Paropropustljivost: 0,135 0,110 mg/(m h Pa), µ =10 Čvrstoća na pritisak (čvrstoća prizme) : 0,35 0,93 MPа SIMPROLIT toploprovodljivost SIMPROLITA praktično i ne zavisi od sadržaja vlage u njemu, s obzirom na približno konstantan procentualni odnos vlage u materijalu: od 4% do 8%. SIMPROLIT zidovi od SIMPROLITA normalno dišu. SIMPROLIT se odlikuje visokom otpornošću na mraz. Pri 50-kratnom ciklusu grejanja zamrzavanja, sa С na 20 0 С, gubitak čvrstoće iznosio je samo 1,5% 1,8%. SIMPROLIT ne gori! Pri požaru granule polistirola isparavaju, a SIMPROLIT na dugotrajnim visokim temperaturama prelazi u cementni kamen, bez pojave dima i plamena. " SIMPROLIT" PROGRAM Nomenklatura proizvoda od SIMPROLITA kompanije " SIMPRO" uključuje: - SIMPROLIT ploče za utopljavanje fasada, - SIMPROLIT blokovi za spoljašnje zidove, - SIMPROLIT blokovi za pregradne zidove i obziđivanje fasada, - SIMPROLIT ploče montažnih pregradnih zidova - SIMPROLIT izolacioni paneli Proizvodnja svih elemenata je u skladu sa ТУ i saglasna sa GOST R , osnovna sirovina je polistirolbeton «SIMPROLIT», koji ima originalan sastav sa firminim dodacima, a elementi su patentno zaštićeni. " SIMPROLIT" BLOKOVI Blokovi od SIMPROLITA kompanije " SIMPRO" rade se kao: - SIMPROLIT blokovi za rusko tržište i - SIMPROLIT blokovi za jugoslovensko tržište. Sastav osnovne smese, SIMPROLIT mase uvek je isti, a razlika je u dimenzijama blokova. Za rusko tržište su: - dimenzije blokova za spoljašnje zidove (SB)...60x30x19 cm - dimenzije blokova za pregradne zidove (SPB)...60x12x19 cm Za jugoslovensko tržište su: - dimenzije blokova za spoljašnje zidove (SB)...50x25x19 cm - dimenzije blokova za pregradne zidove (SPB)...50x12x19 cm - 2

3 SIMPROLIT " SB " BLOKOVI ZA ZIDANJE SPOLJAŠNJIH ZIDOVA SB 25 - standardni blok sa četiri šupljine, od kojih su dve sa dnom ( kod zidanja prave komore sa zarobljenim vazduhom, što znatno poboljšava njihova termička svojstva SBD 25 - blok sa dve velike šupljine, za uglove objekta i kao oplata stubova i horizontalnih i vertikalnih serklaža SBS 25 - blok sa dve velike šupljine i umetnutim stiroporom, za gradnju u izuzetno oštrim klimatskim uslovima Oznaka: SB ( SB 25, SBD 25, SBS 25 ) Naziv: Dimenzije: Namena: Standardi: SIMPROLIT BLOK 50 X 25 X 19 CM IZOLACIONI BLOK ZA ZIDANJE SPOLJAŠNJIH ZIDOVA JUS U.N1.020; JUS U.N1.011 Zapreminska težina: γ < 200 kg/m 3 Koeficijent toplotne provodljivosti λ < 0,08 W/m 0 C Kapilarno penjanje: < 4,2 cm Čvrstoća na pritisak Certifikat: < 0,27 MPa GRADJEVINSKI FAKULTET BEOGRAD IZVEŠTAJ BR /2 // G. 3

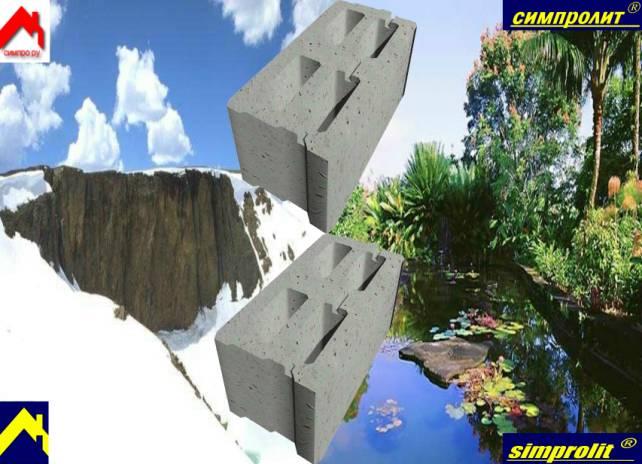

4 BLOK SB 25 UPOREDNE TERMIČKE KARAKTERISTIKE ZIDOVA OD SIMPROLIT "SB 25" BLOKOVA, PUNE OPEKE I "GITER" BLOKOVA Varijante zidanja SIMPROLIT SB25 blokovima Varijanta 1 Bez ispune Varijanta 2 Unutrašnje pregrade ispunjene betonom Spoljašnje pregrade bez ispune Terički koeficijenti K=0.423 W /m 2 C 0 R=2.364 m 2 C 0 / W K=0.439 W /m 2 C 0 R=2.278 m 2 C 0 / W 25 cm Zamenjujuće debljine zidova po termičkim karakteristikama 141 cm 5,64 x 115 cm 4,60 x 25 cm 136 cm 5,44 x 110 cm 4,40 x S I M P R O L I T PUNA OPEKA λ=0.64 W /m 2 C 0 GITER OPEKA λ=0.52 W /m 2 C 0 4

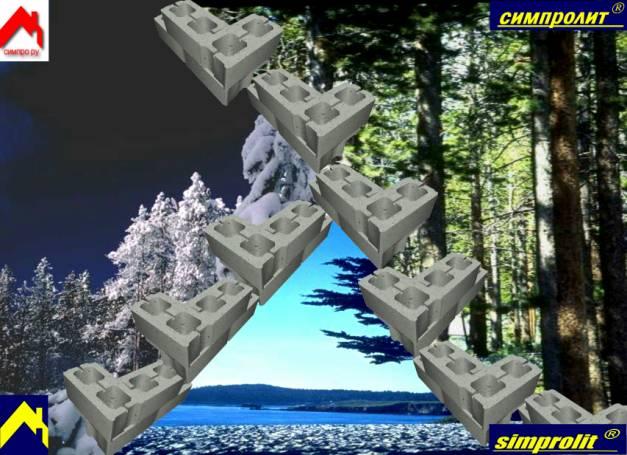

5 BLOK SBD 25 SIMPROLIT blokovi za zidanje, samonoseći, " SB 25 ", " SBD 25 " i " SBS 25 " mogu da se primenjuju kako samostalno, u maloetažnoj gradnji, tako i u smislu trajne oplate pri izvodjenju nosećih i aseizmičkih betonskih elemenata u visokogradnji. Od konstruktivnih svojstava blokova treba istaći postojanje praznina u telu bloka, koje dozvoljavaju da se u njima montira armatura koja se zaliva monolitnim betonom (u već formiranoj oplati od zidova bloka), što daje noseću sposobnost konstrukciji tako projektovanog objekta. Osim toga, ovi blokovi se odlikuju i specifičnom konfiguracijom, koja isključuje produvavanje i promrzavanje šavova. Toplofizičke karakteristike SIMPROLIT blokova za zidanje dozvoljavaju izvodjenje gradjevinskih objekata bez dopunskih mera za utopljavanje fasade. SIMPROLIT ELEMENTI SU PATENTIRANI U RUSKOJ FEDERACIJI 5

6 SIMPROLIT blokovi mogu da se proizvode različitih maraka (D200-D300), pri čemu zadržavaju dobre karakteristike i pri visokom spoljnom prisustvu vlage i mraza, što je postignuto uvodjenjem specijalnih dodataka u materijal za proizvodnju. SIMPROLIT blokovi se lako obradjuju (režu se običnom ručnom testerom za drvo!) što daje mogućnost njihove elastične primene u bilo kojim konstruktivnim rešenjima. Zidanje SIMPROLIT blokovima se izvodi jednostavnim zapunjavanjem dve nezatvorene šupljine betonom ili malterom, a bez zapunjavanja mogu se lepiti bilo kojim lepkom na cementnoj osnovi (lepak za pločice i sl.). Završna obrada fasada i unutrašnjih zidova je jednostavna, blagodareći adhezionim svojstvima cementa kao osnovnog veziva u SIMPROLIT blokovima. Pri tome, mogu da se primenjuju i svi standardni materijali za završne radove. BLOK SBS 25 Zahvaljujući nabrojanim karakteristikama SIMPROLIT blokova, a posebno njihovoj lakoći, gradnja SIMPROLIT blokovima nema konkurencije kod nadziđivanja objekata i izgradnje mansardi na objektima sa ravni krovovima. Naime, kod nadogradnje objekata SIMPROLIT blokovima, težina nadograđenog dela je po pravilu uvek manja od težine tipskih slojeva postojećih ravnih krovova, pa ojačanje temelja objekta koji se nadograđuje uopšte nije potrebno, što u znatnoj meri pojeftinjuje i ubrzava takvu gradnju. Takođe, zahvaljujući lakoći materijala SIMPROLIT i brzini i jednostavnosti gradnje, nadziđivanje se vrši bez iseljavanja stanara objekta koji se nadogradjuje, što je nekad nepremostiva teškoća kod ovakve vrste gradnje. SIMPROLIT konstruktivni elementi znatno pojeftinjuju gradnju objekata svih namena - industrijskih, stambenih, sportskih, seoskih i drugih objekata, pri tome znatno poboljšavajući njihove toplotne karakteristike. 6

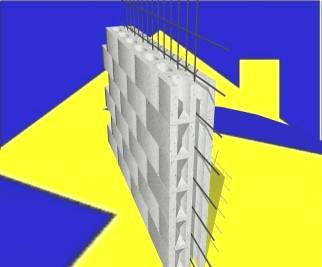

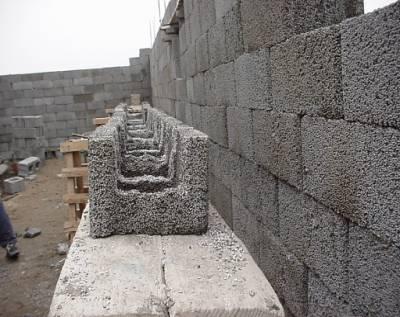

7 ZIDANJE SIMPROLIT " SB " BLOKOVIMA Pri zidanju nosivih zidova, SIMPROLIT blokovi obrazuju oplatu za armaturu i beton koji se naliva u šupljine bloka, u koji je prethodno montirana armatura. Na taj način, SIMPROLIT blokovi ostaju kao trajna oplata, pri tome dobijajući i funkciju toplo-zvuko-izolatora. U cilju povećanja toplo-zvukoizolacijskih svojstava, u šupljine bloka moguće je dodati dopunski izolator. U slučaju potrebe, blokovi se vrlo lako seku ručnom testerom i dovode na željenu dimenziju. Armiranje serklaža vrši se saglasno detaljima armiranja. I ostali konstruktivni elementi, tipa armiranih zidova, stubova ili greda, takodje se sa uspehom mogu izlivati u SIMPROLIT blokovima kao trajnoj oplati. U fazi projektovanja objekata planiranih za gradnju SIMPROLIT blokovima, radi ekonomije materijala, poželjno je isplanirati raster horizontalnih i vertikalnih površina objekata, radi ekonomične ugradnje celih blokova. Ugradnja se vrši na prevez na ½ bloka. U odsustvu takve mogućnosti SIMPROLIT blokovi se lako dovode na meru običnom testerom ili kružnom testerom za drvo. 7

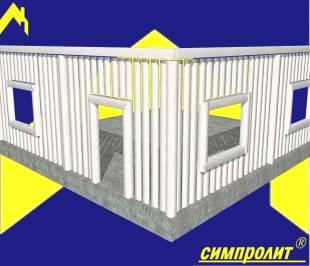

8 SIMPROLIT blokovi koriste se kao oplata i za ostale konstruktivne elemente objekta tipa AB zidova, stubova ili greda, s obzirom da se vrlo lako obradjuju (seku i dovode na potrebnu meru) SIMPROLIT blokove isključivo treba tretirati kao termo-izolacione blokove, ni u kom slučaju ne računajući na njihov udeo u nosivosti statičkog sistema objekta. To su samonoseći (nose samo sami sebe) blokovi, koji tek kada se ispune betonom čine izuzetno stabilan sistem betonskih "stubića", što omogućava da se, u najmanjoj meri, tako ispunjeni betonom mogu tretirati kao noseći zidovi od adekvatne debljine zida od opeke. SIMPROLIT Na objektima izgradjenim od SIMPROLIT blokova mogu se primeniti sve standardne forme medjuspratnih i krovnih konstrukcija: - montažne krovne SIMPROLIT ploče, - polumontažne medjuspratne ploče - ( tipa: "Monta", "Fert" i dr. ) ili monolitne ploče livene na licu mesta 8

9 SIMPROLIT blokovi za zidanje ugradjuju se "na suvo", obavezno na nivelisanoj osnovi, sa prevezom na 1/2 bloka. Prekidi i nastavak betoniranja - zapunjavanja blokova betonom vrši se uvek na polovinu visine bloka Ispunjavanje blokova betonom vrši se po svakom redu pojedinačno, a najviše posle izidanih četiri reda blokova, posle čega se betoniranje nastavlja tek pošto ugradjeni beton počne da vezuje. U suprotnom, blokove treba unakrsno privremeno fiksirati daskama, da ne bi, pod pritiskom sveže ugradjene mase betona, dobili otklon od verikale, što će se kasnije odraziti na nepotrebnu debljinu i utrošak maltera. 9

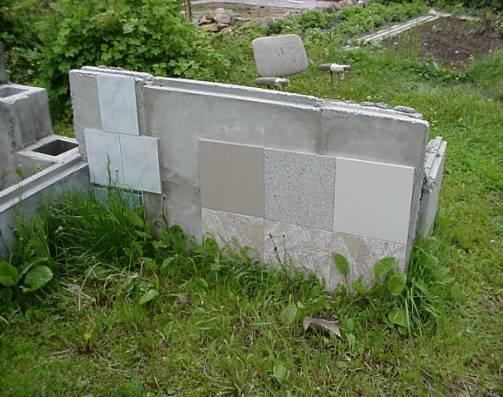

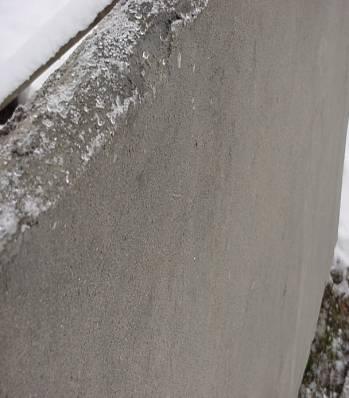

10 MALTERISANJE SIMPROLIT BLOKOVA PRVI SLOJ: - "Špricanje" cementnim mlekom očvrslih zidova od SIMPROLIT blokova. - Zapunjavanje vertikalnih spojnica (spojnice moraju biti potpuno zapunjene) DRUGI - ZAVRŠNI SLOJ: - Preporučuje se nanošenje produžnog maltera u sloju 8-12 mm. - U slučaju upotrebe neopranog rečnog peska i negranulisanog šljunka, preporučuje se da se u drugom sloju malterisanja primeni rabic mreža. -Zavisno od projektovane vrste, boje i kvaliteta, po želji projektanta, može se izabrati bilo koja forma završnog maltera. POLAGANJE KERAMIČKIH PLOČICA KERAMIČKE PLOČICE MOGU SE POSTAVLJATI DIREKTNO PREKO ZIDOVA URADJENIH OD SIMPROLIT BLOKOVA, BILO NA LEPKU ILI NA CEMENTNOM MALTERU. 10

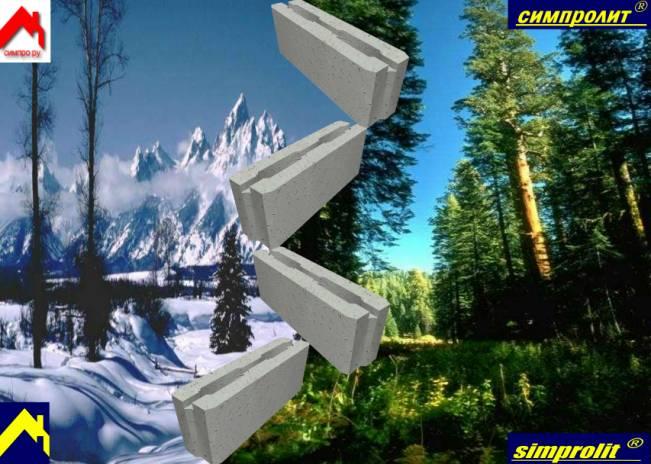

11 SIMPROLIT "SPB" BLOKOVI ZA ZIDANJE PREGRADNIH ZIDOVA I ZA OBZIĐIVANJE FASADE PREGRADNI BLOK SPB 50 UPOREDNE TERMIČKE KARAKTERISTIKE ZIDOVA OD "SPB 50" BLOKOVA, PUNE I "GITER" OPEKE Varijante zidanja SIMPROLIT SPB50 blokovima Varijanta 1 Bez ispune Varijanta 2 Ispuna malterom ili betonom Terički koeficijenti K=0.624 W /m 2 C 0 R=1.603 m 2 C 0 / W K=0.666 W /m 2 C 0 R=1.502 m 2 C 0 / W 12 cm Zamenjujuće debljine zidova po termičkim karakteristikama 92 cm 7,67 x 75 cm 6,25 x 12 cm 86 cm 7,17 x 70 cm 5,83 x S I M P R O L I T PUNA OPEKA λ=0.64 W /m 2 C 0 GITER OPEKA λ=0.52 W /m 2 C 0 11

12 SIMPROLIT blokovi za zidanje pregradnih zidova i obziđivanje fasade su najšire primenjena vrsta simprolit blokova. Njihova lakoća ( preko 2,3 puta su lakši od prvog sledećeg adekvatnog zida od siporeksa) daje 2,3 puta manje tereta, pa proporcionalno tome manje su i dimenzije stubova, greda, temelja. S obzirom da, po svojim termičkim karakteristikama, za naše klimatske uslove apsolutno zadovoljavaju kriterijum da budu i spoljašnji zidovi, važno je istaći da su takvi zidovi od 38% pa do 68% jeftiniji od ostalih varijanti zatvaranja objekata sa nosećim metalnim ili betonskim skeletnim sistemom. Kao pregradni zidovi, Simprolit elementi po mnogim svojim karakteristikama (pre svega po težini i otpornosti na vlagu) daleko odskaču od svojih prvih konkurenata- zidova od gipsanih ploča ili gips-kartonskih panela. SIMPROLIT elementi znatno pojeftinjuju gradnju objekata svih namena: -industrijskih, -stambenih, -sportskih, -poljoprivrednih, -seoskih -i drugih objekata, pri tome znatno poboljšavajući njihove toplotne i druge karakteristike. Sve navedeno doprinelo je da simprolit elemente u Ruskoj Federaciji nazovu»čudomaterijal XXI veka«, da postoji ogromno interesovanje za simprolit elemente, od Kaliningrada na krajnjem zapadu, pa sve do Habarovska na krajnjem istoku Ruske Federacije, od Saliharda na krajnjem severu, pa do Krasnodara i Sočija na jugu. I ne samo u Ruskoj Federaciji - za simprolit su zainteresovani kako u Ukrajini i u Belorusiji, tako i u Iranu i u Arapskim Emiratima. 12

13 EKONOMSKE EFEKTIVNOSTI GRADNJE SIMPROLIT BLOKOVIMA Da bi dokazali ekonomsku efektivnost gradnje simprolit blokovima, najbolje je to uraditi na konkretnim primerima. Uzmimo u razmatranje dva objekta: A. Prizemna kuća (ili stan) dimenzija 10,0mx10,0m, bruto površine 100,00m 2 B. Industrijski spratni objekat, dimenzija 12,0mx50,0m, bruto površine 1200,0m 2 1. UŠTEDA NA ENERGIJI ZA GREJANJE * Stambeni objekat A., površine cca 100,0m 2 : Za jednu grejnu sezonu, ukoliko je objekat A. izidan blokovima od opeke d=25cm (što je kod nas najčeši slučaj) potrošiće se 10x(4x10,0x2,80x0,9)x1,875= litara nafte Za istu grejnu sezonu, ukoliko je objekat A. izidan Simprolit blokovima d=25cm, potrošiće se 10x(4x10,0x2,80x0,9)x0,439= 442 litara nafte, odnosno 4,28 puta manje. Isto važi i za grejanje na električnu energiju platiće se četiri puta manji račun! * Industrijski objekat B., površine cca 1200,0m 2 : Za jednu grejnu sezonu, ukoliko je objekat B. izidan blokovima od opeke d=25cm, potrošiće se 10x(2x12,0+2x50)x2x3,20x0,9x1,875= litara nafte Za istu grejnu sezonu, ukoliko je objekat A. izidan Simprolit blokovima d=25cm, potrošiće se 10x(2x12,0+2x50)x2x3,20x0,9x0,439= 3130 litara nafte, takodje 4,28 puta manje, što je ušteda od =10,260 litara nafte, odnosno približno toliko nemačkih maraka uštedeće se svake grejne sezone. Isto važi i za grejanje na električnu energiju, samo je u tom slučaju apsolutni novčani iznos uštede znatno veći! 2. UŠTEDA NA TEŽINI ZIDOVA Težina zidova direktno utiče na dimenziju nosivih betonskih elemenata i količinu armature u njima, počev od temelja, preko stubova i greda, pa sve do povećanja seizmičkih uticaja proporcionalno masi objekta. Isto, čak i u znatno većoj meri, važi i za metalne konstrukcije. U odnosu na zidanje simprolit blokovima, zidovi kod ostalih sistema gradnje znatno su teži, što direktno povećava dimenzije nosećih elemenata konstrukcije. Ovde posebno treba istaći slučaj ako je industrijski objekat izgradjen sa metalnom nosivom konstrukcijom u našem primeru, ukoliko je objekat B. obložen siporeksom d=30 cm, težina spoljnih obostrano omalterisanih zidova iznosiće 304x848,16/1000=257,8 tona, a isti zidovi od SPB50 težiće svega 110,3 tone, odnosno 2,33 puta manje tereta, pa proporcionalno tome manje i dimenzije stubova, greda, temelja. 3. ODSUSTVO TROŠKOVA ZA OPLATU VERTIKALNIH I HORIZONTALNIH SERKLAŽA OBJEKTA Pri gradnji simprolit blokovima, armatura za vertikalne serklaže se ugrađuje neposredno u šupljine blokova, a oplata horizontalnih serklaža se jednostavno formira sečenjem simprolit blokova i ređanjem tako dobijenih delova po po poduprtoj dasci i to je sva oplata. Kako je za izradu oplate potrebna visokokvalifikovana radna snaga, a i sama oplata se ne može upotrebiti više od 3-5 puta, cena oplate je znatna stavka u gradnji. Kod gradnje simprolit blokovima, ove stavke nema! Osim toga, beton u vertikalnim i horizontalnim serklažima izlivenim u blokovima od simprolita je odmah i termički zaštićen t.j. ne postoji termički most. 13

14 TEHNIČKE PREDNOSTI GRADNJE SIMPROLIT BLOKOVIMA Gradnja simprolit blokovima, sa tehničke strane, ne samo da poboljšava termičke karakteristike zidova, već i tehnološki znatno olakšava i ubrzava gradnju objekata. Polazeći od same težine simprolit blokova (oko 140 kg/m 3 blokova) očigledna je lakoća manipulacije, horizontalnog i vertikalnog transporta, opterećenja nosivih konstruktivnih elemenata i sl. Posebno treba istaći da se kod nadogradnje objekata njihovom primenom ne samo izbegava ojačanje temelja, već se vrlo često dobija mogućnost da se, tamo gde to urbanistički uslovi dozvoljavaju, umesto jedne nadzidaju i dve etaže. Analizu tehničkih prednosti gradnje simprolit blokovima izvršili su firme»termozaštita-ar Soft«iz Beograda za jugoslovenske klimatske uslove i firma»baltijska korporacija«iz Sankt- Peterburga za klimatske uslove Ruske Federacije Opšti zaključak je da se gradnjom simprolit blokovima postiže: 1. Znatno manja debljina konstrukcije. 2. Veća korisna (prodajna) površina objekta unutar istih gabarita objekta 3. Manji utrošak materijala. 4. Manja težina konstrukcije. 5. Bolje termo-tehničke karakteristike. 6. Manji termički gubici. 7. Odlične karakteristike "letnje stabilnosti" konstrukcije. 8. Manje "taktova" u gradnji. 9. Brže izvođenje. Sve navedeno doprinelo je da simprolit elemente u Ruskoj Federaciji nazovu»čudomaterijal XXI veka«, da postoji ogromno interesovanje za simprolit elemente, od Kaljiningrada na krajnjem zapadu, pa sve do Habarovska na krajnjem istoku Ruske Federacije (samo je vremenska razlika medju njima 8 časova), od Saliharda na krajnjem severu, pa do Krasnodara i Sočija na jugu. I ne samo u Ruskoj Federaciji - za simprolit su zainteresovani kako u Ukrajini i u Belorusiji, tako i u Iranu i u Arapskim Emiratima. Simprolit program dobitnika je nagrada i diploma na sajmovima u Moskvi (dve godine zaredom), u Budvi, u Lajpcigu, u Tatarstanu i u Beogradu. A tek je oko godinu i po od prvog pojavljivanja simprolita na»expo2000«u Moskvi! 14

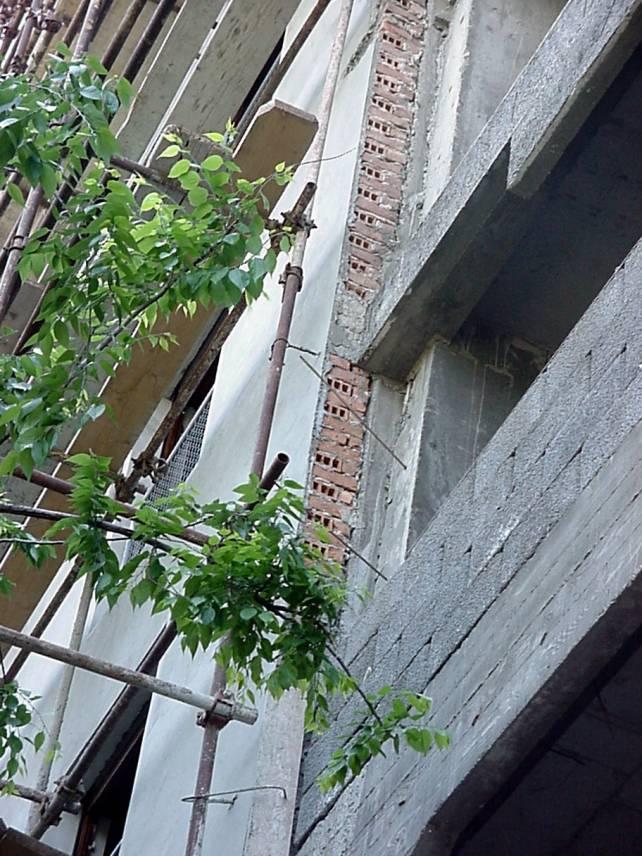

15 15

16 SIMPROLIT BLOK SB 25 16

17 SIMPROLIT BLOK SBD 25 17

18 SIMPROLIT BLOK SPB 50 18

19 DETALJ UGRADNJE BLOKOVA "SBD 25" NA UGLU ZIDA DETALJ FORMIRANJA UGLA BLOKOVIMA "SB 25" i "SBD 25" DETALJ FORMIRANJA SREDNJEG STUBA BLOKOM "SBD 25" DETALJ FORMIRANJA VELIKOG STUBA BLOKOM "SBD 25" DETALJ FORMIRANJA UGLA HORIZONTALNOG SERKLAŽA SLIKA FORMIRANJA UGLA HORIZONTALNOG SERKLAŽA

20 DETALJ FORMIRANJA HORIZONTALNOG SERKLAŽA SLIKA FORMIRANJA HORIZONTALNOG SERKLAŽA DETALJ FORMIRANJA NATPROZORNIKA / NADVRATNIKA SLIKA FORMIRANJA NATPROZORNIKA DETALJ NATPROZORNIKA OD SIMPROLIT BLOKOVA ZIDANJE IZNAD NATPROZORNIKA OD SIMPROLIT BLOKOVA 20

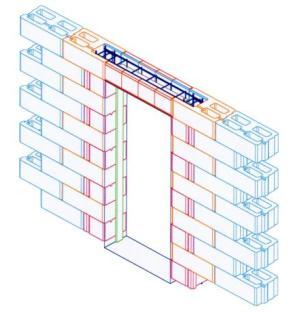

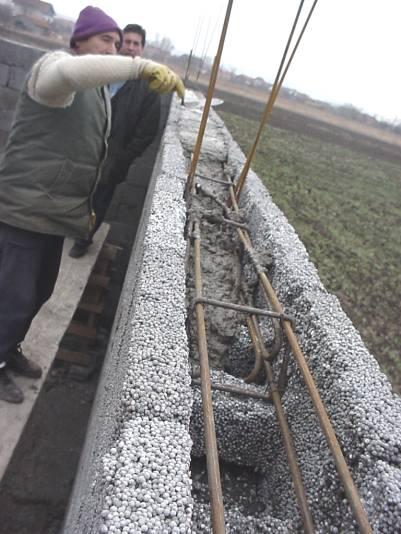

21 MONTAŽNI NADVRATNIK OD SIMPROLIT BLOKOVA DETALJ NADVRATNIKA OD SIMPROLIT BLOKOVA FORMIRANJE AB ZIDA OD SIMPROLIT SB BLOKOVA REZANJE SIMPROLIT SB BLOKA ZA FORMIRANJE AB ZIDA SLIKA FORMIRANJA "BOČNIH VEZA" SIMPROLIT SB BLOKOVIMA SLIKA PUNJENJA SIMPROLIT BLOKOVA BETONOM 21

22 ŠEMA VEZE BOČNOG ZIDA - SVAKIH ČETIRI REDA ZASECA SE SB BLOK DA BI SE BETONOM OSTVARILA VEZA IZMEĐU DVA MEĐUSOBNO ORTOGONALNA ZIDA ŠEMA ZIDANJA DVA MEĐUSOBNO ORTOGONALNA ZIDA OD SB BLOKOVA POLUMONTAŽNI NADVRATNIK / NADPROZORNIK: 1 - SEČENI DEO BLOKA SBD 25 ( ILI SBD 25 ) 2 - FORMIRANA ARMATURA 3- BETONIRANA PRVA FAZA DEBLJINE 2,5-3,5cm MODEL FORMIRANJA SIMPROLIT BLOKOVIMA AB GREDA, STUBOVA, SERKLAŽA, NATPROZORNIKA I NADVRATNIKA SB SLIKA FORMIRANJA HORIZONTALNOG SERKLAŽA SB BLOKOVIMA BETONIRANJE HORIZONTALNOG SERKLAŽA U OPLATI OD SB BLOKOVA 22

23 ŠEMA VEZE POD UGLOM SPB I SB BLOKOVA - U SVAKOM REDU BLOKOVA, NAIZMENIČNO LEVO I DESNO, POSTAVLJA SE ARMATURA " 6" TAKO DA ZALAZI (CELOM VISINOM BLOKA) U PRVU ŠUPLJINU DRUGOG BLOKA (GLEDANO OD MESTA SUSTICANJA ZIDOVA) ŠEMA VEZE POD UGLOM SPB I SB BLOKOVA - ARATURA SE POSTAVLJA U PREDVIĐENE KANALE, S TIM ŠTO SE SAMO PAR SANTIMETARA IZDUBE SB I SPB BLOK (OD MESTA SUSTICANJA SPB BLOKA DO "KANALA" SB I SPB BLOKA) ŠEMA VEZE NA UGLU SPB BLOKOVA - U SVAKOM REDU BLOKOVA POSTAVLJA SE ARMATURA " 6" TAKO DA ZALAZI (CELOM VISINOM BLOKA) U PRVU ŠUPLJINU DRUGOG BLOKA (OD MESTA SUSTICANJA ZIDOVA) ŠEMA VEZE NA UGLU SPB BLOKOVA - ARATURA SE POSTAVLJA U PREDVIĐENE KANALE, S TIM ŠTO SE SAMO PAR SANTIMETARA IZDUBE OBA SPB BLOKA (OD MESTA SUSTICANJA SPB BLOKA DO "KANALA" SPB BLOKA) FORMIRANJE AB ZIDA OD SIMPROLIT SPB BLOKOVA REZANJE SPB BLOKA ZA FORMIRANJE AB ZIDA 23

24 PUNJENJE SIMPROLIT SB BLOKOVA BETONOM PUNJENJE SIMPROLIT SPB BLOKOVA BETONOM PREPORUČLJIVO JE BETONOM PUNITI SVAKI RED BLOKOVA POJEDINAČNO. U PRVOM TAKTU PUNI SE NAJVIŠE 3,5 REDA, A ZATIM DALJE PO (1/2+3+1/2) = 4 REDA 1 - NA PRETHODNO DOBRO IZNIVELISANU PODLOGU PUNI SE BETONOM NAJVIŠE 3,5 REDA 2 - POSLE POČETKA STVRDNJAVANJA PRETHODNOG BETONA, PUNI SE SLEDEĆIH 3-4 REDA 3 - ISTI SE POSTUPAK PONAVLJA SVE DO KRAJA ZIDANJA ZIDA SIMPROLIT BLOKOVIMA 1 - POLUMONTAŽNI AB NADVRATNIK 2 - BOČNO (DESNO) IZREZAN BLOK SB 25 (ILI SBD 25) 3 - DEO UZREZANOG BLOKA SBD 25, OKRENUT HORIZONTALNO 4 - BOČNO (LEVO) IZREZAN BLOK SB 25 (ILI SBD 25) 5 - IZREZAN (PREOSTALI) DEO - 1/2 BLOKA SBD STIROPOR ZA UTOPLJAVANJE (POTREBAN SAMO U PLANINSKIM KRAJEVIMA) 7 - BLOK ZA ZIDANJE SB DRVENI PODUPIRAČ (ILI DRVENI RAM VRATA) 9 - BLOK ZA ZIDANJE SB 25 24
