1 Fizika Optika Geometrijska optika 009/10 1

2 Geometrijska optika -empirijska, aproksimativna (vrijedi uz određene uvjete) -svjetlost se proučava kao pravocrtna pojava koja se širi brzinom c 0 =310 8 ms -1 u vakuumu -svojstva svjetlosti objašnjena su zakonima geometrijske optike

3 Zakoni geometrijske optike 1. Zakon pravocrtnog širenja svjetlosti: U homogenom prozirnom sredstvu svjetlost se širi pravocrtno.zastor A B geometrijska sjena Ogib; svijetle i tamne pruge Geometr. optika fizikalna optika Zakon pravocrtnog širenja svjetlosti vrijedi za velike prepreke; kod malih prepreka javlja se ogib radi očitovanja valne prirode svjetlosti (slika, zrake se šire u svim smjerovima). U blizini velikih masa (npr. Sunce) zraka svjetlosti skreće-opća teorija relativnosti

4 Geometrijska optika je trasiranje puta zrake svjetlosti. Ray Tracing Analiza uloge sjene pomoću trasiranja zraka svjetlosti 4 St Joseph the Carpenter, Georges de La Tour, (1654)

5 Sjene Veličina i oštrina sjena ovisi o veličini i udaljenosti izvora svjetla i objekta čiju sjenu promatramo 5

6 zaslon Stvaranje sjene Pratimo zrake svjetlosti od izvora do zaslona vidi se lokacija dubokih sjena (umbra) i polusjene (penumbra). Izvor svjetlosti Penumbra Objekt UMBRA Penumbra Zakon pravocrtnog širenja svjetlosti vrijedi za velike prepreke; kod malih prepreka javlja se ogib radi očitovanja valne prirode svjetlosti (slika, zrake se šire u svim smjerovima). U blizini velikih masa (npr. Sunce) zraka svjetlosti skreće-opća teorija 6 relativnosti

7 Nedosljedne sjene Perspektiva na ovoj slici je prilično dobra, ali što nije u redu sa sjenama? Rođenje Djevice Fra Carnevale,

8 Inconsistent Shadows Sjena raste? Sjena pada? Bez sjene? Duge sjene s lijeva na desno The Birth of the Virgin Fra Carnevale,

9 . Zakon nezavisnosti širenja snopova zraka svjetlosti: Ako jedan snop zraka svjetlosti prolazi kroz drugi snop, jedan na drugog ne utječu (ako izvori nisu koherentni). I 1 I Snopovi ne utječu jedan na drugoga Interferencija; svijetle i tamne pruge (koherentni izvori)

10 3. Zakon refleksije Zraka svjetlosti, ulazna zraka, putuje kroz medij Kada dolazi na granicu s drugim medijem, dio upadne zraka se reflektira natrag u medij iz kojeg je došla

11 3. Zakon refleksije (odbijanja): kut upada jednak je kutu refleksije Normala je linija okomita na površinu (na mjestu gdje ulazna zraka udari u površinu) Ulazna zraka čini kut od θ 1 s normalom Reflektirana zraka čini kut od θ 1 s normalom Ulazna zraka normala Reflektirana zraka 11

12 3. Zakon refleksije Kut refleksije jednak je upadnom kutu θ 1 = θ 1 Ova relacija se zove zakon refleksije Ulazna zraka, reflektirana zraka i normala se nalaze u istoj ravnini 1

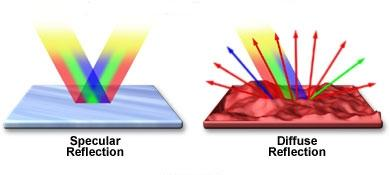

13 3. Zakon refleksije = Zrcalna (specular) refleksija Difuzna refleksija

14 Zrcalna refleksija Zrcalna refleksija je refleksija od glatke površine Reflektirane zrake su paralelne jedna s drugom 14

15 Difuzna refleksija Difuzna refleksija je refleksija od hrapave površine Reflektirana zrake širi se u različitim smjerovima Površina se ponaša kao glatka površina sve dok su varijacije površine puno manje od valne duljine svjetlosti 15

16 zrcalna refleksija difuzna refleksija 16

17 STAKLO Jednosmjerno zrcalo Jednosmjerno zrcalo je samo čisto staklo prozora. Konferencijska soba (svjetlo) Svjetla soba Tamna soba Reflektirano svjetlo iz svijetle sobe sakriva transmitirano svjetlo iz zatamnjene soba za promatranje Soba za promatranje (tamno) 17

18 4. Zakon refrakcije (loma) Kada zraka svjetlosti putuje kroz transparentan medij (optičko sredstvo) i dolazi na granicu s drugim transparentnim medijem, dio energije se reflektira, a dio ulazi u drugi medij Zraka koji ulazi u drugi medij mijenja smjer kretanja; kažemo da se lomi na granici između dva optička sredstva Ulazna zraka, reflektirana zraka, lomljena zraka i normala leže u istoj ravnini 18

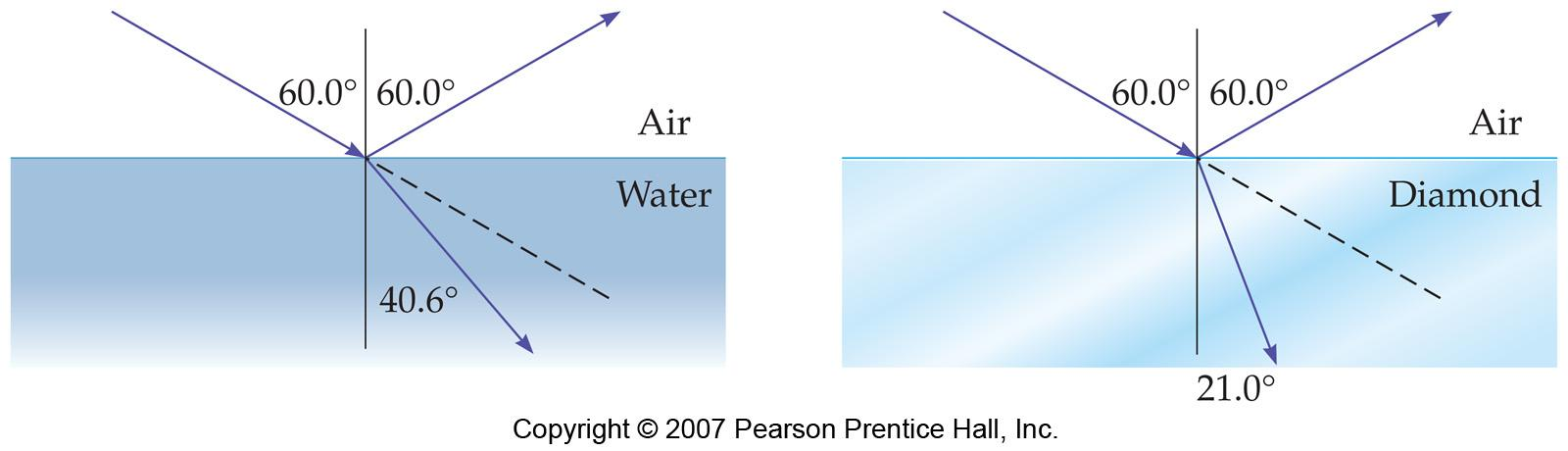

19 Indeks loma Snop svjetlosti u zraku ulazi u (a) vodu (n = 1,33) ili (b) dijamant (n =,4) pod kutom od 60 u odnosu na normalu 19

20 Lom svjetlosti Put svjetlosti iz jednog u drugo optičko sredstvo je reverzibilan Na primjer, zraka koja putuje od A do B lomi se prema okomici ( lom iz rjeđeg u gušće sredstvo) Ako je zraka krenula iz B, pratiti će putanju BA do točke A pa se lomi od okomice (lom iz gušćeg u rjeđe sredstvo) Ulazna zraka zrak staklo normala Reflektirana zraka Lomljena zraka 0

21 Zraka je upadna zraka Zraka je reflektirana zraka Zraka je lomljena zraka (zrak/staklo) Zraka je interno reflektirana u staklu Zraka je lomljena zraka (staklo/zrak) 1

22 4. Zakon refrakcije (loma): Lomljena zraka je u ravnini upadne zrake, a omjer sinusa kuta upada i loma je konstantan broj koji je indeks loma. (Snell-Descartes-ov zakon) sin u sin l n n 1 n rel n 1 sin u = n sin l Lom svjetlosti iz optički rjeđeg u optički gušće sredstvo u Sredstvo1 n 1 < n c 1 c Lom svjetlosti iz optički gušćeg u optički rjeđe sredstvo c l l Sredstvo C n u c 1 c

23 Zakon loma (Snell-Descartes-ov zakon) Willebrord Snel van Royen sin sin v 1 je brzina svjetlosti u prvom sredstvu, a v je brzina svjetlosti u drugom 1 v v 1 Fizikalni smisao indeksa loma 3

24 U vremenu Δt, zraka 1 kreće od A do B, a zraka kreće od A'do C Lom svjetlosti Sredstvo 1, brzina svjetlosti v 1 v c n Iz trokuta AA'C i ACB, mogu se naći svi omjeri koji opisuju zakon loma Sredstvo, brzina svjetlosti v sin 1 sin A'C AC AB AC v t 1 AC v t AC sin v 1 1 sin v sin sin 1 n n 1 4

25 Snellov zakon - primjer Svjetlo se lomi u ploču od krunskog stakla θ 1 = 30.0 o, θ =? n 1 = 1.00 & n = 1.5 Iz tablice 35.1 θ = [sin -1 (n 1 / n ) sin θ 1 ] = 19. o zraka se lomi prema normali, kao što je i očekivano 5

26 Indeks loma Brzina svjetlosti u bilo kojem materijalu je manja od brzine u vakuumu Indeks loma, n (apsolutni indeks loma), medija definira se kao n aps brzina svjetlosti u vakuumu brzina svjetlostiu mediju c c 1 n aps n 1 uvijek!!! Relativni indeks loma n rel n n 1 c c c c 1 c c 1 n rel 1ili n rel 1 6

27 Indeks loma za vakuum (i za zrak), n = 1 za ostala sredstva apsolutni indeks loma ili indeks loma n >1 Fizikalno značenje indeksa loma: omjer brzina svjetlosti u dva optička sredstva (relativni indeks loma); tj. bezdimenzionalni broj koji pokazuje koliko puta je brzina svjetlosti u nekom optičkom sredstvu manja od brzine u vakuumu (apsolutni indeks loma) 7

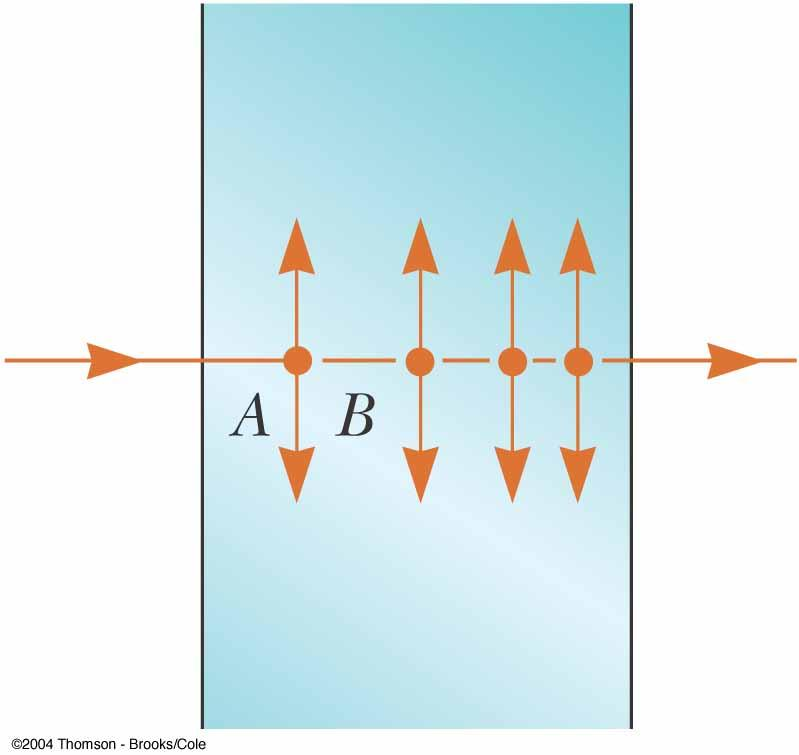

28 Svjetlost u mediju Svjetlost ulazi sa lijeve strane Svjetlost može interagirati s elektronom Pri tome elektron može apsorbirati svjetlost, oscilirati i ponovo emitirati elmag zračenje Apsorpcija i zračenje uzrokuju da se prosječna brzina svjetlosti koja se kreće kroz optički gušće sredstvo smanjuje 8

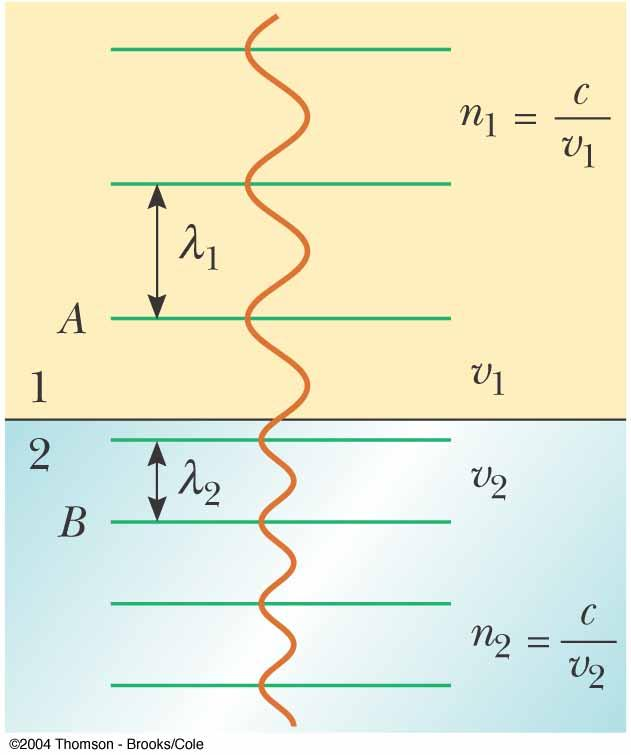

29 Frekvencija između medija Kad svjetlost prelazi iz jednog medija u drugi, njezina frekvencija se ne mijenja brzina vala i valna duljina se mijenjaju valne fronte se ne gomilaju, niti su stvorene niti su uništene na granici, frekvencija mora ostati ista 9

30 Indeks loma Frekvencija ostaje ista kako val putuje iz jednog medija u drugi v = ƒλ ƒ 1 = ƒ ali v 1 v pa je i λ 1 λ Omjer indeksa loma dva medija može se izraziti kao omjer 1 v v 1 c n n 1 c n n 1 30

31 Još o indeksu loma Prethodna relacija može biti pojednostavljena za usporedbu valne duljine i indeksa loma: λ 1 n 1 = λ n U zraku, n 1 = 1, pa se indeks loma materijala može se definirati u pomoću valnih duljina n n u vakuumu u sredstvu 31

32 3

33 Neki indeksi loma 33

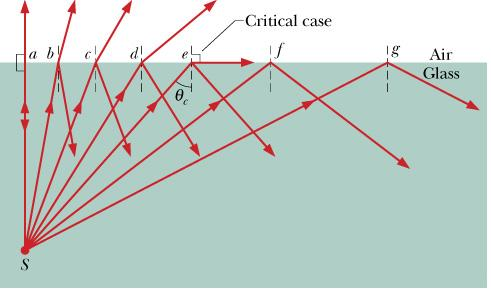

34 Totalna refleksija Totalna refleksija se može dogoditi kada svjetlo pokušava prijeći iz sredine s visokim indeksom loma u sredinu s nižim indeksom loma Zrake e,f,g prikazuje totalnu refleksiju 34

35 Pri prolasku svjetlosti iz optički gušćeg u optički rjeđe sredstvo za posebni upadni kut (granični kut) kut loma će biti 90 granični kut loma Za kut upada veći od graničnog kuta, zraka se u potpunosti reflektira gr sin gr n n 1 za n 1 n 35

36 Lom svjetlosti iz optički gušćeg u optički rjeđe sredstvo: - zrake 1, 1 ; lom, kut loma, l u, kuta upada - zrake, ; granični lom, l = 90 0, u=u granični =u gr zrake, ; TOTALNA REFLEKSIJA, kut u u gr C n 1 l l=90 0 c 1 c 1 n 1 n 3 u u gr u u gr r 3 36

37 Totalna refleksija Kada se svjetlost lomi iz optički gušćeg u optički rjeđe sredstvo,može se pojaviti totalna refleksija. Ona nastaje u slučaju kada je kut upada veći od graničnog kuta; slika u prethodnom slide-u. Zakon loma u slučaju graničnog loma glasi: sin u za gr 0 sin 90 _ n sr n n sredstva 1sredstva n zrak sin u 1 pa je zadnji oblik jednadžbe ujedno i jednadžba graničnog kuta, koji određuje pojavu totalne refleksije. gr sin u gr n n sr 1sr 1 n sr 37

38 Totalna refleksija

39 Primjena totalne refleksije: optička vlakna 39

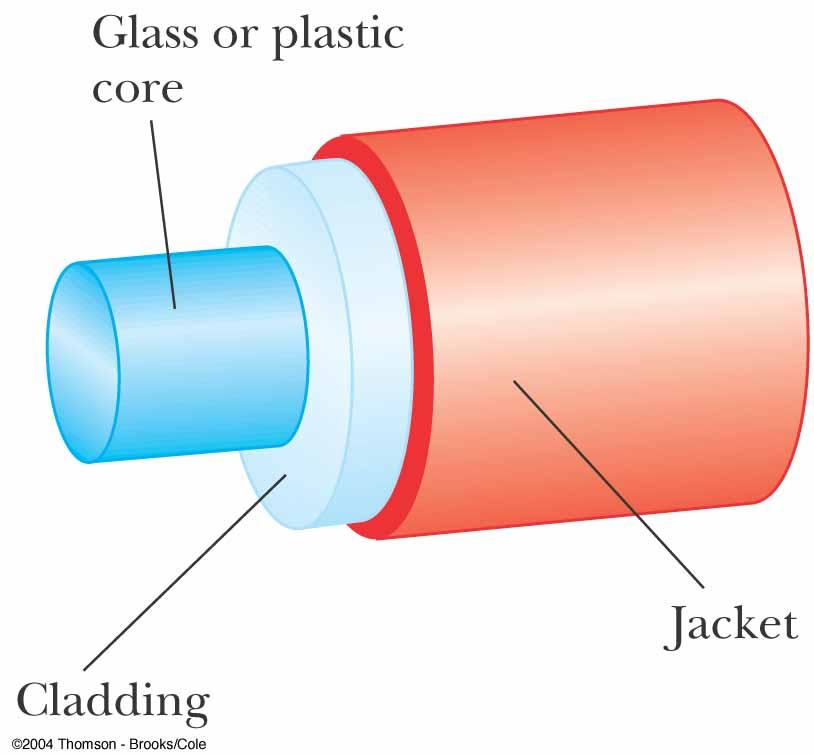

40 Optička vlakna, totalna refleksija Transparentna jezgra je okružena obloge Obloga ima niži n od jezgre To omogućava da se svjetlo u jezgri totalno reflektira na granici Kombinacija je obložena zaštitnom oblogom 40

41 Primjena totalne refleksije: prizme u = 45 0 u gr = 41, = 90 0 =

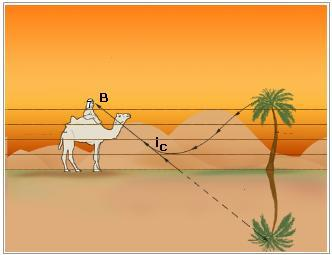

42 Optičke fatamorgane u atmosferi donja fatamorgana (inferior mirage) - cesta, pustinja gornja fatamorgana (superior mirage) - more (otok u moru), avion z dt dz n T z n T 0 dt dz 0 Temperatura opada u smjeru osi z; u tom smjeru se povećava indeks loma zraka (lom iz optički gušćeg u optički rjeđe sredstvo, lom od okomice) Temperatura raste u smjeru osi z; u tom smjeru se smanjuje indeks loma zraka (lom iz optički rjeđeg u optički gušće sredstvo, lom prema okomici) 4

43 43

44 Pojava fatamorgane na autocesti dolazi zbog toga što se indeks loma postupno mijenja zbog ugrijanog zraka. Promatra č Direktna zraka Zraka A usmjerena blago prema dolje 44

45 45

46 Što uzrokuje fatamorganu nebo oko 1.09 Indeks loma Vrući asfalt uzrokuje gradijent (promjenu) indeksa loma čija se vrijednost povećav kao što se povećava udaljenost od ceste 46

47 47

48 48

49 49

50 50

51 Fermat-ov princip; svjetlost se širi putem najkraćeg vremena refleksija:

52 5 5 Fermat-ov princip: stvarni put što ga svjetlost prijeđe između dviju točaka je takav da je za taj put potrebno najmanje vrijeme. Ovaj princip naziva se principom najmanjeg vremena. Primjer: lom svjetlosti S O P h b a x u i l t n i n t t t i i t i t i t i v v x a b v x a x h v x dx dt v x a b v x h v v t sin sin 0 ) ( ) ( ) ( OP SO

53 Fermatov princip: Zakon refleksije Fermatov princip: svjetlosna zraka putuje od točke A do točke B u mediju duž puta za koji je potrebno najkraće vrijeme propagacije. Zakon refleksije: AB DOP n x y y n x y y (x 3, y 3 ) DOP AB - duljina optičkog puta fiksiramo koordinate - x, y, x, y θ r θ i y (0, y ) ddop 1 1 n y y n y y AB 0 dy x1 y y1 x3 y3 y 0 n y y n y y 1 3 x y y x y y (x 1, y 1 ) x 0 nsin nsin i sin sin i r r

54 Fermatov princip: Zakon loma DOP n x x y n x x y AB i 1 1 t 3 3 (x 1, y 1 ) A fiksiramo koordinate - x, y, x, y y x i (x, 0) t n i n t (x 3, y 3 ) i d OPL 1 1 n x x n x x 1 i 1 t 3 AB 0 dx x x1 y1 x3 x y3 0 t n x x1 n x3 x x x y x x y n sin n sin i i t t n sin n sin i i t t DOP- duljina optičkog puta 54

55 lom svjetlosti na planparalelnoj ploči - paralelni pomak, d u 1 u l 1 d l pokažimo možemo pokazati da je d jednak: d D sin( u cos l l) D sin u n sin u sin u 55

56 56 l l 1 u 1 u A B C d D C l l u D d l l u d l u ABC l ABC cos ) sin( cos D AB & ) ABsin( ) sin( AB d cos AB D u l u u Izvod jednadžbe:

57 paralelni pomak, d (cm) Za zadanu ploču izračunati su paralelni pomaci iz jednadžbe: d D sin u n sin u sin u 4 3 PP ploca, indeks loma, n = 1,5 debljina ploce, D = 4 cm 1 0 jednadzba: d = f(u) kalkulator Origin u(st) d (cm) , , ,536 70, , , kut upada, u ( 0 ) 57

58 Lom svjetlosti na prizmi u u 1 - l 1 1 l - u u l 1 l Iz geometrije loma svjetlosti može se pokazati da je kut devijacije (skretanja) ulazne zrake svjetlosti jednak: = u 1 + l - 58

59 59 u 1 u l 1 l u 1 - l 1 l - u α β γ l u u l l u l u

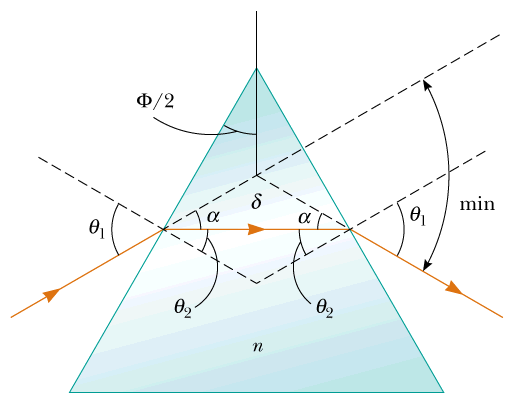

60 60 Određivanje indeksa loma pomoću prizme min min 1 1 sin sin n sin sin min n sin sin min n

61 n min sin sin Kut devijacije prizme kuta = 60 0 i indeksa loma n=1,5; možemo opaziti da je kut minimuma devijacije jednak 61 min 37 0 za kut upada 48 0.

62 INDEKS LOMA OVISAN O VALNOJ DULJINI: manja valna duljinaveći indeks loma. Na prizmi to opažamo kao disperziju polikromatske svjetlosti; to znači da se manja valna duljina (boja, šara) lomi pod većim kutom što uzrokuje razdvajanje boja: spektar 6

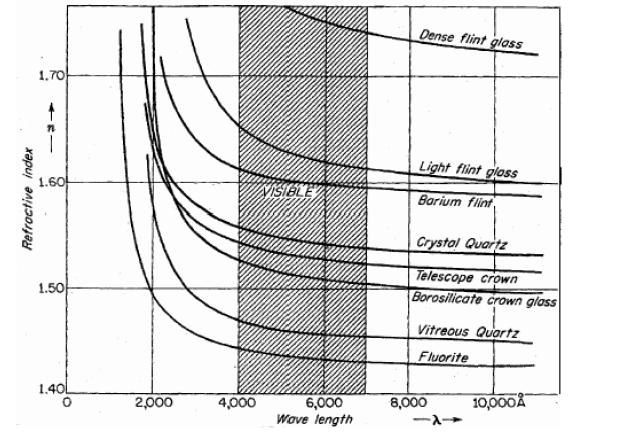

63 Disperzija 9 Za dani materijal, indeks loma ovisi o valnoj duljini svjetlosti koja prolazi kroz materijal Ova ovisnost n (indeksa loma) o λ zove se disperzija Snellov zakon ukazuje da se svjetlo različitih valnih duljina lomi pod različitim kutovima kada pada na materijal koji lomi svjetlost 63

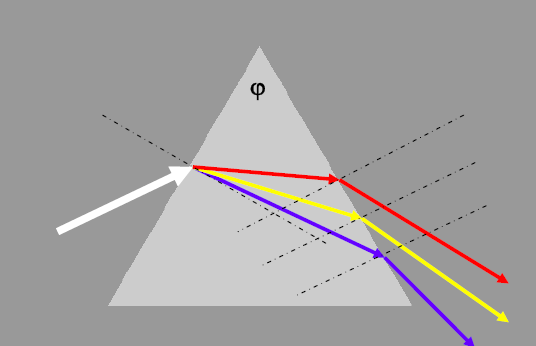

64 Prizma-disperzija svjetlosti lj - cr širina spektra cr lj 64

65 65

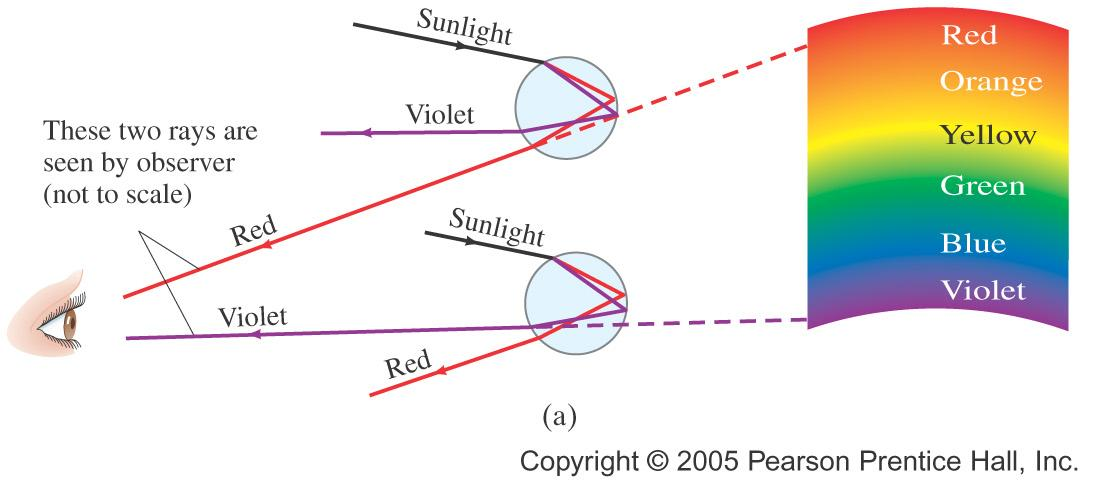

66 Vidljivi spektar i disperzija Duga se stvora disperzijom u sitnim kapljicama vode. Ove dvije zrake vidi promatrač (nije u realnoj skali) ljubičasta 66

67 Kako se tvori duga Svaka pojedina kap kiše koja pada na zemlju šalje sve dugine boje prema promatraču. Vrh duge je crven, a dno je ljubičasto. 67

68 68
