1 BRODSKA ELEKTROTEHNIKA - 1
2 UVOD - 2
3 Mjerni sustavi Mjerenje predstavlja usporedivanje fizikalne velicine s njenom jedinicom uz odredenu tocnost. Mjeriti znaci eksperimentalnim putem odrediti pravu vrijednost mjerene velicine, s odredenom tocnošcu. 3
4 Osnovne fizikalne velicine i osnovne jedinice SI sustava FIZIKALNA VELICINA OZNAKA OSNOVNA JEDINICA SI OZNAKA duljina l metar m masa m kilogram kg vrijeme t sekunda s elektricna struja I amper A termodinamicka temperatura T kelvin K množina (kolicina tvari) n mol mol svjetlosna jakost I v kandela cd 4

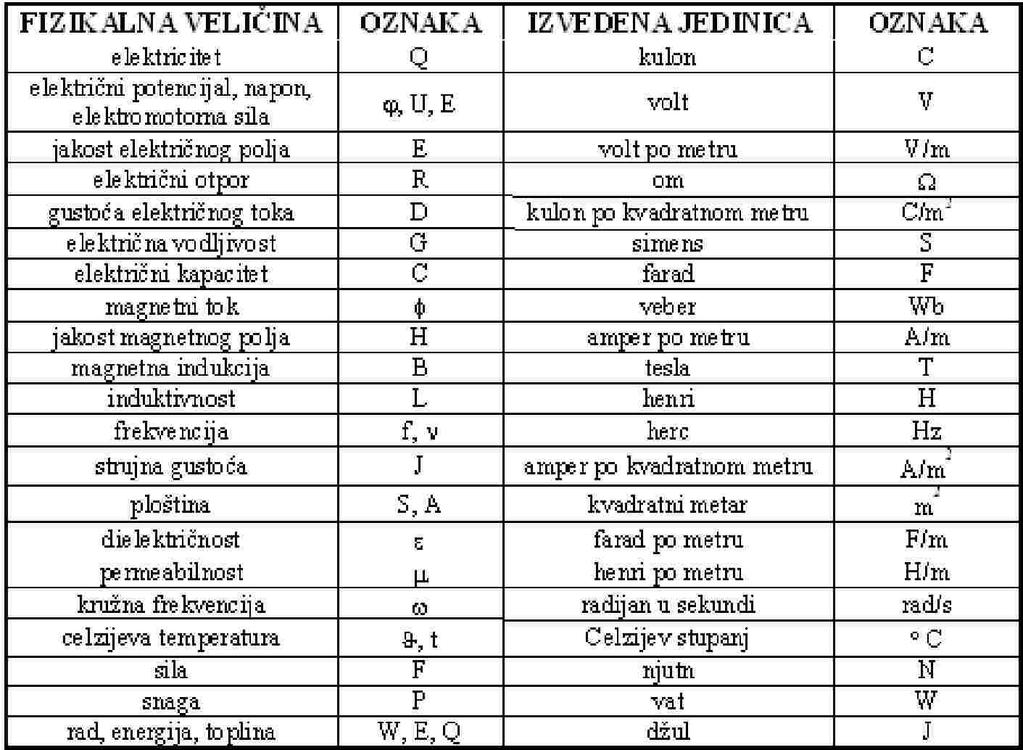

5 Izvedene fizikalne velicine u elektrotehnici 5

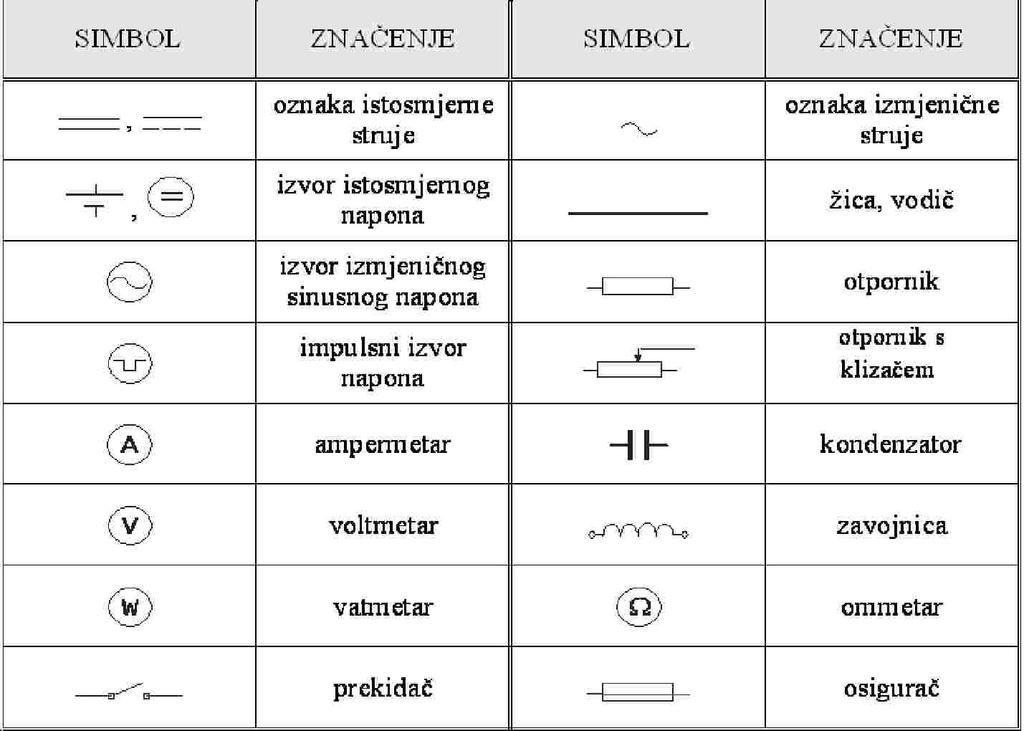

6 Osnovni elektricni simboli elektricnih komponenata 6

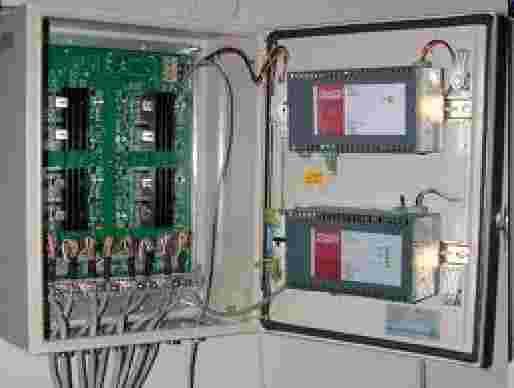

7 Elektricne uredaji su opisani elektricnom shemom Pomocu elektricni mjernih instrumenata moguce je mjeriti razne elektricne velicine kao napon, jakost struje na komponentama itd. i na taj nacin otkriti kvar uredaja 7
8 UVOD U ELEKTRICNE MATERIJALE 8
9 Materijali koji se koriste u elektricnim uredajima 1. elektrotehnicki materijali - omogucuju ostvarivanje osnovne zadace elektricnih proizvoda (izolatori, poluvodici i vodici) 2. konstrukcijski materijali - uoblicavaju proizvod u jednu cjelinu prikladnu s funkcionalnih i estetskog motrišta (plasticni i metalni ormari,...) 3. pomocni materijali - obavljanje pomocnih zadaca (zaštita od korozije, podmazivanje,...). 9
10 Elektrotehnicki materijali Vodici - Atomi metala su poredani u kristalne rešetke, a valentni elektroni atoma slabo su vezani uz jezgru, te se slobodno gibaju po kristalu (vodici prve vrste). Pojedine tekucine vode struju elektroliti (vodici druge vrste) u tekucinama ioni vode struju Izolatori svi elektroni su cvrsto vezani za atome unutar materijala. Nema slobodnih elektrona. Veliki naponi mogu proizvesti nagli protok struje proboj izolacije Poluvodici izolatori koji pod odredenim uvjetima (temperatura, dodavanje primjesa) mogu postati vodici 10
11 Podjela elektrotehnickih materijala Poznatiji vodici su: - Bakar, aluminij,srebro i dr. metali... Poznatiji poluvodici su: - silicij, germanij, galij-arsenid... Poznatiji izolatori su: - guma, drvo, PVC, papir, zrak, destilirana voda... 11
12 ELEKTRICNA STRUJA I NJENI UCINCI 12
13 Elektricna struja Pod elektricnom strujom podrazumijeva se usmjereno gibanje elektricnih naboja. Karakteriziraju je smjer, jakost (može biti funkcija vremena) Elektricna struja ostvaruje se gibanjem elektrona u metalima (pri gibanju elektrona ne dolazi do prijenosa materije). Elektricna struja ostvaruje se i gibanjem pozitivnih i negativnih iona u tekucinama i plinovima (pri gibanju iona dolazi do prijenosa materije).. 13
14 Elektricna struja iskazuje se svojim ucincima. To su: - toplinski ucinak, - kemijski ucinak, - magnetski ucinak. Poneki autori medu osnovne ucinke elektricne struje ubrajaju još i fiziologijski i svjetlosni ucinak, mada su oni posredno iskazani u kemijskom, odnosno toplinskom ucinku. 14
15 Toplinski ucinak struje Toplinski ucinak je fizikalna pojava zagrijavanja vodica kojim prolazi elektricna struja. Do zagrijavanja dolazi zbog sudaranja elektricnih naboja u gibanju s cesticama tvari kroz koju se gibaju, cime joj povecavaju toplinsku energiju. Stjece se utisak da elektricna struja nailazi na okolne tvari. otpor 15
16 Kemijski ucinak struje Kemijski ucinak ocituje se u razdvajanju pojedinih vodica na sastavne dijelove pri prolasku elektricne struje - elektroliza. Ovdje elektricna struja prolazi kroz elektrolite - vodice druge vrsti. Vodici druge vrsti su otopine raznih soli, kiselina i lužina. (Vodici prve vrsti su metali, i oni se ne mijenjaju na takav nacin prolaskom elektricne struje). 16
17 Magnetski ucinak struje Magnetski ucinak je neizbježan struje. pratitelj elektricne Iskazuje se stvaranjem magnetnih sila oko vodica, jakost kojih je veca u blizini vodica, a s udaljenošcu opada. Prostor u kojem se pojavljuju i osjecaju te sile naziva se magnetskim poljem. 17

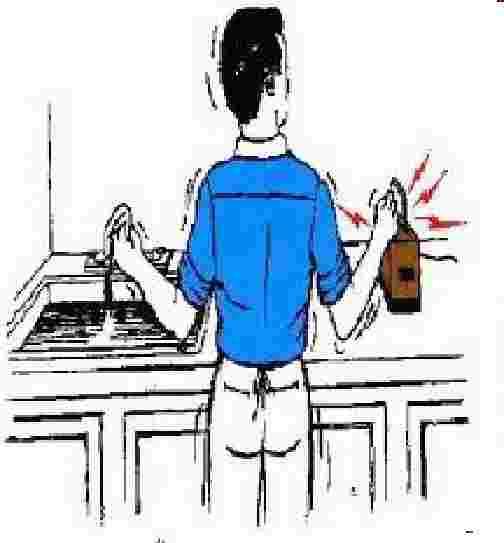

18 Fiziologijski ucinci struje Elektricna fiziološka struja prenosi se živcima (kemijsko elektricni prijenos signala) normalno je prisutna u covjeku -EKG Posebno je opasno ako vanjska elektricna struja prolazi kroz srce, u kojem se nalazi i centar za generiranje srcanog ritma (proizvodi impulse od cca 1 Hz koji daju signal srcu da se stegne). Prolaskom vanjske izmjenicne struje od npr. 80 ma i više, te frekvencije 50 Hz srcani mišic bi se trebao stegnuti 100 puta u sekundi - otprilike 80 puta brže od uobicajenog ritma. 18
19 Fiziologijski ucinci struje utjecaj na covjeka Dolazi do treperenja srca, koje više ne tlaci krv. To je treperenje srca, posljedica kojega je prestanak rada srca ( ma je smrtno!! tu struju može izazvati napon veci od 60 V ovisi o otporu). Vrijeme prolaska struje kroz tjelo je izrazito bitno. Prolaskom elektricne struje kroz mozak dolazi do paraliziranja centra za disanje, što takode može izazvati smrt. Zagrijavanjem tkiva zbog prolaska struje dolazi do zgušnjavanja bjelancevina, do rasprskavanja eritrocita, i sl. Posljedica kemijskog ucinka elektricne struje u organizmu je razgradnja stanicne tekucine. 19
20 20
21 21
22 22
23 23
24 ELEKTRICNI KRUGOVI ISTOSMJERNE STRUJE 24

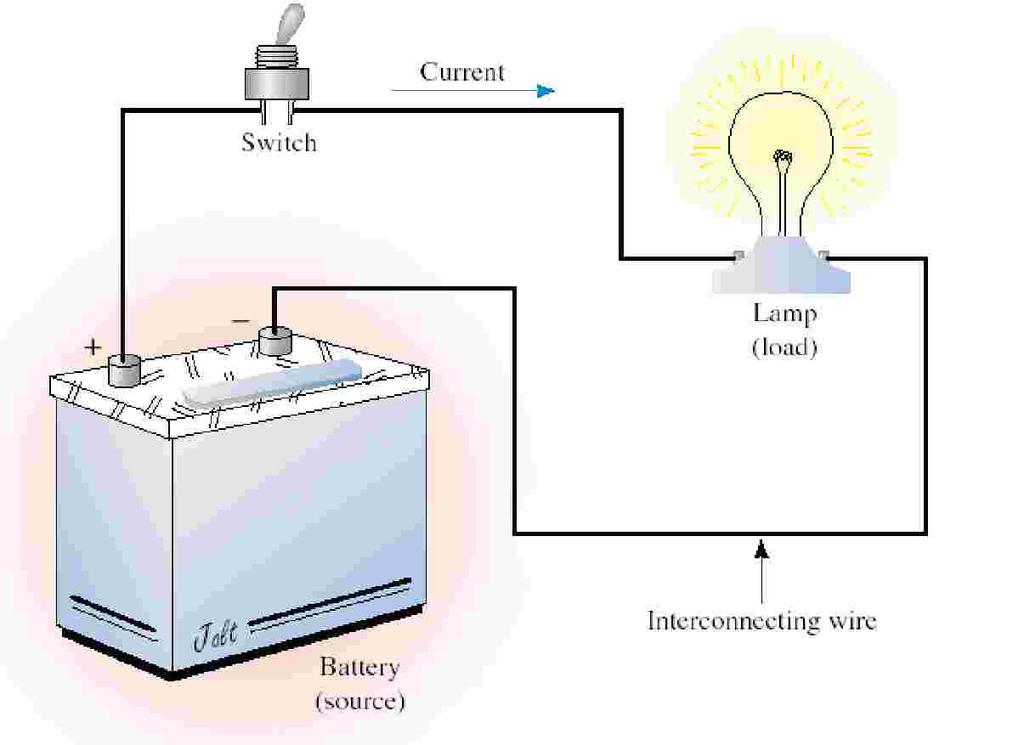

25 Krug istosmjerne struje Tri su osnovna dijela svakog elektricnog strujnog kruga: - izvor, - vodici, - trošilo. U trošilima se vrši obratna pretvorba energije. 25
26 Krug istosmjerne struje 26
27 Elektromotorni napon ili sila elektricnog izvora Elektricno nabijena tijela mogu se dobiti odvajanjem elektrona iz atoma utroškom neke druge vrsti energije, npr. Mehanicke, svjetlosne ili kemijske. Takvo odvajanje postoji u elektricnom izvoru. Zbog djelovanja energije u izvoru nastaje elektromotorna napon (sila) E koja uzrokuje da jedna stezaljka izvora ima višak negativnog naboja (negativni pol), a druga manjak negativnog naboja (pozitivni pol) razlika potencijala. 27
28 Elektromotorni napon ili sila Radnja dw u izvoru pomice naboj dq u izvoru i stvara napon E na stezaljkama E dw J = V dq = C Svaki izvor ima definiran elektricni napon E koji se mjeri u voltima (V). Napon je sila koja gura struju kroz trošilo i vodice. Struja protice kada se zatvori strujni krug 28
29 Elektricni potencijal Svaka stezaljka izvora potencijal. Elektricni potencijal oznacava se s j, i on je skalarna velicina, mjeri se u voltima (V). Razlika u potencijalu izmedu bilo koje dvije tocke strujnog kruga naziva se naponom, E = j j
30 Mjerenje napona izvora 30

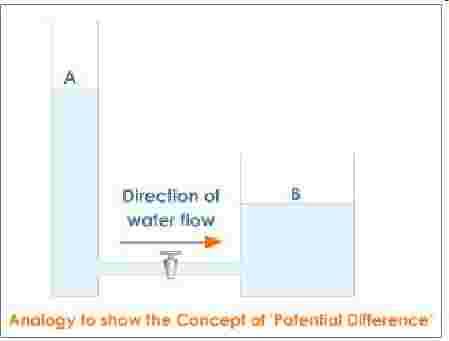

31 Razlika potencijala ili napon izmedu dvije tocke strujnog kruga Napon izmedu tocaka strujnog kruga može se odrediti kao potencijala izmedu promatranih tocaka. razlika 31
32 Krug istosmjerne struje Da bi elektricna struja tekla izmedu izvora i trošila, svi dijelovi strujnog kruga trebaju biti dobro vodljivi i dje ne smije biti prekida zatvoren strujni krug. 32
33 Smjer elektricne struje Gibanje slobodnih elektrona u vodicu 33
34 Smjer elektricne struje Istosmjerna struja stalno tece strujnim krugom u istom smjeru (polaritet izvora se ne mijenja vremenu) Jakost elektricne struje je velicina o kojoj ovisi ucinak elektricne struje. Odreduje se kao mjera kolicine elektriciteta koja prode u jedinici vremena kroz vodic na jednom mjestu strujnog kruga: I Q C = t = s A Q elektricni naboj [C] 34
35 ELEKTRICNI OTPOR I VODLJIVOST 35
36 Elektricni otpor i vodljivost Vodic pruža otpor prolasku struje efekt sudaranja elektrona sa cesticama materije Otpor ovisi o vrsti materijala, duljini vodica i površini poprecnog presjeka vodica R l 1 [ ] = r Ω G = [ S] S R r Ωmm m 2 6 = 1 = 10 Ω m k = 1 = 1 Sm 2 = 10 r mm 6 Sm 36
37 Ovisnost otpora o temperaturi [ a ] R = R + T 0 1 R otpor pri stvarnoj temperaturi R 0 - otpor pri sobnoj temperaturi DT - A a- temperaturni koeficijent materijala [C -1 ], 37
38 Supravodljivost Pojava išcezavanja elektricne otpornosti rezultat podhladivanja vodica do kriticne temperature, naziva se supravodljivošcu. Sredstvo za hladenje je za te temperature tekuci helij. Tehnologija tekuceg helija je vrlo složena i skupa. Visokotemperaturni supravodici T c =100 Kº te temperature moguce postici tekucim dušikom. Moguca podrucja primjene su: prijenos energije, izgradnja jakih magneta, transport, elektricni strojevi, racunalska tehnika, medicina i sl. 38

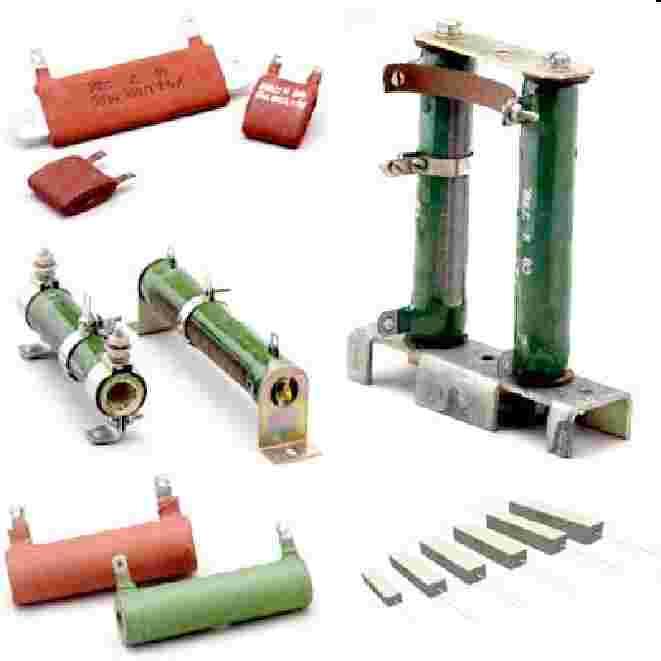

39 Otpornici Otpornici su elementi kruga koji reguliraju jakost struje ostvaruju pad napona u strujnom krugu. ili 39

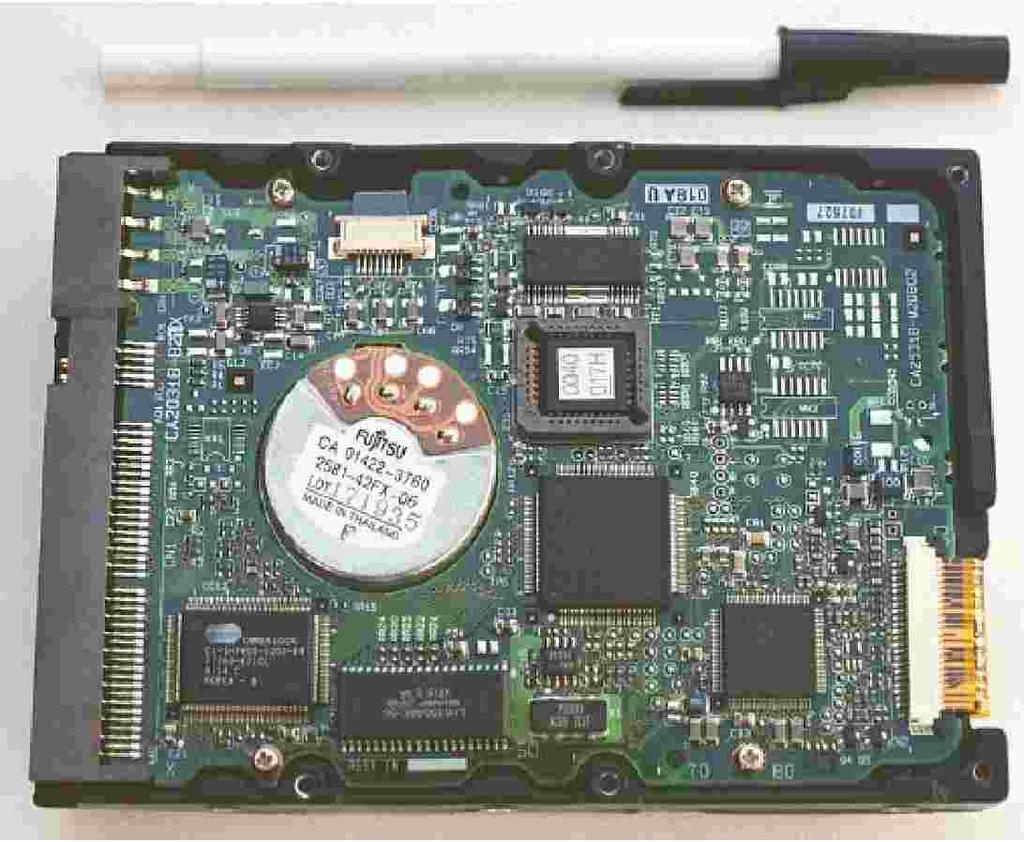

40 Otpornici na štampanoj plocici Novi trend u izradi otpornika je tzv. SMD tehnologija, tj. tehnologija površinskog postavljanja. 40
41 Maseni ugljeni otpornik 41
42 Vrste i parametri otpornika Parametri otpornika: otpornost [ O], snaga[w], tolerancija... Vrste otpornika: Stalni i promjenjivi Prema tehnologiji izrade : maseni, ugljicno slojni, žicani Linearni i nelinearni: NTC, PTC otpornici, varistori, magnetski otpornici fotootpornici, otporne trake (straingages) -senzori 42
43 OHMOV ZAKON 43
44 Ohmov zakon Njemacki fizicar George Simon Ohm ( ) eksperimentalno je utvrdio da je pri konstantnoj temperaturi jakost elektricne struje razmjerna naponu, a obrnuto razmjerna elektricnom otporu. I = U R 44
45 Graficka reprezentacija ohmovog zakona linearnog otpornika 45
46 Tri radna stanja elektricnog kruga Tri su radna stanja elektricnog kruga: - normalno radno stanje (I=I radno ) - prazni hod ( R= 8 ;I=0) - kratki spoj (I= 8 ;R=0) opasno!!! 46
47 KIRCHOFFOVI ZAKONI 47
48 Prvi Kirchoffov zakon Za bilo koji cvor elektricne mreže vrijedi da je algebarski zbroj svih struja u svakom trenutku jednak nuli n i= i = 0 ± I ± I ±... ± I = 0 ulaznih I i I = n izlaznih I j 48
49 Drugi Kirchoffov zakon U zatvorenom strujnom krugu, algebarski zbroj napona izvora jednak je algebarskom zbroju padova napona na otpornicima. i E = I R i j j j Oni elektromotorni naponi kojima se smjer djelovanja podudara s referentnim smjerom uzimaju se kao pozitivni, a ostali kao negativni. 49
50 Drugi Kirchoffov zakon E1 E2 + E3 E4 = I1R1 + I2R2 I3R3 I4R4 50
51 Pad napona realnog naponskog izvora U = E - I R i Na unutarnjem otporu izvora, prolaskom struje I, dolazi do pada napona (idealni izvor ima R i =0), pa se smanjuje napon U 51
52 SPOJEVI OTPORNIKA 52
53 SPOJEVI OTPORNIKA Serijski Paralelni Mješoviti Zvijezda Trokut 53
54 54 mr.sc. Marijan Gr an n n i i uk n n R R R R R I I I I E U U U = = = = = = = = Serijski spoj otpornika ž
55 Paralelni spoj otpornika I + I I = I 1 2 U = U =... = U = E 1 2 n = = R R R R R uk i= 1 i 1 2 n n n 55
56 Paralelni spoj dvaju otpornika strujno djelilo R uk = R1 R2 R + R 1 2 = R 2 I1 I R 1 + R 2 = R 1 I2 I R 1 + R 2 56
57 Mješoviti spoj otpornika 57
58 Zvjezda spoj i trokut spoj zvjezda trokut Americki simbol za otpornik 58
59 PROMJENJIVI OTPORNICI 59

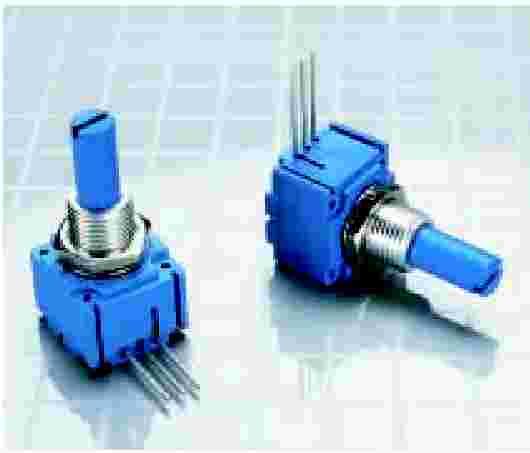

60 Potenciometar Promjenljivi otpornici, zvani potenciometri, služe za regulaciju napona elektricne struje Potenciometri se primjenjuju prilikom podešavanja napona (glasnoca, kurs broda, rasvjeta) 60
61 Reostat Promjenljivi otpornici, zvani reostati, služe za regulaciju jakosti elektricne struje Reostati se primjenjuju pri pokretanju elektromotora, pri nabijanju akumulatora, itd. 61
62 NELINEARNI OTPORNICI 62
63 Linearni i nelinearni otpornici Ako se otpor otpornika ne mijenja u ovisnosti o jakosti elektricne struje ili iznosu narinutog napona govori se o linearnim otpornicima (stalni otpornici ili mehanickim putem promjenjivi) linearna U/I karakteristika Ako se otpor otpornika mijenja u ovisnosti o jakosti struje ili iznosu narinutog napona u krugu govori se o nelinearnim otpornicima nalinearna U/I karakteristika 63
64 Linearni i nelinearni otpornici 64

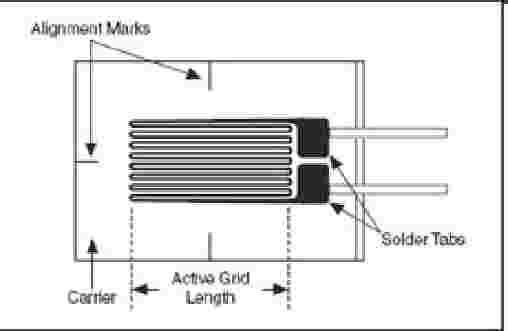

65 Nelinearni otpornici Magnetski otpornici su oni koji mijenjaju otpor s promjenom magnetnog polja, odnosno gustoce magnetnog toka, u kojem se nalaze. Nazivaju se Hallovim elementima. Kod otpornika ovisnih o tlaku otpor raste s porastom tlaka kojem su izloženi otporne trake (strain gages) naprezanje trupa broda. 65

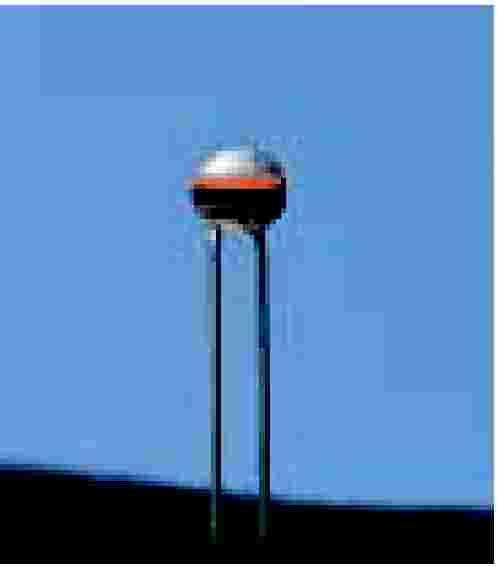

66 ermistori Termistori: -s pozitivnim temperaturnim koeficijentom otpor se povecava rastom temperature ( PTC) i s negativnim temperaturnim koeficijentom otpor se smanjuje povecanjem teperature (NTC) Koriste se kao senzori temperature 66

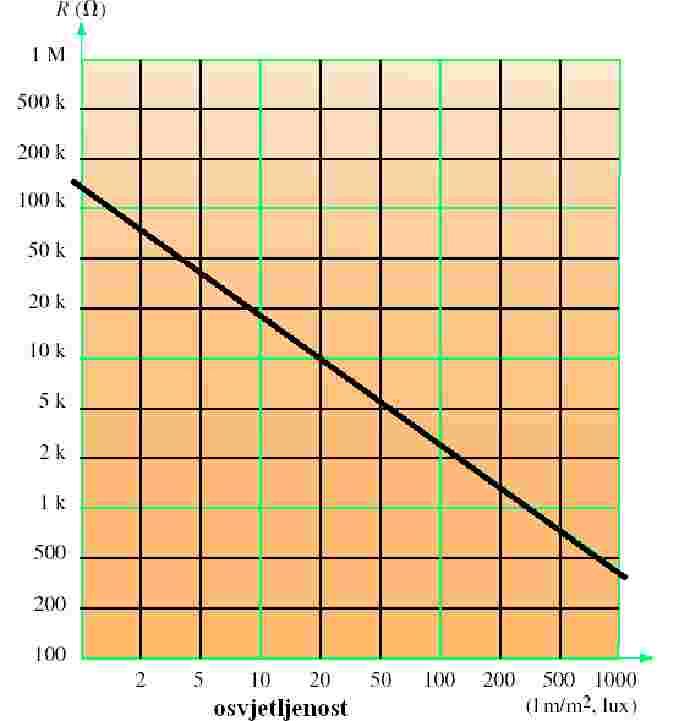

67 Fotootpornik Rad fotootpornika zasniva se na cinjenici da se elektricni otpor nekih materijala smanjuje kad se obasjaju svjetlošcu (oslobadaju se elektroni i povecava se vodljivost). protuprovala) 67
68 Varistor Varistori (VDR - voltage dependent resistor) su otpornici kod kojih se otpor smanjuje s porastom napona. zaštitni elementi 68
69 SPOJEVI IZVORA 69

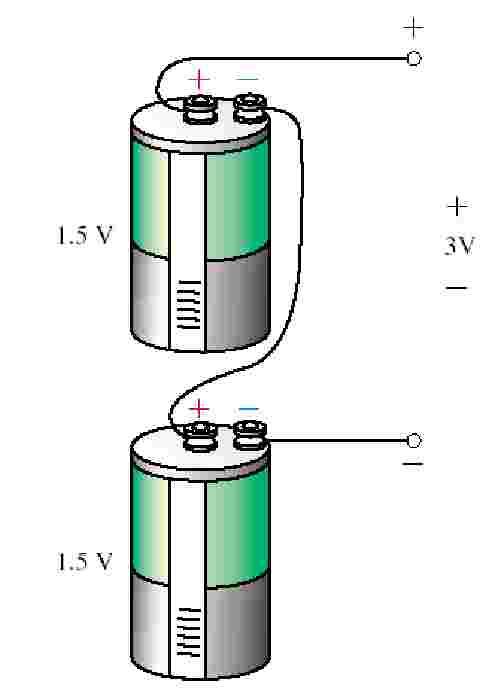

70 Serijski spoj izvora Serijski spoj izvora koristi se kada je potreban veci napon trošila od napona koju može dati jedan izvor. 70
71 Serijski spoj izvora Serijski spoj izvora Serijski protuspoj izvora E = n i= 1 E i 71
72 Paralelni spoj izvora Paralelni spoj izvora koristi se kada je potrebna veca struja trošila od struje koju može dati samo jedan izvor. 72
73 Paralelni spoj realnih izvora Paralelni spoj izvora Struja izjednacenja- nejednaki naponi! I = I + I 1 2 I 0 = E R E R i1 i2 Kada R i1 i R i2 nisu jednaki, dolazi do protjecanja struje izjednacenja bez da se prikljucuje trošilo 73
74 MJERENJE JAKOSTI STRUJE MJERENJE NAPONA STRUJE 74

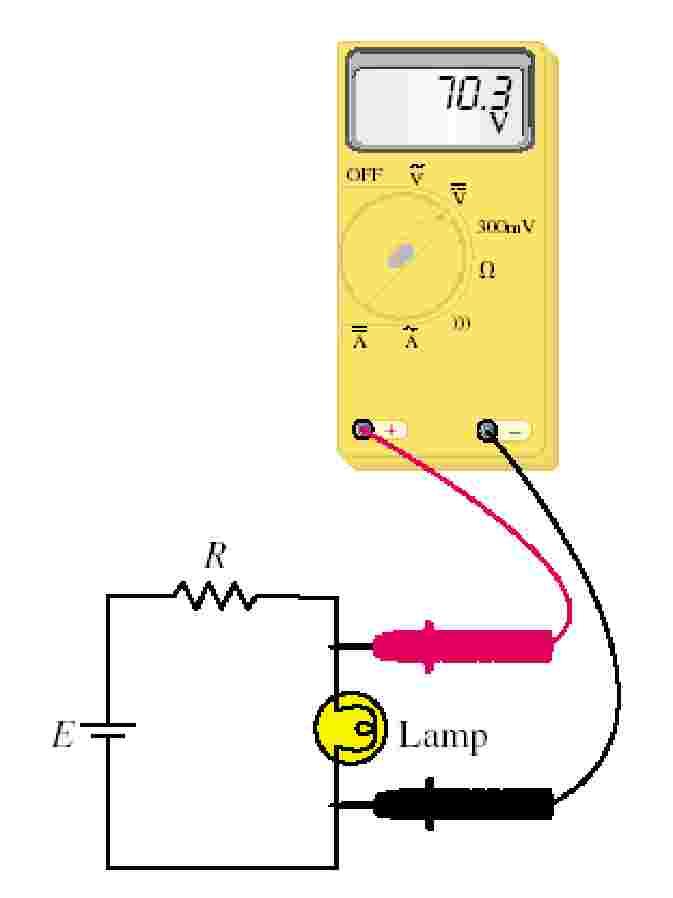

75 Za mjerenje napona koristi se instrument voltmetar. Mjerenje napona Voltmetar se u strujni krug prikljucuje paralelno, 75

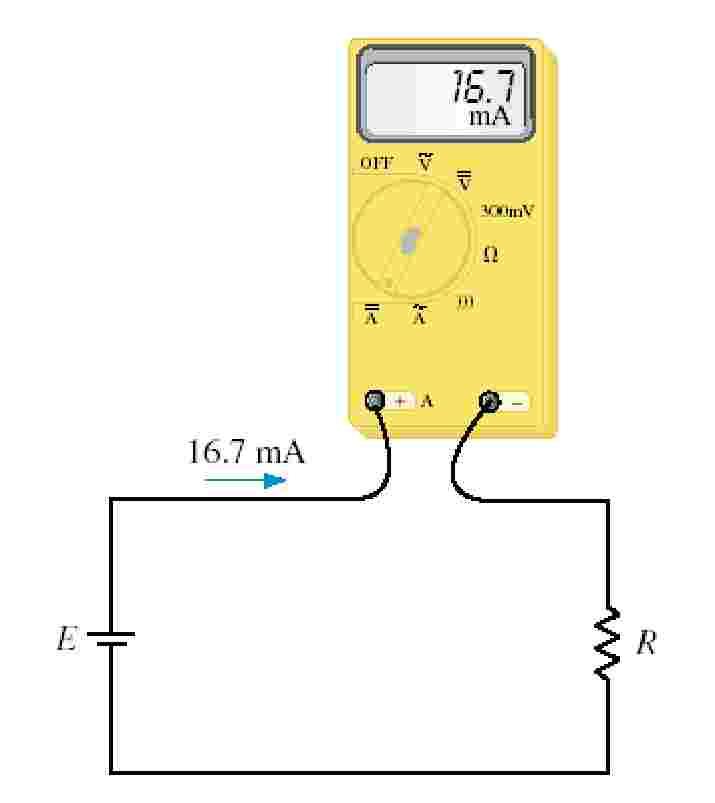

76 Za mjerenje jakosti elektricne struje koristi se instrument ampermetar. Mjerenje jakosti Ampermetar se u strujni krug prikljucuje serijski, 76
77 MJERENJE OTPORA 77
78 Mjerenje otpora Ommetrom (analognim ili digitalnim, univerzalnim instrumentom) U-I postupkom (mjeri se U i I, te racuna R = U/I) Mosni postupci (Wheatstoneov most). 78
79 Mjerenje otpornika ohmometrom 79
80 U-I postupak mjerenja otpora U-I postupak mjerenja otpora sastoji se od mjerenja jakosti elektricne struje kroz nepoznati otpornik, ampermetrom, i mjerenja pada napona na tom otporniku, voltmetrom. Tako ocitani podaci uvrste se u jednadžbu Ohmova zakona. 80
81 Mosni postupak - Wheatstoneov most Wheatstoneov most koristi se za po iznosu, vecih otpornika. mjerenje otpora, Most se dovodi u ravnotežu promjenom iznosa otpora R 2 R x = R R 2 R
82 SNAGA, RAD, ENERGIJA 82
83 Pretvorba elektricne energije Energija se ne može ni iz cega stvoriti, a niti uništiti zakon održanja energije. Prilikom pretvorbe energije iz jednog oblika u drugi vrijedi W = W k + W g W k - korisni (željeni) oblik energije, W g - gubitak energije. 83
84 Primjeri pretvorbe elektricne energije 84
85 Elektricni rad i energija Kada je strujni krug prikljucen na napon U, u krugu potece elektricna struja I. Kolicina elektriciteta Q = I t koja sudjeluje u tom gibanju obavlja rad: A = Q U=U I t [VAs = Ws = J] Za elektricnu energiju, odnosno elektricni rad, u svakodnevnom životu cesto se koristi jedinica kilovatsat. Energija od 1 KWh odgovara radu koji je nužan da se teret mase 100 kg podigne na visinu 3670 metara. [1 KWh=3,6 MJ] 85
86 Elektricna snaga Elektricna snaga je brzina kojom se neka radnja može izvršiti, a odreduje se radnjom koja se izvrši u jedinici vremena (p = da/dt) : A P UI I R t U = = = 2 = [ W ] R 2 Nazivna ili nominalna snaga -najveci dopušteni iznos snage s kojim trošilo može u pogonu trajno raditi, a da se pri tome ne ošteti. 86

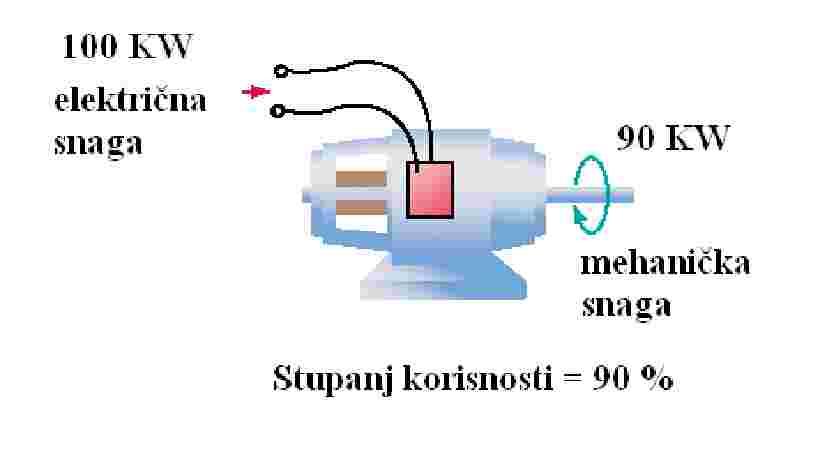

87 Stupanj korisnosti h Wk Pk = = W + W P + P k g k g [ ] 100 % 87
88 Zadatak: Odredi snagu na trošilu ako je U=220 V, R=22 O I U 220V = = = 10A R 22Ω P = U I = 220V 10A = 2200W = 2, 2KW Kolika je energija potrošena na trošilu za 2h?? A = U I t = 220V 10A 2h = 4, 2KWh Kolika je cijena potrošene energije ako je 1KWh=0,2 Kn?? 4,2KWh 0,2Kn = 0,84Kn 88
89 Graficki prikaz napona, struje, snage i rada za slucaj istosmjerne struje 89
90 Mjerenje snage i rada elektricne struje Snaga se može mjeriti: izravno vatmetrom ili neizravno mjerenjem struje i napona. P =UI [ W] Za mjerenje elektricnog rada utroška odnosno njegovog, koriste se brojila. W = U I t [ Ws = J] elektricne energije, 90
91 P R p p = Prilagodba trošila izvoru P R p p = E ( R + R ) E R 2( R + R ) ( R + R ) Snaga koja se razvija na trošilu je: E 2 Pp = I R I = p R + R P i p p i p i p 4 p = E ( R + R ) i 2 p R = 0? R = 2 p i i p R p Najveca snaga na trošilu se postiže kada je otpor trošila jednak unutarnjem otporu izvora. Važno za telekomunikacijske uredaje, stupanj iskorištenosti samo 50% - mr.sc. Marijan Gr ž an 91
92 JOULOV ZAKON I NJEGOVA PRIMJENA 92
93 Jouleov zakon Q=I 2 Rt [J] 93
94 Jouleov zakon Nositelji elektricne struje, npr. slobodni elektroni u metalnim vodicima, sudaraju se s cesticama materijala vodica, te pri tome gube dio svoje kineticke energije. Jedan dio te energije isijava se kao toplina. Iznos topline koja se stvara zbog sudaranja izravno je ovisan o jakosti elektricne struje, otporu vodica i vremenu u kojem elektricna struja prolazi tim vodicem. Razvijena kolicina topline odreduje se izrazom: Q = I 2 R t [ J] Primjena: Elektricni grijaci pretvaraju elektricnu energiju u toplinsku primjenom joulova zakona (bojleri, pecice, sijalice sa žarnom niti..) 94
95 ELEKTROSTATIKA 95
96 Elektricno polje Tijela mogu biti elektricni neutralna, pozitivno ili negativno nabijena. Tijela se mogu nabiti naprimjer trenjem. Prostor u kojem se osjeca djelovanje nabijenih tijela naziva se elektricnim poljem. Elektricno polje iskazuje se mehanickom silom na naboj koji je unešen u to polje. r r F V E = Q m 96
97 Elektricno polje Elektricno polje usamljenog tockastog naboja je radijalno silnice graficki prikazuju polje. Jakosti elektricnog polja E usamljenog tockastog naboja: r E = 4 1 p e 0 Q r 2 e0 = 8, F m 12 e 0 apsolutna dielektricka konstanta vakuuma (permitivnost) - oznacava sposobnost medija za provodenje silnica el. polja 97
98 Elektricno polje Elektricno polje je homogeno ako ima u svakoj tocki jednaku jakost, pravac i smjer. U suprotnom je nehomogeno. Nehomogeno elektricno polje izmedu vodica i Zemlje Homogeno elektricno polje Izmedu dvije metalne ploce 98
99 Columbov zakon Raznoimeni elektricni naboji privlace, a istoimeni odbijaju. Ako se radi o tockastim nabojima Coulombovim zakonom: sile medu nabojima mogu se izraziti uv F = 1 4pe Q Q r [ N] e r e = e e 0 relativna dielektricka konstanta r 99
100 Raspodjela naboja na okruglom vodicu Elektricni se naboj rasporeduje po površini vodica. Elektricno polje unutar šuplje metalne kugle jednako nuli, a da je naboj na kugli jednoliko rasporeden. Ako je kugla izradena od nevodica i cijela nabijena pozitivnim nabojem, polje unutar nje bilo bi linearno (pravac od središta do r = R), a izvan nje kao na slici. 100
101 Raspodjela naboja vodicu nepravilna oblika Slicna je situacija i na vodicima nepravilna oblika: veca im je gustoca naboja na onim dijelovima koji imaju manji polumjer zakrivljenosti. Jako polje na vrhu šiljka ionizira zrak oko šiljka i stvara se elektricna i zracna struju ( elektricni vjetar) EFEKT ŠILJKA To je uocio Benjamin Franklin za izradbu šiljak privlaci grom kišobran!!! uzemljenog gromobrana 101

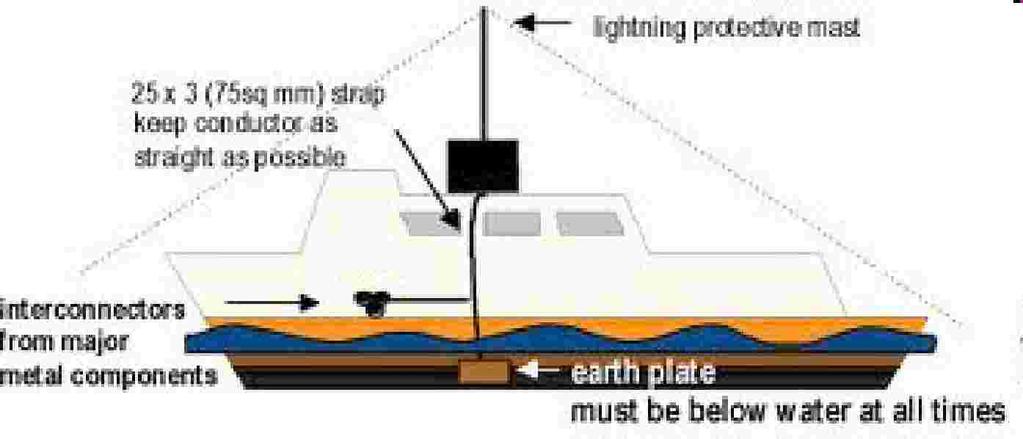

102 Gromobran na brodu 102
103 Tok elektricnog polja Skup silnica kroz promatranu površinu tok elektricnog polja. predstavlja Tok elektricnog polja og polj je izrazom: y E = r E S r ds 103

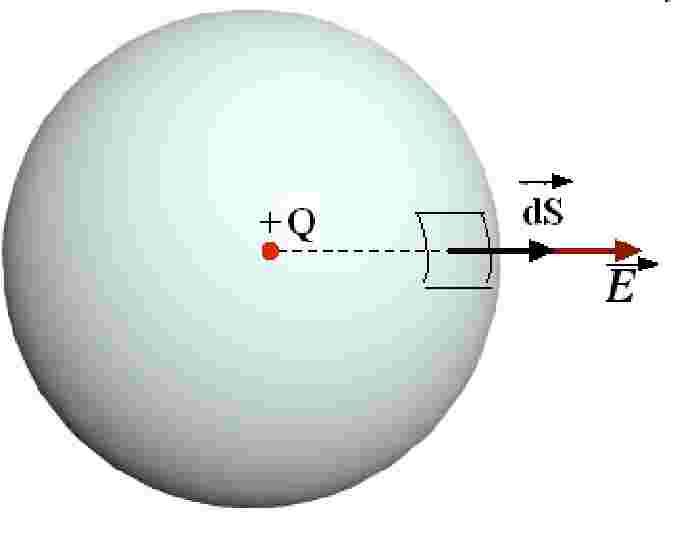

104 Gaussov zakon Ako se u elektricno polje postavi zatvorena površina b lo kakvog oblika, Gaussov zakon kaže da je ukupan tok kroz zatvorenu površinu, u smjeru od te površine, jednak um nošku 1/ e0 i algebarskog zbroja naboja unutar te površin e. S = E r ds Q e 0 104
105 Elektricna influencija Elektricna influencija je pojava razdvajanja raznoimenih naboja na vodljivom tijelu u elektricnom polju bez izravnog fizickog dodira s nekim nabijenim tijelom. Slobodni elektroni koji se nalaze u nenabijenom vodljivom tijelu premjestit ce se na onu stranu tog tijela koja je bliža pozitivno nabijenom vodicu, a s druge strane tog tijela prevladat ce pozitivni naboj atomskih jezgri. 105
106 Elektricna influencija Kao mjera influencijskog djelovanja služi velicina koja se naziva vektorom elektricnog pomaka ili elektricnom indukcijom. uv Q C D = S m 2 U unutrašnjosti nabijenih tijela nema elektricnog polja. 106

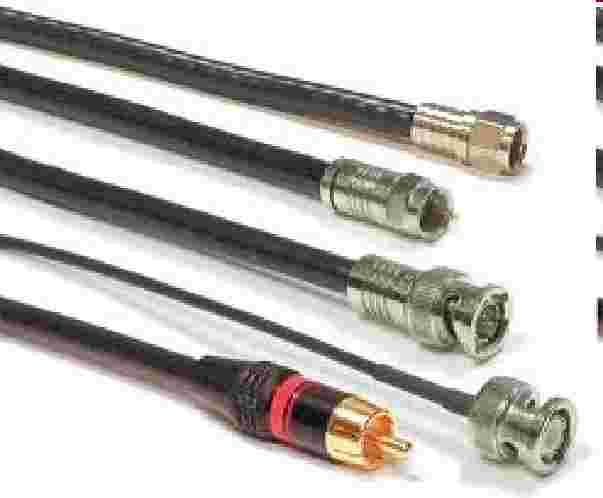

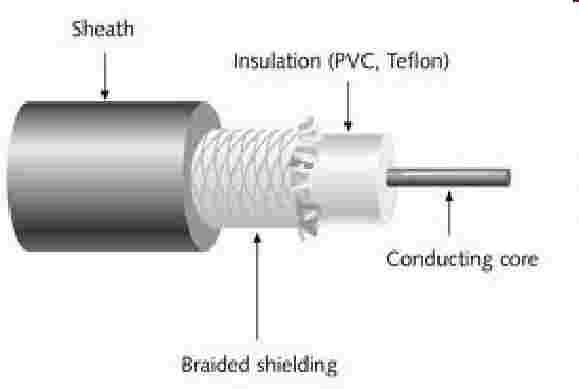

107 Ako se u unutarnjost jednog vodica postavi drugi nenabijeni vodic, a zatim vanjski vodic nabije, vanjski vodic ne može nikako djelovati na unutarnji vodi c. Vanjski vodic tako štiti unutarnjega od raznih stranih elektricnih polja. 107
108 Faradeyev kavez Ako se tijelo nalazi unutar zatvorenog metalnog kaveza- Nema opasnosti od groma auto, brod 108
109 Vodici, izolatori, dielektrici 109
110 Vodici, izolatori, dielektrici Vodice karakterizira prisutnost slobodnih nositelja naboja koji se pod djelovanjem vanjskog elektricnog polja mogu gibati u vodicu. Izolatori ili dielektrici su oni materijali kod kojih se naboji ne mogu premještati s jednog mjesta na drugo, jer slobodnih nositelja elektricnog naboja gotovo nemaju. Elementarni elektricni naboji od kojih je sastavljen izolator pod djelovanjem vanjskog elektricnog polja mogu se pomaknuti samo na mikroskopski male udaljenosti (ne mogu napustiti svoje atome ili molekule) osim kod izuzetno jakih elektricnih polja kad dolazi do uništenja (proboja) izolatora. 110
111 Dva su tipa izolatora: Vrste izolatora - - nepolarni - koji su neutralni u nepobudenom stanju, (Ako se takav atom postavi u vanjsko elektricno polje, doci ce do djelovanja elektrostatickih sila i do njegove deformacije. Jezgra i elektronski omotac dobit ce novi ravnotežni položaj. Nastaje el. dipol), polarni - koji zbog svoje grade vec imaju elektricni dipolni moment bez djelovanja vanjskog polja 111
112 Nepolarni atom u elektricnom polju Nepolarni atom izvan (a) i u elektricnom polju (b,c) 112
113 Polarne molekule u elektricnom polju Polarne molekule bez djelovanja elektricnog polja i pod njegovim djelovanjem polarizacija dielektrika Dielektrik je u elektricnom polju izložen djelovanju sila elektricnog polja, zbog cega dolazi do polarizacije dielektrika. Polarizacija je to više izražena što je jace elektricno polje. 113
114 Polarizacija dielektrika Djelovanjem vanjskog elektricnog polja dipoli se orijentiraju u smjeru elektricnog polja. r r D = e 0 e E r Kratkotrajno pomicanje naboja u izolatoru cini struju dielektricnog pomaka. 114

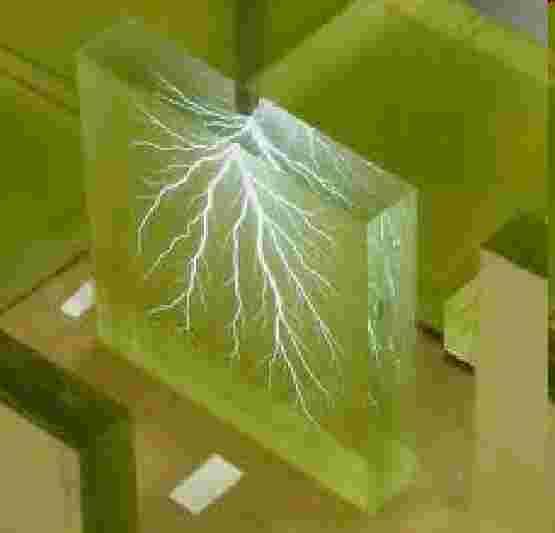

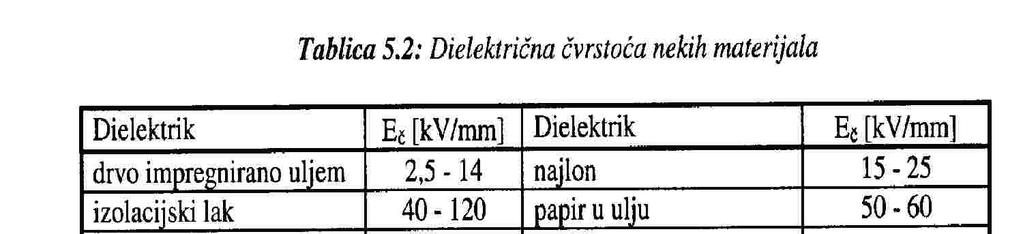

115 Dielektricna cvrstoca Kad vanjska sila elektricnog polja postane jaca od unutarnjih sila koje povezuju atomske jezgre i elektrone u elektronskim omotacima, dolazi do ionizacije, tj. takva jaca vanjska sila otrgne neke elektrone iz elektronskog omotaca, te atomi tada postaju pozitivni ioni. 115
116 Ti elektroni i pozitivni ioni krecu se pod djelovanjem elektricnog polja u dva suprotna smjera: elektroni suprotno smjeru elektricnog polja, a + ioni u suprotnom. Na taj nacin izolator gubi svoja izolacijska svojstva. Pojava se naziva probojem dielektrika (izolatora). Napon pri kojemu nastupi proboj naziva se probojni napon, a jakost elektricnog polja u trenutku proboja dielektrika je dielektricna cvrstoca. 116

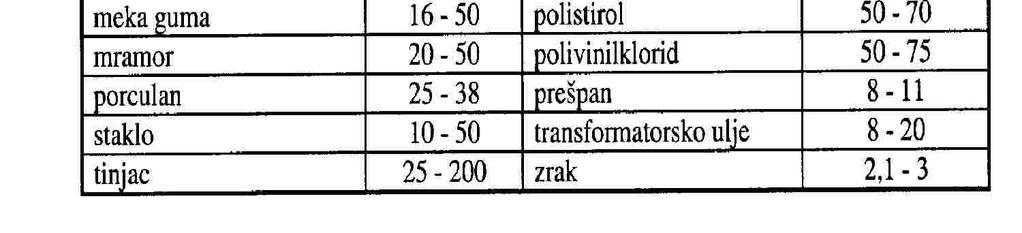

117 Dielektricna cvrstoca 117
118 ELEKTRICNI POTENCIJAL I NAPON 118
119 Elektricno polje usamljenog naboja i raznoimenih naboja Elektricno polje djeluje na sve naboje elektricnog polja. koji se nalaze u dosegu U svakoj tocki elektricnog polja postoji odredena potencijalna energija. 119
120 Rad pomicanja naboja u elektricnom polju Djelovanje elektricnog polja se iskazuje tako da elektricno polje nastoji pomaknuti elektricne naboje koji se nadu u njemu silom F. dw = dw = r r Fds r r QEds uslijed djelovanja polja E, na naboj Q djeluje sila F i pomice ga za put s (od tocke A do tocke B). tocka _ B r r W = Q Eds tocka _ A Ukupan mehanicki rad W pomicanja naboja iz tocke A u tocku B polja 120
121 Elektricni potencijal Potencijal tocke A prema referentnoj tocki j tocka _ A r r W = Eds j = [ V ] Q referentna _ tocka Elektricni potencijal je radnja W koju bi valjalo izvršiti da se jedinicni pozitivni naboj Q prenese iz neke tocke izvan polja (referentna tocka daleko od naboja) u neku tocku elektricnog polja (tocka A) cije su silnice usmjerene prema naboju Q. 121
122 Ekvipotencijalne plohe Ekvipotencijalne plohe (pune crte) i silnice elektricnog polja (isprekidane crte) usamljenog pozitivnog tockastog naboja i raznoimenih tockastih naboja Veza potencijala i elektricnog polja udaljene za razmak n: r E dj = dn 122
123 Elektricni napon kao razlika potencijala Elektricni napon predstavlja razliku potencijala izmedu dvije tocke U 2 1 B = j j = Eds r r A 123
124 ELEKTRICNI KAPACITET I KONDENZATORI 124
125 Elektricni kapacitet i kondenzatori Elektricni kapacitet je sposobnost vodica da na sebe primi stanovitu kolicinu elektriciteta To svojstvo imaju bilo koja dva vodica medusobno odvojena dielektrikom. C Q C As = = = U V V F 125
126 Kondenzatori su naprave koje imaju sposobnost pohrane elektricne energije 126
127 Plocasti kondenzator ur E = U d V m C = e 0 e r S d Vodici kondenzatora nazivaju se elektrodama (oblogama). Elektrode kondenzatora postoji elektricno polje. na razlicitim potencijalima, izmedu njih Prirodni kondenzatori? c????????????? elektrouredaja odvojena izolatorom, npr. zrakom, zatim kombinacija zemlja - vodic 127
128 Kondenzatori Prema tehnologiji izradbe kondenzatori se mogu podijeliti na više skupina: film/folija, metalizirani film, keramicki, elektrolitski i tantal. valjkasti C = ε 2πl R ln R 2 1 kuglasti C = πε r r r r 2 1 Kondenzatori kojima možemo mjenjati kapacitet nazivaju se promjenjivi kondenzatori (oznaka) 128
129 SPOJEVI KONDENZATORA 129
130 Paralelni spoj kondenzatora C = Q U [ F] Q = EC + EC + EC C uk = n i= 1 C i 130
131 Serijski spoj kondenzatora Q C uk Q Q = + + C C Q C = + + C C C C uk
132 KONDENZATOR U KRUGU ISTOSMJERNE STRUJE 132
133 Punjenje kondenzatora i dq = = dt C du dtc E RC du c = + dt u c u c = E(1 e t t ) t = RC q = Q e τ ( 1 ) t 133
134 Pražnjenje kondenzatora q = Qe t τ u c = Ee t τ t = RC 134
135 Elektrostaticka energija kondenzatora W e = QU = U C
136 STATICKI, ATMOSFERSKI ELEKTRICITET, PROLAZ ELEKTRICNE STRUJE KROZ PLINOVE 136
137 Staticki elektricitet Ako se tijelu poremeti elektricna ravnoteža ono se postaje naelektrizirano odnosno nabijeno statickim elektricitetom. U prirodi do nabijanja tijela statickim elektricitetom može doci 1. trljanjem dviju razlicitih tvari, 2. elektricnom influencijom, 3. prikljucenjem izoliranih istosmjernog izvora. ploca na polove 137
138 Staticki elektricitet Na brodovima su opasne pojave statickog elektriciteta do kojeg može doci strujanjem nevodljivih, zapaljivih tekucina. S tekucinom pri tom strujanju odlaze elektricni naboji jednog predznaka, dok se elektricni naboji suprotnog predznaka skupljaju po stijenkama tankova, po cijevima, itd. Vrlo je opasno što se i prah nekih materijala može nabiti statickim elektricitetom - te može izazvati požar. Na covjeku se može stvoriti staticki elektricitet cešljanjem, nošenjem odjece od sintetickih materijala i vune, hodanjem u cipelama izradenim od gume po plasticnom podu, itd. 138
139 Atmosferski elektricitet Elektricki nabijene cestice nastaju u atmosferi djelovanjem kozmickih zraka, zracenja Sunca i djelovanjem radioaktivnih elemenata iz Zemljine kore i atmosfere. U svim slojevima atmosfere postoji višak pozitivnih iona, te je prostorni naboj atmosfere pozitivnog karaktera. Kako je Zemljin naboj negativan, elektricno polje ce biti usmjereno okomito ka površini Zemlje. Pri površini Zemlje jakost elektricnog polja je u V/m. prosjeku

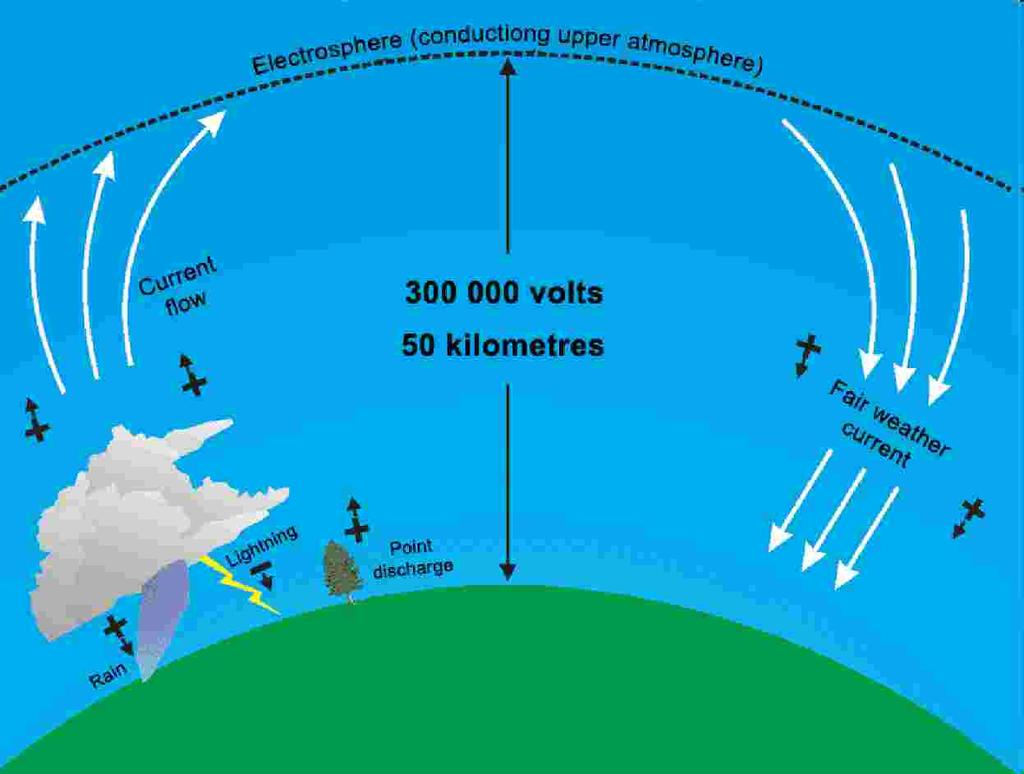

140 140
141 Atmosferski elektricitet Jakost elektricnog polja je najveca oko 19 sati (Greenwich), a najmanja oko 5 sati i opada s porastom visine. Atmosfera i površina Zemlje mogu se promatrati kao kuglasti kondenzator, s tim što je vanjski oblog sloj atmosfere na visini izmedu 50 i 65 kilometara ispod ionosfere, a unutarnji oblog bi bila površina Zemlje. Može se kazati da je ionosfera Faradayev kavez koji štiti atmosferu od ekstraterestrickog djelovanja. 141
142 Atmosferski elektricitet U prirodi mora postojati generator koji obnavlja naboj i održava razliku u potencijalu izmedu obloga spomenutog "kondenzatora". Smatra se da su grmljavine upravo taj održava razliku u potencijalu. generator koji 142
143 Atmosferski elektricitet Za vrijeme grmljavine elektricno polje dostiže velike vrijednosti ( cumulonimbusi). Atmosfersko pražnjenje izmedu olujnih, elektricitetom nabijenih, oblaka i površine Zemlje naziva se gromom. Elekticno polje postaje tako jako da se stvara vodljiva staza izmedu oblaka i zemlje. Pražnjenja izmedu oblaka i unutar oblaka nazivaju se munjama. 143
144 Korona Korona je vrsta samostalnog pražnjenja izmedu elektroda koje imaju veoma malen polumjer zakrivljenosti, te je u njihovoj blizini elektricno polje znatno jace nego u ostalom prostoru. Elektrode okružuje tinjajuca svjetlost u obliku krune. Pražnjenje je praceno siktavim šuštanjem. Pojava korone može se uociti u vrijeme oluja na vrhovima gromobrana, na jarbolima brodova, na dalekovodima, i sl. 144

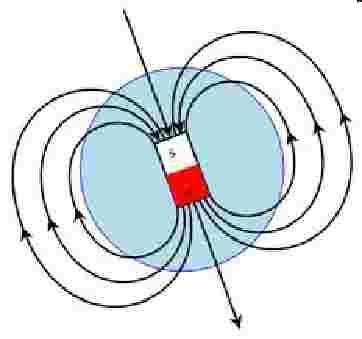

145 Polarna svijetlost Polarna svjetlost svijetljenje atmosfere u blizini polova. Izazvana je brzim elektronima koji dolaze sa Sunca i ioniziraju atome i molekule plina u atmosferi 145
146 PROLAZAK ELEKTRICNE STRUJE KROZ PLINOVE 146
147 Prolazak elektricne struje kroz plinove Plinovi se pri atmosferskom tlaku i sobnoj temperaturi ponašaju kao izolatori, iako propuštaju struju malenog iznosa, koja se može zanemariti. Plin ima bolja izolacijska svojstva pri višem tlaku i nižoj temperaturi. Da bi u plinu došlo do prolaska elektricne struje potrebno ga je podvrgnuti djelovanju elektricnog polja koje uzrokuje gibanje slobodnih elektricnih naboja koji se vec nalaze u plinu. 147
148 Prolazak elektricne struje kroz plinove Slobodni elektricni naboji u plinu se gibaju pod djelovanjem elektricnog polja. Negativni naboji (anioni) gibaju se prema pozitivnoj elektrodi - anodi, Pozitivni naboji (kationi) gibaju se prema negativnoj elektrodi - katodi. To gibanje tvori elektricnu struju koja se razlikuje od elektricne struje u metalnim vodicima gdje se gibaju samo slobodni elektroni. 148
149 Strujno naponska karakteristika izbijanja u plinu Podrucje 0-b (Townsendovo izbijanje) malenim strujama. je tamno (nevidljivo) izbijanje pri Podrucje b-c kroz plin. napon je vec toliko velik da izaziva vecu ionizaciju i struju 149
150 Prolazak elektricne struje kroz plinove Kod tocke c napon izaziva jaku ionizaciju koja poprima oblik lavine, (struja raste, napon na cijevi pada). To je podrucje tinjavog izbijanja primjenjuje kod cijevi zvanih tinjalice. Povecanjem napona dostiže se tocke d - proboj i paljenja luka, pa se tada naglo povecava elektricna struja, uz smanjenje napona. Nastaje lucno izbijanje plinom punjenih svijetlece cijevi. 150
151 PROLAZAK ELEKTRICNE STRUJE KROZ TEKUCINE 151
152 Prolazak elektricne struje kroz tekucine Moguca je podjela vodica na vodice prve i druge vrste, gdje su metali vodici prve, a otopine lužina, soli i kiselina vodici druge vrste. Osim kemijski ciste vode sve tekucine vode elektricnu struju. Pri prolasku elektricne struje dolazi do kemijskih promjena tekucih vodica. Spomenute otopine nazivaju se elektroliti, a elektrolizom se nazivaju kemijski procesi koji se zbivaju pri prolasku elektricne struje kroz elektrolite. Prolazak elektricne struje prati razvijanje Jouleove topline, i rastavljanje molekula elektrolita na ione. Ta se pojava naziva elektrolitickom disocijacijom. 152
153 Prolazak elektricne struje kroz tekucine Kroz tekucine se gibaju ioni u dva smjera, pa se uspostavlja dvojna struja. Ioni su nezanemarivih masa pa osim prijenosa naboja imamo i prijenos materije (to nije slucaj u vodicima). Na dodirnoj površini elektroda-elektrolit mogu nastati: 1. Djelovi atoma i molekula elektrolita talože se na elektrodi (metal na katodi) i ona postaje sve deblja 2. Izluceni djelovi iz elektrolita stvaraju plinove koji odlaze u atmosferu 3. Izluceni djelovi iz elektrolita kemijski reagiraju sa metalom elektrode koja postaje sve tanja 153

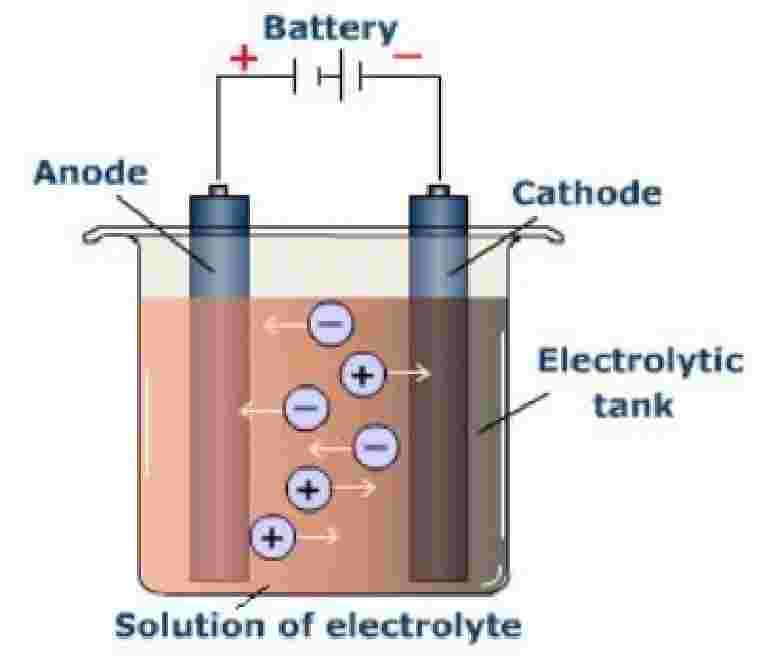

154 Prolazak elektricne struje kroz tekucine H SO 2H + SO
155 IZVORI ISTOSMJERNE ELEKTRICNE STRUJE 155
156 Izvori istosmjerne elektricne struje Izvori elektricne struje mogu biti: kemijski, toplinski (nuklearne baterije), svjetlosni, (fotonaponski elementi - solarne celije) mehanicki (istosmerni generatori) Kemijski izvori elektricne energije: primarni izvori, ili galvanski clanci (elementi) neobnovljivi izvori sekundarni izvori, ili akumulatori obnovljivi izvori Bitni su napon i kapacitet baterije! 156
157 PRIMARNI KEMIJSKI IZVORI 157
158 Primarni kemijski izvori Ako se u elektrolit urone dvije elektrode od razlicitih materijala, svaka elektroda odredeni potencijal (EMN), kojemu je uzrok elektroliticka polarizacija. Ako su elektrode od istog materijala elektrolit, nece biti razlike u potencijalu! uronjene u Što su materijali udaljeniji u nizu iz tablice elemenata medu elektrodama je viši napon. 158
159 Prvi primarni clanak napravio je Alessandro Volta ( ), a kasnije su razvijeni i mnogi drugi: Leclanchéov, alkalni-mno 2, litijev, itd. 159
160 Primarni clanak - Westonov clanak Katoda je od kadmij-amalgama kristala kadmij-sulfata (CdSO 4 ). (HgCd 2 ) pokrivenog slojem Anoda je od žive Hg, a depolarizator je živin sulfat (Hg 2 SO 4 ). Elektrolit služi zasicena vodena otopina kadmij-sulfata (CdSO 4 ). Tijekom duljeg vremena daje izuzetno konstantan napon ( 1,01865 V), te se njime koristi kao etalonom napona. Napon clanka ovisi o temperaturi. 160

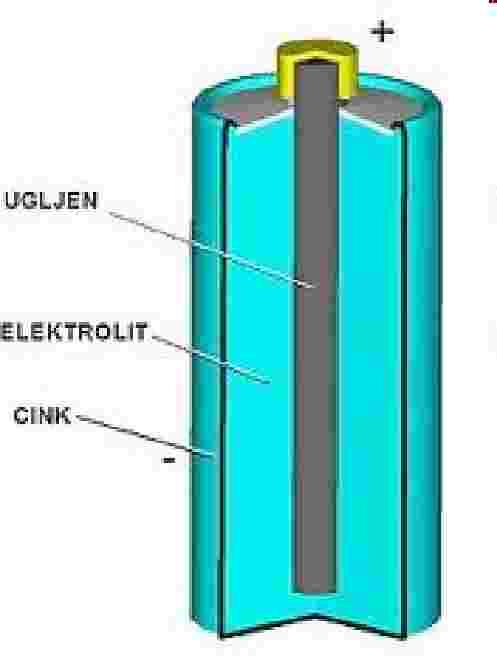

161 Elektrolit (N 4 HCl), Primarni clanak - Leclanchéov clanak je vlažna smjesa salmijaka Pozitivni pol - anoda je ugljeni štapic obložen prahom mangan-dioksida ( MnO 2 ), koji služi kao depolarizator. Negativni pol - katoda, ujedno je i posuda. je od cinka (Zn) i Napon clanka je 1,5 (V). Serijski spojena takva tri clanka, daju plosnatu bateriju od 4,5 (V). 161
162 Primarni clanak - Alkalni clanak razlikuje se od Leclanchéovog clanka samo po elektrolitu -kalijevoj lužini Napon clanka je 1,5 V Može se neprekidno prazniti jacim strujama Kapacitet u mah veci Laclansheovog clanka i do 10 puta od Može se dugo skladištiti temperature i podnosi niske 162
163 Primarni clanak Živin oksid - cink clanak Malih dimenzija u obliku dugmeta Napon clanka je 1,35 i 1,4 V Može se neprekidno prazniti jacim strujama Kapacitet cca 1100 mah Može se dugo živa skladištiti i podnosi niske temperature otrovna Slušni aparati, kalkulatori, kamere
164 Primarni clanak - Litijev clanak Najbolji primarni izvor energije Napon clanka je 3 V Veliki kapacitet Može se dugo skladištiti i podnosi niske temperature EPIRB, SART, pace-maker 164
165 SEKUNDARNI KEMIJSKI IZVORI 165
166 Sekundarni kemijski izvori Sekundarni kemijski izvori elektricne struje ili akumulatori su obnovljivi izvori elektricne energije. Mogu se nakon pražnjenja ponovo napuniti prikljucivanjem na ispravljac efikasnost punjenja. Broj ciklusa punjenja i pažnjenja velik (tisucu i više puta) može biti vrlo 166

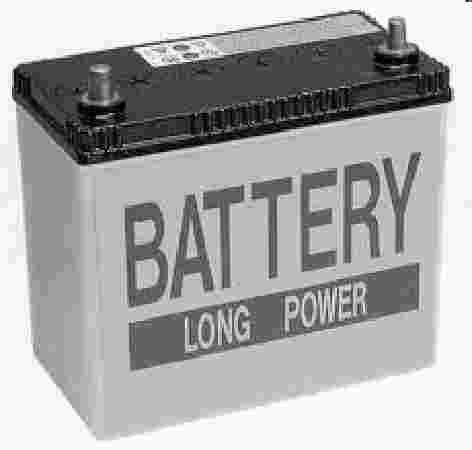

167 Kemijski izvori elektricne struje - akumulatori 1. Klasicni akumulatori s tekucim elektrolitom Olovni, Srebreni (u kombinaciji s cinkom i s kadmijem), Celicni, Nikal kadmijev Nikal - metalhidridni 2. Gel ili VRLA (Valve Regulated Lead-Acid) akumulatori 3. AGM (Absorbed Glass Mat) akumulatori 167

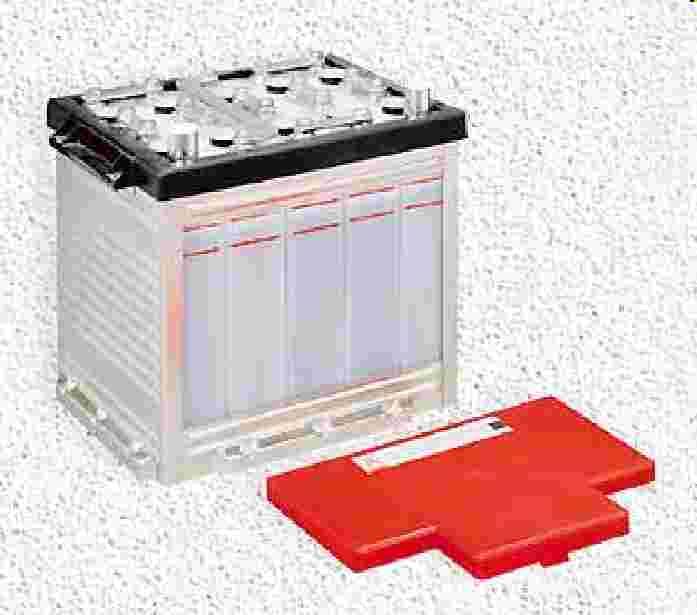

168 Klasicni akumulatori s tekucim elektrolitom 168
169 Prednost: Mane: Klasicni akumulatori s tekucim elektrolitom Znacajno nižu cijena, manja težina, maksimalna tolerancija napona punjenja, montiraju se na plovilima jedino u vertikalnom položaju, mogucnost curenja elektolita, potrebna je stalna kontola i održavanje, potrebna je ventilacija prostora, manji broj ciklusa pražnjenja i punjenja, prosjecni vijek trajanja 2-3 godine, moguc kratki spoj unutar olovnog akumulatora zbog olovnog sulfata koji se s vremenom taloži na dnu akumulatora. 169

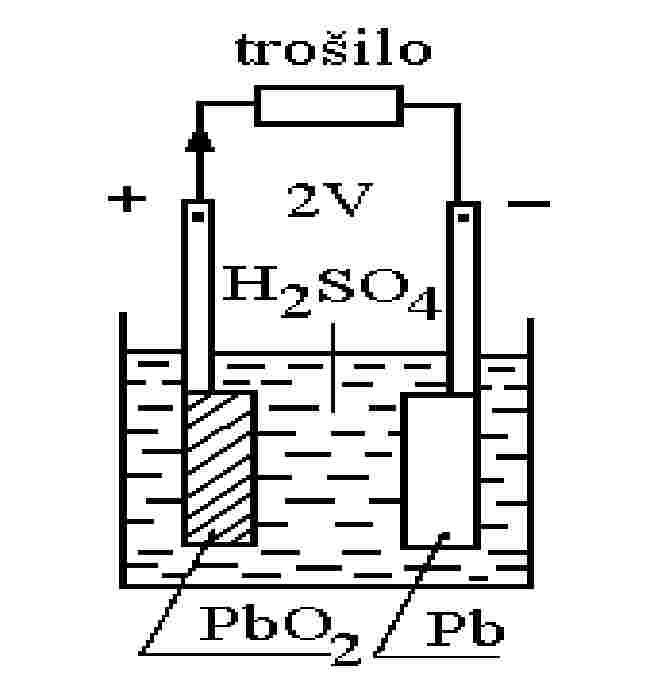

170 Olovni akumulatori Anoda je olovni superoksid, a katoda olovo. Sumporna kiselina je elektrolit koji se razblažuje destiliranom vodom. Napon koji daje takva celija je 2V 170
171 Olovni akumulatori - pražnjenje D ok se aku mulator e lektr icn u e ne rgiju, kroz ele ktr olit. pr az ni on pr edaje trošilu elektricn a str uja prolaz i i N astaje slije de ca kemijska re akcija: PbO + Pb + 2 H SO PbSO + PbSO + 2 H O P raž njen jem akumulatora e lektrode se po sastavu postupno iz je dnac avaju (su lfatizir aju) te n apon postu pn o opada. K ada napon padn e ispod 1,85 V, z abranje na je daljnja uporaba, jer bi to ote ž alo/one moguc ilo postupak pun jen ja. 171

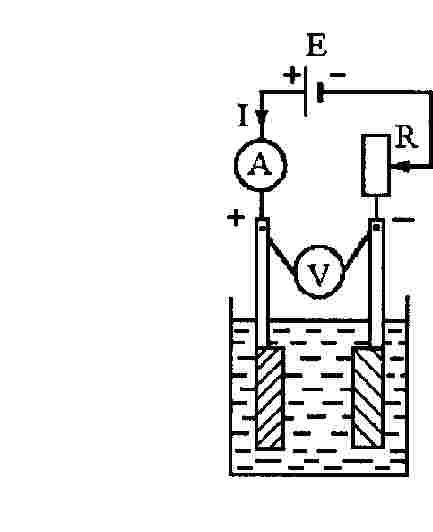

172 Olovni akumulatori - punjenje Pažnja! PbSO + PbSO + 2H O PbO + Pb + 2H SO Prilikom punjenja kroz cepice celija izlazi tzv. plin praskavac opasnost eksplozija!!!!!. - U slucaju da kožu dotakne mr.sc. Marijan elektrolit, Gržan - POSEBNI potrebno PROGRAM je isprati to mjesto. 172
173 Olovni akumulatori krivulja punjenja i pražnjenja Kapacitet akumulatora pražnjenja [Ah]. umnožak jakosti struje i vremena Akumulator koji ima 45 Ah može davati struju od 45 A u vremenu od 1 sat ili naprimjer 15 A u vremenu od 3 sata. Gustoca kiseline pokazuje stanje napunjenosti akumulatora (bometri) 173
174 Celicni ili alkalijski akumulatori Elektrolit alkalijskih ili celicnih akumulatora je vodena otopina kalijeve lužine (KOH), anoda je nikal(iii)-hidroksid ili Ni 2 (OH) 6, katoda željezo, Fe Kemijski proces je reverzibilan, a elektrolit se uopce ne mijenja. Napon po celiji 1,2 V (opseg napona 1,15V-1,8V) Ni ( OH ) + Fe 2 Ni( OH ) + Fe( OH ) Manja osjetljivost na preopterecenje, veca trajnost i manja težina od olovnih 174
175 Srebreni akumulatori Elektrolit srebrnih akumulatora je vodena otopina kalijeve lužine (KOH), anoda je od srebra, katoda cink. Kemijski proces je reverzibilan. Opseg napona 1-2,1 V Ag + Zn( OH ) 2 AgO + Zn + H 2 O prazan pun Mala masa, obujam, neosjetljivost na temperature 175
176 Gel ili VRLA (Valve Regulated Lead- Acid) akumulatori AGM (Absorbed Glass Mat) akumulatori 176
177 Gel akumulatori - nikal kadmij... Elektrolit je imobiliziran izmedu ploca u obliku želatinozne mase 177
178 Gel akumulatori - nikal kadmij Prednosti nije potrebno nikakvo održavanje, moguca je montaža u bilo kojem položaju, nema izlaženja plina praskavca prilikom punjenja, ako su kleme izolirane mogu raditi pod vodom, otporni su na vibracije i udarce, stupanj samopražnjenja je malen, vijek trajanja 5-8 godina, brzo se pune, a mogu se prazniti do 50% nominalnog kapaciteta, - - Nedostaci duplo veca cijena od klasicnog akumulatora, potrebni posebni punjaci, pa se na brodu teško obnavljaju. 178

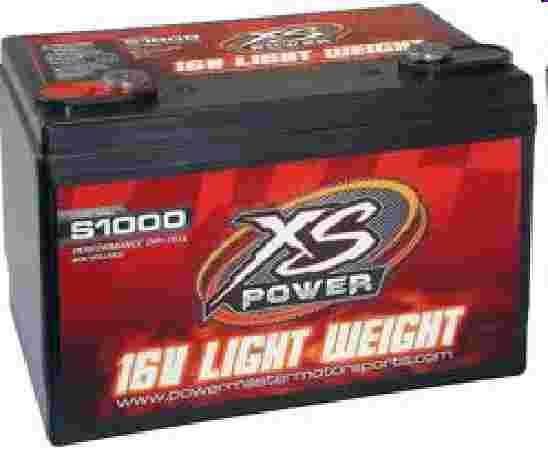

179 AGM akumulatori Elektolit je imobiliziran u staklenoj vuni 179
180 AGM akumulatori Prednosti: tehnološki najnapredniji, dug vijek trajanja, vrlo velik broj ciklusa punjanja i pražnjenja, niski stupanj samopražnjenja, nije potrebno održavanje, može raditi u razlicitim položajima, nema plinova prilikom punjenja, otporan na vibracije i udarce, Mane: visoka cijena, vrlo je osjetljiv na visinu napona punjenja, izraduje se samo u nekoliko velicina. 180
181 Uporaba i smještaj akumulatora na brodovima Akumulatori na brodu namijenjeni su za rasvjetu u nužnosti, signalizaciju, telefoniju, rasvjetu u nužnosti, dojavu požara, alarmna zvonca, pozivna zvonca, rezervne radiouredaje, elektricne satove, itd. Najcešci napon baterija u uporabi je 24 V i 60 V. Na brodu se akumulatorijske baterije posebnim prostorijama. cuvaju u 181
182 Uporaba i smještaj akumulatora na brodovima Prostorije u kojima se cuvaju akumulatori trebaju biti smještene visoko na brodu, da u slucaju nesrece mogu biti što dulje izvan vode, jer se njima u principu opskrbljuju elektricnom energijom uredaji za nužnost. U tim prostorijama nužna je dobra provjetrenost, zbog plinova koji se oslobadaju, pod treba biti otporan na djelovanje kiselina i lužina. U tim prostorijama sve elektricne naprave ili uredaji moraju imati protueksplozijsku zaštitu 182
183 Toplinski i svjetlosni izvor istosmjerne elektricne energije 183
184 Toplinski izvori elektricne struje - termoelemenat Termoelementi (termoparovi) su naprave u kojima se toplinska energija pretvara u elektricnu. Dva vodica izradena od razlicitih materijala, A i B, spojena su cvrsto (zalemljena) na kraju 2. Slobodni su im krajevi, 1 i 3, povezani. Ako se spojno mjesto 2 zagrijava, u strujnom krugu ce poteci elektricna struja. Porast temperature uzrokuje povecanje difuzije elektrona iz jednog materijala u drugi 184
185 Svjetlosni izvori elektricne struje Svojstvo na temelju kojeg neki materijali (K, Na, Si, Rb, Cz, Se, Li, Cu 2 O, itd.) oslobadaju elektrone kada se obasjaju svjetlošcu, naziva se f otoelektricitet, a primjenjuje se za izradbu fotootpornika i fotoelemenata (fotogeneratorske celije). 185
186 MAGNETIZAM 186
187 Prirodni (permanentni) magneti Grci su prije 2500 g znali da neke vrste željeza iskopane u Magneziji (današnja Tesalija) imaju osobinu privlacenja prema željezu i legurama, niklu, kobaltu i još nekim materijalima. To svojstvo privlacenja izraženije je na krajevima magneta.. 187
188 Krajevi magneta nazivaju se polovima. U sredini ravnog magneta nalazi se neutralna zona. Raznoimeni magnetski polovi se privlace, a istoimeni se odbijaju. 188
189 Magnetsko polje Magnetskim poljem naziva se prostor u kojem se opažaju magnetski ucinci. Dva su temeljna magnetska ucinka: elektromagnetska indukcija. mehanicka sila i 189
190 Permanentni magnet Silnica je linija koja je zatvorena sama u sebe i pokazuje kako u pojedinoj tocki prostora djeluje magnetska sila. Silnice izviru iz sjevernog magnetskog pola i ulaze u južni magnetski pol. Tangenta na silnicu pokazuje smjer magnetske sile. Gustoca magnetskih silnica magnetske sile. na pojedinom mjestu je mjera velicine 190

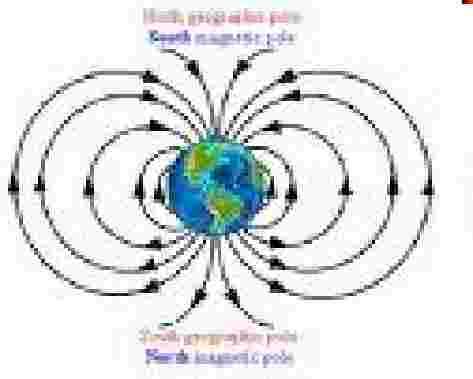

191 Zemljin magnetizam Blizu zemaljskih polova postoje magnetski polovi zemlje promjera cca 150 milja ciji se položaj vremenom mijenja. 191
192 Magnetska deklinacija (u nautici varijacija) i inklinacija Kut kojeg zatvaraju geografski meridijan i magnetska igla koja se može slobodno vrtjeti u vodoravnoj ravnini naziva se magnetskom deklinacijom, a u navigaciji varijacijom. Varijacija je istocna ili pozitivna kada se sjeverni pol magnetske igle otkloni istocno od geografskog meridijana Kut kojeg zatvaraju vodoravna ravnina i magnetska igla koja se može slobodno vrtjeti u okomitoj ravnini naziva se magnetskom inklinacijom ( na magnetskom polu je 90º a na magnetskom ekvatoru je 90º ). 192
193 Magnetski tok, Magnetska indukcija 193
194 Magnetski tok F Skup silnica (linija) magnetskog polja kroz neku plohu naziva se magnetskim tokom F. Magnetski tok je skalarna velicina. Jedinica magnetskog toka je Weber [ Wb = Vs]. 194
195 Magnetska indukcija B Iznimno važna fizikalna velicina koja karakterizira magnetsko polje je gustoca magnetskog toka (mag. indukcija) B= F /S predstavlja omjer magnetskog toka F i površine presjeka S kroz koji taj tok prolazi. Gustoca magnetskog toka je vektorska velicina. Jedinica gustoce magnetskog toka je Tesla [ Wb /m 2 ]. 195
196 Homogeno i nehomogeno magnetsko polje r f B S cosj f df B ds cosj = = = S S r 196
197 Elektromagnetizam 197
198 Elektromagnetizam Bitan iskorak u proucavanju magnetskih pojava ostvario je Oersted otkricem da magnetska igla mijenja položaj kada je u blizini vodica kojim protjece elektricna struja godine Ampere je dokazao da izmedu dva paralelna vodica kojima protjecu elektricne struje postoje mehanicke sile. 198

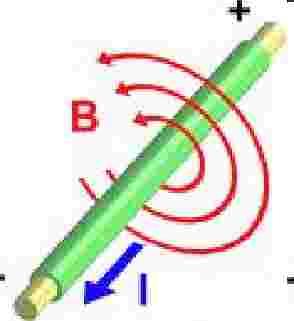

199 Magnetska uzbuda ili jakost magnetskog polja H U prostor oko vodica kroz koji prolazi struja djeluje magnetska uzbuda H - jakost magnetskog polja (koja se mjeri u A/m) i opada proporcijonalno kvadratu udaljenosti od vodica. Magnetska uzbuda H izaziva stvaranja magnetskog toka F ( veci tok F što je veci H i što je bolja provodnost mag. silnica u mediju ) Magnetski tok F, pa prema tome i magnetska indukcija B (gustoca silnica) ovisi o magnetskoj vodljivosti materijala oko vodica tkz. magnetskoj permeabilnosti. 199
200 Pravilo desne ruke za vodic Ako se palac desne ruke postavi u smjer protjecanja elektricne struje, savijeni ostali prsti desne ruke pokazuju smjer polja. Smjer vektora B (H jakost magnetskog polja) u nekoj tocki odreden je tangentom u toj tocki na silnicu magnetskog polja koja prolazi tom tockom. 200
201 Magnetsko polje zavoja 201
202 Magnetsko polje svitka Svitak kojim protjece elektricna struja ponaša jednako kao permanentni magnet (elektromagnet). 202
203 Pravilo desne ruke za svitak (zavojnicu) Ako se savinuti prsti desne ruke postavi u smjer protjecanja elektricne struje kroz svitak, palac pokazuje smjer odakle silnice izlaze smjer polja. B (magnetska indukcija) je najveca unutar svitka (najgušce silnice) 203

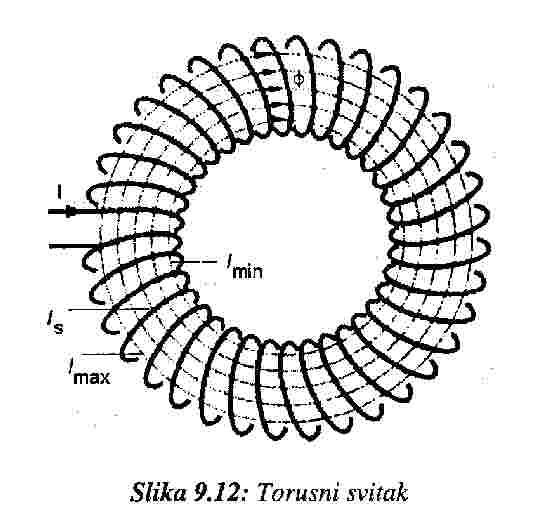

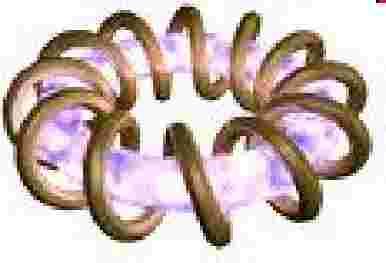

204 TORUSNI SVITAK 204
205 ZAKON PROTJECANJA Magnetski napon zatvorene konture ( Hdl) (cijele silnice ) jednak je magnetskom protjecanju T =IN (magnetomotorna sila): n l = = i = Θ i= 1 H d I N I Θ = [ ] I N Az - magnetsko protjecanje ili magnetomotorna sila 205
206 Jakost magnetskog polja i indukcija u torusu Magnetska uzbuda ili jakost magnetskog polja (H) i magnetska indukcija (B) su povezane relacijama: H = I l N [ Wb] [ ] B = m H T magnetska permeabilnost m= m m 0 r 7 H m0 = 4 p 10 m 206
207 Ohmov zakon za magnetski krug f I N = B S = m H S = = l m S m= m m 0 r Θ R m R m l A 1 = = m S Vs H - magnetski otpor 207
208 Torusni svitak analogija sa elektricnim krugom Magnetski napon Magnetomotorna sila T stvara magnetsku uzbudu H koja generira tok F i indukciju B= µ H= F /s, cija velicina ovisi o permeabilnosti medija µ. 208
209 ELEKTROMAGNETSKA INDUKCIJA 209

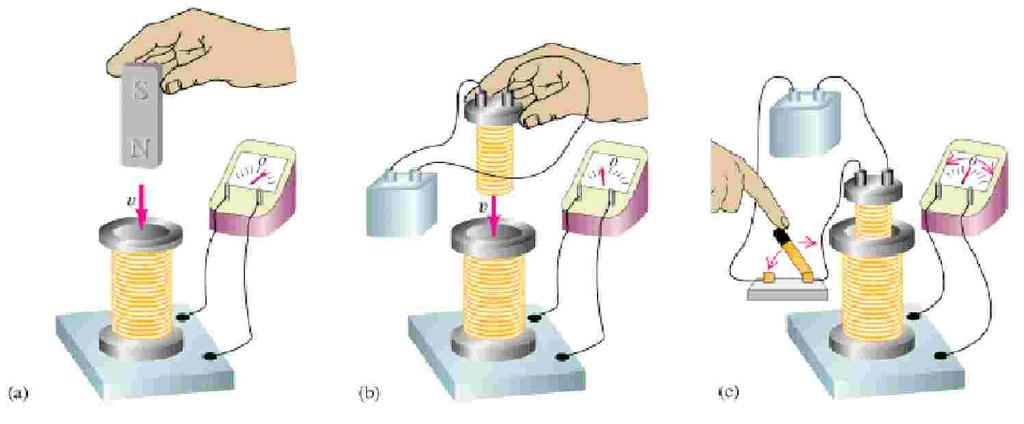

210 Elektromagnetska indukcija Ukoliko imamo dva svitka tada: -prilikom ukljucivanja ili iskljucivanja toka istosmjerne elektricne struje u jednom svitku dolazi do pojave napona (induciranja elektromotornog napona) u drugom zatvorenom svitku koji se nalazi u blizini prvog svitka; -se pri promjeni položaja jednog svitka u odnosu na položaj drugoga svitka, kojim protjece istosmjerna elektricna struja, takoder inducira elektromotorni napon u prvom svitku. 210
211 Elektromagnetska indukcija 211
212 Elektromagnetska indukcija Iznos induciranog napona razmjeran brzini promjene magnetskog toka i broju zavoja svitka. e = df N dt Znacenje minusa objašnjava se Lencovim zakonom: smjer induciranog napona uvijek je takav da se od tog napona stvorena struja svojim magnetskim ucinkom protivi promjeni magnetskog toka uslijed kojeg je došlo do induciranog napona. 212
213 NAPON POMICANJA NAPON ROTACIJE 213
214 Napon pomicanja Vodic se giba po vodljivom okviru brzinom okomito u odnosu na magnetsko polje gustoce B. Naponom pomicanja dat je izrazom: Φ ( t ) 1 = B S abcd Φ + = ( t dt ) B ( 2 Sabcd l ds ) dφ = Φ Φ 1 2 dφ e = = B l v dt 214
215 Smjer induciranog napona Pravilo desne ruke: Ako se desna ruka postavi tako da silnice magnetskog polja upadaju na dlan ispružene desne šake i ako ispruženi palac pokazuje smjer gibanja vodica, onda prsti pokazuju smjer induciranog napona. 215
216 Napon rotacije Do induciranog napona može se doci i na nacin da svitak rotira u homogenom magnetskom polju indukcije B. Takav napon naziva se naponom rotacije, a u biti to je nacelo rada generatora izmjenicne struje. a = w t df ( t) e( t) = N = dt d N ( B S cos wt) dt e( t) = N B S w sin wt 216
217 Graficki prikaz magnetskog toka i induciranog izmjenicnog napona T period izmjenicnog napona [s] f=1/t frekvencija (broj titraja u s [Hz] 217
218 SAMOINDUKCIJA MEÐUINDUKCIJA 218

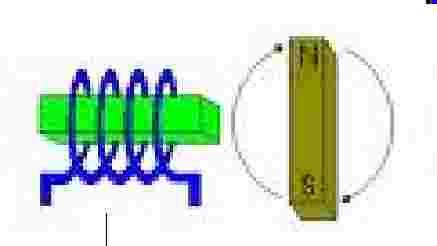

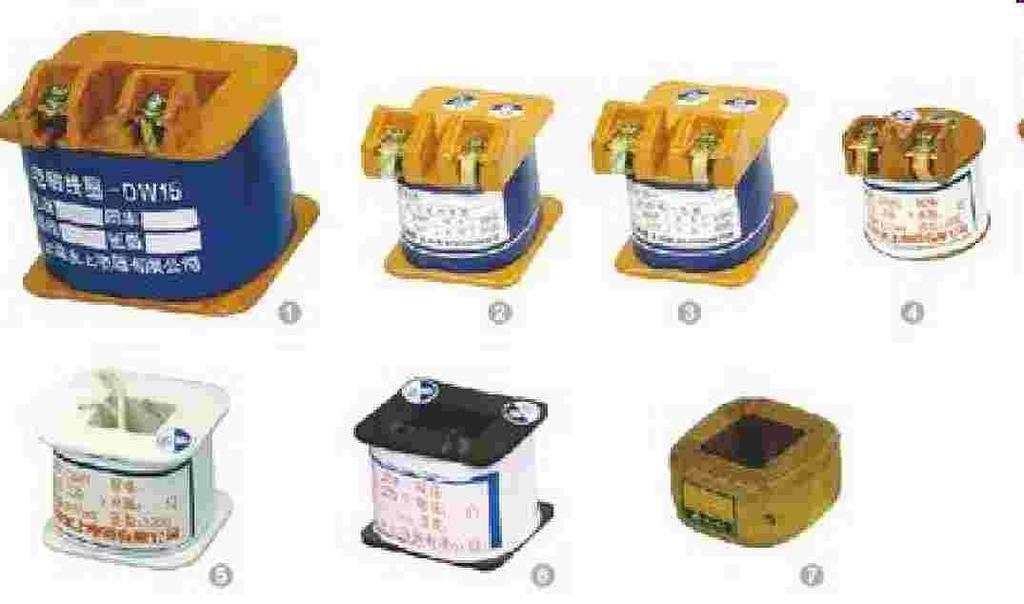

219 Svitak sa magnetskom jezgrom posjeduje induktivitet L 2 2 N N m S = = R l m [ H ] 219
220 Samoindukcija Pojava da se u istoj zavojnici (svitku) kojom protjece izmjenicna elektricna struja inducira napon e(t), kao posljedica promjenjivog magnetskog toka F (t), naziva se samoindukcija, a tako inducirani napon naziva se naponom samoindukcije. e( t) = L di( t) dt 220
221 Meduindukcija Pojava stvaranja napona u donjem svitku kao poslijedica promjenjivog magnetski toka u gornjem svitku koji obuhvaca i zavoje donjeg svitka naziva se meduindukcija. df ( t) N1 di1 ( t) e2 ( t) = N2 = N2 dt R dt ( t) M 1,2-1 (meduinduktivitet). Ukazuje na emagnetsku 2 ( t) = M povezanost 1,2 dt prvog i drugog svitka. di m M = L L - POSEBNI 1,2 PROGRAM
konst. Električni otpor
Sveučilište J. J. Strossmayera u sijeku Elektrotehnički fakultet sijek Stručni studij Električni otpor hmov zakon Pri protjecanju struje kroz vodič pojavljuje se otpor. Georg Simon hm je ustanovio ovisnost
Διαβάστε περισσότεραElektrodinamika ( ) ELEKTRODINAMIKA Q t l R = ρ R R R R = W = U I t P = U I
Elektrodinamika ELEKTRODINAMIKA Jakost električnog struje I definiramo kao količinu naboja Q koja u vremenu t prođe kroz presjek vodiča: Q I = t Gustoća struje J je omjer jakosti struje I i površine presjeka
Διαβάστε περισσότεραELEKTRIČNA STRUJA KROZ TEKUĆINE. Elektrolitička disocijacija. čista destilirana voda izolator, uz npr. NaCl bolja vodljivost
ELEKTRIČNA STRUJA KROZ TEKUĆINE Elektrolitička disocijacija čista destilirana voda izolator, uz npr. NaCl bolja vodljivost otopine kiselina, lužina ili soli = elektroliti pozitivni i negativni ioni povećavaju
Διαβάστε περισσότεραPopis oznaka. Elektrotehnički fakultet Osijek Stručni studij. Osnove elektrotehnike I. A el A meh. a a 1 a 2 a v a v. a v. B 1n. B 1t. B 2t.
Popis oznaka A el A meh A a a 1 a 2 a a a x a y - rad u električnom dijelu sustaa [Ws] - mehanički rad; rad u mehaničkom dijelu sustaa [Nm], [J], [Ws] - mehanički rad [Nm], [J], [Ws] - polumjer kugle;
Διαβάστε περισσότεραElektrodinamika
Elektrodinamika.. Gibanje električnog naboja u električnom polju.2. Električna struja.3. Električni otpor.4. Magnetska sila.5. Magnetsko polje električne struje.6. Magnetski tok.7. Elektromagnetska indukcija
Διαβάστε περισσότεραELEK 3. ISTOSMJERNA ELEKTRIČNA STRUJA I STRUJNI KRUGOVI ELEKTROTEHNIKA. Doc. dr. sc. Vitomir Komen, dipl. ing. el. 1/77. Komen
ELEKTOTEHNIKA 3. ISTOSMJENA ELEKTIČNA STUJA I STUJNI KUGOVI Doc. dr. sc. Vitomir Komen, dipl. ing. el. /77 SADŽAJ: 3. Nastajanje električne struje 3. Električni strujni krug istosmjerne struje 3.3 Električni
Διαβάστε περισσότεραELEKTRODINAMIKA ELEMENTI STRUJNOG KRUGA IZVOR ELEKTRIČNE ENERGIJE
ELEKTRODINAMIKA ELEKTRIČNA STRUJA I PRIPADNE POJAVE ELEMENTI STRUJNOG KRUGA Strujni krug je sastavljen od: izvora u kojemu se neki oblik energije pretvara u električnu energiju, spojnih vodiča i trošila
Διαβάστε περισσότερα1. Rad sila u el. polju i potencijalna energija 2. Električni potencijal 3. Vodič u električnom polju 4. Raspodjela naboja u vodljivom tijelu 5.
ELEKTROSTTIK II 1. Rad sila u el. polju i potencijalna energija 2. Električni potencijal 3. Vodič u električnom polju 4. Raspodjela naboja u vodljivom tijelu 5. Dielektrik u električnom polju 6. Električki
Διαβάστε περισσότεραOtpornost R u kolu naizmjenične struje
Otpornost R u kolu naizmjenične struje Pretpostavimo da je otpornik R priključen na prostoperiodični napon: Po Omovom zakonu pad napona na otporniku je: ( ) = ( ω ) u t sin m t R ( ) = ( ) u t R i t Struja
Διαβάστε περισσότεραEliminacijski zadatak iz Matematike 1 za kemičare
Za mnoge reakcije vrijedi Arrheniusova jednadžba, koja opisuje vezu koeficijenta brzine reakcije i temperature: K = Ae Ea/(RT ). - T termodinamička temperatura (u K), - R = 8, 3145 J K 1 mol 1 opća plinska
Διαβάστε περισσότερα- pravac n je zadan s točkom T(2,0) i koeficijentom smjera k=2. (30 bodova)
MEHANIKA 1 1. KOLOKVIJ 04/2008. grupa I 1. Zadane su dvije sile F i. Sila F = 4i + 6j [ N]. Sila je zadana s veličinom = i leži na pravcu koji s koordinatnom osi x zatvara kut od 30 (sve komponente sile
Διαβάστε περισσότεραMagnetsko polje ravnog vodiča, strujne petlje i zavojnice
Magnetske i elektromagnetske pojave_intro Svojstva magneta, Zemljin magnetizam, Oerstedov pokus, magnetsko polje ravnog vodiča, strujne petlje i zavojnice, magnetska sila na vodič, Lorentzova sila, gibanje
Διαβάστε περισσότεραElektricitet i magnetizam. 2. Magnetizam
2. Magnetizam Od Oersteda do Einsteina Zimi 1819/1820 Oersted je održao predavanja iz kolegija Elektricitet, galvanizam i magnetizam U to vrijeme izgledalo je kao da elektricitet i magnetizam nemaju ništa
Διαβάστε περισσότερα1. As (Amper sekunda) upotrebljava se kao mjerna jedinica za. A) jakost električne struje B) influenciju C) elektromotornu silu D) kapacitet E) naboj
ELEKTROTEHNIKA TZ Prezime i ime GRUPA Matični br. Napomena: U tablicu upisivati slovo pod kojim smatrate da je točan odgovor. Upisivati isključivo velika štampana slova. Točan odgovor donosi jedan bod.
Διαβάστε περισσότεραOsnove elektrotehnike I popravni parcijalni ispit VARIJANTA A
Osnove elektrotehnike I popravni parcijalni ispit 1..014. VARIJANTA A Prezime i ime: Broj indeksa: Profesorov prvi postulat: Što se ne može pročitati, ne može se ni ocijeniti. A C 1.1. Tri naelektrisanja
Διαβάστε περισσότεραELEKTRIČNO I MAGNETNO POLJE
ELEKTRIČNO I MAGNETNO POLJE Elektroni u mirovanju elektrostatika elektrostatska polja/sile dielektričnost ε 0 Elektroni u gibanju elektrodinamika magnetska polja/sile permeabilnost µ 0 Elektromagnetski
Διαβάστε περισσότεραPriprema za državnu maturu
Priprema za državnu maturu E L E K T R I Č N A S T R U J A 1. Poprečnim presjekom vodiča za 0,1 s proteče 3,125 10¹⁴ elektrona. Kolika je jakost struje koja teče vodičem? A. 0,5 ma B. 5 ma C. 0,5 A D.
Διαβάστε περισσότεραI.13. Koliki je napon između neke tačke A čiji je potencijal 5 V i referentne tačke u odnosu na koju se taj potencijal računa?
TET I.1. Šta je Kulonova sila? elektrostatička sila magnetna sila c) gravitaciona sila I.. Šta je elektrostatička sila? sila kojom međusobno eluju naelektrisanja u mirovanju sila kojom eluju naelektrisanja
Διαβάστε περισσότερα( , 2. kolokvij)
A MATEMATIKA (0..20., 2. kolokvij). Zadana je funkcija y = cos 3 () 2e 2. (a) Odredite dy. (b) Koliki je nagib grafa te funkcije za = 0. (a) zadanu implicitno s 3 + 2 y = sin y, (b) zadanu parametarski
Διαβάστε περισσότεραSADRŽAJ. 1. Električni naboj 2. Coulombov zakon 3. Električno polje 4. Gaussov zakon 5. Potencijal elektrostatičkog polja
ELEKTROSTATIKA 1 SADRŽAJ 1. Električni naboj 2. Coulombov zakon 3. Električno polje 4. Gaussov zakon 5. Potencijal elektrostatičkog polja 1. Električki naboj Eksperiment Stakleni štap i svilena krpa nakon
Διαβάστε περισσότεραkondenzatori električna struja i otpor Istosmjerni strujni krugovi
kondenzatori električna struja i otpor Istosmjerni strujni krugovi - Dva vodiča, nose jednaki naboj suprotnog predznaka - kondenzator - Vodiče nazivamo ploče kondenzatora - Između ploča kondenzatora postoji
Διαβάστε περισσότεραAlarmni sustavi 07/08 predavanja 12. i 13. Detekcija metala, izvori napajanja u sustavima TZ
Alarmni sustavi 07/08 predavanja 12. i 13. Detekcija metala, izvori napajanja u sustavima TZ pred.mr.sc Ivica Kuric Detekcija metala instrument koji detektira promjene u magnetskom polju generirane prisutnošću
Διαβάστε περισσότερα3.1 Granična vrednost funkcije u tački
3 Granična vrednost i neprekidnost funkcija 2 3 Granična vrednost i neprekidnost funkcija 3. Granična vrednost funkcije u tački Neka je funkcija f(x) definisana u tačkama x za koje je 0 < x x 0 < r, ili
Διαβάστε περισσότεραMatematika 1 - vježbe. 11. prosinca 2015.
Matematika - vježbe. prosinca 5. Stupnjevi i radijani Ako je kut φ jednak i rad, tada je veza između i 6 = Zadatak.. Izrazite u stupnjevima: a) 5 b) 7 9 c). d) 7. a) 5 9 b) 7 6 6 = = 5 c). 6 8.5 d) 7.
Διαβάστε περισσότεραOperacije s matricama
Linearna algebra I Operacije s matricama Korolar 3.1.5. Množenje matrica u vektorskom prostoru M n (F) ima sljedeća svojstva: (1) A(B + C) = AB + AC, A, B, C M n (F); (2) (A + B)C = AC + BC, A, B, C M
Διαβάστε περισσότεραAmpèreova i Lorentzova sila zadatci za vježbu
Ampèreova i Lorentzova sila zadatci za vježbu Sila na vodič kojim prolazi električna struja 1. Kroz horizontalno položen štap duljine 0,2 m prolazi električna struja jakosti 15 A. Štap se nalazi u horizontalnom
Διαβάστε περισσότεραUVOD U VJEŽBE IZ PODRUČJA ELEKTRIČNIH STRUJNIH KRUGOVA
1 Mr. sc. Draga Kpan-Lisica, viši pred. UVOD U VJEŽBE IZ PODRUČJA ELEKTRIČNIH STRUJNIH KRUGOVA Pojmovi i definicije: Električna struja, električni potencijal i električni napon; Električni strujni krug;
Διαβάστε περισσότεραPARNA POSTROJENJA ZA KOMBINIRANU PROIZVODNJU ELEKTRIČNE I TOPLINSKE ENERGIJE (ENERGANE)
(Enegane) List: PARNA POSTROJENJA ZA KOMBINIRANU PROIZVODNJU ELEKTRIČNE I TOPLINSKE ENERGIJE (ENERGANE) Na mjestima gdje se istovremeno troši električna i toplinska energija, ekonomičan način opskrbe energijom
Διαβάστε περισσότεραSEMINAR IZ KOLEGIJA ANALITIČKA KEMIJA I. Studij Primijenjena kemija
SEMINAR IZ OLEGIJA ANALITIČA EMIJA I Studij Primijenjena kemija 1. 0,1 mola NaOH je dodano 1 litri čiste vode. Izračunajte ph tako nastale otopine. NaOH 0,1 M NaOH Na OH Jak elektrolit!!! Disoira potpuno!!!
Διαβάστε περισσότεραZadatak 161 (Igor, gimnazija) Koliki je promjer manganinske žice duge 31.4 m, kroz koju teče struja 0.8 A, ako je napon
Zadatak 6 (gor, gimnazija) Koliki je promjer manganinske žice duge. m, kroz koju teče struja 0.8, ako je napon između krajeva 80 V? (električna otpornost manganina ρ = 0. 0-6 Ω m) ješenje 6 l =. m, = 0.8,
Διαβάστε περισσότεραVježba 081. ako zavojnicom teče struja jakosti 5 A? A. Rezultat: m
Zadatak 8 (Marija, medicinska škola) Kolika je jakost magnetskog polja u unutrašnjosti zavojnice od 5 zavoja, dugačke 5 cm, ako zavojnicom teče struja jakosti A? ješenje 8 N = 5, l = 5 cm =.5 m, = A, H
Διαβάστε περισσότεραŠto je to struja (općenito)? = tok čestica kroz neku plohu u jedinici vremena -molekule tekućine struja tekućine (vode) -molekule plina struja plina
Električna struja Što je to struja (općenito)? = tok čestica kroz neku plohu u jedinici vremena -molekule tekućine struja tekućine (vode) -molekule plina struja plina (zraka, vjetar) -nabijene čestice
Διαβάστε περισσότεραFAKULTET PROMETNIH ZNANOSTI
SVUČILIŠT U ZAGU FAKULTT POMTNIH ZNANOSTI predmet: Nastavnik: Prof. dr. sc. Zvonko Kavran zvonko.kavran@fpz.hr * Autorizirana predavanja 2016. 1 Pojačala - Pojačavaju ulazni signal - Zahtjev linearnost
Διαβάστε περισσότεραOSNOVE ELEKTROTEHNIKE 1 POJMOVI DEFINICIJE ZADACI. Prvo obrazovno razdoblje 2014./2015. školske godine Zdravko Borić, prof.
OSNOVE ELEKTOTEHNIKE 1 POJMOVI DEFINICIJE ZADACI Prvo obrazovno razdoblje 014./015. školske godine Zdravko Borić, prof. Zadatak za početak! Prema konvenciji, protonu se pripisuje pozitivni naboj, a elektronu
Διαβάστε περισσότεραGauss, Stokes, Maxwell. Vektorski identiteti ( ),
Vektorski identiteti ( ), Gauss, Stokes, Maxwell Saša Ilijić 21. listopada 2009. Saša Ilijić, predavanja FER/F2: Vektorski identiteti, nabla, Gauss, Stokes, Maxwell... (21. listopada 2009.) Skalarni i
Διαβάστε περισσότεραM086 LA 1 M106 GRP. Tema: Baza vektorskog prostora. Koordinatni sustav. Norma. CSB nejednakost
M086 LA 1 M106 GRP Tema: CSB nejednakost. 19. 10. 2017. predavač: Rudolf Scitovski, Darija Marković asistent: Darija Brajković, Katarina Vincetić P 1 www.fizika.unios.hr/grpua/ 1 Baza vektorskog prostora.
Διαβάστε περισσότεραMaterija u magnetskom polju
Sveučilište J. J. Strossmayera u sijeku Elektrotehnički fakultet sijek Stručni studij Materija u magnetskom polju Vrste magnetskih materijala snove elektrotehnike I Elektroni pri svojoj vrtnji oko jezgre
Διαβάστε περισσότερα18. listopada listopada / 13
18. listopada 2016. 18. listopada 2016. 1 / 13 Neprekidne funkcije Važnu klasu funkcija tvore neprekidne funkcije. To su funkcije f kod kojih mala promjena u nezavisnoj varijabli x uzrokuje malu promjenu
Διαβάστε περισσότεραPodsjetnik za državnu maturu iz fizike značenje formula
Podsjetnik za državnu maturu iz fizike značenje formula ukratko je objašnjeno značenje svih slova u formulama koje se dobiju uz ispit [u uglatim zagradama su SI mjerne jedinice] Kinetika v = brzina ( =
Διαβάστε περισσότεραUNIVERZITET U NIŠU ELEKTRONSKI FAKULTET SIGNALI I SISTEMI. Zbirka zadataka
UNIVERZITET U NIŠU ELEKTRONSKI FAKULTET Goran Stančić SIGNALI I SISTEMI Zbirka zadataka NIŠ, 014. Sadržaj 1 Konvolucija Literatura 11 Indeks pojmova 11 3 4 Sadržaj 1 Konvolucija Zadatak 1. Odrediti konvoluciju
Διαβάστε περισσότεραELEKTROTEHNIČKI ODJEL
MATEMATIKA. Neka je S skup svih živućih državljana Republike Hrvatske..04., a f preslikavanje koje svakom elementu skupa S pridružuje njegov horoskopski znak (bez podznaka). a) Pokažite da je f funkcija,
Διαβάστε περισσότεραRad, snaga, energija. Tehnička fizika 1 03/11/2017 Tehnološki fakultet
Rad, snaga, energija Tehnička fizika 1 03/11/2017 Tehnološki fakultet Rad i energija Da bi rad bio izvršen neophodno je postojanje sile. Sila vrši rad: Pri pomjeranju tijela sa jednog mjesta na drugo Pri
Διαβάστε περισσότεραTok električnog polja. Gaussov zakon. Tok vektora A kroz danu površinu S definiramo izrazom:
Definicija (općenito): Tok električnog polja. Gaussov zakon Tok vektora A kroz danu površinu definiramo izrazom: Φ A d A d cosϕ A n komponenta vektora A okomita na element površine d d ϕ < 90 Φ > 0 A n
Διαβάστε περισσότεραSlika 1. Električna influencija
Elektrostatika_intro Naboj, elektriziranje trenjem, dodirom i influencijom za vodiče i izolatore, Coulombov zakon, električno polje, potencijal i napon, kapacitet, spajanje kondenzatora, gibanje naboja
Διαβάστε περισσότεραMaterijali u el. polju. Dielektrici
Materijali u el. polju. Dielektrici do sada električna polja u vakuumu i ponašanje vodiča u el. polju. Izolatori u električnom polju? Izolator naboj se ne može slobodno gibati nema utjecaja na E?? POGREŠNO!
Διαβάστε περισσότεραElektricitet i magnetizam. 1. Elektricitet
1. Elektricitet Podsjetnik Dodatna literatura:, E.M.Purcel. Udžbenik fizike Sveučilišta u Berkeleyu. Najelementarnije: Fizika 2. V. Paar i V. Šips. Školska knjiga. 2 Povijest elektriciteta Tales iz Mileta
Διαβάστε περισσότεραELEKTROSTATIKA. Električni naboji. Električna sila, električno polje. Električni potencijal. Električna potencijalna energija
ELEKTROSTATIKA Električni naboji Električna sila, električno polje Električni potencijal Električna potencijalna energija Pokusi pokazuju da postoje dvije vrste električnih naboja: pozitivni i negativni
Διαβάστε περισσότερα1.4 Tangenta i normala
28 1 DERIVACIJA 1.4 Tangenta i normala Ako funkcija f ima derivaciju u točki x 0, onda jednadžbe tangente i normale na graf funkcije f u točki (x 0 y 0 ) = (x 0 f(x 0 )) glase: t......... y y 0 = f (x
Διαβάστε περισσότεραInformacije o predmetu
Informacije o predmetu Literatura: Marinović Opća elektrotehnika i elektronika, Marinović Opća elektrotehnika i elektronika, Marinović udarska elektrotehnika (str. 45-458, Protueksplozijska zaštita) Zorić,
Διαβάστε περισσότεραOsnovni primer. (Z, +,,, 0, 1) je komutativan prsten sa jedinicom: množenje je distributivno prema sabiranju
RAČUN OSTATAKA 1 1 Prsten celih brojeva Z := N + {} N + = {, 3, 2, 1,, 1, 2, 3,...} Osnovni primer. (Z, +,,,, 1) je komutativan prsten sa jedinicom: sabiranje (S1) asocijativnost x + (y + z) = (x + y)
Διαβάστε περισσότεραZADATCI S NATJECANJA
ZADATCI S NATJECANJA MAGNETIZAM 41. Na masenom spektrometru proučavamo radioaktivni materijal za kojeg znamo da se sastoji od mješavine 9U 35 9U. Atome materijala ioniziramo tako da im je naboj Q +e, ubrzavamo
Διαβάστε περισσότεραπ π ELEKTROTEHNIČKI ODJEL i) f (x) = x 3 x 2 x + 1, a = 1, b = 1;
1. Provjerite da funkcija f definirana na segmentu [a, b] zadovoljava uvjete Rolleova poučka, pa odredite barem jedan c a, b takav da je f '(c) = 0 ako je: a) f () = 1, a = 1, b = 1; b) f () = 4, a =,
Διαβάστε περισσότεραBIPOLARNI TRANZISTOR Auditorne vježbe
BPOLARN TRANZSTOR Auditorne vježbe Struje normalno polariziranog bipolarnog pnp tranzistora: p n p p - p n B0 struja emitera + n B + - + - U B B U B struja kolektora p + B0 struja baze B n + R - B0 gdje
Διαβάστε περισσότεραDISKRETNA MATEMATIKA - PREDAVANJE 7 - Jovanka Pantović
DISKRETNA MATEMATIKA - PREDAVANJE 7 - Jovanka Pantović Novi Sad April 17, 2018 1 / 22 Teorija grafova April 17, 2018 2 / 22 Definicija Graf je ure dena trojka G = (V, G, ψ), gde je (i) V konačan skup čvorova,
Διαβάστε περισσότεραS t r a n a 1. 1.Povezati jonsku jačinu rastvora: a) MgCl 2 b) Al 2 (SO 4 ) 3 sa njihovim molalitetima, m. za so tipa: M p X q. pa je jonska jačina:
S t r a n a 1 1.Povezati jonsku jačinu rastvora: a MgCl b Al (SO 4 3 sa njihovim molalitetima, m za so tipa: M p X q pa je jonska jačina:. Izračunati mase; akno 3 bba(no 3 koje bi trebalo dodati, 0,110
Διαβάστε περισσότεραELEKTROMAGNETSKE POJAVE
ELEKTROMAGETSKE POJAVE ELEKTROMAGETSKA IDUKCIJA IDUKCIJA SJEČEJEM MAGETSKIH SILICA Pojava da se u vodiču pobuđuje ii inducia eektomotona sia ako ga siječemo magnetskim sinicama, zove se eektomagnetska
Διαβάστε περισσότεραmr. sc. Boris Ožanić, dipl. ing. SIGURNOST U PRIMJENI ELEKTRIČNE ENERGIJE Veleučilište u Karlovcu
mr. sc. Boris Ožanić, dipl. ing. SIGURNOST U PRIMJENI ELEKTRIČNE ENERGIJE Veleučilište u Karlovcu Copyright Veleučilište u Karlovcu 016. ISBN: 978-953-7343-90-3 Izdavač: Veleučilište u Karlovcu Za izdavača:
Διαβάστε περισσότεραVeleučilište u Rijeci Stručni studij sigurnosti na radu Akad. god. 2011/2012. Matematika. Monotonost i ekstremi. Katica Jurasić. Rijeka, 2011.
Veleučilište u Rijeci Stručni studij sigurnosti na radu Akad. god. 2011/2012. Matematika Monotonost i ekstremi Katica Jurasić Rijeka, 2011. Ishodi učenja - predavanja Na kraju ovog predavanja moći ćete:,
Διαβάστε περισσότεραIspitivaƬe funkcija: 1. Oblast definisanosti funkcije (ili domen funkcije) D f
IspitivaƬe funkcija: 1. Oblast definisanosti funkcije (ili domen funkcije) D f IspitivaƬe funkcija: 1. Oblast definisanosti funkcije (ili domen funkcije) D f 2. Nule i znak funkcije; presek sa y-osom IspitivaƬe
Διαβάστε περισσότεραE L E K T R I C I T E T
Coulombov zakon E L E K T R I C I T E T 1. Dva sitna tijela jednakih naboja međusobno su udaljena 0,3 m i privlače se silom 50 μn. Koliko iznosi svaki naboj? Q = 2,2 10 ⁸ C 2. Odredi kolikom će silom međusobno
Διαβάστε περισσότεραGravitacija. Gravitacija. Newtonov zakon gravitacije. Odredivanje gravitacijske konstante. Keplerovi zakoni. Gravitacijsko polje. Troma i teška masa
Claudius Ptolemeus (100-170) - geocentrični sustav Nikola Kopernik (1473-1543) - heliocentrični sustav Tycho Brahe (1546-1601) precizno bilježio putanje nebeskih tijela 1600. Johannes Kepler (1571-1630)
Διαβάστε περισσότεραOSNOVI ELEKTRONIKE. Vežbe (2 časa nedeljno): mr Goran Savić
OSNOVI ELEKTRONIKE Vežbe (2 časa nedeljno): mr Goran Savić savic@el.etf.rs http://tnt.etf.rs/~si1oe Termin za konsultacije: četvrtak u 12h, kabinet 102 Referentni smerovi i polariteti 1. Odrediti vrednosti
Διαβάστε περισσότερα2 tg x ctg x 1 = =, cos 2x Zbog četvrtog kvadranta rješenje je: 2 ctg x
Zadatak (Darjan, medicinska škola) Izračunaj vrijednosti trigonometrijskih funkcija broja ako je 6 sin =,,. 6 Rješenje Ponovimo trigonometrijske funkcije dvostrukog kuta! Za argument vrijede sljedeće formule:
Διαβάστε περισσότεραSEKUNDARNE VEZE međumolekulske veze
PRIMARNE VEZE hemijske veze među atomima SEKUNDARNE VEZE međumolekulske veze - Slabije od primarnih - Elektrostatičkog karaktera - Imaju veliki uticaj na svojstva supstanci: - agregatno stanje - temperatura
Διαβάστε περισσότερα, Zagreb. Prvi kolokvij iz Analognih sklopova i Elektroničkih sklopova
Grupa A 29..206. agreb Prvi kolokvij Analognih sklopova i lektroničkih sklopova Kolokvij se vrednuje s ukupno 42 boda. rijednost pojedinog zadatka navedena je na kraju svakog zadatka.. a pojačalo na slici
Διαβάστε περισσότεραMagnetizam. Magnetostatika
Magnetizam Magnetostatika Povijesni pregled Kako je magnet dobio ime? grad Magnesia u Maloj Aziji - nalazište magnetita legenda: pastira Magnusa s Krete - okovana obuća i pastirski štap privučeni magnetskom
Διαβάστε περισσότεραKlizni otpornik. Ampermetar. Slika 2.1 Jednostavni strujni krug
1. LMNT STOSMJNOG STJNOG KGA Jednostavan strujni krug (Slika 1.1) sastoji se od sljedećih elemenata: 1 Trošilo Aktivni elementi naponski i strujni izvori Pasivni elementi trošilo (u istosmjernom strujnom
Διαβάστε περισσότεραELEKTROTEHNIKA ISTOSMJERNA STRUJA 2
2008/2009 Fakultet prometnih znanosti Sveučilište u Zagrebu ELEKTROTEHNIKA ISTOSMJERNA STRUJA 2 Doc.dr.sc. Sadko Mandžuka, dipl.ing. SADRŽAJ 1. Električka energija i snaga 2. Naponski i strujni izvori
Διαβάστε περισσότεραIskazna logika 3. Matematička logika u računarstvu. novembar 2012
Iskazna logika 3 Matematička logika u računarstvu Department of Mathematics and Informatics, Faculty of Science,, Serbia novembar 2012 Deduktivni sistemi 1 Definicija Deduktivni sistem (ili formalna teorija)
Διαβάστε περισσότεραDijagonalizacija operatora
Dijagonalizacija operatora Problem: Može li se odrediti baza u kojoj zadani operator ima dijagonalnu matricu? Ova problem je povezan sa sljedećim pojmovima: 1 Karakteristični polinom operatora f 2 Vlastite
Διαβάστε περισσότερα(P.I.) PRETPOSTAVKA INDUKCIJE - pretpostavimo da tvrdnja vrijedi za n = k.
1 3 Skupovi brojeva 3.1 Skup prirodnih brojeva - N N = {1, 2, 3,...} Aksiom matematičke indukcije Neka je N skup prirodnih brojeva i M podskup od N. Ako za M vrijede svojstva: 1) 1 M 2) n M (n + 1) M,
Διαβάστε περισσότεραRad, energija i snaga
Rad, energija i snaga Željan Kutleša Sandra Bodrožić Rad Rad je skalarna fizikalna veličina koja opisuje djelovanje sile F na tijelo duž pomaka x. = = cos Oznaka za rad je W, a mjerna jedinica J (džul).
Διαβάστε περισσότερα4. Koliki naboj treba dati kugli mase 1 kg da ona lebdi ispod kugle s nabojem 0,07 µc na udaljenosti 5 cm?
1 Coulombov zakon 1. Koliki je omjer gravitacijske i elektrostatske sile izmedu dva elektrona? m e = 9, 11 10 31 kg 2. Na kojoj će udaljenosti u zraku odbojna sila izmedu dvaju jednakih naboja q 1 = q
Διαβάστε περισσότεραDielektrik u elektrostatskom polju
Seučilište J. J. Strossmayera u sijeku Elektrotehnički fakultet sijek Stručni studij ielektrik u elektrostatskom polju Polarizacija dielektrika snoe elektrotehnike I Jedno od osnonih sojstaa dielektrika
Διαβάστε περισσότεραMAGNETIZAM III. Magnetizam u tvarima Magnetski krug Prijelazne pojave
MAGNETIZAM III Magnetizam u tvarima Magnetski krug Prijelazne pojave Magnetizam u tvarima Magnetizam u tvarima Magnetizacija: odziv materijala na vanjsko magnetsko polje magnetska indukcija se mijenja
Διαβάστε περισσότεραV(x,y,z) razmatrane povrsi S
1. Napisati izraz koji omogucuje izracunavanje skalarne funkcije elektricnog potencijala V(x,y,z) u elektrostaskom polju, ako nema prostornoo rasporedjenih elekricnih naboja. Laplaceova diferencijalna
Διαβάστε περισσότερα5. Koliki naboj treba dati kugli mase 1 kg da ona lebdi ispod kugle s nabojem 0,07 µc na udaljenosti 5 cm?
Coulombov zakon 1. Metalna kugla polumjera R = 10 cm nabijena je plošnom gustoćom naboja σ = 7, 95 nc/m 2. Kolika je razlika izmedu broja protona i broja elektrona u kugli? 2. Koliki je omjer gravitacijske
Διαβάστε περισσότεραTrigonometrija 2. Adicijske formule. Formule dvostrukog kuta Formule polovičnog kuta Pretvaranje sume(razlike u produkt i obrnuto
Trigonometrija Adicijske formule Formule dvostrukog kuta Formule polovičnog kuta Pretvaranje sume(razlike u produkt i obrnuto Razumijevanje postupka izrade složenijeg matematičkog problema iz osnova trigonometrije
Διαβάστε περισσότεραĈetverokut - DOMAĆA ZADAĆA. Nakon odgledanih videa trebali biste biti u stanju samostalno riješiti sljedeće zadatke.
Ĉetverokut - DOMAĆA ZADAĆA Nakon odgledanih videa trebali biste biti u stanju samostalno riješiti sljedeće zadatke. 1. Duljine dijagonala paralelograma jednake su 6,4 cm i 11 cm, a duljina jedne njegove
Διαβάστε περισσότερα5. predavanje. Vladimir Dananić. 27. ožujka Vladimir Dananić () 5. predavanje 27. ožujka / 16
5. predavanje Vladimir Dananić 27. ožujka 2012. Vladimir Dananić () 5. predavanje 27. ožujka 2012. 1 / 16 Sadržaj 1 Magnetske pojave O magnetizmu Gaussov zakon za magnetsko polje Nabijena čestica u magnetskom
Διαβάστε περισσότεραElektrične struje. Električne struje. Električne struje. Električne struje
Električna struja (AP47-5) Elektromotorna sila (AP5-53) Omov zakon za deo provodnika i otpor provodnika (AP53-6) Omov zakon za prosto električno kolo (AP6-63) Kirhofova pravila (AP63-66) Vezivanje otpornika
Διαβάστε περισσότερα5. PARCIJALNE DERIVACIJE
5. PARCIJALNE DERIVACIJE 5.1. Izračunajte parcijalne derivacije sljedećih funkcija: (a) f (x y) = x 2 + y (b) f (x y) = xy + xy 2 (c) f (x y) = x 2 y + y 3 x x + y 2 (d) f (x y) = x cos x cos y (e) f (x
Διαβάστε περισσότεραElektrodinamika Elektrodinamika
1. 1.1. 1.1 1.. 1. 1.3. 1.3 1.4. 1.4 1.5. 1.5 1.6. 1.6 1.7. 1.7 1.8. Elektrodinamika Elektrodinamika Gibanje naboja električnog pod naboja utjecajem u električnom električnog polju polja Električna struja
Διαβάστε περισσότεραProstorni spojeni sistemi
Prostorni spojeni sistemi K. F. (poopćeni) pomaci i stupnjevi slobode tijela u prostoru: 1. pomak po pravcu (translacija): dva kuta kojima je odreden orijentirani pravac (os) i orijentirana duljina pomaka
Διαβάστε περισσότεραSnage u kolima naizmjenične struje
Snage u kolima naizmjenične struje U naizmjeničnim kolima struje i naponi su vremenski promjenljive veličine pa će i snaga koja se isporučuje potrošaču biti vremenski promjenljiva Ta snaga naziva se trenutna
Διαβάστε περισσότεραLinearna algebra 2 prvi kolokvij,
1 2 3 4 5 Σ jmbag smjer studija Linearna algebra 2 prvi kolokvij, 7. 11. 2012. 1. (10 bodova) Neka je dano preslikavanje s : R 2 R 2 R, s (x, y) = (Ax y), pri čemu je A: R 2 R 2 linearan operator oblika
Διαβάστε περισσότεραOM2 V3 Ime i prezime: Index br: I SAVIJANJE SILAMA TANKOZIDNIH ŠTAPOVA
OM V me i preime: nde br: 1.0.01. 0.0.01. SAVJANJE SLAMA TANKOZDNH ŠTAPOVA A. TANKOZDN ŠTAPOV PROZVOLJNOG OTVORENOG POPREČNOG PRESEKA Preposavka: Smičući napon je konsanan po debljini ida (duž pravca upravnog
Διαβάστε περισσότεραnvt 1) ukoliko su poznate struje dioda. Struja diode D 1 je I 1 = I I 2 = 8mA. Sada je = 1,2mA.
IOAE Dioda 8/9 I U kolu sa slike, diode D su identične Poznato je I=mA, I =ma, I S =fa na 7 o C i parametar n= a) Odrediti napon V I Kolika treba da bude struja I da bi izlazni napon V I iznosio 5mV? b)
Διαβάστε περισσότεραPismeni ispit iz matematike Riješiti sistem jednačina i diskutovati rješenja sistema u zavisnosti od parametra: ( ) + 1.
Pismeni ispit iz matematike 0 008 GRUPA A Riješiti sistem jednačina i diskutovati rješenja sistema u zavisnosti od parametra: λ + z = Ispitati funkciju i nacrtati njen grafik: + ( λ ) + z = e Izračunati
Διαβάστε περισσότεραMAGNETIZAM I. Magnetsko polje Magnetska indukcija Magnetska uzbuda Sile u magnetskom polju
MAGNETIZAM I Magnetsko polje Magnetska indukcija Magnetska uzbuda Sile u magnetskom polju Teći osnovni učinak elektične stuje stvaanje magnetskog polja u okolišu vodiča i samom vodiču koji je potjecan
Διαβάστε περισσότεραFunkcije dviju varjabli (zadaci za vježbu)
Funkcije dviju varjabli (zadaci za vježbu) Vidosava Šimić 22. prosinca 2009. Domena funkcije dvije varijable Ako je zadano pridruživanje (x, y) z = f(x, y), onda se skup D = {(x, y) ; f(x, y) R} R 2 naziva
Διαβάστε περισσότεραPROSTORNI STATIČKI ODREĐENI SUSTAVI
PROSTORNI STATIČKI ODREĐENI SUSTAVI - svi elementi ne leže u istoj ravnini q 1 Z F 1 F Y F q 5 Z 8 5 8 1 7 Y y z x 7 X 1 X - svi elementi su u jednoj ravnini a opterećenje djeluje izvan te ravnine Z Y
Διαβάστε περισσότεραPRAVA. Prava je u prostoru određena jednom svojom tačkom i vektorom paralelnim sa tom pravom ( vektor paralelnosti).
PRAVA Prava je kao i ravan osnovni geometrijski ojam i ne definiše se. Prava je u rostoru određena jednom svojom tačkom i vektorom aralelnim sa tom ravom ( vektor aralelnosti). M ( x, y, z ) 3 Posmatrajmo
Διαβάστε περισσότεραElektrični strujni krug
1. 1.1 1.2 1.3 1.4 1.5 1.6 1.7 r.t h Električni strujni krug n e Uvod u elektricitet Građa tvari Električni naboji Napon, struja i otpor Međusobna ovisnost napona, struje i otpora u strujnim krugovima
Διαβάστε περισσότεραElementi spektralne teorije matrica
Elementi spektralne teorije matrica Neka je X konačno dimenzionalan vektorski prostor nad poljem K i neka je A : X X linearni operator. Definicija. Skalar λ K i nenula vektor u X se nazivaju sopstvena
Διαβάστε περισσότερα7 Algebarske jednadžbe
7 Algebarske jednadžbe 7.1 Nultočke polinoma Skup svih polinoma nad skupom kompleksnih brojeva označavamo sa C[x]. Definicija. Nultočka polinoma f C[x] je svaki kompleksni broj α takav da je f(α) = 0.
Διαβάστε περισσότεραOpća bilanca tvari - = akumulacija u dif. vremenu u dif. volumenu promatranog sustava. masa unijeta u dif. vremenu u dif. volumen promatranog sustava
Opća bilana tvari masa unijeta u dif. vremenu u dif. volumen promatranog sustava masa iznijeta u dif. vremenu iz dif. volumena promatranog sustava - akumulaija u dif. vremenu u dif. volumenu promatranog
Διαβάστε περισσότεραMagnetske veličine Magnetski krug Djelovanje magnetskog polja Elektromagnetska indukcija Realna zavojnica Transformator
1 ELEKTROMAGNETIZ AM Magnetske veličine Magnetski krug Djelovanje magnetskog polja Elektromagnetska indukcija Realna zavojnica Transformator Elektromagnetizam Magneti su objekti oko kojih se primjećuju
Διαβάστε περισσότερα='5$9.2 STRUJNI IZVOR
. STJN KGOV MŽ.. Strujni krug... zvori Skup elektrotehničkih elemenata koji su preko električnih vodiča međusobno spojeni naziva se električna mreža ili elektrotehnički sklop. električnoj mreži, kada su
Διαβάστε περισσότεραTRIGONOMETRIJSKE FUNKCIJE I I.1.
TRIGONOMETRIJSKE FUNKCIJE I I Odredi na brojevnoj trigonometrijskoj kružnici točku Et, za koju je sin t =,cost < 0 Za koje realne brojeve a postoji realan broj takav da je sin = a? Izračunaj: sin π tg
Διαβάστε περισσότερα
