TERESTRIČKA NAVIGACIJA. Zemaljski magnetizam Brodski magnetizam Brodski magnetski kompasi Korekcije magnetskih kompasa
|
|
|
- Λυκάων Ἀδελφός Μιαούλης
- 7 χρόνια πριν
- Προβολές:
Transcript
1 TERESTRIČKA NAVIGACIJA Zemaljski magnetizam Brodski magnetizam Brodski magnetski kompasi Korekcije magnetskih kompasa
2 Magnet Osnovno svojstvo magneta je dipol (dva pola) Južni (S) i sjeverni (N) pol Polovi se nalaze na 1/12 dužine magneta Dogovorno prihvaćeno se kraj štapićastog magneta od kojeg je polje usmjereno naziva sjeverni pol magneta, a kraj prema kojem je magnetsko polje usmjereno naziva se južni pol magneta
3 Magnet Osnovna karakteristika magneta je magnetsko polje, posebno stanje prostora oko magneta Magnetsko polje sastoji se od ogromnog broja magnetskih silnica. Silnice su linije koje izlaze iz N-pola i ulaze u S-pol, ne mogu se križati, mogu biti samo paralelne Što su silnice gušće, magnetsko polje je jače
4 Magnet Suprotni polovi magneta se privlače, a istoimeni polovi se odbijaju
5 Magnetsko polje Sila koja djeluje između polova je proporcionalna umnošku jačine polova kroz kvadrat njihove udaljenosti Coulombov zakon Jačina magnetskog polja (E) predstavlja djelovanje Coulombove sile na jedinični magnetski pol
6 Magnetsko polje Magnetski permeabilitet (B) predstavlja sposobnost sredstva da propušta magnetske silnice. Dobije se umnoškom magnetskog toka i karakteristike magnetskog medija Prilikom prolaska magnetskog polja između dvije tvari različite magnetske permeabilnosti, silnice magnetskog polja se lome i mijenjaju smjer prema zakonu refrakcije magnetskih silnica
7 Vrste materijala s obzirom na magnetičnost 1. Feromagnetički materijali Materijali koji se ponašaju kao čisto željezo (željezo, kobalt..) μr >>1 2. Paramagneti Magnetičnost od 10 2 do 10 3 slabija od feromagnetske (krom, platina ) μr >1 3. Dijamagneti Ne pokazuju magnetsko djelovanje (srebro, zlato ) μr <1
8 Zemaljski magnetizam Na sjevernoj hemisferi magnetsko polje je usmjereno dolje (prema Zemlji), a na južnoj hemisferi prema gore (od Zemlje). Iz toga proizlazi da je Zemljin magnetski pol u Kanadskom Arktiku ustvari Zemljin južni magnetski pol, a Zemljin magnetski pol koji se nalazi pokraj obale Antarktike južno od Australije ustvari Zemljin sjeverni magnetski pol. Magnetsko polje je različito na različitim mjestima i mijenja se s vremenom Približni položaji južnog i sjevernog magnetskog pola Južni:73 N i 100 W Sjeverni:68 S i 144 E
9 Zemaljski magnetizam
10 Geomagnetsko polje Geomagnetsko polje mjereno na bilo kojem mjestu Zemljine površine je kombinacija nekoliko magnetskih polja, koja su izazvana različitim pojavama Zemljina provodljiva fluidna vanjska jezgra (glavno polje). Više od 90% izmjerenog magnetskog polja stvara unutrašnjost planeta u Zemaljskoj vanjskoj jezgri Magnetizirano stijenje u Zemljinoj kori Polja generirana izvan Zemlje električnim strujama koje se stvaraju u ionosferi i magnetosferi Električne struje koje se stvaraju u Zemljinoj kori Utjecajima oceanskih struja
11 Varijacija Kut između pravog i magnetskog meridijana Podatak o varijaciji nalazi se na svakoj navigacijskoj karti Na geomagnetskim kartama vrijednost varijacije prikazana je izolinijama Linija koja spaja sva mjesta na Zemlji sa istom vrijednošću varijacije zove se izogona Linija koja povezuje mjesta na Zamlji gdje je varijacija nula zove se agona

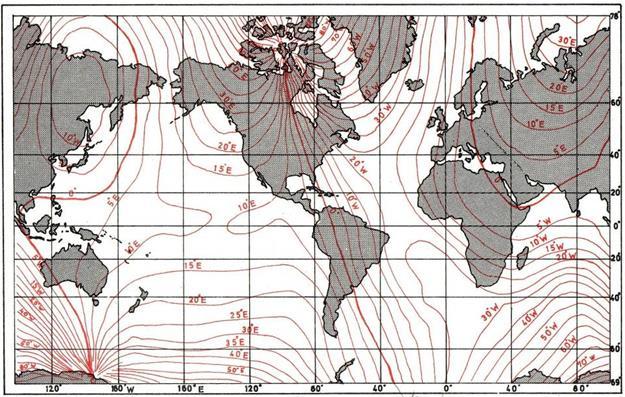

12 Izogone
13 Primjer izračuna varijacije Ako je na karti podatak o magnetskoj varijaciji: 1º50'E 2000 (4'E) To znači da je varijacija god. iznosila 1º50'E, a da je godišnja promjena 4'E (raste kada su isti predznaci, a opada kada su suprotni predznaci. Ako se traži varijacija za god, ona bi iznosila: ( ) x 4' = 24' (ukupna promjena) 1º50'E + 24'E = 2º14'E (varijacija za godinu) Ako je na karti podatak o magnetskoj varijaciji: 1º50'W 2000 (5'W) Varijacija god.: 1º50'W + (5'E x 6) = 2º20'W Ako je na karti podatak o magnetskoj varijaciji: 1º10'W 2000 (12'E) Varijacija god.: 1º10'W + (12'E x 6) = 0º02'E

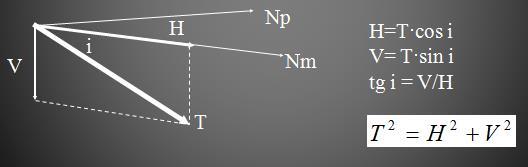

14 Totalni intenzitet Jačina magnetskog polja Zemlje u nekoj točki zove se Totalni intenzitet(t). Sastoji se od dvije komponente: horizontalne (H) i vertikalne (V) Kut između vektora T i vektora H naziva se inklinacija
15 Totalni intenzitet Pod djelovanjem horizontalne komponente magnetska igla se usmjerava u pravac magnetskog meridijana, a pod djelovanjem vertikalne komponente okomito na horizontalnu ravninu Horizontalna komponenta (H) na magnetskom ekvatoru ima najveću vrijednost, a na magnetskim polovima je nula Vertikalna komponenta (V) ima najveću vrijednost na polovima, a na magnetskom ekvatoru je nula Geomagnetske karte daju vrijednost inklinacije izolinijama koje se zovu izokline (predstavljaju magnetsku širinu) Aklina - povezuje mjesta s nultom inklinacijom

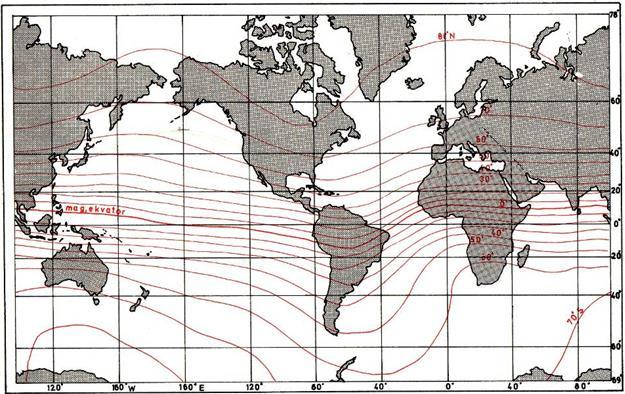

16 Izokline
17 Promjene varijacije Varijacija se s vremenom mijenja, a njezine promjene mogu biti: periodične neperiodične
18 Periodične (pravilne) varijacije STOLJETNE, kroz dugi niz godina u istom smjeru rastu do maksimuma, a zatim opadaju. Nastaju uglavnom zbog promjene položaja magnetskih polova GODIŠNJE, dio stoljetnih u toku jedne godine. Od periodičnih promjena za navigaciju je najvažnija godišnja promjena varijacije (nalazi se na kartama) DNEVNE, nisu velike i nemaju značenja za navigaciju. Uglavnom su uvjetovane dnevnom rotacijom Zemlje i rotacijom Zemlje oko Sunca (zagrijavanje hlađenje atmosfere, utjecaj sunčevih pjega,...), ljeti su veće nego zimi
19 Neperiodčne varijacije i magnetske anomalije Promjene geomagnetskih elemenata su kratkotrajne i imaju velike izmjene smjera i jačine magnetskog polja. Uzrokovane su magnetskim olujama, odnosno naglim i velikim promjenama u atmosferskom elektricitetu Pored navedenih promjena kao posebna skupina mogu se navesti magnetske anomalije. One nastaju u područjima gdje u mineralima Zemljine kore ima više feromagnetskih tvari
20 Varijacija Određivanje geomagnetskih elemenata magnetski kompasi, deklinatori i magnetski teodoliti Inklinacija određuje se preko magnetske igle koja se slobodno okreće oko horizontalne osi Horizontalna komponenta mjeri se kvarcnim magnetometrom ili magnetskim teodolitom Vertikalna komponenta mjeri se uravnoteženjem magnetskih igala na koje djeluje magnetsko polje Zemlje i sila teža
21 Devijacija Kut između magnetskog meridijana i kompasnog meridijana naziva se devijacija (δ) Uzroci devijacije djelovanje magnetskog polje broda (namagnetizirani dijelovi trupa) ili magnetskog polja nekog drugog vanjskog izvora (električni uređaji i instalacije na brodu, toplinski izvori, teret, radari, komunikacijski uređaji, itd.)
22 Brodski magnetizam Magnetska indukcija u brodskom željezu (B) ovisi o jakosti magnetskog polja Zemlje (H), permeabilnosti materijala i položaja željeza prema silnicama inducirajuće sile (α) B = μa H cosα Sve mase materijala od kojih je sagrađen brod radi lakšeg praćenja prikazuju se kao štapovi istog materijala i istog magnetskog djelovanja Totalni intenzitet magnetskog polja Zemlje (T), rastavlja se u horizontalnu (H) i vertikalnu (V) komponentu Sukladno tome i sve željezne mase na brodu se predstavljaju horizontalnim i vertikalnim štapovima istog magnetskog djelovanja
23 Brodski magnetizam Indukcija u horizontalnom željezu nastaje pod djelovanjem horizontalne komponente magnetskog polja Zemlje (H), a ovisi od njene veličine i kuta koji zatvara os štapa s magnetskim meridijanom Indukcija u vertikalnom željezu, kada brod nema nagib, nastaje pod djelovanjem vertikalne komponente magnetskog polja Zemlje (V) Horizontalna komponenta magnetskog polja Zemlje razdvaja se po koordinatnom sustavu: X(u smjeru uzdužne osi broda) Y (u smjeru poprečne osi broda)
24 Brodski magnetizam
25 Podjela brodskog magnetizma Sukladno prema podijeli materijala (brodskog željeza) Stalni Promjenjivi S obzirom na koordinatni sustav kompasa uzdužno (indukciju vrši sila X) poprečno (indukciju vrši sila Y) vertikalno (indukciju vrši sila Z)
26 Stalni brodski magnetizam Stalni brodski magnetizam nastaje u čeliku uslijed djelovanja magnetskog polja Zemlje, skoro isključivo za vrijeme gradnje broda. Ovaj magnetizam je gotovo stalan, tj. vrlo se sporo mijenja tokom vremena Za vrijeme gradnje broda elementi od čelika su podvrgnuti dugotrajnoj indukciji zemaljskog magnetizma u istom kursu magnetskom (Km) u kojem je postavljen navoz (uz već inducirani magnetizam nastao za vrijeme proizvodnje i skladištenja materijala). Nakon izgradnje trupa i porinuća broda, a za vrijeme opremanja, brod se postavlja u protukurs magnetski kako bi se bar dio stalnog brodskog magnetizma smanjio
27 Promjenjivi brodski magnetizam Promjenjivi brodski magnetizam nastaje u brodskom željezu i mijenja se kod svake izmjene kursa broda, promjenom zemljopisnih širina, promjenom područja plovidbe, itd. Kao što se utjecaj magnetskog polja Zemlje rastavlja po osima x, y, z (koordinatni sustav broda) tako će se i inducirani magnetizam u brodskom željezu (stalni i promjenjivi) rastaviti po tim istim osima. Također, utjecaj uzdužnog, poprečnog i vertikalnog brodskog željeza, odnosno magnetizma induciranog u njima, zasebno će se promatrati
28 Magnetsko polje broda Općenito, magnetsko polje broda mijenja se zbog: - promjene vanjskog magnetskog polja (mijenja se inducirajuća sila) - mehaničkih djelovanja (sudar, nasukanje, vibracije, mehanička obrada,..) - izmjene temperature - izmjene oblika i količine brodskog željeza (uključujući teret) toka vremena, itd.
29 Metode uklanjanja utjecaja brodskog 1. KOMPENZACIJA magnetskog polja postupci kojima se smanjuje ili poništava utjecaj određenog magnetskog polja broda na magnetsku ružu radi ujednačavanja smjerne sile (sila koja otklanja magnetsku iglu u pravac magnetskog meridijana) u svim kursovima 2. DEMAGNETIZACIJA postupci i metode kojima je cilj smanjenje ili poništavanje magnetskog polja broda
30 Metoda kompenzacije Metode kompenzacije osnovne su metode kojima se otklanja utjecaj brodskog magnetizma na magnetski kompas, posebno kod većih brodova Opće načelo metode kompenzacije Svako magnetsko polje se kompenzira magnetskim poljem istog porijekla, istog djelovanja po jačini, ali suprotnog smjera Stalni brodski magnetizam kompenzira se stalnim magnetima, dok promjenjivi brodski magnetizam se kompenzira postavljanjem određenih mekih željeznih masa
31 Devijacija magnetskog kompasa Kut između magnetskog meridijana i kompasnog meridijana na mjestu kompasa zove se DEVIJACIJA (δ) magnetskog kompasa Vrijednost jačine horizontalne komponente (H'k) rezultirajućeg magnetskog polja naziva se smjerna sila na mjestu kompasa Smjerna sila na mjestu kompasa rastavlja se na dvije komponente: H' - smjerna sila kompasa u magnetskom meridijanu (H' = H'k cos υ) D - devijatorna sila, tj. sila koja otklanja magnetsku ružu iz magnetskog meridijana ( D = H'k sin υ)
32 Devijacija magnetskog kompasa
33 Utvrđivanje i kontrola devijacije Devijacija se utvrđuje postupkom kontrole devijacije U terestričkoj navigaciji najpovoljnije je opažanjem pokrivenog smjera Na otvorenom moru određivanje devijacije se vrši opažanjem nebeskih tijela Postupak kontrole devijacije uključuje: opažanje nebeskog tijela (ili pokrivenog smjera) za odrediti azimut kompasni računanje azimuta pravog (ili čitanje pokrivenog smjera s karte) Određivanje ukupne korekture iz razlike azimuta pravog i azimuta kompasnog, odnosno devijacije iz razlike ukupne korekture i varijacije
34 Rastavljanje devijacije 1. Polukružna devijacija 2. Pravilna kvadrantalna devijacija 3. Nepravilna kvadrantalna devijacija 4. Greška nagiba
35 Polukružna devijacija Polukružna devijacija nastaje pod djelovanjem uzdužne (P) i poprečne (Q) komponente stalnog brodskog magnetizma, te parametara c i f promjenjivog brodskog magnetizma Polukružna devijacija se mijenja u funkciji kursa kompasnog (Kk) s periodom od 0 do 360 Kk, te mijenja predznak svakih pola kruga (180 )
36 Pravilna kvadrantalna devijacija Pravilna kvadrantalna devijacija nastaje djelovanjem parametara a i e, pravilno se mijenja s određenom amplitudom i periodom od 180, tj. mijenja predznak u svakom kvadrantu Dio promjenjivog brodskog magnetizma u uzdužnom mekom željezu predstavlja se indukcijom u parametru +a (prekinuto uzdužno meko željezo na mjestu kompasa) ili -a (neprekinuto uzdužno meko željezo na mjestu kompasa)
37 Nepravilna kvadrantalna devijacija Nepravilna kvadrantalna devijacija je izazvana indukcijom u mekom nesimetričnom horizontalnom željezu, koje se predstavlja parametrima b i d Kvadrantalna se naziva jer mijenja predznak svakih 90, a nepravilna jer devijacije nisu simetrične u odnosu na x os koordinatnog sustava
38 Približna formula devijacije Polukružna devijacija υ = B sin Kk + C cos Kk gdje je (B = B1 + B2 ) i (C = C1 + C2 ) Pravilna kvadrantalna devijacija υ = D sin 2Kk gdje je D = De - Da Nepravilna kvadrantalna devijacija υ = A + E cos2kk gdje je (A = A d - A b + A 2 = A 1 + A 2) i (E = E b + E d) UKUPNA (PRIBLIŽNA) FORMULA DEVIJACIJE υ = A + B sin Kk + C cos Kk + D sin 2Kk + E cos2kk
39 Proračun koeficijenata devijacije Za odrediti koeficijente devijacije (A, B, C, D i E) potrebno je odrediti vrijednost devijacije za različite kursove (npr. svakih 45 ). Ako se određuje devijacija u kursovima 0, 45, 090,... do 360 (dakle svakih 45 ) sam proračun koeficijenata može se izvršiti tako da se formira 8 jednadžbi prema izrazu: δi = A + B sin Kk + C cos Kk + D sin 2Kk + E cos2kk gdje je i=000, 045, 090, 135, 180, 225, 270, 315
40 Proračun koeficijenata devijacije

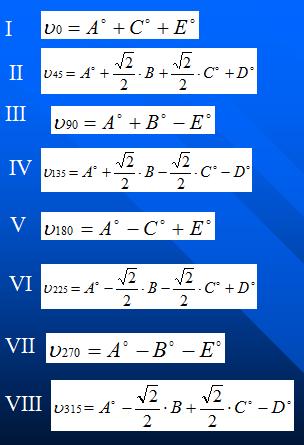

41 Proračun koeficijenata devijacije Koeficijent A Koeficijent B Koeficijent C Koeficijent D Koeficijent E
42 Devijacija pri nagnutom brodu Magnetsko polje broda koje djeluje na kompas (po osi x, y i z) jednako je: X' = X + a X + b (Y cos i + Z sin i) + c (Z cos i + Y sin i) + P Y' = Y + d X cos i + e cos i (Y cos i + Z sin i) + f cos i (Z cos i + Y sin i) + Q cos i -g X sin i - h sin i (Y cos i +Z sin i) - k sin i (Z cos i + Y sin i) - R sin i Z' = Z + g X + h cos i (Y cos i +Z sin i) + k cos i (Z cos i + Y sin i) + R cos i Za male kutove nagiba (i 15 ) s dovoljnom točnošću može se pisati cos i = 1, cos²i = 1, sin i = 1 (radijana), pa slijedi: X' = X + a X + b (Y + Z i) + c (Z + Y i) + P Y' = Y + d X + e (Y + Z i) + f (Z + Y i) + Q - g X i - h i (Y +Z i) - k i (Z + Y i) - R i Z' = Z + g X + h (Y +Z i) + k (Z + Y i) + R
43 Devijacija pri nagnutom brodu Radi jednostavnosti, neka se pretpostavi da je kompas postavljen u uzdužnicu broda, a brod simetrično građen. Tada su parametri mekog nesimetričnog željeza b=d=f=h=0. Također, umnožak inducirajućih sila s nagibom (zbog malih vrijednosti kuta u radijanima), uz male parametre c i g, može se zanemariti pa slijedi: X' = X + a X + c Z + P Y' = Y + e Y + e Z i + Q - k i Z - R i Z' = Z + k Z + k Y i + R
44 Devijacija pri nagnutom brodu Kako sile u vertikalnoj osi kompasa (Z) ne izazivaju devijaciju, a u uzdužnoj osi nema izmjena sila (s dovoljnom točnošću), promjene devijacije pri nagibu broda nastaju zbog promjene sila u poprečnoj osi broda: Y' = Y + e Y + e Z i + Q - k i Z - R i Iz navedenog izraza za Y' može se zaključiti da devijaciju pri nagnutom brodu izaziva: vertikalna (R) i poprečna (Q) komponenta stalnog brodskog magnetizma parametri k i e promjenjivog brodskog magnetizma
45 Devijacija pri nagnutom brodu
46 Utjecaj stalnog brodskog magnetizma na devijaciju nagnutog broda Uzdužna komponenta stalnog brodskog magnetizma (P) ne izaziva promjenu devijacije pri nagnutom brodu jer djeluje po uzdužnici broda i ne ovisi o kutu nagiba broda Poprečna komponenta stalnog brodskog magnetizma (Q) kod nagiba broda djeluje na magnetski kompas sa vrijednošću Q cos i zbog toga do nagiba broda i 18 ona ne izaziva promjene devijacije Vertikalna komponenta stalnog brodskog magnetizma (R), koja nije izazvala devijaciju na brodu bez nagiba, pri nagibu broda izaziva devijaciju silom: - R sin i - i R sin 1
47 Utjecaj stalnog brodskog magnetizma na devijaciju nagnutog broda
48 Utjecaj promjenjivog brodskog magnetizma na devijaciju nagnutog broda Pri nagnutom brodu promjenu devijacije izazivaju parametri e i k mekog željeza, i to silama; - parametar e: i e Z sin 1 - parametar k: - i k Z sin 1
49 Određivanje greške nagiba Za odrediti koeficijent nagiba Kn dovoljno je odrediti devijaciju magnetskog kompasa u bilo kojem kursu kompasnom za brod bez nagiba i za nagnuti brod Kako je δ - δn = i Kn cos Kk slijedi: Radi jednostavnosti pogodno je ipak uzeti Kk=0 ili Kk=180, jer je tada: i- nagib broda Prema gornjem izrazu Kn se može definirati kao vrijednost promjene devijacije za 1 nagiba broda
50 Određivanje i kontrola devijacije 1. Pomoću pokrivenog smjera 2. Pomoću poznatog azimuta udaljenog terestričkog objekta 3. Pomoću nepoznatog azimuta udaljenog terestričkog objekta 4. Pomoću poznatog azimuta nebeskog tijela 5. Pomoću nepoznatog azimuta nebeskog tijela 6. Pomoću zvrčnog kompasa (ili magnetskog poznate devijacije)
51 Pomoću pokrivenog smjera ω p -ω k =Uk-Var=δ
52 Pomoću poznatog azimuta udaljenog terestričkog objekta Ako se želi da ''α' -paralaktička greška ne bude veća od +/- 0,5 potrebno je da brod bude na udaljenosti približno 120 r (radijusa kružnice okretanja) ili većoj. Ova metoda se koristi za brodove malog radijusa okretanja
53 Pomoću nepoznatog azimuta udaljenog terestričkog objekta Ova metoda se može primijeniti ako je stalna devijacija (koeficijent A) jednak nuli ili već poznat. Devijacije se dobiva iz razlike azimuta magnetskog i azimuta kompasnog. Azimut magnetski za okret preko jednog boka se dobiva kao srednja vrijednost svih kompasnih azimuta
54 Pomoću poznatog azimuta nebeskog tijela Ova metoda gotovo je identična već opisanoj metodi određivanja devijacije uz pomoć poznatog azimuta udaljenog terestričkog objekta s tom razlikom što ovdje ne treba voditi računa o paralaktičkoj greški (α = 0)
55 Pomoću nepoznatog azimuta nebeskog tijela Kod ove metode azimut pravi na nebesko tijelo se ne računa, već se određuje srednji azimut magnetski (kao kod metode određivanja devijacije uz pomoć nepoznatog azimuta nebeskog tijela) Kod ove metode stalna devijacija (koeficijent A) treba biti poznata ili jednaka nuli, ali također treba uzeti u obzir i promjenu azimuta pravog (magnetskog) na nebesko tijelo sukladno protoku vremena. Jedan od načina je sljedeći: srednji azimut magnetski odnosi se na vrijeme promjena azimuta nebeskog tijela za 1 min jednaka je azimut magnetski za bilo koji trenutak jednak je
56 Pomoću zvrčnog kompasa (ili magnetskog poznate devijacije) Ova metoda je najjednostavnija od svih navedenih do sada. Prilikom okretanja broda uspoređuju se očitanja kursa magnetskog i zvrčnog kompasa. Ukoliko zvrčni kompas nema greške (ili je poznata) očitane vrijednosti s njega predstavljaju prave kursove (odnosno dobiju se zbrajanjem devijacije zvrčnog kompasa δg ). Ukupna korektura jednaka je razlici kursa pravog (žira) i kursa kompasnog Kg + (+/- δg ) = Kp - Kk = Ku - var = δ

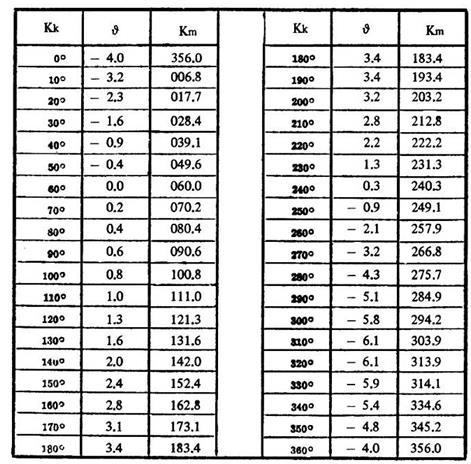

57 Tablica devijacije
58 Krivulja devijacije
59 Promjene devijacije Magnetsko polje broda mijenja se zbog: Promjene vanjskog magnetskog polja (mijenja se inducirajuća sila) Mehaničkih djelovanja (sudar, nasukanje, vibracije, mehanička obrada,..) Izmjene temperature Izmjene oblika i količine brodskog željeza (uključujući teret) Toka vremena
60 Izmjene koeficijenta devijacije Izmjene koeficijenata devijacije nastaju pri: izmjeni zemljopisne širine dugom ležanju u jednom kursu djelovanju drugih slabih magnetskih polja periodičnom razmagnetiziranju mehaničkim djelovanjima izmjeni temperature (promjena od 50 C može promijeniti devijaciju i do 2 ) izmjeni oblika i količine brodskog željeza tokom vremena
61 Kontrola devijacije Devijacija kompasa na brodu (magnetskog, zvrčnog, itd.) se mora kontrolirati bar jednom u toku straže na mostu i u svakom novom kursu. Pored toga devijacija se kontrolira: ako brod dugo leži u istom kursu prije ulaska u teško navigacijsko područje pri svakom krcanju tereta (feromagnetskih materijala) kad god postoji sumnja u vrijednost tabelirane devijacije Dobiveni podaci upisuju se u brodski dnevnik i u knjigu kontrole devijacije
62 Kompenzacija magnetskog kompasa Kompenzacija podrazumijeva postupke kojima se smanjuje ili poništava utjecaj određenog magnetskog polja broda na magnetsku ružu radi ujednačavanja smjerne sile u svim kursovima, čime se smanjuje ili poništava devijacija Svako magnetsko polje se načelno kompenzira magnetskim poljem istog porijekla, istog djelovanja po jačini, ali suprotnog smjera
63 Korektori za kompenzaciju magnetskog kompasa uzdužni magneti, kompenziraju uzdužnu komponentu P stalnog brodskog magnetizma poprečni magneti, kompenziraju poprečnu komponentu Q stalnog brodskog magnetizma nagibni korektori, stalni magneti u vertikalnoj osi koji kompenziraju vertikalnu komponentu R stalnog brodskog magnetizma D-korektori (meko željezo), kompenziraju dio promjenjivog brodskog magnetizma izazvanog parametrima a,b,d,e, te dio nagibne greške izazvane parametrom k Flindersova motka (meko vertikalno željezo), kompenzira dio promjenjivog brodskog magnetizma izazvanog u vertikalnom nesimetričnom željezu, tj. parametrima c, f i k
64 Metode kompenzacije 1. Metodom poznatih koeficijenata 2. Metodom nepoznatih koeficijenata 3. Metodom u jednom kursu 4. Pomoću deflektora
65 Demagnetizacija broda Pod demagnetizacijom broda podrazumijevaju se postupci i metode kojima je cilj smanjenje ili poništavanje magnetskog polja broda. Pod ovim općim pojmom se razlikuju: razmagnetiziranje broda kompenzacija brodskog magnetizma Razmagnetiziranje broda je kratkotrajno djelovanje jakog vanjskog elektromagnetskog polja na tvrdo brodsko željezo radi smanjenja stalnog brodskog magnetizma Kompenzacija brodskog magnetizma je postupak kojim se odgovarajućim vanjskim elektromagnetskim poljem smanjuje (kompenzira) magnetsko polje broda (stalno i promjenljivo), a može trajati duže ili kraće
66 Demagnetizacija stalnog brodskog magnetizma Postupak razmagnetiziranja sastoji se od tri etape: Premagnetizacija - kroz kablove se propušta snažan impuls određenog trajanja koji će izazvati premagnetizaciju u tvrdom željezu Kompenzacija - nakon impulsa premagnetiziranja kroz kablove se propušta jedan ili više impulsa za kompenzaciju, tj. propušta se istosmjerna struja suprotnog smjera jakosti 1/3 od struje premagnetizacije Stabilizacija - ovu etapu čine 3 do 6 slabih izmjeničnih impulsa koji inducirani magnetizam u tvrdom željezu ustaljuju na vrijednost blisku nuli
67 Demagnetizacija promjenjivog brodskog magnetizma Za razliku od demagnetizacije stalnog brodskog magnetizma, demagnetizacija promjenljivog brodskog magnetizma je složenija i može se obaviti samo kompenzacijom promjenljivog brodskog magnetizma Načelno se uzdužna, poprečna i vertikalna komponenta promjenljivog brodskog magnetizma kompenziraju istim zavojnicama kao i kod stalnog brodskog magnetizma (uređaj za kompenzaciju), ali strujom koja će se mijenjati proporcionalno promjenama inducirajućih sila, ali takvog smjera da je stvoreno elektromagnetsko polje iste jačine i suprotnog smjera u odnosu na promjenljivi brodski magnetizam
68 Elektromagnetska devijacija Uključeni uređaji za kompenzaciju brodskog magnetizma mijenjaju rezultirajuće magnetsko polje koje djeluje na magnetski kompas Devijacija magnetskog kompasa nastala djelovanjem brodskog magnetizma i uređaja za kompenzaciju naziva se elektromagnetska devijacija Postojanje elektromagnetske devijacije zahtjeva posebnu kompenzaciju i izradu dodatne tablice devijacije (pored tablica devijacije za brod u normalnom stanju)
69 Zvrčni kompas Zvrčni kompas koristi svojstva žiroskopa, čija se os rotacije usmjerava u pravac zemljopisnog (pravog) meridijana pod utjecajem sile teže i dnevne rotacije Zemlje Simetrični zamašnjak ili rotor (zvrk) koji rotira velikom brzinom i koji je ovješen o kardanski sustav (tri stupnja slobode) predstavlja najčešći oblik žiroskopa Žiroskop - dinamičko simetrično tijelo proizvoljnog oblika (najčešće simetrični zamašnjak ili rotor-zvrk) koje rotira velikom brzinom oko osi simetrije i ovješen tako da os rotacije može slobodno mijenjati svoj pravac u prostoru
70 Svojstva žiroskopa Inercija (ustrajnost, stabilnost), svojstvo da os rotacije zadržava pravac u prostoru neovisno od rotacije Zemlje oko svoje osi i da se opire bilo kojoj sili koja nastoji da promjeni pravac glavne osi. Ovo svojstvo omogućuje da brodski zvrčni kompas uvijek pokazuje pravac referentnog meridijana bez obzira na promjene kursa broda Precesija, svojstvo žiroskopa da se glavna os zvrka ne kreće u pravcu djelovanja neke vanjske sile, već u pravcu koji je za 090 otklonjen od smjera rotacije zvrka. Brodski zvrčni kompas upravo koristi ovo svojstvo žiroskopa kako bi se glavna os usmjerila i zadržala u ravnini meridijana. Usmjeravajući moment (vanjska sila) potječe od rotacije Zemlje
71 Svojstva žiroskopa Otklon glavne osi zvrčnog kompasa od meridijana pravog naziva se devijacijom zvrčnog kompasa (δg). Ona je pozitivna ako je glavna os osjetljivog elementa otklonjena od meridijana prema istoku, a negativna kada je os otklonjena prema zapadu Ova devijacija ovisi o: brzini i kursu broda (greška vožnje) zemljopisnoj širini područja gdje se plovi (greška zemljopisne širine) promjeni kursa i brzine broda (inercijska greška) valjanja broda greške instalacije, itd.
72 Greška vožnje zvrčnog kompasa
